5. Sprawdzenie przed uruchomieniem
|
|
- Agnieszka Karczewska
- 4 lat temu
- Przeglądów:
Transkrypt
1 5. Sprawdzenie przed uruchomieniem Written By: Dozuki System 2019 manual.prusa3d.com/ Page 1 of 18

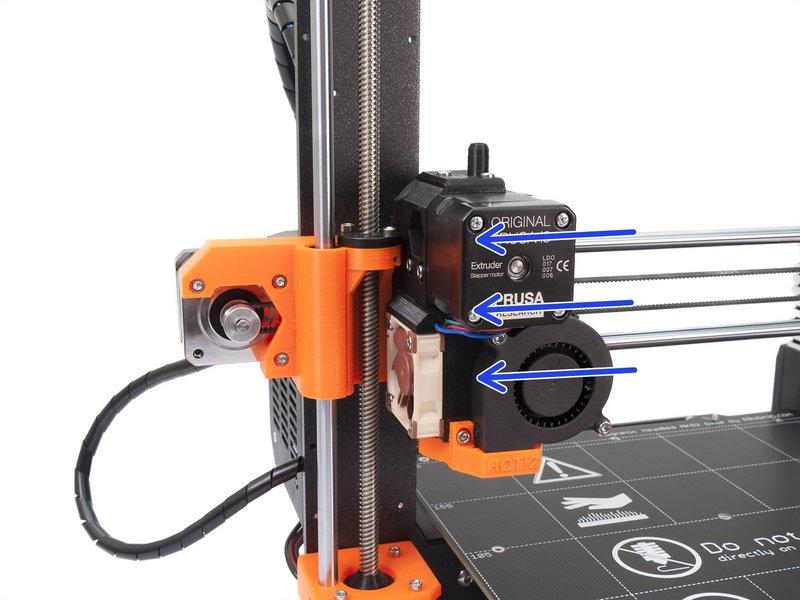

2 Step 1 Ustawienie sondy P.I.N.D.A. (część 1) Upewnij się, że drukarka jest wyłączona a przewód zasilający jest odłączony. Zauważ, że Twój ekstruder nieco się różni, ale zasada ustawienia wysokości jest taka sama. Nie kładź płyty stalowej na podgrzewanym stole podczas procedury ustawiania sondy P.I.N.D.A. Poczekaj na kalibrację Z. Przesuwając wózek ekstrudera, silnik osi X zadziała jak prądnica. Wytworzysz małą ilość energii elektrycznej a ekran LCD może zacząć migotać. Przesuwaj ekstruder powoli a w przyszłości zawsze używaj panelu sterowania drukarki. Ostrożnie przesuń ekstruder do lewej krawędzi osi. Obracając OBYDWA pręty gwintowane osi Z, obniż wózek ekstrudera aż dysza dotknie powierzchni druku. Postaraj się obracać obydwa pręty jednocześnie i w takim samym stopniu! Sprawdź ponownie z innego kąta czy dysza dotyka powierzchni podgrzewanego stołu. Nie wygnij go! 2019 manual.prusa3d.com/ Page 2 of 18
3 Step 2 Ustawienie sondy P.I.N.D.A. (część 2) Ostrożnie przesuń ekstruder do prawej krawędzi osi. Upewnij się, że dysza nie rysuje powierzchni podczas ruchu! Jeśli tak, podnieś prawą stronę osi X, obracając śrubą na prawym silniku osi Z nieznacznie w kierunki zgodnym z ruchem wskazówek zegara. Jeżeli potrzebujesz obniżyć dyszę, możesz to zrobić obracając prawą śrubę trapezową przeciwnie do ruchu wskazówek zegara manual.prusa3d.com/ Page 3 of 18
4 Step 3 Ustawienie sondy P.I.N.D.A. (część 3) Przesuń ekstruder do środka osi X. Wyjmij opaskę zaciskową z opakowania i umieść ją pod sodą P.I.N.D.A. Użyj jej środkowej części, a nie końcówki. Poluźnij śrubę trzymającą sondę P.I.N.D.A. i delikatnie dociśnij sondę do opaski zaciskowej. Dokręć ponownie śrubę uchwytu sondy P.I.N.D.A.!!! NIE UŻYWAJ KLEJU podczas montażu sondy P.I.N.D.A. W nowym typie uchwytu ze śrubą M3 nie będziesz w stanie jej później poluźnić!!! Prawidłowa wysokość sondy P.I.N.D.A. w porównaniu do dyszy powinna być podobna do tej na ostatniej ilustracji manual.prusa3d.com/ Page 4 of 18
5 Step 4 Dwa rodzaje firmware dla MMU UWAGA!!! Są dwa rodzaje firmware dla MMU2. Upewnij się, że potrafisz je rozróżnić. Slic3r PE nie pozwoli Ci przypadkowo wgrać firmware przeznaczonego dla innej płyty głównej. Firmware EINSY/RAMBo: ten plik jest wgrywany do pamięci płyty głównej zlokalizowanej na drukarce, w czarnej obudowie przy podgrzewanym stole. Użyj przewodu USB typu B (plik może nazywać się np. FW_MK3-EINSy10a.hex lub FW_MK25-RAMBo13a_cz.hex) Firmware dla płyty głównej MMU2: ten plik jest wgrywany do nowej płyty głównej, która znajduje się w MMU2 na szczycie ramy. Użyj przewodu micro-usb (plik może nazywać się np. prusa3d_fw_mmu2board_1_0_1.hex) 2019 manual.prusa3d.com/ Page 5 of 18
6 Step 5 Pobierane wymaganego oprogramowania Aktualizator firmware jest teraz wbudowany w Slic3r PE od wersji Jeśli masz już tę (lub nowszą wersję) zainstalowaną, to możesz pominąć kolejny krok. Wejdź na pl.prusa3d.com/sterowniki i wybierz MMU 2.0. Odnajdź sekcję sterowników i pobierz najnowszą paczkę. Zachowaj stronę otwartą do następnego kroku! Zainstaluj sterowniki na swoim systemie Windows, macos lub Linux. Częścią paczki ze sterownikami jest Slic3r PE, który ma wbudowane narzędzie do flashowania firmware manual.prusa3d.com/ Page 6 of 18
7 Step 6 Pobieranie nowego firmware Wróć na pl.prusa3d.com/sterowniki aby pobrać obraz firmware dla Twojej drukarki. Pobierz plik.zip z firmware dla MMU2 na swój komputer i rozpakuj go. Zauważ, że dla MMU2 istnieją dwa rodzaje firmware. Aby wgrać firmware drukarka musi być włączona! Dla MK2.5 MMU2 użyj kombinacji firmware i lub nowszych manual.prusa3d.com/ Page 7 of 18
8 Step 7 Aktualizacja firmware przy użyciu Slic3r PE Otwórz Slic3r PE i z menu wybierz Konfiguracja -> Flashuj firmware drukarki Podłącz drukarkę do komputera przy użyciu dołączonego przewodu USB i wybierz ją z menu. Wybierz Skanuj ponownie jeśli drukarka nie znajduje się na liście. Wybierz plik z firmware z dysku (rozszerzenie.hex). Nie umieszczaj pliku w lokalizacji sieciowej. Wciśnij przycisk Flash!. Poczekaj aż proces się zakończy. Możesz kliknąć na "Zaawansowane:..." aby zobaczyć szczegółowy log procedury wgrywania oprogramowania. Zostaniesz poinformowany o zakończeniu procesu flashowania. Zakończyliśmy! Twoja drukarka jest gotowa do akcji ;) W przypadku problemów z flashowaniem firmware, zajrzyj do naszego artykułu z możliwymi rozwiązaniami problemów (w języku angielskim) manual.prusa3d.com/ Page 8 of 18
9 Step 8 Dodanie ustawień MMU2 do Slic3r PE Zanim wyłączysz Slic3r PE, dodaj profile dla MMU2!' Z górnej belki menu wybierz Konfiguracja -> Asystent konfiguracji Poszukaj opcji z MMU2 i wybierz swoją drukarkę Kliknij "Następny", a potem "Koniec" Wejdź w menu drukarki i sprawdź, czy dostępna jest opcja MMU2. Powtórz proces jeśli jej tam nie ma manual.prusa3d.com/ Page 9 of 18

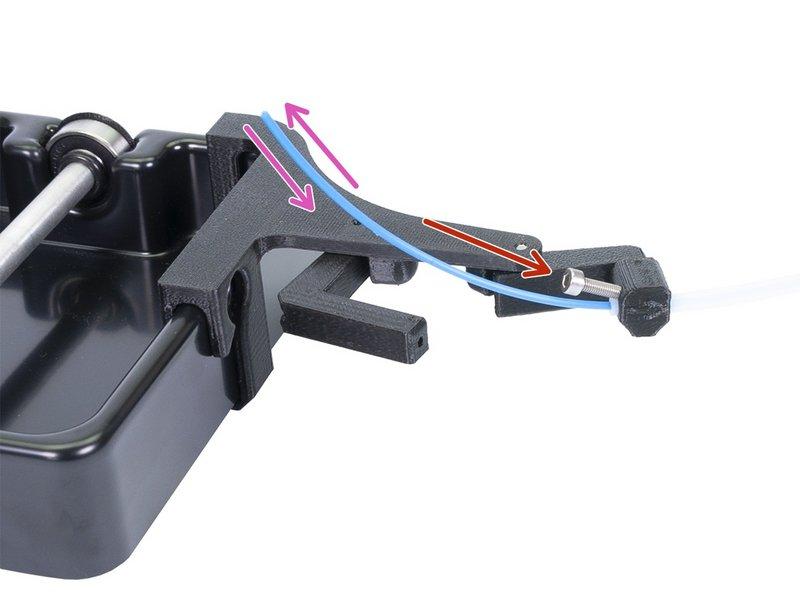

10 Step 9 Rozmieszczenie uchwytów na szpule Umieść uchwyty na szpule co najmniej 40 cm (15.75 cala) za drukarką. Spójrz na drukarkę z tyłu i weź pierwszą od prawej rurkę PTFE zamocowaną w MMU2. Wsuń rurkę w prowadnicę filamentu tak, aby przeszła na wylot i wystawała ok 1 mm z drugiej strony. Weź śrubę M3x10 (z instrukcji montażu uchwytu na szpulę) i wkręć ją pod kątem w prowadnicę filamentu - wystarczą 3-4 obroty. Zapobiegnie to wysuwaniu się rurki PTFE z uchwytu. Weź kawałek filamentu 1.75 mm i sprawdź, czy rurka nie jest zdeformowana. Jeśli czujesz zbyt duży opór, to poluźnij śrubę M3x10. Pozostałe uchwyty ustaw obok pierwszego, w podobnej odległości od drukarki manual.prusa3d.com/ Page 10 of 18
11 Step 10 Ładowanie filamentu (część 1/3) Włączmy drukarkę przed załadowaniem filamentu. Podłącz drukarkę i wciśnij przycisk do pozycji "ON". Zasilacz w MK3 automatycznie przestawia się pomiędzy napięciem 110 a 230V. Poczekaj aż drukarka wystartuje w pełni. Spójrz na górę jednostki MMU - są tam trzy czarne przyciski. Lewy przycisk przesuwa wybierak w lewo. Środkowy przycisk rozpoczyna ładowanie filamentu. Prawy przycisk przesuwa wybierak w prawo. Na MMU znajduje się 5 diod LED - każda z nich wskazuje stan filamentu. LEDy są ułożone nad rurkami PTFE manual.prusa3d.com/ Page 11 of 18
12 Step 11 Ładowanie filamentu (część 2/3) Używając lewego przycisku (naciśnij i przytrzymaj), przesuń wybierak maksymalnie w lewo. Wciśnij i przytrzymaj środkowy przycisk aby zacząć procedurę ładowania filamentu. Zauważ, że LED zmieni kolor z zielonego na czerwony i zacznie migać. Ten proces nie zakończy się dopóki filament nie zostanie wykryty lub zostanie anulowany przez użytkownika. Przeprowadź szybką kontrolę filamentu przed załadowaniem. Końcówka powinna być ostra, a odcinek pierwszych 5-7 cm powinien być prosty. Jeśli filament jest wygięty, to wyprostuj go manual.prusa3d.com/ Page 12 of 18
13 Step 12 Ładowanie filamentu (część 3/3) Przejdź do sekcji stojaków na filament i połóż szpulę z filamentem za stojakiem. Upewnij się, że filament będzie rozładowywał się tak, jak zostało to pokazane. Wprowadź filament do rurki PTFE umieszczonej w prowadnicy. Po dotarciu filamentu do MMU, to radełka zajmą się dalszym ładowaniem. Po dotarciu do czujnika filamentu (F.I.N.D.A.), materiał zostanie odrobinę wycofany a dioda LED zmieni kolor na zielony. Umieść szpulę w stojaku. Ten filament możesz uważać za załadowany. Powtórz te same kroki dla pozostałych filamentów. Już prawie koniec! 2019 manual.prusa3d.com/ Page 13 of 18
14 Step 13 Kalibracja poszczególnych filamentów UWAGA: Zanim przejdziesz do kalibracji pierwszej warstwy, wejdź w menu serwisowe i sprawdź czy wszystkie 5 filamentów ładuje się prawidłowo do ekstrudera. Podążaj za tymi instrukcjami: Menu serwisowe - kalibracja poszczególnym filamentów Po zakończonej kalibracji wróć do tego rozdziału i przejdź do kolejnego kroku. Step 14 Kalibracja Z i pierwszej warstwy Załóż płytę stalową z powrotem i wyczyść ją alkoholem izopropylowym, aby usunąć kurz i tłuszcze. Najpierw uruchom Kalibrację Z, aby upewnić się, że oś X jest wypoziomowana! Następnie uruchom Kalibrację pierwszej warstwy, ponieważ zmieniliśmy pozycję sondy P.I.N.D.A.. Gotowe! Twoja modernizacja MMU2 jest gotowa!!! Świetna robota! ;) 2019 manual.prusa3d.com/ Page 14 of 18
15 Step 15 Czas na Haribo! Zakończone! Zjedz pozostałe misie Haribo i ciesz się swoją MMU2. Na początek możesz wydrukować dołączone pliki G-code. Mamy nadzieję, że podobał Ci się proces montażu. Do zobaczenia przy następnym ;) Step 16 Krótki przewodnik przy pierwszych wydrukach Zobacz nasz darmowy Podręcznik Druku 3D pl.prusa3d.com/3dhandbookmmu manual.prusa3d.com/ Page 15 of 18
16 Step 17 Modele 3D do wydrukowania Możesz zacząć od wydrukowania kilku z naszych modeli testowych dostępnych tutaj: pl.prusa3d.com/przykladowe-modele-3d Step 18 Rozwiązywanie problemów W przypadku problemów z drukowaniem, zacznij od sprawdzenia tych punktów: Rozwiązania przykładowych problemów są częścią Podręcznika: prusa3d.com/3dhandbookmmu2 Jest jeszcze kilka internetowych instrukcji: MMU2 Troubleshooting Odwiedź również Sekcję MMU2 na naszym forum Skontaktuj się z naszym wsparciem użytkownika przez live chat lub (info@prusa3d.com) 2019 manual.prusa3d.com/ Page 16 of 18
17 Step 19 Przygotowanie plików G-code / własnych modeli Wszystkie modele dołączone przez nas już wydrukowane? Czas wydrukować własne! Podstawy są opisane tutaj: MMU2 Creating models and G-codes Step 20 Baza wiedzy Prusa Jeżeli trafisz na jakiekolwiek problemy, nie zapomnij, że tworzymy bazę wiedzy pod adresem Aktualizujemy ją codziennie! 2019 manual.prusa3d.com/ Page 17 of 18
18 Step 21 Forum Prusa3D Jeśli potrzebujesz pomocy przy montażu, sprawdź nasze forum, prowadzone przez rewelacyjną społeczność :-) Konto jest wspólne z Wsparcie jest dostępne na forum.prusa3d.com This document was last generated on :41:05 AM manual.prusa3d.com/ Page 18 of 18
