3. Oś X. 3. Oś X. Instrukcja montażu osi X. Written By: Dozuki System manual.prusa3d.com Page 1 of 11
|
|
- Grażyna Piotrowska
- 5 lat temu
- Przeglądów:
Transkrypt
1 3. Oś X Instrukcja montażu osi X Written By: Dozuki System 2017 manual.prusa3d.com Page 1 of 11
2 Step 1 Potrzebne narzędzia Klucz imbusowy 2,5 mm Małe szczypce uniwersalne (kombinerki) Step 2 Części wydrukowane 3D X-carriage (posuw osi X) X-end-motor (zakończenie osi X, część silnikowa) X-end-idler (zakończenie osi X, część z rolką napinającą) 2017 manual.prusa3d.com Page 2 of 11

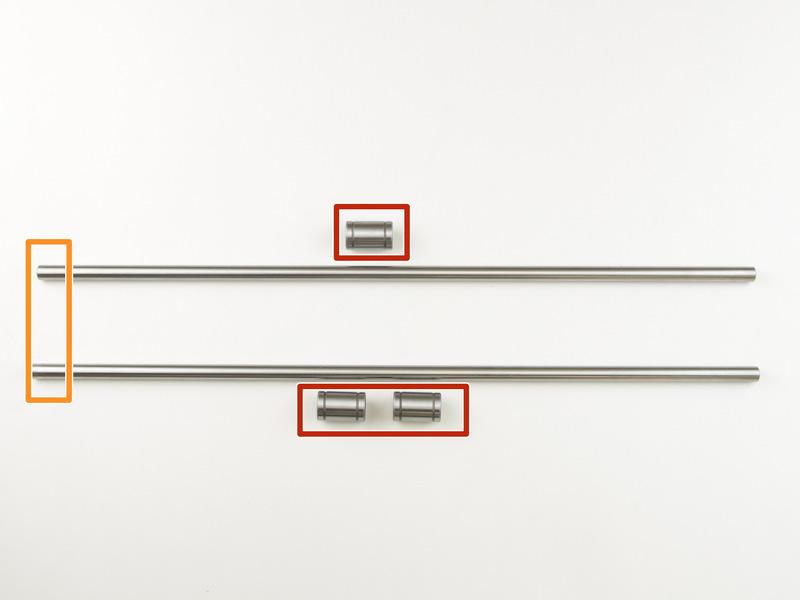

3 Step 3 Przygotowanie prętów okrągłych Łożyska liniowe LM8-UU Pręty okrągłe 8 mm (najdłuższe) Należy ostrożnie nałożyć łożyska liniowe na pręty okrągłe. Step 4 Przygotowanie części wydrukowanych 3D Należy wsunąć łożyska liniowe LM8UU w wydrukowane części (oba końce osi X) manual.prusa3d.com Page 3 of 11

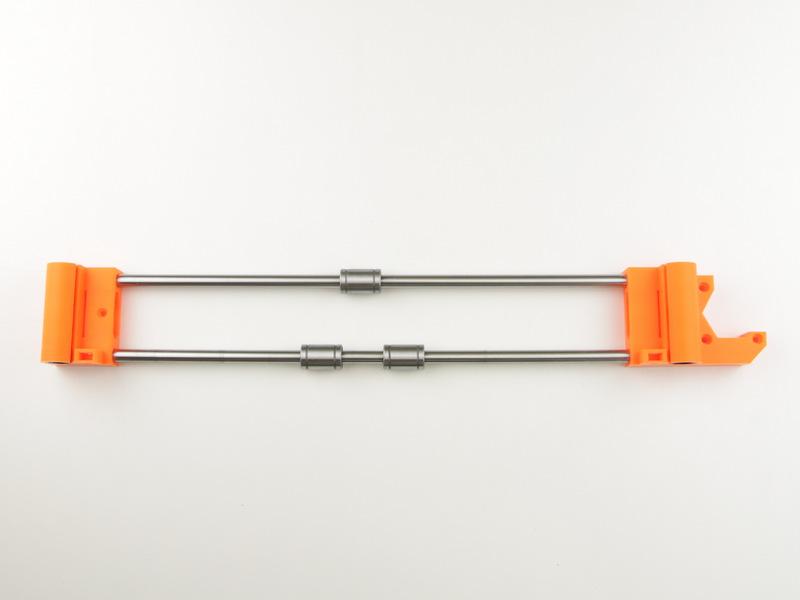

4 Step 5 Montaż podstawy osi X Należy wsunąć pręty z łożyskami w przygotowane wydrukowane części. Odległość między wydrukowanymi częściami powinna wynosić ok. 303 mm. Trzeba zwócić uwagę na prawidłowe ułożenie części i prętów (pręt z 2 łożyskami powinien znajdować się na równi z otworami na nakrętki). Ostrożnie! Pręty należy wsunąć prosto w otwory, bez szarpania manual.prusa3d.com Page 4 of 11

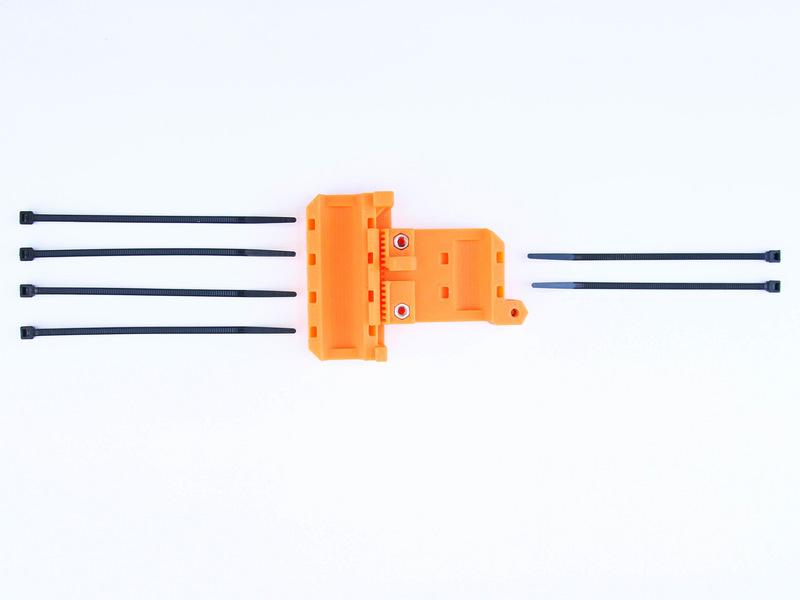

5 Step 6 Przygotowanie posuwu osi X Należy włożyć opaski zaciskowe w posuw osi X zgodnie z rysunkiem. Trzeba zwrócić uwagę na prawidłowe ułożenie opasek zaciskowych (łączenia opasek zaciskowych muszą być skierowane na zewnątrz posuwu osi X). Step 7 Umiejscowienie posuwu osi X Należy umieścić posuw osi X na podstawie osi X zgodnie z rysunkiem. Trzeba zwrócić uwagę na prawidłowe ułożenie posuwu osi X manual.prusa3d.com Page 5 of 11
6 Step 8 Przymocowanie posuwu osi X Do zaciśnięcia opasek zaciskowych należy użyć kombinerek. Trzeba zwrócić uwagę na prawidłowe ułożenie łożysk zgodnie z rysunkiem (łożyska powinny znajdować się we wgłębieniu posuwu osi X). Step 9 Przycięcie opasek zaciskowych Należy odciąć odstające fragmenty opasek zaciskowych. Przy pomocy kombinerek trzeba przesunąć łączenie opasek zaciskowych, tak jak na rysunku manual.prusa3d.com Page 6 of 11
7 Step 10 Przygotowanie rolki napinającej paska na osi X Śruba M3x18 Rolka napinająca z łożyskiem 623h Nakrętka samokontrująca M3nN Step 11 Montaż rolki napinającej pasek na osi X Rolkę napinającą z łożyskiem 623h należy włożyć do wydrukowanej części. Trzeba zabiezpieczyć położenie przy pomocy śruby M3x18. Śrubę trzeba skręcić razem z nakrętką samokontrującą M3nN manual.prusa3d.com Page 7 of 11
8 Step 12 Montaż silnika osi X Śruba M3x18 Silnik osi X (większy) Silnik należy przymocować do części wydrukowanej przy pomocy śrub. Trzeba zwrócić uwagę na prawidłowe ułożenie przewodów (powinny być skierowane w dół). Step 13 Montaż koła pasowego na silnik osi X Należy nałożyć koło pasowe GT2-16 na wał napędowy silnika osi X. Należy przesunąć koło pasowe GT2-16 na wale napędowym silnika osi X zgodnie z rysunkiem. Część koła pasowego, na którą zostanie nałożony pasek powinna znajdować się w linii prostej z otworem w wydrukowanej części. Jedna śruba powinna znajdować się naprzeciw płaskiej strony wału napędowego. Trzeba przykręcić śruby do koła pasowego kluczem imbusowym 1,5 mm manual.prusa3d.com Page 8 of 11
9 Step 14 Montaż czujnika krańcowego osi X Należy wsunąć opaskę zaciskową w czujnik krańcowy osi X (jeden z dwóch z dłuższymi przewodami). Trzeba przewlec przewody przez otwór w wydrukowanej części z silnikem. Czujnik krańcowy należy nasunąć na dolny pręt (ten z jednym łożyskiem). Step 15 Ustawienie czujnika krańcowego osi X Należy przesuwać posuw osi X dopóki nie dotknie czujnika krańcowego osi X. Czujnik krańcowy trzeba przesuwać dopóki przerwa między posuwem osi X a wydrukowaną częścią nie osiągnie ok. 15 mm. Należy odciąć odstający fragment opaski zaciskowej manual.prusa3d.com Page 9 of 11
10 Step 16 Organizacja przewodów na osi X Należy przymocować przewody czujnika krańcowego jak najbliżej silnika przy pomocy opaski zaciskowej. Trzeba zacisnąć opaskę z wyczuciem, aby nie uszkodzić przewodów. Step 17 Włożenie nakrętek Należy włożyć nakrętki M5n do wydrukowanych części końcowych osi X. Po włożeniu nakrętek trzeba ostrożnie manipulować z osią X, bo nakrętki mogą wypaść manual.prusa3d.com Page 10 of 11
11 Step 18 Zabezpieczenie kabli Należy użyć najkrótszego i najmniejszego organizera do przewodów i nawinąć go na kable. Step 19 Gotowe Gratulujemy, oś X jest gotowa! Pasek na oś X nie jest na razie nałożony, nakłada się go w późniejszym etapie montażu. Proszę kontynuować montaż zgodnie z rozdziałem 4. Oś Z. This document was last generated on :50:33 AM manual.prusa3d.com Page 11 of 11
