Instrukcja montażu drabiny ewakuacyjnej stalowej skręcanej z elementów

Transkrypt

1 Wykaz elementów wchodzących w skład drabiny Lp. Postępowanie Zdjęcie Przed przystąpieniem do montażu należy sprawdzić kompletność elementów. 1 Ilość elementów zależna jest od indywidualnego zamówienia oraz długości zamówionej drabiny. Poniżej przedstawiono liczbę elementów dla drabiny skręcanej o dł. całkowitej 4,7 m (liczonej wraz z zamontowaną poręczą zejścia). a Pobocznica 1,8 [m] 4 szt. b Łącznik pobocznicy 2 szt. c Stopień drabiny 12 szt. d Poręcz zejścia 2 szt. str. 1

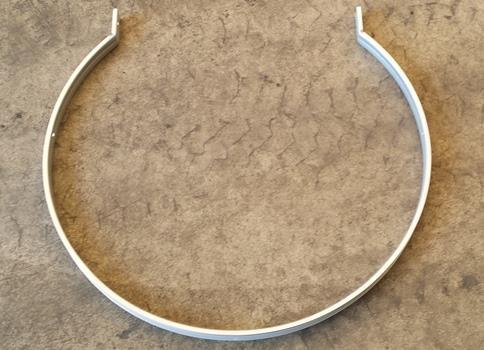

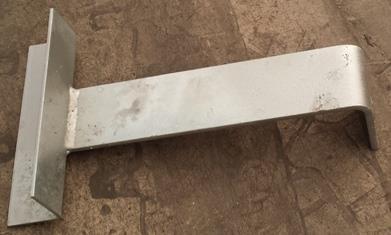

2 e Pałąk antyspadowy 4 szt. f Listwa łącząca pałąki 5 szt. 1,8 mb + łącznik listwy (jeśli istnieje potrzeba łączenia listew) 5 szt. g Uchwyt mocujący drabinę 6 szt. Komplet śrub, nakrętek i podkładek h Śruba M8x20 56 szt. Śruba specjalna M8x20 20 szt. Śruba M8x50 8 szt. Nakrętka M8 84 szt. Podkładka M8 84 szt. str. 2

3 Montaż elementów drabiny 2 Niezbędne narzędzia do złożenia drabiny: Łączenie pobocznic drabiny: Klucz nr 13 2 szt. Wiertarka + wiertło 8,5 [mm] Wkrętarka lub wkrętak w przypadku łączenia listew A B 1) Pobranie 2 szt. pobocznic drabiny oraz 2 szt. łączników 2) Ułożenie prostopadle do siebie pobocznic, stykając je końcami 3) Włożenie łącznika pobocznicy tak, aby otwory się pokrywały 4) Przykręcenie pobocznic z łącznikiem za pomocą 8 śrub M8x20 5) Wykonanie analogicznie czynności 1-4 dla drugiej strony Łączenie stopni z pobocznicami: 1) Pobranie stopnia drabiny 2) Umieszczenie stopnia między pobocznicami tak, aby otwory się pokrywały. Należy zacząć od 3 otworu od końca pobocznicy, jak przedstawiono na załączonym zdjęciu. 3) Przykręcenie stopnia z pobocznicami za pomocą 2 śrub M8x20 4) Kolejne stopnie montować analogicznie co 300 [mm] str. 3

4 C Montaż poręczy zejścia: 1) Pobranie poręczy zejścia 2) Umieszczenie poręczy w profilu pobocznicy dosuwając do szczebla 3) Nawiercenie otworów 8,5 [mm] do montażu poręczy w miejscach wyznaczonych przez otwory w pobocznicy 4) Przykręcenie poręczy z pobocznicą za pomocą śrub M8x50 5) Wykonanie analogicznie czynności 1-4 dla drugiej poręczy D Nawiercenie otworów na pałąki antyspadowe w poręczach 1) Wyznaczenie odległości 600 [mm] od wolnego (trzeciego od końca) otworu w pobocznicy oraz 600 [mm] od zaznaczonego uprzednio miejsca w stronę końca poręczy 2) Nawiercenie otworów 8,5 [mm] w wyznaczonych miejscach 3) Powtórzenie analogicznie czynności 1-2 w drugiej poręczy str. 4

5 E Montaż pałąków antyspadowych 1) Pobranie pałąka antyspadowego 2) Montaż pałąka, zaczynając od górnej części poręczy zejścia za pomocą śrub M8x50 3) Powtórzenie analogicznie czynności 1-2 dla pozostałych pałąków w odstępie 600 [mm]. Do montażu pałąków w pobocznicy użyć śrub M8x20 Zgodnie z obowiązującą normą, pałąki antyspadowe należy montować na wysokości min 2,2 i max 3 [m] od podłoża. Min 2,2 Max 3 [m] F Montaż listew łączących pałąki antyspadowe 1) Pobranie listwy łączącej pałąki 2) Montaż śrub specjalnych M8x20 w listwie (ilość zależna od ilości pałąków), wsuwając główki śrub w rowki 3) Przykręcenie listwy z pałąkiem, zaczynając od pierwszego pałąka w poręczy. 4) Powtórzenie analogicznie czynności 1-3 dla pozostałych listew. str. 5

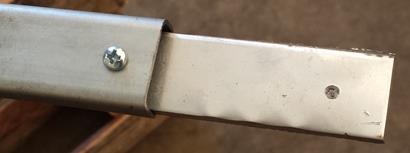

6 Jeśli zachodzi potrzeba łączenia listew, należy to zrobić za pomocą aluminiowego łącznika. W tym przypadku należy wsunąć łącznik do połowy w pierwszej listwie, następnie przykręcić za pomocą dołączonego blachowkrętu samowiercącego. Powtórzyć operację dla drugiej strony oraz pozostałych listew do łączenia. G Montaż uchwytów drabiny 1) Pobranie uchwytu drabiny 2) Przyłożenie w odległości max 500 [mm] od końca drabiny 3) Nawiercenie 2 otworów 8,5 [mm] w miejscach jak przedstawiono na zdjęciu 4) Przykręcenie uchwytu za pomocą śrub M8x20 5) Powtórzenie analogicznie czynności 1-4 dla pozostałych uchwytów. Uchwyty na końcach drabiny (od podłoża i od strony dachu) należy montować max 500 [mm] od końca pobocznicy Uchwyty należy montować w odległościach od siebie nie więcej niż 2000 [mm]. Dla przedstawionej drabiny 4,7 [m] należy zamontować łącznie 6 uchwytów. 500 [mm] str. 6
