1 Ap Projet Andrzej Patejuk Ul. Torowa 33, 17-2 Hajnówka Egz. Nr 3 PROJEKT STA EJ ORGANIZACJI RUCHU drogi w miejscowo ci Dobrowoda Kat. obiektu XXV (Inwestycja zlokalizowana na dzia kach o nr geodezyjnych: 819/2, 819/1, 82, 455/1, 341/1, 818 ) Inwestor: Gmina Kleszczele Ul. 1 Maja Kleszczele Opracowanie: mgr in. Anetta Kozio LIPIEC 217

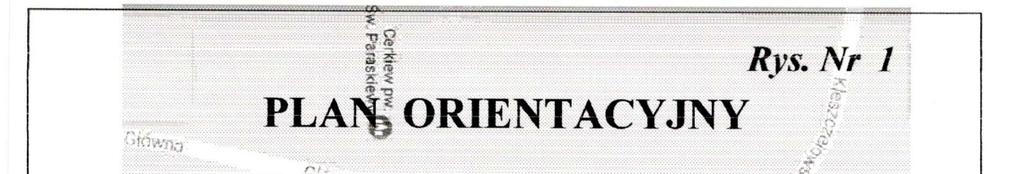

2 ZAWARTO OPRACOWANIA I. CZ OPISOWA 1. Opis techniczny 2. Karta uzgodnie II. CZ RYSUNKOWA 1. Plan orientacyjny 2. Plan sytuacyjny sta ej organizacji ruchu drogi w miejscowo ci Dobrowoda 2

3 OPIS TECHNICZNY do projektu sta ej organizacji ruchu na drodze w miejscowo ci Dobrowoda 1. Dane ogólne Projekt organizacji ruchu zosta opracowany na podstawie Rozporz dzenia Ministra Infrastruktury z dnia 3 lipca 23 r. w sprawie szczegó owych warunków technicznych dla znaków i sygna ów drogowych oraz urz dze bezpiecze stwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U. z 23 Nr 22 poz. 2191) Projektowana droga w cz ci niezabudowanej posiada nawierzchni wirow o szeroko ci ok. 5,5 m, droga w cz ci zabudowanej (o szeroko ci ok. 6, m) jak i przedmiotowe skrzy owanie posiada nawierzchni brukow ograniczon kraw nikami. Przebudowa b dzie polega a na wymianie kraw ników, wyrównaniu bruku i nawierzchni wirowej pospó i przykryciu mas bitumiczn a nast pnie wylaniu warstwy cieralnej, oraz wymianie nawierzchni chodników oraz odmuleniu istniej cych rowów z wyprofilowaniem dna i skarp rowów. Przebudow przewidziano w okresie: pa dziernik 217 pa dziernik Organizacja ruchu Po zako czonej przebudowie drogi znaki bezpiecze stwa ruchu umieszczone w zwi zku z prowadzonymi robotami, powinny by po ich wykonaniu niezw ocznie usuni te, i ustawione znaki pozwalaj ce na prawid owy ruch na przebudowanej ulicy. Poni szy projekt zawiera jeden schemat ustawienia znaków (Rys. Nr 2) W projekcie wyst puj nast puj ce znaki i urz dzenia bezpiecze stwa ruchu: - ust p pierwsze stwa przejazdu A 7 - inne niebezpiecze stwo A 3, - tablica informacyjna: zmiana organizacji ruchu - droga z pierwsze stwem D 1 - zmiana pierwsze stwa D 48a - tablica wskazuj ca rzeczywisty przebieg drogi z pierwsze stwem przez skrzy owanie T 6a 3

4 - tablica wskazuj ca rzeczywisty przebieg drogi z pierwsze stwem przez skrzy owanie T 6c - przystanek autobusowy D 15 - przej cie dla pieszych D 6 - próg zwalniaj cy P 25 - próg zwalniaj cy A - 11a - ograniczenie pr dko ci B - 33 Znaki D 1,wraz z tablic T 6a lub T 6c oraz znak A 3 wraz z tablic informacyjn : zmiana organizacji ruchu nale y ustawi w odleg ci 3 1m. Znak A 7 nale y umie ci w odleg ci 1 3m od skrzy owania. Znak poziomy P 25 nale y umiejscowi w miejscu przed wyniesionym przej ciem, wraz z pionowym znakiem B - 33 poprzedzaj cym wypuk na jezdni. Znak A -11a, wraz z tablic informacyjn 2m nale y ustawi w odleg ci 2m od przeszkody (wyniesionego przej cia dla pieszych). Do oznakowania robót nale y stosowa wy cznie znaki odblaskowe odpowiednie do stosowania na danej drodze. Wykonawca robót zobowi zany jest do utrzymania w nale ytym stanie wszystkich rodków technicznych u ytych do oznakowania drogi. 3. Uwagi ko cowe O lokalizacji prowadzonych robót, ich rozpocz ciu oraz zmianie i zako czeniu nale y powiadomi Pa stwow Stra Po arn, Pogotowie Ratunkowe i Policj. Jednocze nie nale y zawiadomi mieszka ców ulicy o utrudnieniach korzystania z pojazdów mechanicznych na przebudowywanej drodze. Przed przyst pieniem do robót nale y zwróci si do Zarz dców drogi w celu uzyskania pozwolenia na zaj cie pasa drogowego. Opracowa : 4

7 Rys. nr 2 4 skala 1:5 W4 3 m T=1,33 m Zmiana 5 6, R, 6 = na i ia a c j Zm aniz u h g or ruc! Zm 6, 6 3, 2, R =3, 2 m 3 m, 3 4,! 4 Zmiana organizacji ruchu PRZYSTANEK AUTOBUSOWY W3 3 m T=8,89 m % W1 1 m T= 43,48 m 2% 5,5 W2 2 m T=31,68 m 1 LEGENDA pas drogowy Projektowane elemanty ulicy: jezdnia wjazdy bramowe chodniki 1 parking projektowane znaki 5,5 PPT + 2% 2%, 2 ian a KPT +536,39
