PROJEKT WYKONAWCZY ORGANIZACJA RUCHU NA CZAS BUDOWY

Wielkość: px

Rozpocząć pokaz od strony:

Download "PROJEKT WYKONAWCZY ORGANIZACJA RUCHU NA CZAS BUDOWY"

Daniel Podgórski
8 lat temu
Przeglądów:

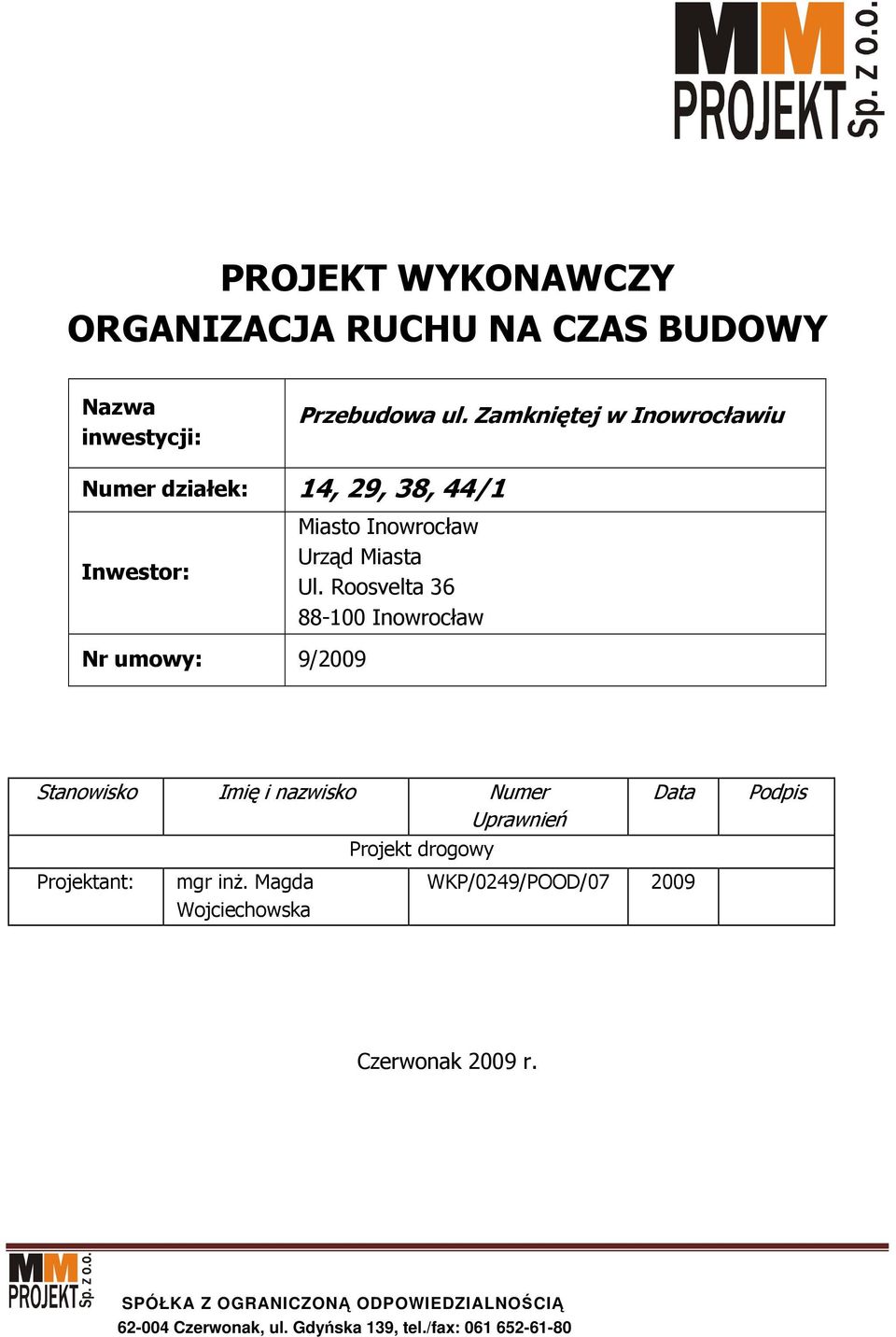

1 PROJEKT WYKONAWCZY ORGANIZACJA RUCHU NA CZAS BUDOWY Nazwa inwestycji: Przebudowa ul. Zamkniętej w Inowrocławiu Numer działek: 14, 29, 38, 44/1 Inwestor: Miasto Inowrocław Urząd Miasta Ul. Roosvelta Inowrocław Nr umowy: 9/2009 Stanowisko Imię i nazwisko Numer Uprawnień Projektant: mgr inŝ. Magda Wojciechowska Projekt drogowy Data WKP/0249/POOD/ Podpis Czerwonak 2009 r Czerwonak, ul. Gdyńska 139, tel./fax:

Roosvelta 36 88-100 Inowrocław Nr umowy: 9/2009 Stanowisko Imię i nazwisko Numer Uprawnień Projektant: mgr inŝ.

2 SPIS TREŚCI I. OPIS TECHNICZNY 1. Podstawa opracowania 2. Zakres opracowania 3. Termin i czas trwania przebudowy 4. Podstawowe wymagania dotyczące oznakowania i zabezpieczenia robót w pasie drogowym 5. Zestawienie znaków pionowych i poziomych 6. Uzgodnienie WDT.D /09 Prezydenta Miasta Inowrocławia 7. Zatwierdzenie ZDP-T/5422-C/94/09 projektu nr 94/09 czasowej organizacji ruchu na ul. Zamkniętej przez Starostę Inowrocławskiego z dnia II. RYSUNKI: 1. Plan orientacyjny - 2. Plan sytuacyjny przebudowa ul. Zamkniętej 3. Plan sytuacyjny przebudowa włączenia ul. Zamkniętej w Młyńską Czerwonak, ul. Gdyńska 139, tel./fax: Strona 2

.D.5548-13-29/09 Prezydenta Miasta Inowrocławia 7. Zatwierdzenie ZDP-T/5422-C/94/09 projektu nr 94/09 czasowej organizacji ruchu na ul.

3 OPIS TECHNICZNY Do projektu docelowej organizacji ruchu dla przebudowy Ul. Zamkniętej w Inowrocławiu 1. Podstawa opracowania: - Umowa nr 281/I/08, - projekt budowlano - wykonawczy przebudowy Zamkniętej w Inowrocławiu przez biuro MM-PROJEKT w Czerwonaku; - Mapa sytuacyjno - wysokościowa 1: 500 zaktualizowana - Inwentaryzacja stanu istniejącego w terenie, - Ustawa z dnia 20 czerwca 1997 r. Prawo o ruchu drogowym (Dz. U. Nr 108, poz.908 z 2005 r. tekst jednolity), - Rozporządzenia Ministra Infrastruktury z dnia 23 września 2003 r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem (Dz. U. Nr 177, poz.1729), - Rozporządzenie Ministra Infrastruktury z dnia 03 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. Nr 220, poz. 2181) wraz z załącznikami: o Załącznik nr 1 do rozporządzenia znaki drogowe pionowe, o Załącznik nr 2 do rozporządzenia znaki drogowe poziome, 2. Zakres opracowania Ze względu na prace związane z przebudową ul. Zamkniętej w Inowrocławiu naleŝy wprowadzić oznakowanie tymczasowe informujące o utrudnieniach w ruchu i zakazie wjazdu na ulicę objętą przebudową. Ze względu na charakter ulicy (ulica nieprzelotowa ślepa ) nie jest moŝliwe zorganizowanie objazdy na czas prowadzenia robót. Konieczne jest wprowadzenie zakazu wjazdu na ul. Zamkniętą pojazdów podczas prowadzenia prac Czerwonak, ul. Gdyńska 139, tel./fax: Strona 3

zaktualizowana - Inwentaryzacja stanu istniejącego w terenie, - Ustawa z dnia 20 czerwca 1997 r. Prawo o ruchu drogowym (Dz. U. Nr 108, poz.908 z 2005 r.

4 związanych z budową ulicy i placu manewrowego. Nie moŝliwe jest prowadzenie prac połówkowo (niewystarczająca szerokość pasa drogowego i ograniczenia terenowe). Projekt organizacji ruchu na czas przebudowy ul. Har. M. Strachanowskiego obejmuję następujące ulice: ul. Zamknięta przebudowywana. Ul. Młyńska przebudowywany zjazd na ul. Zamkniętą Przebudowę ul. Zamkniętej naleŝy przeprowadzić w 2 etapach (kolejność etapów do wyboru przez realizującego zamówienie) 1. Przebudowa ul. Zamkniętej bez włączenia w ul. Młyńską rys. nr 2 2. Przebudowa włączenia ul. Zamkniętej w ul. Młyńską rys. nr 3 W obu etapach naleŝy przed strefą robót usytuować znak informacyjny A-14 roboty na drodze W etapie pierwszym oznakować naleŝy zakaz skrętu z ul. Młyńskiej w ul. Zamkniętą za pomocą znaków B-21 zakaz skrętu w lewo i B-22 zakaz skrętu w prawo oraz zablokować wjazd zaporą drogową pojedynczą U-21a z dodatkowym oznakowaniem tablicą B-1 zakaz wjazdu oraz Ŝółtymi światłami pulsującymi (zmierzchówkami). W etapie drugim pozostaje oznakowanie ul. Młyńskiej w postaci tablic zakazujących skrętu w ul. Zamkniętą uzupełnione o dodatkowe tablice informujące o zawęŝeniu jezdni A-12b i A-12c, ze względu na konieczność zajęcia nawierzchni ul. Młyńskiej na czas robót konieczne jest wygrodzenie odcinka ulicy za pomocą tablic U-21b, U-3 i U-20a, na tablicach naleŝy zamieścić Ŝółte światła pulsujące, dodatkowo na tablicach U-20a naleŝy umieścić znak C-10 z oznaczeniem nakazu jazdy z lewej strony znaku oraz zakaz przejścia dla pieszych B-41 z dodatkową tabliczką U-56a przejście drugą stroną ulicy. Przed strefą robót usytuować znak informacyjny A-30 inne niebezpieczeństwa z tabliczką piesi na drodze Czerwonak, ul. Gdyńska 139, tel./fax: Strona 4

Zamkniętej naleŝy przeprowadzić w 2 etapach (kolejność etapów do wyboru przez realizującego zamówienie) 1. Przebudowa ul. Zamkniętej bez włączenia w ul. Młyńską rys. nr 2 2. Przebudowa włączenia ul.

5 3. Termin i czas trwania przebudowy Szczegółowy terminarz prac związanych z przebudową ulicy zostanie przedstawiony przez wykonawcę po jego wyłonieniu w drodze przetargu. Termin ogłoszenia przetargu zostanie określony przez zamawiającego. Zakres ograniczeń dla ruchu zaleŝny będzie od harmonogramu budowy. O terminie wprowadzenia tymczasowego oznakowania związanego z planowaną przebudową naleŝy powiadomić pisemnie, co najmniej 7 dni przed dniem rozpoczęcia robót Zarząd Dróg Powiatowych w Inowrocławiu, KPP w Inowrocławiu oraz Urząd Miasta Inowrocławia. Wykonawca moŝe przystąpić do pracy na warunkach podanych w zatwierdzeniu oraz wydanych opiniach i uzgodnieniach. 4. Podstawowe wymagania dotyczące oznakowania i zabezpieczenia robót w pasie drogowym Lokalizacja znaków w terenie zgodnie z dokumentacją projektową. Podstawowe wymagania dotyczące znaków pionowych: - znaki pionowe z materiałów odblaskowych (tradycyjnych) lub fluorescencyjne - znaki z grupy minimum średnie Podstawowe wymagania dotyczące pozostałych elementów: - zapory drogowe powinny być wykonane z materiałów o wysokich parametrach odblaskowych, - Materiały do oznakowania i zabezpieczające roboty powinny mieć bardzo dobre parametry techniczne, oraz zapewnić bardzo wysoki poziom bezpieczeństwa w strefie robót wszystkim uczestnikom ruchu oraz osobom wykonującym prace (odzieŝ odblaskowa). - sposób oznakowania i zabezpieczenia robót musi być zgodne z niniejszym projektem Czerwonak, ul. Gdyńska 139, tel./fax: Strona 5

O terminie wprowadzenia tymczasowego oznakowania związanego z planowaną przebudową naleŝy powiadomić pisemnie, co najmniej 7 dni przed dniem rozpoczęcia robót Zarząd Dróg Powiatowych w Inowrocławiu,

6 5. Zestawienie znaków pionowych i pozostałych elementów nr pozycji ZNAKI PIONOWE tablice znaków oznaczenie nazwa Tablice [szt] ZNAKI OSTRZEGAWCZE słupki [szt.] 1 A-12b ZwęŜenie jezdni prawostronne A-12c ZwęŜenie jezdni lewostronne A-14 Roboty drogowe A-30 Inne niebezpieczeństwa 2 0 ZNAKI ZAKAZU 5 B-1 Zakaz ruchu w obu kierunkach B-21 Zakaz skrętu w lewo B-22 Zakaz skrętu w prawo B-41 Zakaz ruchu pieszego 2 0 ZNAKI NAKAZU 9 C-10 Nakaz jazdy z lewej strony znaku 1 0 TABLICZKI 10 U-56a Przejście drugą stroną ulicy Piesi na drodze 2 0 URZĄDZENIA BEZPIECZEŃSTWA RUCHU 12 U-U Zapora drogowa pojedyncza U-20a Zapora drogowa pojedyncza U-20b Skrajnia drogowa 2 0 ŁĄCZNIE Czerwonak, ul. Gdyńska 139, tel./fax: Strona 6

B-21 Zakaz skrętu w lewo 1 1 7 B-22 Zakaz skrętu w prawo 1 1 8 B-41 Zakaz ruchu pieszego 2 0 ZNAKI NAKAZU 9 C-10 Nakaz jazdy z lewej strony znaku 1 0 TABLICZKI 10 U-56a Przejście drugą stroną ulicy 2
