MECHANIZMY ROBOTÓW M A N I P U L A T O R Y
|
|
- Rafał Sikorski
- 5 lat temu
- Przeglądów:
Transkrypt
1 MECHANIZMY ROBOTÓW M A N I P U L A T O R Y
2 sterowanie Manipulator mechaniczny układ przeznaczony do realizacji niektórych funkcji ręki ludzkiej. Manus (łacina) - ręka układ mechaniczny Karel Capek R.U.R. (Roboty Universalna Rossuma) 1922
3 Prawa robotów : Isaac Asimov w roku 1942 stworzył trzy prawa robotów i przedstawił je w fantastycznym opowiadaniu Zabawa w berka (Runaround). 1. Robot nie może skrzywdzić człowieka, ani przez zaniechanie działania dopuścić, aby człowiek doznał krzywdy. 2. Robot musi być posłuszny rozkazom człowieka, chyba że stoją one w sprzeczności z Pierwszym Prawem. 3. Robot musi chronić sam siebie, jeśli tylko nie stoi to w sprzeczności z Pierwszym lub Drugim Prawem.
4 Ewolucja MANIPULATOR KOPIUJĄCY -małe siły (napędza operator), - małe odległości (długi łańcuch kinemat błędy) servo computer
5 Ewolucja operator steruje za pomocą przycisków (brak czucia ) servo computer

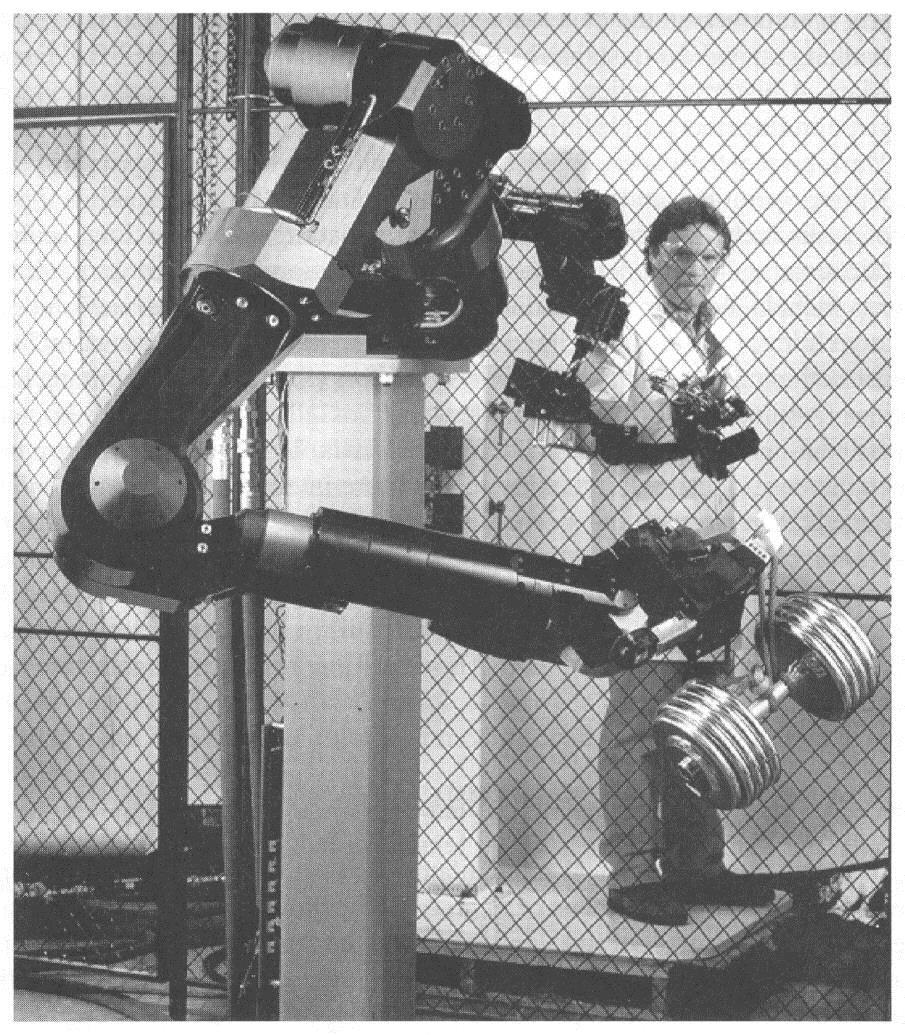

6 Ewolucja Serwonapędy operator czuje siłę servo computer
7 Ewolucja servo computer Robot współczesny
8 ZASTOSOWANIA: PRACA W SRODOWISKU NIEBEZPIECZNYM: PROMIENIOWANIE, SKAŻENIE ZAGROŻENIE EKSPLOZJĄ WYSOKIE CIŚNIENIE GŁĘBIA UCIĄŻLIWE I POWTARZALNE OPERACJE TECHNOLOGICZNE MONTAZOWE, SPAWALNICZE, OBRÓBCZE,... MEDYCYNA, OCHRONA ZDROWIA REHABILITACJA ZABIEGI OPERACYJNE OPIEKA NAD NIEPEŁNOSPRAWNYMI INNE
9 Producenci: ABB KUKA Panasonic Motoman Mitsubishi FANUC

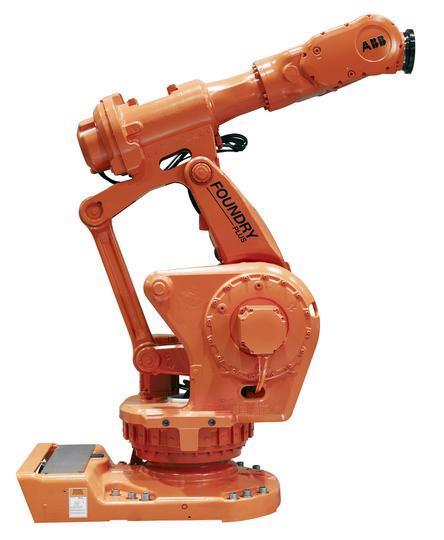

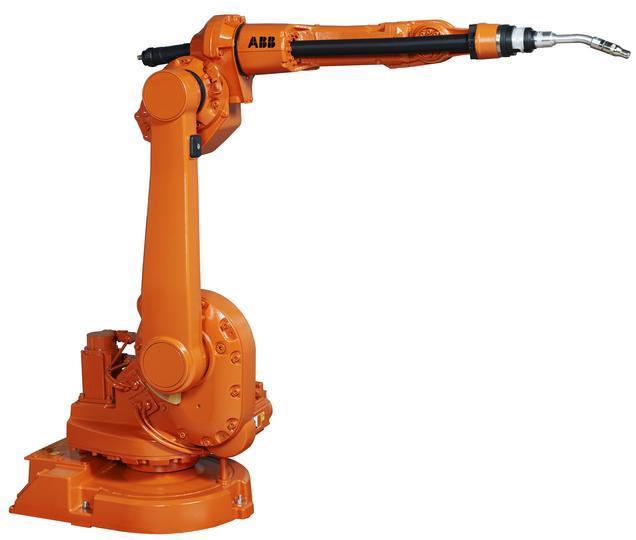

10 Roboty przemysłowe

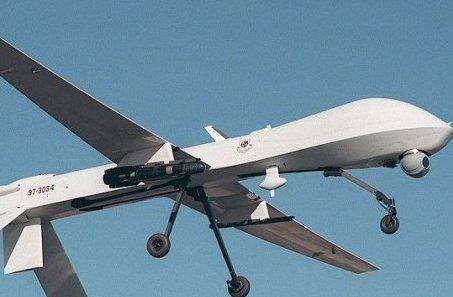

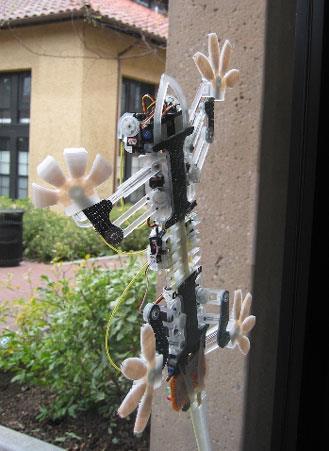

11 Roboty mobilne

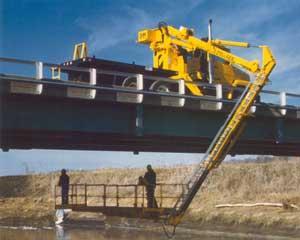

12 Manipulator do inspekcji mostów i wiaduktów
13 Roboty - obrabiarki

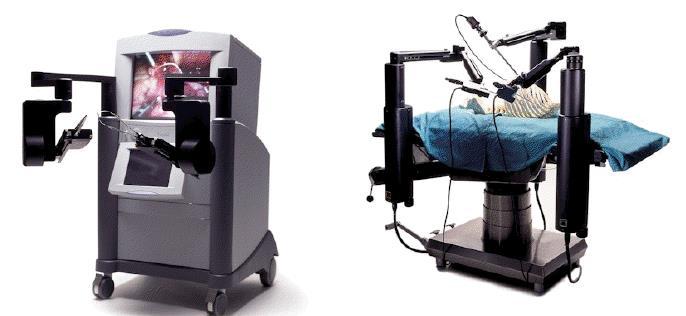

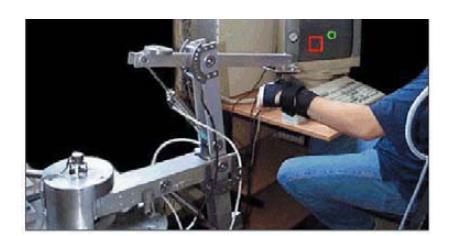

14 Manipulator medyczne i rehabilitacyjne
15 Struktura RUCHY LOKALNE EFEKTOR RUCHY REGIONALNE Robot przemysłowy LOKOMOCJA KORPUS
16 CZUJNIKI JEDN. STERUJ. NAPĘDY MANIP. EFEKTOR OTOCZ. CZUJNIKI układy mechaniczne
17 Ogólny schemat strukturalny manipulatora:
18 Rozwiązania możliwe układ 3D uniwersalny:,, orientacja efektora (3 st. swobody) x,y,z pozycja efektora (3 st. swobody) Wymagana ruchliwość: W = (+ 1 na chwyt) W= 6 (+1 na chwyt) < W < 20
19 Manipulatory specjalne W > 6
20 Manipulatory przemysłowe: szeregowe oraz równoległe O strukturze otwartych łańcuchów kinematycznych O strukturze zamkniętych łańcuchów kinematycznych
21 Manipulator W=3 schematy strukturalne Założenia: Schemat ogólny, tylko pary 1 klasy (p 2,3,4,5 =0) : R i/lub T W = 6(n-1) - 5p 1 W = 3 n = 4 p 1 = 3 B C A T T T R T R R R B C T T T R R R R R R T T T T R R T A 3T 2TR T2R 3R TRT R2T RTR 2RT
22 3T
23 2TR
24 TRT
25 R2T
26 2RT
27 RTR
28 T2R
29 3R
30 Podstawowe schematy 3D TTT
31 Podstawowe schematy 3D RTT RRT

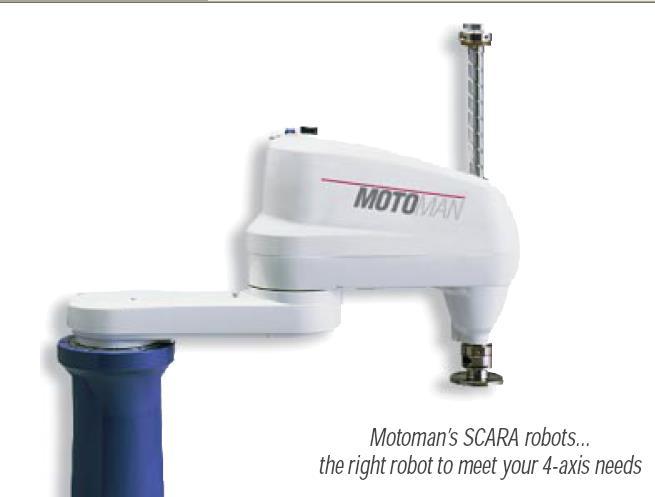

32 Podstawowe schematy 3D SCARA RRR
33 Przykłady struktur manipulatorów (rozwiązania komercyjne)
34 Manipulatory - udźwig

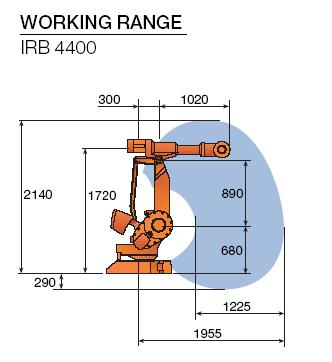

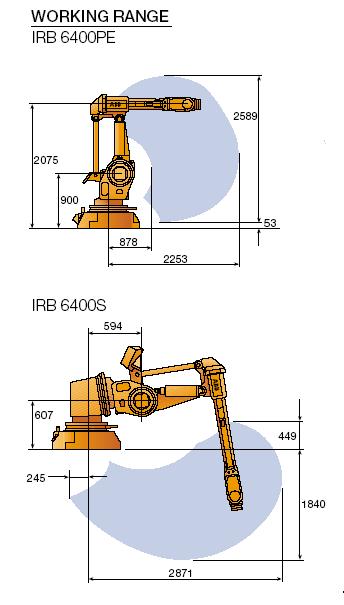

35 SRTEFA ROBOCZA

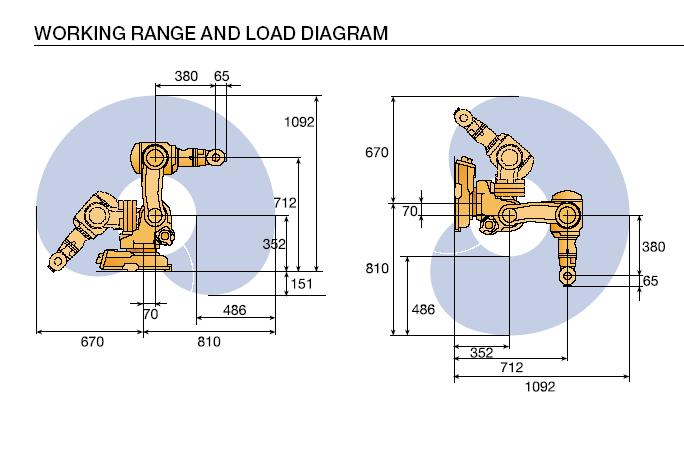

36 ABB IRB 140
37
38 ABB IRB 340
39 ABB IRB 940
40
41 Motoman
42
43 Kąt i współczynnik serwisu
44 Kąt i współczynnik serwisu kąt serwisu: C współczynnik serwisu k: k C 2 F F K 0 k 1
45 k = 1
46 k = 1 k = 0
47 Manewrowość (redundancja) n = 4 p 1 = 3 p 2 = 0 W = 3(n-1) - 2p 1 - p 2 W = 3 W = 4 n = 5 p 1 = 4 p 2 = 0 M = 3(n-1-1) - 2p 1 - p 2 M = 0 M = 1
48 Manewrowość (redundancja)

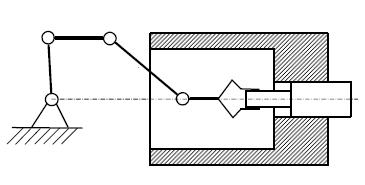

49 Efektory (chwytaki) - schematy
50
51
52
53
54 Efektory (chwytaki) - rozwiązania
55 Efektory (chwytaki) trzy palce
56

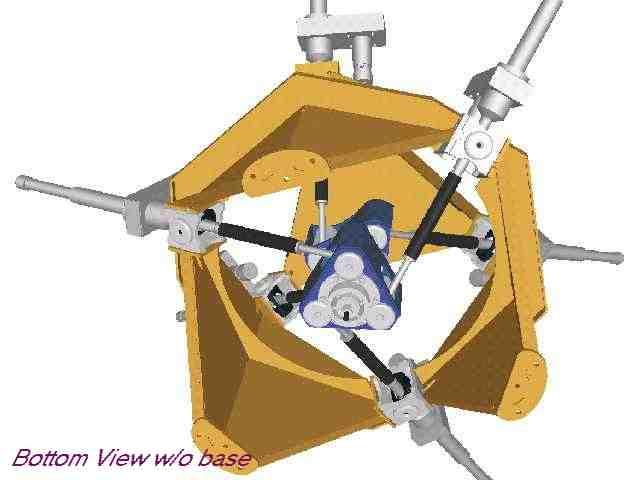

57 Manipulatory równoległe Manipulatorami równoległymi nazywa się układy, w których człon bierny (efektor, chwytak) jest połączony z podstawą kilkoma niezależnymi łańcuchami kinematycznymi.
58 Ogólny schemat manipulatora równoległego
59 Manipulatory równoległe Zastosowania Wyspecjalizowane obrabiarki ABB IRB 940 Tricept TMC 845
60 Manipulatory równoległe Zastosowania Manipulatory montażowe Manipulatory pakujące ABB IRB 340 FANUC M-1iA
61 Manipulatory równoległe Zastosowania Układy pozycjonujące Hexapod PI M-850 Pathfinders Hexvantage

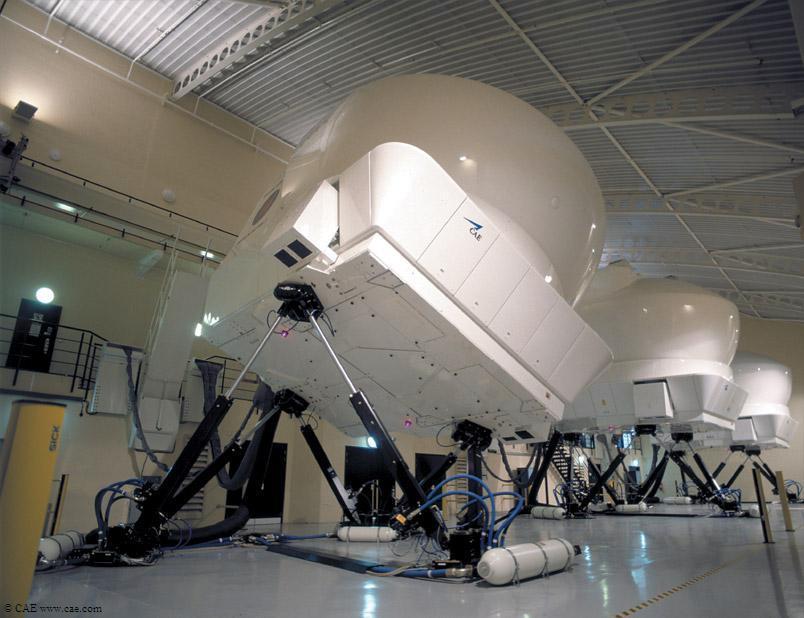

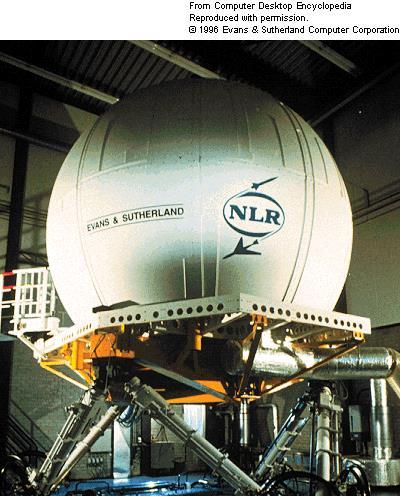

62 Manipulatory równoległe Zastosowania Symulatory ruchu

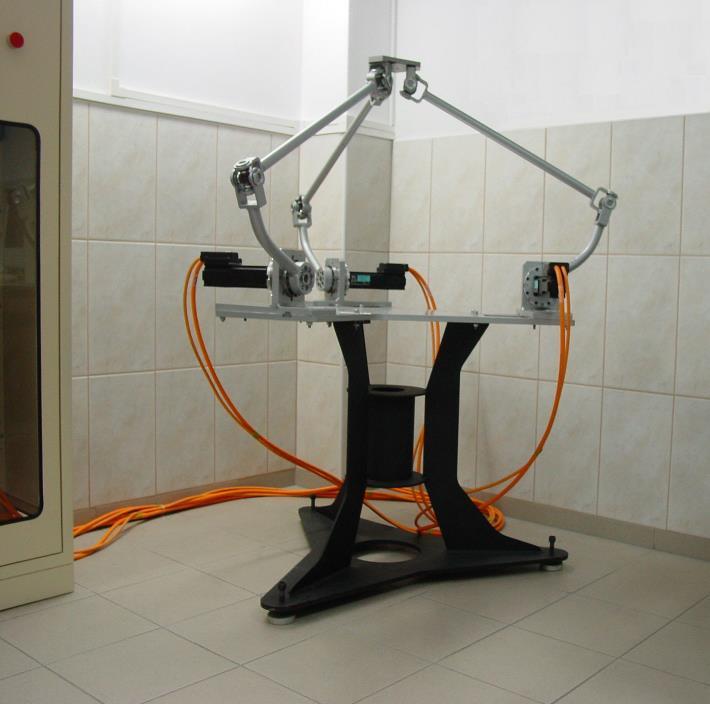

63 Manipulatory równoległe Zastosowania Medyczne i rehabilitacyjne Badawcze i rozwojowe Politechnika Wrocławska I-16MR 3R6C

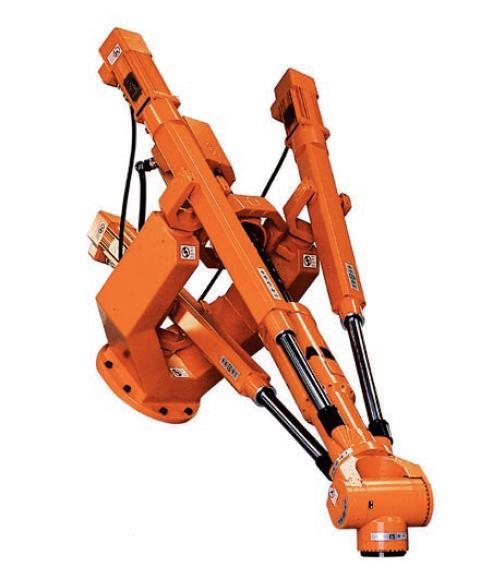

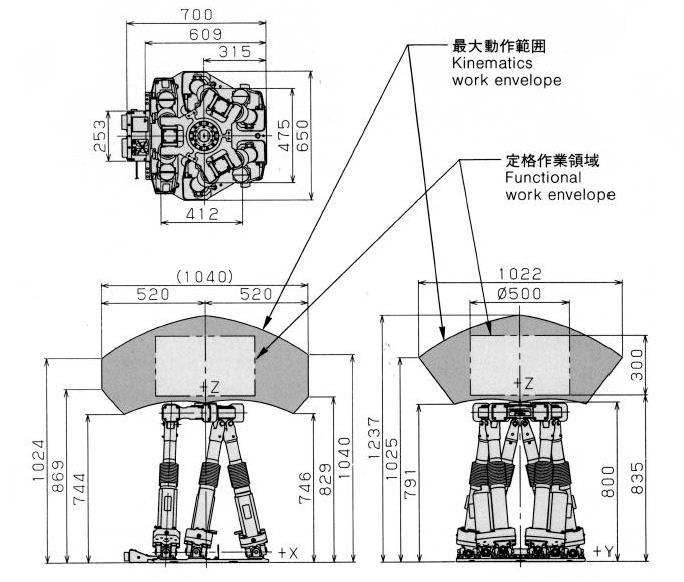

64 Manipulatory równoległe Własności manipulatorów równoległych Duża sztywność układu Duża dokładność realizowanych ruchów Duża nośność
65 Manipulatory równoległe Własności manipulatorów równoległych Mała masa członów ruchomych. Platforma może poruszać się ze znacznymi prędkościami i przyspieszeniami. Napędy są umieszczone przy podstawie.
66 Manipulatory równoległe Własności manipulatorów równoległych Mała strefa robocza ABB IRB 340
67 Manipulatory równoległe Własności manipulatorów równoległych Mała strefa robocza ABB IRB 940 Tricept
68 Manipulatory równoległe Własności manipulatorów równoległych Mała strefa robocza FANUC F200
69 Manipulatory równoległe Własności manipulatorów równoległych Występowanie położeń osobliwych B1 12' 11 12'' C1 4 P C2 22' 21 C3 22'' 31 32'' A3 A1 O A2 C1 P C3 B1 12' C1 P C3 B3 B1 4 C2 B2 B '' 4 C2 A3 B2 A3 A1 O A2 A1 O A2
70 Hexapod PI M-850 Tricept TMC 845
