InTechFun. Innowacyjne technologie wielofunkcyjnych materiałów i struktur dla nanoelektroniki, fotoniki, spintroniki i technik sensorowych

Wielkość: px
Rozpocząć pokaz od strony:

Download "InTechFun. Innowacyjne technologie wielofunkcyjnych materiałów i struktur dla nanoelektroniki, fotoniki, spintroniki i technik sensorowych"

Transkrypt

1 Innowacyjne technologie wielofunkcyjnych materiałów i struktur dla nanoelektroniki, fotoniki, spintroniki i technik sensorowych InTechFun Instytut Fizyki Polskiej Akademii Nauk

2 Zbigniew R. Żytkiewicz IF PAN ON 4.7

3 Zespół ON 4.7 IF PAN Danuta Dobosz Kamil Kłosek Adrian Kozanecki Ewa Przeździecka Grzegorz Teisseyre Wojtek Walkiewicz Aleksandra Wierzbicka Zbyszek Żytkiewicz

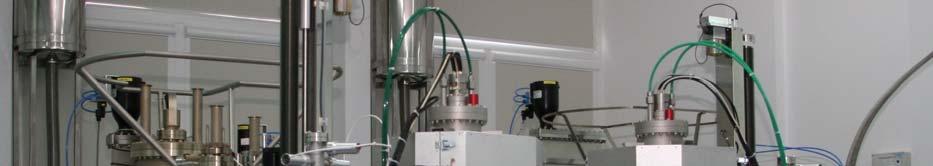

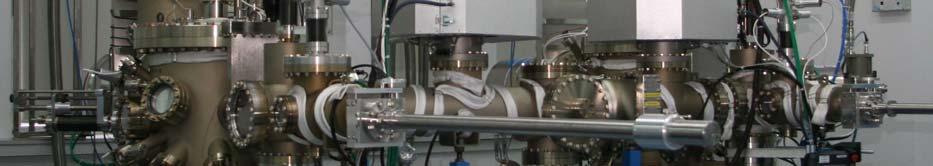

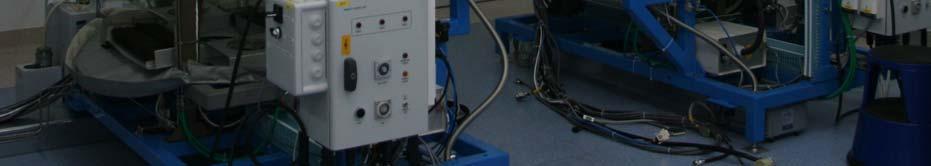

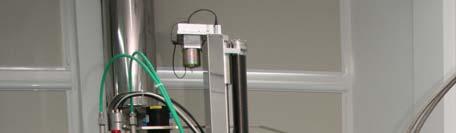

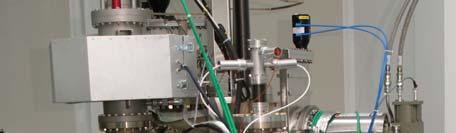

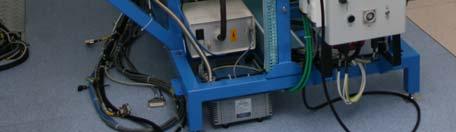

4 Aparatura MBE GaN Riber Compact 21 zainstalowane źródła Ga x 2 In (GaAlIn)N Al RF plasma - azot Si Mg.. 3 porty wolne układ trójkomorowy (loading, preparation, growth) maszyna gotowa do wzrostu GaN z NH 3 dużo portów (źródła + diagnostyka in-situ) źródło azotu RF plasma wyposażone w automatyczne układy stabilizacji plazmy, kontrolery przepływu, oczyszczalniki gazów, etc.

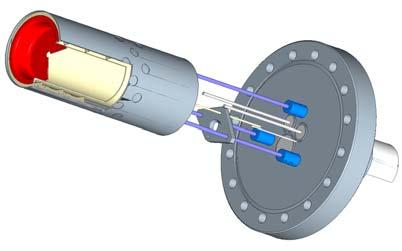

5 MBE ZnO Riber Compact 21 zainstalowane źródła Zn Mg (Zn,Mg)O RF plasma - tlen RF plasma - azot Sb As opcja wielokieszeniowe źródło e-beam.. 4 porty wolne źródła Zn i Mg dedykowane do pracy w O 2 p ~10-5 Tr w czasie wzrostu Aparatura transfer ZnO GaN opcja moduł STM p Zn ~ o C

6 RHEED 15 kev reflektometria laserowa prędkość wzrostu, zmiana gładkości, pirometr optyczny C elipsometria (opcja) UHV STM (opcja) Aparatura Diagnostyka in-situ intensity [arb. units] 0,08 0,07 0,06 0,05 0,04 GaN MBE v gr = 0.46 μm/h 0, time [sec] λ = 650 nm Wafer handling system STM analysis chamber Growth chamber

7 opracowanie technologii wzrostu MBE buforów GaN/Si: wybór optymalnej konfiguracji wybór warunków wzrostu MBE analiza warstw GaN - XRD, TEM i AFM Zadania Problem: inicjacja wzrostu Problem: α Si < α GaN Rozwiązanie GaN bufor GaN/AlN growth GaN Si growth GaN Si Si RT rozciąganie GaN (pękanie) RT

8 2009 Zadania Pomiar wygięcia in-situ zakup układu do optycznego monitorowania wzrostu warstw MBE Przykład: Epicurve MOS opcja: pomiar true temperature LayTec: pirometria optyczna z korekcją emisyjności k-space Associates: band-edge thermometry

9 Zadania opracowanie technologii wzrostu MBE struktur HEMT AlGaN/GaN na podłożach GaN/Si Problemy: wysoka ruchliwość gazu 2D kontrola przepływu prądu I GaN 2DEG Si

10 Zadania Wykonanie, w oparciu wyniki prac nad modelowaniem i konstrukcją (Z3.8), projektu masek fotolitograficznych; Opracowanie, na bazie modułów technologicznych dot. wytwarzania metalizacji i kontaktów omowych (Z2.1) oraz strukturyzacji (Z2.5), pełnej sekwencji procesów technologicznych; Wykonanie serii struktur HEMT i charakteryzacja struktur

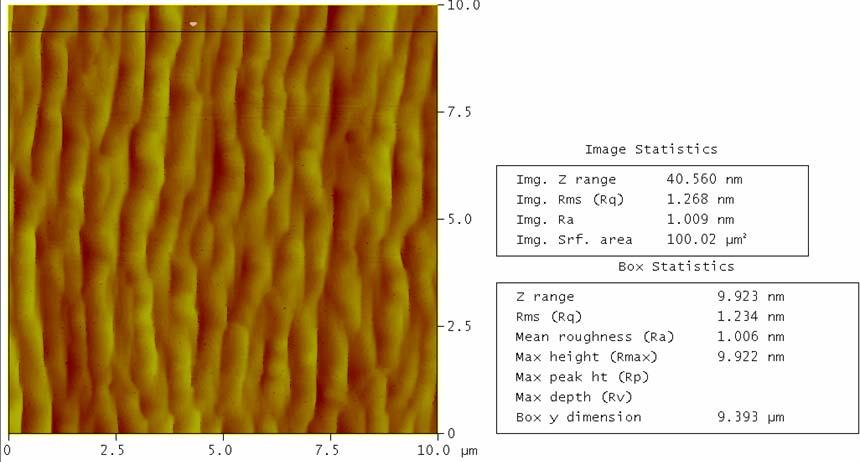

11 AFM 1 µm GaN na GaN/szafir template Wyniki

12 Wyniki PL undoped GaN struktura ekscytonowa Normalized Intensity 1,0 0,8 0,6 0, Log(Intensity) 1 0,1 ABE FWHM 2.5 mev DBE A B C T = 14K 3,46 3,47 3,48 3,49 3,50 3,51 3,52 3,53 3,54 3,55 Energy [ev] ABE ev DBE ev A ev B ev C ev ABE ev DBE ev A ev 14 K 18 K 22 K 26 K 0,2 0,0 3,30 3,35 3,40 3,45 3,50 3,55 Energy [ev]

13 Wyniki GaN MQW GaN cap 2 nm AlGaN x = 0.1; 16 nm PL ,4x10 6 GaN QW 1,2x10 6 1,0x10 6 MQW GaN 4 nm AlGaN x = 0.1; 8 nm Intensity 8,0x10 5 6,0x10 5 FWHM 38 mev bufor GaN 4,0x10 5 AlGaN x = 0.1; 20 nm GaN/Al 2 O 3 2,0x10 5 0,0 bariera AlGaN counts/s 10M 1M 100K XRD - RC simul. exp (rlu) XRD - RSM 3,1 3,2 3,3 3,4 3,5 3,6 3,7 Energy [ev] 10K 1K Al x Ga 1-x N brak relaksacji naprężeń struktura zgodna z zał buffer GaN Omega/2Theta ( ) Qx*10000(rlu)

14 Ogłoszenie Poszukujemy studentów do kontynuacji studiów w Laboratorium MBE IF PAN. Tematyka: wzrost techniką MBE warstw i struktur epitaksjalnych (GaInAl)N i (MgZn)O oraz struktur hybrydowych GaN/ZnO. Zapraszamy!
