Domieszki w półprzewodnikach
|
|
- Urszula Bielecka
- 4 lat temu
- Przeglądów:
Transkrypt
1 Domieszki w półprzewodnikach
2 Niebieska optoelektronika
3 Niebieski laser

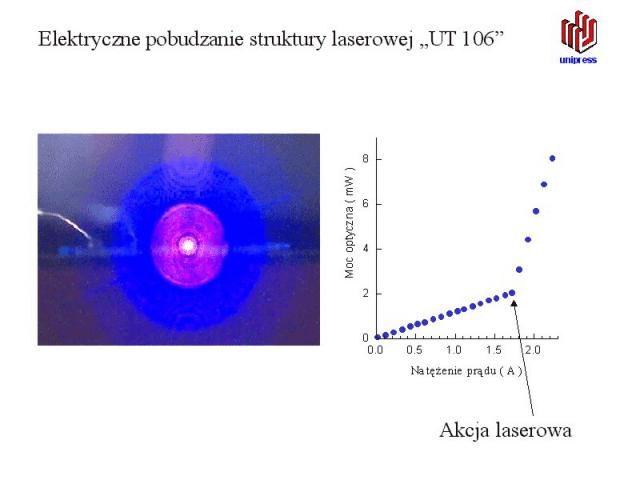

4 Elektryczne pobudzanie struktury laserowej Unipress 106 unipress 8 Moc op ptyczna ( mw ) Natężenie prądu ( A ) Akcja laserowa
5 Domieszkowanie m* O
6 Neutralny donor w przybliżeniu masy efektywnej h 2 m 2 * 2 e 4πε ε r 0 s Φ n ( r) = E Φ n ( r) E n = R * ; 2 n n = 1,2,... ; R * = 13.6eV m * ε 2 s Problem bardzo zbliżony do rozważań ekscytonowych! J. Luttinger and W. Kohn, Physical Review 97,869 (1955)
7 Atom wodoru E n = m e = R 2 n ( ) πε h n 0 R = 13,6 ev 3s, 3p, 3d n = 3 2s, 2p n = 2 1s n = 1

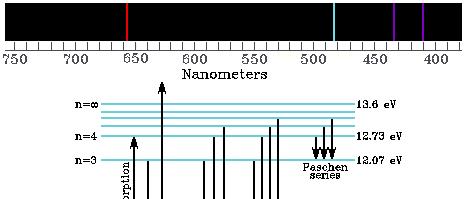

8 Widmo atomu wodoru
9 Donor m 0 m = m * m 0 (dla GaN m * = 0.22) ε 0 ε =ε*ε 0 (dla GaN ε* =9,6) * * m * 2 R = R (ε ) 3s, 3p, 3d n = 3 2s, 2p n = 2 R* = 30 mev 1s n = 1
10 Stany domieszkowe E pasmo przewodnictwa E D E A pasmo walencyjne
11 Energia wiązania donora 8 7 E D Ln(R) WARSAW UNIVERSITY FACULTY OF PHYSICS Physics Laboratory I Exercise /T (1/K) R=R exp(e D /k B T)
12 Neutralny donor E m* O 2p 1s
13 Hˆ Wodór w polu magnetycznym 1 = ˆ A 2m * * a = 4πh 2 e ( p + e ) ε m * ε 2 Ry * 2 e 4πε ε Charakterystyczne jednostki długości i energii: Hˆ 2 r 2 = i = 0 2h γ + ϕ s 2 1 r * 4 m e 0ε s (4 πε ε ) We współrzędnych biegunowych ( ρ, ϕ, z) Rachunek wariacyjny Ψ = C ψ j j j ψ i m iϕm 1 γ 4 q 2 Funkcje bazowe = ρ e z e 2 ρ 2 α ρ i e 2 β z i r r r A = 1 2( B ) (Cechowanie cylindryczne) 2 * E 0 = 2Ry γ = 1/ 2h Ry ω c * 2 2 r + z = ρ Symetria Hamiltonianu: = E 2 mγ m m P.C. Makado and N. C. McGill, J. Phys. C 19, 873 (1986) E
14 Wodór w polu magnetycznym P. C. Macado and N. C. McGill, J. Phys. C: Solid State Physics 19, 873 (1986) W. Rösner, G. Wunner, H. Herold and H. Ruder, J. Phys. B: At. Mol. Phys. 17, 29 (1984) A. V. Turbiner, J. Phys. A: Math. Gen. 17, 858 (1984) Y. P. Kravchenko, M.A. Liberman, B. Johanson, PRB 54, 287 (1996)
15 3 2 γ = ( hω / 2R) = B 0 c = T B / B 0 N=1 3d +1 Energy (R) 1 0 N=0 2p +1 2s 2p 0 2p -1 1s γ Y. P. Kravchenko, M.A. Liberman, B. Johanson, PRB 54, 287 (1996)
16 Transmisja w dalekiej podczerwieni D 0 E 2p+ E = E 2 mγ m m 2p hω c 2p0 2p- E B m E = 2 mγ = m mhω c 1s 1s Jeśli heb m = 1 E p E2 p = * m Informacja o masie efektywnej!
17 Płytki donor w GaN Far-Infrared Magnetospectroscopy of Shallow Donors in GaN A.M. Witowski et al., phys. stat. sol. (b) 210, 385 (1998)
18 ħω= ħ eb/m* m*=0.222(2) m 0 A. M. Witowski, K. Pakuła, J. M. Baranowski, M. L. Sadowski and P. Wyder, APL 75, 4154 (1999)
19 Zobaczyć funkcję falową donora np. przy użyciu mikroskopu tunelowego
20 Sprawdzenie mikroskopu tunelowego na graficie HOPG HOPG (Highly Oriented Pyrolitic Graphite)
21 Igły muszą być ostre
22
23 Rekombinacja ekscytonow związanych jako narzędzie badań domieszek...
24 Przegląd kompleksów ekscytonowych Ekscyton zwiazany E g na neutralnym donorze D 0 X na neutralnym akceptorze A 0 X na zjonizowanym donorze D + X na zjonizowanym akceptorze A - X X D 0 X A 0 X E x E loc Jak zidentyfikować poszczególne linie ekscytonowe? Nie jest to łatwe! Pomaga pole magnetyczne 0
25 Luminescencja ekscytonowa w GaN Intensity (arb. units) GaN/GaN freestanding GaN (Samsung) GaN/Al 2 O 3 T=4.2K D 0 X A Energy (ev) A. Wysmolek et al. PRB 74, (2006)
26 Donor tlenowy donor krzemowy GaN T = 4.2 K D 0 X A (arb. units) PL intensity D 0 X A - L0 TES - LO D 0 X A - E 2 Si O TES (O) GaN:Si D 0 X A -A 1 (TO) TES (Si) GaN (FS) X A X A D 0 X B X B X B D 0 X n=2 A X n=2 A Energy (ev)
27 Ekscyton związany na neutralnym donorze (D 0 X) X
28 Ekscyton związany na neutralnym akceptorze
29 Rozszczepienia spinowe konfiguracja B c intensity (arb. units) PL GaN T = 4.2 K B = 0 T D 0 X 2 A D 0 X 1 A D 0 3X A Energy (ev) GaN (FS) B c T = 4.2 K D 3 X D 2 X D 1 X Energy (ev) Magnetic Field (T) D 10 X A O N D 20 X A Si Ga D 30 X A?(V N ) Wysmolek et al. PRB 66, (2002) D 10 X A D + X D 20 X A O N D 30 X A Si Ga A. Freitas, Jr., PRB 66,, (2002).
30 σ + σ - D 0 X A n=1 Konfiguracja B II c B = 14 T Intens sity (arb. units) GaN/GaN B c T = 4.2 K B = 0T Zachowanie typowe dla D 0 X! Energy (ev)
31 Rozróżniamy donory o różnych energiach wiązania T = 4.2 K D 0 X A Intensity (arb b. units) TES 2s(O) 2p(O) 2p(Si) 2s(Si) 2p(Si) 2s(Si) GaN:Si A 0 X A FS GaN D 0 2 X A D 0 3 X A D 0 X B X A Energy (ev)
32 Różne kanały rekombinacji D 0 X D 0 X (D 0 X) * D 0 X przejścia główne TES(2p) D 0 (2p) TES(2s) D* TES (EDS) replika fononowa D 0 X D 0 (1s)+LO D 0 (2s) E 1s-D * E LO E 1s-2s D 0 (1s) B=0 B 0 D 0 (1s) D 0 (2s) D 0 (1s) + LO
33 Identyfikujemy przejścia używając pola magnetycznego GaN:Si/Al 2 O 3 B c T = 4.2 K 2s 2p 0 2p -1 FS GaN 2s(O) T = 4.2K B c 2p +1 (Si) 2p 0 (O) 2p -1 (O) 2p' 0 (O) 2p' 0 (Si) B = 28T 2p +1 (arb. units) Intensity 3d +1 3d 0 0 Intensity (a arb. units) 3d 0 2p +1 (O) 2s 2p 3d Energy (ev) 3d +1 3d(O) 2s(O) 2s(Si) 2p(O) 2p(Si) Energy (ev) B = 0T
34 Donor krzemowy Transition Energy (mev) Silicon GaN/Al 2 O 3 GaN (FS) 3d 0 3d +1 B c 2p +1 2s 2p 0 2p -1 R y =30.28(5) mev 1s = 0 E b =30.28meV m*=0.214m Magnetic Field (T) A. Wysmolek et al. PRB 74, (2006)
35 Rekombinacja par donor-akceptor (jeden z podstawowych kanałów rekombinacji promienistej półprzewodnikach domieszkowanych)
36 Pary donor-akceptor D 0 A E lum E E D c.b. D + A e-a R E A E lum = E g - E A - E D + e 2 /(ε R) v.b.
37 Emisja par donor-akceptor GaN:Mg LO + R n - dyskretne odległości D-A PL intensity (arb.units) 8,0 K 15 K 25 K 32 K 39 K 46 K 53 K 66 K dyskretne linie emisyjne 3,32 3,34 3,36 3,38 3,40 3,42 Energy (ev)
38 Emisja par donor-akceptor w GaN 3.40 GaN: Mg Energ gy (ev) /R n (Å -1 ) E lum = E g - E A - E D + e 2 /(4π ε 0 ε s R n ) E D, E A, ε s
39 Historyczne widma par w GaP D. G. Thomas et al. Phys. Rev. 133, A269 (1964)
40 Luminescencja par donor-akceptor w GaAs Szerokie linie luminescencyjne! Czy z tego można cos wydobyć? n-gaas Ε ex =1.542 ev DAP e-a 14 T Intensity (a arb. units) 12 T 10 T 8 T 6 T 4 T 2 T 0 T Energy (ev)
41 Selektywne pobudzanie użyteczna technika rezonansowa (SPL) ev ev 1s-2s/2p n-gaas T = 4.2 K B = 0 T 2s D 1s D Intensity (a arb. units) ev ev ev ev 1s A E exc - E lum = E D 1/R ev ev ev ev Energy shift (mev)
42 Selektywna spektroskopia par donor-akceptor E lum = E g - E A - E D + e 2 /(4π ε 0 ε s R n ) Donor 2s D E D 1s D R 1 > R 2 c.b. E D 2s D 1s D c.b. E exc E lum E exc E lum 1s A 1s A Akceptor v.b. v.b.
43 SPL w polu magnetycznym ev n-gaas T = 4.2 K B = 14 T 1s-5g-4 1s-4f- 1s-2s 1s-3d-1-2 1s-4f-3 1s-2p0 1s-3d-2 1s-2p-1 0 T 1s-2s/2p n-gaas T= 4.2 K ev ev ev ev Intensity (arb. units) Intensity (arb. units) 14 T 1s-2p +1 1s-2p -1 1s-3d -2 1s-2p ev Energy shift (mev) Energy shift (mev)
44 Donor w GaAs 15 GaAs 4.2 K 1s-2p +1 shift (mev) Energy s-2s 1s-3d -1 1s-2p 0 1s-5g -4 (?) 1s-4f -3 1s-3d -2 1s-2p -1 Teoria: P. C. Makado and N. C. Mc. Gill, J. Phys. C 19, 873 (1986) Magnetic field (T)
45
46 B=230 T, γ=0.01 C. Moran, T. R. Marsh, and V. S. Dhillon (1998)
