1 Wykład 12 Fale materii: elektrony, neutrony, lekkie atomy Neutrony generowane w reaktorze są spowalniane w wyniku zderzeń z moderatorem (grafitem) do V = 4 km/s, co odpowiada energii E=0.08 ev a energia ta odpowiada λ = 1 Å Neutrony oddziaływają z : jądrami (można wyznaczyć gęstość prawdopodobieństwa znalezienia jąder), wyznaczyć krzywe dyspersyjne fononów momentami magnetycznymi jąder. J. Ginter

2 Wykład 12 Elektrony mają ładunek elektryczny i oddziaływają silnie z materią, wnikają bardzo płytko. Zjawisko ugięcia elektronów pozwala na badania strukturalne powierzchni oraz bardzo cienkich warstw Elektrony T. Stacewicz & A. Witowski

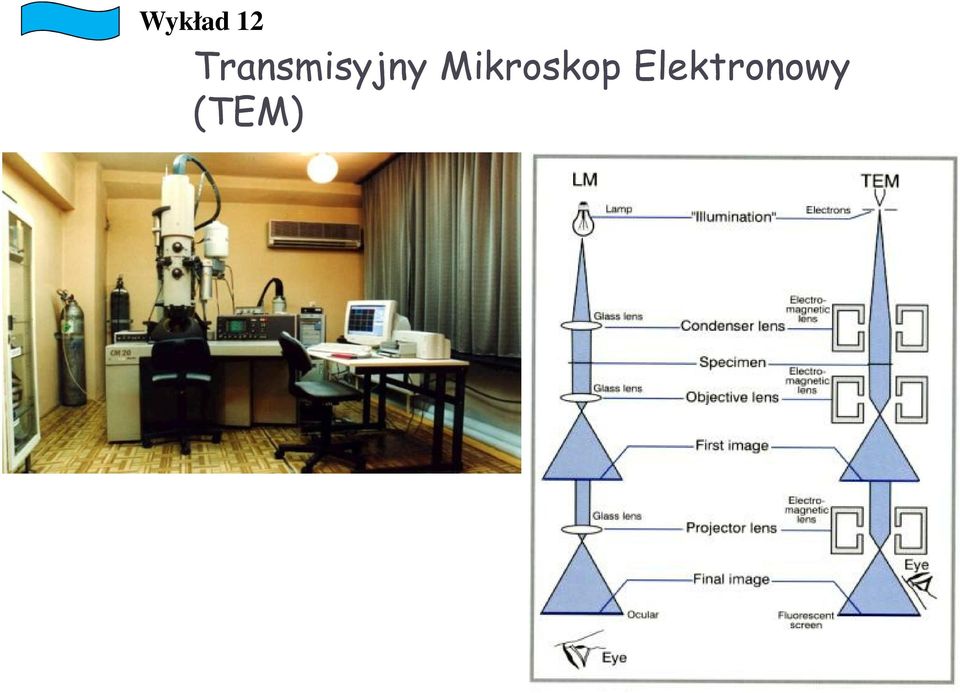

3 Wykład 12 Transmisyjny Mikroskop Elektronowy (TEM)

4 Transmisyjny mikroskop elektronowy (SEM) HRTEM High Resolution TEM) J. Borysiuk

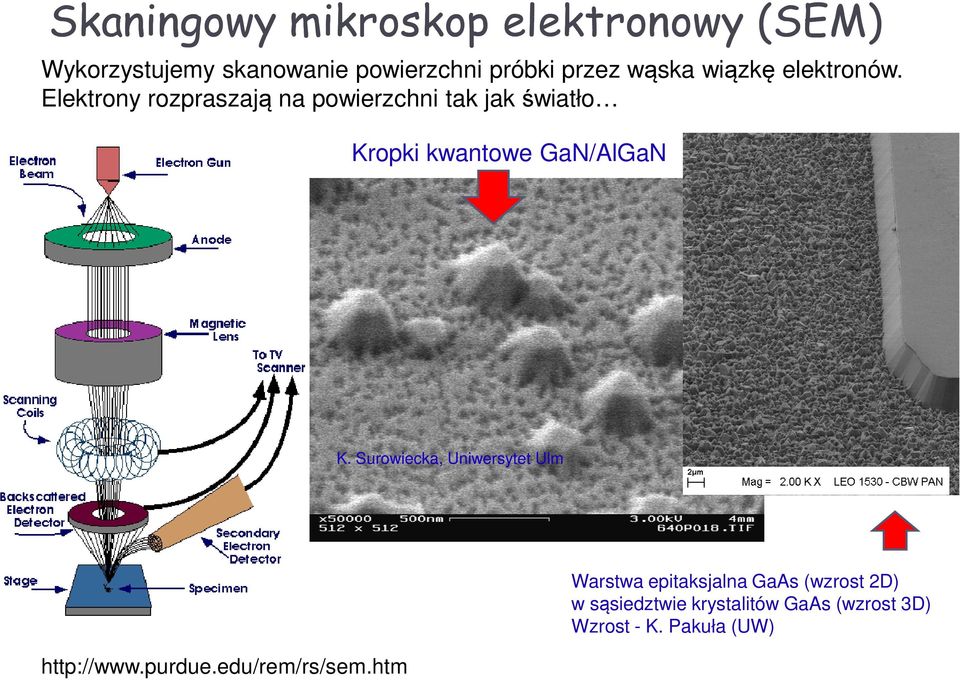

5 Skaningowy mikroskop elektronowy (SEM) Wykorzystujemy skanowanie powierzchni próbki przez wąska wiązkę elektronów. Elektrony rozpraszają na powierzchni tak jak światło Kropki kwantowe GaN/AlGaN K. Surowiecka, Uniwersytet Ulm Warstwa epitaksjalna GaAs (wzrost 2D) w sąsiedztwie krystalitów GaAs (wzrost 3D) Wzrost - K. Pakuła (UW)

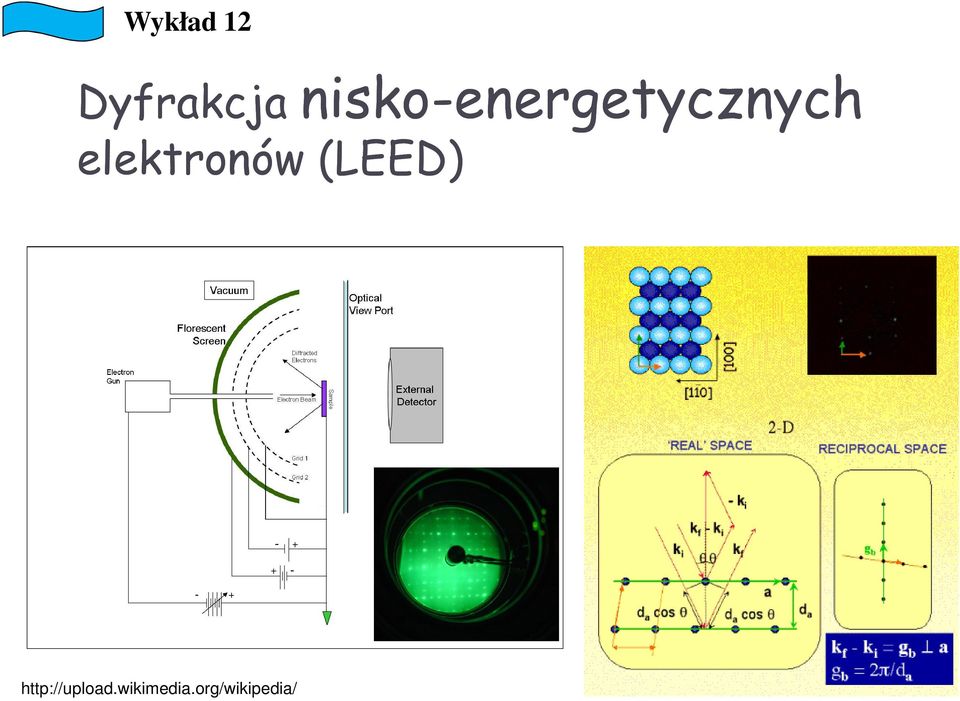

6 Wykład 12 Dyfrakcja nisko elektronów (LEED) nisko-energetycznych

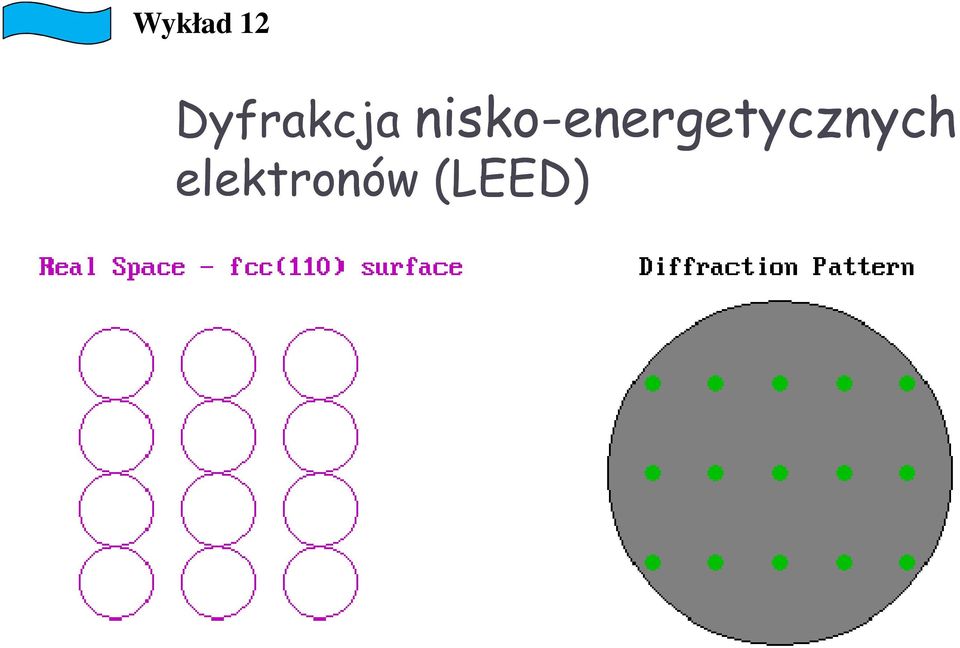

7 Wykład 12 Dyfrakcja nisko elektronów (LEED) nisko-energetycznych

8 Wykład 11 Skaningowy Mikroskop Tunelowy (STM)

9 Wykład 11 Skaningowy Mikroskop Tunelowy (STM) J T VT exp( A Φd) d A=1.025 (ev) -0.5 Ǻ -1 Φ praca wyjścia

10

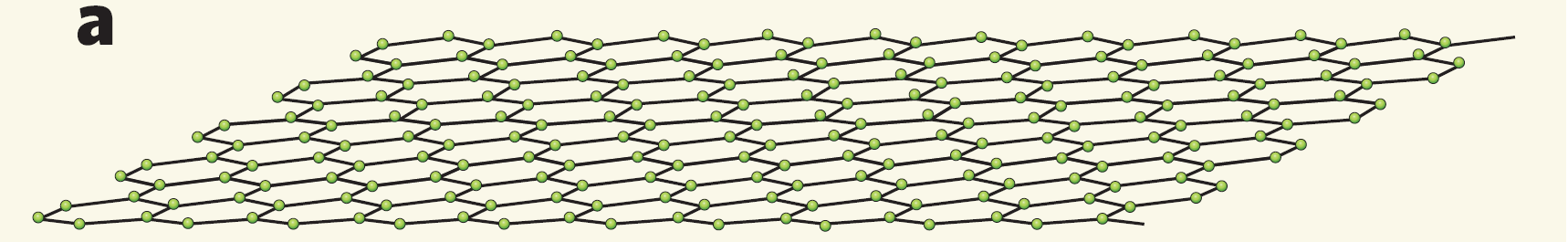

11 Wykład 12 Pojedyncza warstwa grafitu, grafen fulereny nanorurki grafit Podstawowy budulec dla struktur węglowych.

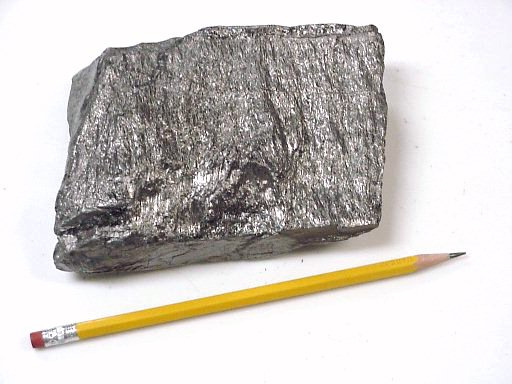

12 Wykład 12 Grafit 1.42 Å 3.35 Å γ 1 = 0.39 ev γ 0 = 3.12 ev

13

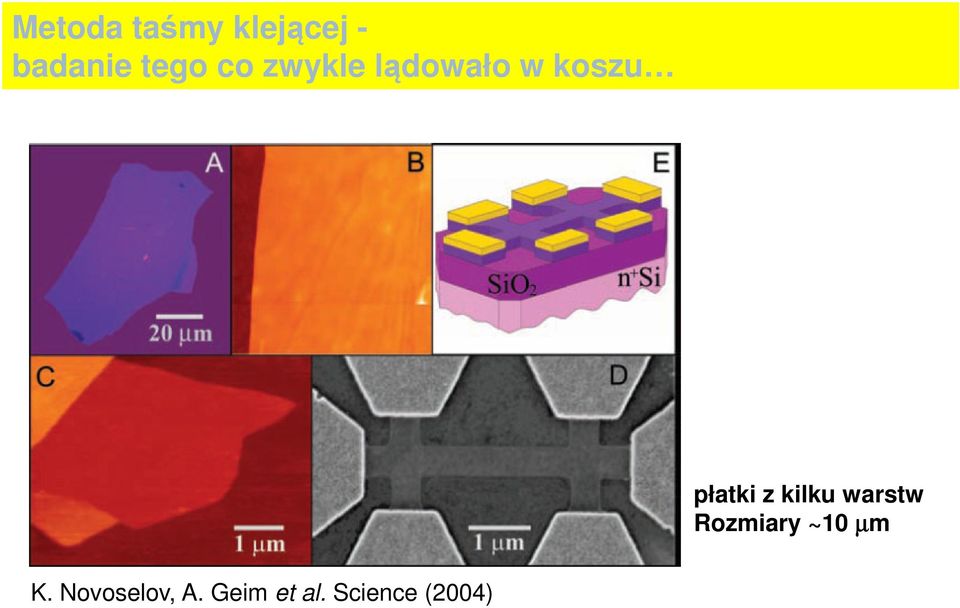

14 Metoda taśmy klejącej - badanie tego co zwykle lądowało w koszu płatki z kilku warstw Rozmiary ~10 µm K. Novoselov, A. Geim et al. Science (2004)

15 Wykład 12 Komórka elementarna grafenu J. Blinowski et al., J. Physique 41 (1980) 47-58

16 Wykład 12 Mikroskop tunelowy (STM) Grafen na podłożu 4H-SiC(0001), strona Si (R.Bożek)

17 Wykład 12 Grafen - Elektronowy mikroskop transmisyjny HRTEM (wysoka rozdzielczość) Pierwsza warstwa na stronie C jest oddalona od SiC przeszlo 3Å. Oznacza to mniejsze oddziaływanie z SiC J. Borysiuk et al. J. Appl. Phys. 105,

18 Inne metody wytwarzania grafenu

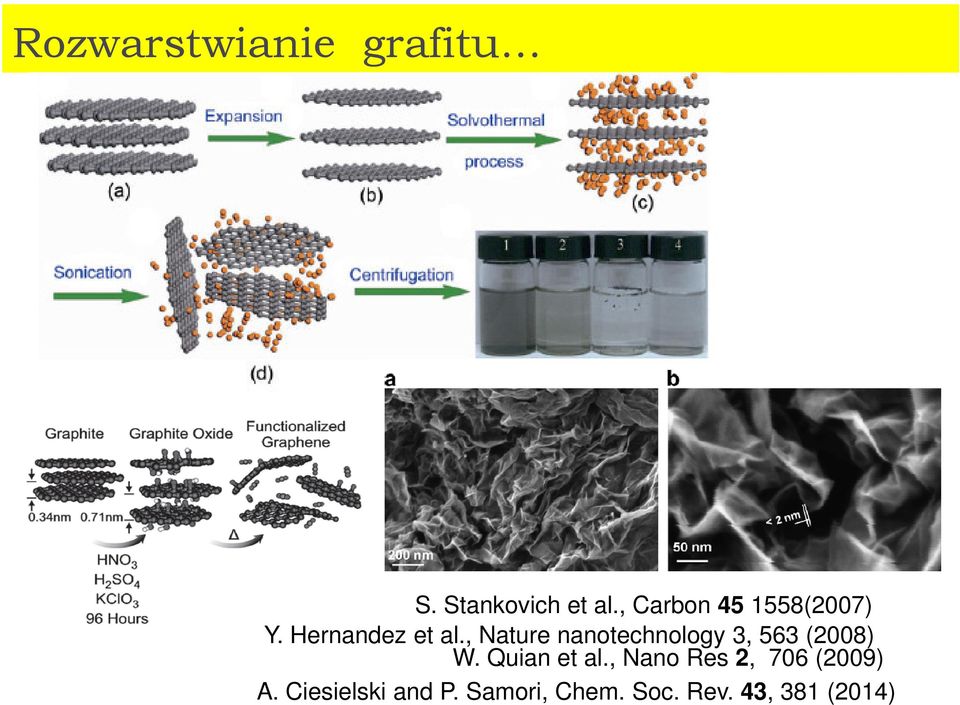

19 Rozwarstwianie grafitu S. Stankovich et al., Carbon (2007) Y. Hernandez et al., Nature nanotechnology 3, 563 (2008) W. Quian et al., Nano Res 2, 706 (2009) A. Ciesielski and P. Samori, Chem. Soc. Rev. 43, 381 (2014)

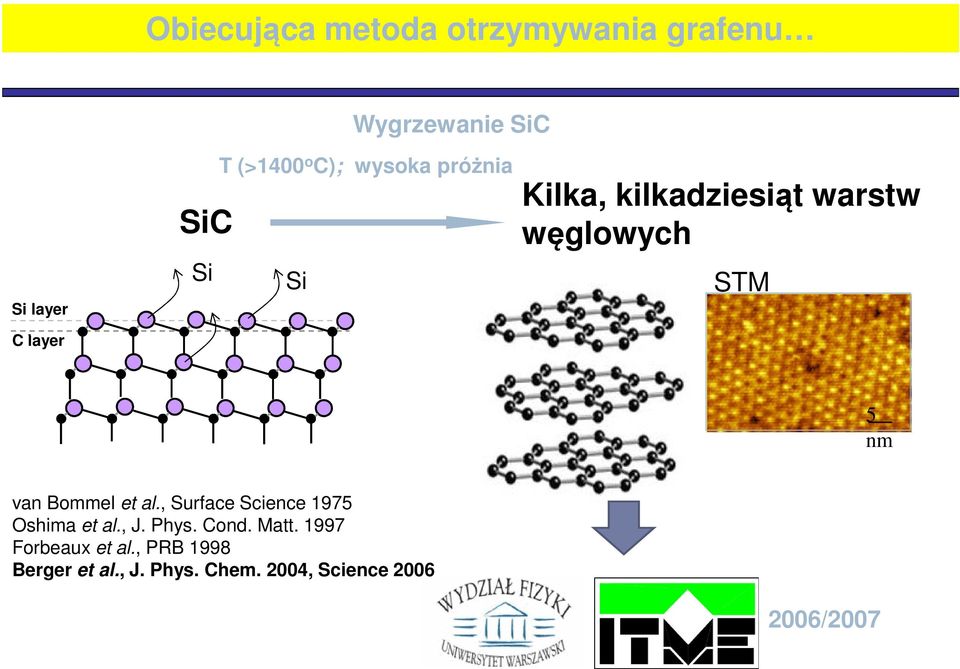

20 Obiecująca metoda otrzymywania grafenu Wygrzewanie SiC SiC T (>1400 o C); wysoka próżnia Kilka, kilkadziesiąt warstw węglowych Si Si STM Si layer C layer 5 nm van Bommel et al., Surface Science 1975 Oshima et al., J. Phys. Cond. Matt Forbeaux et al., PRB 1998 Berger et al., J. Phys. Chem. 2004, Science /2007

21 Nowy pomysł: prawdziwa epitaksja (osadzanie) Zalety kontrola transportu masy mniejsze naprężenia warstw mniejsza wrażliwość na stopnie na podłożach lepsza kontrola grubości kompatybilność z technologia SiC

22

23 Grafen roll-to-roll Bae et al. NATURE NANOTECHNOLOGY 5,574 (2010)

24 Bae et al. NATURE NANOTECHNOLOGY 5,574 (2010)

25 Produkcja grafenu w Polsce Źródło: ARP

26 Sprawdźmy co można kupić!

27

28 Mikroskop AFM mikroskop optyczny z kamerą AFM ~25cm podstawa MultiMode AFM +Nanoscope IIIa Digital Instruments (obecnie Veeco)

29 Budowa mikroskopu AFM: ruchoma próbka Mikroskop optyczny z kamerą Regulacja położenia dźwigni w płaszczyźnie Skaner Uchwyt dźwigni Głowica Mocowanie skanera Wyświetlacz Przewody Baza Podstawka

30 Tryb kontaktowy ( contact mode )

31 Tryb kontaktowy ( contact mode )

32 (TappingMode TM AFM)

33 EFM Electric Force Microscopy (Kelvin Probe Microscopy) F( x) = F( x ) + 0 F x ( x x ) ω 0 = 1 F ω 0 2 x k Siła elektryczna (gradient) zmiana częstości rezonansowej Pętla sprzężenia zwrotnego: utrzymanie rezonansu Przyciąganie Spadek częstości Odpychanie Wzrost częstości Doświadczenie w skali makro z ciężarkiem na brzeszczocie i magnesami

34 Wykład 12 Mikroskop sił atomowych (AFM) GaAs Dyslokacja w InSb GaAs/(Ga,Mn)As AFM MFM Journal of Applied Physics

35 Dioda Schottky ego Au/GaN (złącze metal-półprzewodnik) topografia granica półprzezroczystej warstwy Au potencjał Rafał Bożek (Wydział Fizyki UW)

36 GaN GaN LT Buffer sapphire 2.2µm potecjał (KPFM) topografia (AFM) Rafał Bożek (Wydział Fizyki UW)

37 MFM Magnetic Force Microscopy F( x) = F( x ) + 0 F x ( x x ) ω 0 = 1 F ω 0 2 x k Siła magnetyczna (gradient) zmiana częstości rezonansowej Pętla sprzężenia zwrotnego: utrzymanie rezonansu Przyciąganie Wzrost częstości Odpychanie Spadek częstości

38 Mikroskop sił magnetycznych (MFM) Rafał Bożek (Wydział Fizyki UW)

39 Nanorurki węglowe L. Forroro et al. Electronic and mechanical properties of carbon nanotubes,

40 Moduł Younga dla nanorurki? F = N L. Forroro et al. Electronic and mechanical properties of carbon nanotubes (Wikipedia) A. Volodin et al.,phys. Rev. Lett. 84, 3342 (2000) Palaci et al., Phys. Rev. Lett. 94, (2005)

41 Wykład 12 Porównanie mikroskopów Mikroskop optyczny STM AFM Rozdzielczość: x, y 1.0 µm 0.1 nm 2 10 nm Rozdzielczość: nm 0.1 nm z Powiększenie próbka próbka przezroczysta nierówności < 10µm nierówności < 10µm
