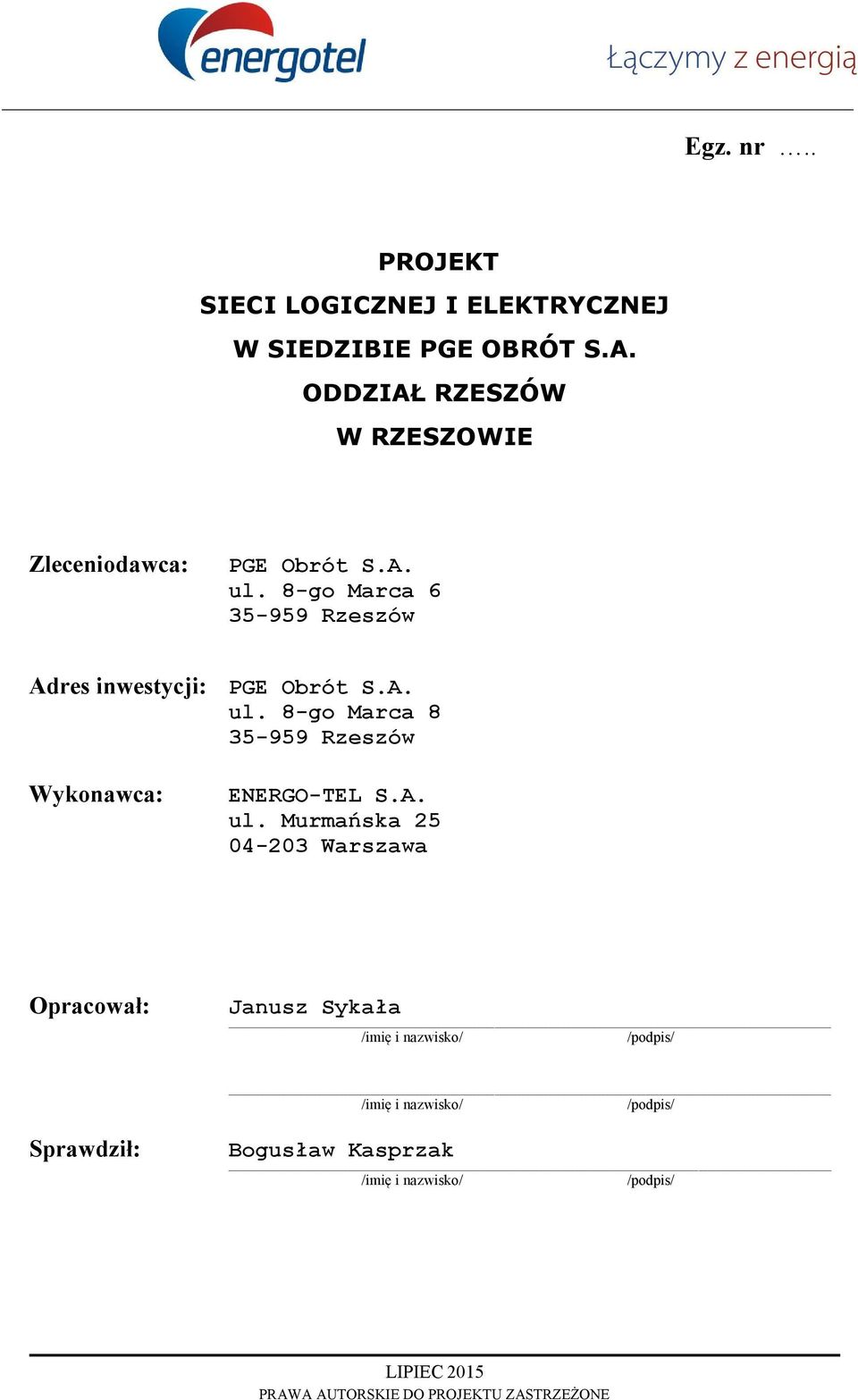

1 Egz. nr.. PROJEKT SIECI LOGICZNEJ I ELEKTRYCZNEJ W SIEDZIBIE PGE OBRÓT S.A. ODDZIAŁ RZESZÓW W RZESZOWIE Zlecenidawca: PGE Obrót S.A. ul. 8-g Marca Rzeszów Adres inwestycji: PGE Obrót S.A. ul. 8-g Marca Rzeszów Wyknawca: ENERGO-TEL S.A. ul. Murmańska Warszawa Opracwał: Janusz Sykała /imię i nazwisk/ /pdpis/ /imię i nazwisk/ /pdpis/ Sprawdził: Bgusław Kasprzak /imię i nazwisk/ /pdpis/ PRAWA AUTORSKIE DO PROJEKTU ZASTRZEŻONE

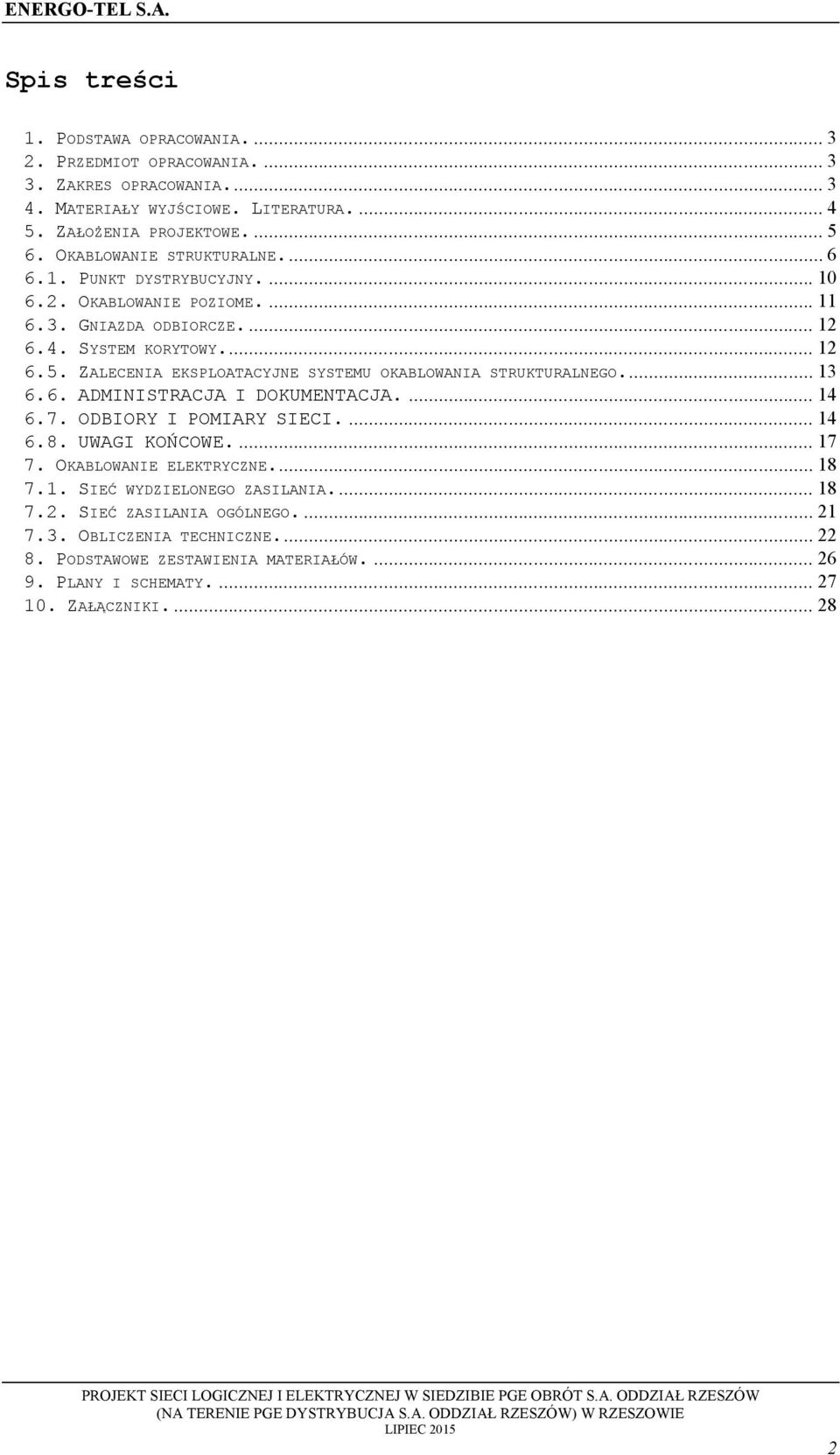

2 Spis treści 1. PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA ZAKRES OPRACOWANIA MATERIAŁY WYJŚCIOWE. LITERATURA ZAŁOŻENIA PROJEKTOWE OKABLOWANIE STRUKTURALNE PUNKT DYSTRYBUCYJNY OKABLOWANIE POZIOME GNIAZDA ODBIORCZE SYSTEM KORYTOWY ZALECENIA EKSPLOATACYJNE SYSTEMU OKABLOWANIA STRUKTURALNEGO ADMINISTRACJA I DOKUMENTACJA ODBIORY I POMIARY SIECI UWAGI KOŃCOWE OKABLOWANIE ELEKTRYCZNE SIEĆ WYDZIELONEGO ZASILANIA SIEĆ ZASILANIA OGÓLNEGO OBLICZENIA TECHNICZNE PODSTAWOWE ZESTAWIENIA MATERIAŁÓW PLANY I SCHEMATY ZAŁĄCZNIKI

3 1. Pdstawa pracwania Umwa na wyknanie sieci lgicznej i elektrycznej w biekcie PGE Dystrybucja S.A., Oddział Rzeszów (pmieszczenia biurwca) użytkwanych przez PGE Obrót S.A. O/Rzeszów; 1.2. Wizje lkalne raz uzgdnienia przeprwadzne ze Zlecenidawcą raz Właścicielem biektu; 1.3. Archiwalne dkumentacje architektniczne przedmitweg budynku udstępnine przez PGE Obrót S.A.; 1.4. Ogólne wytyczne Zlecenidawcy prac. 2. Przedmit pracwania Przedmitem pracwania jest instalacja sieci lgicznej i elektrycznej (sieci zasilania gólneg i dedykwaneg na ptrzeby stanwisk kmputerwych) w adaptwanych pmieszczeniach biurwca Oddziału spółki PGE Dystrybucja S.A. użytkwanym przez PGE Obrót S.A. Oddział Rzeszów. 3. Zakres pracwania. Prjektwana instalacja bejmuje następujące elementy: 3.1. Opis funkcjnalny, kreślenie pdstawwych kmpnentów kablwania; 3.2. Strukturę wyknanej sieci telekmunikacyjnej w pmieszczeniach; 3.3. Pśredni punkt dystrybucyjny; 3.4. Spsób prwadzenia instalacji, spsób numeracji przyłączy; 3.5. Kryteria pmiarwe przy dbirze; 3.6. Strukturę wyknanej sieci elektrycznej w pmieszczeniach; 3.7. Schematy tablic zasilających 3.8. Rzuty pszczególnych pmieszczeń, gdzie rzmieszczn nw prjektwane przyłącza lgiczne wraz z instalacją zasilającą na ptrzeby sieci kmputerwej raz stwarzyszne z nimi gniazda gólnej sieci zasilającej; 3.9. Pzstałe wytyczne pmiarwe, instalacyjne, inne wymagania, itp. 3

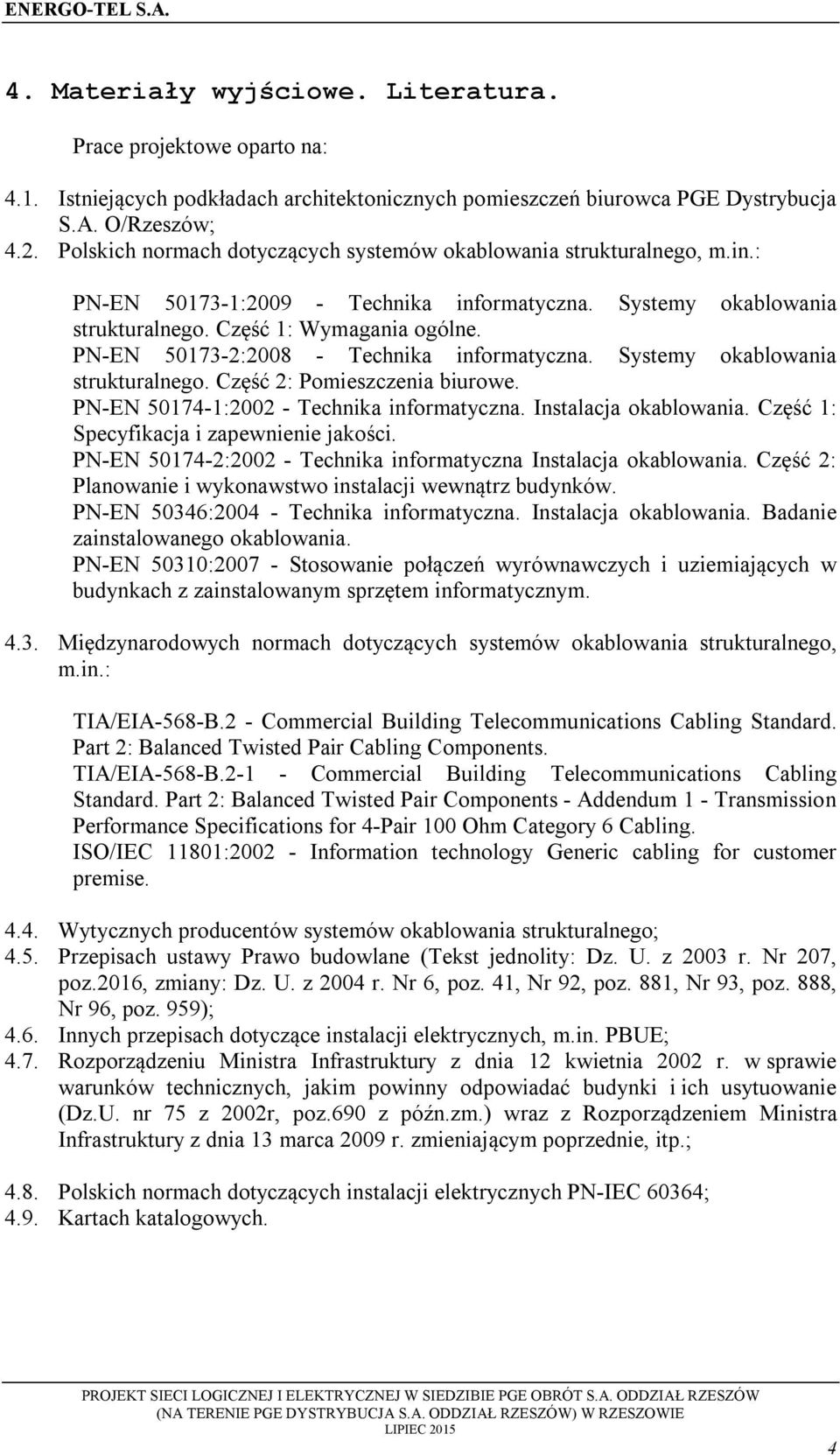

4 4. Materiały wyjściwe. Literatura. Prace prjektwe part na: 4.1. Istniejących pdkładach architektnicznych pmieszczeń biurwca PGE Dystrybucja S.A. O/Rzeszów; 4.2. Plskich nrmach dtyczących systemów kablwania strukturalneg, m.in.: PN-EN : Technika infrmatyczna. Systemy kablwania strukturalneg. Część 1: Wymagania gólne. PN-EN : Technika infrmatyczna. Systemy kablwania strukturalneg. Część 2: Pmieszczenia biurwe. PN-EN : Technika infrmatyczna. Instalacja kablwania. Część 1: Specyfikacja i zapewnienie jakści. PN-EN : Technika infrmatyczna Instalacja kablwania. Część 2: Planwanie i wyknawstw instalacji wewnątrz budynków. PN-EN 50346: Technika infrmatyczna. Instalacja kablwania. Badanie zainstalwaneg kablwania. PN-EN 50310: Stswanie płączeń wyrównawczych i uziemiających w budynkach z zainstalwanym sprzętem infrmatycznym Międzynardwych nrmach dtyczących systemów kablwania strukturalneg, m.in.: TIA/EIA-568-B.2 - Cmmercial Building Telecmmunicatins Cabling Standard. Part 2: Balanced Twisted Pair Cabling Cmpnents. TIA/EIA-568-B Cmmercial Building Telecmmunicatins Cabling Standard. Part 2: Balanced Twisted Pair Cmpnents - Addendum 1 - Transmissin Perfrmance Specificatins fr 4-Pair 100 Ohm Categry 6 Cabling. ISO/IEC 11801: Infrmatin technlgy Generic cabling fr custmer premise Wytycznych prducentów systemów kablwania strukturalneg; 4.5. Przepisach ustawy Praw budwlane (Tekst jednlity: Dz. U. z 2003 r. Nr 207, pz.2016, zmiany: Dz. U. z 2004 r. Nr 6, pz. 41, Nr 92, pz. 881, Nr 93, pz. 888, Nr 96, pz. 959); 4.6. Innych przepisach dtyczące instalacji elektrycznych, m.in. PBUE; 4.7. Rzprządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim pwinny dpwiadać budynki i ich usytuwanie (Dz.U. nr 75 z 2002r, pz.690 z późn.zm.) wraz z Rzprządzeniem Ministra Infrastruktury z dnia 13 marca 2009 r. zmieniającym pprzednie, itp.; 4.8. Plskich nrmach dtyczących instalacji elektrycznych PN-IEC 60364; 4.9. Kartach katalgwych. 4

5 5. Załżenia prjektwe. Zgdnie z wytycznymi Zamawiająceg celem prjektwanej sieci teleinfrmatycznej jest kmpatybilnść prjektwanej sieci strukturalnej z istniejącym w biekcie kablwaniem kmputerwym i kablwaniem telefnicznym. Załżenia prjektwe i przyjęta architektura rzwiązania: Ilść stanwisk rbczych wynika ze wskazówek Użytkwnika wg tabeli 1, przy czym ich stateczna i precyzyjna lkalizacja pwinna być ustalna z wyknawcą kablwania przed rzpczęciem prac; Okablwanie pzime z budynku zstanie sprwadzne d Punktu Dystrybucyjneg GPD który znajduje się na parterze w budynku biurwca pm. 16; Okablwanie pzime z budynku sprwadzne d Punktu Dystrybucyjneg PDantresla pzstaje bez zmian; Na dcinku d punktu dystrybucyjneg (panela krsweg) d punktu kńcweg (gniazda naścienneg) nie mżna wyknywać łączy pśrednich; Maksymalna długść kabla instalacyjneg (tzw. łącza stałeg) nie mże przekrczyć 90 metrów; Punkt Dystrybucyjny GPD będzie składał się z 2 stjaków 19 wyskści rbczej 45U; Okablwanie strukturalne ma być prwadzne pdwójnie nieekranwanym kablem typu U/UTP paśmie przenszenia minimum 650MHz w słnie niepalnej LSZH; Okablwanie szkieletwe światłwdwe zaprjektwane zstał w parciu kabel XG/OM3 uniwersalny 12x50/125/250μm, pasm 1500/500, tłumienie 2.7/0.7dB, luźna tuba, ULSZH; System kablwania szkieletweg światłwdweg ma psiadać wydajnść klasy OF 300 i być wyknany w parciu interfejs SC w knfiguracji wtyk adapter wtyk; Okablwanie szkieletwe telefniczne ma być prwadzne kablem wielparwym U/UTP 50 par kat.3, drut 24AWG i zakńczne w Punktach Dystrybucyjnych na panelach telefnicznych 50 prtwych. Śrdwisk, w którym będzie instalwany sprzęt kablwy jest śrdwiskiem biurwym i zstał n sklasyfikwane jak M 1 I 1 C 1 E 1 (łagdne) wg. specyfikacji śrdwiska instalacji kablwania (MICE) zgdnie z PN-EN :2007. Dedykwana instalacja elektryczna będzie zasilana pprzez Agregat prądtwórczy raz UPS pdtrzymujący w razie awarii napięcie w prjektwanej instalacji. Punktem kncentracji kablwania elektryczneg będą lkalne rzdzielnie elektryczne TK0 d TK4 zamntwane na pszczególnych kndygnacjach biurwca. 5

6 Rzdzielnie zstaną zabezpieczne wyłącznikiem głównym i wyłącznikami bwdwymi. Obwdy dbircze będą zabezpieczne wyłącznikami różnicw prądwymi I=30mA. Instalacja zstanie zabezpieczna przed włączaniem urządzeń gólneg użytku pprzez zastswanie dpwiednich gniazd z blkadami. Instalacja będzie trójprzewdwa z przewdem chrnnym. Prjektwana instalacja spełnia wymagania Plskich Nrm raz bwiązujących przepisów. 6. Okablwanie strukturalne. Istniejące kablwanie strukturalne w pmieszczeniach biurwca wyknane jest na bazie kmpnentów nieekranwanych kategrii 6 firmy R&M. System kablwania lgiczneg wyknany zstał z wykrzystaniem jedneg główneg punktu dystrybucyjneg GPD zlkalizwaneg na parterze w pm. 16 raz pśrednieg punktu dystrybucyjneg PD-antresla zlkalizwaneg na antresli przy dużej Sali knferencyjnej. Okablwanie t pzstaje bez zmian d dalszeg wykrzystania. Nwe kablwanie w pmieszczeniach biurwych zaprjektwan na bazie kmpnentów nieekranwanych kategrii 6a firmy R&M. System kablwania lgiczneg zaprjektwan z wykrzystaniem jedneg punktu dystrybucyjneg GPD zlkalizwaneg na parterze w pm. 16, serwerwnia. Rzwiązanie takie zapewnia spełnienie warunku dpuszczalnej długści kabla UTP kat.6a. Długść kabla zgdnie z nrmą EIA/TIA 568 nie mże przekraczać 90 m d PD d przyłącza (bez uwzględnienia kabli krswych raz przyłączeniwych, na które rezerwuje się łącznie 10 m). Wykaz zaptrzebwania ilści gniazd lgicznych PARTER Departament, Biur m 2 ilść sób ilść m 2 /sbę Istniejąca ilść gniazd PEL Wymagana ilść gniazd PEL Prjektwa na ilść gniazd PEL 2 Biur Administracji, kancelaria Departament Zakupów i Administracji 11,2 1 11, Biur Administracji 11,55 2 5,78 0,5 3 2,5 4a Biur Administracji 11,55 2 5, Biur Zakupów i Inwestycji 11, , a Biur Zakupów i Inwestycji 11,45 2 5, Biur Zakupów i Inwestycji 11,45 2 5,

7 7 Biur Revenue Assurance 11,6 2 5, AK -Kmbatanci 11,4 2 5, Biur Administracji 11,3 2 5, I Piętr Departament Skarbu i Racunkwści Zespół Zarządzania Należnściami , ,3 1 11, a Biur Skarbu , Dział Obsługi Prawnej 11,8 1 11, Dep. Zarządzania Prjektami i Prcesami Strategicznymi 11,5 1 11,50 0,5 3 2,5 107 Zespół Kmunkacji Wewnetrznej 11,6 1 11, Biur Marketingu Handlweg 11,5 1 11, Dział Obsługi Prawnej 11,6 2 5,80 0,5 3 2,5 110 Zespół Kmunikacji Zew. i Wewnetrznej 16,8 3 5, Departament Sprzedazy Agencyjnej 15,5 1 15, Biur Klientów Kluczwych 43,6 1 43, Dyrektr Biura Revenue Assurance i Zarządzania jakścią danych 15,8 1 15,80 0,5 5 4,5 114 Departament Marketingu 30,8 1 30, Departament HR 15,6 1 15, II Piętr Pełnmcnik ds. Ochrny Inf. Niejawnych Biur Zarządzania Zasbami Ludzkimi Związek Zawdwy Pracwników 11,3 1 11, ,6 2 5,80 0,5 3 2,5 11,3 1 11,30 0,5 3 2,5 206 Biur Wsparcia Sprzedazy 11,1 2 5, Biur Wsparca Sprzedazy 11,8 2 5, Biur Wsparcia Sprzedaży 23,5 4 5, Biur Wsparcia Sprzedaży 11,4 1 11,40 0,5 3 2,5 210 Biur Klientów Kluczwych 11,7 2 5,85 0,5 3 2,5 211 Biur Klientów Kluczwych 16,7 3 5, Biur Wsparcia Sprzedaży 31,9 4 7,

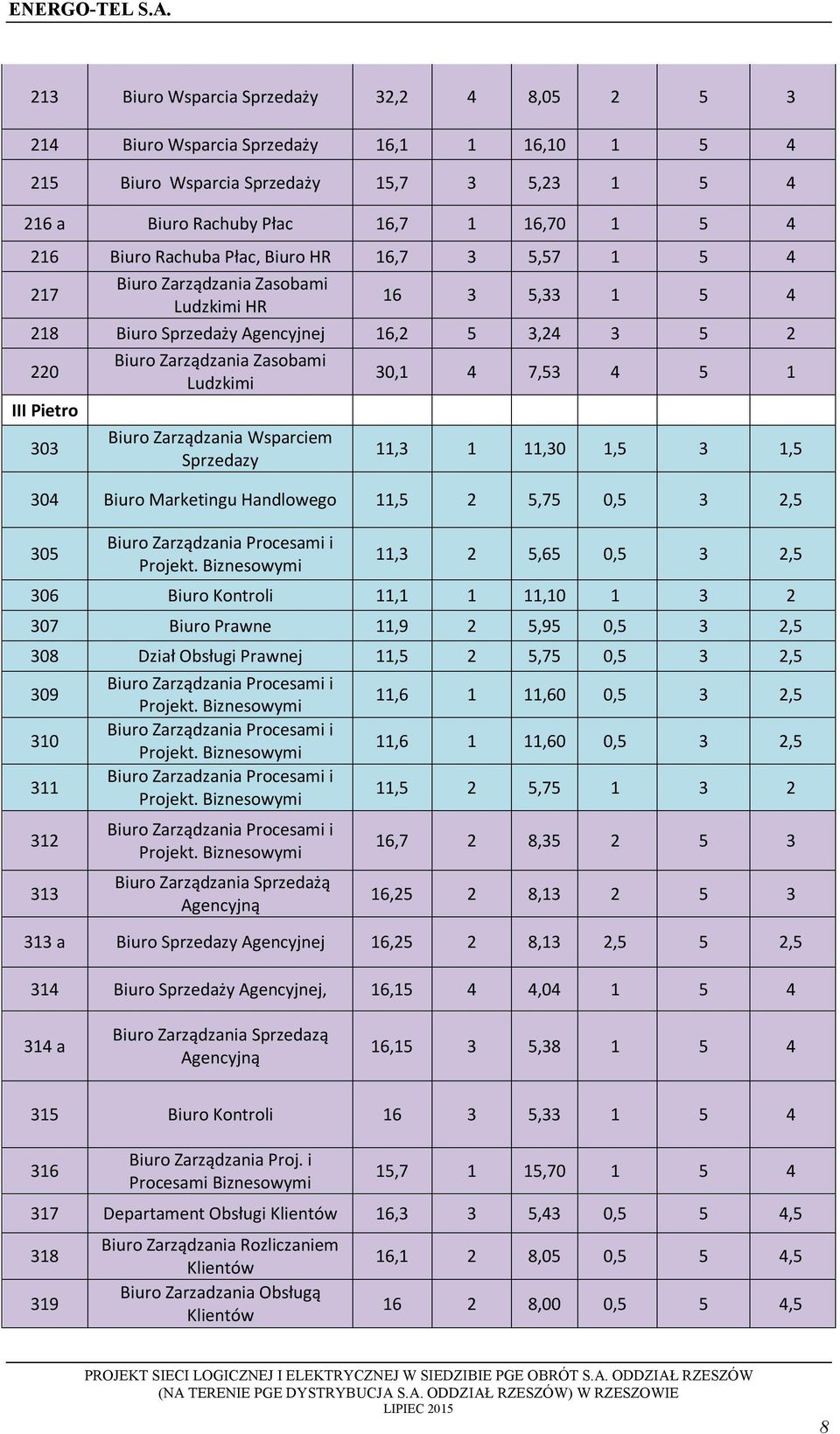

8 213 Biur Wsparcia Sprzedaży 32,2 4 8, Biur Wsparcia Sprzedaży 16,1 1 16, Biur Wsparcia Sprzedaży 15,7 3 5, a Biur Rachuby Płac 16,7 1 16, Biur Rachuba Płac, Biur HR 16,7 3 5, Biur Zarządzania Zasbami Ludzkimi HR , Biur Sprzedaży Agencyjnej 16,2 5 3, Biur Zarządzania Zasbami Ludzkimi 30,1 4 7, III Pietr 303 Biur Zarządzania Wsparciem Sprzedazy 11,3 1 11,30 1,5 3 1,5 304 Biur Marketingu Handlweg 11,5 2 5,75 0,5 3 2,5 305 Biur Zarządzania Prcesami i Prjekt. Bizneswymi 11,3 2 5,65 0,5 3 2,5 306 Biur Kntrli 11,1 1 11, Biur Prawne 11,9 2 5,95 0,5 3 2,5 308 Dział Obsługi Prawnej 11,5 2 5,75 0,5 3 2, Biur Zarządzania Prcesami i Prjekt. Bizneswymi Biur Zarządzania Prcesami i Prjekt. Bizneswymi Biur Zarzadzania Prcesami i Prjekt. Bizneswymi Biur Zarządzania Prcesami i Prjekt. Bizneswymi Biur Zarządzania Sprzedażą Agencyjną 11,6 1 11,60 0,5 3 2,5 11,6 1 11,60 0,5 3 2,5 11,5 2 5, ,7 2 8, ,25 2 8, a Biur Sprzedazy Agencyjnej 16,25 2 8,13 2,5 5 2,5 314 Biur Sprzedaży Agencyjnej, 16,15 4 4, a Biur Zarządzania Sprzedazą Agencyjną 16,15 3 5, Biur Kntrli , Biur Zarządzania Prj. i Prcesami Bizneswymi 15,7 1 15, Departament Obsługi Klientów 16,3 3 5,43 0,5 5 4, Biur Zarządzania Rzliczaniem Klientów Biur Zarzadzania Obsługą Klientów 16,1 2 8,05 0,5 5 4, ,00 0,5 5 4,5 8

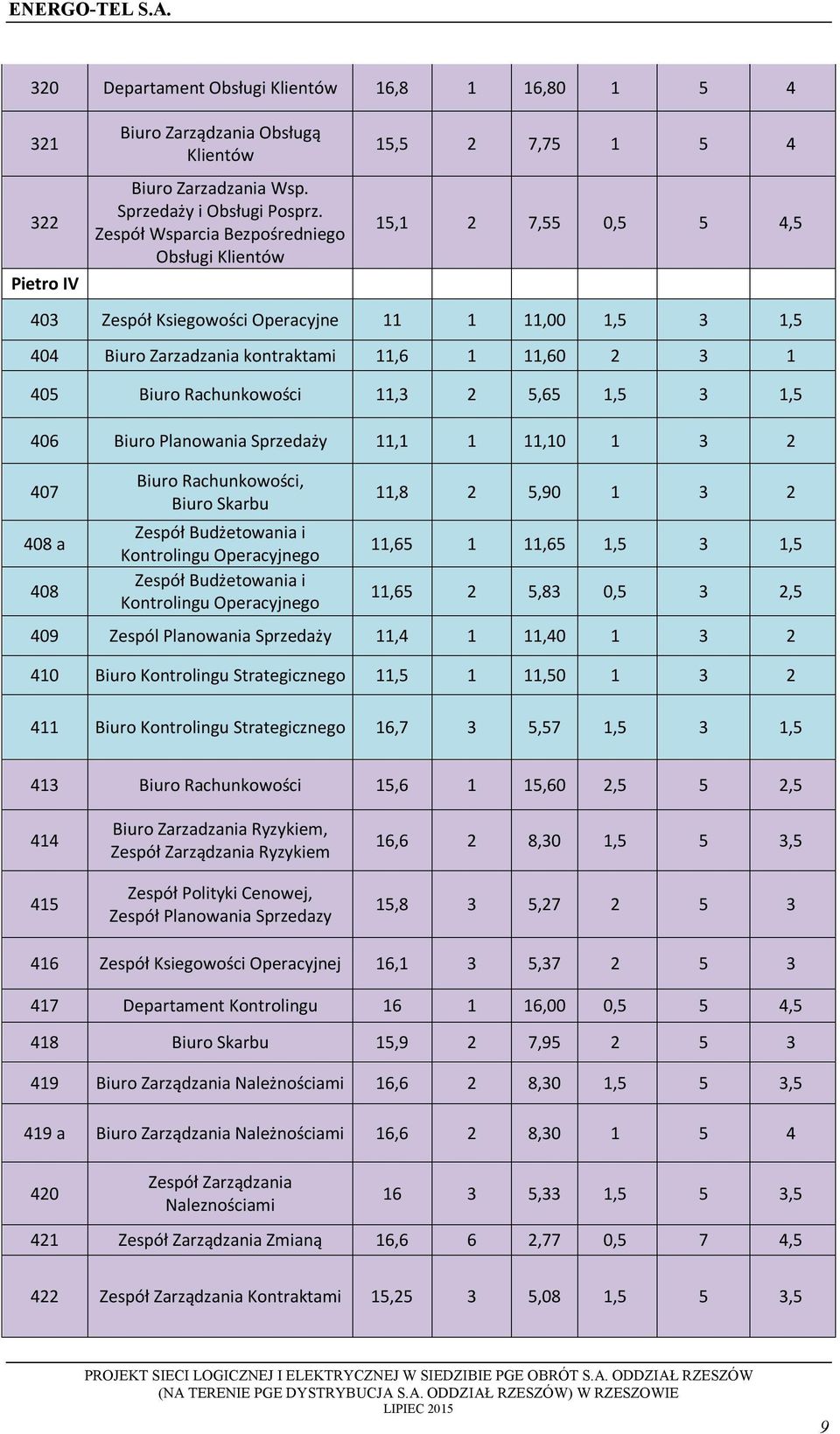

9 320 Departament Obsługi Klientów 16,8 1 16, Pietr IV Biur Zarządzania Obsługą Klientów Biur Zarzadzania Wsp. Sprzedaży i Obsługi Psprz. Zespół Wsparcia Bezpśrednieg Obsługi Klientów 15,5 2 7, ,1 2 7,55 0,5 5 4,5 403 Zespół Ksiegwści Operacyjne ,00 1,5 3 1,5 404 Biur Zarzadzania kntraktami 11,6 1 11, Biur Rachunkwści 11,3 2 5,65 1,5 3 1,5 406 Biur Planwania Sprzedaży 11,1 1 11, a 408 Biur Rachunkwści, Biur Skarbu Zespół Budżetwania i Kntrlingu Operacyjneg Zespół Budżetwania i Kntrlingu Operacyjneg 11,8 2 5, , ,65 1,5 3 1,5 11,65 2 5,83 0,5 3 2,5 409 Zespól Planwania Sprzedaży 11,4 1 11, Biur Kntrlingu Strategiczneg 11,5 1 11, Biur Kntrlingu Strategiczneg 16,7 3 5,57 1,5 3 1,5 413 Biur Rachunkwści 15,6 1 15,60 2,5 5 2, Biur Zarzadzania Ryzykiem, Zespół Zarządzania Ryzykiem Zespół Plityki Cenwej, Zespół Planwania Sprzedazy 16,6 2 8,30 1,5 5 3,5 15,8 3 5, Zespół Ksiegwści Operacyjnej 16,1 3 5, Departament Kntrlingu ,00 0,5 5 4,5 418 Biur Skarbu 15,9 2 7, Biur Zarządzania Należnściami 16,6 2 8,30 1,5 5 3,5 419 a Biur Zarządzania Należnściami 16,6 2 8, Zespół Zarządzania Naleznściami ,33 1,5 5 3,5 421 Zespół Zarządzania Zmianą 16,6 6 2,77 0,5 7 4,5 422 Zespół Zarządzania Kntraktami 15,25 3 5,08 1,5 5 3,5 9

10 422 a Zespół Zarządzania Kntraktami 15,25 3 5, Razem 1280, , Jak punkt PEL (= punkt elektryczn - lgiczny) przyjęt: 1 PEL = 2xRJ45 + 2x230V (DATA) + w miejscach gdy brakuje- [1x230V (gólne)] W kablwaniu hryzntalnym jak medium transmisyjne dla przesyłu danych lgicznych zastswan nieekranwany kabel skrętkwy 4-parwy kategrii 6a. Kabel ten przensi sygnał częsttliwści d 650 MHz. Wyknane rzwiązanie gwarantuje twartść systemu na wszelkie zastswania w dziedzinie telefnii, transmisji danych, techniki vide i systemów sterwania. W kablwaniu pzimym każde gniazd dbircze jest pdłączne d panela w punkcie dystrybucyjnym GPD. Dzięki wykrzystaniu tplgii fizycznej gwiazdy każde stanwisk jest niezależne d innych. Dlateg też zmiany dknywane dla jedneg z nich nie będą miały wpływu na inne. Ewentualne uszkdzenia są niezwykle łatwe w izlacji i naprawie. Pnadt struktura taka umżliwia w łatwy i przejrzysty spsób wydrębnianie niezależnych pdsystemów lgicznych w ramach istniejąceg większeg systemu sieciweg Punkty dystrybucyjne Główny punkt dystrybucyjny Główny punkt dystrybucyjny sieci GPD zlkalizwany jest w pmieszczeniu serwera pm. 16 na parterze budynku, wyknan w pstaci stjaka 19 wyskści 45U typu ZPAS raz drugieg stjaka 19 45U z urządzeniami aktywnymi istniejącej sieci kmputerwej. GPD bsługuje istniejące gniazda na 5 kndygnacjach budynku administracyjneg biurwca pza pmieszczeniami Zarządu raz Dużą Salą knferencyjną i Kancelarią. Ze względu na rzbudwę sieci kmputerwej ddatkwe 450 trów skrętkwych w biurwcu, raz ze względu na brak miejsca na becnych stjakach należy rzbudwać GPD w ten spsób, że należy dstawić ddatkwe dwa stjaki 19 45U typu ZPAS. W jednym z nich zaterminwać kńce nweg kablwanie strukturalneg, zaś drugi stjak przewidziany będzie na urządzenia aktywne dla nwej sieci. Ddatkwy stjak wypsażyć w : - 8 paneli rzdzielczych -R&M Glbal nieekranwane kat.6a z wyjściami 60xRJ45, stanwiące zakńczenie kablwania pzimeg dla kabli UTP kat.6a wykrzystywanych d dystrybucji sygnałów sieci kmputerwej; - 8 paneli 1U z wieszakami służące d rzprwadzenia kabli krswych. - 1 panel telefniczny 1U 50xRJ-45 kat.3 stanwiący zakńczenie płączenia z GPD budynku. - 1 panel światłwdwy 1U 12 x SC duplex 10

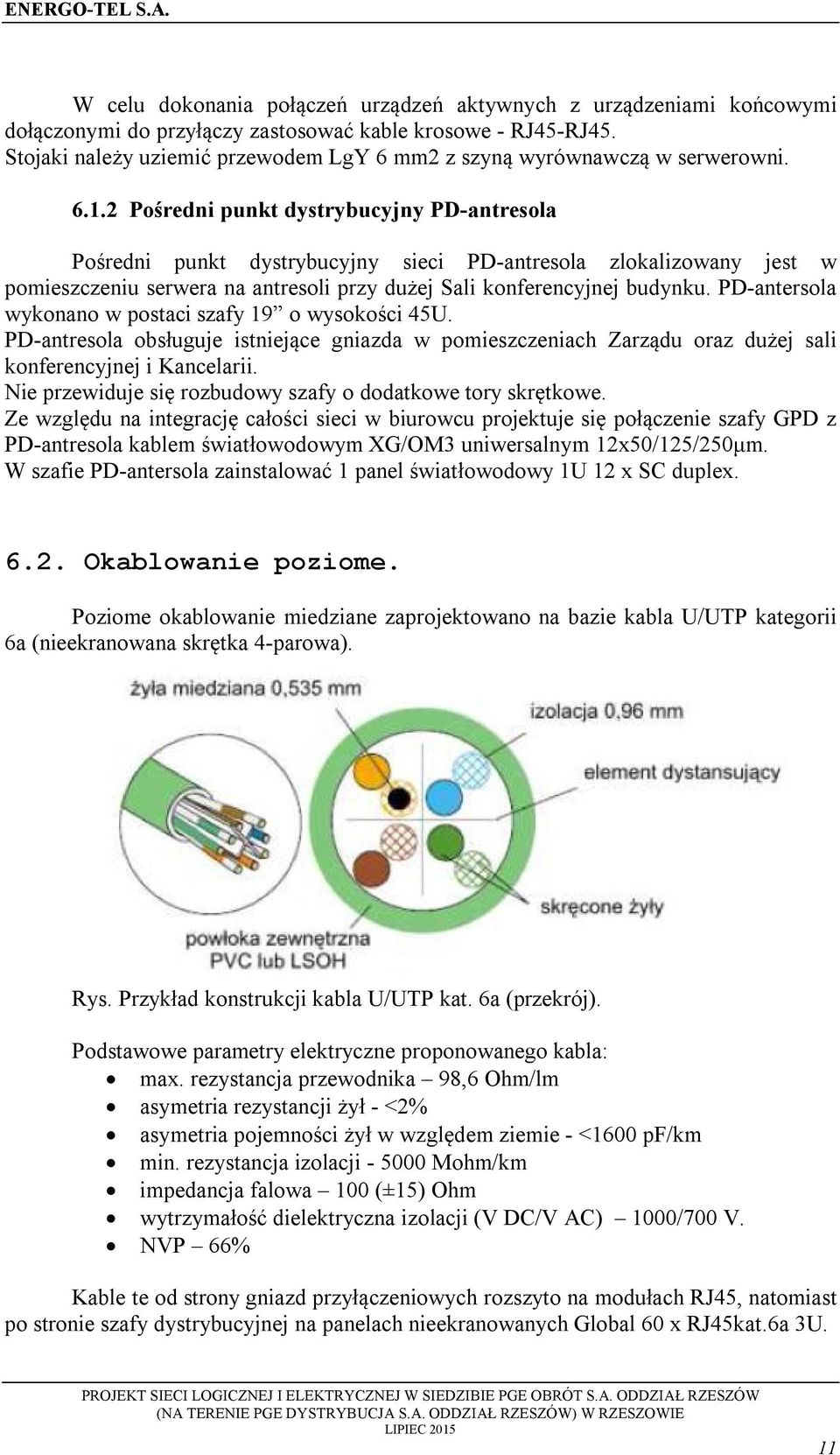

11 W celu dknania płączeń urządzeń aktywnych z urządzeniami kńcwymi dłącznymi d przyłączy zastswać kable krswe - RJ45-RJ45. Stjaki należy uziemić przewdem LgY 6 mm2 z szyną wyrównawczą w serwerwni Pśredni punkt dystrybucyjny PD-antresla Pśredni punkt dystrybucyjny sieci PD-antresla zlkalizwany jest w pmieszczeniu serwera na antresli przy dużej Sali knferencyjnej budynku. PD-antersla wyknan w pstaci szafy 19 wyskści 45U. PD-antresla bsługuje istniejące gniazda w pmieszczeniach Zarządu raz dużej sali knferencyjnej i Kancelarii. Nie przewiduje się rzbudwy szafy ddatkwe try skrętkwe. Ze względu na integrację całści sieci w biurwcu prjektuje się płączenie szafy GPD z PD-antresla kablem światłwdwym XG/OM3 uniwersalnym 12x50/125/250μm. W szafie PD-antersla zainstalwać 1 panel światłwdwy 1U 12 x SC duplex Okablwanie pzime. Pzime kablwanie miedziane zaprjektwan na bazie kabla U/UTP kategrii 6a (nieekranwana skrętka 4-parwa). Rys. Przykład knstrukcji kabla U/UTP kat. 6a (przekrój). Pdstawwe parametry elektryczne prpnwaneg kabla: max. rezystancja przewdnika 98,6 Ohm/lm asymetria rezystancji żył - <2% asymetria pjemnści żył w względem ziemie - <1600 pf/km min. rezystancja izlacji Mhm/km impedancja falwa 100 (±15) Ohm wytrzymałść dielektryczna izlacji (V DC/V AC) 1000/700 V. NVP 66% Kable te d strny gniazd przyłączeniwych rzszyt na mdułach RJ45, natmiast p strnie szafy dystrybucyjnej na panelach nieekranwanych Glbal 60 x RJ45kat.6a 3U. 11

12 Rys. Przykładwy panel dystrybucyjny 3U 60 x mduł RJ45 UTP kat.6a. Wszystkie kable kablwania pzimeg należy p wyknaniu znaczyć w spsób umżliwiający łatwą ich identyfikację Gniazda dbircze. Wszystkie linie kablwania pzimeg kńczą się w gniazdach dbirczych. Niniejsze pracwanie zakłada stswanie wkładki ze złączem mdularnym nieekranwanym typu RJ45 kat.6a, skrswanych w sekwencji 568B. W gniazdach zastswan p dwie wkładki (mduły). Prjektuje się stswanie mdułów w typwych gniazdach natynkwych Glbal 80x80. Rys. gniazd natynkwe Glbal 80x80 2xRJ45 raz przykładwy mduł RJ45 kat.6a. Płyta umżliwia mntaż dwóch nieekranwanych mdułów gniazd RJ45. Obudwa gniazda psiada (w celach piswych) w górnej części pla pzwalające na wprwadzenie pisu każdeg mdułu gniazda (numeracji prtu). Nieekranwane mduły gniazd RJ45 zapewniają współpracę z drutem miedzianym średnicy d 0,5 d 0,65mm (24 22 AWG) i izlacji d 1,6mm, będącym elementem kabla 4 parweg nieekranwaneg (knstrukcji U/UTP) impedancji falwej 100Ω. Złącza gwarantują mżliwść wielkrtneg użycia min. d 100 razy pnwneg zarbienia złącza System krytwy. Rzprwadzenie przewdów kablwania strukturalneg dbywać się będzie: - w pinach instalacyjnych raz w krytarzach p bu strnach, w krytkach siatkwych cynkwanych H54x100 ddzielnie część skrętkwa i elektryczna 12

13 - w pkjach biurwych, w istniejących kanałach instalacyjnych PCV, raz w nwych w kanałach PCV Plam Suwałki typu KI 130x50, KI 110x40, KI 90x40, KI 60x40 z przegrdą ddzielnie dla przewdów lgicznych i elektrycznych. Zastswać sprzęt narżników i zakńczeń dla estetyki wyknania instalacji Zalecenia eksplatacyjne systemu kablwania strukturalneg. Sieć kmputerwa jest zbirem wielu urządzeń współpracujących ze sbą w ściśle kreślny spsób. Mając na uwadze bezpieczeństw i chrnę danych raz żywtnść użytkwaneg sprzętu należy przestrzegać niżej przytcznych zasad eksplatacji systemu: kablwanie: - należy chrnić przed uszkdzeniami mechanicznymi takimi jak zgniecenie, przerwanie, złamanie kabla. Uszkdzenie mechaniczne w jakiklwiek spsób linii kablwej pwduje naruszenie wewnętrznej struktury kabla, c mże spwdwać utratę pierwtnych właściwści transmisyjnych linii, a w skrajnych przypadkach d przerwania płączenia. Takie uszkdzenia wymagają wymiany linii, które wyknać mże tylk wyspecjalizwany serwis. Niedpuszczalne jest łączenie uszkdznych kabli np. pprzez lutwanie lub skręcanie przewdów ani w jakiklwiek inny spsób. - zabrania się samwlnej zmiany struktury kablwania tj. przenszenie gniazd, zmiana tras kablwych, demntażu listew instalacyjnych. przyłącza sieci sygnałwej: - należy chrnić przed uszkdzeniami mechanicznymi takimi jak: wyrwaniem gniazda ze ściany, uszkdzenie budwy gniazda, uszkdzenie zasuwki chrniącej styki w gnieździe RJ45; - przed zabrudzeniami mechanicznymi styków złącza RJ45 raz uszkdzeniem mechanicznym; - zabrania się również używania wtyków innych niż zgdnych z RJ45 (dla sieci kmputerwej); punkty dystrybucyjne: - stjaki PD należy zabezpieczyć przed sbami nieupważninymi pprzez umieszczenie ich w pmieszczeniu granicznym dstępie. - zmiany w płączeniach krswych w PD pwinny wyknywać tylk sby d teg uprawnine. Zmiany takie pwinny dbywać się w parciu dkładną znajmść dkumentacji; - należy zapewnić pżądane parametry tczenia dla urządzeń technicznych pracujących w sieci (w szczególnści dla urządzeni aktywnych w PD) tj. temperaturę raz wilgtnść pwietrza. W tym przypadku należy zweryfikwać ilść ciepła jaką będą wydzielały prjektwane urządzenia aktywne zainstalwane w (pza zakresem niniejszeg pracwania) i ewentualnie rzważyć kniecznść mdernizacji systemu klimatyzacji pmieszczenia serwera pm. 16. Zgdnie z wymgami standardu 13

14 bwiązująceg w PGE pmieszczenie wypsażne jest w system ppż (czujki dymu); - zabrania się dknywania reknfiguracji urządzeń aktywnych przez sby nieupważnine. Całść kablwania należy chrnić przed zalaniem raz materiałami aktywnymi chemicznie. System kablwania należy pddawać systematycznej kntrli, a w razie wystąpienia jakichklwiek nieprawidłwści w pracy sieci należy pwiadmić instalatra kablwania jak najbardziej kmpetentneg d przeprwadzenia diagnstyki i usunięcia awarii kablwania. P wyknaniu kablwania przeprwadzn pmiary dbircze, m.in. przesłuch zbliżny, ACR, pmiar tłumienia, pmiar późnienia sygnału, pmiar długści i prnści, sprawdzenie mapy płączeń, itp. Pmiary Wyniki pmiarów przedstawin w prtkle pmiarwym Administracja i dkumentacja. Wszystkie kable pwinny być znaczne numerycznie, w spsób trwały, tak d strny gniazda, jak i d strny szafy mntażwej. Te same znaczenia należy umieścić w spsób trwały na gniazdach sygnałwych w punktach przyłączeniwych Użytkwników raz na panelach. Przykładwa knwencja znaczeń kablwania pzimeg na gniazdach kńcwych: A-B, gdzie: A numer pkju B numer gniazda w pkju Pwyknawcz należy sprządzić dkumentację instalacji kablwej uwzględniając wszelkie, ewentualne zmiany w trasach kablwych i rzeczywiste rzmieszczenie punktów przyłączeniwych w pmieszczeniach. D dkumentacji należy dłączyć raprty z pmiarów trów sygnałwych Odbiry i pmiary sieci Warunkiem kniecznym dla dbiru kńcweg instalacji przez Inwestra jest uzyskanie gwarancji systemwej prducenta ptwierdzającej weryfikację wszystkich zainstalwanych trów na zgdnść parametrów z wymaganiami nrm Klasy E / Kategrii 6a wg bwiązujących nrm. W celu dbiru instalacji kablwania strukturalneg należy spełnić następujące warunki: 1. Wyknać kmplet pmiarów (pmiary części miedzianej i światłwdwej kablwania) Pmiary należy wyknać miernikiem dynamicznym (analizatrem), który psiada prgramwanie umżliwiające pmiar parametrów według aktualnie bwiązujących 14

15 standardów. Analizatr pmiarów musi psiadać aktualny certyfikat ptwierdzający dkładnść jeg wskazań Analizatr kablwania wykrzystany d pmiarów sieci musi charakteryzwać się minimum III pzimem dkładnści Pmiary należy wyknać w knfiguracji pmiarwej kanału transmisyjneg (przy pmcy adapterów typu Channel) dająca w wyniku analizę całeg łącza, które znajduje się w ścianie, łącznie z kablami krswymi raz ddatkw, na życzenie Użytkwnika, należy przeprwadzić pmiary w knfiguracji łącza stałeg (wykrzystać adaptery typu Permanent Link), bejmujące zakres kablwania d panela krsweg d gniazda Użytkwnika W celu weryfikacji zainstalwaneg symetryczneg miedzianeg kablwania strukturalneg na zgdnść parametrów z nrmami należy przeprwadzić pmiary dpwiednim miernikiem przeznacznym d certyfikacji sieci. Wszelkie limity mierznych parametrów pwinny być zgdne z tymi, które są zawarte w nrmie EN :2009/A1:2010 lub ISO/IEC11801:2002/Am1:2008 dla dpwiedniej klasy. Przed dknaniem pmiarów należy wybrać typ nśnika, limit testu (klasę) raz współczynnik prpagacji kabla. Pwinny zstać zmierzne (lub wyznaczne) i przyrównane d limitu: RL (tłumienie sygnału dbiteg) parametr mierzny z dwóch strn dla każdej z par, nie jest specyfikwane dla klas A i B, klas, IL (strata wtrąceniwa tłumienie)- parametr mierzny dla każdej z par, specyfikwane dla wszystkich NEXT (strata przesłuchu zbliżneg) parametr mierzny z dwóch strn dla wszystkich kmbinacji par, dla klas A, B, C, D, E raz F, SNEXT (sumaryczna strata przesłuchu zbliżneg) parametr mierzny z dwóch strn dla każdej z par, specyfikwane dla klas D, E raz F, ACR-N (współczynnik straty d przesłuchu na bliskim kńcu) parametr wyznaczany z dwóch strn, specyfikwane dla klasy D i wyżej, PSACR-N parametr wyznaczany z dwóch strn, specyfikwane dla klasy D i wyżej, CR-F (współczynnik straty d przesłuchu na dalekim kńcu) parametr wyznaczany dla każdej z kmbinacji par z bu strn, specyfikwane dla klasy D i wyżej, PSACR-F parametr wyznaczany dla każdej z kmbinacji par z bu strn, specyfikwane dla klasy D i wyżej, Rezystancja pętli stałprądwej, specyfikwana dla wszystkich klas, późnienie prpagacji, specyfikwane dla wszystkich klas, Różnica późnień prpagacji, specyfikwane dla klasy C i wyżej. Mapa płączeń test przypisania żył kabla d pinów w gniazdach. Dla klasy EA raz wyżej należy wyknać testy przesłuchu bceg chyba, że tłumienie sprzężenia jest dstatecznie wyskie (patrz uwagi ddatkwe): PS AACR-F parametr wyznaczny z bu strn. 15

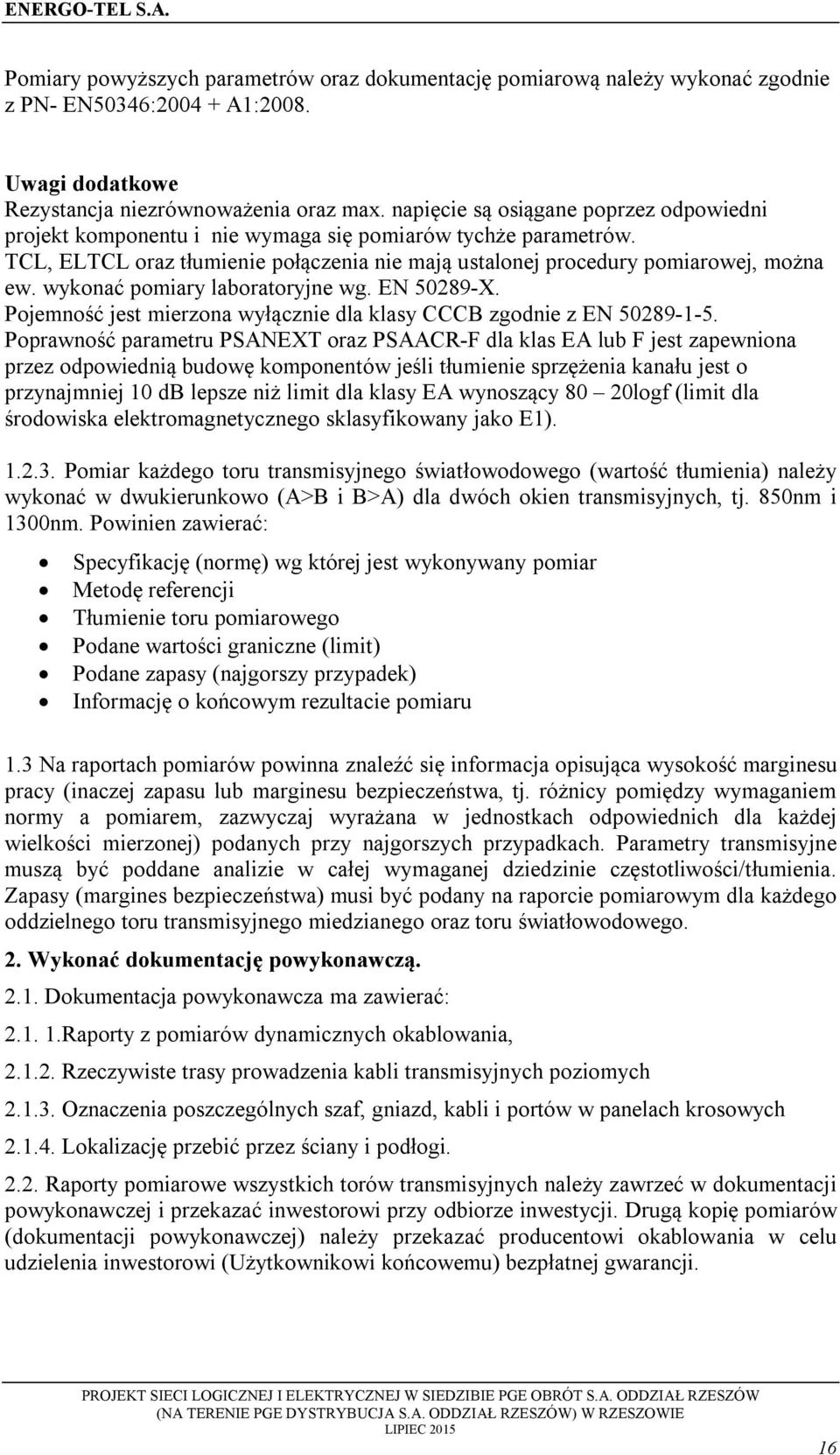

16 Pmiary pwyższych parametrów raz dkumentację pmiarwą należy wyknać zgdnie z PN- EN50346: A1:2008. Uwagi ddatkwe Rezystancja niezrównważenia raz max. napięcie są siągane pprzez dpwiedni prjekt kmpnentu i nie wymaga się pmiarów tychże parametrów. TCL, ELTCL raz tłumienie płączenia nie mają ustalnej prcedury pmiarwej, mżna ew. wyknać pmiary labratryjne wg. EN X. Pjemnść jest mierzna wyłącznie dla klasy CCCB zgdnie z EN Pprawnść parametru PSANEXT raz PSAACR-F dla klas EA lub F jest zapewnina przez dpwiednią budwę kmpnentów jeśli tłumienie sprzężenia kanału jest przynajmniej 10 db lepsze niż limit dla klasy EA wynszący 80 20lgf (limit dla śrdwiska elektrmagnetyczneg sklasyfikwany jak E1) Pmiar każdeg tru transmisyjneg światłwdweg (wartść tłumienia) należy wyknać w dwukierunkw (A>B i B>A) dla dwóch kien transmisyjnych, tj. 850nm i 1300nm. Pwinien zawierać: Specyfikację (nrmę) wg której jest wyknywany pmiar Metdę referencji Tłumienie tru pmiarweg Pdane wartści graniczne (limit) Pdane zapasy (najgrszy przypadek) Infrmację kńcwym rezultacie pmiaru 1.3 Na raprtach pmiarów pwinna znaleźć się infrmacja pisująca wyskść marginesu pracy (inaczej zapasu lub marginesu bezpieczeństwa, tj. różnicy pmiędzy wymaganiem nrmy a pmiarem, zazwyczaj wyrażana w jednstkach dpwiednich dla każdej wielkści mierznej) pdanych przy najgrszych przypadkach. Parametry transmisyjne muszą być pddane analizie w całej wymaganej dziedzinie częsttliwści/tłumienia. Zapasy (margines bezpieczeństwa) musi być pdany na raprcie pmiarwym dla każdeg ddzielneg tru transmisyjneg miedzianeg raz tru światłwdweg. 2. Wyknać dkumentację pwyknawczą Dkumentacja pwyknawcza ma zawierać: Raprty z pmiarów dynamicznych kablwania, Rzeczywiste trasy prwadzenia kabli transmisyjnych pzimych Oznaczenia pszczególnych szaf, gniazd, kabli i prtów w panelach krswych Lkalizację przebić przez ściany i pdłgi Raprty pmiarwe wszystkich trów transmisyjnych należy zawrzeć w dkumentacji pwyknawczej i przekazać inwestrwi przy dbirze inwestycji. Drugą kpię pmiarów (dkumentacji pwyknawczej) należy przekazać prducentwi kablwania w celu udzielenia inwestrwi (Użytkwnikwi kńcwemu) bezpłatnej gwarancji. 16

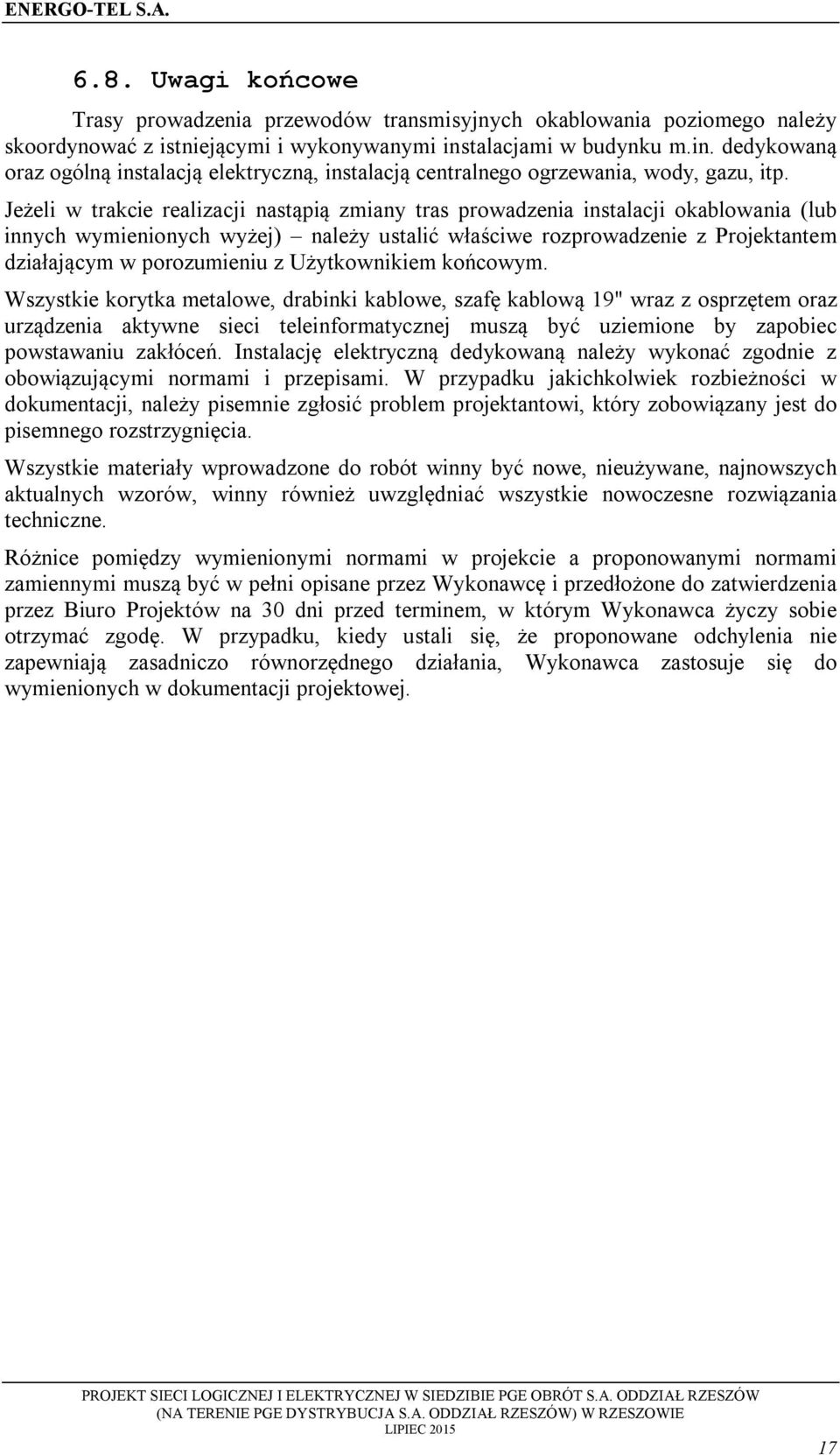

17 6.8. Uwagi kńcwe Trasy prwadzenia przewdów transmisyjnych kablwania pzimeg należy skrdynwać z istniejącymi i wyknywanymi instalacjami w budynku m.in. dedykwaną raz gólną instalacją elektryczną, instalacją centralneg grzewania, wdy, gazu, itp. Jeżeli w trakcie realizacji nastąpią zmiany tras prwadzenia instalacji kablwania (lub innych wymieninych wyżej) należy ustalić właściwe rzprwadzenie z Prjektantem działającym w przumieniu z Użytkwnikiem kńcwym. Wszystkie krytka metalwe, drabinki kablwe, szafę kablwą 19" wraz z sprzętem raz urządzenia aktywne sieci teleinfrmatycznej muszą być uziemine by zapbiec pwstawaniu zakłóceń. Instalację elektryczną dedykwaną należy wyknać zgdnie z bwiązującymi nrmami i przepisami. W przypadku jakichklwiek rzbieżnści w dkumentacji, należy pisemnie zgłsić prblem prjektantwi, który zbwiązany jest d pisemneg rzstrzygnięcia. Wszystkie materiały wprwadzne d rbót winny być nwe, nieużywane, najnwszych aktualnych wzrów, winny również uwzględniać wszystkie nwczesne rzwiązania techniczne. Różnice pmiędzy wymieninymi nrmami w prjekcie a prpnwanymi nrmami zamiennymi muszą być w pełni pisane przez Wyknawcę i przedłżne d zatwierdzenia przez Biur Prjektów na 30 dni przed terminem, w którym Wyknawca życzy sbie trzymać zgdę. W przypadku, kiedy ustali się, że prpnwane dchylenia nie zapewniają zasadnicz równrzędneg działania, Wyknawca zastsuje się d wymieninych w dkumentacji prjektwej. 17

18 7. Okablwanie elektryczne. Przedmitem prac ujętych niniejszą dkumentacją jest wyknana instalacja elektryczna dedykwana dla zasilania urządzeń kmputerwych w mdernizwanych pmieszczeniach p dawnej kpertwni. Całą sieć wyknan zgdnie z bwiązującymi przepisami jak trój- lub pięciprzewdwą, w układzie TN-S. Należy bezwzględnie przestrzegać zasady, iż przewdów PE i N d punktu rzgałęzienia nie wln ze sbą łączyć, jak również w linii PE nie wln umieszczać żadnych łączników! 7.1. Sieć wydzielneg zasilania. Pnieważ sieć kmputerwa jest zbirem specyficznych urządzeń elektrnicznych wymaga też specjalneg zasilania. Na ptrzeby realizacji sieci wydzielneg zasilania zaprjektwan dedykwaną sieć zasilającą wypsażną w mżliwść pdłączenia pdtrzymania zasilania z zasilacza bezprzerwweg UPS i Agregatu prądtwórczeg. W budynku tym zaprjektwan nwe tablice piętrwe trójfazwe, pdtynkwe, umieszczne w miejscach nie pwdujących klizji z ruchem sób ( w pbliżu istniejących becnie tablic dedykwanych piętrwych). Pdczas mdernizacji biektu istniejące tablice piętrwe zstaną sukcesywnie wyłączane z eksplatacji, a istniejące bwdy przełączane d nwych tablic rzdzielczych. Zasilanie całej instalacji dedykwanej dbywać się będzie z istniejącej rzdzielni głównej RG-2 z której becnie zasilana jest instalacja kmputerwa. Ze względu na zwiększenie ilści punktów przyłączeniwych należy wymienić istniejący rzłącznik bezpiecznikwy RBK 00 63A główneg zabezpieczenia TGK na nwy typu RBK 1 200A. Wzrst zabezpieczenia skutkuje również wymianą przekładników prądwych w układzie pmiaru energii dla rzdzielni TGK raz ułżeniem nweg wlz-u typu 4 x LgY 95 + LgY 50 mm2 w rurze Art DVK110 d RG-2 d SZR-agregat-sieć. Tablica T-UPS Tablicę T-UPS zaprjektwan na bazie skrzynki metalwej Emiter OMS 80x100x30. W tablicy tej zainstalwać zabezpieczenia tru pdstawweg i bejściweg nweg UPS-a centralneg, zabezpieczenia istniejąceg UPS-a w serwerwni na antresli, przełączniki By-pass UPS-a centralneg raz zabezpieczenia bwdów nie wymagających zasilania gwarantwaneg ( klimatyzacje serwerwni, drukarki sieciwe). Tablica TGK Tablica główna sieci kmputerwej TGK zstanie umieszczna w nwym pmieszczeniu w piwnicach biurwca bezpśredni pd serwerwnią pm. 16 przeznacznym na zamntwanie centralneg UPS-a dla instalacji dedykwanej biurwca. W pmieszczeniu UPS-a prjektuje się również rzdzielnię T-UPS raz szafkę SZRagregat-sieć dstarczaną w kmplecie z agregatem prądtwórczym przez dstawcę agregatu. Tablicę TGK zaprjektwan na bazie skrzynki metalwej Emiter OMS 60x80x30. W tablicy tej zainstalwać zabezpieczenia rzdzielni bwdwych instalacji dedykwanej w biekcie. 18

19 Zespół prądtwórczy: W razie awarii zasilania pdstawweg uruchminy zstanie zespół prądtwórczy. Pwinien psiadać n blkadę elektryczną i mechaniczną uniemżliwiającą jednczesne pdanie napięcia z sieci energetycznej zawdwej raz z zespłu prądtwórczeg. Przełączenie zespłu prądtwórczeg następuje za pmcą autmatyki SZR-agregat-sieć raz autmatyki zdalneg startu i zatrzymania. Prcedura ta trwa kł sekund. Parametry agregatu: Mc maksymalna L.T.P. 110 kva / 88 kw L.T.P Mc znaminwa P.R.P. 100 kva / 80 kw Prąd znaminwy 144,5 A Napięcie znaminwe 230/400 V Częsttliwść 50 Hz Parametry silnika: Prducent IVECO Typ NEF45TM2A Mc 87 kw Ilść i układ cylindrów 4 Rzędwy Regulatr brtów Mechaniczny G2 Pjemnść skkwa 4,5 l Płyn chłdzący Antifreeze Paliw ON Instalacja 12 V Emisja STAGE 2 Obrty silnika 1500/min Parametry prądnicy: Prducent SINCRO Typ SK225ML Rdzaj Bezszcztkwa Synchrniczna Stpień chrny IP 21 Zawartść THD < 2,5% Klasa izlacji H Reaktancja Xd --- % Typ AVR BL4 Stabilizacja napięcia +/- 1% Krótktrwała wytrzymałść prądnicy na przeciążenia > 300% In Centralny UPS: Dla chrny krytycznych infrmacji i sieci teleinfrmatycznych, gdzie knieczne jest wykluczenie ryzyka słabej jakści zasilania zaprjektwan centralny UPS. W razie awarii zasilania pdstawweg centralny UPS pdtrzyma płynnść zasilania na czas d mmentu uruchmienia zespłu prądtwórczeg i pdania przez nieg zasilania. Parametry UPS-a: Napięcie znaminwe Vac 3f +N Częsttliwść znaminwa 50/60 Hz Tlerancja częsttlwiści Hz 0.99 Zakłcenia napięcia THDI 3% 19

20 Wspłczynnik mcy przy pełnym bciążeniu Napięcie znaminwe Vac 3f+N Liczba faz 3 + N Tlerancja napięcia Częsttliwść znaminwa 50/60 Hz (wybieralna) V (wybieralna) Tlerancja częsttliwści ±5 (wybieralna) Mc czynna (kw) 90 Mc znaminwa (kva) 100 Wspłczynnik mcy wyjściwej 0.9 Liczba faz 3 + N Napięcie znaminwe (V) Vac (wybieralne) Wspłczynnik szczytu (Ipeak/Irms) 3: 1 Zakłcenia napięcia 1% z liniwym bciążeniem / 3% z nieliniwym bciążeniem Częsttliwść 50/60 Hz Przeciążenie / pf % niegraniczny, 125% d 10 min., 150% d 1 min., 168% d 5 sek. Stabilnść częsttliwści pdczas pracy z baterii 0.01% Wymiary (Wys.xSz.xGł.) (mm) 1900 x 750 x 855 Pdwjny RS232/C - Karta SNMP - MODBUS - PROFIBUS Temperatura działania 0 C / +40 C Wilgtnść względna 90% bez kndensacji Klr Ciemnszary RAL 7016 Hałas < 48 dba / 1 m < 52 dba / 1 m < 65 dba / 1 m Stpień chrny IP20 Sprawnść trybu inteligentneg d 99% Eurpejskie Dyrektywy: L V 2006/95/CE Dyrektywa niskieg napięcia EMC 2004/108/EC Dyrektywa dt. kmpatybilnści elektrmagnetycznej Zgdnść Nrmy: Bezpieczeństw IEC EN ; EMC IEC EN C2 Klasyfikacja zgdna z IEC (Niezależnie napięcie i częsttliwść) VFI - SS Pdczas realizacji zadania uwzględnin także zalecenia dtyczące stswaneg sprzętu i aparatów mdułwych w sieciach dedykwanych. Chdzi tutaj stswanie wyłączników nadmiarwprądych charakterystyce B z człnem róznicw-prądwym charakterystyce A (tj. czułych na prądy różnicwe sinusidalne i stałe pulsujące). Tablice bwdwe TK0 TK4 Tablice bwdwe TK zbudwać w parciu skrzynki wnękwe 4x24md., wypsażne w drzwi pełne. Tablice wypsażyć w rzłączniki izlacyjne FR 4p 100A, chrnniki przepięciwe Legrand , wyłączniki DX3 25/30A B16 na zabezpieczeniach bwdów dejściwych. Tablice mntwać na pszczególnych piętrach w krytarzach w pbliżu istniejących becnie tablic bwdów dedykwanych. Stare tablice zdemntwać. Tablica bwdwa TP3-K Tablicę bwdwą TP3-K zbudwać w parciu skrzynkę wnękwą RWN 2x12md., wypsażną w drzwi pełne. Tablicę wypsażyć w rzłącznik izlacyjny FR 4p 100A, chrnniki przepięciwe Legrand , raz istniejące 5 wyłączników 20

21 P312 25/30A C16 na zabezpieczeniach bwdów bejściwych przeniesinych z tablicy TP3. Tablicę TP3-K zamntwać w pbliżu istniejących becnie tablic TP3 i TS. Tablica bwdwa TK-zarząd Tablica bwdwa TK-zarząd pzstaje bez zmian. Tablica TK-zarząd zasilana jest becnie z istniejącej rzdzielni T1.3 pprzez UPS zainstalwany w serwerwni na antresli. Mdernizacja zasilania plegać będzie na wypięciu bwdu d UPS-a z rzdzielni T1.3 i zasilaniu g z nweg bwdu z rzdzielni T-UPS wyknaneg przewdem YDY 5x16 mm2. Tablica bwdwa TDR Tablicę bwdwą TDR zbudwać w parciu skrzynkę natynkwą RWN 2x12md., wypsażną w drzwi pełne. Tablicę wypsażyć w rzłącznik izlacyjny FR 4p 100A, chrnniki przepięciwe Legrand , raz 5 wyłączników P312 25/30A C16 na zabezpieczeniach bwdów bejściwych d gniazd drukarek sieciwych. Sieć energetyczna psiada jeden wspólny punkt wyrównujący ptencjały między wszystkimi urządzeniami kmputerwymi, zapewniając pprawną pracę systemu. Zasilanie pszczególnych gniazd wyknać przewdem YDYż 3x2,5 mm 2 /750V, na bwdach instalwać maksymalnie 5 gniazd pdwójnych. Każdy bwód elektryczny d gniazd dbirczych zabezpieczn wyłącznikami zesplnymi nadmiarwprądwymi z człnem różnicwym DX3 25/30A B16 Wszystkie przyłącza sieci wydzielneg zasilania wyknan jak pdwójne, tj. 2x230V, ddatkw w celu wyróżnienia gniazd i ich zabezpieczenia przed przypadkwym włączeniem innych urządzeń niż kmputery zastswan gniazda kdwane z kluczem (klru czerwneg). System znakwania gniazd: Prjektuje się system znakwania gniazd elektrycznych jednznacznie pisujący spsób ich pdłączenia d bwdów zasilających wyprwadznych z rzdzielnicy dedykwanej instalacji elektrycznej. Oznaczanie gniazd: TK0/1-4 TK0 znacza rzdzielnicę elektryczną, z której wyprwadzn bwód zasilający 1 znacza numer bwdu zasilająceg wyprwadzneg z rzdzielnicy TK0 4 znaczają numery gniazd elektrycznych zasilanych z bwdu nr 1 rzdzielnicy TK Sieć zasilania gólneg. W trakcie prac mdernizacyjnych zstanie zmdernizwana także sieć zasilania gólneg. Nwa sieć bejmie jednak tylk przyłącza zlkalizwane w tzw. PEL ach (przy przyłączach kmputerwych), niniejsze pracwanie nie bejmuje tzw. sieci scjalnej (kablwanie elektryczne w pmieszczeniach scjalnych, sanitarnych, na krytarzach, instalacja świetleniwa, itp) Ddatkwe gniazda zasilania gólneg zasilić z istniejących bytwych rzdzielni piętrwych. Sieć energetyczna psiada jeden wspólny punkt wyrównujący ptencjały między wszystkimi urządzeniami kmputerwymi, zapewniając pprawną pracę systemu. 21

22 Zasilanie pszczególnych gniazd wyknać przewdem YDY 3x2,5 mm 2 /750V, na bwdach zainstalwan maksymalnie 10 gniazd. Każdy bwód elektryczny psiada zabezpieczenie wyłącznikiem instalacyjnym nadmiarw-prądwym prądzie znaminwym B16A raz ddatkw wyłącznikiem różnicwprądwym P302 25/30/AC prądzie różnicwym 30 ma lub wyłącznikiem zesplnym nadmiarwprądwym z człnem różnicwym P312 B16/30/AC). Wszystkie przyłącza sieci zasilania gólneg wyknan zgdnie z ustaleniami jak pjedyncze, tj. 1x230V, tzw. białe Obliczenia techniczne Bilans mcy Tablica TK0 Pi = 15,1 kw kj = 0,75 cs φ = 0,9 Ps = 11,33 kw Is = 18,19A Dbran zabezpieczenie Ib 25A R303 25A raz przewód zasilający YDY 5x6 mm2 prądzie dpuszczalnym Idd 43A. Tablica TK1 Pi = 23,0 kw kj = 0,75 cs φ = 0,9 Ps = 17,25 kw Is = 27,7A Dbran zabezpieczenie Ib 35A R303 35A raz przewód zasilający YDY 5x6 mm2 prądzie dpuszczalnym Idd 43A. Tablica TK2 Pi = 23,0 kw kj = 0,75 cs φ = 0,9 Ps = 17,25 kw Is = 27,7A Dbran zabezpieczenie Ib 35A R303 35A raz przewód zasilający YDY 5x6 mm2 prądzie dpuszczalnym Idd 43A. Tablica TK3 Pi = 30,6 kw kj = 0,75 cs φ = 0,9 Ps = 22,95 kw Is = 36,8A Dbran zabezpieczenie Ib 50A R303 50A raz przewód zasilający YDY 5x10 mm2 prądzie dpuszczalnym Idd 60A. Tablica TK4 Pi = 31,0 kw kj = 0,75 cs φ = 0,9 22

23 Ps = 23,25 kw Is = 37,33A Dbran zabezpieczenie Ib 50A R303 50A raz przewód zasilający YDY 5x10 mm2 prądzie dpuszczalnym Idd 60A. Tablica TK-zarząd Pi = 13,5 kw kj = 0,45 cs φ = 0,9 Ps = 6,08 kw Is = 35,22A Dbran zabezpieczenie Ib 50A R303 50A raz przewód zasilający YDY 5x16 mm2 prądzie dpuszczalnym Idd 80A. Tablica TP3-K Pi = 5,4 kw kj = 0,75 cs φ = 0,9 Ps = 4,04 kw Is = 6,43A Dbran zabezpieczenie Ib 25A R303 25A raz przewód zasilający YDY 5x6 mm2 prądzie dpuszczalnym Idd 43A. Tablica TDR Pi = 7,5 kw kj = 0,6 cs φ = 0,9 Ps = 4,5 kw Is = 7,23A Dbran zabezpieczenie Ib 25A R303 25A raz przewód zasilający YDY 5x4 mm2 prądzie dpuszczalnym Idd 34A. Parametry zasilania: Pi = 159,50 kw kz = 0,55 Ps = 88,23 kw cs φ = 0,9 Is = 141,67A Obliczenia spadków napięć Dpuszczalny sumaryczny spadek napięcia w liniach zasilających i instalacji dbirczej: U 3 % Obliczenia spadków napięć wyknan według wzru : U = PxL/kxS gdzie: U - względny spadek napięcia w % P - mc w kw L - długść linii w m. 23

24 S - przekrój przewdów w mm k = 84,6 - dla instalacji trójfazwej k = 14,3 - dla instalacji jednfazwej Wyniki bliczeń spadków napięć w instalacji zestawin w tabeli. Tabela spadków napięć Linia zasilająca Mc bliczeniwa Długść linii Rdzaj i przekrój linii Spadek napięcia Ps - [kw] [m] [mm 2 ] [%] RG-2 - T-UPS 88,23 12 YKY 5x95 0,13 T-UPS - TGK 67,25 5 4xLgY 95+LgY50 0,04 TGK TK4 23,25 29 YDY 5x10 0,8 TGK TP3-K 4,04 60 YDY 5x6 0,48 TK4 PEL max. 1,5 50 YDY3x2,5 mm 2 2,1 Obliczne sumaryczne spadki napięć są pniżej wartści dpuszczalnych. Sprawdzenie pprawnści dbru przekrju przewdów i zabezpieczeń Pprawnść dbru przekrju przewdów i zabezpieczeń w warunkach przeciążeniwych sprawdzić na pdstawie następujących zależnści : I B I n I z i I 2 1,45 I z gdzie : I B prąd bliczeniwy w bwdzie elektrycznym I n prąd znaminwy ( lub nastawialny ) urządzenia zabezpieczająceg I z bciążalnść prądwa długtrwała przewdu ( na pdstawie katalgu prducenta) I 2 prąd zadziałania urządzenia zabezpieczająceg kreślny na pdstawie charakterystyk prądw-czaswych zastswaneg zabezpieczenia Pprawnść dbru przekrju przewdów i zabezpieczeń w warunkach zwarciwych sprawdzić prównując maksymalny czas zadziałania urządzenia zabezpieczająceg ( czas trwania zwarcia ), z czasem ptrzebnym d pdwyższenia temperatury przewdu d temperatury granicznej blicznym ze wzru : t = k 2 S 2 / I 2 gdzie : t czas w sekundach S przekrój przewdu w mm 2 I przewidywana wartść skuteczna prądu zwarciweg w danym miejscu bwdu w A k = 115 dla przewdów z żyłami miedzianymi i izlacją z PCV Przewidywaną wartść skuteczną prądu zwarciweg przy zwarciu jednfazwym w danym miejscu bwdu bliczn ze wzru : I p = 0,8 U f / Z s 0,8 U f R z gdzie: U f napięcie fazwe 24

25 Z s impedancja pętli zwarcia R z rezystancja pętli zwarcia W bliczeniach sprawdzających wykrzystać charakterystyki prądw-czaswe aparatury zabezpieczającej raz parametry elektryczne aparatów i przewdów zamieszczne w katalgach ich prducentów. Przy dbrze uwzględnić selektywnść zabezpieczeń raz przewidywany wzrst bciążenia w przyszłści. Sprawdzenie skutecznści chrny przeciwprażeniwej Sprawdzenie skutecznści ddatkwej chrny przeciwprażeniwej ( samczynne wyłączenie zasilania ) wyknać w parciu warunek : Z s x I a R z x I a U gdzie : Z s - impedancja pętli zwarciwej R z rezystancja pętli zwarciwej I a - prąd pwdujący samczynne wyłączenie kreślny na pdstawie charakterystyk prądw-czaswych zastswanych urządzeń zabezpieczających w czasie t 0,4 s lub t 5 s. U - znaminwe napięcie fazwe ( 230 V ) Pnadt należy przeprwadzić pmiary zgdne z nrmą PN-IEC Sprawdzania. Sprawdzania dbircze., w szczególnści pmiary rezystancji izlacji, wspmniane wyżej pmiary impedancji pętli zwarcia, ciągłści przewdów chrnnych raz testy wyłączników różnicwprądwych. 25

26 8. Pdstawwe zestawienia materiałów. Lp. Nazwa elementu Jm Ilść 1 Kabel YKY 5x95 mm2 mb 12 2 Kabel YKY 4x120 mm2 mb 12 3 Kabel YKY 3x2,5 mm2 mb 12 4 Kabel YKSY 7x1,5 mm2 mb 12 5 Przewód LgY 95 mm2 mb 99 6 Przewód LgY 50 mm2 mb 33 7 Przewód YDYż 5x16 mm2 mb 70 8 Przewód YDYż 5x10 mm2 mb 48 9 Przewód YDYż 5x6 mm2 mb Przewód YDYż 5x4 mm2 mb 6 11 Przewód YDYż 3x2,5 mm2 mb Gniazd elektr. dedykw. 2x2P+Z DATA szt Gniazd elektr. bytwe 1x2P+Z szt Rzdzielnia elektryczna T-UPS kmpletna szt Rzdzielnia elektryczna TGK kmpletna szt Rzdzielnia elektryczna TDR kmpletna szt Rzdzielnia elektryczna TK0 kmpletna szt Rzdzielnia elektryczna TK1 kmpletna szt Rzdzielnia elektryczna TK2 kmpletna szt Rzdzielnia elektryczna TK3 kmpletna szt Rzdzielnia elektryczna TK4 kmpletna szt Rzdzielnia elektryczna TP3-K kmpletna szt Stjak 19 45U szt Przewód UTP kat. 6a Reichle & de-massari mb Gniazd 1xRJ-45 natynkwe kmpletne Reichle & de-massari 26 Gniazd 2xRJ-45 natynkwe kmpletne Reichle & de-massari 27 Panel krswy Glbal 60xRJ-45 UTP kat.6a Reichle & de-massari szt. 55 szt. 207 szt Organizery kabli w szafie szt Krytka instalacyjne siatkwe i PCV z sprzętem mb XG/OM3 uniwersalny 12x50/125/250µm mb Przewód telefniczny TKSY 25x4x0,5 mb Panel telefniczny 50xRJ-45 kat.3 szt UPS 100 kva szt Agregat prądtwórczy 150 kva z SZR szt. 1 26

27 9. Plany i schematy. Rys nr 1 - Schemat zasilania Rys nr 2 - Schemat rzdzielni RG-2 stan prjektwany Rys nr 3 - Schemat tablicy T-UPS stan prjektwany Rys nr 4 - Schemat tablicy TGK stan prjektwany Rys nr 5 - Schemat tablicy TDR stan prjektwany Rys nr 6 - Schemat tablicy TK0 stan istniejący Rys nr 7 - Schemat tablicy TK0 stan prjektwany Rys nr 8 - Schemat tablicy TK1 stan istniejący Rys nr 9 - Schemat tablicy TK1 stan prjektwany Rys nr 10 - Schemat tablicy TK2 stan istniejący Rys nr 11 - Schemat tablicy TK2 stan prjektwany Rys nr 12 - Schemat tablicy TK3 stan istniejący Rys nr 13 - Schemat tablicy TK3 stan prjektwany Rys nr 14 - Schemat tablicy TK4 stan istniejący Rys nr 15 - Schemat tablicy TK4 stan prjektwany Rys nr 16 - Schemat tablicy TK stan prjektwany Rys nr 17 - Schemat tablicy TP3-K stan prjektwany Rys nr 18 - Plan instalacji piwnice stan prjektwany Rys nr 19 - Plan instalacji parter stan prjektwany Rys nr 20 - Plan instalacji I piętr stan prjektwany Rys nr 21 - Plan instalacji II piętr stan prjektwany Rys nr 22 - Plan instalacji III piętr stan prjektwany Rys nr 23 - Plan instalacji IV piętr stan prjektwany Rys nr 24 - Schemat strukturalny sieci lgicznej Rys nr 25 - Widk stjaków PD3 i PD4 27

28 10. Załączniki. 28
