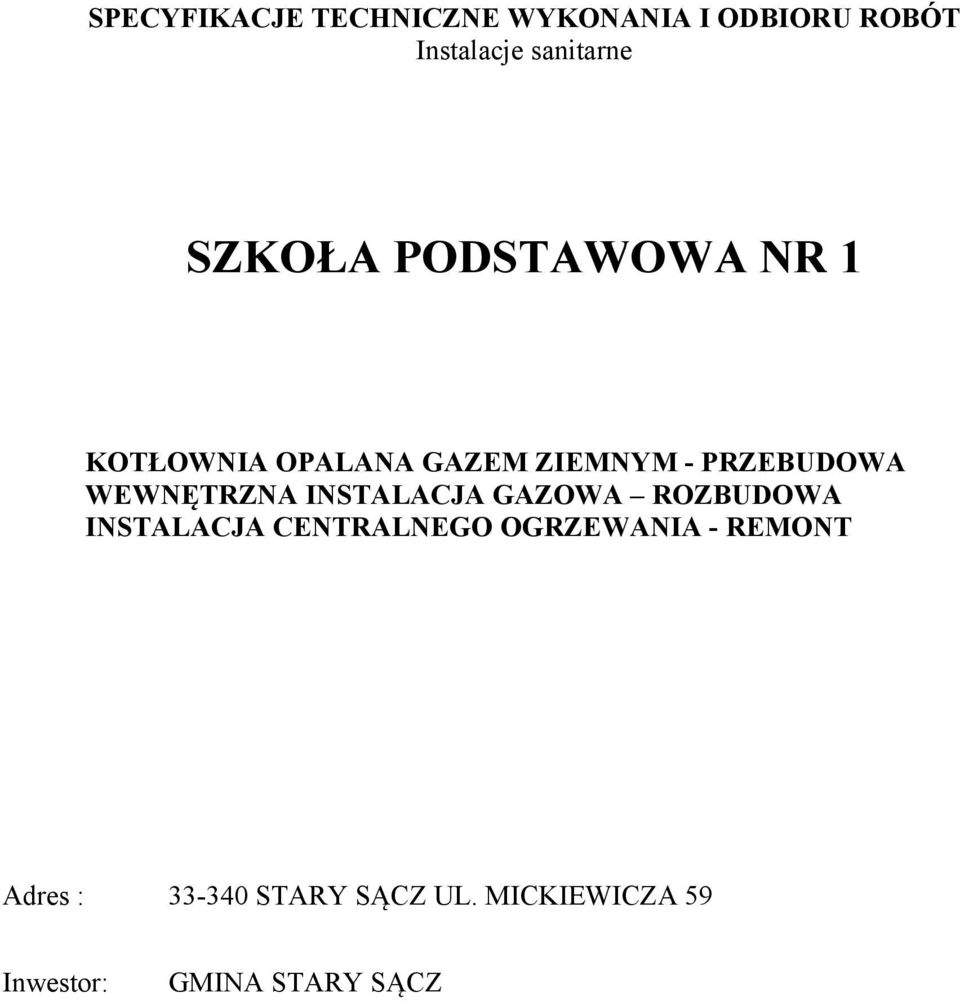

1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT Instalacje sanitarne SZKOŁA PODSTAWOWA NR 1 KOTŁOWNIA OPALANA GAZEM ZIEMNYM - PRZEBUDOWA WEWNĘTRZNA INSTALACJA GAZOWA ROZBUDOWA INSTALACJA CENTRALNEGO OGRZEWANIA - REMONT Adres : STARY SĄCZ UL. MICKIEWICZA 59 Inwestr: GMINA STARY SĄCZ

2 SPIS TREŚCI 1. Wstęp 1.1. Przedmit Szczegółwej Specyfikacji Technicznej 1.2. Zakres stswania Szczegółwej Specyfikacji Technicznej 1.3. Zakres rbót bjętych Szczegółwą Specyfikacją Techniczną Ogólne wymagania dtyczące rbót 2. MATERIAŁY 2.1. Przewdy 2.2. Armatura 2.3. Wymienniki ciepła 2.4 Pmpy 2.5 Aparatura regulacyjn 2.6 Izlacja termiczna 3. SPRZĘT 4. TRANSPORT I SKŁADOWANIE 5. WYKONANIE ROBÓT 5.1. Mntaż rurciągów i pdstawwych urządzeń 5.2 Mntaż armatury 5.3 Badania i uruchmienie węzła cieplneg 5.4 Wyknanie izlacji ciepłchrnnej 5.5 Oznaczanie 6. KONTROLA JAKOŚCI ROBÓT 7. ODBIÓR ROBÓT 8. OBMIAR ROBÓT 9. PODSTAWA PŁATNOŚCI 10. PRZEPISY ZWIĄZANE

3 1. Wstęp 1.1. Przedmit Szczegółwej Specyfikacji Technicznej Przedmitem niniejszej specyfikacji technicznej są wymagania dtyczące wyknania i dbiru rbót demntażu i mntażu urządzeń technlgicznych ktłwni, rzbudwy wewnętrznej instalacji gazwej raz wymiany instalacji centralneg grzewania w budynku Szkły Pdstawwej Nr1 w Starym Sączu ul. Mickiewicza Zakres stswania Szczegółwej Specyfikacji Technicznej Specyfikacja techniczna jest stswana jak dkument przetargwy i kntraktwy przy zlecaniu i realizacji rbót wymieninych w punkcie Zakres rbót bjętych Szczegółwą Specyfikacją Techniczną. Rbty, których dtyczy specyfikacja, bejmują czynnści umżliwiające wyknanie przebudwy ktłwni. Niniejsza specyfikacja techniczna związana jest z wyknaniem niżej wymieninych rbót: - Demntaż urządzeń technlgicznych istniejącej ktłwni - dwóch ktłów palanych paliwem stałym - zawrów dcinających kłnierzwych - zestawu pmpweg - rurwania ktłwni - zlewu - instalacji wdy zimnej - Rbty rzbiórkwe - fundamenty pd ktłami - czpuch murwany - istniejącą studzienkę schładzającą - Rbty budwlane - wyknanie ścian wewnętrznych ktłwni gazwej - wyknanie ścianki z cegły pełnej gr.25 cm i z płyt GK łacznej dprnści gniwej EI60 drzwiami wewnętrznymi dprnści gniwej EI30 szerkści 90 cm - zamurwanie wltu d kmina p rzbiórce czpucha murwaneg - wyknanie przebicia przez ścianę wewnętrzną d wprwadzenia wkładów kminwych - wykucie bruzd w psadzkach i ścianach dla ułżenia instalacji wdn-kanalizacyjnej wraz z włączeniem rurciągu tłczneg kanalizacyjneg d istniejąceg pzimu w pm. zaplecza - wyknanie studzienki schładzającej śr. 600 mm i głębkści 1 m z przykryciem włazem - wyknanie wylewki wyrównującej wraz z płżeniem płytek na psadzce - wyrównanie ścian i strpu - ułżenie płytek ściennych d pzimu psadzki d wyskści 2.0 m - malwanie ścian i strpu w ktłwni - czyszczenie i malwanie istniejących drzwi zewnętrznych, kien raz schdów stalwych - demntaż rurwania wraz z grzejnikami instalacji centralneg grzewania - Rbty mntażwe wyknanie instalacji wdn-kanalizacyjnej wraz z mntażem kratek ściekwych mntaż pmpy dwadniającej sterwnej wyłącznikiem pływakwym d wdy brudnej parametrach : mntaż ktłów : szt.3 mc nminalna przy parametrach wdy : 80/60 70,1 kw 50/30 75,8 kw - zużycie gazu /max. gdzinwe - 7,77 m 3 /h - pbór mcy elektrycznej - 75 W - ciężar - 92 kg - króciec pwietrzn/spalinwy - 150/100 mm - max. strumień spalin - 33,7 g/h - przepływ kndensatu przy 40/30 C - 7,1 l/h - zasilanie V mntaż naczynia przepnweg pj. całkwitej 200 dm 3 mntaż zestawów pmp ktłwych biegwych mntaż zestawów pmp biegwych d c.. parametrach mntaż wartwnika urządzenie spełniające funkcje dmulacza, dgazwywacza i sprzęgła hydrauliczneg mntaż zmiękczacza wdy przepływie nminalnym 1.0 m 3 /h

4 mntaż kanału nawiewneg z blach cynkwanej izlwany gniw przy przejściu przez krytarz mntaż zawrów dcinających i regulacyjnych mntaż wkładów kminwych d ktłów kndensacyjnych średnicy 100 mm w istniejącym kminie murwanym wraz z trójnikami wyczystnymi na każdym ktle mntaż zabezpieczenia gniweg przejścia rurciągu przez ścianę wewnętrzną ktłwni mntaż dpwietrzników wraz z zawrami dcinającymi na pinach instalacji c.. mntaż skrzynki gazwej i skrzynki z elektrzawrem dcinającym gaz mntaż rurciągów gazwych z pdłączeniem ktłów i mntaż rurwania pzimeg i pinweg instalacji c.. mntaż grzejników c Ogólne wymagania dtyczące rbót Wyknawca rbót jest dpwiedzialny za realizację rbót zgdnie z dkumentacji prjektwej, specyfikacjami technicznymi, pleceniami nadzru inwestycyjneg i Wymaganiami Technicznymi COBRTI INSTAL zeszyty 6,7, i 8, w przypadku działań nie kreślnych w prjekcie technicznym. Odstępstwa d prjektu mgą dtyczyć jedynie zastąpienia zaprjektwanych materiałów - w przypadku niemżliwści ich uzyskania, zastąpienie przez inne materiały lub elementy takich samych charakterystykach i trwałści. Wszelkie zmiany i dstępstwa d zatwierdznej dkumentacji technicznej nie mgą pwdwać bniżenia wartści funkcjnalnych i ubytkwych, a jeżeli dtyczą zamiany materiałów i elementów kreślnych w dkumentacji technicznej na inne, nie mgą pwdwać zmniejszenia trwałści i sprawnści eksplatacyjnej. 2. MATERIAŁY D wyknania mgą być stswane wyrby prducentów krajwych i zagranicznych. Wszystkie materiały użyte d wyknania instalacji muszą psiadać aktualne plskie aprbaty techniczne lub dpwiadać Plskim Nrmm. Wyknawca uzyska przed zastswaniem wyrbu akceptację Inspektra Nadzru. Odbiór techniczny materiałów pwinien być dknywany według wymagań i w spsób kreślny aktualnymi nrmami Przewdy Przewdy biegu grzewczeg i instalacja gazwa wyknać z rur stalwych łącznych przez spawanie. Instalacja gazwa wyknana z rur stalwych zgdnych z nrmą kreślną w prjekcie Przewdy centralneg grzewania i zimnej wdy wyknać z rur pliprpylenwych PN20-Stabilizwanych Przewdy kanalizacyjne wyknać z rur PCV i PE / tłczny / 2.2. Armatura P strnie wdy grzewczej zastswać armaturę =>PN6 i 100 C gwintwana, kłnierzwą i spawana. 2.3 Pmpy W biegu wdneg zastswać pmpy biegwe bezdławnicwe, napięcie znaminwe ~230V 2.5 Aparatura regulacyjna Ktłwnia wypsażna będzie w pgdwą regulację kaskadwą Na rurciągach pwrtnych z biegów instalacji c.. zamntwać zawry regulacyjne / regulacja przepływu / 2.6 Izlacja termiczna Izlację cieplne rurciągów (wda grzewana) należy wyknać z tulin termizlacyjnych z pianki pliuretanwej grubści zgdnej z prjektem. Otuliny muszą psiadać aprbatę techniczną dpuszczeniu d stswania w budwnictwie, wydaną przez Centralny Ośrdek Badawcz Rzwjwy Techniki Instalacyjnej INSTAL. 3. SPRZĘT Wyknawca jest zbwiązany d używania jedynie takieg sprzętu, który nie spwduje niekrzystneg wpływu na jakść wyknywanych rbót, zarówn w miejscu tych rbót, jak też przy wyknywaniu czynnści pmcniczych raz w czasie transprtu, załadunku i wyładunku materiałów. 4. TRANSPORT I SKŁADOWANIE Prefabrykwany, kmpaktwy przeznaczne d zabudwy w biekcie należy transprtwać w całści lub w częściach umżliwiających łatwy mntaż w miejscu przeznaczenia. Rury muszą być transprtwane na samchdach dpwiedniej długści. Kształtki należy przewzić w dpwiednich pjemnikach. Pdczas transprtu, przeładunku i magazynwania rur i kształtek należy unikać ich zanieczyszczenia. Ktły,zasbniki, pmpy raz we naczynie pwinny być transprtwane w ryginalnych pakwaniach krytymi śrdkami transprtu w spsób zabezpieczający je przed przemieszczaniem się aby nie uszkdzić wewnętrznych pwłk antykrzyjnych. Dstarczną na budwę armaturę i urządzenia składwać należy w magazynach zamkniętych. Urządzenia pwinny być dstarczne w ryginalnych pakwaniach prducenta. Armaturę, łączniki i materiały pmcnicze należy przechwywać w magazynach lub pmieszczeniach zamkniętych w pjemnikach. 5. WYKONANIE ROBÓT 5.1. Mntaż rurciągów i pdstawwych urządzeń Rurciągi łączne będą zgdnie z Wymaganiami Technicznymi COBRTI INSTAL zeszyt 6,7,8

5 Pdstawwe urządzenia węzła ciepłwniczeg pwinny być rzmieszczne w pmieszczeniu węzła zgdnie z dkumentacja prjektwą. Przy zachwaniu rzwiania funkcjnalneg węzła dpuszcza się krektę rzmieszczenia zaprjektwanych urządzeń. zmiany w tym zakresie pwinny uzyskać akceptację prjektanta węzła. Urządzenia węzła ciepłwniczeg pwinny być ustawine w węźle w płżeniu wymaganym przez DTR prducentów pszczególnych urządzeń. Urządzenia wymagające kreswej regulacji lub knserwacji pwinny być mntwane z uwzględnieniem łatweg dstępu i bsługi w tym zakresie. Rurciągi w węźle ciepłwniczym należy prwadzić przy ścianach lub przy strpie, mcwać na uchwytach d ścian. Wszystkie pdstawwe urządzenia węzła pwinny być łączne z rurciągami w spsób rzłączny umżliwiający łatwy demntaż i wymianę pszczególnych elementów węzła bez kniecznści demntażu innych urządzeń. Płączenia spawane rurciągów i kształtek pwinny być wyknywane p przygtwaniu kńcówek d spawania zgdnie z wymaganiami przedmitwej nrmy PN-ISO 676. Natmiast kształty złączy spawanych płączeń króćców i dgałęzień pwinny być zgdne z przedmitów nrmą PN-B Przejęcia przez przegrdy budwlane wyknać w tulejach chrnnych zgdnie z Wymaganiami Technicznymi COBRTI Instal, 5.2 Mntaż armatury Armatura, p sprawdzeniu prawidłwści działania, pwinna być instalwana tak, żeby była dstępna d bsługi i knserwacji. Armaturę na przewdach należy tak instalwać, aby kierunek przepływu wdy był zgdny z znaczeniem kierunku przepływu na armaturze. 5.3 Badania i uruchmienie węzła cieplneg Próby szczelnści dla ktłwni wyknać dla ciśnienia 5 bar. Próby ciśnieniwe należy przeprwadzić przy zdemntwanych zawrach bezpieczeństwa raz dciętym naczyniach wzbirczych i klektrach. Obniżanie i pdwyższanie ciśnienia w zakresie d ciśnienia rbczeg d próbneg pwinn dbywać się jednstajnie z prędkścią nie większą niż 1bar/min. Pdczas próby szczelnści raz gdy układ znajduje się pd ciśnieniem zabrania się wyknywania jakichklwiek prac zwianych z usuwaniem usterek. 5.4 Wyknanie izlacji ciepłchrnnej Rbty izlacyjne należy wyknać p zakńczeniu mntażu rurciągów, przeprwadzeniu próby szczelnści i wyknaniu zabezpieczenia antykrzyjneg pwierzchni przeznacznych d zaizlwania raz ptwierdzeniu prawidłwści wyknania pwyższych rbót prtkłem dbiru. Otuliny termizlacyjne pwinny być nałżne na styk i pwinny ściśle przylegać d pwierzchni izlwanej. Wymienniki ciepła raz zasbnik ciepła pwinny być zaizlwane ryginalnymi tulinami dstarcznymi przez prducentów urządzeń. 5.5 Oznaczanie Przewdy, armaturę i urządzenia p wyknaniu zewnętrznej chrny antykrzyjnej i wyknaniu izlacji cieplnej należy znaczyć zgdnie z przyjętymi zasadami: wydrębnić kierunki biegów i znaczyć sbna klrystyka biegów grzewczych i wdy wdciągwej. 6. KONTROLA JAKOŚCI ROBÓT Kntrla jakści rbót związanych z wyknaniem układu klektrów słnecznych, pwinna być przeprwadzna w czasie wszystkich faz rbót zgdnie z wymaganiami Plskich Nrm i Wymaganiami Technicznymi COBRTI INSTAL - zeszyt 6, 7, 8 Każda dstarczna partia materiałów pwinna być zapatrzna w świadectw kntrli jakści prducenta. Wyniki przeprwadznych badań należy uznać za ddatnie, jeżeli wszystkie wymagania dla danej fazy rbót zstały spełnine. Jeśli któreklwiek z wymagań nie zstał spełnine, należy daną fazę rbót uznać za niezgdną z wymaganiami nrmy i p dknaniu pprawek przeprwadzić badanie pnwnie. 7. ODBIÓR ROBÓT Odbiru rbót, plegających na wyknaniu węzła cieplneg należy dknać zgdnie z Wymaganiami Technicznymi COBRTI Instal zeszyt 8 Warunki techniczne wyknania i dbiru węzłów ciepłwniczych raz nrmą PN-B :1999. Odbiry międzyperacyjne należy przeprwadzić w stsunku d następujących rbót: - przejęcia dla przewdów przez ściany i strpy (umiejscwienie i wymiary twrów); - ściany w miejscach mntażu urządzeń (tynkwanie); Odbirwi częściwemu pdlegaj te elementy instalacji, które zanikaj w wyniku pstępu rbót dtyczy t przewdów instalacji przeznacznych d zabudwy. Odbiór częściwy plega na sprawdzeniu zgdnści z prjektem, uszyciu właściwych materiałów, prawidłwści zamcwań, szczelnści urządzeń raz zgdnści z innymi wymaganiami. Z dbirów międzyperacyjnych i częściwych należy spisać prtkły stwierdzający jakść wyknania raz przydatnść rbót i elementów d prawidłweg mntażu. Przy dbirze kńcwym pwinny być dstarczne następuje dkumenty: - dkumentacja prjektwa z naniesinymi na niej zmianami w trakcie wyknywania rbót; - Dziennik Budwy; - dkumenty dtyczące jakści zamntwanych elementów (świadectwa jakści wydane przez dstawców materiałów). - prtkły wszystkich dbirów technicznych międzyperacyjnych i częściwych; - prtkły przeprwadzenia prób szczelnści całej instalacji. Przy dbirze kńcwym należy sprawdzić: - zgdnść wyknania z dkumentacją prjektwą raz ewentualnymi zapisami w Dzienniku Budwy dtyczącymi zmian i dstępstw d dkumentacji prjektwej;

6 - prtkły z dbirów częściwych i realizację pstanwień dtyczą usunięcia usterek; - aktualnść dkumentacji prjektwej (czy przeprwadzn wszystkie zmiany i uzupełnienia); - prtkły badań szczelnści instalacji. 8. OBMIAR ROBÓT Obmiar rbót należy prwadzić w jednstkach zgdnych z przedmiarami rbót: - elementy liniwe w mb; - elementy pwierzchniwe w m2; - inne w sztukach 9. PODSTAWA PŁATNOŚCI Wymagania dtyczące płatnści zstaną kreślne w harmngramie ustalnym w umwie. 10. PRZEPISY ZWIĽZANE - Wymaganiami Technicznymi COBRTI Instal - zeszyt 8 Warunki techniczne wyknania i dbiru węzłów ciepłwniczych - Wymagania Techniczne COBRTI INSTAL - zeszyt 6 - Warunki techniczne wyknania i dbiru instalacji grzewczych, - Wymagania Techniczne COBRTI INSTAL - zeszyt 7 - Warunki techniczne wyknania i dbiru instalacji wdciągwych - Warunki techniczne Dzru Techniczneg - Rzprządzenie Ministra Infrastruktury z dnia 6 luteg 2003 r. w sprawie bezpieczeństwa i higieny pracy pdczas wyknywania rbót budwlanych (Dz. U. Nr 47 z 2003r. pz. 401). - Rzprządzenie Ministra Pracy i Plityki Scjalnej z dnia 26 września 1997 r. w sprawie gólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. nr 129/97 pz. 884 z późniejszymi zmianami). - PN-99/B Węzły ciepłwnicze. Wymagania i badania przy dbirze - PN-99/B Zabezpieczenie instalacji grzewań wdnych systemu zamknięteg z naczyniami wybirczymi przepnwymi - PN-76/B Zabezpieczenie urządzeń ciepłej wdy użytkwej. Wymagania. - PN-B/ Instalacje wdciągwe. Wymagania w prjektwaniu - PN-B/ /Az1 - Instalacje wdciągwe. Wymagania w prjektwaniu (Zmiana AZ1) - PN-80/H Rury stalwe bez szwu walcwane na grąc gólneg zastswania - PN-B-02421: Izlacja cieplna przewdów, armatury i urdzeń. Wymagania i badania przy dbirze PN-ISO 6761: Rury stalwe. Przygtwanie kńców rur i kształtek d spawania PN-ISO : Kłnierze metalwe. Kłnierze stalwe. PN-91/B Ogrzewnictw. Odpwietrzanie instalacji grzewań wdnych.
