1 PODSTAWY PROCESÓW ELEKTROCHEMICZNYCH Al 2 O 3 anodowe utlenianie folii Al TiO 2 nanotubes deliver drugs HRSEM nanotechweb.org a. kotarba Zakład Chemii Nieorganicznej

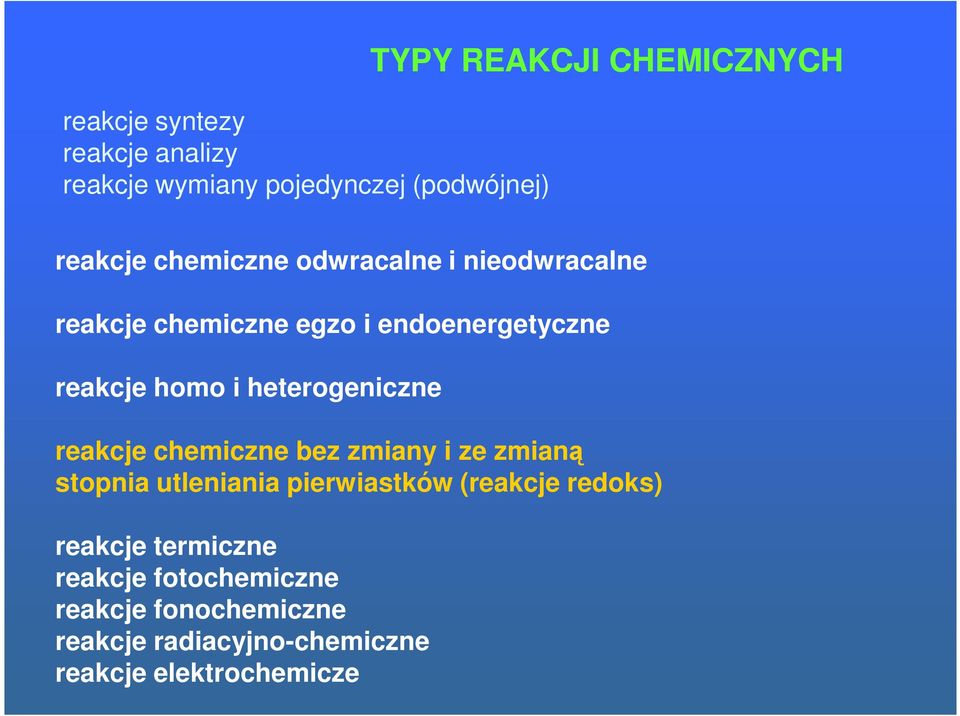

2 reakcje syntezy reakcje analizy reakcje wymiany pojedynczej (podwójnej) TYPY REAKCJI CHEMICZNYCH reakcje chemiczne odwracalne i nieodwracalne reakcje chemiczne egzo i endoenergetyczne reakcje homo i heterogeniczne reakcje chemiczne bez zmiany i ze zmianą stopnia utleniania pierwiastków (reakcje redoks) reakcje termiczne reakcje fotochemiczne reakcje fonochemiczne reakcje radiacyjno-chemiczne reakcje elektrochemicze

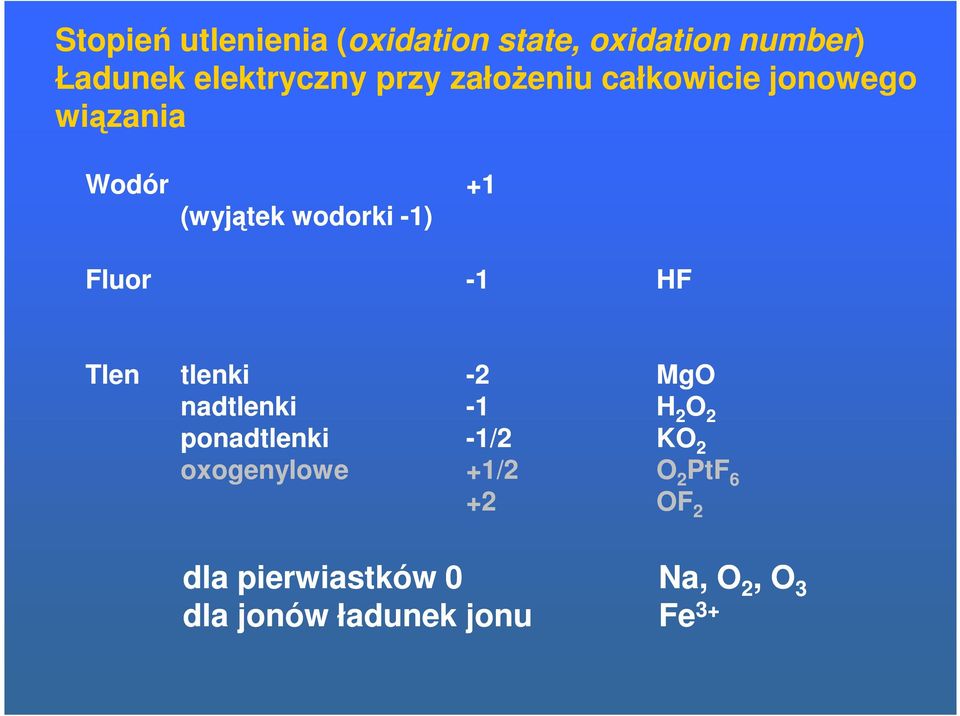

3 Stopień utlenienia (oxidation state, oxidation number) Ładunek elektryczny przy założeniu całkowicie jonowego wiązania Wodór +1 (wyjątek wodorki -1) Fluor -1 HF Tlen tlenki -2 MgO nadtlenki -1 H 2 O 2 ponadtlenki -1/2 KO 2 oxogenylowe +1/2 O 2 PtF 6 +2 OF 2 dla pierwiastków 0 dla jonów ładunek jonu Na, O 2, O 3 Fe 3+

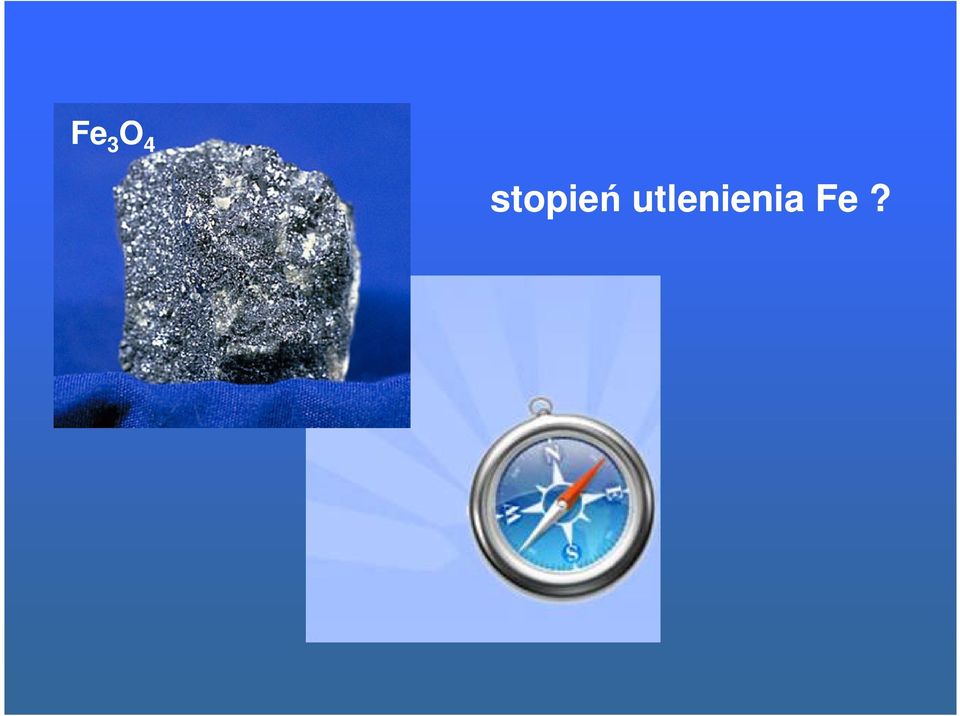

4 Fe 3 O 4 stopień utlenienia Fe?

5 Reakcje Redoksowe reakcje polegające na przeniesieniu elektronu Utlenianie utrata jednego lub więcej elektron tronu(ów) stopień utlenienia wzrasta Redukcja pobranie jednego lub więcej elektron tronu(ów) stopień utlenienia maleje Zn (s) + Cu 2+ (aq) Zn Zn 2+ (aq) + Cu (s) Zn(s) Zn 2+ (aq) + 2e - utlenianie Cu 2+ (aq) + 2e - Cu Cu (s) redukcja

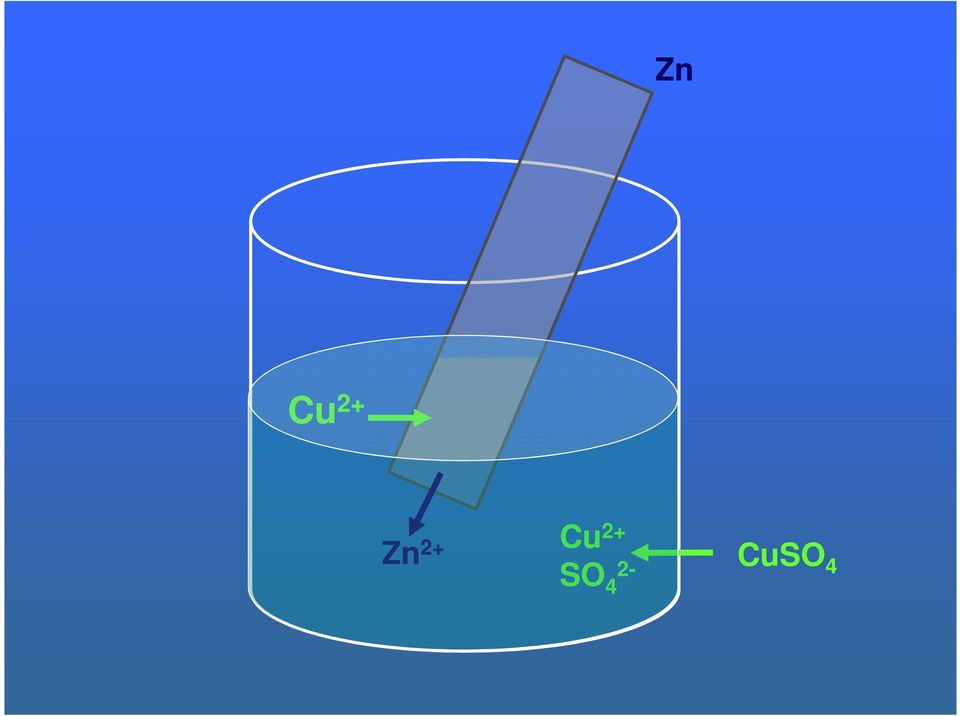

6 Zn Cu 2+ Zn 2+ Cu 2+ SO 2-4 CuSO 4

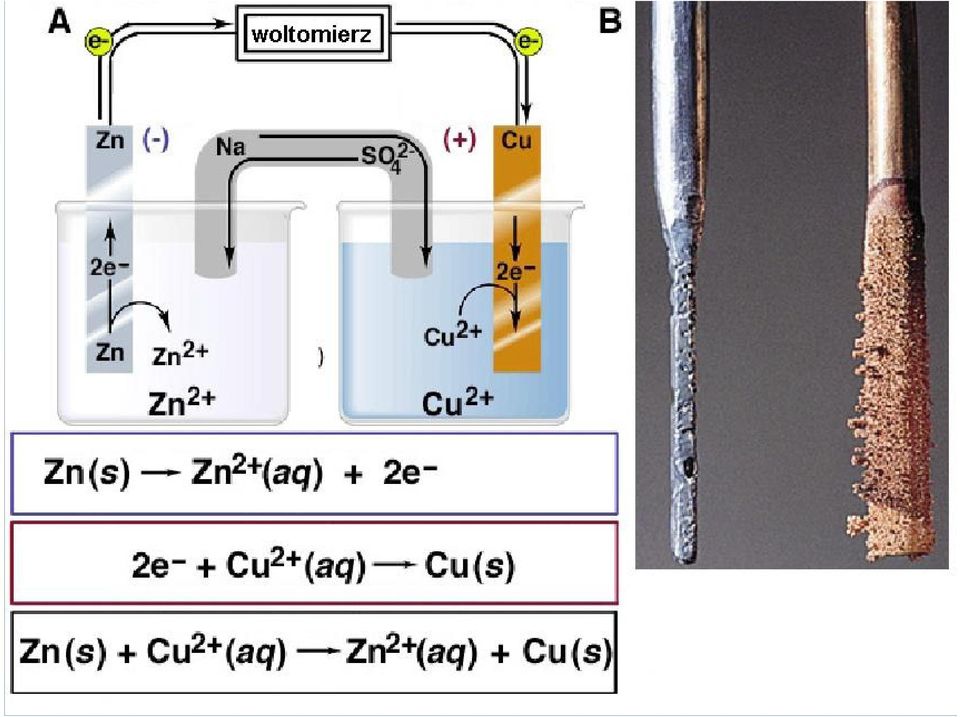

7 Spontaniczna reakcja pomiędzy cynkiem a jonami miedzi(ii) Zn (s) + Cu 2+ (aq) Zn Zn 2+ (aq) + Cu (s)

8 Zastosowanie: ogniwo Danielle a w warunkach standardowych [Zn +2 ] aq = 1.0 M [Cu +2 ] aq = 1.0 M T = K, P = 1 atm, Odczyt = E o = 1.10 V

9

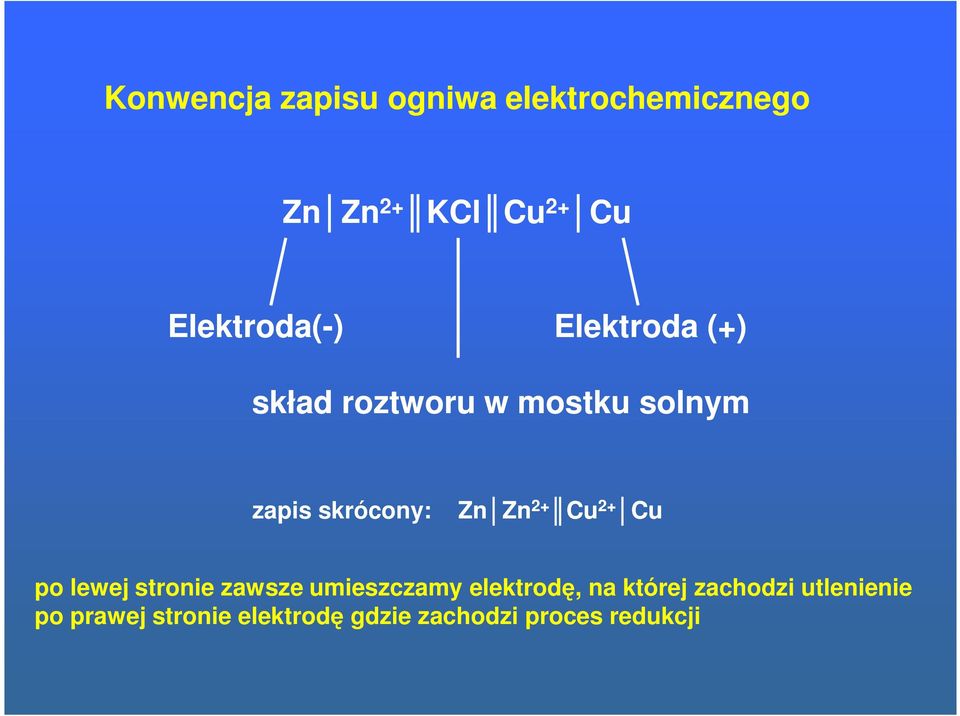

10 Konwencja zapisu ogniwa elektrochemicznego Zn Zn 2+ KCl CuCu 2+ Cu Elektroda(-) Elektroda (+) skład roztworu w mostku solnym zapis skrócony: Zn Zn 2+ Cu 2+ Cu po lewej stronie zawsze umieszczamy elektrodę, na której zachodzi utlenienie po prawej stronie elektrodę gdzie zachodzi proces redukcji

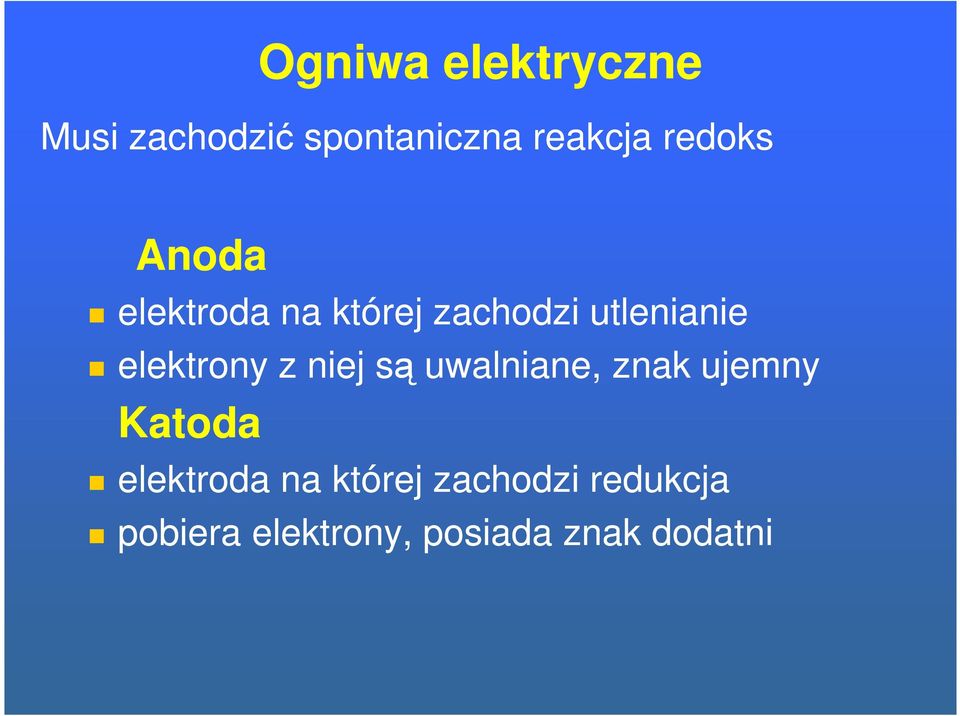

11 Ogniwa elektryczne Musi zachodzić spontaniczna reakcja redoks Anoda elektrod troda na której zachodzi utlenianie ele lektron trony z niej są uwalniane, znak ujemny Katoda elektrod troda na której zachodzi redukcja pobiera elektron trony, posiada znak dodatni

12 Reakcje na elektrodach elektrony anoda katoda Ogniwo: elektrony są odkładane na anodzie i zabierane z katody Utlenianie Redukcja

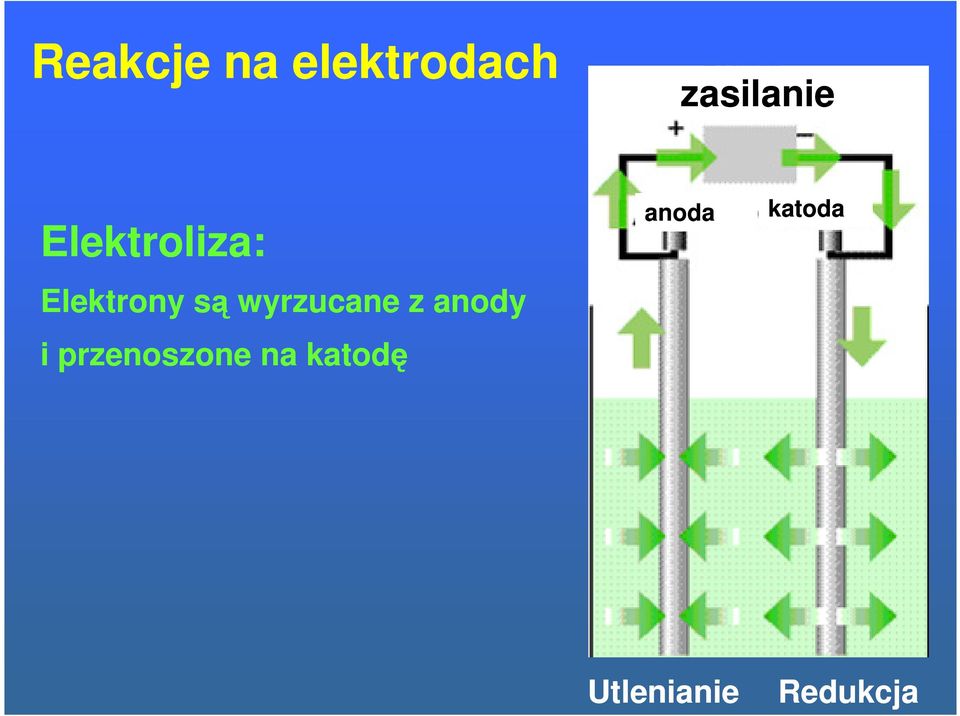

13 Reakcje na elektrodach zasilanie Elektroliza: Elektrony są wyrzucane z anody i przenoszone na katodę anoda katoda Utlenianie Redukcja

14 Typy elektrod (a) metal / jon metalu (b) metal / nierozpuszczalna sól (c) elektroda gazowa (d) elektroda redox

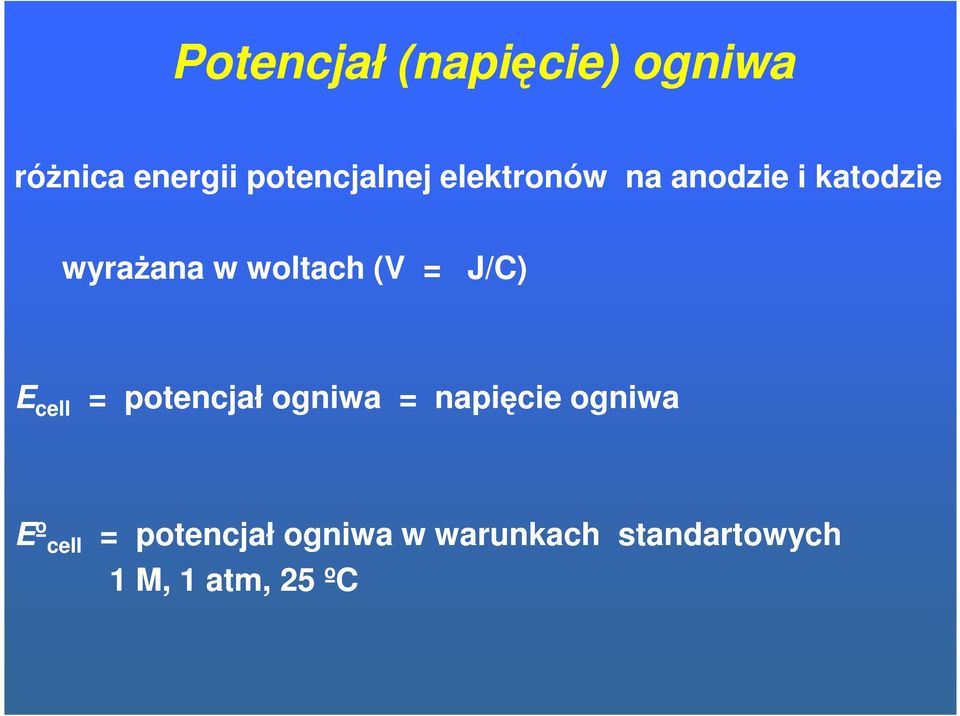

15 Potencjał (napięcie) ogniwa różnica energii potencjalnej elektronów na anodzie i katodzie wyrażana w woltach (V = J/C) E cell = potencjał ogniwa = napięcie ogniwa Eº cell = potencjał ogniwa w warunkach standartowych 1 M, 1 atm, 25 ºC

16 Obliczenia potencjału ogniw

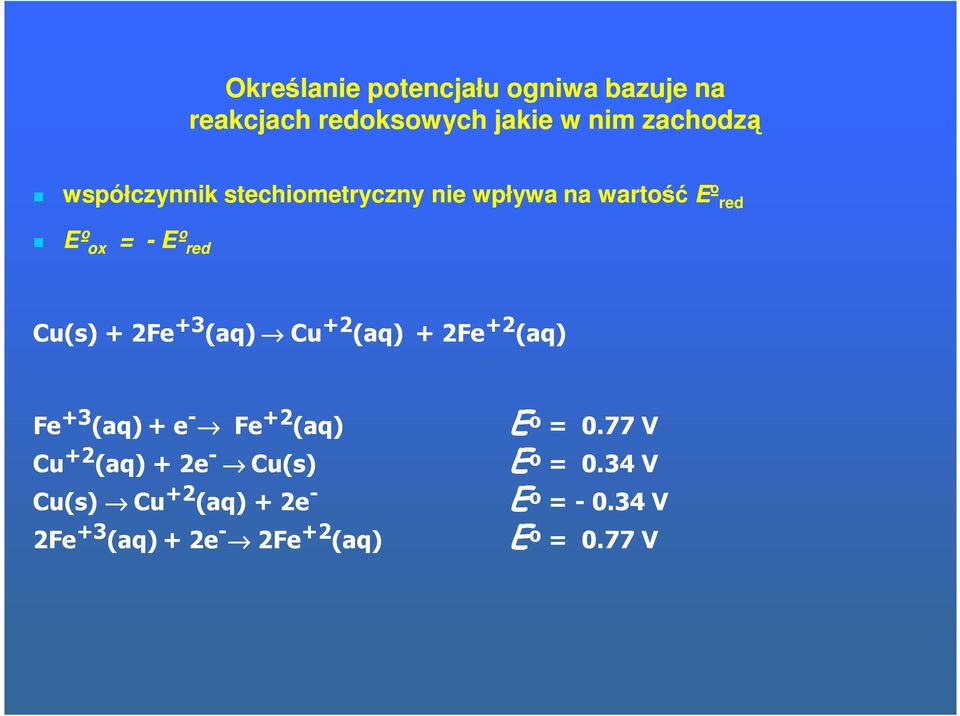

17 Określanie potencjału ogniwa bazuje na reakcjach redoksowych jakie w nim zachodzą współczynnik stechiometryczny nie wpływa na wartość Eº red Eº ox = - Eº Eº red Cu(s) + 2Fe +3 (aq) Cu +2 (aq) + 2Fe +2 (aq) Fe (aq) + e - Fe (aq) Eº º = 0.77 V Cu (aq) + 2e - Cu(s) Eº º = 0.34 V Cu(s) Cu (aq) + 2e - Eº º = V 2Fe (aq) + 2e - 2Fe (aq) Eº º = 0.77 V

18 Potencjał takiego ogniwa wynosi więc: Cu (s) + 2Fe Fe +3 (aq) (aq) = Cu Cu +2 (aq) + Fe (aq) Fe +3 (aq) + e - = Fe +2 (aq) Eº º = 0.77 V Cu (s) = Cu +2 (aq) + 2e - Eº º = V E = 1.13 V

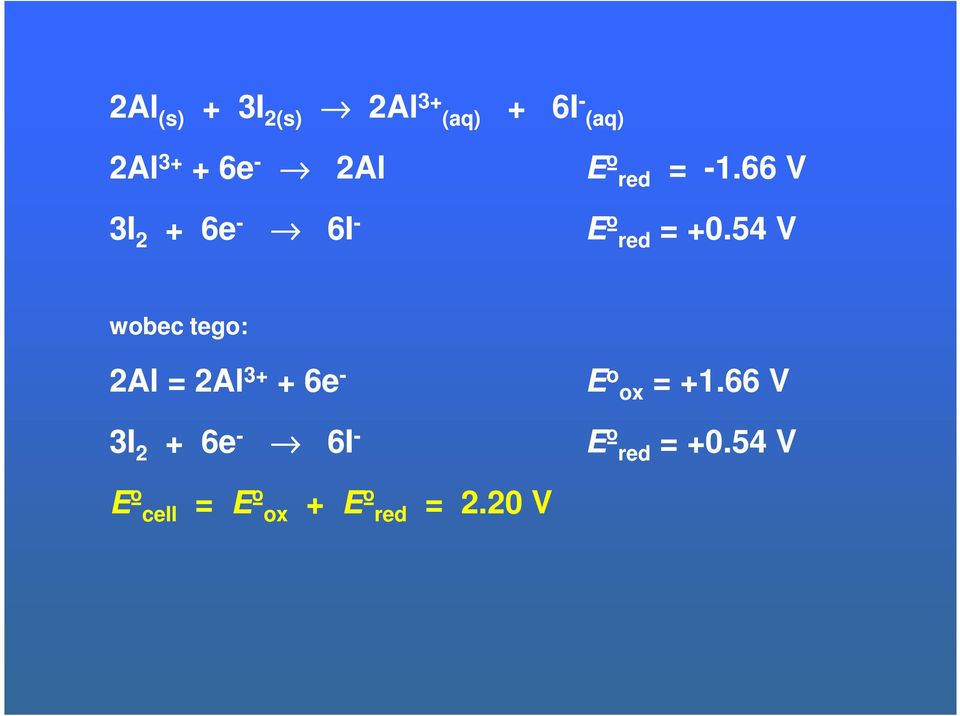

19 2Al (s) + 3I 2(s) 2Al e - 2Al 3I 2 + 6e - 6I - 2Al 3+ (aq) + 6I - (aq) Eº red = V Eº red = V wobec tego: 2Al = 2Al e - E o ox = V 3I 2 + 6e - 6I - Eº cell = Eº ox + Eº red = 2.20 V Eº red = V

20 Napięcie ogniwa (potencjał) Zn(s) + Cu +2 (aq) Zn +2 (aq) + Cu(s) Zn Zn 2+ Cu 2+ Cu Eº cell = Eº(P) - Eº(L)

21 Dla obliczania potencjałów różnych ogniw dobrze jest więc znać potencjał wynikający z konkretnej reakcji redoksowej a nie potencjał ogniwa jako całości. Definiuje się więc półogniwo, jako element ogniwa na Którym zachodzi redukcja (lub utlenianie) np. półogniwo cynkowe: Zn e - = Zn półogniwo miedziowe: Cu e - = Cu

22 Definiuje się półogniwo, ale powstaje problem jak zmierzyć taki potencjał? Dlatego też zdefiniowano półogniwo względem którego mierzone są wszystkie inne półogniwa

23 Ogniwa odniesienia

24 Potencjał standardowy półogniwa wodorowego przyjęto za równy zeru: E o = 0 V warunki p H2 = 1 atm, [H + ] = 1.0 M, t = 25 o C półogniwo wodorowe

25 Aby określić standartowy potencjał elektrody należy zmierzyć go dla danej reakcji względem elektrody wodorowej e - V=+0.799V - + A H2 =1 mostek Salt bridge Ag A H +=1 A Ag +=1 Pt(s) H 2 (g) H + (aq) Ag + (aq) Ag(s) NHE H + (aq) + e - H 2 (g) E 0 = 0V

26 W którą stronę zachodzą reakcje w podanych ogniwach?

27 Inną często używaną jest elektroda chlorosrebrowa Ag/AgCl Ag/AgClAgCl E = V vs. NHE Zapis: KCl(sat.), AgCl (s) Ag(s) zachodząca reakcja: AgCl (s) + e - Ag (s) + Cl -

28 Inną często stosowaną jest elektroda kalomelowa. Jej potencjał jest jednym z najbardziej stabilnych w czasie. Hg, Hg 2 Cl 2(s) nas. KCl mierząc potencjał dla reakcji chemicznej zawsze podajemy względem jakiej elektrody odniesienia układ został zmierzony Szczególne znaczenie ma to dla pomiarów w warunkach niestandardowych oraz w roztworach niewodnych.

29 Przeliczenie potencjału elektrod odniesienia Potencjał/V NHE Ag/AgCl SCE E vs. NHE E vs. Ag/AgCl E vs. SCE

30 Potencjał standartowy

31 zawsze potencjał podawany jest dla reakcji redukcji, czyli dla procesu: M + ne - M n-

32 Potencjał standardowy może być dodatni lub ujemny Jeśli pierwiastek ma potencjał ujemny to mówimy, że reakcja: M n+ + 2e - zachodzi dużo trudniej niż dla wodoru, jon M n+ jest więc trudno redukowalny, powstający produkt, M, jest więc reduktorem Jeśli potencjał jest dodatni, to jon M n+ łatwo się redukuje, jest więc utleniaczem

33 Standardowe potencjały redox dla reakcji połówkowych F 2 + 2e 2F Ag 2+ + e Ag + Co 3+ + e Co 2+ H 2 O 2 + 2H + + 2e 2H 2 O Ce 4+ + e Ce 3+ PbO 2 + 4H SO 4 + 2e PbSO 4 + 2H 2 O MnO 4 + 4H + + 3e MnO 2 + 2H 2 O 2e + 2H + + IO 4 IO 3 + H 2 O MnO 4 + 8H + + 5e Mn H 2 O Au e Au PbO 2 + 4H + + 2e Pb H 2 O Cl 2 + 2e 2Cl Cr O H + 6e 2Cr + 7H 2 O O 2 + 4H + + 4e 2H 2 O 2.87 O 2 + 2H 2 O + 4e 4HO Cu e Cu Hg 2 Cl 2 + 2e 2Hg + 2Cl AgCl + e Ag + Cl SO H + + 2e H 2 SO 3 + H 2 SO 3 + H 2 O Cu 2+ + e Cu H + + 2e H Fe e Fe Pb e Pb Sn e Sn Ni e Ni PbSO 4 + 2e 2 Pb + SO Cd e Cd Fe e Fe 0.44 MnO 1.21 Cr 3+ + e Cr H + + 2e Mn H 2 O 0.50 IO 1.20 Cr e 3 + 6H + + 5e ½I 2 + 3H 2 O Cr 0.73 Br 1.09 Zn e 2 + 2e 2Br Zn 0.76 VO H 2 O + 2e H 2 + 2OH 2 + 2H + + e VO 2+ + H 2 O 0.83 AuCl 0.99 Mn e 4 + 3e Au + 4Cl Mn 1.18 NO 0.96 Al e 3 + 4H + + 3e NO + 2H 2 O Al 1.66 ClO H 2 + 2e 2H 2 + e ClO Hg e 2+ Hg 0.91 Mg e 2 Mg 2.37 Ag + + e Ag 0.80 La e La Hg 0.80 Na + + e 2 + 2e 2Hg + Na 2.71 Fe 3+ + e Fe Ca e Ca 2.76 O 0.68 Ba e 2 + 2H + + 2e H 2 O 2 Ba 2.90 MnO 4 + e 2 MnO K + + e K 2.92 I 0.54 Li + + e 2 + 2e 2I Li 3.05 Cu + + e Cu 0.52

34 Reaktywność metali Metale które nie mogą wypierać gazowego H 2 z kwasów Ag (s) Ag + (aq) + e - -E o = V 2 H + (aq) + 2 e - H 2 (g) E o = 0.00 V 2 Ag + + o (s) + 2 H (aq) 2 Ag (aq) + H 2 (g) E cell = V E o cell < 0, reakcja nie jest spontaniczna

35 Metale e które wydzielają H 2 z wody dla tych metali potencjał musi być niższy niż -0.83V. Wyjaśnienie: reakcja sumaryczna musi być spontaniczna (E>0). Pamiętajmy, że przy wydzielaniu wodoru z wody przez metal powstaje zasada, z punktu widzenia redukcji wody zachodzi reakcja: 2 H 2 O (c) + 2 e - H 2 (g) + 2 OH - (aq) E o = V Czy metaliczny sód może wyprzeć wodór z wody? 2 Na (s) 2 Na + (aq) + 2 e - -E o = 2.71 V 2 H 2 O (c) + 2 e - H 2 (g) + 2 OH - (aq) E o = V 2 Na (s) + 2 H 2 O (c) 2 Na + (aq) + H 2(g) + 2 OH - (aq) (aq) E o cell Sumarycznie E > 0 a więc reakcja jest spontaniczna. cell = 2.29 V Ogólnie metale o E o < V mogą wypierać wodór z wody.

36 Wypieranie jednych metali przez drugie Metale o niższym potencjale wypierają metale o wyższym potencjale Zn (s) Zn 2+ (aq) + 2 e - -E o = 0.76 V Fe 2+ (aq) + 2 e - Fe (s) E o = V Zn (s) + Fe 2+ (aq) Zn 2+ (aq) + Fe (s) E o cell = 0.32 V W takim układzie E o > 0 a więc reakcja jest spontaniczna.

37 Który składnik jest lepszym utleniaczem? NO H + + 3e - NO + 2H 2 O E º red Ag + + e - Ag E º red Cr 2 O H + + 6e - 2Cr 3+ + H 2 O E º red 0.96 V 0.80 V 1.33 V Który składnik jest silniejszym reduktorem? I 2 + 2e - 2I - Eº Fe e - Fe Eº red Eº red MnO H + + 5e - Mn H 2 O Eº red V V V

38 Ogniwa a termodynamika

39 G przypomnienie

40 Samorzutność reakcji redox reakcja spontaniczna G < 0, E > 0 G = -n F E liczba moli elektronów transferowanych Stała Faraday a (96500 C/mol) potencjał

41 Standardowy potencjał redukcji E º red podany jest w tabelach E º cell = E º red (katoda) - E º red (anoda) Potencjał względem standardowej elektrody wodorowej 2H + (aq, 1M) + 2e - H 2(g, 1atm) E º red = 0 V Zn (s) + 2H + (aq) Zn Zn 2+ (aq) 0.76 V = 0 V - E º red (anoda) (aq) + H 2(g) E º cell = 0.76 V Zn 2+ (aq, 1M) (aq, 1M) + 2e - Zn (s) E º red (anoda) = V

42 Oblicz G dla reakcji Hg + 2Fe 3+ Hg Fe 2+ n = 2 mole elektron tronów Hg Hg Hg e - E ox = V 2Fe 3+ +2e - 2Fe 2+ E cell 2+ E red red = V cell = V (uwaga: ponieważ E cell < 0 oznacza to, że reakcja ta nie biegnie, ogniwo pracuje ale w przeciwnym kierunku zachodzi reakcja Hg Fe ) G = - (2 mol e - )(96,500 J/V mol e - )( V) = + 16 kj/mol G = -n F E

43 Samorzutność reakcji redox Samorzutne reakcje redoks mają dodatni potencjał (niesamorzutne reakcje mają potencjał ujemny) MnO H + + 5Fe 2+ 5Fe 3+ + Mn H 2 O Fe 2+ Fe e - Eº ox = V MnO H + + 5e - Mn H 2 O E º red = +1.51V E º ox + E º red = v

44 Równanie Nernsta

45 Skąd bierze się potencjał elektrochemiczny ogniwa? G = -RT ln K K stała równowagi Jeśli układ chemiczny znajduje się w równowadze to G = 0, G = -nfe = 0 W stanie równowagi potencjał ogniwa wynosi zero

46 Potencjał ogniwa jest więc miarą nierównowagi w jakiej znajduje się układ G ogniwa = G równowagowe - G odchyleń ale G G = -RT ln K tak więc G G = G o + RT ln Q gdzie Q nie oznacza stałej równowagi, ale jej wartość dla danego ogniwa w danym momencie jego pracy

47 niestandardowe G G = G + RTlnQ -nfe = -nfe + RTlnQ E = E - RT lnq nf standartowe współczynnik korekcyjny w równowadze: E = RT nf lnk

48 E = E o - (RT/ RT/nF) ln Q W 25 o C, RT/F = V = mv w stanie równowagi E = 0 a Q = K, ln K = nfe o /RT

49 Obliczenia z wykorzystaniem równania Nernsta

50 Oblicz potencjał ogniwa 2Al + 3Mn 2+ 2Al Mn gdy [Mn 2+ ] = 0.10 M, a [Al 3+ ] = 1.5 M Eº = V E = ( V) - ( v/ 6) log [(1.5) 2 /(0.10) 3 ] E = V gdy [Mn 2+ ] = 1.5 M a [Al 3+ ] = 0.10 M E = ( V) - ( V/ 6) log [(0.10) 2 /(1.5) 3 ] E = V

51 Znając potencjał ogniwa Daniella: E o = 1.10 V, oblicz wartość Κ dla reakcji Cu +2 aq + Zn (metal) Cu (metal) + Zn +2 aq R = J/(K.mol), T = K Κ = e -[ G /RT] = e -[( ) )/(8.314 x )] = 2.25 x nfe = RTlnK G = -n F E

52 Oblicz stałą równowagi reakcji Sn 2+ (g) + Pb(s) = Sn(s) + Pb 2+ (s) w 25 o C Rozwiązanie: Sn e = Sn Pb e = Pb E o R = 0.14 V E o L = 0.13 V E o cell = E o - R E o L = 0.14 V V = 0.01 V ln K = ne o /(25.69 mv) = 2 (10 mv)/(25.69 mv) = 0.78 K = 0.46

53 Oblicz K dla 2IO Cu + 12H + I 2 + 5Cu H 2 O Eº = V n = 10 mol e - log K = neº/ log K = 145 K = 1 x

54

55

56 elektrody do pomiarów ph Elektroda szklana

57 Pomiar ph elektroda szklana elektroda kalomelowa bańka szklana spiek porowaty

58 elektroda szklana glass ph sensor

59 Wzór na napięcie elektrody szklanej E [ ] H n [ ] + = E log = E + log H n H + n E= E 0.059pH

60 Ogniwa stężeniowe ogniwa w których oba półogniwa mają dokładnie taką samą budowę, ale różnią się stężeniem elektrolitu

61 17_366 e e Ag e porowata Porous przegroda disk e Ag 0.1 M Ag M NO 3 1 M Ag + 1 M NO 3 anoda Anode Cathode katoda

62 Jak działa ogniwo stężeniowe W ogniwie stężeniowym obie reakcje połówkowe są takie same ale półogniwa różnią się stężeniem. Z tego powodu potencjał ogniwa nie może być zerowy. Załóżmy c = 0.10 M Cu 2+ na anodzie i 1.0 M Cu 2+ na katodzie. Cu (s) Cu 2+ (aq,0.10 M) + 2 e - Cu 2+ (aq, 1.0 M) + 2 e - Cu Cu 2+ (aq, 1.0 M) Cu (s) Cu 2+ (aq,0.10 M) E cell =? E cell = E o cell V log [Cu 2+ ] dil = 0 V V log 0.10 M 2 [Cu 2+ ] conc M E cell = 0 V V 2 (-1.00) = V

63

64 Elektroliza Zespół reakcji chemicznych wymuszonych przepływem prądu elektrycznego

65 1.10 e - e - Zn 1.0 M Zn M Cu +2 Cu anoda katoda

66 e - bateria e - >1.1V Zn 1.0 M Zn M Cu +2 Cu katoda anoda

67

68 Fe 3+ + e - == Fe 2+ Fe 2 + [ E= E log [ ] Fe ] 3 + [Fe 2+ ]=[Fe 3+ ]: E = E = V

69 Przyłożenie zewnętrznego potencjału mniejszego niż V, powoduje, że reakcja zachodzi w tym samym kierunku jak by potencjału nie przyłożono Kiedy zewnętrzny potencjał będzie większy niż V, reakcja zaczyna przebiegać w odwrotnym kierunku

70 Produkcja aluminium

71 elektroliza wody

72 Elektrometalurg trometalurgia Sodu Na katodzie (Fe): 2Na + (aq) + 2e - 2Na(l) Na anodzie (węgiel): 2Cl - (aq) Cl 2 (g) + 2e -

73 Elektrorafinacja miedzi

74 Korozja ~1/5 światowej produkcji żelaza i stali jest zużywane do wymiany zardzewiałych konstrukcji

75 Korozja żelaza w obecności wody depozyt rdzy powietrze kropla wody katoda anoda Fe

76 Jak odzyskać pieniądze z wraków? Srebro w monetach w mule uległo utlenieniu z Ag do Ag + : 2Ag (s) + H 2 S (aq) Ag 2 S (s) + H 2(g) Teraz musimy zredukować Ag + do Ag: Ag 2 S (s) + 2e - 2Ag(s) + S 2- (aq)

77 Zasilacz Na + OH - H 2 O Moneta z Ag 2 S Ag 2 S (s) + 2e - 2Ag (s) + S 2- (aq) 2H 2 O (l) + 2e - 4H 2(g) + 2OH - (aq)

78 Proces elektrolizy powoduje odzyskanie pierwotnego wyglądu monet, które są wielokrotnie cenniejsze niż metal z którego zostały wykonane

79 Acta Biomaterialia 4 (2008) 468
