BIURO PROJEKTÓW ELEKTRYCZNYCH i n ż. M a r e k P a c h o c k i PROJEKT BUDOWLANY. Sala sportowa MRKS "Gdańsk" elektryczna.

Transkrypt

1 REGON BIURO PROJEKTÓW ELEKTRYCZNYCH i n ż. M a r e k P a c h o c k i "E N E P R O" Gdańsk ul. Czarny Dwór 4A p. 68 tel NIP enepro@softel.gda.pl PROJEKT BUDOWLANY Instalacje elektryczne obiektu Obiekt: Sala sportowa MRKS "Gdańsk" Adres: ul. Meissnera Gdańsk Inwestor: MRKS Gdańsk ul. Załogowa Gdańsk Branża: elektryczna Stadium: Projekt budowlany Projektant: Sprawdził: inż. Marek Pachocki inż. Grzegorz Naumiuk upr. nr upr. nr 4505/Gd/ /Gd/90 Kwota: październik 2011r. Rozwiązania zawarte w niniejszym opracowaniu stanowią własność B.P.E. "ENEPRO" i mogą być stosowane, powielane i udostępniane osobom trzecim jedynie na podstawie pisemnego zezwolenia w/w Biura z zastrzeżeniem wszystkich skutków prawnych.

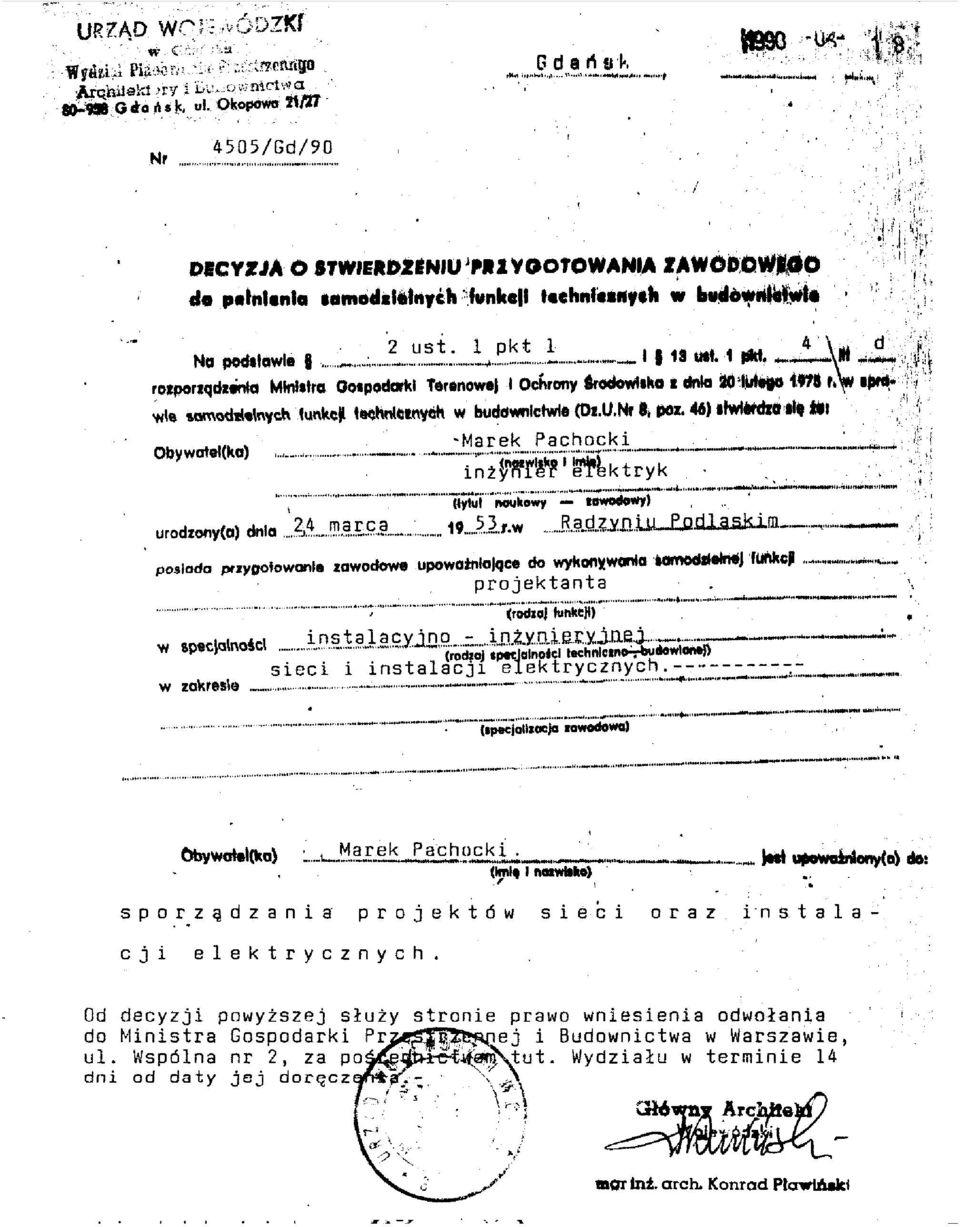

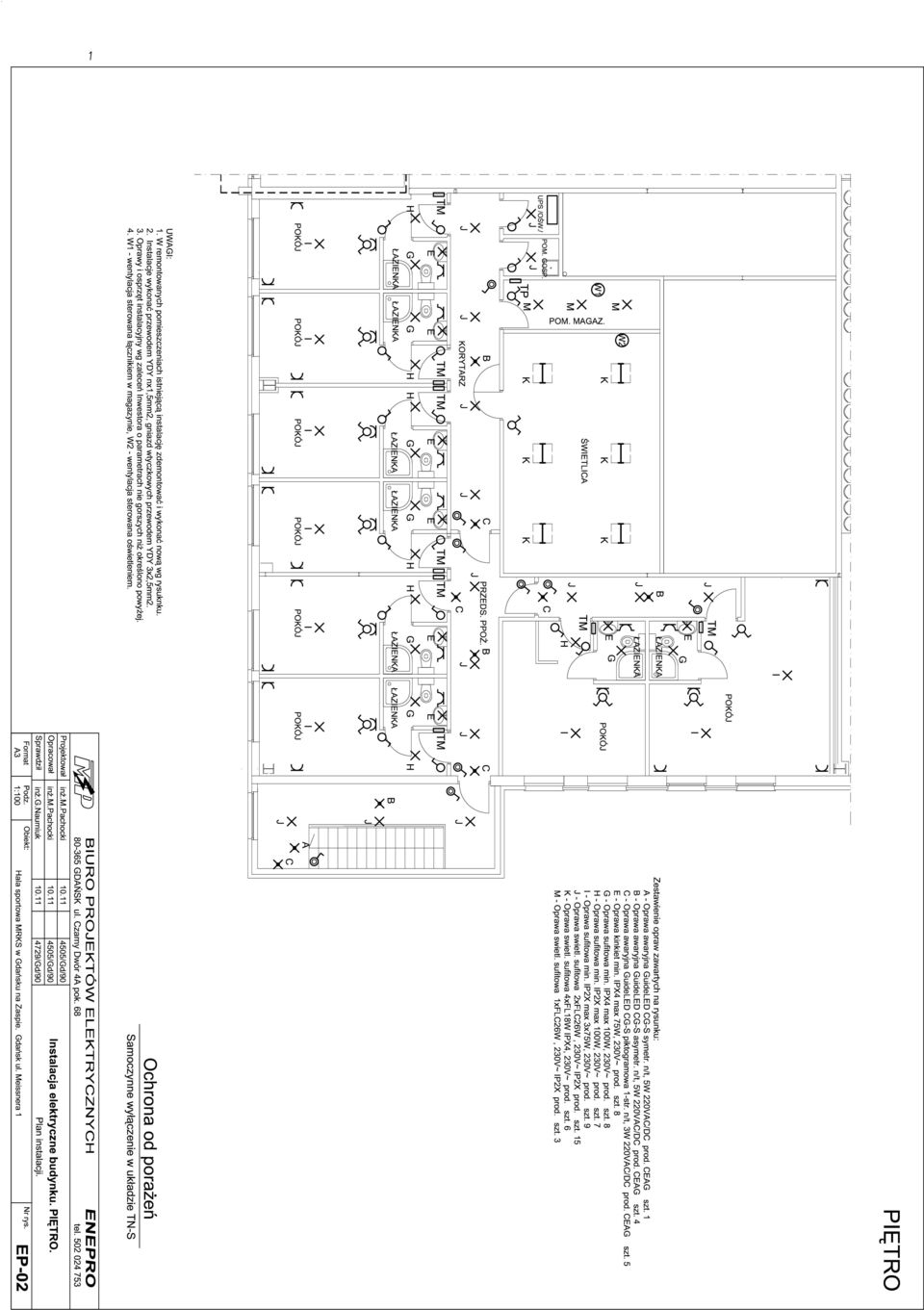

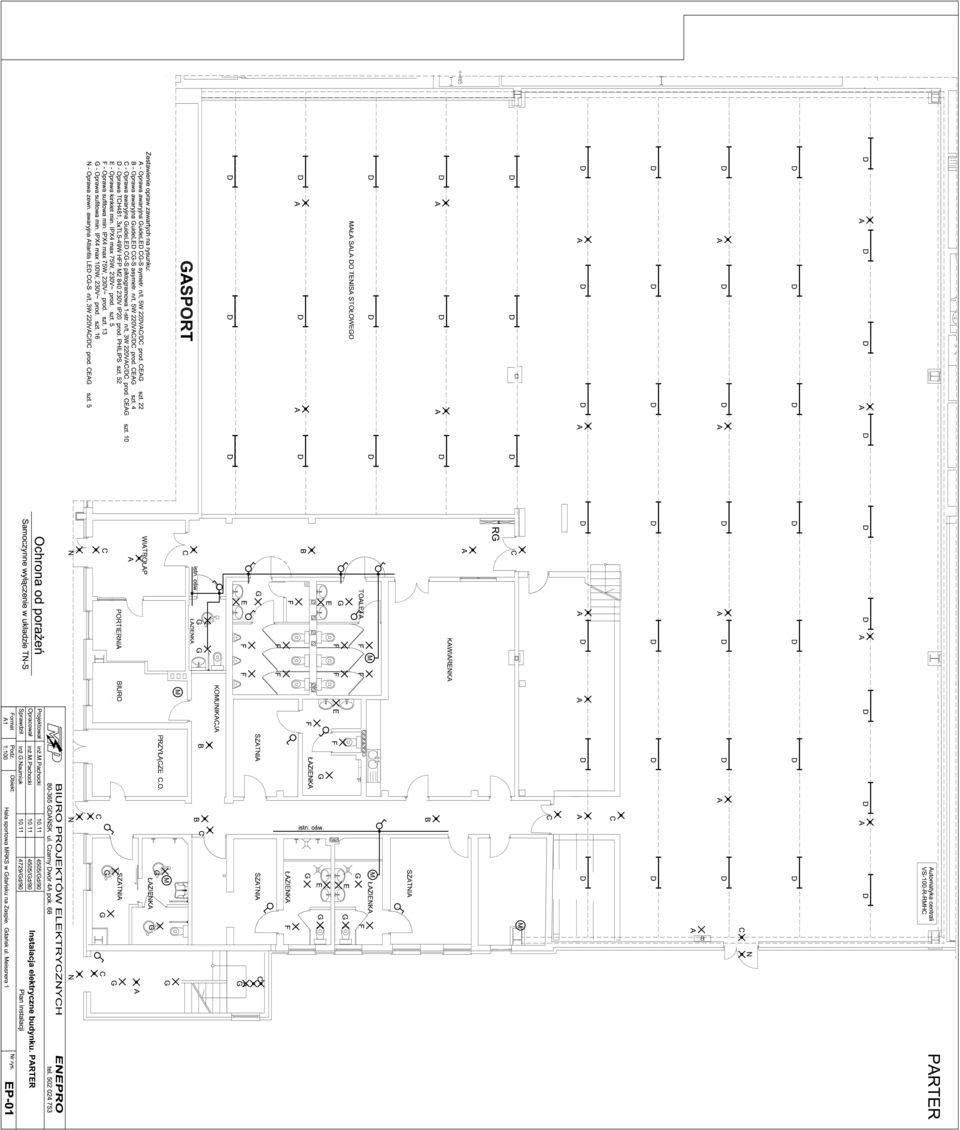

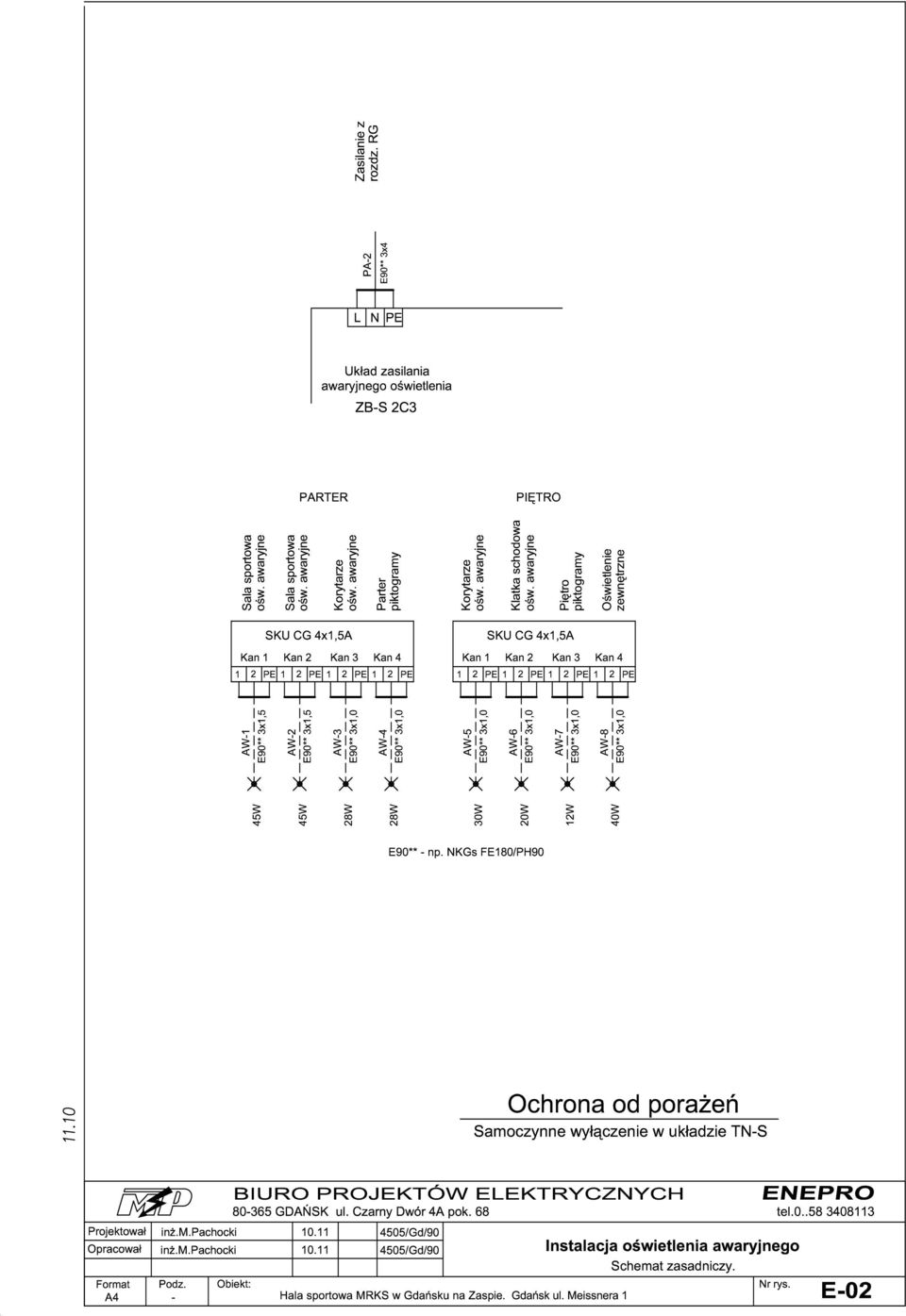

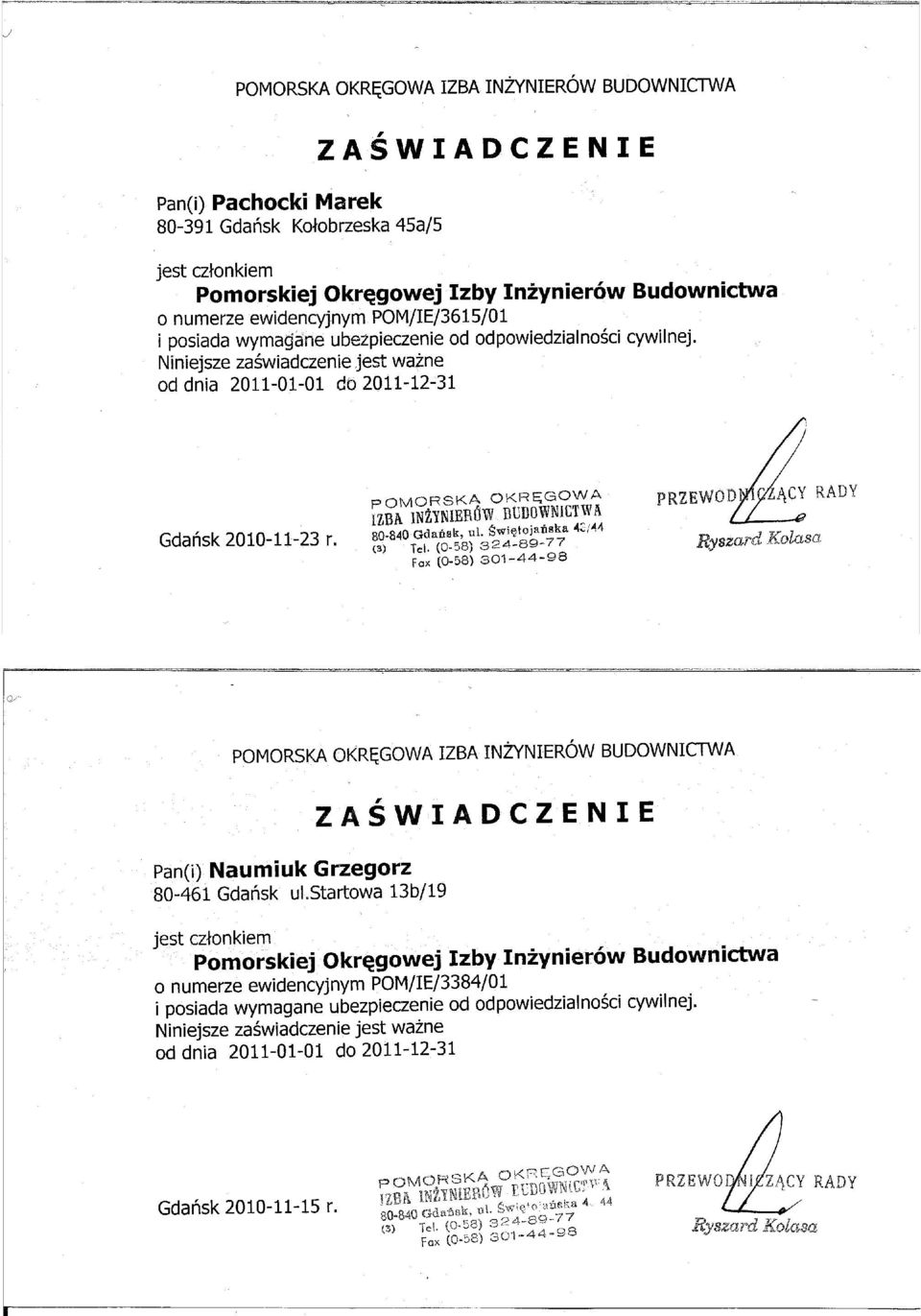

2 1. Spis treści 1. Podstawa opracowania Zakres opracowania Opis techniczny Informacja dotycząca bezpieczeństwa i ochrony zdrowia Strona tytułowa Część opisowa Informacje uzupełniające Spis rysunków L.p. Nazwa rysunku Format Nr rysunku Instalacja elektryczne budynku. Schematy zasadnicze. Instalacja oświetlenia awaryjnego. Schemat zasadniczy. Instalacja elektryczne budynku. PARTER Plan instalacji Instalacja elektryczne budynku. PIĘTRO. Plan instalacji. 3. Załączniki A3 E-01 A4 E-02 A1 A3 EP-01 EP Decyzja nr 4505/Gd/90 o stwierdzeniu przygotowania zawodowego projektanta do pełnienia samodzielnej funkcji projektanta w specjalności instalacyjno inżynieryjnej w zakresie sieci i instalacji elektrycznych. 2. Decyzja nr 4729/Gd/90 o stwierdzeniu przygotowania zawodowego sprawdzającego do pełnienia samodzielnej funkcji projektanta w specjalności instalacyjno inżynieryjnej w zakresie sieci i instalacji elektrycznych. 3. Zaświadczenia projektanta i sprawdzającego o przynależności do Pomorskiej Izby Inżynierów Budownictwa. 4. Oświadczenia projektanta i sprawdzającego o kompletności dokumentacji. 5. Obliczenia oświetlenia awaryjnego. * 1 *

3 1. Podstawa opracowania. Projekt opracowano na podstawie: zlecenia od Zleceniodawcy, ustaleń międzybranżowych, obowiązujących norm i przepisów. 2. Zakres opracowania. Opracowanie swym zakresem obejmuje projekt modernizacji instalacji elektrycznej w związku z modernizacją hali sportowej MRKS w Gdańsku na ul. Meissnera 1 w zakresie: parter: przebudowa pomieszczeń sanitarnych, trybuny na sali sportowej oraz zewnętrzną klatkę schodową piętro: pokoje z łazienkami + pom. gospodarcze. 3. Opis techniczny. Zasilanie opraw w remontowanych sanitariatach na parterze poprowadzić z najbliższej puszki rozdzielczej istniejącej instalacji elektrycznej. W remontowanych sanitariatach zaprojektowano wentylatory. Wentylacja pomieszczeń sanitarnych zasilana będzie z rozdzielnicy RG wyposażonej w moduł czasowy dobowy. Instalacje elektryczne na piętrze zasilane będą z projektowanej tablicy rozdzielczej TP. Na piętrze w wydzielonym pożarowo pomieszczeniu zainstalowana zostanie szafka baterii centralnej zasilania awaryjnego oświetlenia. Całe oświetlenia awaryjne oparto na bazie nisko-energochłonnych opraw ze źródłami LED. Wszystkie oprawy awaryjne pracują na jasno pełniąc funkcje oświetlenia dyżurnego. Zaleca się, aby wszystkie oprawy były II klasy ochronności. W zakresie modernizacji należy stosować przewody instalacyjne typu YDY(p) o U n min. 500V. Instalację w należy wykonać jako podtynkową bezpośrednio pod tynkiem. Ze względu na dodanie elementów pobierających energię elektryczną (wentylacja, część mieszkalna) dla prawidłowego funkcjonowania obiektu konieczne jest zwiększenie mocy elektrycznej zamówionej z 7kW na 20kW. * 2 *

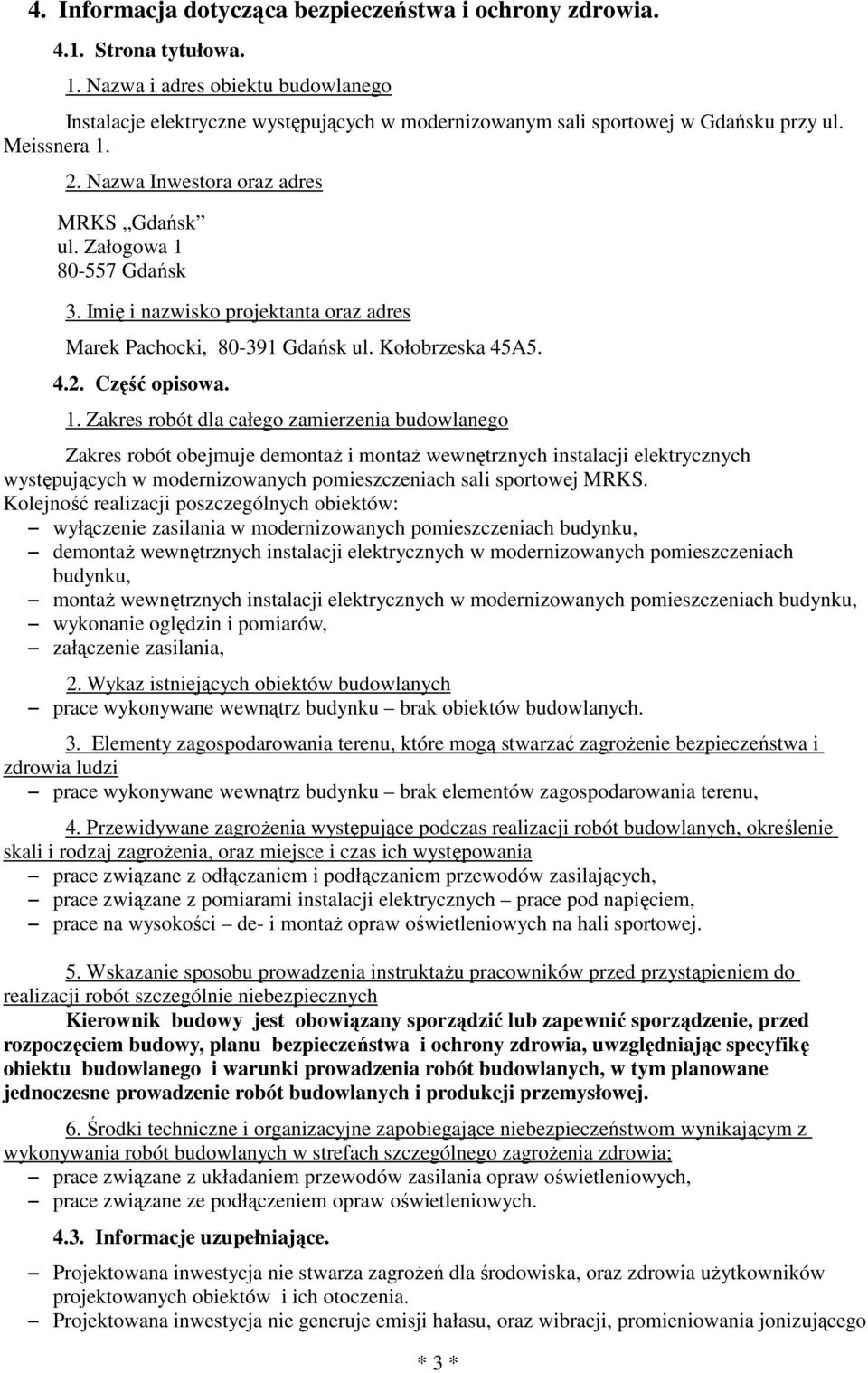

4 4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Strona tytułowa. 1. Nazwa i adres obiektu budowlanego Instalacje elektryczne występujących w modernizowanym sali sportowej w Gdańsku przy ul. Meissnera Nazwa Inwestora oraz adres MRKS Gdańsk ul. Załogowa Gdańsk 3. Imię i nazwisko projektanta oraz adres Marek Pachocki, Gdańsk ul. Kołobrzeska 45A Część opisowa. 1. Zakres robót dla całego zamierzenia budowlanego Zakres robót obejmuje demontaż i montaż wewnętrznych instalacji elektrycznych występujących w modernizowanych pomieszczeniach sali sportowej MRKS. Kolejność realizacji poszczególnych obiektów: wyłączenie zasilania w modernizowanych pomieszczeniach budynku, demontaż wewnętrznych instalacji elektrycznych w modernizowanych pomieszczeniach budynku, montaż wewnętrznych instalacji elektrycznych w modernizowanych pomieszczeniach budynku, wykonanie oględzin i pomiarów, załączenie zasilania, 2. Wykaz istniejących obiektów budowlanych prace wykonywane wewnątrz budynku brak obiektów budowlanych. 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi prace wykonywane wewnątrz budynku brak elementów zagospodarowania terenu, 4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, określenie skali i rodzaj zagrożenia, oraz miejsce i czas ich występowania prace związane z odłączaniem i podłączaniem przewodów zasilających, prace związane z pomiarami instalacji elektrycznych prace pod napięciem, prace na wysokości de- i montaż opraw oświetleniowych na hali sportowej. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie, przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych, w tym planowane jednoczesne prowadzenie robót budowlanych i produkcji przemysłowej. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia; prace związane z układaniem przewodów zasilania opraw oświetleniowych, prace związane ze podłączeniem opraw oświetleniowych Informacje uzupełniające. Projektowana inwestycja nie stwarza zagrożeń dla środowiska, oraz zdrowia użytkowników projektowanych obiektów i ich otoczenia. Projektowana inwestycja nie generuje emisji hałasu, oraz wibracji, promieniowania jonizującego * 3 *

5 i pola elektromagnetycznego. Projektowana inwestycja nie ma wpływu na istniejący drzewostan, powierzchnię ziemi, wody powierzchniowe i podziemne. * 4 *

6

7

8

9

10

11

12

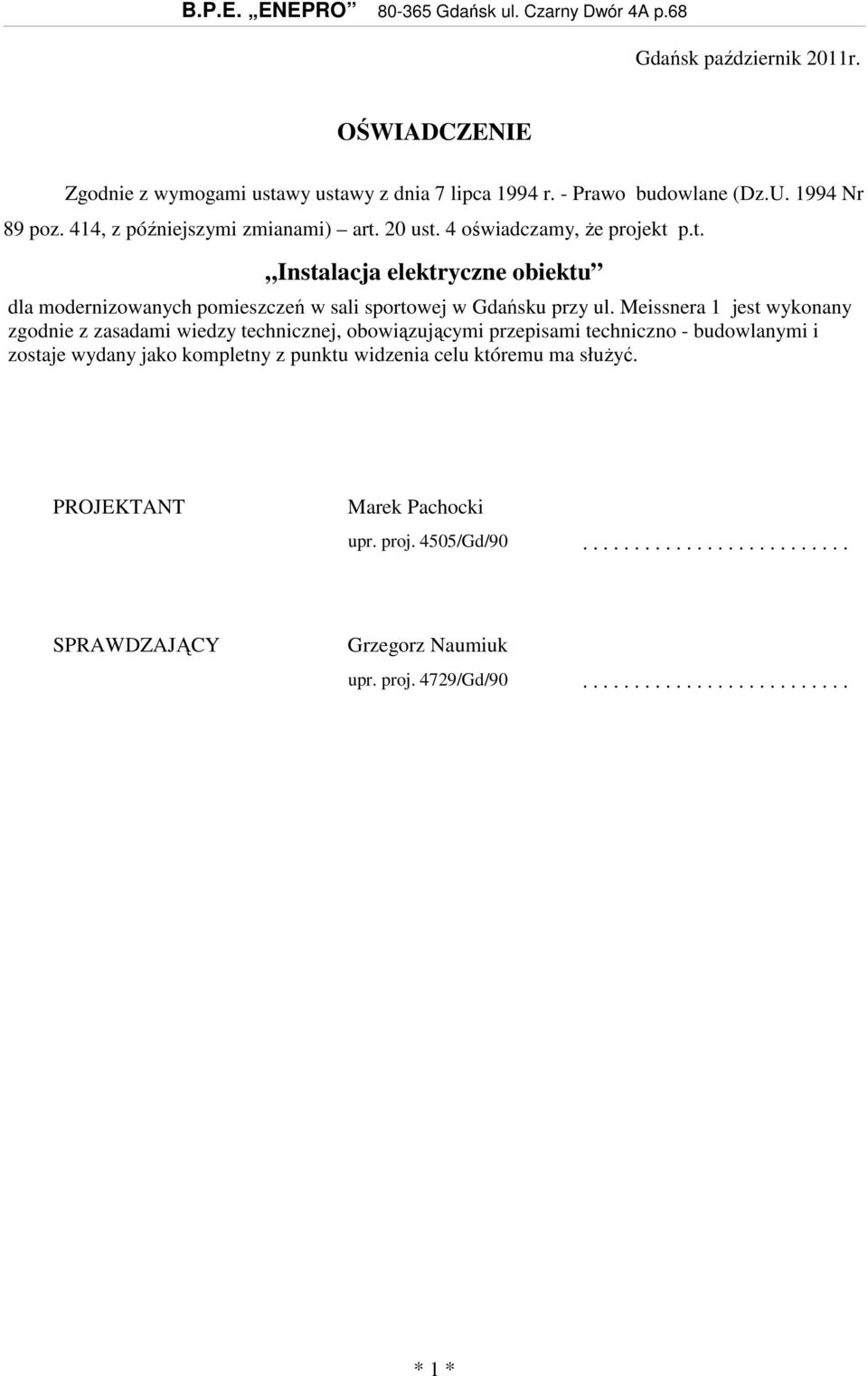

13 B.P.E. ENEPRO Gdańsk ul. Czarny Dwór 4A p.68 Gdańsk październik 2011r. OŚWIADCZENIE Zgodnie z wymogami ustawy ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz.U Nr 89 poz. 414, z późniejszymi zmianami) art. 20 ust. 4 oświadczamy, że projekt p.t. Instalacja elektryczne obiektu dla modernizowanych pomieszczeń w sali sportowej w Gdańsku przy ul. Meissnera 1 jest wykonany zgodnie z zasadami wiedzy technicznej, obowiązującymi przepisami techniczno - budowlanymi i zostaje wydany jako kompletny z punktu widzenia celu któremu ma służyć. PROJEKTANT Marek Pachocki upr. proj. 4505/Gd/ SPRAWDZAJĄCY Grzegorz Naumiuk upr. proj. 4729/Gd/ * 1 *
