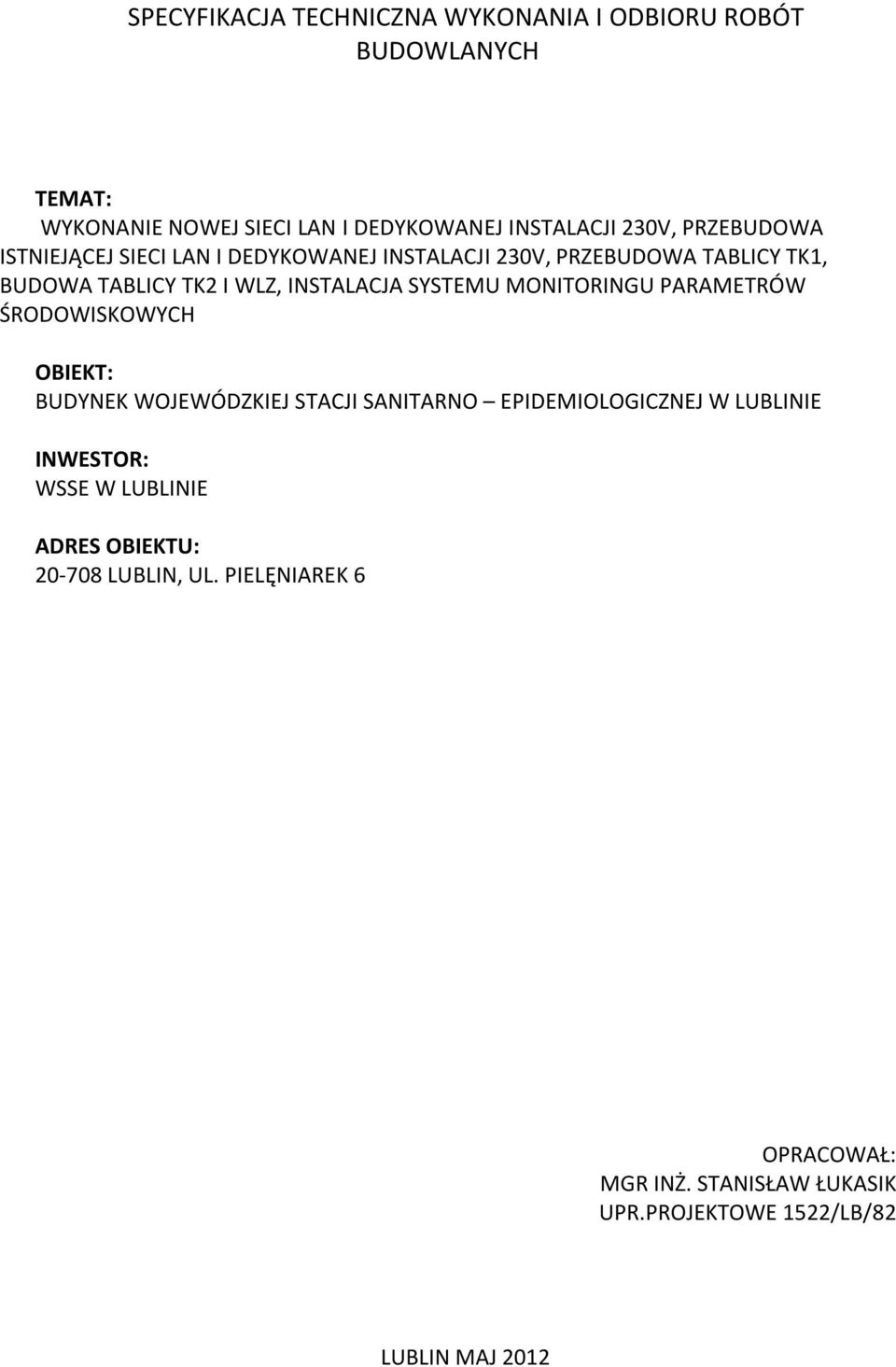

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH TEMAT: WYKONANIE NOWEJ SIECI LAN I DEDYKOWANEJ INSTALACJI 230V, PRZEBUDOWA ISTNIEJĄCEJ SIECI LAN I DEDYKOWANEJ INSTALACJI 230V, PRZEBUDOWA TABLICY TK1, BUDOWA TABLICY TK2 I WLZ, INSTALACJA SYSTEMU MONITORINGU PARAMETRÓW ŚRODOWISKOWYCH OBIEKT: BUDYNEK WOJEWÓDZKIEJ STACJI SANITARNO EPIDEMIOLOGICZNEJ W LUBLINIE INWESTOR: WSSE W LUBLINIE ADRES OBIEKTU: LUBLIN, UL. PIELĘNIAREK 6 OPRACOWAŁ: MGR INŻ. STANISŁAW ŁUKASIK UPR.PROJEKTOWE 1522/LB/82 LUBLIN MAJ 2012

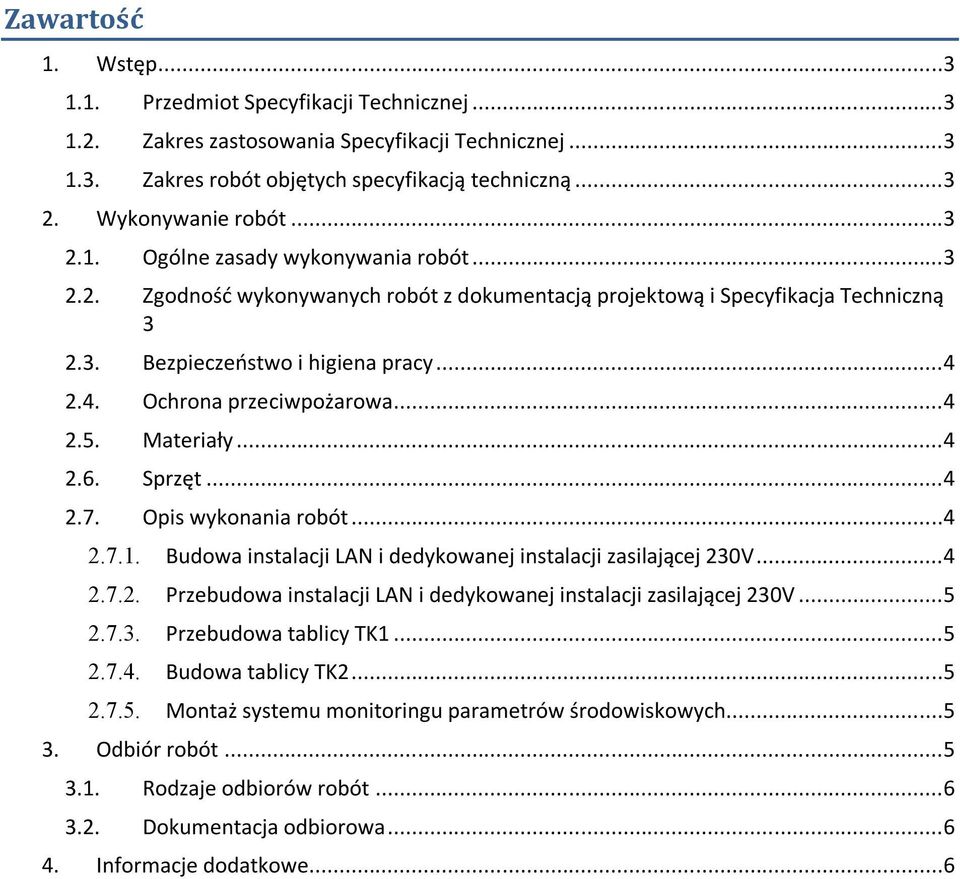

2 Zawartość 1. Wstęp Przedmiot Specyfikacji Technicznej Zakres zastosowania Specyfikacji Technicznej Zakres robót objętych specyfikacją techniczną Wykonywanie robót Ogólne zasady wykonywania robót Zgodność wykonywanych robót z dokumentacją projektową i Specyfikacja Techniczną Bezpieczeństwo i higiena pracy Ochrona przeciwpożarowa Materiały Sprzęt Opis wykonania robót Budowa instalacji LAN i dedykowanej instalacji zasilającej 230V Przebudowa instalacji LAN i dedykowanej instalacji zasilającej 230V Przebudowa tablicy TK Budowa tablicy TK Montaż systemu monitoringu parametrów środowiskowych Odbiór robót Rodzaje odbiorów robót Dokumentacja odbiorowa Informacje dodatkowe...6

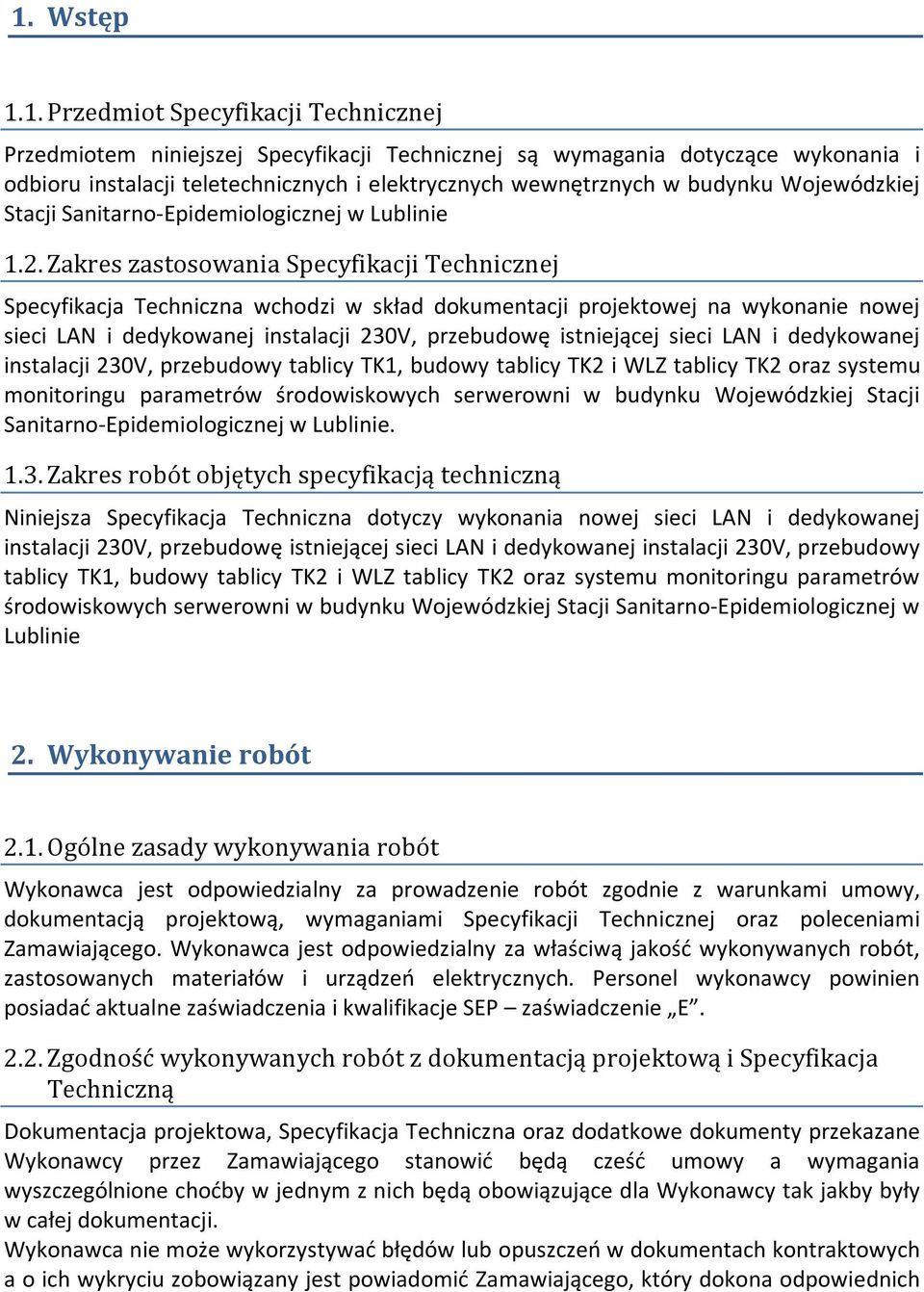

3 1. Wstęp 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru instalacji teletechnicznych i elektrycznych wewnętrznych w budynku Wojewódzkiej Stacji Sanitarno-Epidemiologicznej w Lublinie 1.2. Zakres zastosowania Specyfikacji Technicznej Specyfikacja Techniczna wchodzi w skład dokumentacji projektowej na wykonanie nowej sieci LAN i dedykowanej instalacji 230V, przebudowę istniejącej sieci LAN i dedykowanej instalacji 230V, przebudowy tablicy TK1, budowy tablicy TK2 i WLZ tablicy TK2 oraz systemu monitoringu parametrów środowiskowych serwerowni w budynku Wojewódzkiej Stacji Sanitarno-Epidemiologicznej w Lublinie Zakres robót objętych specyfikacją techniczną Niniejsza Specyfikacja Techniczna dotyczy wykonania nowej sieci LAN i dedykowanej instalacji 230V, przebudowę istniejącej sieci LAN i dedykowanej instalacji 230V, przebudowy tablicy TK1, budowy tablicy TK2 i WLZ tablicy TK2 oraz systemu monitoringu parametrów środowiskowych serwerowni w budynku Wojewódzkiej Stacji Sanitarno-Epidemiologicznej w Lublinie 2. Wykonywanie robót 2.1. Ogólne zasady wykonywania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy, dokumentacją projektową, wymaganiami Specyfikacji Technicznej oraz poleceniami Zamawiającego. Wykonawca jest odpowiedzialny za właściwą jakość wykonywanych robót, zastosowanych materiałów i urządzeń elektrycznych. Personel wykonawcy powinien posiadać aktualne zaświadczenia i kwalifikacje SEP zaświadczenie E Zgodność wykonywanych robót z dokumentacją projektową i Specyfikacja Techniczną Dokumentacja projektowa, Specyfikacja Techniczna oraz dodatkowe dokumenty przekazane Wykonawcy przez Zamawiającego stanowić będą cześć umowy a wymagania wyszczególnione choćby w jednym z nich będą obowiązujące dla Wykonawcy tak jakby były w całej dokumentacji. Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych a o ich wykryciu zobowiązany jest powiadomić Zamawiającego, który dokona odpowiednich

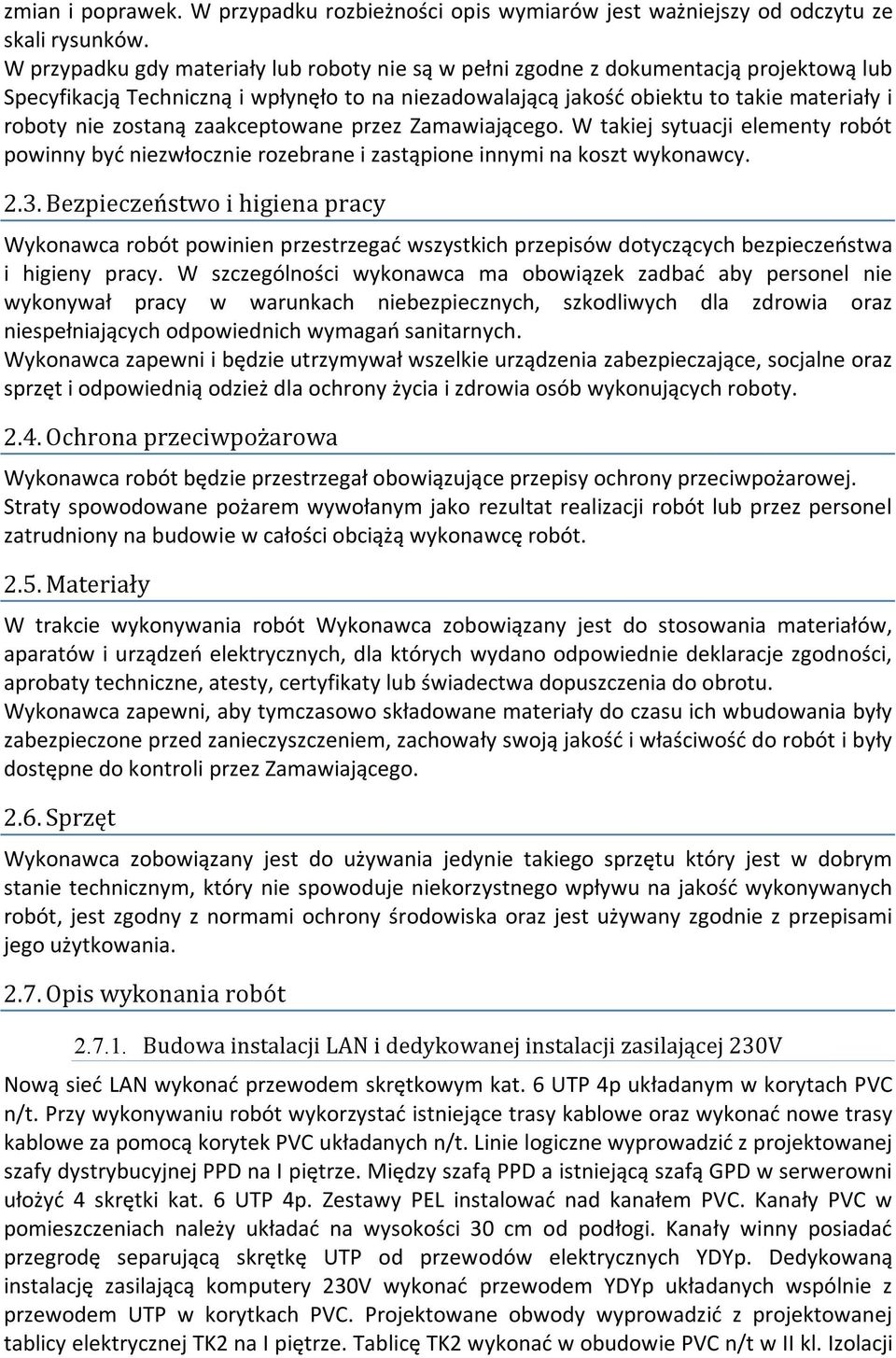

4 zmian i poprawek. W przypadku rozbieżności opis wymiarów jest ważniejszy od odczytu ze skali rysunków. W przypadku gdy materiały lub roboty nie są w pełni zgodne z dokumentacją projektową lub Specyfikacją Techniczną i wpłynęło to na niezadowalającą jakość obiektu to takie materiały i roboty nie zostaną zaakceptowane przez Zamawiającego. W takiej sytuacji elementy robót powinny być niezwłocznie rozebrane i zastąpione innymi na koszt wykonawcy Bezpieczeństwo i higiena pracy Wykonawca robót powinien przestrzegać wszystkich przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności wykonawca ma obowiązek zadbać aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób wykonujących roboty Ochrona przeciwpożarowa Wykonawca robót będzie przestrzegał obowiązujące przepisy ochrony przeciwpożarowej. Straty spowodowane pożarem wywołanym jako rezultat realizacji robót lub przez personel zatrudniony na budowie w całości obciążą wykonawcę robót Materiały W trakcie wykonywania robót Wykonawca zobowiązany jest do stosowania materiałów, aparatów i urządzeń elektrycznych, dla których wydano odpowiednie deklaracje zgodności, aprobaty techniczne, atesty, certyfikaty lub świadectwa dopuszczenia do obrotu. Wykonawca zapewni, aby tymczasowo składowane materiały do czasu ich wbudowania były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót i były dostępne do kontroli przez Zamawiającego Sprzęt Wykonawca zobowiązany jest do używania jedynie takiego sprzętu który jest w dobrym stanie technicznym, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, jest zgodny z normami ochrony środowiska oraz jest używany zgodnie z przepisami jego użytkowania Opis wykonania robót Budowa instalacji LAN i dedykowanej instalacji zasilającej 230V Nową sieć LAN wykonać przewodem skrętkowym kat. 6 UTP 4p układanym w korytach PVC n/t. Przy wykonywaniu robót wykorzystać istniejące trasy kablowe oraz wykonać nowe trasy kablowe za pomocą korytek PVC układanych n/t. Linie logiczne wyprowadzić z projektowanej szafy dystrybucyjnej PPD na I piętrze. Między szafą PPD a istniejącą szafą GPD w serwerowni ułożyć 4 skrętki kat. 6 UTP 4p. Zestawy PEL instalować nad kanałem PVC. Kanały PVC w pomieszczeniach należy układać na wysokości 30 cm od podłogi. Kanały winny posiadać przegrodę separującą skrętkę UTP od przewodów elektrycznych YDYp. Dedykowaną instalację zasilającą komputery 230V wykonać przewodem YDYp układanych wspólnie z przewodem UTP w korytkach PVC. Projektowane obwody wyprowadzić z projektowanej tablicy elektrycznej TK2 na I piętrze. Tablicę TK2 wykonać w obudowie PVC n/t w II kl. Izolacji

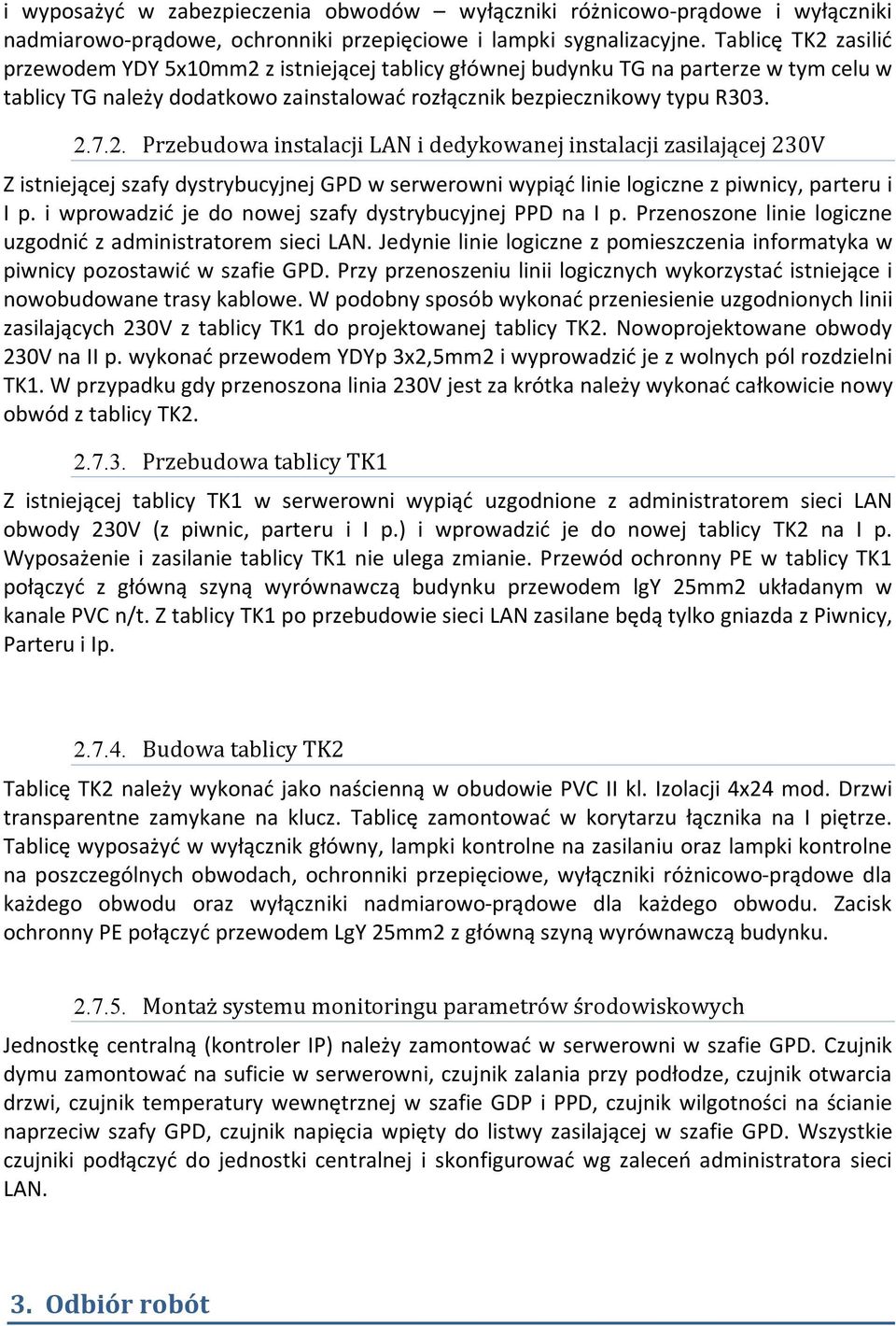

5 i wyposażyć w zabezpieczenia obwodów wyłączniki różnicowo-prądowe i wyłączniki nadmiarowo-prądowe, ochronniki przepięciowe i lampki sygnalizacyjne. Tablicę TK2 zasilić przewodem YDY 5x10mm2 z istniejącej tablicy głównej budynku TG na parterze w tym celu w tablicy TG należy dodatkowo zainstalować rozłącznik bezpiecznikowy typu R Przebudowa instalacji LAN i dedykowanej instalacji zasilającej 230V Z istniejącej szafy dystrybucyjnej GPD w serwerowni wypiąć linie logiczne z piwnicy, parteru i I p. i wprowadzić je do nowej szafy dystrybucyjnej PPD na I p. Przenoszone linie logiczne uzgodnić z administratorem sieci LAN. Jedynie linie logiczne z pomieszczenia informatyka w piwnicy pozostawić w szafie GPD. Przy przenoszeniu linii logicznych wykorzystać istniejące i nowobudowane trasy kablowe. W podobny sposób wykonać przeniesienie uzgodnionych linii zasilających 230V z tablicy TK1 do projektowanej tablicy TK2. Nowoprojektowane obwody 230V na II p. wykonać przewodem YDYp 3x2,5mm2 i wyprowadzić je z wolnych pól rozdzielni TK1. W przypadku gdy przenoszona linia 230V jest za krótka należy wykonać całkowicie nowy obwód z tablicy TK Przebudowa tablicy TK1 Z istniejącej tablicy TK1 w serwerowni wypiąć uzgodnione z administratorem sieci LAN obwody 230V (z piwnic, parteru i I p.) i wprowadzić je do nowej tablicy TK2 na I p. Wyposażenie i zasilanie tablicy TK1 nie ulega zmianie. Przewód ochronny PE w tablicy TK1 połączyć z główną szyną wyrównawczą budynku przewodem lgy 25mm2 układanym w kanale PVC n/t. Z tablicy TK1 po przebudowie sieci LAN zasilane będą tylko gniazda z Piwnicy, Parteru i Ip Budowa tablicy TK2 Tablicę TK2 należy wykonać jako naścienną w obudowie PVC II kl. Izolacji 4x24 mod. Drzwi transparentne zamykane na klucz. Tablicę zamontować w korytarzu łącznika na I piętrze. Tablicę wyposażyć w wyłącznik główny, lampki kontrolne na zasilaniu oraz lampki kontrolne na poszczególnych obwodach, ochronniki przepięciowe, wyłączniki różnicowo-prądowe dla każdego obwodu oraz wyłączniki nadmiarowo-prądowe dla każdego obwodu. Zacisk ochronny PE połączyć przewodem LgY 25mm2 z główną szyną wyrównawczą budynku Montaż systemu monitoringu parametrów środowiskowych Jednostkę centralną (kontroler IP) należy zamontować w serwerowni w szafie GPD. Czujnik dymu zamontować na suficie w serwerowni, czujnik zalania przy podłodze, czujnik otwarcia drzwi, czujnik temperatury wewnętrznej w szafie GDP i PPD, czujnik wilgotności na ścianie naprzeciw szafy GPD, czujnik napięcia wpięty do listwy zasilającej w szafie GPD. Wszystkie czujniki podłączyć do jednostki centralnej i skonfigurować wg zaleceń administratora sieci LAN. 3. Odbiór robót

6 3.1. Rodzaje odbiorów robót Wykonywane roboty podlegają następującym etapom odbioru: Odbiór robót ulegających zakryciu Odbiór końcowy po zakończeniu wszystkich robót Z dokonanych odbiorów należy sporządzić stosowne protokoły odbioru. Odbiór końcowy robót może się odbyć po zakończeniu wszystkich robót i potwierdzeniu ich wykonania przez inspektora nadzoru Dokumentacja odbiorowa Po zakończeniu robót Wykonawca zobowiązany jest do sporządzenia i przekazania Zamawiającemu następujących dokumentów: Projekt powykonawczy wykonanych instalacji elektrycznych i teletechnicznych Protokoły z wykonanych pomiarów i badań wykonanych instalacji elektrycznych i LAN Certyfikaty, atesty i deklaracje zgodności dla zabudowanych materiałów i urządzeń Fabryczne instrukcje obsługi lub DTR urządzeń i aparatów Oświadczenie kierownika robót elektrycznych o wykonaniu robót zgodnie z projektem, normami i wymogami obowiązujących przepisów Odpis uprawnień budowlanych kierownika robót elektrycznych Odpis zaświadczenia o przynależności kierownika robót elektrycznych do Okręgowej Izby Inżynierów Budownictwa 4. Informacje dodatkowe a) Wykonawstwo robót elektrycznych winno spełniać wymogi normy PN IEC oraz Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych jakim powinny odpowiadać budynki oraz ich usytuowanie. b) Z uwagi na czynny obiekt przy wykonywaniu robót należy zachować szczególne środki ostrożności. Wyłączenia prądu w budynku należy każdorazowo uzgadniać z administracją obiektu. OPRACOWAŁ: MGR INŻ. STANISŁAW ŁUKASIK UPR.PROJEKTOWE 1522/LB/82
