MODELOWANIE ZJAWISK PRZEPŁYWOWYCH W ODSIEWACZU MŁYNA WENTYLATOROWEGO

Transkrypt

1 INŻYNIERIA CHEMICZNA I PROCESOWA 25, (2004) BOLESŁAW DOBROWOLSKI, GRZEGORZ NOWOSIELSKI MODELOWANIE ZJAWISK PRZEPŁYWOWYCH W ODSIEWACZU MŁYNA WENTYLATOROWEGO Politechnia Oolsa, Katedra Technii Cielnej i Aaratury Przemysłowej, ul Miołajczya 5, Oole Przedmiotem racy są badania numeryczne zjawisa rzeływu owietrze rozdrobniony węgiel w odsiewaczu młyna. Obliczenia numeryczne wyonano dla tyowego młyna wentylatorowego stosowanego w instalacji otła OP-650b. Szczegółowej analizie oddano wływ ąta ustawienia łoate searatora na cyrulację gazu i cząste stałych wewnątrz odsiewacza. This aer resents numerical tests of the air ulverized coal mixture flow in the sifter of the fan mill. Numerical calculations were erformed for a tyical mill used in the boiler OP-650b. A threedimensional model of the mill was wored out. Influence of the angle of searator blade osition on gas and solid article circulation inside the sifter was analyzed. 1. WSTĘP W energetyce zawodowej szeroie zastosowanie znajdują młyny wentylatorowe. Jednym z istotnych roblemów esloatacyjnych jest osiąganie ożądanego stonia rzemiału rzy możliwie małym naładzie energii. Modernizacje otłów, alniów i uładów yłowych wymuszają doonywanie zmian w młynach wentylatorowych, ta aby mogły one srostać nowym wymaganiom. Istotną rolę sełnia tu budowa odsiewacza młyna, decydująca o rotności cyrulacji cząste wewnątrz młyna. Zrealizowano wiele rac modernizacyjnych dotyczących młynów wentylatorowych [1, 2]. W eletrowni Shwarze Pume [3] w młynach N roducji EVT rzy bloach 800 MW zastosowano oryginalną onstrucją odsiewacza zaewniającego wysoą suteczność i jaość rzemiału nawet dla węgla z dużą zawartością sylitów. Odsiewacz młyna sonstruowano ta, aby ył był rozdzielany w odowiednich roorcjach na alnii główne i doalające zgodnie z ideą wyorzystania bezwładności cząste transortowanych rzez odsiewacz [1].

2 B. DOBROWOLSKI, G. NOWOSIELSKI Celem niniejszej racy jest analiza zjawis rzeływowych zachodzących wewnątrz odsiewacza młyna wentylatorowego. W szczególności, badaniami numerycznymi objęto ocenę wływu ustawienia łoate odsiewacza na jaość rzemiału. 2. MODEL MATEMATYCZNY Ruch olidysersyjnej mieszaniny gaz cząsti stałe oisano równaniami różniczowymi tóre można zaisać w uogólnionej formie zachowawczej, rzy wyodrębnieniu członów onwecyjnych, dyfuzyjnych i źródłowych. ( ) ( ui ) S S t xi x i x (1) i Wystęująca w równaniu (1) zmienna jest uogólnioną zmienną zależną, wsółczynniiem transortu dyfuzyjnego. Człon źródłowy S ujmuje ozostałe orócz onwecyjnych i dyfuzyjnych - sładnii równań różniczowych. Wsółczynnii i S zestawiono w tabeli 1. Tabela 1. Wsółczynnii równania (1) Table 1. Coefficients of equation (1) równanie S S ciągłości ędu w ierunu x i u j u i ef F i ef x i x j x i S ui, inetycznej energii ef turbulencji G 0 dyssyacji inetycznej energii turbulencji ef C G 1 C2 2 u i ef t, t C, u u i j G ef x j x j x i C C C 0.09 Wymianę ędu omiędzy fazą rozdrobnioną a ciągłą oisano członem źródłowym: 1 CD Re D S ui, j u j u idt (2) V t j 8 E 0

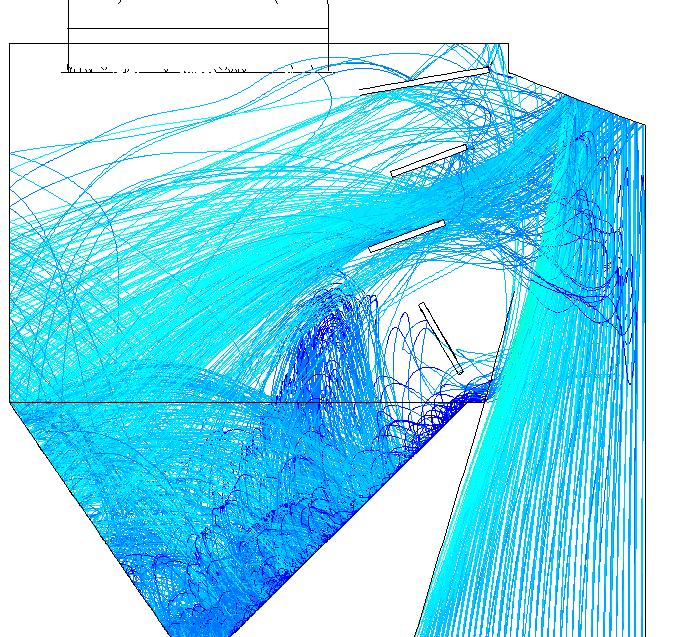

3 oś młyna MODELOWANIE ZJAWISK PRZEPŁYWOWYCH W ODSIEWACZU... gdzie V E jest objętością omóri elementarnej, natomiast j oreśla liczbę cząste transortowanych o oreślonej j-tej trajetorii w jednostce czasu. Ruch cząste yłu oisano metodą Lagrange a z uwzględnieniem siły ooru i grawitacji: du 1 u u g (3) dt gdzie u jest wetorem rędości cząsti, natomiast oznacza czas relasacji dynamicznej cząsti. W wyniu całowania równania (3) w olu rędości gazu otrzymano trajetorie ruchu oszczególnych fracji [4, 6]. Znajomość trajetorii oszczególnych fracji yłu jest odstawą do 3. WYNIKI OBLICZEŃ Obszar obliczeniowy (rys. 1) jest odwzorowaniem geometrii odsiewacza młynów wentylatorowych stosowanych w instalacji otła OP-650b [2]. Przez odsiewacz rzeływa zadany strumień gazu (39m 3 /s). Część strumienia ierowana jest do owrotem z leja do młyna (5-10%). Model rzestrzenny rzygotowano w rogramie Gambit natomiast obliczenia wyonano rzy zastosowaniu rogramu Fluent [5]. wylot łoata 1 łoata 2 łoata 3 łoata 4 omora lej wlot wylot0 wylot0 Rys. 1. Schemat odsiewacza młyna i oznaczenia Fig.1. Scheme of mill classifier and designations

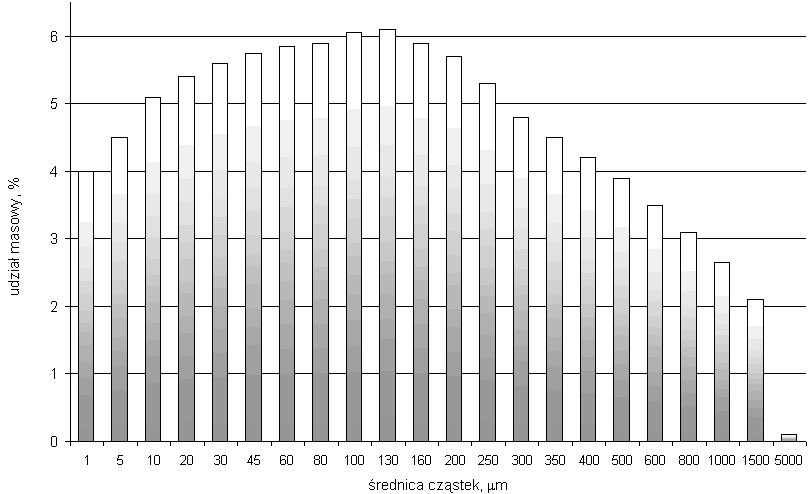

4 B. DOBROWOLSKI, G. NOWOSIELSKI W tabeli 2 zestawiono dane dotyczące sładu fracyjnego yłu, natomiast na rys. 2 rzedstawiono wynii obliczeń udziału masowego 22 dysretnych fracji cząste rzy założeniu rozładu Rosina-Rammlera-Serlinga (RRS). W obliczeniach założono gęstość cząste równą 1100 g/m 3. Na rys. 3 i 4. rzedstawiono wływ zmiany ąta ustawienia łoate na trajetorie cząste o wybranych średnicach. W obliczeniach rozatrywano ąty =0, 10 i 20. Tabela 2. Dane do obliczeń sładu fracyjnego yłu oraz obliczone stałe rozładu RRS Table 2. Data for article size distribution and calculated RRS distribution constants 1 Pozostałość R 90 [%] 58 2 Pozostałość R 1000 [%] 4 3 Liczba olidysersji n 0,738 4 Liczba rozdrobnienia b 0, Średnica zastęcza d [mm] 204 Rys. 2. Udział masowy cząste oszczególnych fracji yłu węglowego Fig. 2. Particles size distribution of ulverized coal

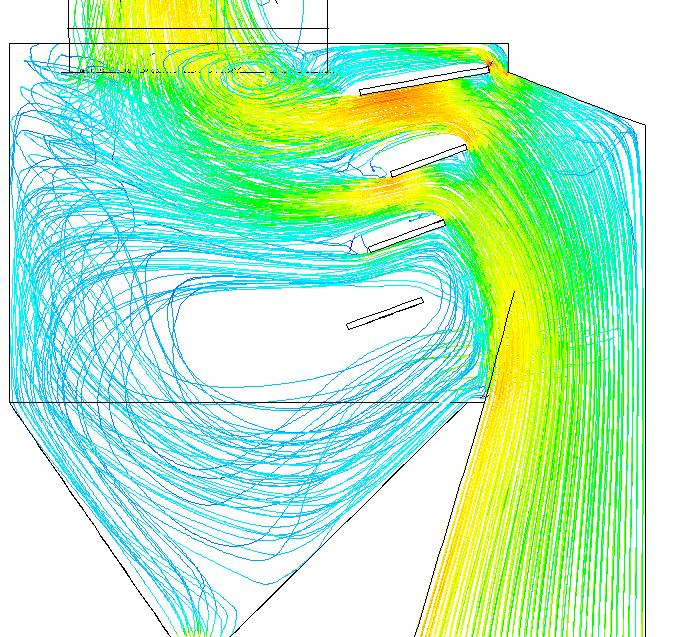

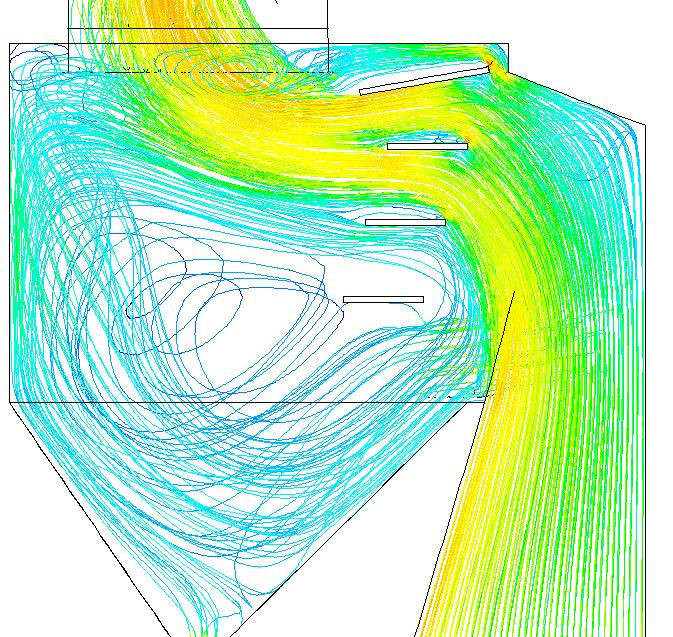

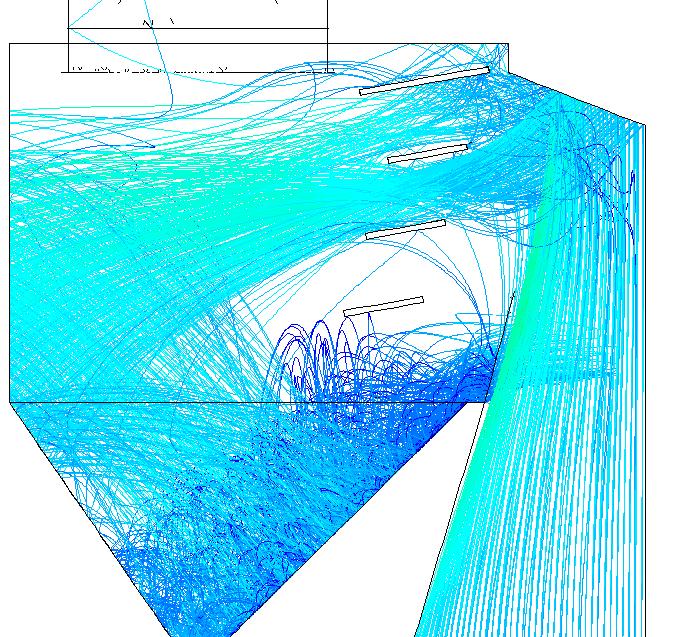

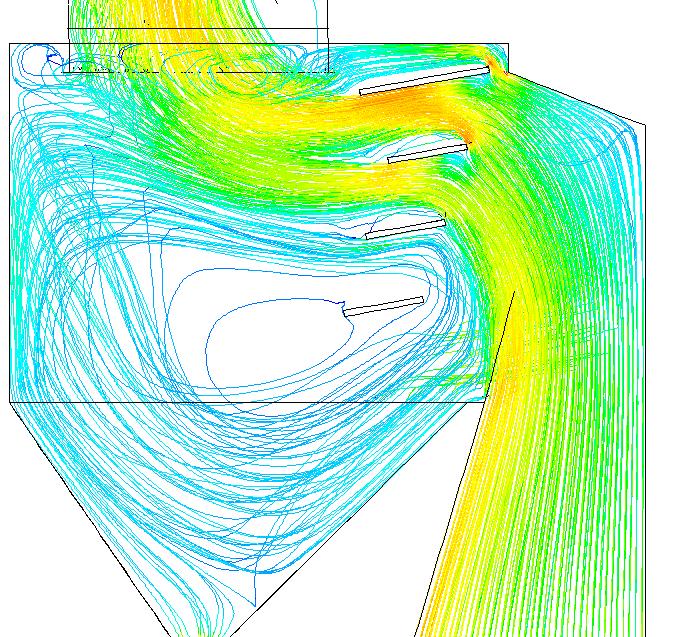

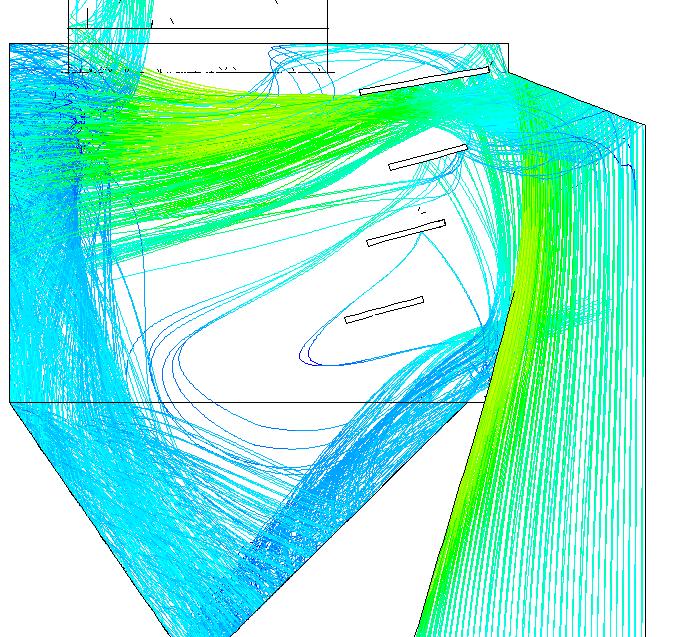

5 MODELOWANIE ZJAWISK PRZEPŁYWOWYCH W ODSIEWACZU... Rys. 3. Trajetorie cząste yłu o średnicach 10 i 1000m rzy różnych ustawieniach łoate Fig. 3. Trajectories of articles of diameters 10 and 1000m in case of diferent blade ositions

6 B. DOBROWOLSKI, G. NOWOSIELSKI Rys. 4. Trajetorie cząste yłu o średnicy 5000m Fig. 4. Trajectories of articles of diameter 5000m Wraz ze zwięszaniem ąta nachylenia łoate nieznacznie zmniejsza się ilość yłu ierowanego do wylotu i rośnie udział drobniejszych fracji yłu. Ouszczenie najniższej łoati w dół (rys. 4) owoduje zmniejszenie ilości yłu ierowanego do wylotu i ogorszenie rzemiału yłu. Na rys. 5. odano udziały oszczególnych fracji yłu w masie yłu trafiającego do wylotu młyna dla wariantów ustawienia łoate zestawionych w tabeli 3. Tabela 3. Warianty ustawień łoate w odsiewaczu Table 3. Variants of blade setings in clasiffier wariant ąt nachylenia łoate 2, 3 i 4 A 0 B 5 C 10 D 15 E 20 F łoata 2 i 3 20 oraz łoata 4-90 G łoata 2 i 3 20 oraz łoata H łoata 2 i 3 20 oraz łoata Otrzymane wynii obliczeń dotyczą uładu z jednorotną wewnętrzną cyrulacją cząste, gdyż model nie uwzględnia dalszego rozdrabniania cząste trafiających do leja. W rzyadu uładu rzeczywistego, wływ ąta ustawienia łoate może być bardziej istotny niż wynia to z rys. 5.

7 udział oszczególnych fracji w wylocie MODELOWANIE ZJAWISK PRZEPŁYWOWYCH W ODSIEWACZU % 90% 80% 70% 60% 50% 40% 30% 20% 10% % A B C D E F G H wariant Rys. 5. Sład fracyjny cząste na wylocie z odsiewacza dla różnych ustawień łoate Fig. 5. Particle size distributions in clasiffier outflow in case of diferent blade ositions 4. WNIOSKI W wyniu zrealizowanych badań numerycznych stwierdzono że: Wzrost ąta odchylenia łoate owoduje oleszenie jaości rzemiału, onieważ cząsti o dużych średnicach wytrącają się w leju zsyowym odsiewacza. W centralnej części odsiewacza wystęuje intensywna cyrulacja gazu, co ujemnie wływa na jego działanie z uwagi na orywanie rzez gaz wytrącających się w leju cząste i ierowanie ich do wylotu odsiewacza. Zmiana ąta ustawienia dolnej łoati ratycznie nie wływa na działanie odsiewacza. Znajomość rocesów rzeływowych wewnątrz odsiewacza może być odstawą do otymalizacji jego onstrucji.
