1 Knovel Math: Jakość produktu Knovel jest agregatorem materiałów pełnotekstowych dostępnych w formacie PDF i interaktywnym. Narzędzia interaktywne Knovel nie są stworzone wokół specjalnych algorytmów wymagających indywidualnej walidacji, lecz są przystosowane do wykorzystywania algorytmów zawartych w oryginalnych źródłach. W celu zapewnienia niezawodności tych algorytmów są one dokładnie testowane na każdym etapie procesu wdrożenia zanim zostaną wprowadzone do systemu. 1. Proces przepisywania Mathcad Proces przepisywania konkretnego zadania z oryginalnego źródła do arkuszy kalkulacyjnych Mathcad obejmuje wieloetapową kontrolę jakości. Przepisywanie jest wykonywane wg szczegółowych specyfikacji i zasad. Przepisywanie jest jednym z etapów wdrożenia. Inne etapy obejmują integrację arkuszy kalkulacyjnych Mathcad z książkami w formacie PDF, indeksację i testy. Kontrola jakości odbywa się na każdym etapie procesu produkcji. 2. Wybór zasobów Knovel Math Wiele tytułów zawartych w Knovel zostało wydanych po raz pierwszy wiele lat temu, doczekało się wielu wznowień i uznanych zostało za biblie dla całych pokoleń inżynierów. Przy doborze zasobów do integracji z Mathcad brano pod uwagę ich pozycję w środowisku inżynierów, ich popularność wynikającą z częstotliwości korzystania oraz rekomendacje użytkowników. Przykłady rekomendacji obejmują: - Roark's Formulas for Stress and Strain (7 th Edition), 2002, McGraw-Hill - Peterson's Stress Concentration Factors (3 rd Edition), 2008, John Wiley & Sons - Handbook of Civil Engineering Calculations (2 nd Edition), 2007, McGraw-Hill 3. Weryfikacja algorytmów Zdarza się, że najbardziej wiarygodne publikacje zawierają błędy drukarskie bądź literówki. Błędy te ujawnione zostały podczas wprowadzania algorytmów do Knovel Math ponieważ dawały niespodziewane wyniki podczas weryfikacji graficznej i liczbowej lub niemożności ich przetworzenia przez Mathcad. Na przykład błędy znalezione w oryginalnym źródle są zaznaczane w arkuszu Mathcad na czerwono wraz z komentarzem edytora objaśniającym każdy błąd:

2 Poprawny wynik Source book: Literówka w oryginale książki Ostrzeżenie According to specification, all algorithms in the original text are verified two or more times. 4. Przykłady: Poniżej kilka przykładów pokazujących błędy w oryginalnych źródłach oraz sposób integracji z Mathcad.

3 Source book: Page 457: Fixed Simple typo Page 458: Typo found later Fig. 1. Typos in Roark's Formulas for Stress and Strain, Table 11.2, pp The first, simple typo was detected immediately because it makes numeric solution impossible. The second typo was detected by comparing intermediate results with the values obtained from Table 11.1.

4 Source book: Method 1 Method 2 Method 1 Method Fig. 2. Handbook of Civil Engineering Calculations, p This example demonstrates Mathcad results obtained by two different methods given in the source book. Mathcad results are the same and match with results in the source.

5 Source book: Int. result A 1 Method 1 Int. result A 2 Int. result A 2 Int. result A Method 2 Int. result A m Int. result A m 2 2 Fig. 3. Handbook of Civil Engineering Calculations, p Ten przykład ilustruje wyniki w Mathcad uzyskane przy zastosowaniu dwóch różnych metod obliczeń podanych w w książce. Wyniki zostały porównane ze sobą I z materiałem źródłowym. Wyniki pośrednie zostały róznież porównane. The results have been compared among themselves and with the source. Intermediate results have been verified as well.

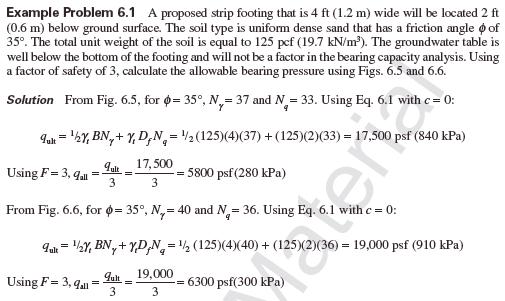

Source book: Method 1 1 Int. result q ult Int. result q ult Method 2 1 Int. result q ult 2 Int. result q ult 2 Fig. 4. Foundation Engineering Handbook, p. 6.7.

6 Source book: Method 1 1 Int. result q ult Int. result q ult Method 2 1 Int. result q ult 2 Int. result q ult 2 Fig. 4. Foundation Engineering Handbook, p This example shows the results obtained by two different methods given in the source. The results have been compared among themselves and with the source. Intermediate results have been verified as well. The divergence between the original and Mathcad results is due to an error caused by the method of calculation of coefficients. They were obtained by interpolation using an array of points resulting from digitization of the graph. Point coordinates were verified by repeated digitization resulting in 1.5% error.

7 Source book: Int. result HI Int. result HI Verification Verification Fig. 5. Handbook of Civil Engineering Calculations, p This example demonstrates verification of the results using the verification algorithm available in the source. In addition, intermediate and final results have been compared with the source. In this particular case, the results are available as an array.

8 Source book: Verification: Fig. 6. Handbook of Civil Engineering Calculations, p In this example, the results were obtained by two methods - primary and verification and Mathcad results have been compared among themselves and with the source.

9 Source book: Verification Int. result A'A Int. result A'A In this example, validation of the results is done using an algorithm provided in the original source. The result of validation is output in text format. In addition, the final and intermediate results of Mathcad calculations have been compared with results given in the source. Verification Fig. 7. Handbook of Civil Engineering Calculations, p. 5.18, case 1.

10 Source book (pp. 457and 458): Fig. 8. Roark's Formulas for Stress and Strain, Table 11.2, case 8h, p Calculations of general plate functions and constants.

11 Source book (p. 487): Fig. 9. Roark's Formulas for Stress and Strain, Table 11.2, case 8h, p Calculations of boundary conditions.

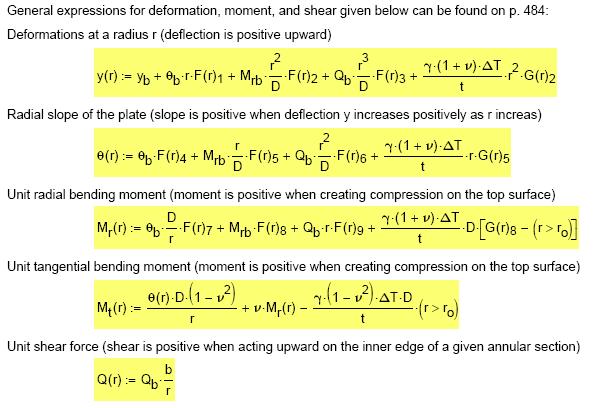

12 Source book (p. 484): Used in test procedure, see Fig. 14 Fig. 10. Roark's Formulas for Stress and Strain, Table 11.2, case 8h, p Calculations of deflection, slope, moments and shear forces.

13 Graphics Tables Fig. 11. Roark's Formulas for Stress and Strain, Table 11.2, case 8h, p Output of results in graphic and tabular formats (missing in the source but very useful for validation).

14 Source book (p. 457): Fixed Misprint Fig. 12. Roark's Formulas for Stress and Strain, Table 11.2, case 8h, p Misprint is found as a result of validation of equation and units. Source book, Table 11.1 (page 455): Fig. 13. Roark's Formulas for Stress and Strain, Table 11.2, case 8h, p Validation of general plate functions and constants using Table 11.1, p. 455.

15 Source book, Table 11.2 case 8h, special case(p. 487): Special case used later Controlled value Controlled value Equations used for test purpose only (in Mathcad): Source data for test Controlled value Used to calculate validation values And then in tabulated results: Validation values Controlled value Controlled value Controlled value Controlled value Fig. 14. Roark's Formulas for Stress and Strain, Table 11.2, case 8h, p Boundary moments and shear values are validated by results obtained from equations on p. 484 (see Fig. 10) using coefficients determined for special cases.

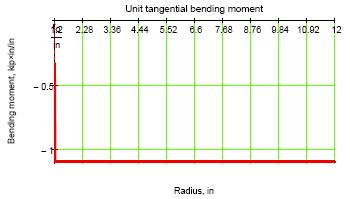

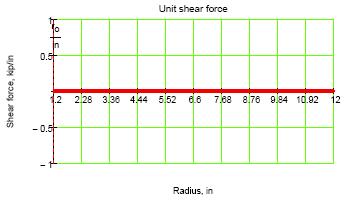

16 Graphics Tables Fig. 15. Roark's Formulas for Stress and Strain, Table 11.2, case 8h, p Special case at r 0 =b for this example is described on p. 487 (see Fig. 14).

17 Mathcad solution calculated at r 0 =b Mathsoft solution calculated at r 0 =b Fig. 16. Roark's Formulas for Stress and Strain, Table 11.2, case 8h, p Special case validation using Mathsoft solution.

18 Mathcad solution using random input values Mathsoft solution calculated using the same input values Fig. 17. Roark's Formulas for Stress and Strain, Table 11.2, case 8h, p Validation using Mathsoft solution and random variables.
