SYNTEZA obwodów. Zbigniew Leonowicz
|
|
- Kamila Cieślik
- 6 lat temu
- Przeglądów:
Transkrypt
1 SYNTEZA obwodów Zbigniew Leonowicz Literatura: [1]. S. Bolkowski Elektrotechnika teoretyczna. Tom I. WNT Warszawa 1982 (s ) [2]. A. Cichocki, K.Mikołajuk, S. Osowski, Z. Trzaska: Zbiór zadań z elektrotechniki Teoretycznej. W-wa, PWN, (s ) [3]. M Krakowski : Elektrotechnika teoretyczna. Tom 1. Warszawa- Poznań, 1980r, (s )
2 Wstęp ANALIZA WEJŚCIE Dane OBWÓD znany WYJŚCIE Szukane SYNTEZA WEJŚCIE Dane OBWÓD nieznany WYJŚCIE Dane
3 Różnice Analiza : teoria obwodów, p. Fouriera, p. Laplace a, Synteza: wiele metod (lista otwarta!), trudna, b. wymagająca, częściowo eksperymentalna, kompromisowa Dotyczy głównie filtrów, ale nie tylko.
4 Przykład OBWÓD nieznany OBWÓD nieznany
5 Elementy składowe Elementy pasywne Elementy i obwody aktywne Filtry cyfrowe

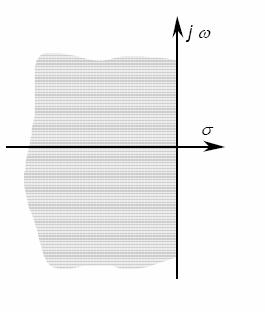

6 Elementy pasywne RLC Przyczynowe Ograniczona pamięć Stabilność + Proste, niezawodne, duże moce Problemy z indukcyjnością i Q w IC
7 Układy aktywne Wzmacniacze RC (L)
8 Układy Aktywne Obwód aktywny Obwód aktywny Żyrator
9 FILTRY CYFROWE Operacja liniowa na danych cyfrowych Np. wygładzanie, FFT, separacja sygnałów, predykcja W układach cyfrowych sygnał może być całkowicie regenerowany Brak problemu dopasowania impedancji Łatwa zmiana charakterystyk Możliwa jest duża pamięć Filtry predykcyjne=może być nieprzyczynowy i niestabilny
10 SYNTEZA Elementy RLC Stabilność i przyczynowość U U U 1 /I 1 immitancja wejściowa U2/I1- immitancja transmisyjna transmitancja (dwójniki=immitancja) (czwórniki=transmitancja)
11 Synteza obwodów pasywnych Transmitancja 1) czy jest realizowalny jako obwód pasywny 2) znaleźć obwód 3) albo aproksymację Y( s) odpowiedź H() s = = X( s) wymuszenie idealna aproksymacje
12 Realizowalność z albo Funkcja rzeczywista dodatnia (ze względu na realizowalność RLC i stabilność) jeśli jeśli w praktyce mało przydatne (dlaczego?)
13 Realizowalność 1. K musi być rzeczywisty i dodatni 2. Rząd licznika i mianownika musi się różnić maksymalnie o 1 3. Zera i bieguny rzeczywiste albo parami sprzężone 4. Zera i bieguny muszą leżeć w lewej półpłaszczyźnie albo na osi urojonej 5. Bieguny na osi urojonej muszą być pojedyncze i mieć dodatnie rzeczywiste residua 6.
14 Realizowalność licznik i mianownik =wielomian Hurwitza m(s) część parzysta, n(s) część nieparzysta q(s) -dodatnie
15 Metoda Foster a
16 Przykład dwójnika LC F. immitancji dwójnika LC jest wymierna i, dodatnia i rzeczywista Stopień licznika i mianownika różni się maks. o 1.? Cz. rzeczywista immitancji =0, częśc urojona jest f. nieparzystą Nachylenie charakterystyki zawsze dodatnie Bieguny i zera f. i. na osi urojonej, pojedyncze i na przemian.
17 Układ Fostera 1. rodzaju ( s + α )( s + α )...( s + α ) Zs () = Ps () ( s )( s )...( s ) n β1 + β2 + βn Rozkład na ułamki proste: n 1 Zs () = h() s+ h + h s 0 k 2 2 s k = 1 s + ωk Dla s=jω
18 Realizacja ω X( ω) = h ω+ h + h ω ω2 ω ω4 ω
19 struktura drabinkowa Metoda Cauer a
20 przykład musi być impedancją!
21 wynik
22 2. sposób
23 Algorytm Euklidesa 1 4. metody, z których max. 2 są skuteczne, czasem żadna! Y elementów równoległych Z elementów szeregowych
24 obwód
25 Alg. Euklidesa 2 Y elementów równoległych Z elementów szeregowych nie ma rozwiązania reszta ujemna
26 Alg. Euklidesa 3 Y elementów równoległych Z elementów szeregowych nie ma rozwiązania reszta ujemna
27 Alg. Euklidesa 4 Y elementów równoległych Z elementów szeregowych
28 Przykład z RLC
29 Synteza czwórników pasywnych (filtry) nie mamy transmitancji H(s) wymagania: kształt charakterystyk (amplitudowych lub fazowych)
30 Parametry filtra Częstotliwość odcięcia Tłumienie w paśmie p. Nachylenie charakterystyki w paśmie z.
31 Skalowanie parametrów Z ω Filtr dolnoprzepustowy obc c = 1Ω = 1 rad/s k = R L C n n n R 0 = kr = kl C = k k R L C n = ω = 0 R L = k C = k
32 Aproksymacja wielomianem Przybliżenie charakterystyki ampl./faz. Butterworth Bessel Chebyshev Ważna jest także odpowiedź impulsowa - przejściowa
33 U 1 /U 2 U U 2
34 Rodzaje filtrów Butterworth odpowiedź maksym. Płaska n U ω n ω = 0 = 0 Chebyshev- Stała nierównomierność w paśmie p.
35 Rodzaje filtrów 2 Eliptyczny Optymalny filtr L Bessela (f.lin.)
36
37
38 Stany przejściowe filtrów 1. Czas narostu (czas 10%-90% odp. skok.) 2. Oscylacje 3. Czas ustalania (±2%) 4. Opóźnienie (50%) 5. overshoot przejście powyżej wartości ustalonej.
39
40
41
42 Metody syntezy filtrów 1. Wykorzystanie filtrów-prototypów
43
