1 Specifikacije Uvod CC Sweex Wireless ADSL Modem Router Zahvaljujemo što ste kupili ovaj Sweex Wireless ADSL Modem Router Savjetujemo da pažljivo pročitate ovaj priručnik, kako bi bio zajamčen pravilan rad Sweex Wireless ADSL Modem Routera. Ako ipak naiđete na poteškoće pri instalaciji ili radu proizvoda, više obavijesti možete naći na našim web stranicama Prije početka instalacije provjerite je li operativni sustav PC-a obnovljen. To možete provjeriti vrlo jednostavno, pokretanjem Internet Explorera i odabirom Windows Update u izborniku Tools. Ovaj modem/router ima u potpunosti podršku za Windows 98SE, ME, NT, 2000, XP i Mac. Sweex Wireless ADSL Modem Router omogućava da u treptaju oka stvorite bežičnu mrežu i ponudite korisnicima pristup svim datotekama i Internetu. Dial on Demand (biranje na zahtjev) usmjerivač se automatski prijavljuje ISP-u čim pokrenete preglednik. Standardni PAT/NAT i vatrozid su ugrađeni tako da vas štite od neželjenih uljeza izvana. Ugrađeni vatrozid štiti i Intranet. ADSL modem je pogodan i za Annex A i za Annex B. N.B.! Mora biti instaliran softver za vatrozid. Svi kablovi koji se koriste su standardni upleteni dvožilni kablovi. Sadržaj pakiranja Prije nego počnete upotrebljavati modem/router, provjerite jesu li prisutni svi potrebni dijelovi. Kutija treba sadržavati slijedeće dijelove: Modem/Router Adapter za napajanje UTP kabel Priručnik CD ROM Bežični g protokol Brzina prijenosa podataka: do 54 Mb/s Standard IEEE 802,3 10Base-T, 100Base-TX 4 UTP priključka, 10/100 Mb/s 1 priključak na WAN mrežu (Internet) DMZ preusmjerava javne IP adrese na IP adrese privatne LAN mreže Mapiranje adresa preusmjerava javne IP adrese na grupu IP adresa privatne LAN mreže Virtualni poslužitelji Bridge mode, moguća komunikacija sa drugim routerima Podržava: Windows 98SE, ME, NT, 2000, XP i Mac Nadzor pristupa i sigurnost NAT vatrozid Nema pristupa s Interneta privatnim IP adresama Nadzor pristupa IP paketa, provjera grešaka tijekom prijenosa podataka Zaštita od napada hakera (DoS) PAP/CHAP/MS-CHAP ovjera Nadziranje DHCP korisnički dnevnik, održava izdane IP adrese Dnevnik sigurnosti Stanje uređaja/priključaka Upravljanje Web-bazirano upravljanje Zahtjevi sustava Mrežni adapter Windows 98SE, ME, NT, 2000, XP i Mac Mora biti postavljena postavka Obtain an IP address automatically (ovo će biti objašnjeno kasnije)

S/T-interface ISDN Phone Brza instalacija konfiguracije za Windows 95, 98, i ME PC mora imati osnovnu konfiguraciju, prije nego konfigurirate usmjerivač.

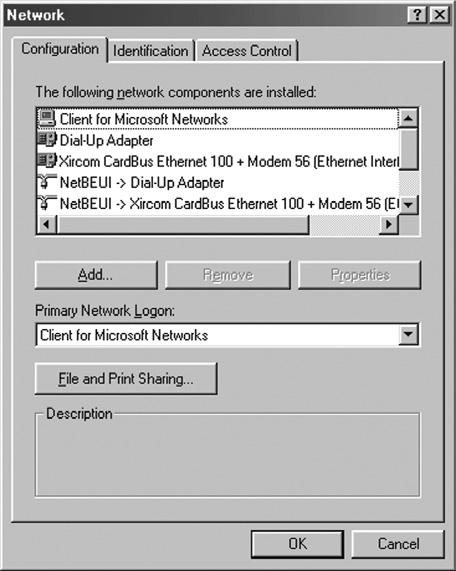

2 Postupak instalacije Konfiguracija ISDN djelitelja (ADSL preko ISDN, ANNEX B) ISDN djelitelj odvaja ADSL signal sa ISDN linije. Taj se djelitelj mora upotrebljavati, jer u protivnom ADSL linija ne bi bila odvojena od ISDN linije i ne bi bila moguća Internet komunikacija. Sl. 1/2 prikazuje kako kablovi moraju biti priključeni. S/T-interface ISDN Phone Brza instalacija konfiguracije za Windows 95, 98, i ME PC mora imati osnovnu konfiguraciju, prije nego konfigurirate usmjerivač. Postupite kako slijedi da biste uspostavili tu osnovnu konfiguraciju. Kliknite desnom tipkom miša na 'Network Environment' i kliknite na 'Properties' (Svojstva). Pojavit će se prozor 'Network configuration'. Ako u svom računalu imate modem, u tom će se prozoru pojaviti dial-up adapter (adaptera biranja), TCP/IP za dial-up adapter, kao i NetBEUI. Telephone NID Splitter NT U-interface Ethernet Cable Router ISDN djelitelja Sada kliknite na TCP/IP vaše mrežne kartice. Ako ste unijeli IP adresu, kliknite na 'Automatic assignment of an IP address. Voice line Telephone NID Splitter NT U-interface Ethernet Cable Router Sl POTS djelitelja analogne linije Sada priključite širokopojasni usmjerivač na računalo, izravnim kablom ga spojite na mrežnu karticu. Idite na izbornik Start i kliknite na ' Run (Pokreni). Upišite naredbu "winipcfg" (bez navodnika) i pod 'adapter information', odaberite mrežnu karticu koju imate

Konfiguracija IP adrese je u xxx.xxx.xxx.xxx. Sada kliknite Release All i konfiguracija IP adrese će se promijeniti u 0.

Postupite kako slijedi da biste uspostavili tu osnovnu konfiguraciju. Kliknite desnom tipkom miša na 'Network Environment' i kliknite na 'Properties' (Svojstva).

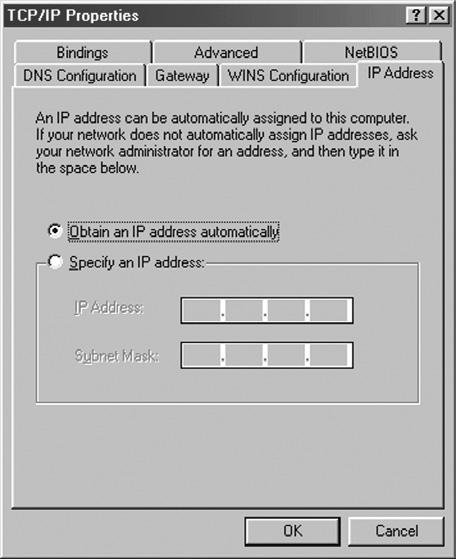

Odaberite opciju 'Automatic assignment of an IP address' i potvrdite s OK. Time je završeno osnovno podešavanje za Windows 95, 98 i ME.

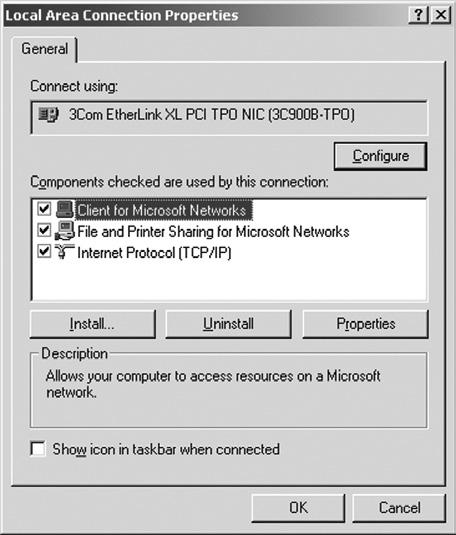

3 Konfiguracija IP adrese je u xxx.xxx.xxx.xxx. Sada kliknite Release All i konfiguracija IP adrese će se promijeniti u Brza instalacija konfiguracije za Windows 2000 i XP PC mora imati osnovnu konfiguraciju, prije nego konfigurirate usmjerivač. Postupite kako slijedi da biste uspostavili tu osnovnu konfiguraciju. Kliknite desnom tipkom miša na 'Network Environment' i kliknite na 'Properties' (Svojstva). Pojavit će se prozor 'Network configuration'. Odaberite opciju 'Internet protocol' (TCP/IP) i potvrdite s OK. Kliknite na Renew all'. Usmjerivač će dodijeliti IP adresu. Odaberite opciju 'Automatic assignment of an IP address' i potvrdite s OK. Time je završeno osnovno podešavanje za Windows 95, 98 i ME. Ako je potrebno, obrišite staru dial up vezu za vašeg davatelja Internet usluge (ISP). Priloženi CD ROM sadrži daljnje informacije o primjenama usmjerivača. Ne uključujte u naredbe nikakve navodne znakove!! Sad idite na izbornik Start odaberite "Run", i upišite "CMD". Potvrdite sa 'Enter'. Unesite naredbu "Ipconfig" i potvrdite sa 'Enter'

Problemi s LAN vezom? Postavite WINS postavke za mrežnu karticu kako je pokazano dolje. Kliknite na "OK" da zatvorite prozor. Nakon promjena ponovno pokrenite PC.

0.0.0. Sada unesite naredbu 'Ipconfig/renew' i potvrdite sa 'Enter'. NAPOMENA!! Slijedeći postupak će obrisati sve podatke unešene u usmjerivač.

Za potpuno vraćanje usmjerivača na početno stanje, držati olovkom pritisnutu tipku 'reset' četiri sekunde.

Podešavanja usmjerivača će se vratiti na factory default (tvornički podešeno). Konfiguriranje usmjerivača Usmjerivač će sada dodijeliti novu IP adresu.

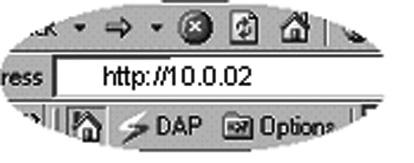

4 Problemi s LAN vezom? Postavite WINS postavke za mrežnu karticu kako je pokazano dolje. Kliknite na "OK" da zatvorite prozor. Nakon promjena ponovno pokrenite PC. Sada unesite naredbu 'Ipconfig/release' i potvrdite sa 'Enter'. IP adresa će sada biti obnovljena. Vidjet ćete da je u tom slučaju također IP adresa sada Sada unesite naredbu 'Ipconfig/renew' i potvrdite sa 'Enter'. NAPOMENA!! Slijedeći postupak će obrisati sve podatke unešene u usmjerivač. To znači da ćete morati ponovo unositi ime za prijavu, zaporke, MAC adrese i IP adrese. Za potpuno vraćanje usmjerivača na početno stanje, držati olovkom pritisnutu tipku 'reset' četiri sekunde. LAN LED pokazivači 1 do 4 će se svi ugasiti kao naznaka da je vraćanje usmjerivača na početno stanje dovršeno. Podešavanja usmjerivača će se vratiti na factory default (tvornički podešeno). Konfiguriranje usmjerivača Usmjerivač će sada dodijeliti novu IP adresu. Čim dovršite konfiguraciju mreže za vaše računalo, možete stvoriti Internet vezu. Pokrenite preglednik, u URL traku unesite slijedeću adresu: Pritisnite Enter. Predpodešen user name je: admin a lozinka je: epicrouter. Prvi korak koji treba poduzeti da usmjerivač funkcionira je postavljanje Annex moda. Kliknite na ADSL configuration u Admin Privilege i odaberite Annex A za ADSL preko analogne linije ili Annex B za ADSL preko ISDN linije. Ako ova opcija nije odabrana, pojaviti će se greška na telefonskoj liniji i ADSL Internet veza neće funkcionirati

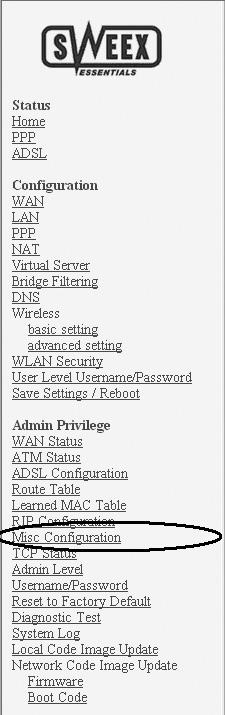

5 Zatim kliknite na Save Settings u lijevom stupcu (odjeljak konfiguracije), pa onda na Save & Reboot. Za otprilike 20 sekundi vidjet ćete poruku Your settings have been saved and the modem has rebooted. Kliknite na Misc. Configuration u Admin Privilege odjeljku u usmjerivaču. Prvo postavite FTP poslužitelj na Disabled u prozoru Misc. Configuration. To zatvara port 21. WAN konfiguracija Kliknite na WAN u lijevom stupcu (dio Configuration odjeljka). Izaberite Adapter PVC 0 i kliknite na Submit. Svaki korisnik mora imati podatke za logiranje da bi konfigurirao usmjerivač. Ti će podaci po potrebi biti zatraženi od Vašeg pružatelja Internet usluga (ISP). Za opsežnije upute pročitajte sveobuhvatan priručnik na CD ROMu. Da bi konfigurirali Sweex Wireless ADSL Modem Router, od ISP-a su potrebni podaci poput VPI, VCI postavki, bilo kakvih važnih IP adresa, DHCP enkapsulacija, korisničko ime, lozinka i NAT konfiguracija. Ti se podaci mogu zatražiti od Vašeg pružatelja Internet usluga. Voor gebruikers in Nederland staan de benodigde gegevens van diverse providers op de bijgeleverde CD-ROM. Konfiguriranje vatrozida za maksimalnu sigurnost Sweex preporuča da poduzmete slijedeće korake za maksimalnu sigurnost kada radite sa modemom/usmjerivačem. Prvo se logirajte na modem/usmjerivač sa IP adresom Postavite DMZ opciju na Enabled. Pod DMZ Host IP unesite adresu Zatim se pomaknite na kraj stranice i kliknite na Submit. Na kraju podaci moraju biti promijenjeni u usmjerivaču. Kliknite na Save Settings u lijevom stupcu (odjeljak konfiguracije), pa onda na Submit. Usmjerivač će se sada ponovno pokrenuti sa novim postavkama i privremeno će prekinuti vezu sa Internetom i računalom/računalima. Pričekajte da usmjerivač završi. Pričekajte još 20 sekundi da ADSL indikator svijetli neprekidno i da je Internet ponovno aktivan

Svakako pazite da ime koje unesete odgovara onome Vaših su-korisnicima bežičnog klijenta. Ako želite, SSID može biti sakriven.

6 Konfiguriranje bežične veze Nakon što ste se prijavili na (router) usmjerivač, moći ćete pokrenuti konfiguraciju bežične veze. Kliknite na gumb Basic Settings pod naslovom Wireless za početak postupka. Tada može biti unesen SSID. Svakako pazite da ime koje unesete odgovara onome Vaših su-korisnicima bežičnog klijenta. Ako želite, SSID može biti sakriven. Odaberite ispravni kanal i odredite želite li koristiti enkripciju. Zatim kliknite na gumb Submit, pa onda na Save Settings na lijevoj strani zaslona. U Advanced Settings možete podesiti brzinu rada, na primjer. Preporučamo da ne mijenjate ostale postavke. 112
