CC Bezprzewodowy modem router ADSL firmy Sweex

Wielkość: px

Rozpocząć pokaz od strony:

Download "CC400020 Bezprzewodowy modem router ADSL firmy Sweex"

Eleonora Kwiatkowska
9 lat temu
Przeglądów:

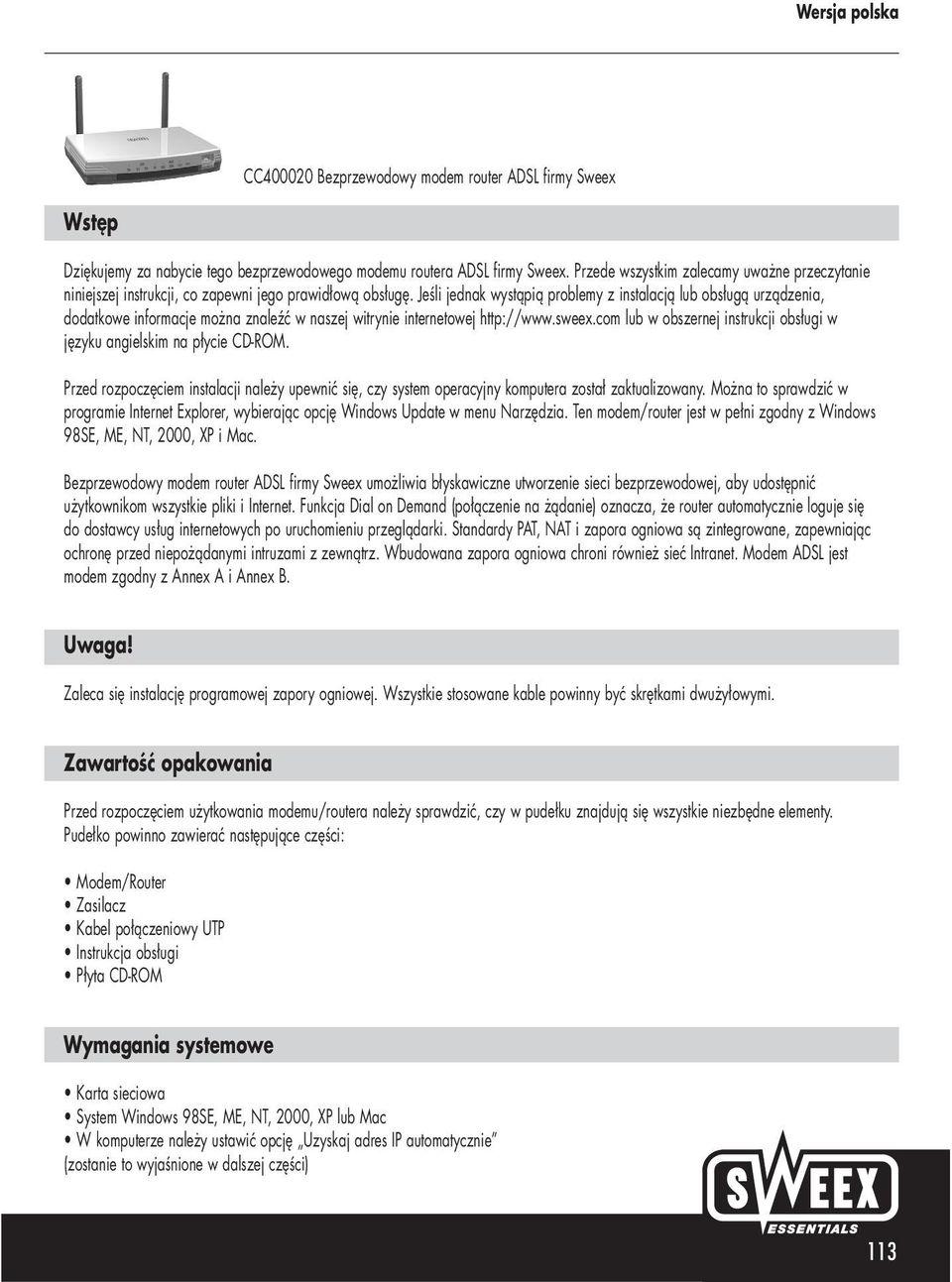

1 CC Bezprzewodowy modem router ADSL firmy Sweex Wstęp Dziękujemy za nabycie tego bezprzewodowego modemu routera ADSL firmy Sweex. Przede wszystkim zalecamy uważne przeczytanie niniejszej instrukcji, co zapewni jego prawidłową obsługę. Jeśli jednak wystąpią problemy z instalacją lub obsługą urządzenia, dodatkowe informacje można znaleźć w naszej witrynie internetowej lub w obszernej instrukcji obsługi w języku angielskim na płycie CD-ROM. Przed rozpoczęciem instalacji należy upewnić się, czy system operacyjny komputera został zaktualizowany. Można to sprawdzić w programie Internet Explorer, wybierając opcję Windows Update w menu Narzędzia. Ten modem/router jest w pełni zgodny z Windows 98SE, ME, NT, 2000, XP i Mac. Bezprzewodowy modem router ADSL firmy Sweex umożliwia błyskawiczne utworzenie sieci bezprzewodowej, aby udostępnić użytkownikom wszystkie pliki i Internet. Funkcja Dial on Demand (połączenie na żądanie) oznacza, że router automatycznie loguje się do dostawcy usług internetowych po uruchomieniu przeglądarki. Standardy PAT, NAT i zapora ogniowa są zintegrowane, zapewniając ochronę przed niepożądanymi intruzami z zewnątrz. Wbudowana zapora ogniowa chroni również sieć Intranet. Modem ADSL jest modem zgodny z Annex A i Annex B. Uwaga! Zaleca się instalację programowej zapory ogniowej. Wszystkie stosowane kable powinny być skrętkami dwużyłowymi. Zawartość opakowania Przed rozpoczęciem użytkowania modemu/routera należy sprawdzić, czy w pudełku znajdują się wszystkie niezbędne elementy. Pudełko powinno zawierać następujące części: Modem/Router Zasilacz Kabel połączeniowy UTP Instrukcja obsługi Płyta CD-ROM Wymagania systemowe Karta sieciowa System Windows 98SE, ME, NT, 2000, XP lub Mac W komputerze należy ustawić opcję Uzyskaj adres IP automatycznie (zostanie to wyjaśnione w dalszej części) 113

Jeśli jednak wystąpią problemy z instalacją lub obsługą urządzenia, dodatkowe informacje można znaleźć w naszej witrynie internetowej http://www.sweex.

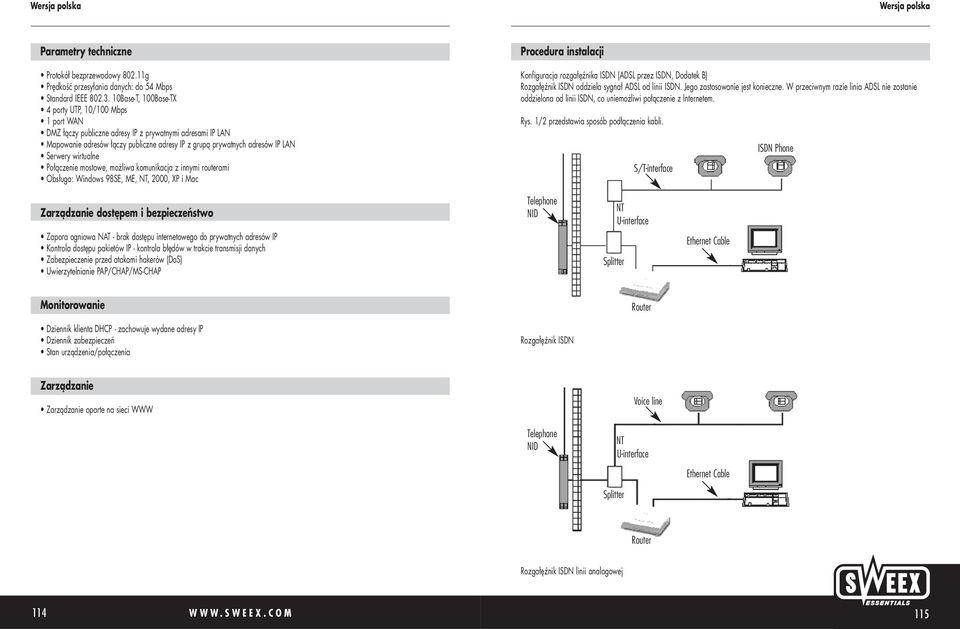

2 Parametry techniczne Protokół bezprzewodowy g Prędkość przesyłania danych: do 54 Mbps Standard IEEE Base-T, 100Base-TX 4 porty UTP, 10/100 Mbps 1 port WAN DMZ łączy publiczne adresy IP z prywatnymi adresami IP LAN Mapowanie adresów łączy publiczne adresy IP z grupą prywatnych adresów IP LAN Serwery wirtualne Połączenie mostowe, możliwa komunikacja z innymi routerami Obsługa: Windows 98SE, ME, NT, 2000, XP i Mac Procedura instalacji Konfiguracja rozgałęźnika ISDN (ADSL przez ISDN, Dodatek B) Rozgałęźnik ISDN oddziela sygnał ADSL od linii ISDN. Jego zastosowanie jest konieczne. W przeciwnym razie linia ADSL nie zostanie oddzielona od linii ISDN, co uniemożliwi połączenie z Internetem. Rys. 1/2 przedstawia sposób podłączenia kabli. S/T-interface ISDN Phone Zarządzanie dostępem i bezpieczeństwo Zapora ogniowa NAT - brak dostępu internetowego do prywatnych adresów IP Kontrola dostępu pakietów IP - kontrola błędów w trakcie transmisji danych Zabezpieczenie przed atakami hakerów (DoS) Uwierzytelnianie PAP/CHAP/MS-CHAP Telephone NID Splitter NT U-interface Ethernet Cable Monitorowanie Router Dziennik klienta DHCP - zachowuje wydane adresy IP Dziennik zabezpieczeń Stan urządzenia/połączenia Rozgałęźnik ISDN Zarządzanie Zarządzanie oparte na sieci WWW Voice line Telephone NID NT U-interface Ethernet Cable Splitter Router Rozgałęźnik ISDN linii analogowej

Serwery wirtualne Połączenie mostowe, możliwa komunikacja z innymi routerami Obsługa: Windows 98SE, ME, NT, 2000, XP i Mac Procedura instalacji Konfiguracja rozgałęźnika ISDN (ADSL przez ISDN,

3 Szybka konfiguracja w systemach Windows 95, 98 i ME Aby móc przystąpić do konfiguracji routera, komputer musi być wstępnie skonfigurowany. Poniżej podano podstawowe czynności konfiguracyjne. Bieżący adres IP to xxx.xxx.xxx.xxx. Kliknij przycisk Zwolnij wszystko. Spowoduje to zmianę adresu IP na Następnie kliknij przycisk Odnów wszystko. Kliknij prawym przyciskiem myszy Otoczenie sieciowe i wybierz Właściwości. Pojawi się okno Sieć, służące do konfiguracji parametrów sieci. Jeśli Twój komputer jest wyposażony w modem, w oknie tym pojawi się również karta Dial-Up, protokół TCP/IP karty Dial-Up oraz protokół NetBEUI. Router przypisze adres IP. Następnie kliknij protokół TCP/IP swojej karty sieciowej. Jeśli podano adres IP, kliknij opcję Automatycznie uzyskaj adres IP. Teraz podłącz swój router szerokopasmowy do komputera; podłącz go do karty sieciowej za pomocą zwykłego (nieskrosowanego) kabla. Przejdź do menu Start i kliknij Uruchom. Wpisz polecenie 'winipcfg' (bez cudzysłowu), a następnie wybierz swoją kartę sieciową w celu uzyskania informacji na jej temat. Na tym kończy się podstawowa konfiguracja w systemach Windows 95, 98 i ME. W razie potrzeby usuń stare połączenie Dial-Up Twojego dostawcy usług internetowych. Dołączona płyta CD-ROM zawiera dodatkowe informacje o zastosowaniach routera

Kliknij prawym przyciskiem myszy Otoczenie sieciowe i wybierz Właściwości. Pojawi się okno Sieć, służące do konfiguracji parametrów sieci.

4 Szybka konfiguracja w systemach Windows 2000 i XP Aby móc przystąpić do konfiguracji routera, komputer musi być wstępnie skonfigurowany. Poniżej podano podstawowe czynności konfiguracyjne. Kliknij prawym przyciskiem myszy Otoczenie sieciowe i wybierz Właściwości. Pojawi się okno Sieć, służące do konfiguracji parametrów sieci. Wybierz opcję Protokół internetowy (TCP/IP) i kliknij OK. Teraz wpisz polecenie Ipconfig/release i naciśnij Enter. Adres IP został odnowiony. Również w tym przypadku będzie on wyglądał następująco: Teraz wpisz polecenie Ipconfig/renew i naciśnij Enter. Zaznacz opcję Uzyskaj adres IP automatycznie i kliknij przycisk OK. Router przypisze teraz nowy adres IP. Przy wpisywaniu poleceń nie dodawaj apostrofów!! Przejdź do menu Start, kliknij Uruchom i wpisz CMD. Zatwierdź klawiszem Enter. Wpisz polecenie Ipconfig i naciśnij Enter

Teraz wpisz polecenie Ipconfig/release i naciśnij Enter. Adres IP został odnowiony. Również w tym przypadku będzie on wyglądał następująco: 0.0.0.0. Teraz wpisz polecenie Ipconfig/renew i naciśnij Enter.

5 Problemy z połączeniem LAN? Ustaw parametry WINS dla karty sieciowej jak pokazano poniżej. Kliknij OK, aby zamknąć okno. Po wprowadzeniu zmian uruchom ponownie komputer. Następnie kliknij Save settings w kolumnie po lewej (sekcja Configuration), a następnie Save & reboot. Po około 20 sekundach pojawi się komunikat Wprowadzone ustawienia zostały zapisane i modem został uruchomiony ponownie. UWAGA!! Następująca procedura spowoduje usunięcie wszystkich danych wprowadzonych do routera. Oznacza to konieczność ponownego wpisania nazwy użytkownika, hasła, adresów MAC i IP. W celu pełnego zresetowania routera należy nacisnąć długopisem przycisk reset i przytrzymać przez cztery sekundy. Wszystkie diody LAN 1 do 4 zgasną, informując o zakończeniu procedury resetowania. Ustawienia routera powrócą do wartości fabrycznych. Konfiguracja routera Po zakończeniu konfiguracji sieciowej komputera możesz skonfigurować połączenie internetowe. Uruchom przeglądarkę i wpisz następujący adres w pasku adresów: Naciśnij Enter. Konfiguracja WAN Kliknij WAN w kolumnie po lewej (część sekcji Configuration). Wybierz Adapter PVC 0 i kliknij Submit. Każdy użytkownik powinien posiadać login, aby móc konfigurować router. W razie potrzeby można o niego poprosić dostawcę usług internetowych. Dodatkowe informacje znajdują się w obszernej instrukcji obsługi na płycie CD-ROM. Aby skonfigurować bezprzewodowy modem router ADSL firmy Sweex, dostawca usług internetowych powinien dostarczyć takie dane, jak ustawienia VPI, VCI, wszystkie konieczne adresy IP, ustawienia DHCP, nazwę użytkownika, hasło i konfigurację NAT. Te dane można uzyskać od dostawcy usług. Voor gebruikers in Nederland staan de benodigde gegevens van diverse providers op de bijgeleverde CD-ROM. Konfiguracja zapory ogniowej w celu uzyskania maksymalnego bezpieczeństwa Firma Sweex zaleca podjęcie następujących kroków zapewniających maksymalne bezpieczeństwo podczas pracy z modemem/routerem. Najpierw zaloguj się do modemu/routera za pomocą adresu IP Domyślnie user name to: admin, a hasło: epicrouter. Aby router działał prawidłowo najpierw należy ustawić tryb Annex. Kliknij ADSL configuration w Admin Privilege i wybierz Annex A dla ADSL przez linię analogową lub Annex B dla ADSL przez linię ISDN. Jeśli ta opcja nie zostanie ustawiona, wystąpi błąd na linii telefonicznej i połączenie internetowe ADSL nie będzie działać

Po około 20 sekundach pojawi się komunikat Wprowadzone ustawienia zostały zapisane i modem został uruchomiony ponownie. UWAGA!

6 Kliknij Misc. Configuration w sekcji Admin Privilege routera. Konfiguracja bezprzewodowa Po zalogowaniu się na router możliwe będzie uruchomienie konfiguracji bezprzewodowej. Kliknij przycisk Basic Settings w sekcji Wireless, aby rozpocząć. Następnie możesz wpisać SSID. Pamiętaj, aby podać nazwę używaną przez wszystkich użytkowników bezprzewodowych. Jeśli chcesz, możesz ukryć SSID. Wybierz prawidłowy kanał i zdecyduj, czy chcesz użyć Encryption (Szyfrowanie). Następnie kliknij przycisk Submit oraz Save Settings w ekranie po lewej. Najpierw ustaw serwer FTP jako Disabled w ekranie Misc. Configuration. Spowoduje to zamknięcie portu 21. W części Advanced Settings możesz określić na przykład prędkości robocze. Zalecamy nie zmieniać pozostałych ustawień. Ustaw opcję DMZ jako Enabled. W polu DMZ Host IP wpisz adres Następnie przejdź na koniec strony i kliknij Submit. Na koniec należy zmienić dane w routerze. Kliknij Save settings w kolumnie po lewej (sekcja Configuration) i ponownie Submit. Router zresetuje się automatycznie w celu wprowadzenia nowych ustawień i na chwilę przerwie połączenie z Internetem i komputerem(ami). Zaczekaj minutę, aż router zakończy aktualizację. Zaczekaj jeszcze 20 sekund, jeśli kontrolka ADSL świeci się, a Internet jest ponownie dostępny

Jeśli chcesz, możesz ukryć SSID. Wybierz prawidłowy kanał i zdecyduj, czy chcesz użyć Encryption (Szyfrowanie). Następnie kliknij przycisk Submit oraz Save Settings w ekranie po lewej.
