1 LevelOne WBR-3601 Modem ADSL / Router Bezprzewodowy Instrukcja Szybkiej Instalacji Produkt posiada 2-letnią gwarancję Dane kontaktowe serwisu: Tel , serwis.level1@impakt.com.pl Dystrybutor: Impakt Sp. z o.o., ul. Leśna 5, Sierakowo Rawicz Wyprodukowano w Chinach. Przekreślony kosz - produkt oznaczony tym symbolem oznacza, Ŝe nie moŝe być traktowany jako odpad domowy. Zapewniając prawidłową utylizację pomagasz chronić środowisko naturalne. W celu uzyskania szczegółowych informacji dotyczących recyklingu niniejszego produktu naleŝy skontaktować się z punktem sprzedaŝy detalicznej, w którym dokonano zakupu, lub organem władzy lokalnej. Oznakowanie CE - umieszczone na wyrobie jest deklaracją producenta, Ŝe oznakowany produkt spełnia wymagania dyrektyw tzw. "Nowego Podejścia" Unii Europejskiej. Dyrektywy te dotyczą zagadnień związanych z bezpieczeństwem uŝytkowania, ochroną zdrowia i ochroną środowiska, określają zagroŝenia, które producent powinien wykryć i wyeliminować. Zatem oznaczenie świadczy o tym, Ŝe produkt nie zagraŝa zdrowiu ani nie jest szkodliwy dla środowiska naturalnego. Oznaczenie ROHS - celem wprowadzenia dyrektywy jest zmniejszenie ilości substancji niebezpiecznych, produkt został wyprodukowany zgodnie z tą dyrektywą. 1

2 Zawartość opakowania WBR-3601 N Router Bezprzewodowy Antena Zasilacz (12VDC, 1A) Kabel Sieciowy RJ-45 Gumowe Stopki CD-ROM z Instrukcją Obsługi Instrukcja Szybkiej Instalacji Jeśli brakuje czegoś z listy, prosimy o kontakt ze sprzedawcą lub dystrybutorem. Zanim Zaczniesz Zanotuj listę ustawień domyślnych. Ustawienia Domyślne IAddres IP Nazwa UŜytkownika / Hasło admin / password Sieć Bezprzewodowa Enable (Włączona) Nazwa Sieci Bezprzewodowej (SSID) WBR-3601 Zabezpieczenie None (Brak) Instrukcja Szybkiej Instalacji opisuje jedynie najwaŝniejsze ustawienia. Więcej szczegółów znajduje się na płycie CD z Instrukcją Obsługi. Proszę o przygotowanie loginu, hasła i informacji o innych ustawieniach od dostawcy Internetu. 2

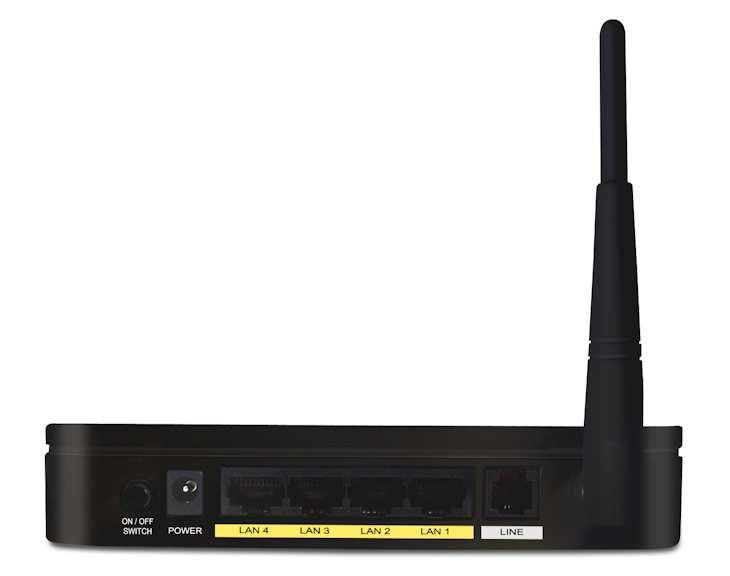

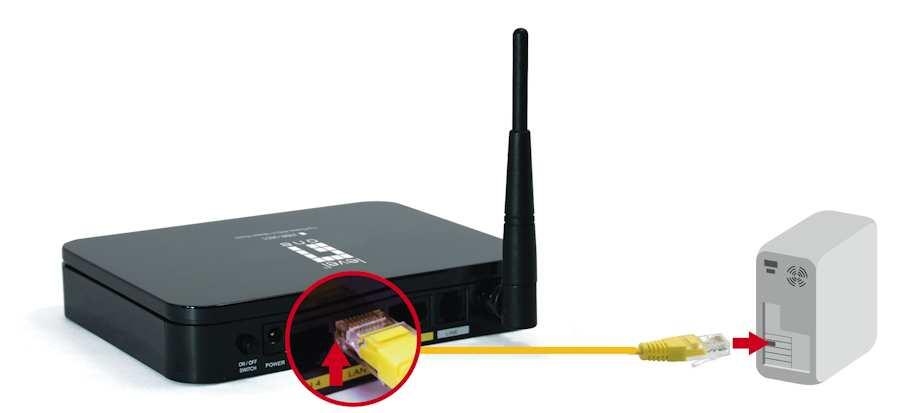

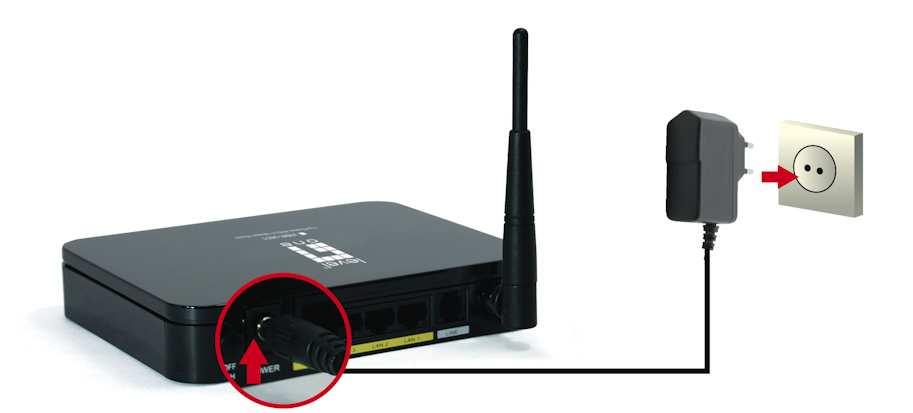

3 Instalacja 1. Podłącz aktywną linię telefoniczną ADSL 2. Połącz kablem sieciowym komputer z WBR Podłącz zasilacz. 4. Naciśnij guzik ON Switch na Routerze. 3

4 5. Poczekaj aŝ diody PWR I ADSL Link przestaną migać i zapalą się diody LAN do których podłączone są komputery. UWAGA: Jeśli diode ADSL Link mruga, oznacza to, Ŝe Router nie moŝe znaleźć aktywnej lini ADSL. Skontaktuj się ze swoim dostawcą internetowym w celu rozwiązania problemu. 6. Instalacja zakończona. MoŜesz przystąpić do konfiguracji urządzenia. 4

5 Konfiguracja 6.W pasku adresów wpisz następujący adres: 7.Wpisz nazwę uŝytkownika (User Name) i Hasło (Password). 8. Aby skonfigurować połączenie ADSL, uruchom Quick Start Wizard. Naciśnij Quick Start w menu. 9. Stwórz nowe hasło do Routera. Pozostawienie domyślnego jest duŝym ryzykiem. 10. Wybierz Strefę Czasową. 5

6 Jest wiele sposobów podłączenia do Internetu. Sprawdź w tabeli, które ustawienia są poprawne w twoim przypadku. W kaŝdym przypadku będziesz musiał wypełnić ustawienia VPI i VCI. Informacje na ten temat powinieneś otrzymać od dostawcy Internetu. Connection Type Dynamic IP Address Static (Fixed) IP Address PPPoE, PPPoA Bridge Mode Data required. Zazwyczaj, nie uŝywany. Masz przydzielony własny adres IP a takŝe informację o Masce Podsieci, Bramce IP oraz adresie serwera DNS. a) Zawsze wymagana nazwa uŝytkownika i hasło. b) Jeśli uŝywasz Statycznego Adresu IP, będziesz musiał podać Maskę Podsieci, Bramkę IP i serwer DNS. Potwierdzenie autentyczności nie odbywa się przez WBR- 3601, ale przez inne urządzenie albo PC. Router i Firewall nie są wykorzystywane w tym trybie. 11. Kiedy zakończysz Quick Start Wizard naciśnij Next aby zapisać ustawienia i zrestartuj Router. Po restarcie będziesz musiał podać nowe hasło. Naciśnij Close aby wyjść z Quick Start Wizard. 12. Jeśli poprawnie dokonałeś konfiguracji, zielona dioda Internet powinna być włączona. Teraz powinieneś mieć dostęp do Internetu. 6

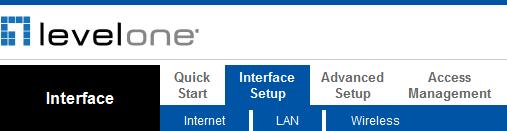

7 13. Aby skonfigurować sieć bezprzewodową kliknij Interface Setup a potem Wireless. W tym miejscu moŝesz wybrać swoją Nazwę Sieci Bezprzewodowej (SSID) i sposób zabezpieczenia. Uwaga: LevelOne dla zapewnienia największego poziomu bezpieczeństwa rekomenduje WPA2-PSK (AES). 14. Gratulacje! Zakończyłeś instalację WBR
