Instalacja i konfiguracja rouera ASMAX AR 904u. Neostrada, Netia

Wielkość: px

Rozpocząć pokaz od strony:

Download "Instalacja i konfiguracja rouera ASMAX AR 904u. Neostrada, Netia"

Laura Chrzanowska
8 lat temu
Przeglądów:

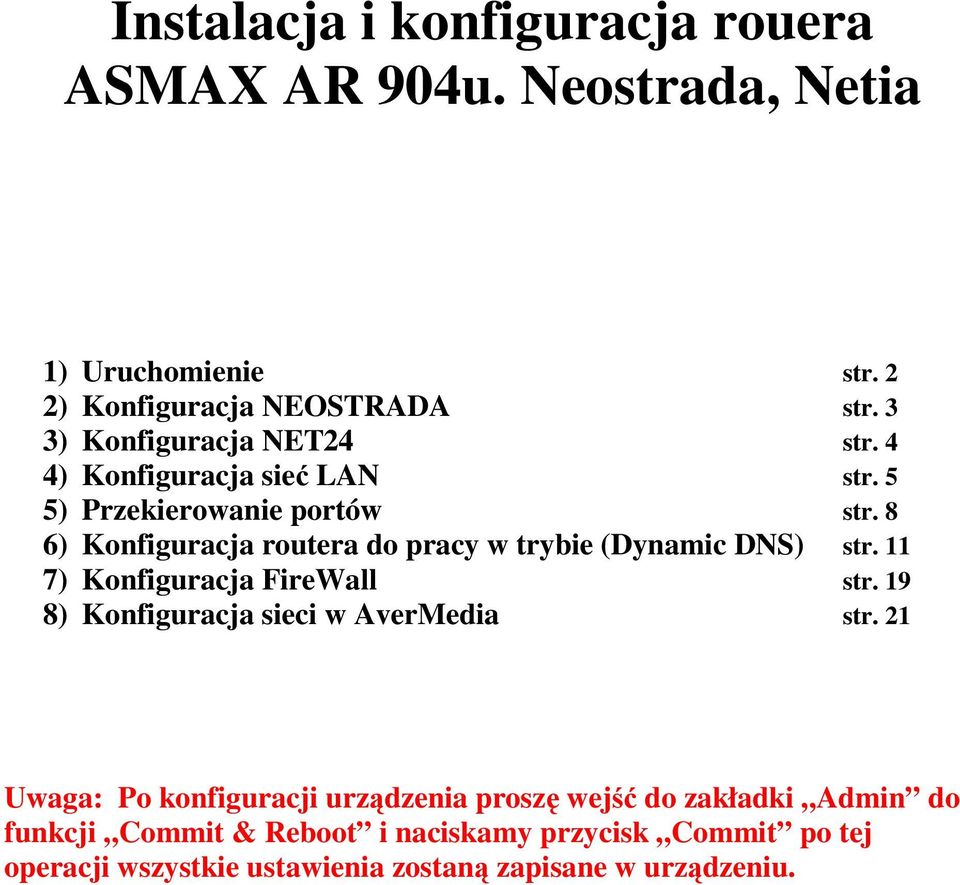

1 Instalacja i konfiguracja rouera ASMAX AR 904u. Neostrada, Netia 1) Uruchomienie str. 2 2) Konfiguracja NEOSTRADA str. 3 3) Konfiguracja NET24 str. 4 4) Konfiguracja sieć LAN str. 5 5) Przekierowanie portów str. 8 6) Konfiguracja routera do pracy w trybie (Dynamic DNS) str. 11 7) Konfiguracja FireWall str. 19 8) Konfiguracja sieci w AverMedia str. 21 Uwaga: Po konfiguracji urządzenia proszę wejść do zakładki Admin do funkcji Commit & Reboot i naciskamy przycisk Commit po tej operacji wszystkie ustawienia zostaną zapisane w urządzeniu.

8 6) Konfiguracja routera do pracy w trybie (Dynamic DNS) str. 11 7) Konfiguracja FireWall str.

2 1) Uruchomienie: Proszę ustawić w komputerze : ->Start, Ustawienia, Połączenia sieciowe ->Prawym przyciskiem wybieramy właściwości ->Wybieramy Protokół internetowy (TCP/IP) ->Ustawiamy Uzyskaj adres IP automatycznie Uzyskaj adres serwera DNS automatycznie. ->Zatwierdzamy Logowanie do urządzenia : ->Otwieramy przeglądarkę IE ->Wpisujemy adres -> Hasło : admin Login : epicrouter Po zalogowaniu otrzymamy 2

automatycznie Uzyskaj adres serwera DNS automatycznie.

3 2) Konfiguracja Neostrady : W zakładce Home wchodzimy do funkcji Quick Configuration Uzupełniamy: Encapsulation -> PPPoE LLC VPI -> 0 VCI -> 35 Bridge IGMP IP Addres, Subnet Mask -> Same zera USE DHCP Gateway IP Adress -> Same zera Username -> Informacja otrzymana podczas rejestracji neostrady Password -> Informacja otrzymana podczas rejestracji neostrady Use DNS Primary, Secondary DNS -> Same zera 3

DHCP Gateway IP Adress -> Same zera Username -> Informacja otrzymana podczas rejestracji neostrady

4 3) Konfiguracja Net24 : W zakładce Home wchodzimy do funkcji Quick Configuration Uzupełniamy: Encapsulation -> PPPoE LLC VPI -> 8 VCI -> 35 Bridge IGMP IP Addres, Subnet Mask -> Same zera USE DHCP Gateway IP Adress -> Same zera Username -> Informacja otrzymana podczas rejestracji net24 Password -> Informacja otrzymana podczas rejestracji net24 Use DNS Primary, Secondary DNS -> Same zera 4

DHCP Gateway IP Adress -> Same zera Username -> Informacja otrzymana podczas rejestracji net24

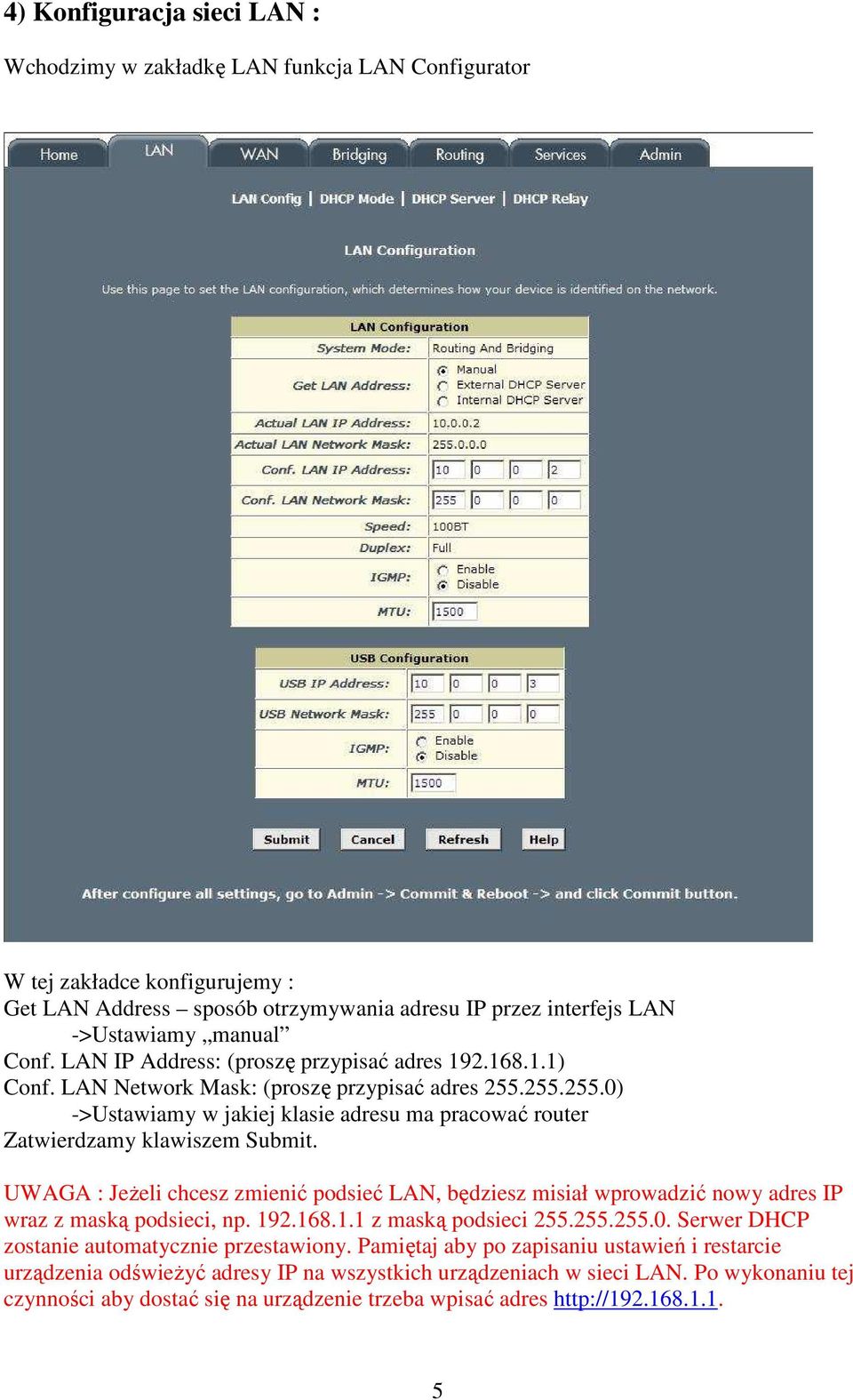

5 4) Konfiguracja sieci LAN : Wchodzimy w zakładkę LAN funkcja LAN Configurator W tej zakładce konfigurujemy : Get LAN Address sposób otrzymywania adresu IP przez interfejs LAN ->Ustawiamy manual Conf. LAN IP Address: (proszę przypisać adres ) Conf. LAN Network Mask: (proszę przypisać adres ) ->Ustawiamy w jakiej klasie adresu ma pracować router Zatwierdzamy klawiszem Submit. UWAGA : JeŜeli chcesz zmienić podsieć LAN, będziesz misiał wprowadzić nowy adres IP wraz z maską podsieci, np z maską podsieci Serwer DHCP zostanie automatycznie przestawiony. Pamiętaj aby po zapisaniu ustawień i restarcie urządzenia odświeŝyć adresy IP na wszystkich urządzeniach w sieci LAN. Po wykonaniu tej czynności aby dostać się na urządzenie trzeba wpisać adres 5

UWAGA : JeŜeli chcesz zmienić podsieć LAN, będziesz misiał wprowadzić nowy adres IP wraz z maską podsieci, np. 192.168.1.1 z maską podsieci 255.255.255.0.

6 W zakładce DHCP Mode ustawiamy DHCP Server Dodajemy Zatwierdzamy 6

7 W zakładce DHCP Serwer ustawiamy pule adresów IP Start IP Address: ->Adres początkowy wewnątrz sieci ( ) End IP Address: ->Adres końcowy wewnątrz sieci ( ) Netmask: ->Maska podsieci ( ) DNS ->Podajemy adres DNS ( ) Zatwierdzamy klawiszem Submit. 7

2.168.1.2) End IP Address: ->Adres końcowy wewnątrz sieci (192.168.1.254) Netmask: ->Maska podsieci (255.

8 5) Przekierowanie portów : Wchodzimy do zakładki Services i funkcji NAT Rozwijamy pasek NAT Optional i wybieramy NAT Rule Entry 8

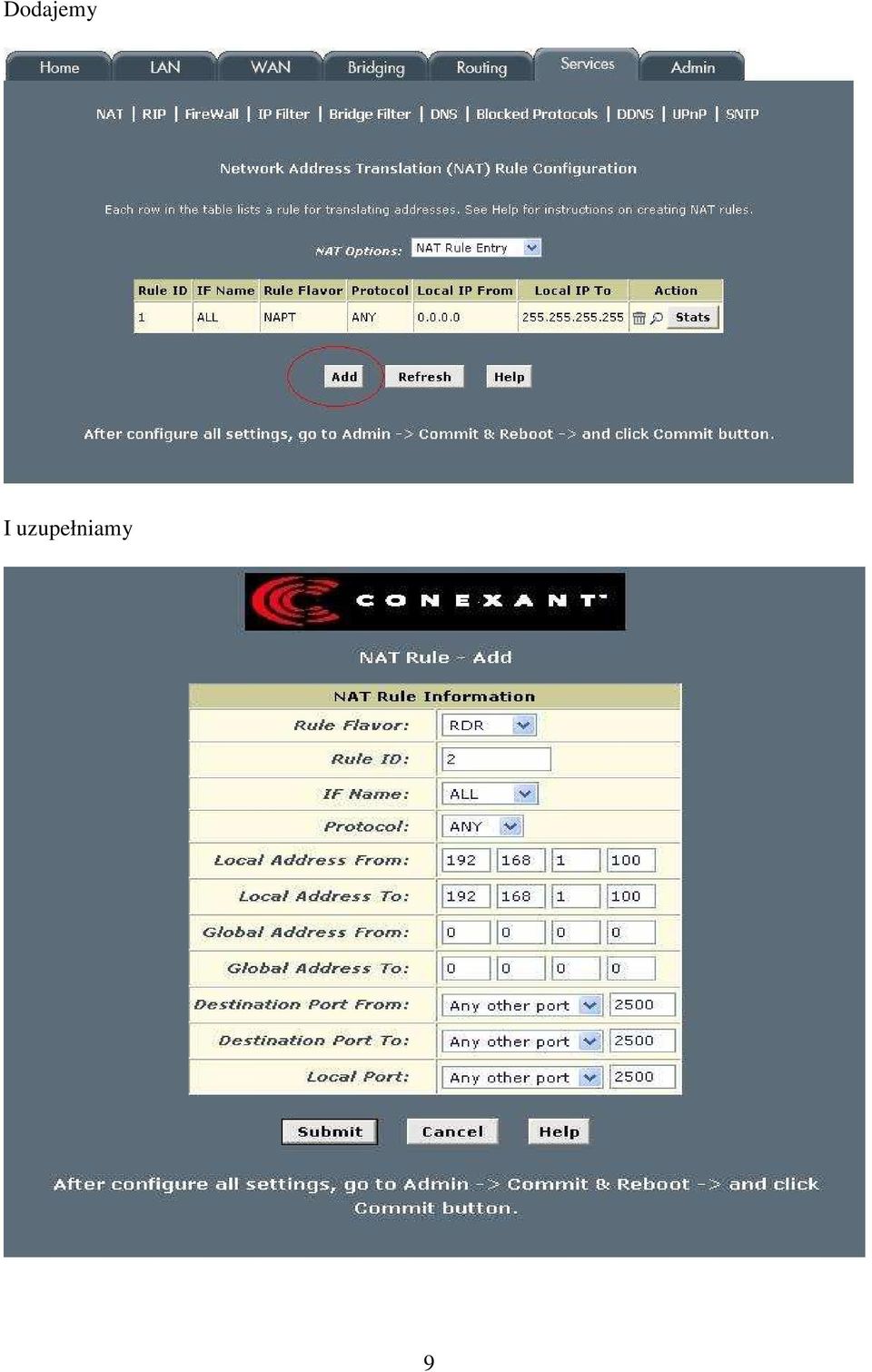

9 Dodajemy I uzupełniamy 9

10 Rule Flavor: -> RDR Rule ID: -> 2 IF Name: -> ALL Protocol: -> ANY Local Adress From: -> Local Adres To: -> Globar Address To: -> Globar Address From: -> Destination Port From: Any other port: -> 2500 Destination Port To: Any other port: -> 2500 Local Port: -> 2500 Zatwierdzamy klawiszem Submit. 10

0.0.0 Destination Port From: Any other port: -> 2500 Destination Port To: Any other

11 5) Konfiguracja routera do pracy w trybie (Dynamic DNS) : Rejestracja na stronie Dodajemy uŝytkownika Create Account 11

12 Uzupełniamy pola Username: -> nazwa uŝytkownika Address: -> adres Confirm Address: -> potwierdzenie adresu Password: -> hasło Confirm Password -> potwierdzenie hasła How did you hear abort us: -> From a DynDNS user 12

potwierdzenie adresu e-mail Password: -> hasło Confirm

13 PoniŜej strony zaznaczamy: I agree to the AUP : I will only create one..: I zatwierdzamy : -> Zaznaczamy -> Zaznaczamy -> Create Account 13

14 Po zatwierdzeniu, na konto owe podane podczas rejestracji zostanie przesłana informacja o rejestracji. W przesłanym u proszę o kliknięcie na link w celu dokończenia rejestracji. Po zakończonej rejestracji proszę się zalogować do swojego konta podając swój login i hasło. Po zalogowaniu wchodzimy do zakładki Add Host Services i dodajemy Add Dynamic DNS Host 14

W przesłanym e-mailu proszę o kliknięcie na link w celu dokończenia rejestracji.

15 Dodajemy host: Hostname: IP Adress: ->Jakakolwiek nazwa np. skleptaty, wybieramy z paska dvrdns.org ->Adres IP. (pole to automatycznie zostanie uzupełnione) I zatwierdzamy przyciskiem Add Host 15

16 Po zatwierdzeniu otrzymamy : Po rejestracji zapisujemy login i hasło, które będzie potrzebne do konfiguracji routera. 16

17 Konfiguracja routera: Wybieramy zakładkę Funkcję -> Services -> DDNS Dodajemy Add Host 17

18 Uzupełniamy w następujący sposób. Interface: Servivce Name Username: Password: Wildcard: Mail Exchange Mail Backup Offline Support -> ppp-0 -> DYNDNS -> Informacje otrzymane podczas rejestracji na stronie DYNDNS -> Informacje otrzymane podczas rejestracji na stronie DYNDNS -> Pole pozostaje puste Po wpisaniu zatwierdzamy klawiszem Submit 18

Offline Support -> ppp-0 -> DYNDNS -> Informacje otrzymane podczas rejestracji na

19 7) Konfiguracja FireWall W celu konfiguracji FireWall a proszę przejść do zakładki : -> Services -> FireWall W celu poprawnej pracy routera z rejestratorem proszę skonfigurować urządzenie w następujący sposób: Blacklist Status: Atack Protection : DOS Protection: Max Half open TCP Conn: -> 25 Max ICMP Conn: -> 25 Max Single Host Conn: -> 75 Log Destination: -> zaznaczamy trace ID of Admin 1,2,3 -> pozostawiamy puste 19

sposób: Blacklist Status: Atack Protection : DOS Protection: Max Half open TCP Conn: -> 25 Max ICMP Conn:

20 Konfiguracja sieci w AverMedia: Wchodzimy w zakładkę IPMODE -> Wybieramy STATIC NWENABLE -> Wybieramy która kamera ma być widoczna po przez Internet VIDEO PORT -> W naszym przypadku wybieramy port przekierowany

kamera ma być widoczna po przez Internet VIDEO PORT ->

Wypełniamy w następujący sposób IP ADRESS -> 19

21 Wypełniamy w następujący sposób IP ADRESS -> SUB NET -> GATEWAY -> DNS ->
