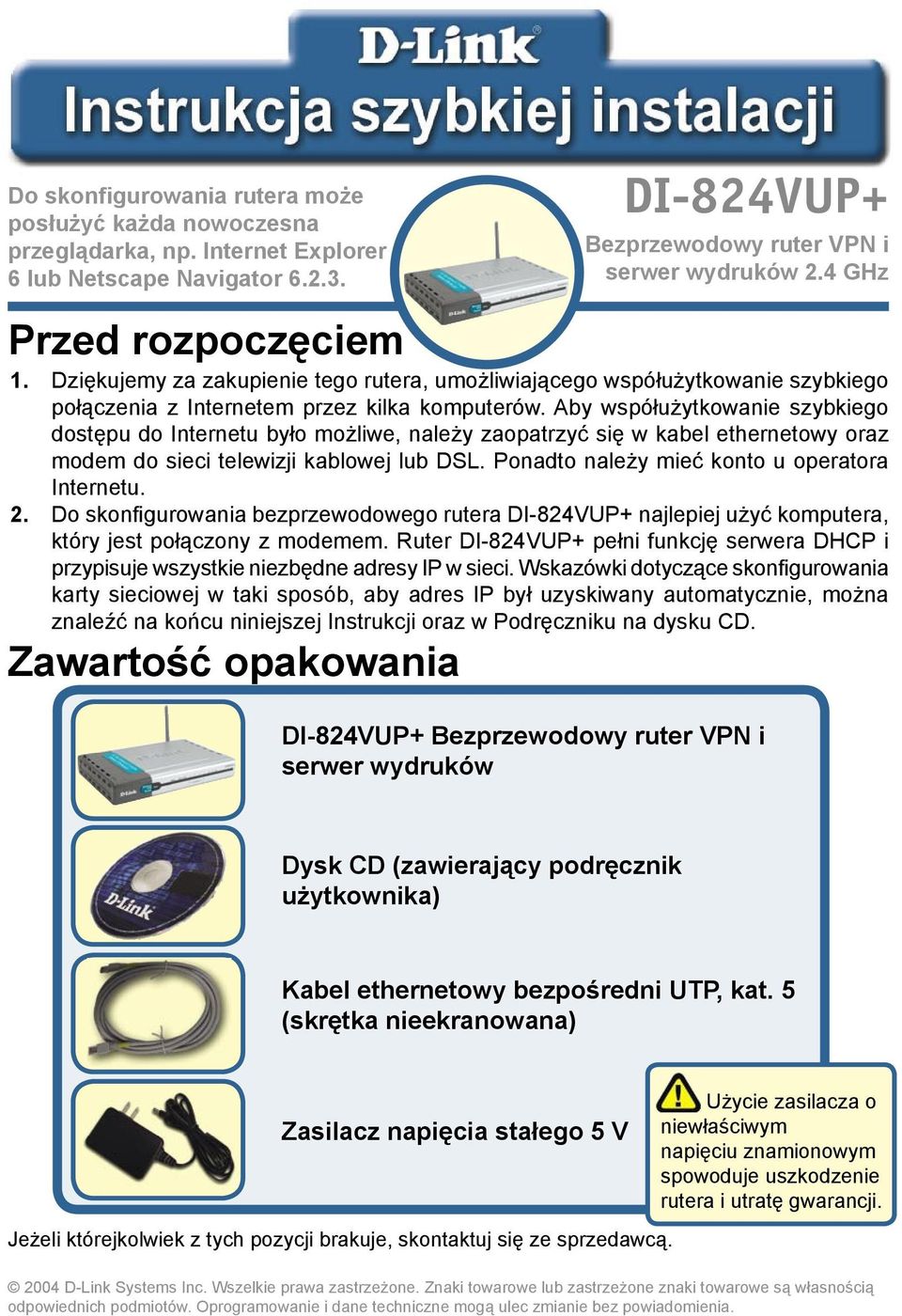

1 Do skonfigurowania rutera może posłużyć każda nowoczesna przeglądarka, np. Internet Explorer 6 lub Netscape Navigator DI-824VUP+ Bezprzewodowy ruter VPN i serwer wydruków 2.4 GHz Przed rozpoczęciem 1. Dziękujemy za zakupienie tego rutera, umożliwiającego współużytkowanie szybkiego połączenia z Internetem przez kilka komputerów. Aby współużytkowanie szybkiego dostępu do Internetu było możliwe, należy zaopatrzyć się w kabel ethernetowy oraz modem do sieci telewizji kablowej lub DSL. Ponadto należy mieć konto u operatora Internetu. 2. Do skonfigurowania bezprzewodowego rutera DI-824VUP+ najlepiej użyć komputera, który jest połączony z modemem. Ruter DI-824VUP+ pełni funkcję serwera DHCP i przypisuje wszystkie niezbędne adresy IP w sieci. Wskazówki dotyczące skonfigurowania karty sieciowej w taki sposób, aby adres IP był uzyskiwany automatycznie, można znaleźć na końcu niniejszej Instrukcji oraz w Podręczniku na dysku CD. Zawartość opakowania DI-824VUP+ Bezprzewodowy ruter VPN i serwer wydruków Dysk CD (zawierający podręcznik użytkownika) Kabel ethernetowy bezpośredni UTP, kat. 5 (skrętka nieekranowana) Zasilacz napięcia stałego 5 V Użycie zasilacza o niewłaściwym napięciu znamionowym spowoduje uszkodzenie rutera i utratę gwarancji. Jeżeli którejkolwiek z tych pozycji brakuje, skontaktuj się ze sprzedawcą D-Link Systems Inc. Wszelkie prawa zastrzeżone. Znaki towarowe lub zastrzeżone znaki towarowe są własnością odpowiednich podmiotów. Oprogramowanie i dane techniczne mogą ulec zmianie bez powiadomienia. 1

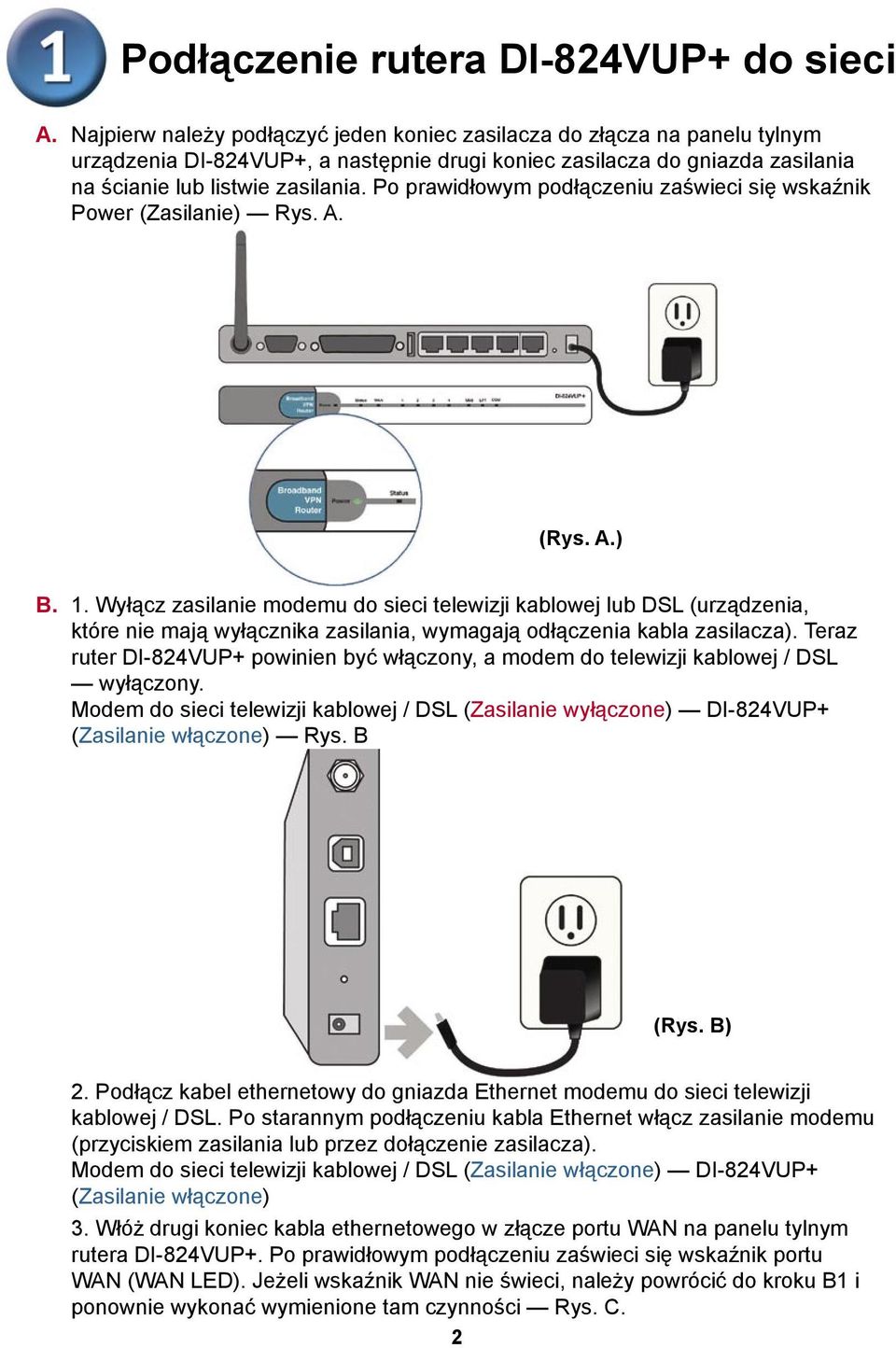

2 Podłączenie rutera DI-824VUP+ do sieci A. Najpierw należy podłączyć jeden koniec zasilacza do złącza na panelu tylnym urządzenia DI-824VUP+, a następnie drugi koniec zasilacza do gniazda zasilania na ścianie lub listwie zasilania. Po prawidłowym podłączeniu zaświeci się wskaźnik Power (Zasilanie) Rys. A. (Rys. A.) B. 1. Wyłącz zasilanie modemu do sieci telewizji kablowej lub DSL (urządzenia, które nie mają wyłącznika zasilania, wymagają odłączenia kabla zasilacza). Teraz ruter DI-824VUP+ powinien być włączony, a modem do telewizji kablowej / DSL wyłączony. Modem do sieci telewizji kablowej / DSL (Zasilanie wyłączone) DI-824VUP+ (Zasilanie włączone) Rys. B (Rys. B) 2. Podłącz kabel ethernetowy do gniazda Ethernet modemu do sieci telewizji kablowej / DSL. Po starannym podłączeniu kabla Ethernet włącz zasilanie modemu (przyciskiem zasilania lub przez dołączenie zasilacza). Modem do sieci telewizji kablowej / DSL (Zasilanie włączone) DI-824VUP+ (Zasilanie włączone) 3. Włóż drugi koniec kabla ethernetowego w złącze portu WAN na panelu tylnym rutera DI-824VUP+. Po prawidłowym podłączeniu zaświeci się wskaźnik portu WAN (WAN LED). Jeżeli wskaźnik WAN nie świeci, należy powrócić do kroku B1 i ponownie wykonać wymienione tam czynności Rys. C. 2

3 Ciąg dalszy... Rys. C. C. Włóż złącza kabla ethernetowego w złącze LAN Port 1 na panelu tylnym rutera DI- 824VUP+ oraz do wolnego portu Ethernet karty sieciowej komputera używanego do konfiguracji rutera. Po prawidłowym podłączeniu zaświeci się wskaźnik LAN Port 1. Uwaga: Ruter DI-824VUP+ jest wyposażony w porty LAN typu Auto-MDI/MDI-X, do których można podłączać kable ethernetowe bezpośrednie lub krosowe patrz rys. C. D. Port COM do telefonicznego połączenia z Internetem (opcja) Rys. D. (Rys. D.) 3

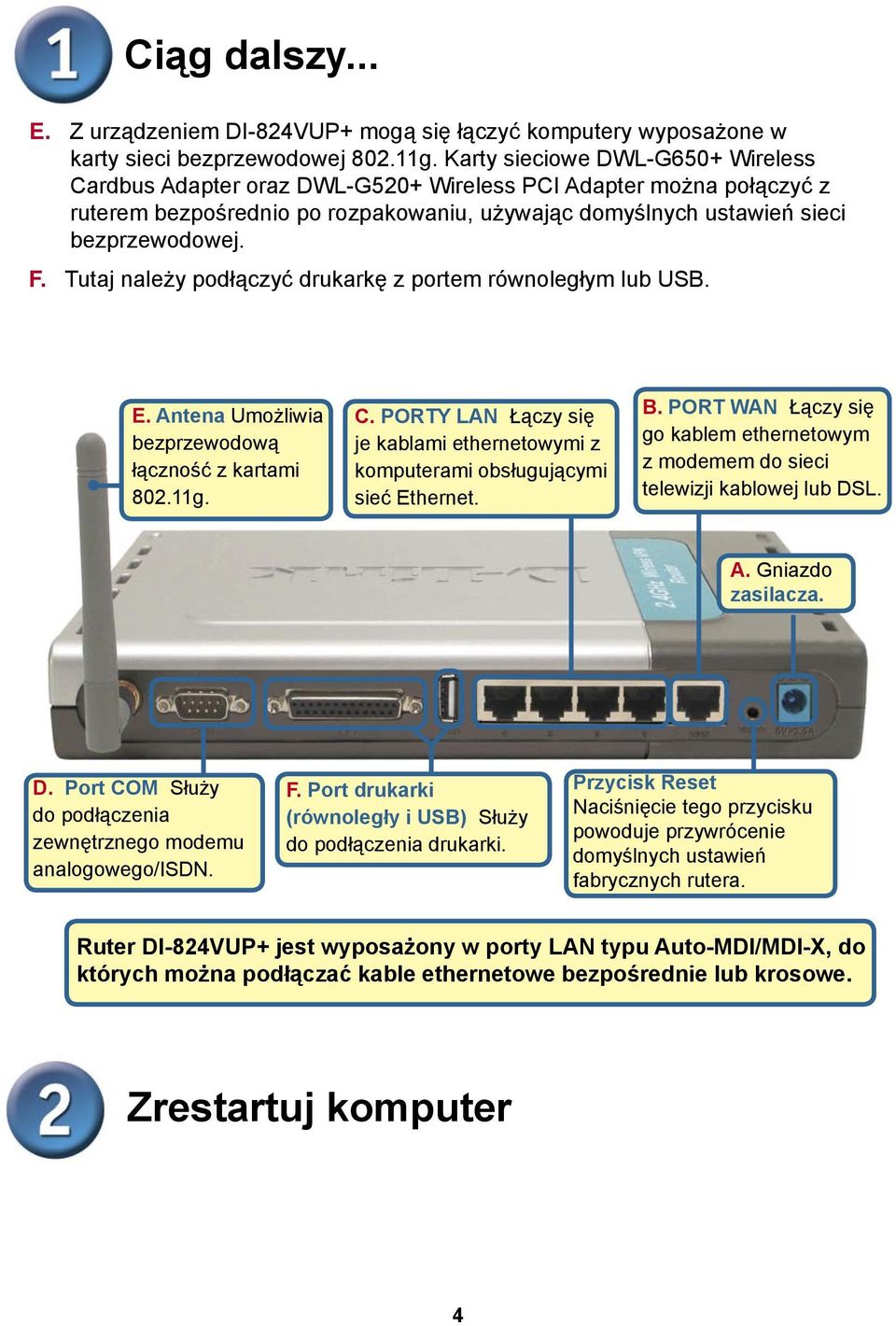

4 Ciąg dalszy... E. Z urządzeniem DI-824VUP+ mogą się łączyć komputery wyposażone w karty sieci bezprzewodowej g. Karty sieciowe DWL-G650+ Wireless Cardbus Adapter oraz DWL-G520+ Wireless PCI Adapter można połączyć z ruterem bezpośrednio po rozpakowaniu, używając domyślnych ustawień sieci bezprzewodowej. F. Tutaj należy podłączyć drukarkę z portem równoległym lub USB. E. Antena Umożliwia bezprzewodową łączność z kartami g. C. PORTY LAN Łączy się je kablami ethernetowymi z komputerami obsługującymi sieć Ethernet. B. PORT WAN Łączy się go kablem ethernetowym z modemem do sieci telewizji kablowej lub DSL. A. Gniazdo zasilacza. D. Port COM Służy do podłączenia zewnętrznego modemu analogowego/isdn. F. Port drukarki (równoległy i USB) Służy do podłączenia drukarki. Przycisk Reset Naciśnięcie tego przycisku powoduje przywrócenie domyślnych ustawień fabrycznych rutera. Ruter DI-824VUP+ jest wyposażony w porty LAN typu Auto-MDI/MDI-X, do których można podłączać kable ethernetowe bezpośrednie lub krosowe. Zrestartuj komputer 4

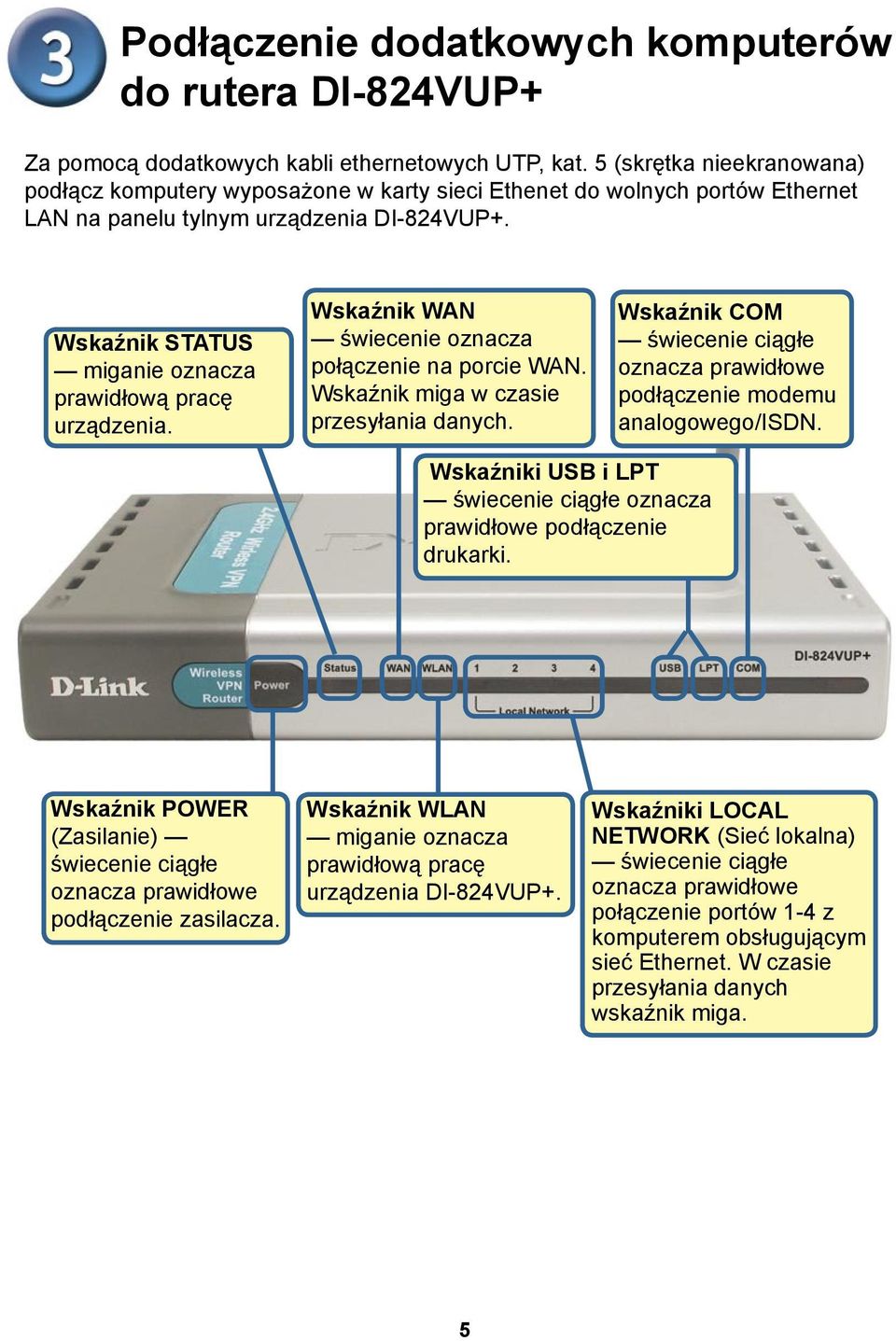

5 Podłączenie dodatkowych komputerów do rutera DI-824VUP+ Za pomocą dodatkowych kabli ethernetowych UTP, kat. 5 (skrętka nieekranowana) podłącz komputery wyposażone w karty sieci Ethenet do wolnych portów Ethernet LAN na panelu tylnym urządzenia DI-824VUP+. Wskaźnik STATUS miganie oznacza prawidłową pracę urządzenia. Wskaźnik WAN świecenie oznacza połączenie na porcie WAN. Wskaźnik miga w czasie przesyłania danych. Wskaźnik COM świecenie ciągłe oznacza prawidłowe podłączenie modemu analogowego/isdn. Wskaźniki USB i LPT świecenie ciągłe oznacza prawidłowe podłączenie drukarki. Wskaźnik POWER (Zasilanie) świecenie ciągłe oznacza prawidłowe podłączenie zasilacza. Wskaźnik WLAN miganie oznacza prawidłową pracę urządzenia DI-824VUP+. Wskaźniki LOCAL NETWORK (Sieć lokalna) świecenie ciągłe oznacza prawidłowe połączenie portów 1-4 z komputerem obsługującym sieć Ethernet. W czasie przesyłania danych wskaźnik miga. 5

6 Po wykonaniu czynności podanych w niniejszej Instrukcji sieć powinna wyglądać mniej więcej tak: Użycie kreatora konfiguracji Uruchom przeglądarkę internetową i w polu Adres wpisz Następnie naciśnij Enter lub Return. Pojawi się ekran logowania. W polu User name (Nazwa użytkownika) wpisz admin. Pole Password (Hasło) pozostaw puste. Kliknij OK 6

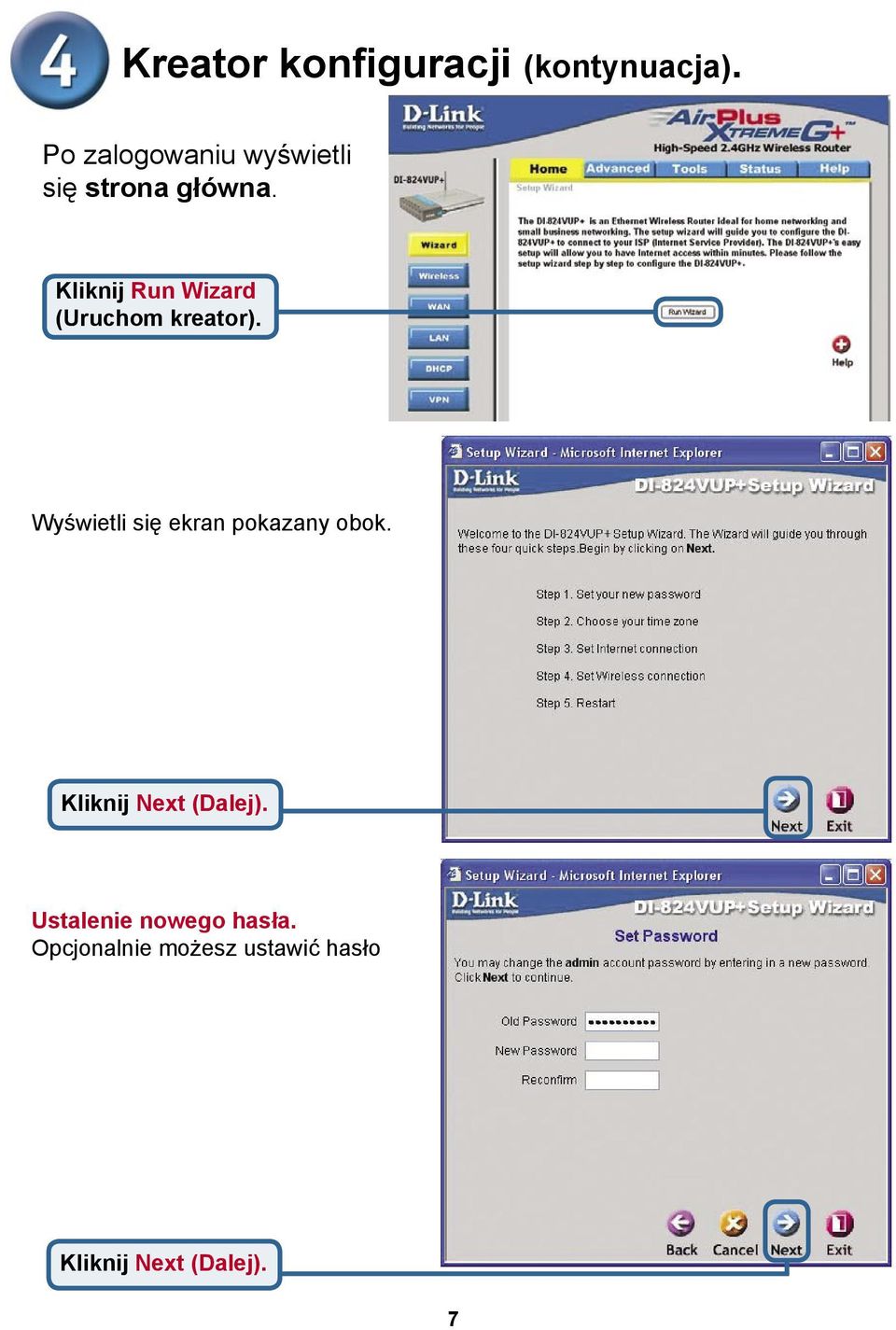

7 Kreator konfiguracji (kontynuacja). Po zalogowaniu wyświetli się strona główna. Kliknij Run Wizard (Uruchom kreator). Wyświetli się ekran pokazany obok. Ustalenie nowego hasła. Opcjonalnie możesz ustawić hasło 7

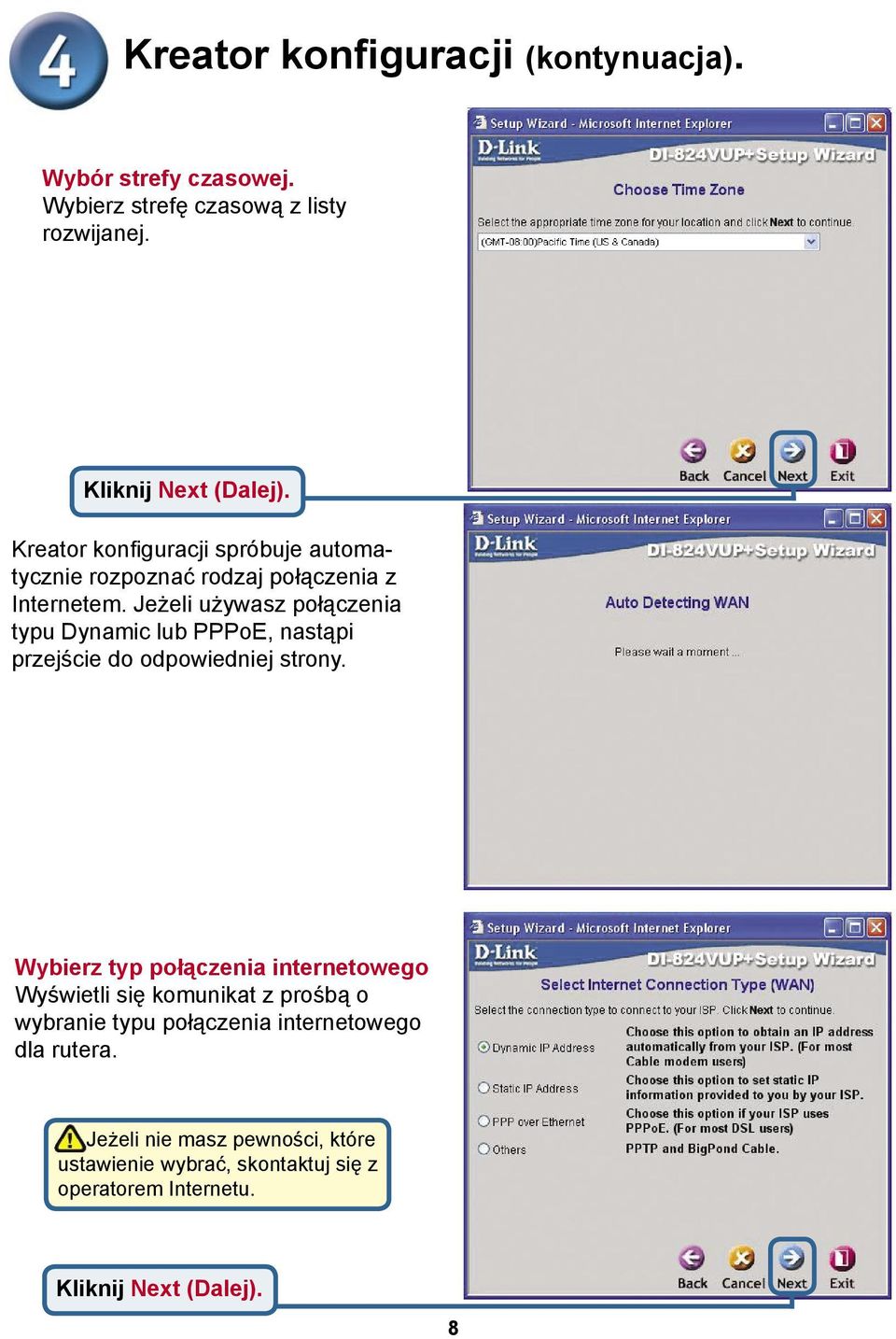

8 Kreator konfiguracji (kontynuacja). Wybór strefy czasowej. Wybierz strefę czasową z listy rozwijanej. Kreator konfiguracji spróbuje automatycznie rozpoznać rodzaj połączenia z Internetem. Jeżeli używasz połączenia typu Dynamic lub PPPoE, nastąpi przejście do odpowiedniej strony. Wybierz typ połączenia internetowego Wyświetli się komunikat z prośbą o wybranie typu połączenia internetowego dla rutera. Jeżeli nie masz pewności, które ustawienie wybrać, skontaktuj się z operatorem Internetu. 8

9 Kreator konfiguracji (kontynuacja). Jeżeli została wybrana opcja Dynamic IP Address (Dynamiczny adres IP) wykorzystywana zazwyczaj w usługach telewizji kablowej, wyświetli się taki ekran: Kliknij przycisk Clone MAC Address (Klonuj adres MAC), aby automatycznie skopiować adres MAC karty sieciowej swojego komputera. Można także wpisać adres MAC ręcznie. Te ustawienia należy wprowadzić z komputera zarejestrowanego w sieci operatora Internetu. Przejdź do punktu Konfiguracja ustawień sieci bezprzewodowej. Jeżeli operator wymaga statycznego adresu IP i ta opcja została wybrana, wyświetli się taki ekran: Wpisz informacje dotyczące adresu IP podane przez operatora. Należy wypełnić wszystkie pola. Przejdź do punktu Konfiguracja ustawień sieci bezprzewodowej. 9

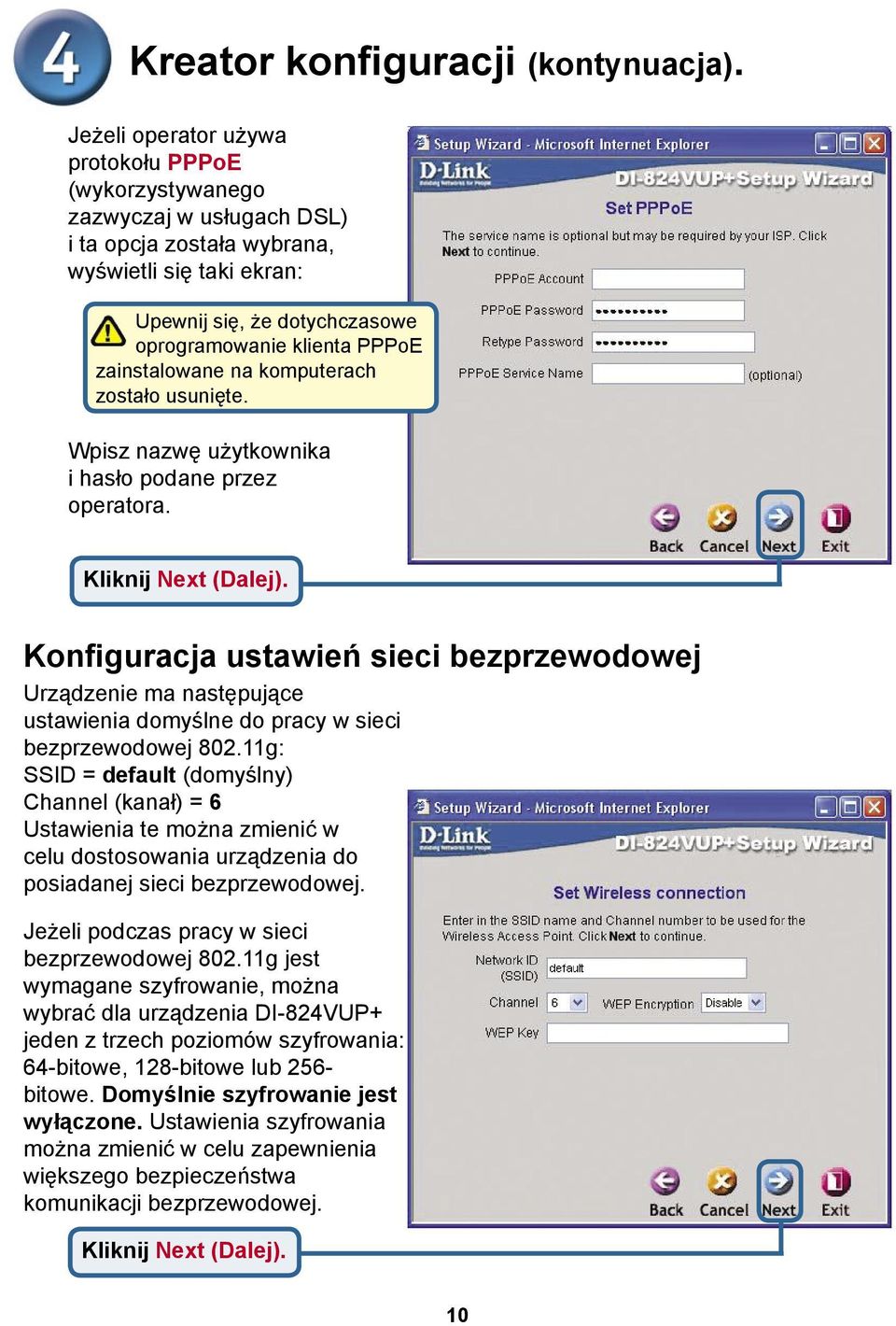

10 Kreator konfiguracji (kontynuacja). Jeżeli operator używa protokołu PPPoE (wykorzystywanego zazwyczaj w usługach DSL) i ta opcja została wybrana, wyświetli się taki ekran: Upewnij się, że dotychczasowe oprogramowanie klienta PPPoE zainstalowane na komputerach zostało usunięte. Wpisz nazwę użytkownika i hasło podane przez operatora. Konfiguracja ustawień sieci bezprzewodowej Urządzenie ma następujące ustawienia domyślne do pracy w sieci bezprzewodowej g: SSID = default (domyślny) Channel (kanał) = 6 Ustawienia te można zmienić w celu dostosowania urządzenia do posiadanej sieci bezprzewodowej. Jeżeli podczas pracy w sieci bezprzewodowej g jest wymagane szyfrowanie, można wybrać dla urządzenia DI-824VUP+ jeden z trzech poziomów szyfrowania: 64-bitowe, 128-bitowe lub 256- bitowe. Domyślnie szyfrowanie jest wyłączone. Ustawienia szyfrowania można zmienić w celu zapewnienia większego bezpieczeństwa komunikacji bezprzewodowej. 10

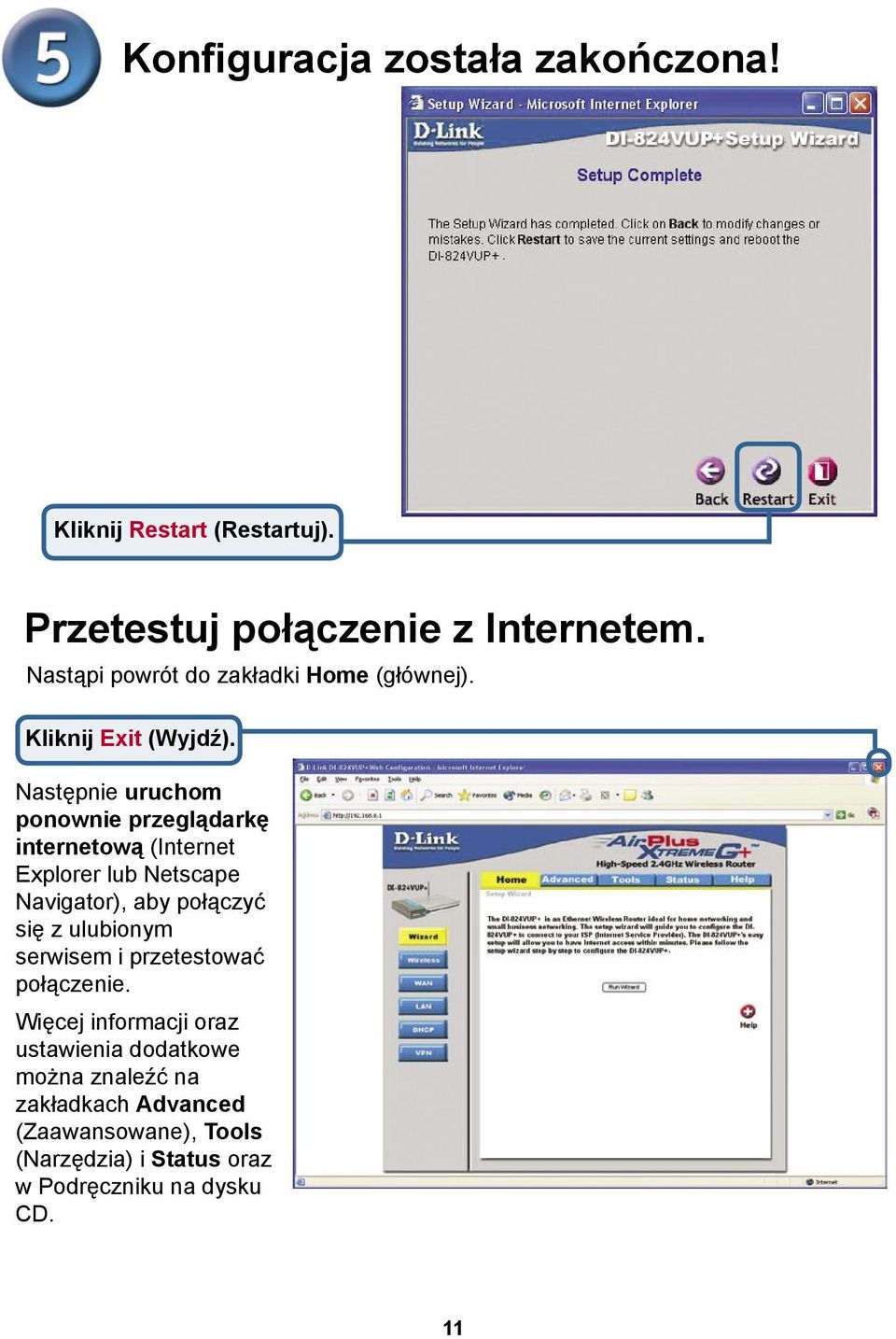

11 Konfiguracja została zakończona! Kliknij Restart (Restartuj). Przetestuj połączenie z Internetem. Nastąpi powrót do zakładki Home (głównej). Kliknij Exit (Wyjdź). Następnie uruchom ponownie przeglądarkę internetową (Internet Explorer lub Netscape Navigator), aby połączyć się z ulubionym serwisem i przetestować połączenie. Więcej informacji oraz ustawienia dodatkowe można znaleźć na zakładkach Advanced (Zaawansowane), Tools (Narzędzia) i Status oraz w Podręczniku na dysku CD. 11

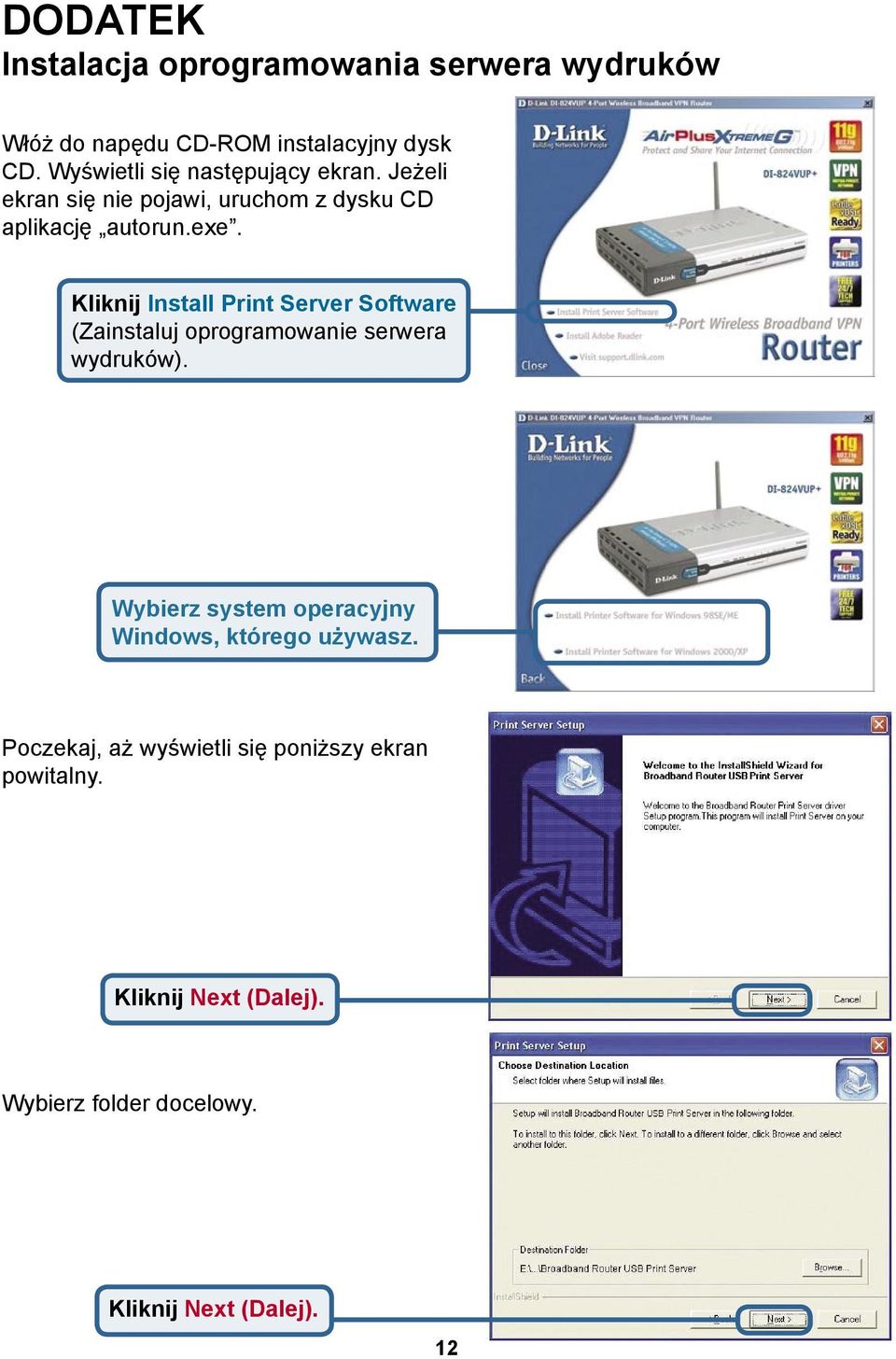

12 DODATEK Instalacja oprogramowania serwera wydruków Włóż do napędu CD-ROM instalacyjny dysk CD. Wyświetli się następujący ekran. Jeżeli ekran się nie pojawi, uruchom z dysku CD aplikację autorun.exe. Kliknij Install Print Server Software (Zainstaluj oprogramowanie serwera wydruków). Wybierz system operacyjny Windows, którego używasz. Poczekaj, aż wyświetli się poniższy ekran powitalny. Wybierz folder docelowy. 12

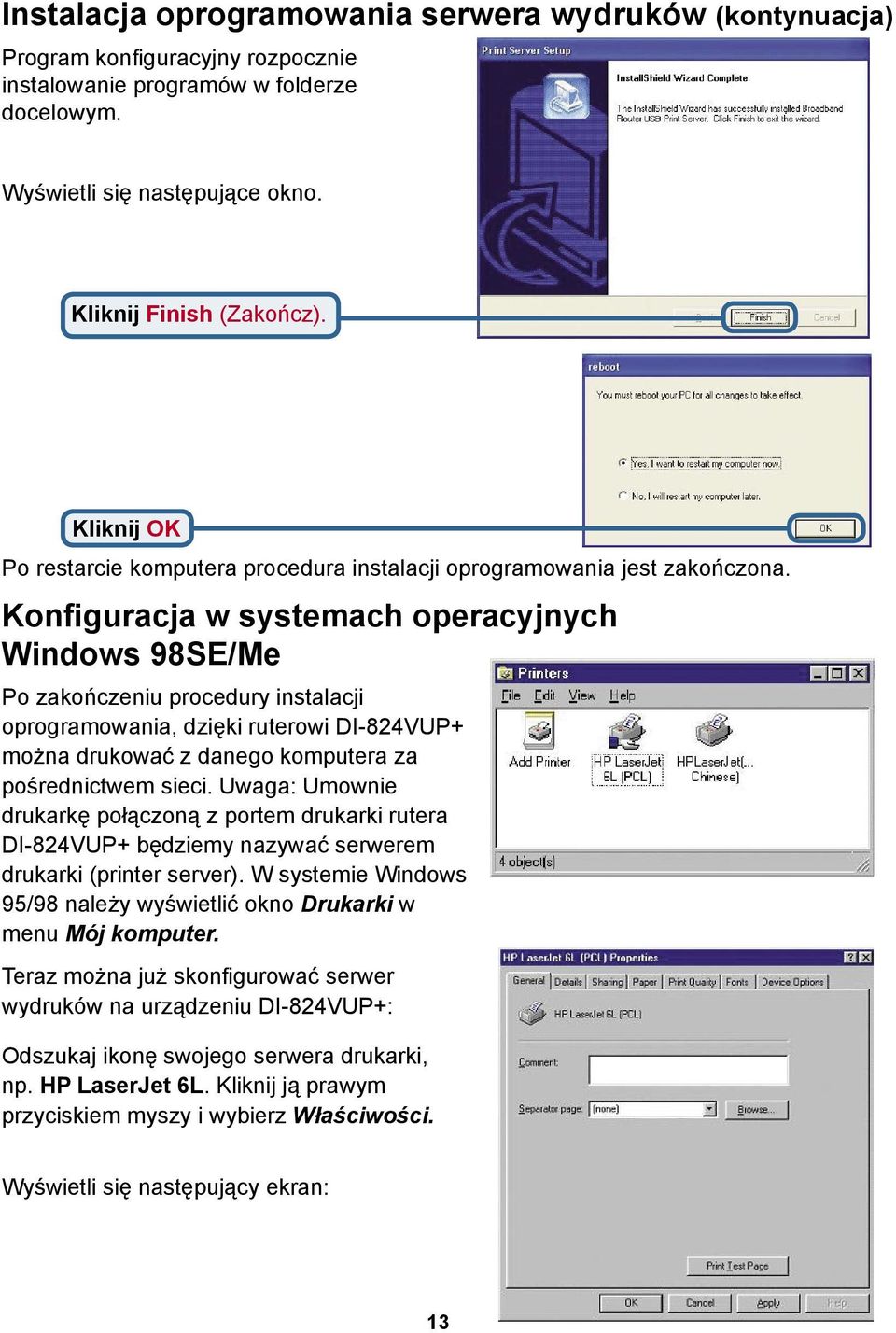

13 Instalacja oprogramowania serwera wydruków (kontynuacja) Program konfiguracyjny rozpocznie instalowanie programów w folderze docelowym. Wyświetli się następujące okno. Kliknij Finish (Zakończ). Kliknij OK Po restarcie komputera procedura instalacji oprogramowania jest zakończona. Konfiguracja w systemach operacyjnych Windows 98SE/Me Po zakończeniu procedury instalacji oprogramowania, dzięki ruterowi DI-824VUP+ można drukować z danego komputera za pośrednictwem sieci. Uwaga: Umownie drukarkę połączoną z portem drukarki rutera DI-824VUP+ będziemy nazywać serwerem drukarki (printer server). W systemie Windows 95/98 należy wyświetlić okno Drukarki w menu Mój komputer. Teraz można już skonfigurować serwer wydruków na urządzeniu DI-824VUP+: Odszukaj ikonę swojego serwera drukarki, np. HP LaserJet 6L. Kliknij ją prawym przyciskiem myszy i wybierz Właściwości. Wyświetli się następujący ekran: 13

14 Konfiguracja w systemach operacyjnych Windows 98SE/Me (kontynuacja) Kliknij zakładkę Szczegóły. Wybierz PRTmate: (All-in-1) z listy rozwijanej Drukuj do portu. Upewnij się, że z listy Drukuj ze sterownika jest wybrana pozycja odpowiadająca serwerowi drukarki. Kliknij Ustawienia portu. Wybierz interfejs drukarki. Wpisz adres IP urządzenia DI-824VUP+. Kliknij OK Konfiguracja w systemach operacyjnych Windows 2000/XP Kliknij Port Procedura konfiguracji w systemach Windows 2000/XP jest podobna jak w systemach Windows 95/98, z wyjątkiem ekranu Właściwości. Kliknij Konfiguruj port. Wybierz interfejs drukarki. Wpisz adres IP urządzenia DI-824VUP+. Kliknij OK Uwaga: Zdjęcia ekranu dotyczą systemu Windows Wygląd ekranu w systemie Windows XP jest podobny. 14

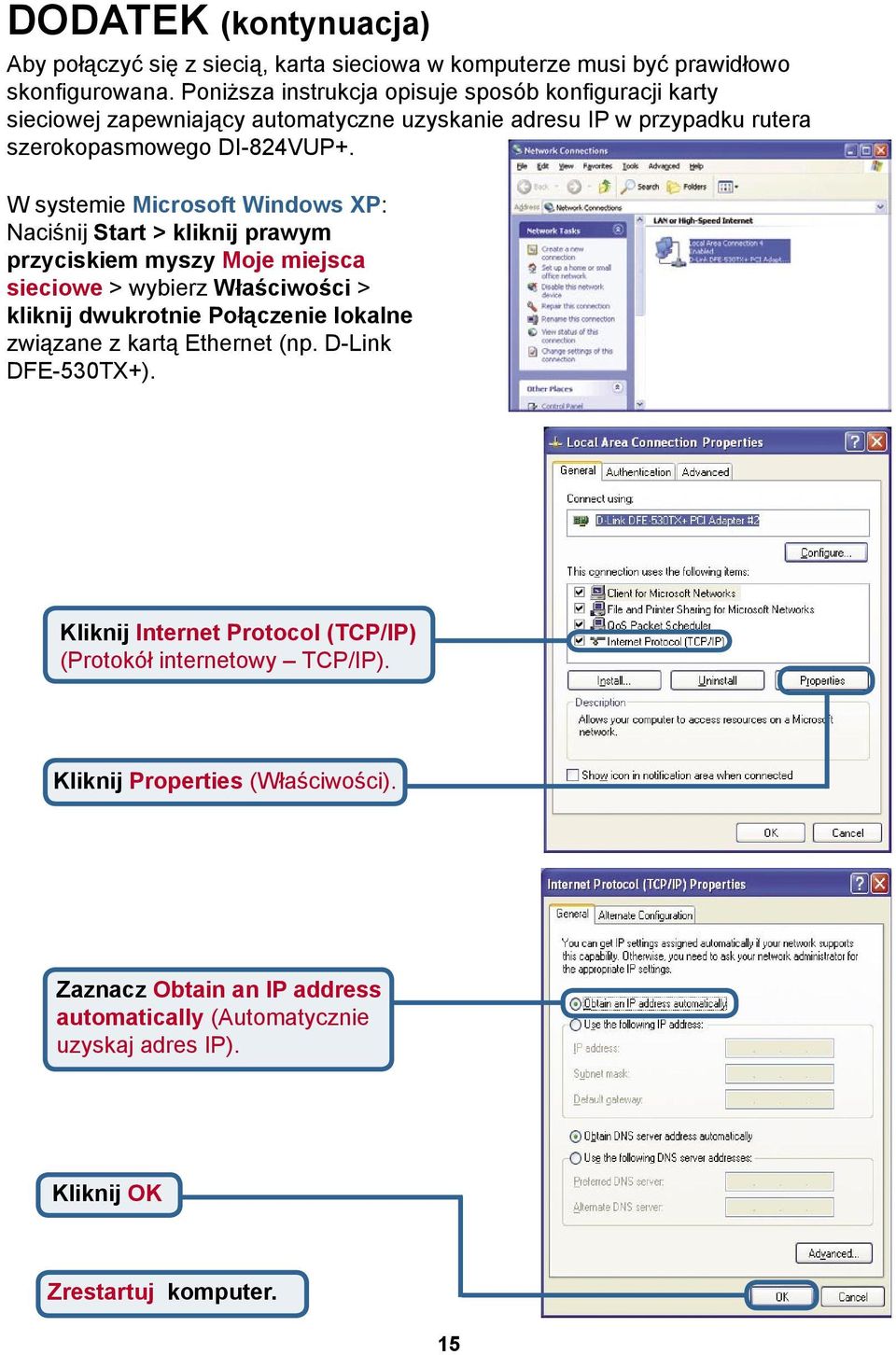

15 DODATEK (kontynuacja) Aby połączyć się z siecią, karta sieciowa w komputerze musi być prawidłowo skonfigurowana. Poniższa instrukcja opisuje sposób konfiguracji karty sieciowej zapewniający automatyczne uzyskanie adresu IP w przypadku rutera szerokopasmowego DI-824VUP+. W systemie Microsoft Windows XP: Naciśnij Start > kliknij prawym przyciskiem myszy Moje miejsca sieciowe > wybierz Właściwości > kliknij dwukrotnie Połączenie lokalne związane z kartą Ethernet (np. D-Link DFE-530TX+). Kliknij Internet Protocol (TCP/IP) (Protokół internetowy TCP/IP). Kliknij Properties (Właściwości). Zaznacz Obtain an IP address automatically (Automatycznie uzyskaj adres IP). Kliknij OK Zrestartuj komputer. 15

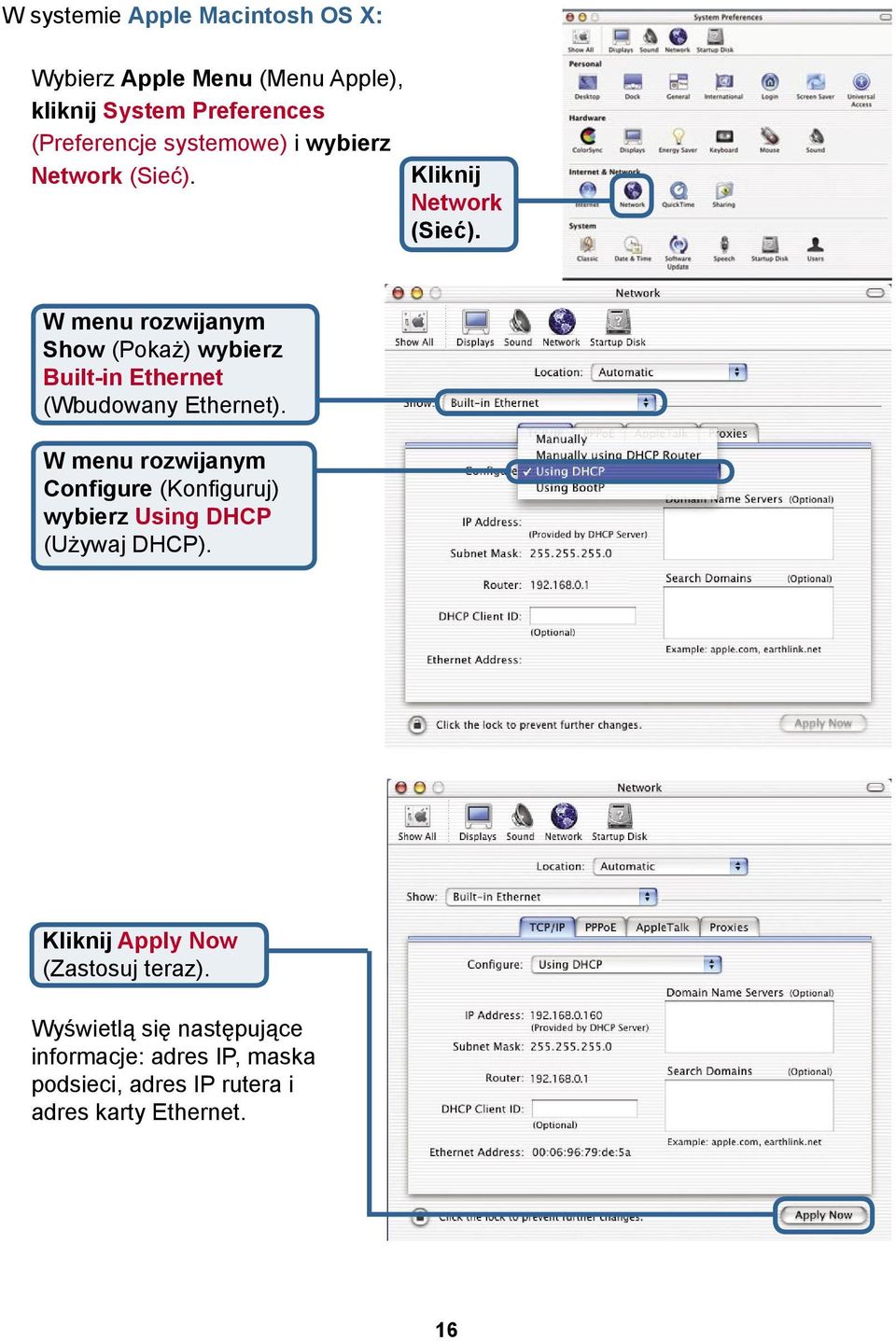

16 W systemie Apple Macintosh OS X: Wybierz Apple Menu (Menu Apple), kliknij System Preferences (Preferencje systemowe) i wybierz Network (Sieć). Kliknij Network (Sieć). W menu rozwijanym Show (Pokaż) wybierz Built-in Ethernet (Wbudowany Ethernet). W menu rozwijanym Configure (Konfiguruj) wybierz Using DHCP (Używaj DHCP). Kliknij Apply Now (Zastosuj teraz). Wyświetlą się następujące informacje: adres IP, maska podsieci, adres IP rutera i adres karty Ethernet. 16

17 Notatki 17
