PWR Zapalona Wskazuje, że modem jest włączony. WL / ACT Zapalona Wskazuje podłączenie modemu bezprzewodowego.

Transkrypt

1 MO251V2 Sweex Wireless ADSL 2/2+ Modem/Router 54 Mbps Annex A Wstęp Nie należy wystawiać Sweex Wireless ADSL 2/2+ Modem/Router 54 Mbps Annex A na działanie wysokich temperatur. Nie należy wystawiać produktu na działanie bezpośrednich promieni słonecznych lub umieszczać w pobliżu elementów grzewczych. Nie należy używać Sweex Wireless ADSL 2/2+ Modem/Router 54 Mbps Annex A w otoczeniu wilgotnym lub zakurzonym. Należy zabezpieczyć produkt przed wstrząsami lub uderzeniami - może to być przyczyną uszkodzenia wewnętrznej elektroniki. Nigdy nie należy otwierać produktu - może to być przyczyną utraty praw gwarancyjnych. Przedni i górny widok modemu Kontrolki LED Status Znaczenie PWR Zapalona Wskazuje, że modem jest włączony. 1-4 Zapalona Wskazuje, że komputer został podłączony do odpowiedniego portu. 1-4 Miga Wskazuje działanie pomiędzy odpowiednim komputerem i modemem. WL / ACT Zapalona Wskazuje podłączenie modemu bezprzewodowego. WL / ACT Miga Wskazuje działanie pomiędzy bezprzewodowym komputerem i modemem. ADSL Zapalona Połączenie z łączem ADSL jest prawidłowe. ADSL Miga regularnie Nie można ustawić prawidłowego połączenia lub ADSL nie jest podłączone do portu RJ11. ADSL Zapalona i szybko miga Wskazuje działanie pomiędzy komputerem i Internetem. PPP Zapalona Wskazuje użycie łącza PPP. 350

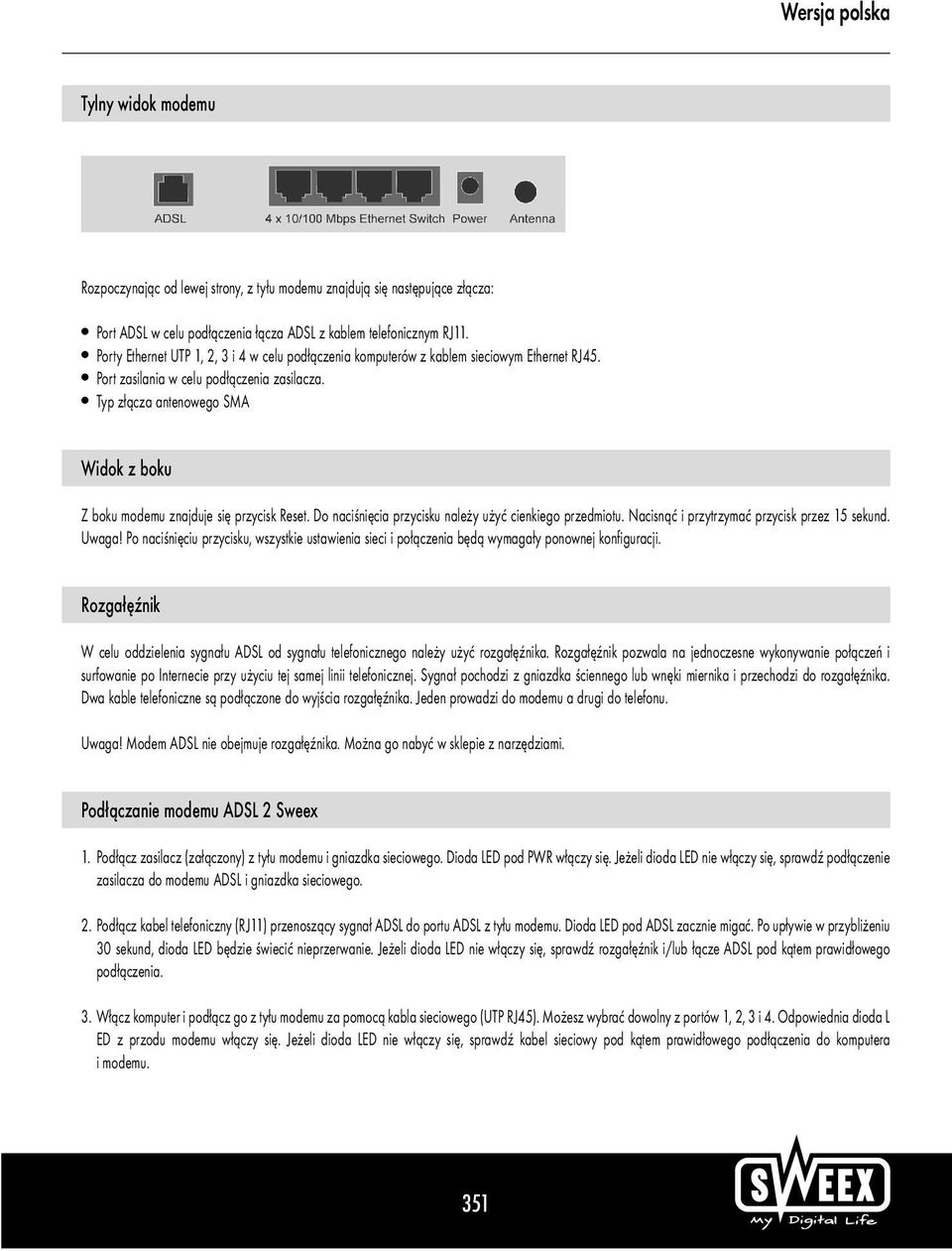

2 Tylny widok modemu Rozpoczynając od lewej strony, z tyłu modemu znajdują się następujące złącza: Port ADSL w celu podłączenia łącza ADSL z kablem telefonicznym RJ11. Porty Ethernet UTP 1, 2, 3 i 4 w celu podłączenia komputerów z kablem sieciowym Ethernet RJ45. Port zasilania w celu podłączenia zasilacza. Typ złącza antenowego SMA Widok z boku Z boku modemu znajduje się przycisk Reset. Do naciśnięcia przycisku należy użyć cienkiego przedmiotu. Nacisnąć i przytrzymać przycisk przez 15 sekund. Uwaga! Po naciśnięciu przycisku, wszystkie ustawienia sieci i połączenia będą wymagały ponownej konfiguracji. Rozgałęźnik W celu oddzielenia sygnału ADSL od sygnału telefonicznego należy użyć rozgałęźnika. Rozgałęźnik pozwala na jednoczesne wykonywanie połączeń i surfowanie po Internecie przy użyciu tej samej linii telefonicznej. Sygnał pochodzi z gniazdka ściennego lub wnęki miernika i przechodzi do rozgałęźnika. Dwa kable telefoniczne są podłączone do wyjścia rozgałęźnika. Jeden prowadzi do modemu a drugi do telefonu. Uwaga! Modem ADSL nie obejmuje rozgałęźnika. Można go nabyć w sklepie z narzędziami. Podłączanie modemu ADSL 2 Sweex 1. Podłącz zasilacz (załączony) z tyłu modemu i gniazdka sieciowego. Dioda LED pod PWR włączy się. Jeżeli dioda LED nie włączy się, sprawdź podłączenie zasilacza do modemu ADSL i gniazdka sieciowego. 2. Podłącz kabel telefoniczny (RJ11) przenoszący sygnał ADSL do portu ADSL z tyłu modemu. Dioda LED pod ADSL zacznie migać. Po upływie w przybliżeniu 30 sekund, dioda LED będzie świecić nieprzerwanie. Jeżeli dioda LED nie włączy się, sprawdź rozgałęźnik i/lub łącze ADSL pod kątem prawidłowego podłączenia. 3. Włącz komputer i podłącz go z tyłu modemu za pomocą kabla sieciowego (UTP RJ45). Możesz wybrać dowolny z portów 1, 2, 3 i 4. Odpowiednia dioda L ED z przodu modemu włączy się. Jeżeli dioda LED nie włączy się, sprawdź kabel sieciowy pod kątem prawidłowego podłączenia do komputera i modemu. 351

3 Konfiguracja komputera w celu podłączenia do modemu Windows Vista W lewym dolnym rogu ekranu, przejdź do Start (Start) ( Panel sterowania ) (Control Panel). Kliknij Zobacz status sieci i zadania (View network status and tasks). Lewym przyciskiem myszy w kolumnie kliknij Zarządzaj połączeniami sieciowymi (Manage network connections). 352

4 Kliknij prawym przyciskiem myszy Połączenie LAN (LAN Connection) lub Połączenie sieci bezprzewodowej (Wireless Network connection) i wybierz Właściwości (Properties). Pojawi się następujący ekran: Wybierz Internet Protocol Version 4 (TCP/IPv4) i kliknij Właściwości (Properties). 353

5 Wybierz opcje Uzyskaj adres IP automatycznie (Obtain an IP address automatically) i Uzyskaj adres serwera DNS automatycznie (Obtain DNS server address automatically). Potwierdź ustawienia klikając OK. Ustawienia sieciowe zostały skonfigurowane w prawidłowy sposób dla Vista. Prawidłowe ustawienia przeglądarki internetowej zostaną omówione w dalszej części niniejszej instrukcji. Windows XP Przejdź do Start (Start) Panel sterowania (Control Panel). Następnie przejdź do Połączenia sieciowe i Internet (Network and Internet Connections). Otwórz Połączenia sieciowe (Network Connections). Lub, jeżeli używany styl klasyczny Windows: Start (Start) Ustawienia (Settings) Połączenia sieciowe (Network Connections). Kliknij prawym przyciskiem myszy Połączenie LAN (LAN Connection) lub Połączenie sieci bezprzewodowej (Wireless Network connection) i wybierz Właściwości (Properties). Pojawi się następujący ekran: Pod zakładką Ogólne (General) wybierz TCP/IP i kliknij Właściwości (Properties). 354

6 Wybierz opcje Uzyskaj adres IP automatycznie (Obtain an IP address automatically) i Uzyskaj adres serwera DNS automatycznie (Obtain DNS server address automatically). Potwierdź ustawienia klikając OK (OK). Ustawienia sieciowe dla Windows XP zostały skonfigurowane w prawidłowy sposób. Prawidłowe ustawienia przeglądarki internetowej zostaną omówione w dalszej części niniejszej instrukcji. Windows 2000 Przejdź do Start (Start) Panel sterowania (Control Panel). Następnie przejdź do Połączenia sieciowe i Internet (Network and Internet Connections). Otwórz Połączenia sieciowe (Network Connections). Lub, jeżeli używany styl klasyczny Windows: Start (Start) Ustawienia (Settings) Otwórz Połączenia sieciowe (Network Connections). Kliknij prawym przyciskiem myszy Połączenie LAN (LAN Connection) lub Połączenie sieci bezprzewodowej (Wireless Network connection) i wybierz Właściwości (Properties). Pojawi się następujący ekran: Wybierz Internet Protocol (TCP/IP) i kliknij Właściwości (Properties). 355

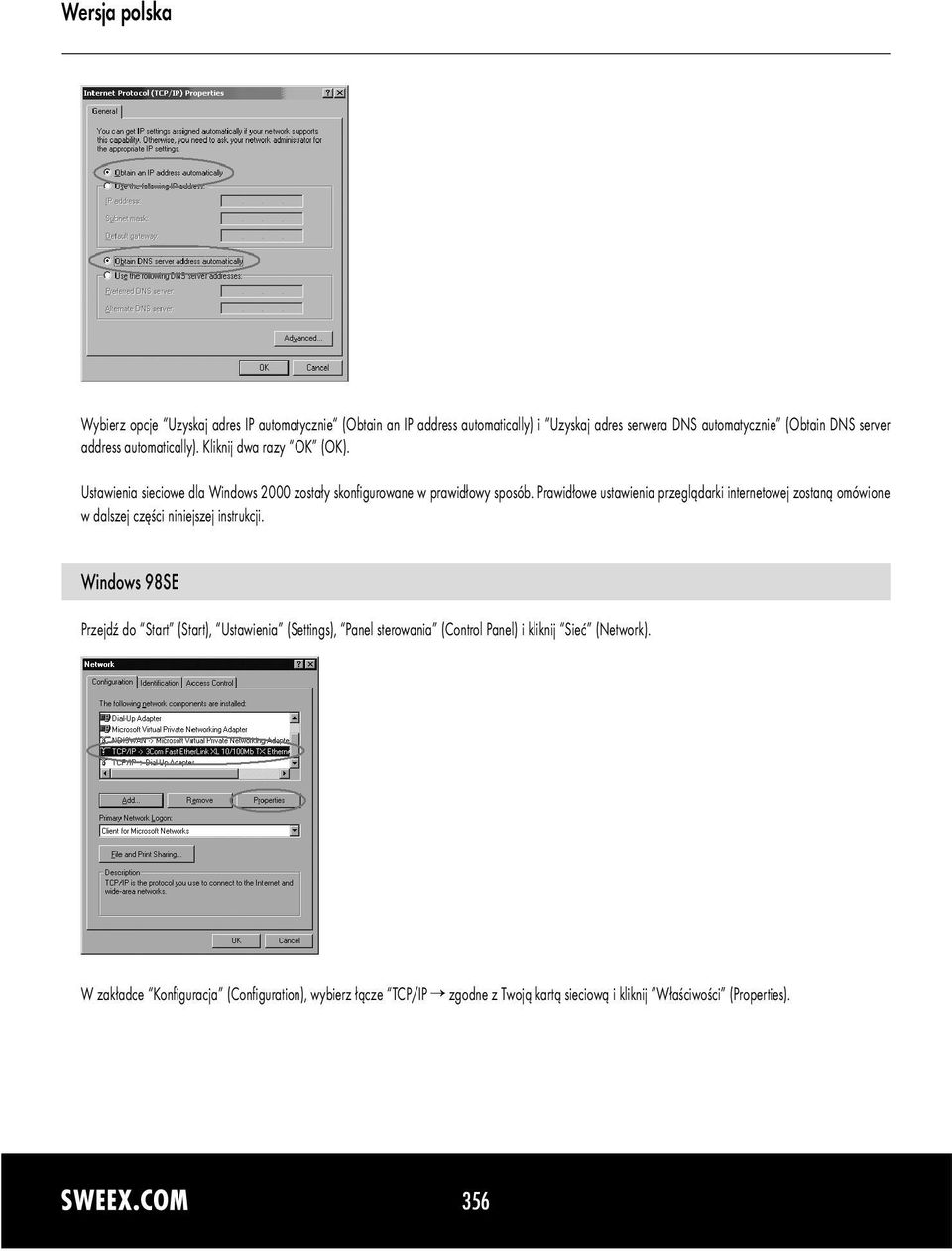

7 Wybierz opcje Uzyskaj adres IP automatycznie (Obtain an IP address automatically) i Uzyskaj adres serwera DNS automatycznie (Obtain DNS server address automatically). Kliknij dwa razy OK (OK). Ustawienia sieciowe dla Windows 2000 zostały skonfigurowane w prawidłowy sposób. Prawidłowe ustawienia przeglądarki internetowej zostaną omówione w dalszej części niniejszej instrukcji. Windows 98SE Przejdź do Start (Start), Ustawienia (Settings), Panel sterowania (Control Panel) i kliknij Sieć (Network). W zakładce Konfiguracja (Configuration), wybierz łącze TCP/IP zgodne z Twoją kartą sieciową i kliknij Właściwości (Properties). 356

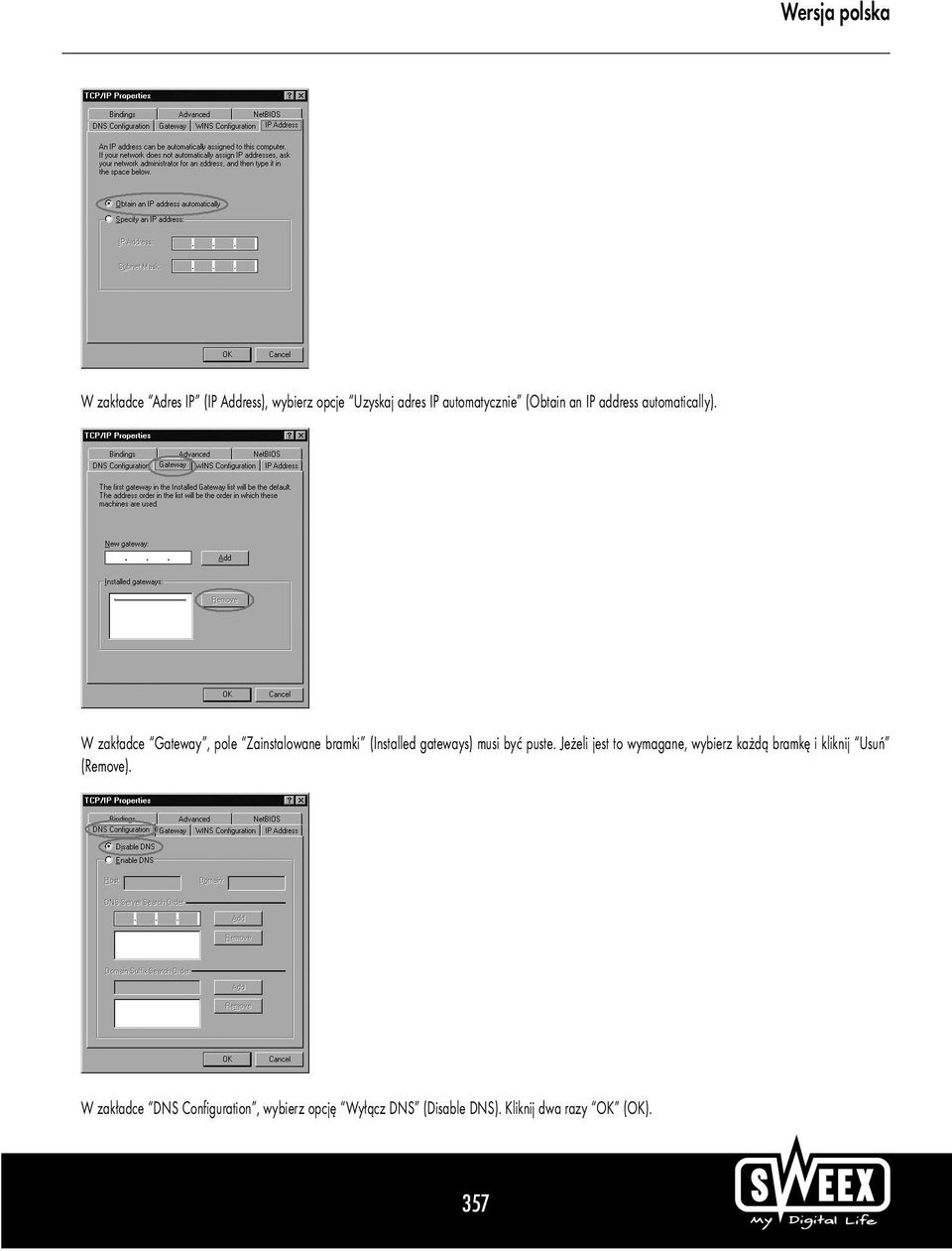

8 W zakładce Adres IP (IP Address), wybierz opcje Uzyskaj adres IP automatycznie (Obtain an IP address automatically). W zakładce Gateway, pole Zainstalowane bramki (Installed gateways) musi być puste. Jeżeli jest to wymagane, wybierz każdą bramkę i kliknij Usuń (Remove). W zakładce DNS Configuration, wybierz opcję Wyłącz DNS (Disable DNS). Kliknij dwa razy OK (OK). 357

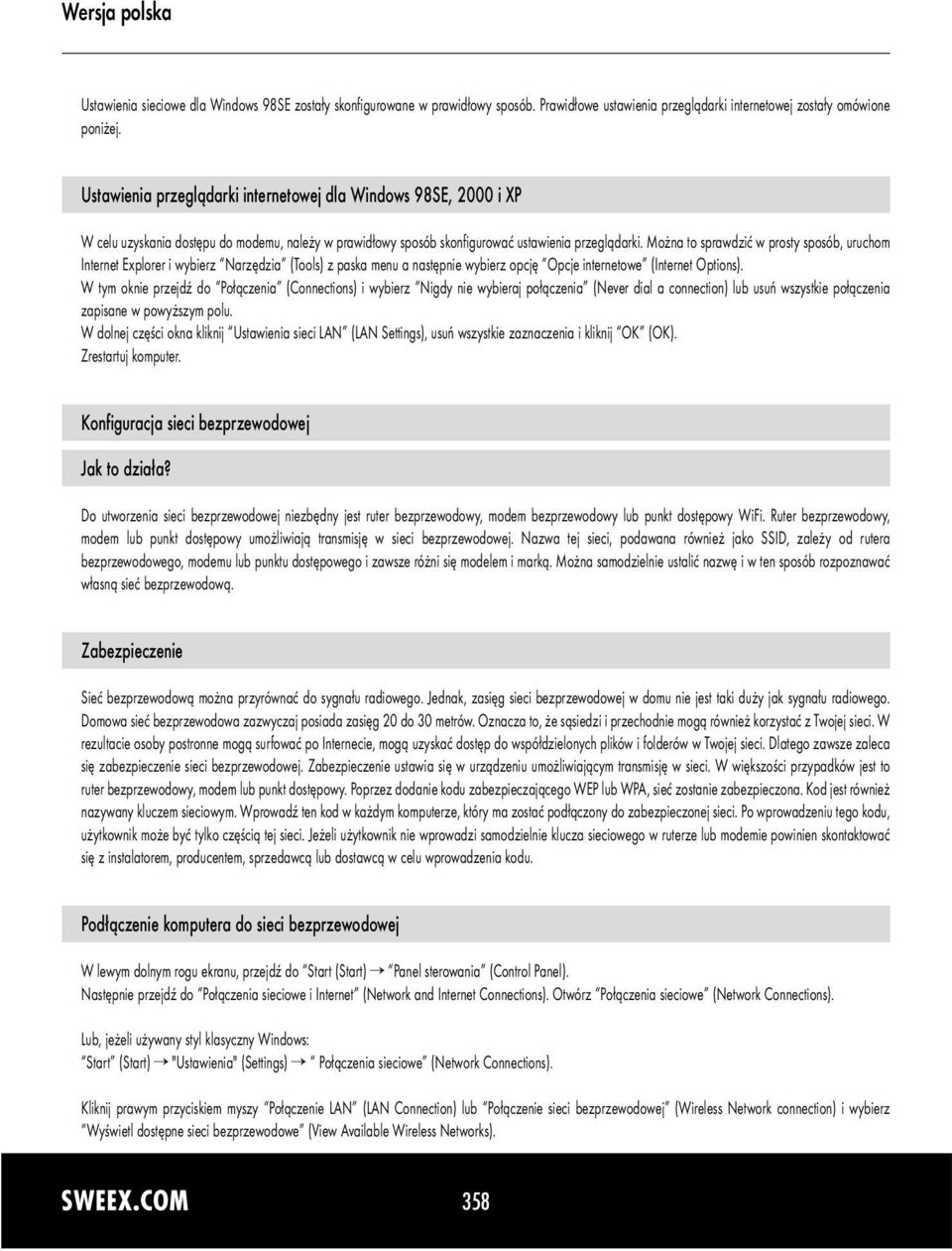

9 Ustawienia sieciowe dla Windows 98SE zostały skonfigurowane w prawidłowy sposób. Prawidłowe ustawienia przeglądarki internetowej zostały omówione poniżej. Ustawienia przeglądarki internetowej dla Windows 98SE, 2000 i XP W celu uzyskania dostępu do modemu, należy w prawidłowy sposób skonfigurować ustawienia przeglądarki. Można to sprawdzić w prosty sposób, uruchom Internet Explorer i wybierz Narzędzia (Tools) z paska menu a następnie wybierz opcję Opcje internetowe (Internet Options). W tym oknie przejdź do Połączenia (Connections) i wybierz Nigdy nie wybieraj połączenia (Never dial a connection) lub usuń wszystkie połączenia zapisane w powyższym polu. W dolnej części okna kliknij Ustawienia sieci LAN (LAN Settings), usuń wszystkie zaznaczenia i kliknij OK (OK). Zrestartuj komputer. Konfiguracja sieci bezprzewodowej Jak to działa? Do utworzenia sieci bezprzewodowej niezbędny jest ruter bezprzewodowy, modem bezprzewodowy lub punkt dostępowy WiFi. Ruter bezprzewodowy, modem lub punkt dostępowy umożliwiają transmisję w sieci bezprzewodowej. Nazwa tej sieci, podawana również jako SSID, zależy od rutera bezprzewodowego, modemu lub punktu dostępowego i zawsze różni się modelem i marką. Można samodzielnie ustalić nazwę i w ten sposób rozpoznawać własną sieć bezprzewodową. Zabezpieczenie Sieć bezprzewodową można przyrównać do sygnału radiowego. Jednak, zasięg sieci bezprzewodowej w domu nie jest taki duży jak sygnału radiowego. Domowa sieć bezprzewodowa zazwyczaj posiada zasięg 20 do 30 metrów. Oznacza to, że sąsiedzi i przechodnie mogą również korzystać z Twojej sieci. W rezultacie osoby postronne mogą surfować po Internecie, mogą uzyskać dostęp do współdzielonych plików i folderów w Twojej sieci. Dlatego zawsze zaleca się zabezpieczenie sieci bezprzewodowej. Zabezpieczenie ustawia się w urządzeniu umożliwiającym transmisję w sieci. W większości przypadków jest to ruter bezprzewodowy, modem lub punkt dostępowy. Poprzez dodanie kodu zabezpieczającego WEP lub WPA, sieć zostanie zabezpieczona. Kod jest również nazywany kluczem sieciowym. Wprowadź ten kod w każdym komputerze, który ma zostać podłączony do zabezpieczonej sieci. Po wprowadzeniu tego kodu, użytkownik może być tylko częścią tej sieci. Jeżeli użytkownik nie wprowadzi samodzielnie klucza sieciowego w ruterze lub modemie powinien skontaktować się z instalatorem, producentem, sprzedawcą lub dostawcą w celu wprowadzenia kodu. Podłączenie komputera do sieci bezprzewodowej W lewym dolnym rogu ekranu, przejdź do Start (Start) Panel sterowania (Control Panel). Następnie przejdź do Połączenia sieciowe i Internet (Network and Internet Connections). Otwórz Połączenia sieciowe (Network Connections). Lub, jeżeli używany styl klasyczny Windows: Start (Start) "Ustawienia" (Settings) Połączenia sieciowe (Network Connections). Kliknij prawym przyciskiem myszy Połączenie LAN (LAN Connection) lub Połączenie sieci bezprzewodowej (Wireless Network connection) i wybierz Wyświetl dostępne sieci bezprzewodowe (View Available Wireless Networks). 358

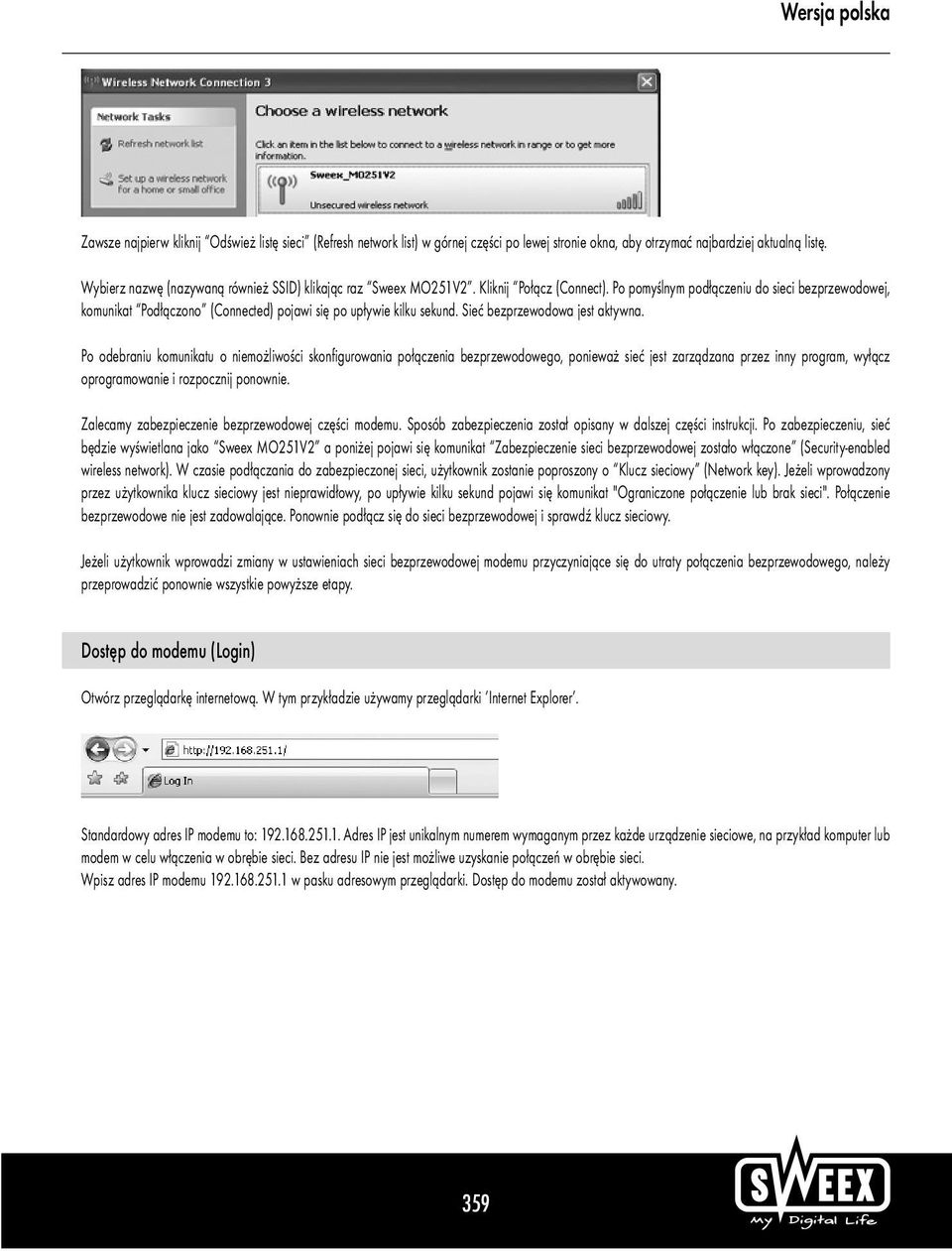

10 Zawsze najpierw kliknij Odśwież listę sieci (Refresh network list) w górnej części po lewej stronie okna, aby otrzymać najbardziej aktualną listę. Wybierz nazwę (nazywaną również SSID) klikając raz Sweex MO251V2. Kliknij Połącz (Connect). Po pomyślnym podłączeniu do sieci bezprzewodowej, komunikat Podłączono (Connected) pojawi się po upływie kilku sekund. Sieć bezprzewodowa jest aktywna. Po odebraniu komunikatu o niemożliwości skonfigurowania połączenia bezprzewodowego, ponieważ sieć jest zarządzana przez inny program, wyłącz oprogramowanie i rozpocznij ponownie. Zalecamy zabezpieczenie bezprzewodowej części modemu. Sposób zabezpieczenia został opisany w dalszej części instrukcji. Po zabezpieczeniu, sieć będzie wyświetlana jako Sweex MO251V2 a poniżej pojawi się komunikat Zabezpieczenie sieci bezprzewodowej zostało włączone (Security-enabled wireless network). W czasie podłączania do zabezpieczonej sieci, użytkownik zostanie poproszony o Klucz sieciowy (Network key). Jeżeli wprowadzony przez użytkownika klucz sieciowy jest nieprawidłowy, po upływie kilku sekund pojawi się komunikat "Ograniczone połączenie lub brak sieci". Połączenie bezprzewodowe nie jest zadowalające. Ponownie podłącz się do sieci bezprzewodowej i sprawdź klucz sieciowy. Jeżeli użytkownik wprowadzi zmiany w ustawieniach sieci bezprzewodowej modemu przyczyniające się do utraty połączenia bezprzewodowego, należy przeprowadzić ponownie wszystkie powyższe etapy. Dostęp do modemu (Login) Otwórz przeglądarkę internetową. W tym przykładzie używamy przeglądarki Internet Explorer. Standardowy adres IP modemu to: Adres IP jest unikalnym numerem wymaganym przez każde urządzenie sieciowe, na przykład komputer lub modem w celu włączenia w obrębie sieci. Bez adresu IP nie jest możliwe uzyskanie połączeń w obrębie sieci. Wpisz adres IP modemu w pasku adresowym przeglądarki. Dostęp do modemu został aktywowany. 359

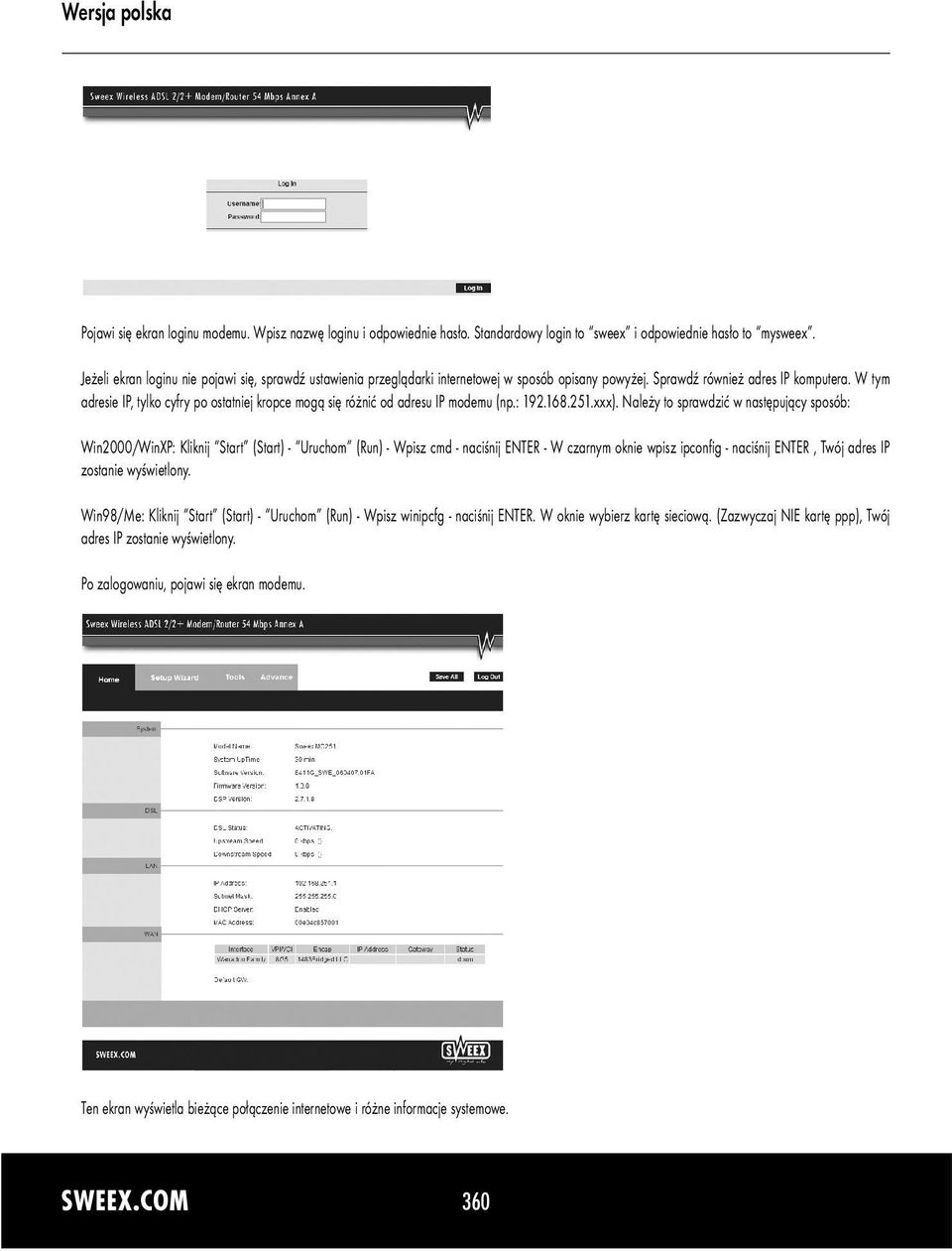

11 Pojawi się ekran loginu modemu. Wpisz nazwę loginu i odpowiednie hasło. Standardowy login to sweex i odpowiednie hasło to mysweex. Jeżeli ekran loginu nie pojawi się, sprawdź ustawienia przeglądarki internetowej w sposób opisany powyżej. Sprawdź również adres IP komputera. W tym adresie IP, tylko cyfry po ostatniej kropce mogą się różnić od adresu IP modemu (np.: xxx). Należy to sprawdzić w następujący sposób: Win2000/WinXP: Kliknij Start (Start) - Uruchom (Run) - Wpisz cmd - naciśnij ENTER - W czarnym oknie wpisz ipconfig - naciśnij ENTER, Twój adres IP zostanie wyświetlony. Win98/Me: Kliknij Start (Start) - Uruchom (Run) - Wpisz winipcfg - naciśnij ENTER. W oknie wybierz kartę sieciową. (Zazwyczaj NIE kartę ppp), Twój adres IP zostanie wyświetlony. Po zalogowaniu, pojawi się ekran modemu. Ten ekran wyświetla bieżące połączenie internetowe i różne informacje systemowe. 360

12 Ustawienie dostawcy usług internetowych (ISP) W celu ułatwienia instalacji, Sweex ADSL 2/2+ Modem/Router Annex A usuwa wstępnie zaprogramowaną listę ustawień dostawcy usług internetowych. W tym celu przejdź do Internet Connection. Pojawi się następujący ekran: W Country wybierz odpowiedni kraj i w ISP, wybierz odpowiedniego dostawcę usług internetowych. Modem automatycznie zakończy ustawienia. Następnie kliknij Next. Niektórzy dostawcy usług internetowych wymagają wpisania nazwy użytkownika i hasła. Sprawdź to z listą dostawców podanych w dalszej części instrukcji lub z informacjami uzyskanymi od dostawcy usług internetowych. Możesz również skontaktować się z dostawcą usług internetowych. Kliknij Apply, aby zapisać i aktywować ustawienia. W celu sprawdzenia, czy ustawienia dostawcy zostały wprowadzone w prawidłowy sposób, kliknij Home. W linii poniżej Connection Status, możesz sprawdzić stan State połączenia internetowego. Connected wskazuje, że połączenie z dostawcą zostało skonfigurowane pomyślnie. Możesz surfować po Internecie. Jeżeli Twój dostawca nie znajduje się na liście, możesz wprowadzić alternatywne ustawienia przez opcję Config. W celu uzyskania alternatywnych ustawień, skontaktuj się z dostawcą usług internetowych. Aby zapisać ustawienia kliknij Apply a następnie Save All. Następnie w następnym oknie ponownie kliknij Apply. Konfiguracja i zabezpieczenie sieci bezprzewodowej Zawsze zalecamy konfigurację modemu z komputerem podłączonym z modemem za pomocą kabla. Wynika to z tego, że w trakcie zapisywania ustawień można utracić połączenie z modemem. W głównym menu kliknij Advanced, a następnie Wireless. 361

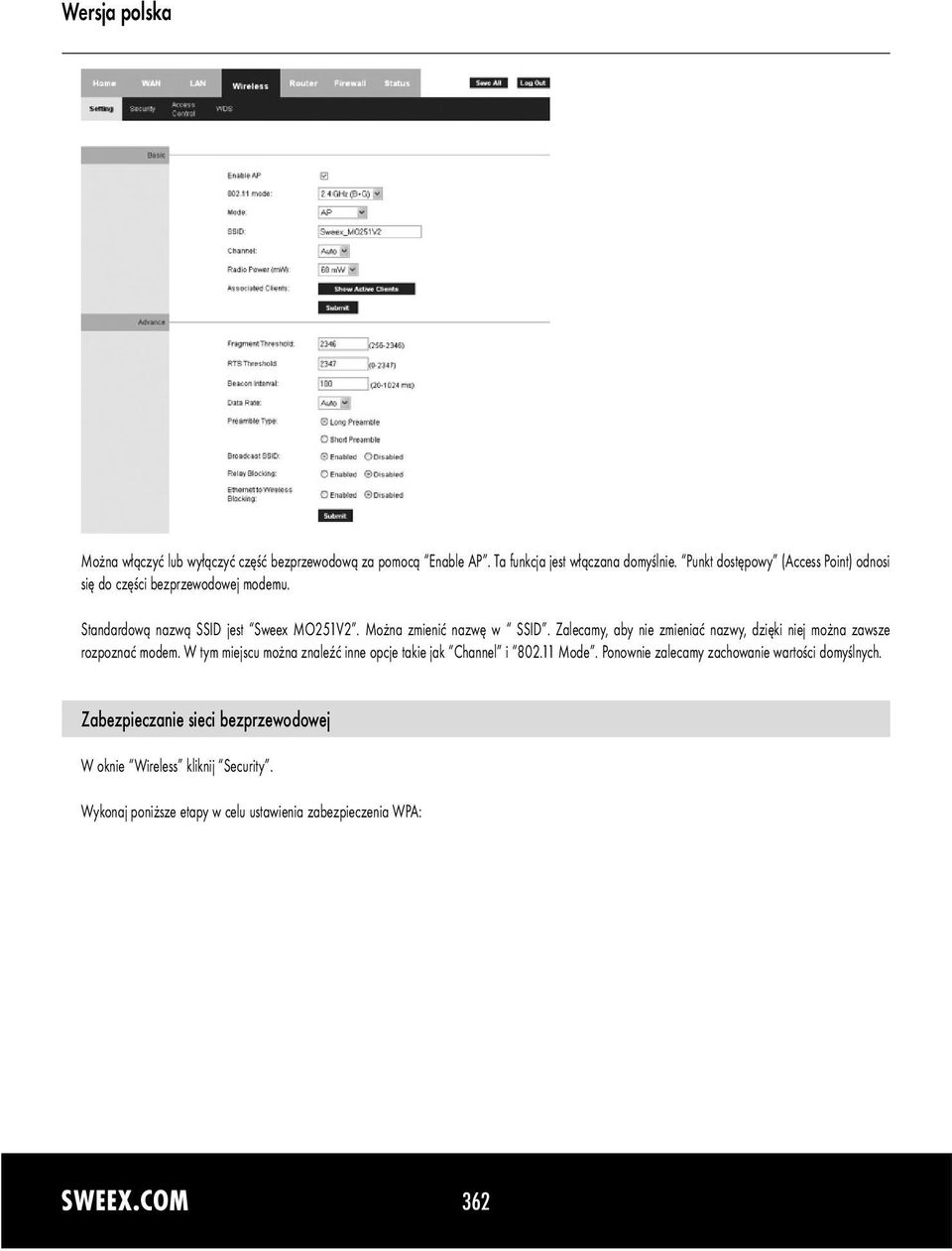

13 Można włączyć lub wyłączyć część bezprzewodową za pomocą Enable AP. Ta funkcja jest włączana domyślnie. Punkt dostępowy (Access Point) odnosi się do części bezprzewodowej modemu. Standardową nazwą SSID jest Sweex MO251V2. Można zmienić nazwę w SSID. Zalecamy, aby nie zmieniać nazwy, dzięki niej można zawsze rozpoznać modem. W tym miejscu można znaleźć inne opcje takie jak Channel i Mode. Ponownie zalecamy zachowanie wartości domyślnych. Zabezpieczanie sieci bezprzewodowej W oknie Wireless kliknij Security. Wykonaj poniższe etapy w celu ustawienia zabezpieczenia WPA: 362

14 1. Na ekranie wyświetli się tylko jedna linia z opcjami. Wybierz WPA. 2. Poniżej wybierz WPA lub WPA2. Zależy to od typu obsługiwanego przez kartę bezprzewodową w komputerze. Nie wszystkie karty bezprzewodowe obsługują WPA2. 3. Wybierz Pre-Shared Key 4. W PSK String, wprowadź kod sieciowy. Można utworzyć własny klucz sieciowy, który może zawierać od 8 do 63 znaków (liczby i litery). 5. Kliknij Apply, aby zapisać ustawienia. 6. Kliknij restart AP, aby aktywować ustawienia. 7. Kliknij Apply, aby zrestartować modem. Modem został zabezpieczony. Odłącz komputer bezprzewodowy. Otwieranie portów w modemie (przekierowanie portów i DMZ) W tym modemie nie można wyłączyć wbudowanej zapory. Jednak, można otworzyć porty dla programów i gier, które tego wymagają. Przejdź do Advanced -> Firewall Port Forwarding, aby zmienić ustawienia portu. 363

15 Modem ADSL 2 Sweex oferuje zaprogramowaną listę z popularnymi programami i grami. 1. Zaznacz Enable. 2. Następnie wybierz program lub grę z listy w Select Game. 3. W IP Address, podaj adres IP komputera dla którego chcesz otworzyć porty. 4. Kliknij Add, następnie Save All, aby aktywować ustawienia. Jeżeli program lub gra nie znajdują się na liście, można również ręcznie otworzyć porty. 1. Zaznacz Enable. 2. W Name, podaj unikalną przypadkową nazwę. 3. W IP Address, podaj adres IP komputera dla którego chcesz otworzyć porty. 4. W TCP Port i/lub UDP Port, wprowadź odpowiedni port. Możesz również otworzyć większą ilość portów (np.: ). W razie wątpliwości, wprowadź TCP i UDP. 5. Kliknij Add, następnie Save All, aby aktywować ustawienia. W niektórych wypadkach lub kiedy używana jest konsola do gier, możesz zdecydować się na umieszczenie komputera lub konsoli do gier całkowicie na zewnątrz zapory. Można to zrobić w tak zwanej strefie demilitarized zone ( DMZ ). Tę opcję można znaleźć w głównym ekranie ustawień portu ( Port Forwarding w zakładce Advanced".) Jednak, nie będzie można nadal korzystać z zabezpieczenia jakie gwarantowała zapora rutera. Wszystkie porty komputera umieszczone w DMZ są otwarte. Tylko jeden komputer można umieścić w DMZ. 364

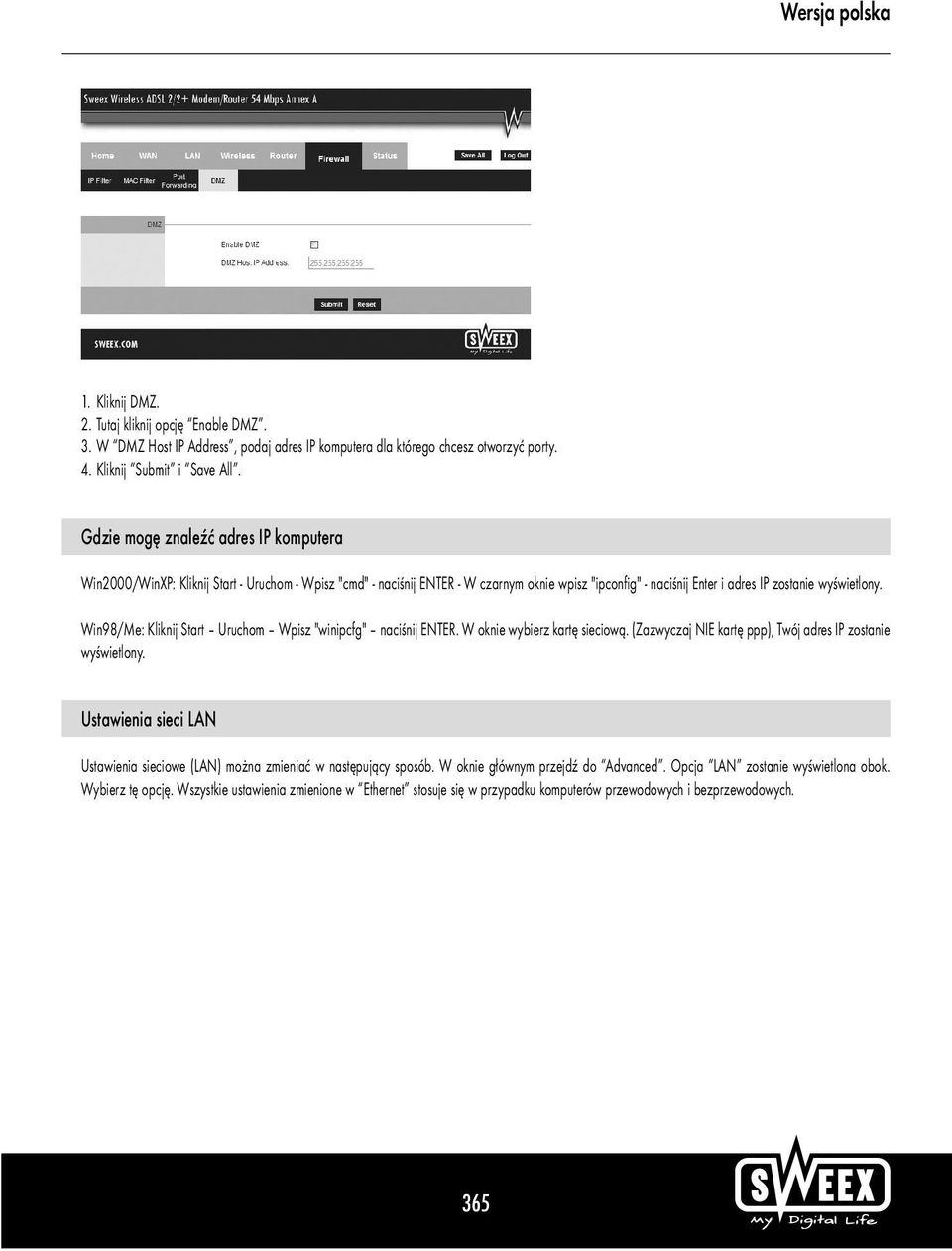

16 1. Kliknij DMZ. 2. Tutaj kliknij opcję Enable DMZ. 3. W DMZ Host IP Address, podaj adres IP komputera dla którego chcesz otworzyć porty. 4. Kliknij Submit i Save All. Gdzie mogę znaleźć adres IP komputera Win2000/WinXP: Kliknij Start - Uruchom - Wpisz "cmd" - naciśnij ENTER - W czarnym oknie wpisz "ipconfig" - naciśnij Enter i adres IP zostanie wyświetlony. Win98/Me: Kliknij Start Uruchom Wpisz "winipcfg" naciśnij ENTER. W oknie wybierz kartę sieciową. (Zazwyczaj NIE kartę ppp), Twój adres IP zostanie wyświetlony. Ustawienia sieci LAN Ustawienia sieciowe (LAN) można zmieniać w następujący sposób. W oknie głównym przejdź do Advanced. Opcja LAN zostanie wyświetlona obok. Wybierz tę opcję. Wszystkie ustawienia zmienione w Ethernet stosuje się w przypadku komputerów przewodowych i bezprzewodowych. 365

17 Zmiana hasła (Password) Standardowy login Sweex ADSL 2 można zmienić w poniższy sposób: w głównym oknie wybierz Tools i przejdź do Password. Tutaj w User name możesz wybrać różne nazwy loginu i w Password odpowiednie hasło. Powtórz hasło w Confirmed Password. Uwaga! Jeżeli chcesz ponownie ustawić standardowy login, musisz zresetować modem do ustawień fabrycznych. Aby zapisać ustawienia kliknij Apply, a następnie Save All. Następnie w kolejnym oknie ponownie kliknij Apply. Aktualizacja oprogramowania modemu (aktualizacja oprogramowania) Aby dostarczyć aktualizacje do modemu, należy zaktualizować 'firmware'. Można to zrobić wchodząc do menu, następnie Tools i wybierając Update firmware. 366

18 W tym miejscu można aktualizować oprogramowanie modemu. Nowe oprogramowanie można pobrać ze strony Sweex w Service and support. Jeżeli plik oprogramowania jest zzipowany, najpierw należy go wybrać i odpakować w takim miejscu komputera w którym będzie go można w łatwy sposób odnaleźć. Kliknij Browse i wybierz rozpakowany plik oprogramowania. W wielu przypadkach, nazwa pliku kończy się firmware.update.img. Aby uruchomić aktualizację oprogramowania, kliknij Update Firmware. Nie należy przerywać procedury. Może to być przyczyną uszkodzenia modemu. Należy odczekać do momentu zakończenia aktualizacji. Pasek wypełni się i połączenie pomiędzy komputerem i modemem zostanie chwilowo przerwane. Zresetuj modem. Następnie zaloguj się do modemu, aby sprawdzić nową wersję Firmware Version w oknie Home. Resetowanie modemu do ustawień fabrycznych Modem ADSL Sweex można zresetować do ustawień fabrycznych dwoma różnymi sposobami. Uwaga! Po naciśnięciu przycisku, wszystkie ustawienia sieci i połączenia będą wymagały ponownej konfiguracji. Po zresetowaniu, modem uruchomi się ponownie. W czasie uruchomienia, ustawienia fabryczne zostaną ponownie załadowane i komputer utraci połączenie z modemem na około 30 sekund. Następnie można uzyskać dostęp do modemu za pomocą standardowego adresu IP ( ). Przycisk reset znajduje się z boku modemu. Do naciśnięcia przycisku należy użyć cienkiego przedmiotu. Nacisnąć i przytrzymać przycisk przez 15 sekund. W menu modemu przejdź do Tools. Kliknij Reboot. Kliknij Reset to Defaults i OK, aby zatwierdzić. Gwarancja Wszystkie produkty marki Sweex są objęte trzyletnią gwarancją. Gwarancja i pomoc nie obejmuje załączonego oprogramowania i/lub dołączonych akumulatorów (do ładowania). Z usług gwarancyjnych można skorzystać za pośrednictwem sprzedawcy, u którego został zakupiony produkt. Właściciel posiada i zachowuje prawa do wszystkich nazw marek wymienionych w niniejszej instrukcji oraz wszelkie prawa pokrewne. Kod źródłowy GPL Niniejszy produkt Sweex posiada kod oprogramowania opracowany przez osoby trzecie, łącznie z kodem oprogramowania podlegającym licencji GNU General Public License ("GPL") lub General Public License ("LGPL"). Większość użytkowników nie potrzebuje kodów źródłowych GPL. Jest on wymagany tylko w czasie programowania w celu zmiany kodu. Kody źródłowe GPL znajdują się na naszej stronie internetowej. 367
