1 OCENA TECHNICZNA STANU TECHNICZNEGO BUDYNKU NR 1 Wojskowego Szpitala Klinicznego NR 4 we Wrocławiu dla zakresie adaptacji pomieszczeń dla utworzenia R Kardiologicznej 2p w części IV Budynku NR 1 DOTYCZY : Wojskowego Szpitala Klinicznego NR 4 we Wrocławiu Adaptacji Pomieszczeń dla R kardiologicznej 2piętra w części IV Budynku 1 LOKALIZACJA : Wrocław ul. Rudolfa Weigla 5 INWESTOR : 4 Wojskowy szpital kliniczny z Polikliniką SP ZOZ AUTOR mgr inż. Hanna Lipska Katowice, styczeń 2014 r Strona 1 z 5

2 OCENA TECHNICZNA 1.PODSTAWA OPRACOWANIA 1.1 Umowa z Inwestorem 1.2 Inwentaryzacja architektoniczna obiektu, udostępniona przez Inwestora 1.3 Koncepcja Adaptacji wykonana przez Pracownię, 1.4 Oględziny budynku wraz z częściową inwentaryzacją, wykonaną przez Projektantów, 1.5 Wytyczne dla medycznego sufitowo-mostowego systemu zasilającego salę intensywnej terapii R dostarczone przez Dostawcę 1.6 Obowiązujące normy i przepisy budowlane oraz literatura fachowa. 2. CEL I ZAKRES OPRACOWANIA Celem opracowania jest ocena stanu technicznego fragmentu istniejącego budynku w Wojskowym Szpitalu Klinicznym NR 4 we Wrocławiu dla potrzeb Adaptacji pomieszczeń dla utworzenia R na poziomie 2 piętra w części IV Budynku NR CHARAKTERYSTYKA BUDYNKU SZPITALNEGO Budynek Szpitalny został wzniesiony w 1942 r jako sanatorium. Budynek rozczłonkowany w rzucie, w kształcie litery C, z bocznymi skrzydłami. Budynek podpiwniczony, o zróżnicowanej ilości kondygnacji ; -część główna II i IV czterokondygnacyjna -część III trzykondygnacyjna -część I i VI dwukondygnacyjna -część I i VII trzykondygnacyjna Konstrukcja budynku tradycyjna, murowana. Układ budynku dwu i trójtraktowy, ze ścianami nośnymi podłużnymi oraz ścianami poprzecznymi usztywniającymi. Aktualnie Budynek Nr 1 pełni funkcję szpitalną. Fragment podlegający adaptacji jest zlokalizowany na 2-gim i 3-cim piętrze części IV Budynku nr 1. Ponad salą R znajduje się oddział łóżkowy, a powyżej znajduje się poddasze Wentylatornia jest zlokalizowana na 3-cim piętrze, na w poddaszu. KONSTRUKCJA BUDYNKU -ściany nośne ceramiczne, z cegły pełnej, o zróżnicowanych grubościach 64 do 25 cm, na poziomie 2 piętra ściany 38 cm, -stropy niepalne, żelbetowe. Według uzyskanych w Dziale Technicznym Szpitala informacji są to stropy gęstożebrowe, typu Ackermana. Miejscowo, szczególnie w rejonie szybów windowych, występują inne rodzaje stropów. Brak informacji o nośności stropów. Aktualnie sale adaptowane są salami łóżkowymi. W wentylatorni stoi centrala wentylacyjna, oraz istnieją belki stalowe, zlokalizowane ponad stropem, do których na poziomie 2-giego piętra Strona 2 z 5

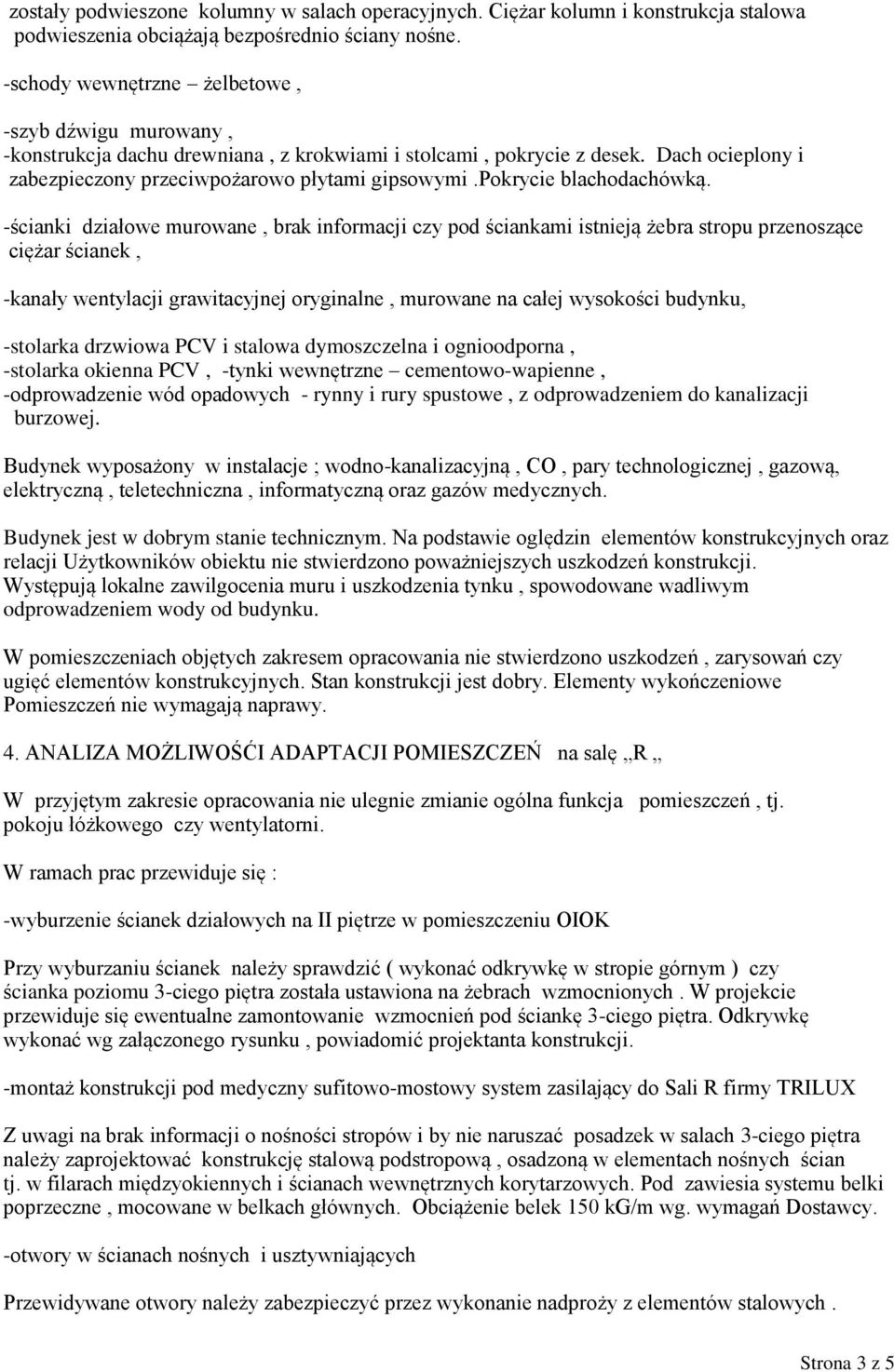

3 zostały podwieszone kolumny w salach operacyjnych. Ciężar kolumn i konstrukcja stalowa podwieszenia obciążają bezpośrednio ściany nośne. -schody wewnętrzne żelbetowe, -szyb dźwigu murowany, -konstrukcja dachu drewniana, z krokwiami i stolcami, pokrycie z desek. Dach ocieplony i zabezpieczony przeciwpożarowo płytami gipsowymi.pokrycie blachodachówką. -ścianki działowe murowane, brak informacji czy pod ściankami istnieją żebra stropu przenoszące ciężar ścianek, -kanały wentylacji grawitacyjnej oryginalne, murowane na całej wysokości budynku, -stolarka drzwiowa PCV i stalowa dymoszczelna i ognioodporna, -stolarka okienna PCV, -tynki wewnętrzne cementowo-wapienne, -odprowadzenie wód opadowych - rynny i rury spustowe, z odprowadzeniem do kanalizacji burzowej. Budynek wyposażony w instalacje ; wodno-kanalizacyjną, CO, pary technologicznej, gazową, elektryczną, teletechniczna, informatyczną oraz gazów medycznych. Budynek jest w dobrym stanie technicznym. Na podstawie oględzin elementów konstrukcyjnych oraz relacji Użytkowników obiektu nie stwierdzono poważniejszych uszkodzeń konstrukcji. Występują lokalne zawilgocenia muru i uszkodzenia tynku, spowodowane wadliwym odprowadzeniem wody od budynku. W pomieszczeniach objętych zakresem opracowania nie stwierdzono uszkodzeń, zarysowań czy ugięć elementów konstrukcyjnych. Stan konstrukcji jest dobry. Elementy wykończeniowe Pomieszczeń nie wymagają naprawy. 4. ANALIZA MOŻLIWOŚĆI ADAPTACJI POMIESZCZEŃ na salę R W przyjętym zakresie opracowania nie ulegnie zmianie ogólna funkcja pomieszczeń, tj. pokoju łóżkowego czy wentylatorni. W ramach prac przewiduje się : -wyburzenie ścianek działowych na II piętrze w pomieszczeniu OIOK Przy wyburzaniu ścianek należy sprawdzić ( wykonać odkrywkę w stropie górnym ) czy ścianka poziomu 3-ciego piętra została ustawiona na żebrach wzmocnionych. W projekcie przewiduje się ewentualne zamontowanie wzmocnień pod ściankę 3-ciego piętra. Odkrywkę wykonać wg załączonego rysunku, powiadomić projektanta konstrukcji. -montaż konstrukcji pod medyczny sufitowo-mostowy system zasilający do Sali R firmy TRILUX Z uwagi na brak informacji o nośności stropów i by nie naruszać posadzek w salach 3-ciego piętra należy zaprojektować konstrukcję stalową podstropową, osadzoną w elementach nośnych ścian tj. w filarach międzyokiennych i ścianach wewnętrznych korytarzowych. Pod zawiesia systemu belki poprzeczne, mocowane w belkach głównych. Obciążenie belek 150 kg/m wg. wymagań Dostawcy. -otwory w ścianach nośnych i usztywniających Przewidywane otwory należy zabezpieczyć przez wykonanie nadproży z elementów stalowych. Strona 3 z 5

4 Zachowane zostaną ściany usztywniające budynku, grubości 25 cm. Wykonanie dodatkowych otworów w ścianach nośnych grubości 38 cm i usztywniających 25 cm nie naruszy statyki budynku. -przejście przez strop kanałami wentylacji Obrys otworu zabezpieczyć belkami stalowymi, a obciążenie z wycinanego stropu przenieść na ściany konstrukcyjne nośne. -ustawienie central wentylacyjnych w pomieszczeniu wentylatorni na poddaszu Z uwagi na brak informacji o nośności stropu poddasza proponuję się ułożenie belek stalowych pod centralami, oraz belek stalowych pod ramy central. Belki główne winny obciążać ściany 2-giego piętra. 5. WNIOSKI I ZALECENIA Fragment budynku, objęty opracowaniem, jest w dobrym stanie technicznym, nie stwierdzono pęknięć, zarysowań czy uszkodzeń elementów konstrukcyjnych. Zakres prac przewidzianych w projekcie nie naruszy zasadniczych elementów konstrukcji. Przy wyburzaniu ścianek murowanych należy sprawdzić stan konstrukcji stropu nad 2-gim piętrem, tj. pod ściankami 3-ciego piętra. Na etapie wykonawstwa konieczne będzie szczegółowe rozeznanie niektórych elementów konstrukcji i zastosowanie rozwiązań projektowych z uwzględnieniem stanu istniejącego. W trakcie robót konieczny będzie stały dozór techniczny osoby posiadającej uprawnienia do kierowania robotami budowlanymi. ADAPTACJA POMIESZCZEŃ NA SALĘ R W ZAKRESIE PRZEWIDZIANYM PROJEKTEM JEST MOŻLIWA I BEZPIECZNA. Część budynku przewidziana do adaptacji na salę R nie będzie zagrażała bezpieczeństwu ludzi, ich mieniu i nie pogorszy stanu środowiska. Strona 4 z 5

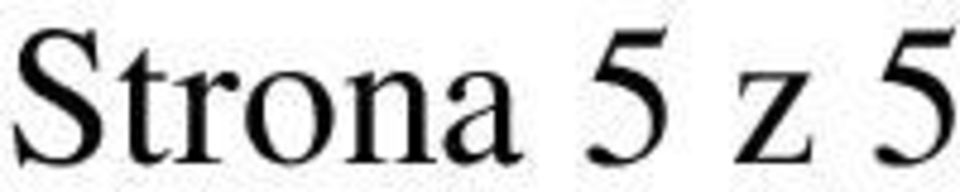

5 Strona 5 z 5
