1 OPIS TECHNICZNY WRAZ Z DANYMI TECHNICZNO - UŻYTKOWYMI. I. Rodzaj i charakterystyka obiektu. 1. Dane ewidencyjne : 1.1.Budowa - projektowana jest przebudowa pracowni RTG w budynku głównym szpitala w Słupcy Lokalizacja Słupca ul. Traugutta 7, działka nr 335/ Inwestor - Samodzielny Publiczny Zakład Opieki Zdrowotnej w Słupcy. 2. Dane techniczne : 2.1. Pow. użytkowa podlegająca przebudowie - 63,89 m Ogólna charakterystyka i forma architektoniczna obiektu. Obiekt został wybudowany w latach 60 tych XX w w technologii tradycyjnej. Obiekt o trzech kondygnacjach naziemnych z dachem płaskim dwuspadowym. Elementami nośnymi są ławy fundamentowe ściany zewnętrzne i wewnętrzne, podciągi żelbetowe. Konstrukcja dachu w formie stropodachu wentylowanego ocieplonego gdzie elementami nośnymi są belki stropu żelbetowego gęstożebrowego typu DMS. Usztywnienie obiektu stanowią stropy DMS oraz ściany zewnętrzne. Dach kryty papą na płytach korytkowych. Od strony architektonicznej obiekt jest prosta bryłą i nawiązuje do obiektów istniejących na działce i działkach sąsiednich. Po przebudowie forma architektoniczna obiektu pozostaje bez zmian. Od strony architektonicznej przebudowana zostanie część parteru związana z pracownią rentgenowską.

użytkowa podlegająca przebudowie - 63,89 m 2. 3. Ogólna charakterystyka i forma architektoniczna obiektu. Obiekt został wybudowany w latach 60 tych XX w w technologii tradycyjnej.

2 II. Dotychczasowe i projektowane przeznaczenie ( program użytkowy obiektu) Pomieszczenia w obiekcie dotychczas wykorzystywane były na pracownię rentgenowską i obsługę z nią związaną. Po przebudowie przeznaczenie pomieszczeń nie ulegnie zmianie. Ze względu na wymianę urządzeń na bardziej nowoczesne pomieszczenia musza zostać przebudowane. Muszą powstać następujące pomieszczenia : sala RTG ( pomieszczenie w którym będzie znajdowało się urządzenie), sterownia RTG, kabina, pokój opisowy, rejestracja, pokój biurowy. przebudowana zostanie i dostosowana do obecnie obowiązujących przepisów ubikacja. Projekt obejmuje także przebudowę wentylacji mechanicznej nawiewno wywiewnej oraz montaż klimatyzacji w pomieszczeniu pracowni RTG. III. Opis poszczególnych elementów konstrukcyjnych, instalacji i elementów wykończeniowych. 1.Fundamenty - żelbetowe stan techniczny dobry. 2.Ściany konstrukcyjne - piwnicy betonowe ( gr. 40 cm), nadziemia z cegły ceramicznej pełnej na zaprawie cementowo - wapiennej. Ściany ocieplone metodą lekką mokrą. Stan techniczny ścian konstrukcyjnych - dobry. 3. Stropy żelbetowe gęstożebrowe typu DMS wysokości 26 cm - stan techniczny - dobry. 4. Konstrukcja dachu. Konstrukcja dachu została wykonana w formie stropodachu wentylowanego ocieplonego, gdzie elementami nośnymi są belki stropu żelbetowego gęstożebrowego typu DMS. Dach kryty papą na płytach korytkowych opartych na ściankach ażurowych. Stan techniczny stropodachu wentylowanego dobry. 5. Pokrycie dachu. Pokrycie dachowe papa termozgrzewalna - stan techniczny dobry.

Muszą powstać następujące pomieszczenia : sala RTG ( pomieszczenie w którym będzie znajdowało się urządzenie), sterownia RTG, kabina, pokój opisowy, rejestracja, pokój biurowy.

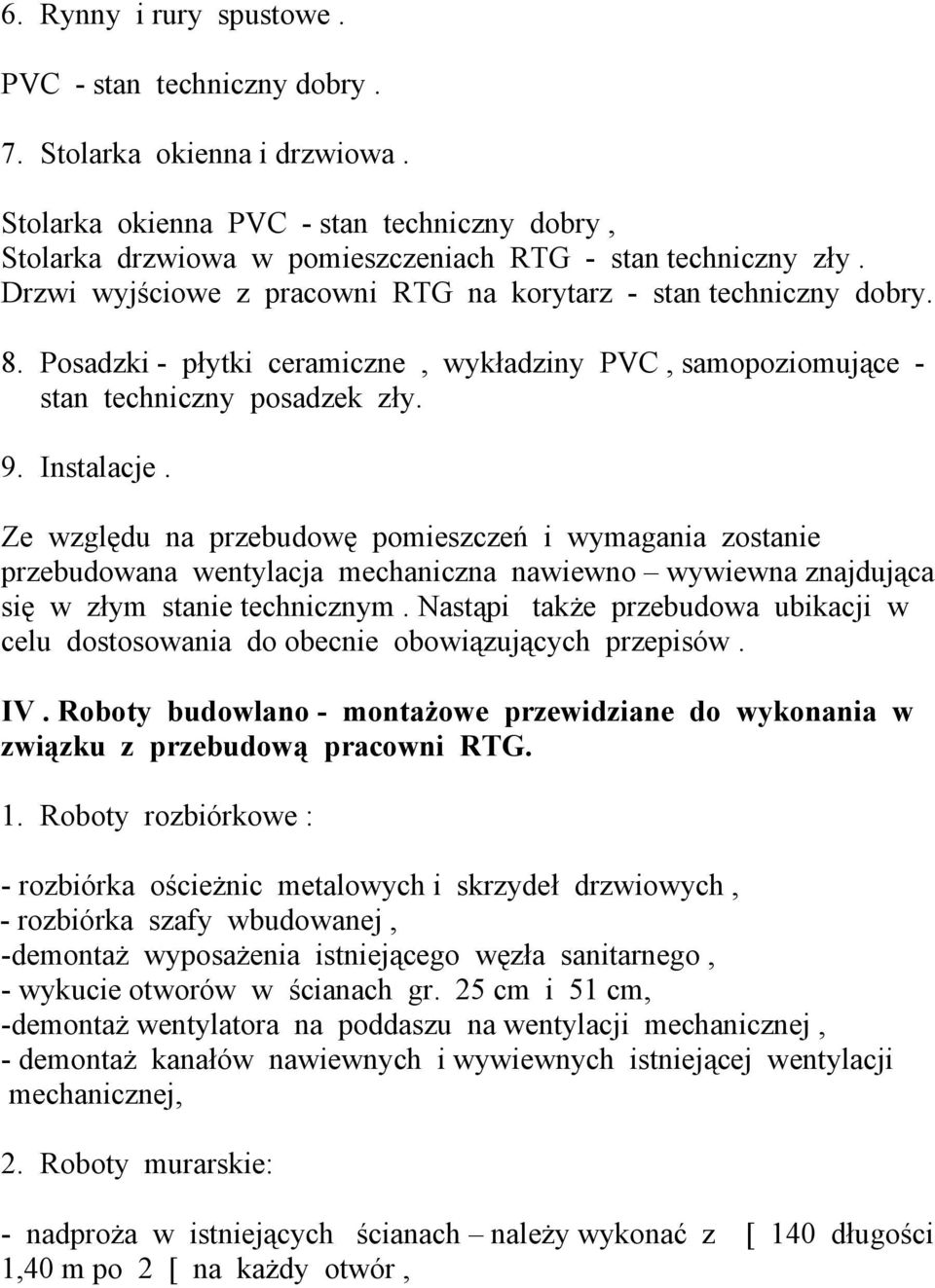

3 6. Rynny i rury spustowe. PVC - stan techniczny dobry. 7. Stolarka okienna i drzwiowa. Stolarka okienna PVC - stan techniczny dobry, Stolarka drzwiowa w pomieszczeniach RTG - stan techniczny zły. Drzwi wyjściowe z pracowni RTG na korytarz - stan techniczny dobry. 8. Posadzki - płytki ceramiczne, wykładziny PVC, samopoziomujące - stan techniczny posadzek zły. 9. Instalacje. Ze względu na przebudowę pomieszczeń i wymagania zostanie przebudowana wentylacja mechaniczna nawiewno wywiewna znajdująca się w złym stanie technicznym. Nastąpi także przebudowa ubikacji w celu dostosowania do obecnie obowiązujących przepisów. IV. Roboty budowlano - montażowe przewidziane do wykonania w związku z przebudową pracowni RTG. 1. Roboty rozbiórkowe : - rozbiórka ościeżnic metalowych i skrzydeł drzwiowych, - rozbiórka szafy wbudowanej, -demontaż wyposażenia istniejącego węzła sanitarnego, - wykucie otworów w ścianach gr. 25 cm i 51 cm, -demontaż wentylatora na poddaszu na wentylacji mechanicznej, - demontaż kanałów nawiewnych i wywiewnych istniejącej wentylacji mechanicznej, 2. Roboty murarskie: - nadproża w istniejących ścianach należy wykonać z [ 140 długości 1,40 m po 2 [ na każdy otwór,

Ze względu na przebudowę pomieszczeń i wymagania zostanie przebudowana wentylacja mechaniczna nawiewno wywiewna znajdująca się w złym stanie technicznym.

4 - belki żelbetowe ( podwaliny ) pod ścianki działowe - wykonać zgodnie z rysunkiem konstrukcyjnym z betonu B 20 i stali ( 34GS) i STOS. Podwaliny należy wkuć w ściany nośne na głębokość min. 20 cm. Układanie betonu pod podwaliny należy wykonać po wykuciu posadzki. W otworach drzwiowych pręty górne należy odgiąć i zabetonować w dolnej części. - zamurowanie otworu w ścianie z cegły pełnej gr. 51 cm, - ścianki działowe - sąsiadujące bezpośrednio z pracownią RTG do wysokości 1,80 m projektuje się wykonać z cegły ceramicznej pełnej na zaprawie cementowo - wapiennej 3Mpa powyżej z bloczków z betonu komórkowego YTONG na zaprawie YTONG. Pozostałe z bloczków z betonu komórkowego. Uwaga. Ścianki działowe należy sytuować na belkach nośnych stropu DMS na podwalinach. - tynki wewnętrzne- cementowo- wapienne kat. III w miejscach gdzie ściany nie będą okładane płytkami ceramicznymi - tynki wykończone gładzią gipsową, - osadzenie okienka rejestracyjnego oraz naświetla nad drzwiami między pomieszczeniami rejestracją i pokojem opisowym. - stolarka drzwiowa - ościeżnice stalowe skrzydła drzwiowe drewniane. Do pomieszczeń kabiny, sterowni, WC, pokoju opisowego z wkładką z blachy ołowianej gr. 2 mm. 3. Prace wykończeniowe: - okładziny -ściany w WC i kabinie - do wysokości 2,00 m glazura, płytki fuga odporna na działanie czynników chemicznych, - podłogi i posadzki - wykładzina PCV typu linodur łączona sznurem spawalnicznym, odporna na środki chemiczne, ścieranie i uderzenia. Polączenie ze ścianą bezspoinowe. - wykończenie ścian i sufitów - gładź gipsowa,

51 cm, - ścianki działowe - sąsiadujące bezpośrednio z pracownią RTG do wysokości 1,80 m projektuje się wykonać z cegły ceramicznej pełnej na zaprawie cementowo - wapiennej 3Mpa powyżej z bloczków z

5 - malowanie ściany i sufity - farbami emulsyjnymi. 4. Roboty instalacyjno - sanitarne : - montaż rur wodociągowych i kanalizacyjnych, - montaż umywalki wraz z baterią - montaż muszli ustępowej. V.Zagadnienia ochrony p. poż. W rozwiązaniach techniczno - materiałowych zastosowano materiały niepalne lub trudnozapalne i nierozprzestrzeniające ognia. W obrębie pracowni RTG usytuować podręczny sprzęt gaśniczy w ilości 1 gaśnica proszkowa lub pianowa. Drogi ewakuacyjne należy oznakować. VI. Zastosowane materiały. Należy stosować materiały i wyroby budowlane dopuszczone do obrotu powszechnego lub jednostkowego stosowania w budownictwie zgodnie z przepisami Ustawy z dnia r o wyrobach budowlanych ( Dz.U. z 2004 r Nr 92, poz. 881). Dopuszczone do obrotu i powszechnego stosowania w budownictwie są wyroby właściwie oznaczone znakiem,, CE lub znakiem budowlanym,, B dla których wykonano certyfikat na znak bezpieczeństwa wydano certyfikat zgodności lub deklarację zgodności z Polską Normą lub aprobatą techniczną. VII. Uwagi końcowe. Całość wykonać zgodnie z,, Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych oraz obowiązującymi przepisami BHP pod nadzorem uprawnionego kierownika budowy

W obrębie pracowni RTG usytuować podręczny sprzęt gaśniczy w ilości 1 gaśnica proszkowa lub pianowa. Drogi ewakuacyjne należy oznakować. VI. Zastosowane materiały.

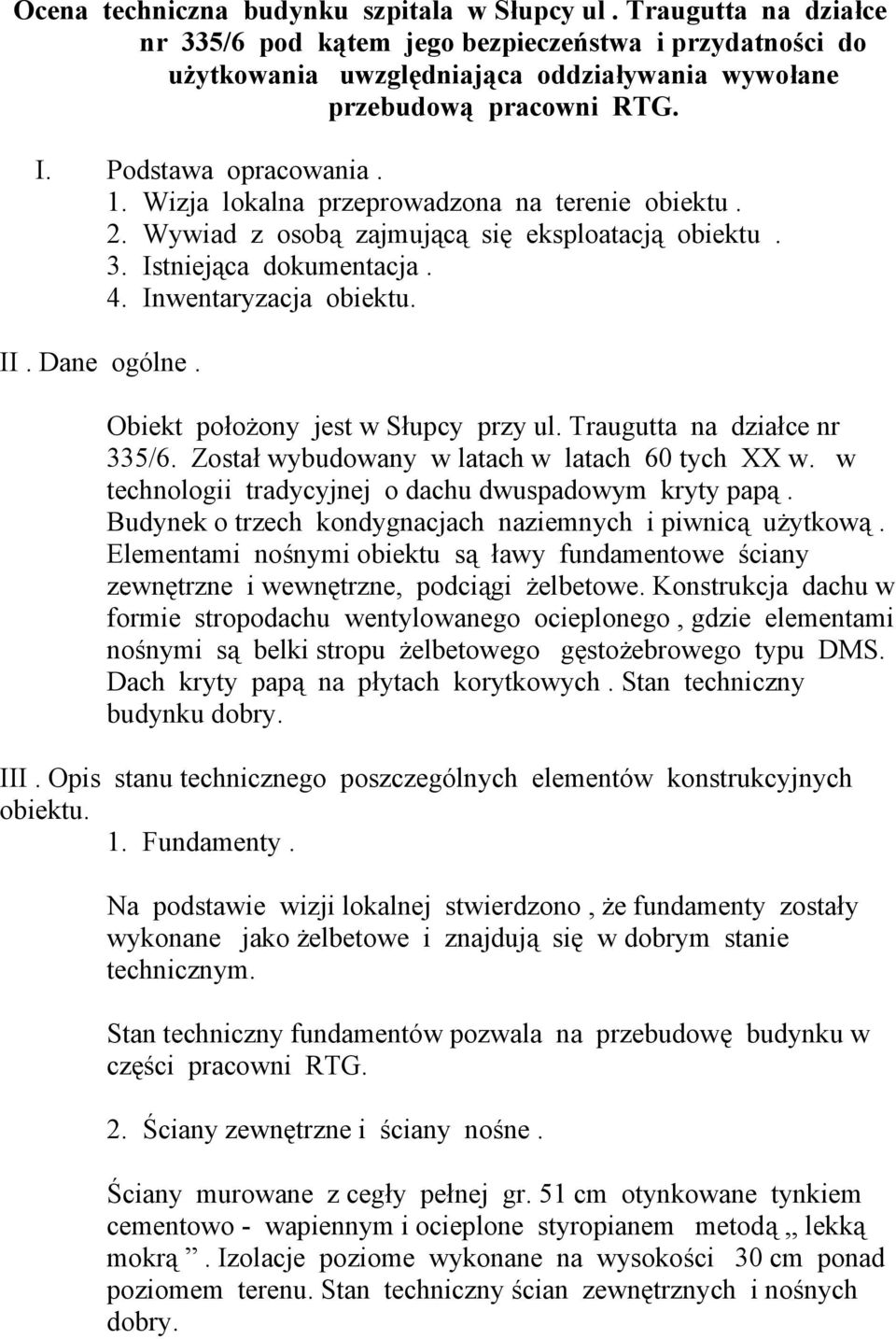

6 Ocena techniczna budynku szpitala w Słupcy ul. Traugutta na działce nr 335/6 pod kątem jego bezpieczeństwa i przydatności do użytkowania uwzględniająca oddziaływania wywołane przebudową pracowni RTG. I. Podstawa opracowania. 1. Wizja lokalna przeprowadzona na terenie obiektu. 2. Wywiad z osobą zajmującą się eksploatacją obiektu. 3. Istniejąca dokumentacja. 4. Inwentaryzacja obiektu. II. Dane ogólne. Obiekt położony jest w Słupcy przy ul. Traugutta na działce nr 335/6. Został wybudowany w latach w latach 60 tych XX w. w technologii tradycyjnej o dachu dwuspadowym kryty papą. Budynek o trzech kondygnacjach naziemnych i piwnicą użytkową. Elementami nośnymi obiektu są ławy fundamentowe ściany zewnętrzne i wewnętrzne, podciągi żelbetowe. Konstrukcja dachu w formie stropodachu wentylowanego ocieplonego, gdzie elementami nośnymi są belki stropu żelbetowego gęstożebrowego typu DMS. Dach kryty papą na płytach korytkowych. Stan techniczny budynku dobry. III. Opis stanu technicznego poszczególnych elementów konstrukcyjnych obiektu. 1. Fundamenty. Na podstawie wizji lokalnej stwierdzono, że fundamenty zostały wykonane jako żelbetowe i znajdują się w dobrym stanie technicznym. Stan techniczny fundamentów pozwala na przebudowę budynku w części pracowni RTG. 2. Ściany zewnętrzne i ściany nośne. Ściany murowane z cegły pełnej gr. 51 cm otynkowane tynkiem cementowo - wapiennym i ocieplone styropianem metodą,, lekką mokrą. Izolacje poziome wykonane na wysokości 30 cm ponad poziomem terenu. Stan techniczny ścian zewnętrznych i nośnych dobry.

Dane ogólne. Obiekt położony jest w Słupcy przy ul. Traugutta na działce nr 335/6. Został wybudowany w latach w latach 60 tych XX w. w technologii tradycyjnej o dachu dwuspadowym kryty papą.

7 3. Stropy. Zostały wykonane jako żelbetowe gęstożebrowe typu DMS. Brak widocznych pęknięć oraz rys. Stan techniczny stropów dobry. Projektowana przebudowa nie spowoduje dodatkowego obciążenia stropów. Stan techniczny stropów pozwala na przebudowę pracowni RTG. 4. Konstrukcja dachu. Konstrukcja dachu w formie stropodachu wentylowanego gdzie elementami nośnymi są płyty korytkowe oparte na belkach stropu gęstożebrowego typu DMS. Stan techniczny konstrukcji dachu dobry. 5. Pokrycie dachu. Pokrycie papa termozgrzewalna na płytach żelbetowych korytkowych. Stan techniczny pokrycia dobry. 6. Stolarka okienna i drzwiowa. Stolarka okienna i drzwiowa - drewniana i PVC. Stan techniczny stolarki okiennej dobry. Stolarka drzwiowa istniejąca w pracowni RTG znajduje się w złym stanie technicznym. 7. Instalacje. Budynek wyposażony jest w instalację elektryczną, wodociągową kanalizacyjną, c.o wentylację mechaniczną i grawitacyjną. W pomieszczeniu pracowni RTG stan techniczny wentylacji mechanicznej zły - przeznacza się do przebudowy. Stan techniczny pozostałych instalacji dobry. Podsumowanie! Stan techniczny obiektu i wartość użytkowa dobra. Projektowana przebudowa pracowni RTG nie będzie oddziaływała niekorzystnie na obiekt istniejący. Przebudowa nie spowoduje przekroczenia stanów granicznych nośności żadnego z elementów konstrukcyjnych obiektu. Stan techniczny obiektu pozwala na jego przebudowę.

Konstrukcja dachu w formie stropodachu wentylowanego gdzie elementami nośnymi są płyty korytkowe oparte na belkach stropu gęstożebrowego typu DMS. Stan techniczny konstrukcji dachu dobry. 5.
