1 PROJEKT MODERNIZACJI PRZEDSZKOLA NR 7 (blok 307) W LEGIONOWIE architektura i konstrukcja INWESTOR URZĄD MIEJSKI W LEGIONOWIE LEGIONOWO, ul. Piłsudskiego 3 ADRES BUDOWY Legionowo, ul. Husarska AUTORZY OPRACOWANIA mgr inż. arch. Anna ŁOWIŃSKA - FEDOROWSKA mgr inż. bud. Grzegorz FILIP INSTALACJE ELEKTRYCZNE mgr inż. Krystian WIERUSZEWSKI INSTALACJE SANITARNE inż. Ryszard JABŁONOWSKI 20 LUTY 2007

Husarska AUTORZY OPRACOWANIA mgr inż. arch. Anna ŁOWIŃSKA - FEDOROWSKA mgr inż. bud.

2 SPIS TREŚCI ZAŁĄCZNIKI FORMALNO PRAWNE - kopie uprawnień projektantów strona 3 - kopie zaświadczeń projektantów o przynależności do Izb Inżynierów Budownictwa 6 - oświadczenie projektantów 8 - informacja BIOZ 9 - opis techniczny 10 - ekspertyza techniczna 12 RYSUNKI 1. Projekt zagospodarowania terenu 1: Stan istniejący z wyburzeniami 1: Rzut przedszkola 1: Otwór w ścianie konstrukcyjnej 1: Elewacja południowo-wschodnia 1: Projektowane wejście 1: Wykaz stolarki i ślusarki 1: Wykaz okien do wymiany 1: Osłona grzejnika - typ A 1: Osłona grzejnika - typ B 1: Osłona grzejnika - typ C 1: Osłona grzejnika - typ F 1: Projekt ogrodzenia i tarasu 1: Detale tarasu i schodów 1: Detale tarasu i schodów przekrój 1: Detale ogrodzenia 1: Detale ogrodzenia 1:20 29

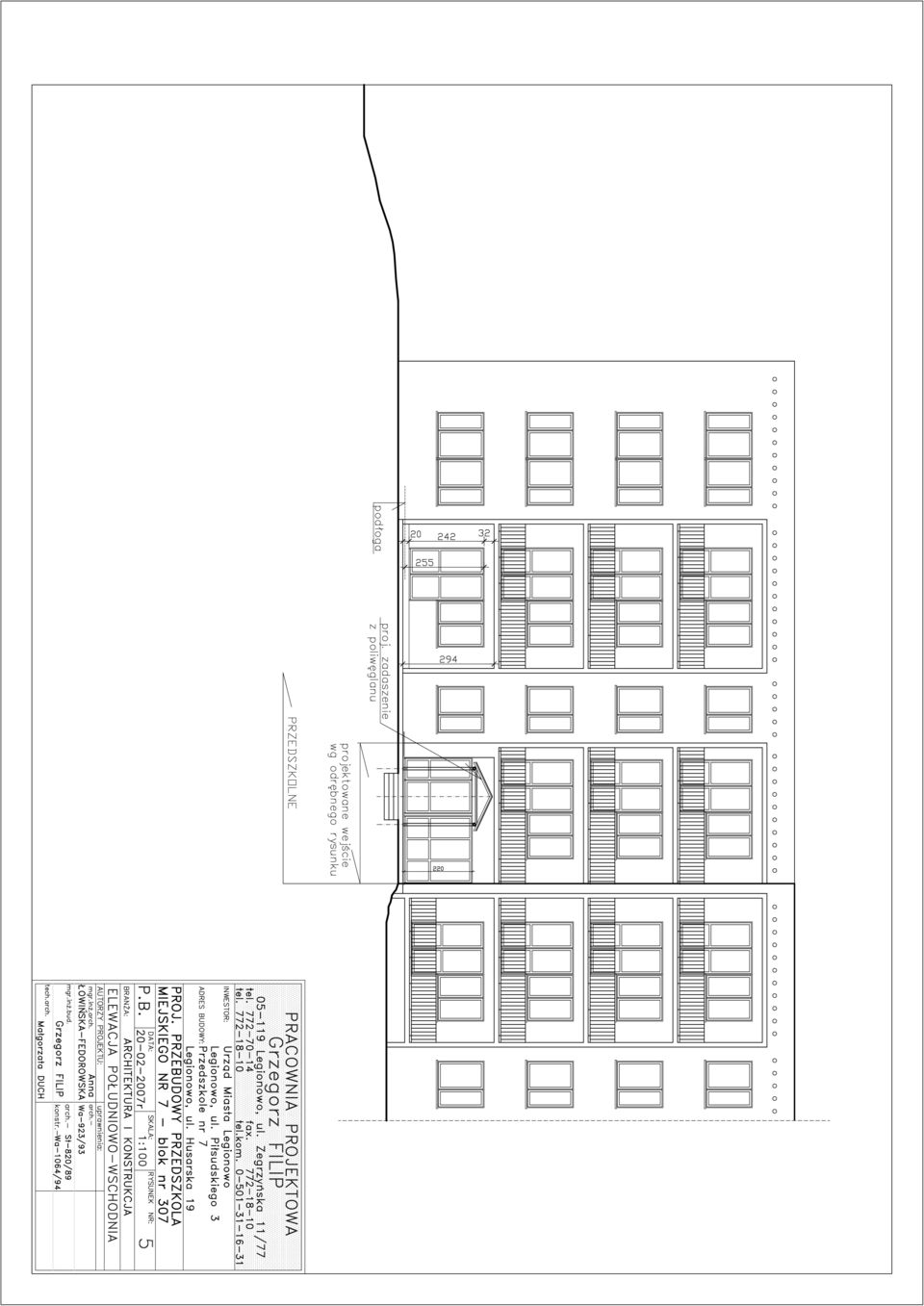

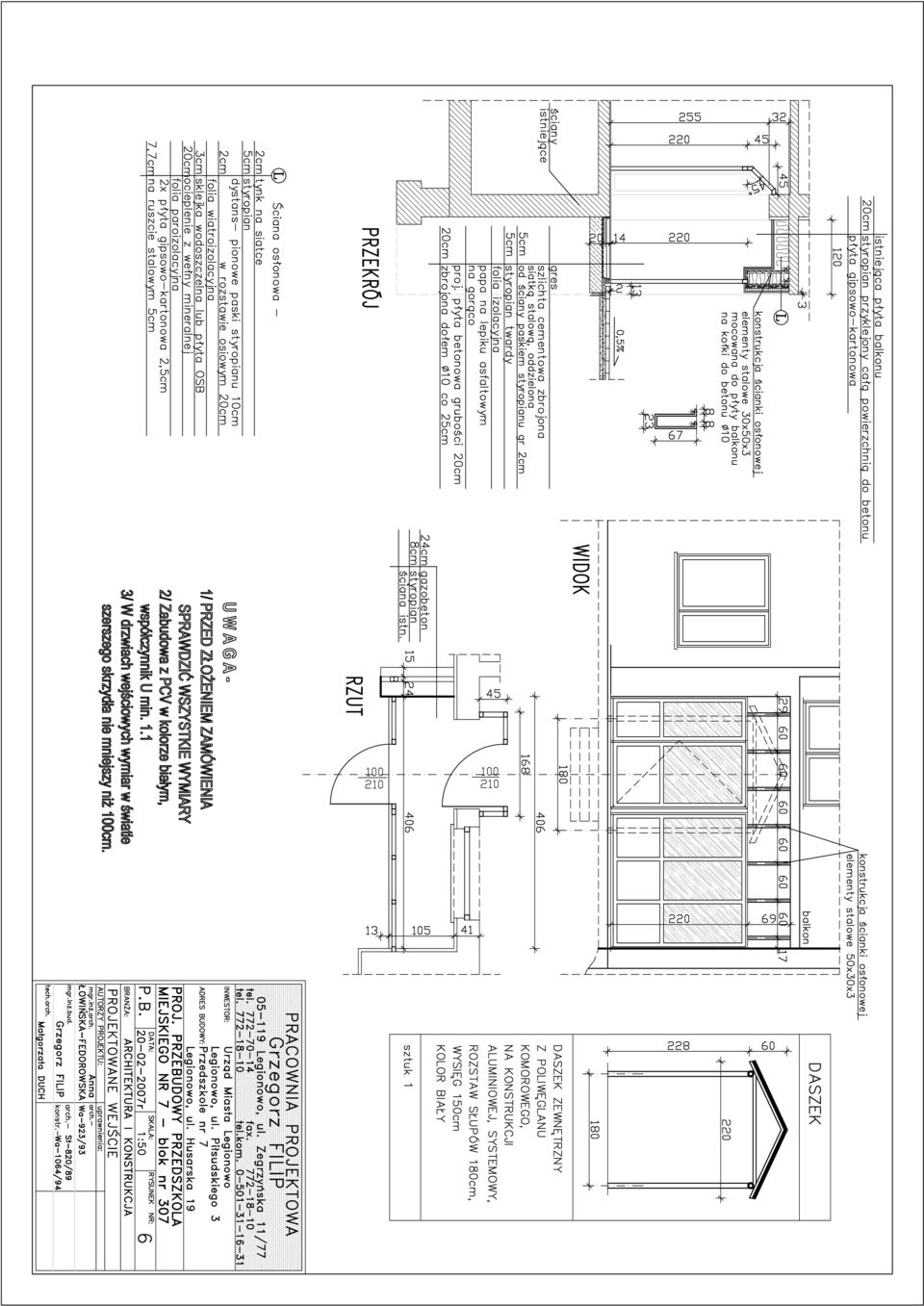

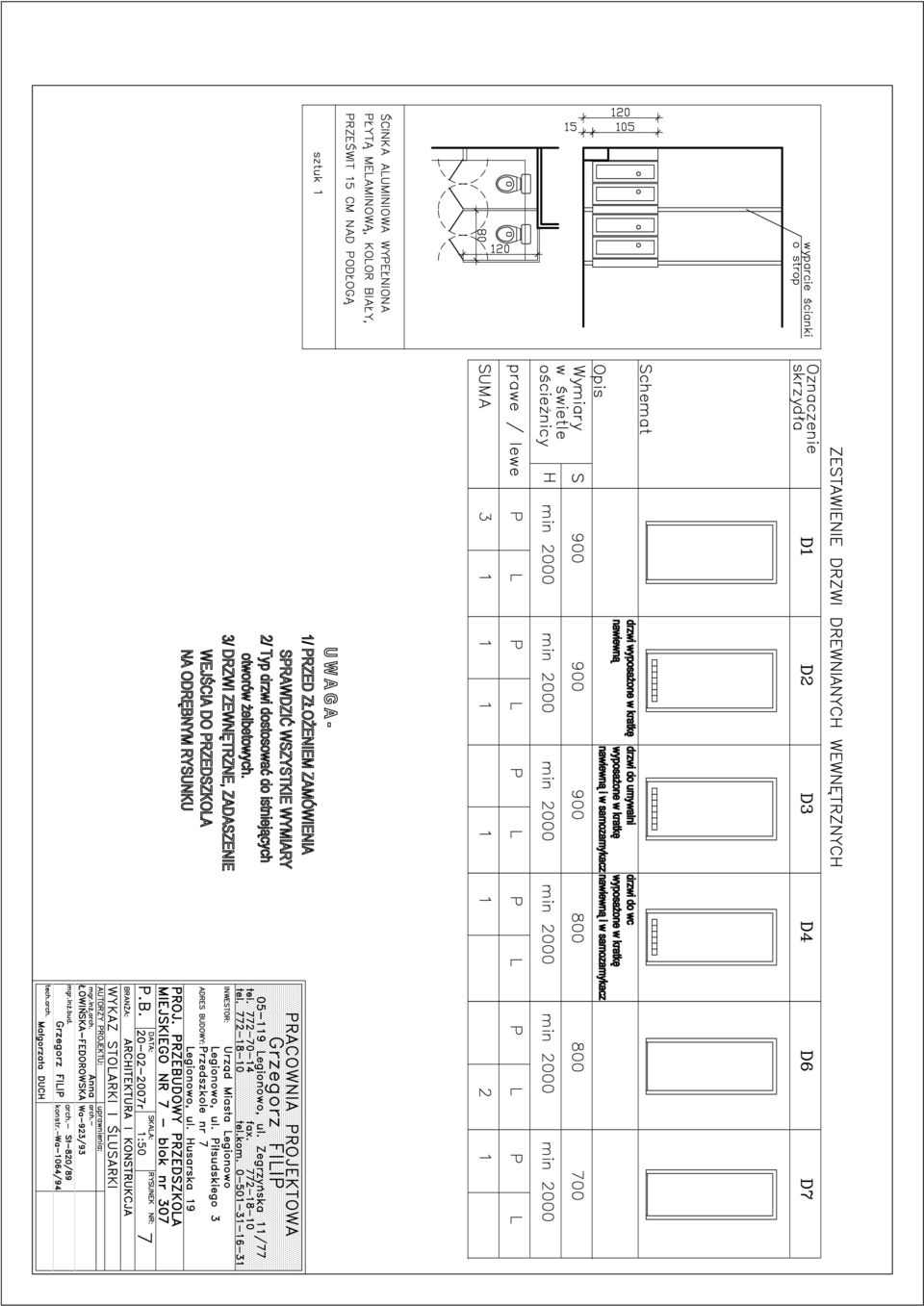

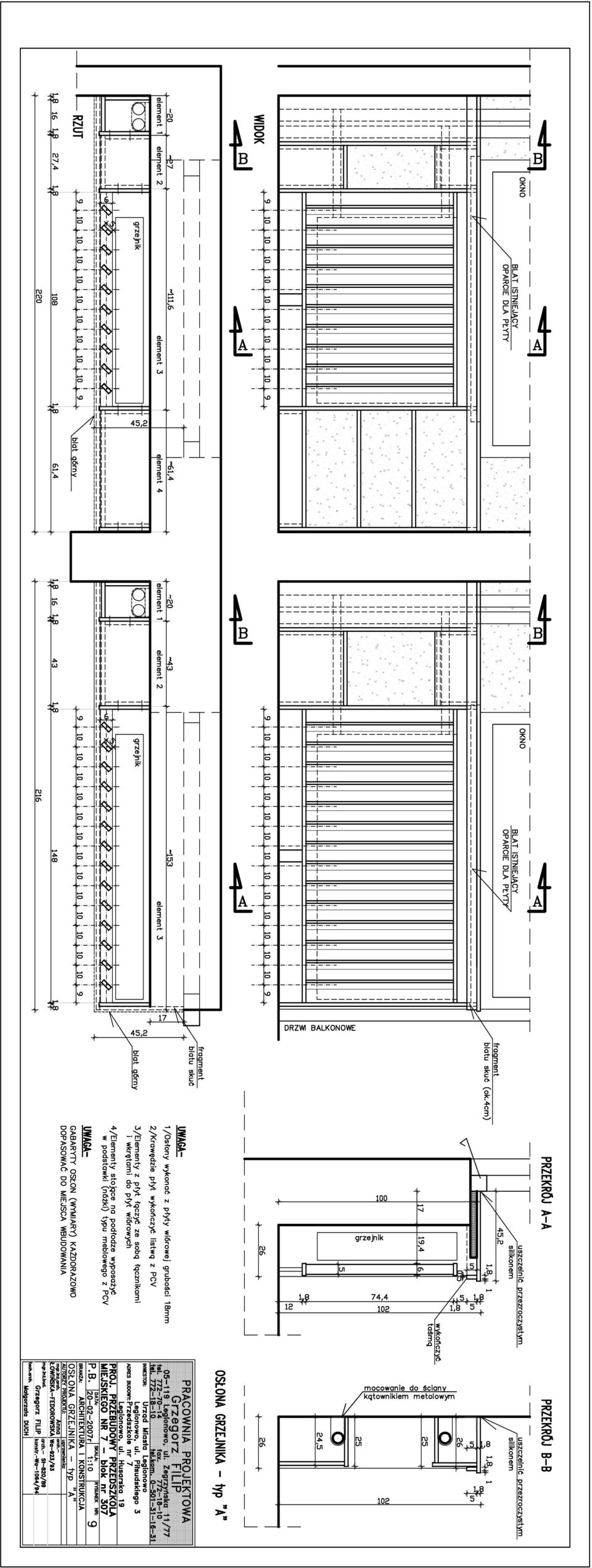

Otwór w ścianie konstrukcyjnej 1:10 16 5. Elewacja południowo-wschodnia 1:100 17 6. Projektowane wejście 1:50 18 7. Wykaz stolarki i ślusarki 1:50 19 8. Wykaz okien do wymiany 1:50 20 9.

3 OŚWIADCZENIE NINIEJSZYM OŚWIADCZA SIĘ, ŻE PROJEKT MODERNIZACJI POMIESZCZEŃ PRZEDSZKOLA NR 7 W LEGIONOWIE PRZY ULICY HUSARSKIEJ WYKONANY ZOSTAŁ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ.

LEGIONOWIE PRZY ULICY HUSARSKIEJ WYKONANY ZOSTAŁ

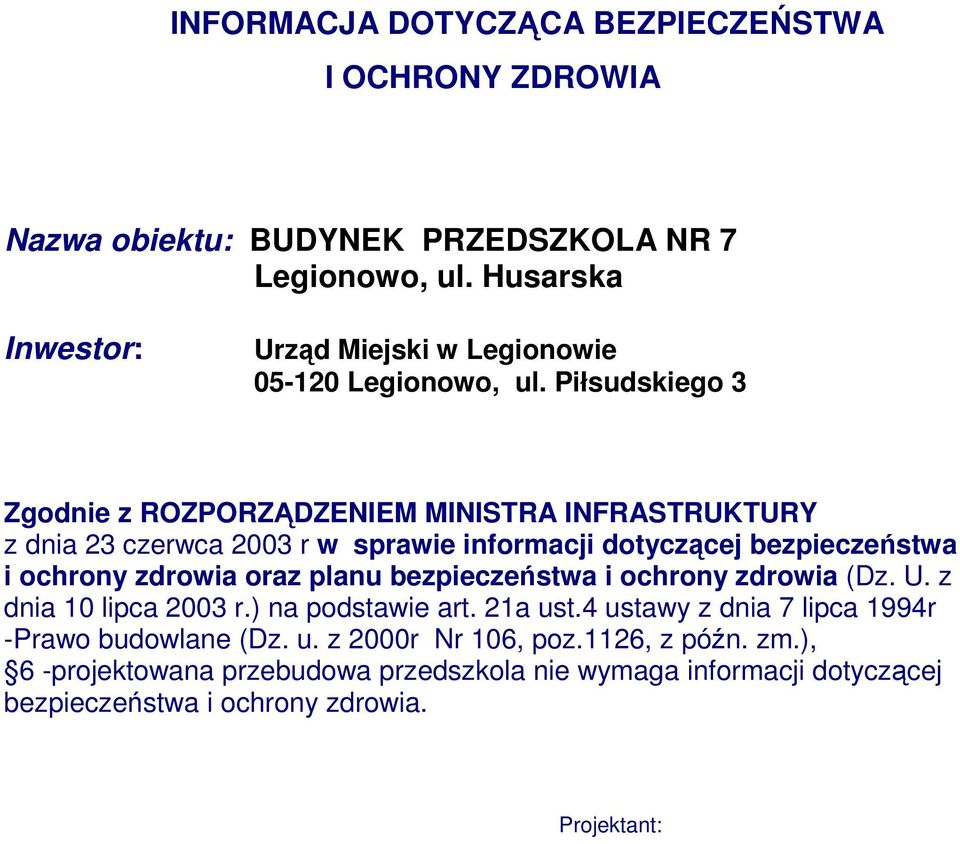

4 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa obiektu: BUDYNEK PRZEDSZKOLA NR 7 Legionowo, ul. Husarska Inwestor: Urząd Miejski w Legionowie Legionowo, ul. Piłsudskiego 3 Zgodnie z ROZPORZĄDZENIEM MINISTRA INFRASTRUKTURY z dnia 23 czerwca 2003 r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dnia 10 lipca 2003 r.) na podstawie art. 21a ust.4 ustawy z dnia 7 lipca 1994r -Prawo budowlane (Dz. u. z 2000r Nr 106, poz.1126, z późn. zm.), 6 -projektowana przebudowa przedszkola nie wymaga informacji dotyczącej bezpieczeństwa i ochrony zdrowia. Projektant:

Piłsudskiego 3 Zgodnie z ROZPORZĄDZENIEM MINISTRA INFRASTRUKTURY z dnia 23 czerwca 2003 r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz

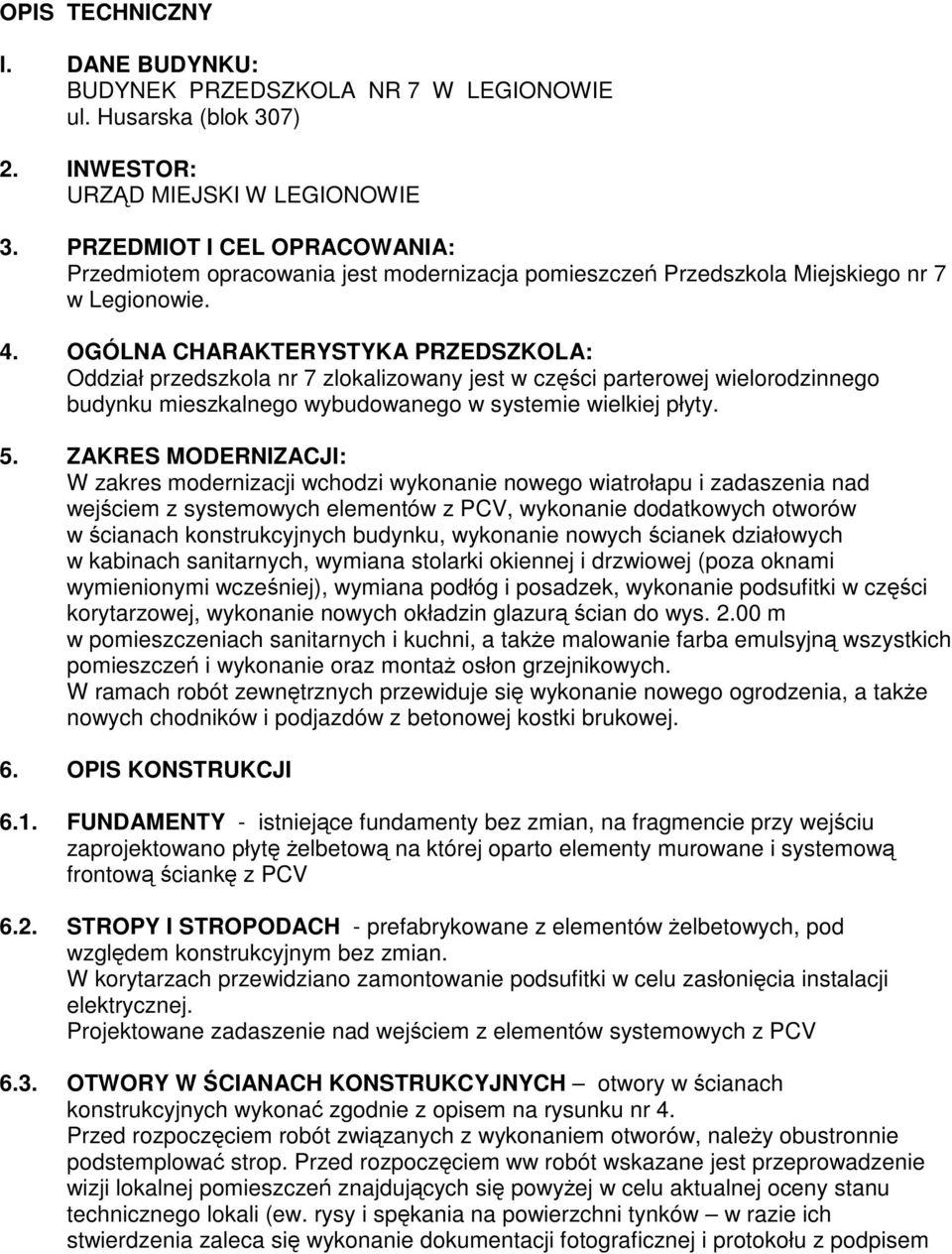

5 OPIS TECHNICZNY l. DANE BUDYNKU: BUDYNEK PRZEDSZKOLA NR 7 W LEGIONOWIE ul. Husarska (blok 307) 2. INWESTOR: URZĄD MIEJSKI W LEGIONOWIE 3. PRZEDMIOT I CEL OPRACOWANIA: Przedmiotem opracowania jest modernizacja pomieszczeń Przedszkola Miejskiego nr 7 w Legionowie. 4. OGÓLNA CHARAKTERYSTYKA PRZEDSZKOLA: Oddział przedszkola nr 7 zlokalizowany jest w części parterowej wielorodzinnego budynku mieszkalnego wybudowanego w systemie wielkiej płyty. 5. ZAKRES MODERNIZACJI: W zakres modernizacji wchodzi wykonanie nowego wiatrołapu i zadaszenia nad wejściem z systemowych elementów z PCV, wykonanie dodatkowych otworów w ścianach konstrukcyjnych budynku, wykonanie nowych ścianek działowych w kabinach sanitarnych, wymiana stolarki okiennej i drzwiowej (poza oknami wymienionymi wcześniej), wymiana podłóg i posadzek, wykonanie podsufitki w części korytarzowej, wykonanie nowych okładzin glazurą ścian do wys m w pomieszczeniach sanitarnych i kuchni, a także malowanie farba emulsyjną wszystkich pomieszczeń i wykonanie oraz montaż osłon grzejnikowych. W ramach robót zewnętrznych przewiduje się wykonanie nowego ogrodzenia, a także nowych chodników i podjazdów z betonowej kostki brukowej. 6. OPIS KONSTRUKCJI 6.1. FUNDAMENTY - istniejące fundamenty bez zmian, na fragmencie przy wejściu zaprojektowano płytę żelbetową na której oparto elementy murowane i systemową frontową ściankę z PCV 6.2. STROPY I STROPODACH - prefabrykowane z elementów żelbetowych, pod względem konstrukcyjnym bez zmian. W korytarzach przewidziano zamontowanie podsufitki w celu zasłonięcia instalacji elektrycznej. Projektowane zadaszenie nad wejściem z elementów systemowych z PCV 6.3. OTWORY W ŚCIANACH KONSTRUKCYJNYCH otwory w ścianach konstrukcyjnych wykonać zgodnie z opisem na rysunku nr 4. Przed rozpoczęciem robót związanych z wykonaniem otworów, należy obustronnie podstemplować strop. Przed rozpoczęciem ww robót wskazane jest przeprowadzenie wizji lokalnej pomieszczeń znajdujących się powyżej w celu aktualnej oceny stanu technicznego lokali (ew. rysy i spękania na powierzchni tynków w razie ich stwierdzenia zaleca się wykonanie dokumentacji fotograficznej i protokołu z podpisem

OGÓLNA CHARAKTERYSTYKA PRZEDSZKOLA: Oddział przedszkola nr 7 zlokalizowany jest w części parterowej wielorodzinnego budynku mieszkalnego wybudowanego w systemie wielkiej płyty. 5.

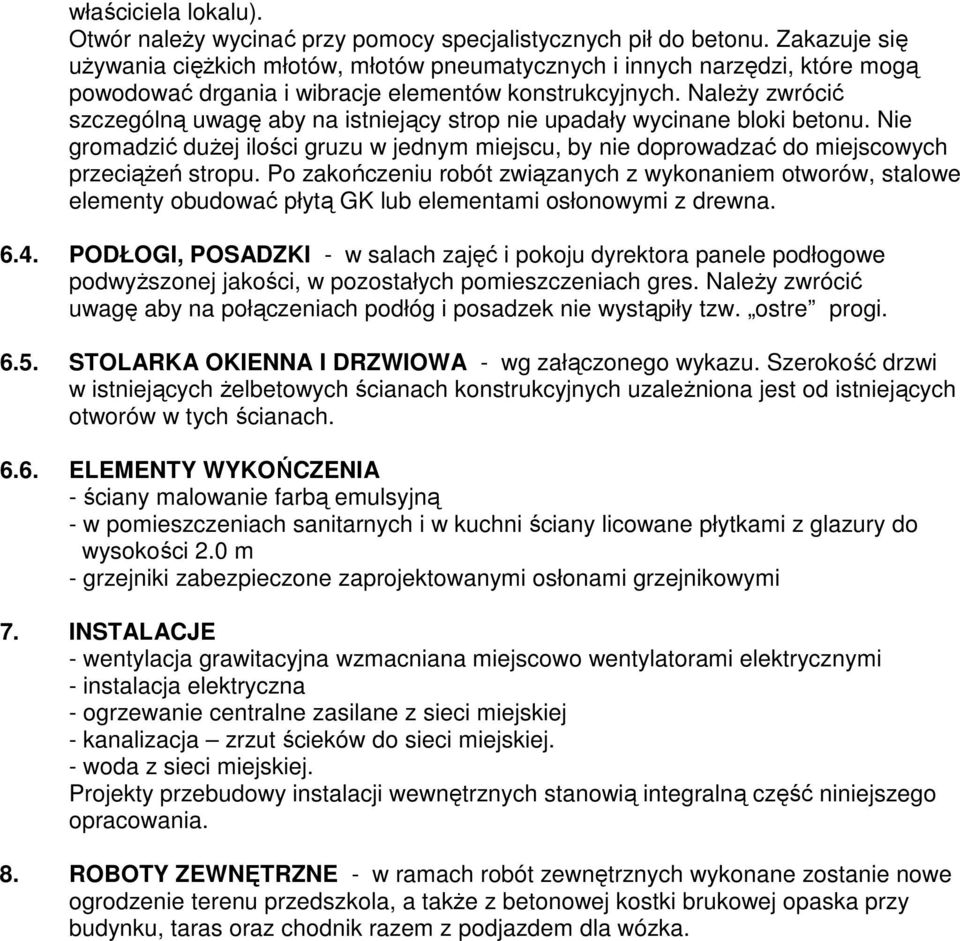

6 właściciela lokalu). Otwór należy wycinać przy pomocy specjalistycznych pił do betonu. Zakazuje się używania ciężkich młotów, młotów pneumatycznych i innych narzędzi, które mogą powodować drgania i wibracje elementów konstrukcyjnych. Należy zwrócić szczególną uwagę aby na istniejący strop nie upadały wycinane bloki betonu. Nie gromadzić dużej ilości gruzu w jednym miejscu, by nie doprowadzać do miejscowych przeciążeń stropu. Po zakończeniu robót związanych z wykonaniem otworów, stalowe elementy obudować płytą GK lub elementami osłonowymi z drewna PODŁOGI, POSADZKI - w salach zajęć i pokoju dyrektora panele podłogowe podwyższonej jakości, w pozostałych pomieszczeniach gres. Należy zwrócić uwagę aby na połączeniach podłóg i posadzek nie wystąpiły tzw. ostre progi STOLARKA OKIENNA I DRZWIOWA - wg załączonego wykazu. Szerokość drzwi w istniejących żelbetowych ścianach konstrukcyjnych uzależniona jest od istniejących otworów w tych ścianach ELEMENTY WYKOŃCZENIA - ściany malowanie farbą emulsyjną - w pomieszczeniach sanitarnych i w kuchni ściany licowane płytkami z glazury do wysokości 2.0 m - grzejniki zabezpieczone zaprojektowanymi osłonami grzejnikowymi 7. INSTALACJE - wentylacja grawitacyjna wzmacniana miejscowo wentylatorami elektrycznymi - instalacja elektryczna - ogrzewanie centralne zasilane z sieci miejskiej - kanalizacja zrzut ścieków do sieci miejskiej. - woda z sieci miejskiej. Projekty przebudowy instalacji wewnętrznych stanowią integralną część niniejszego opracowania. 8. ROBOTY ZEWNĘTRZNE - w ramach robót zewnętrznych wykonane zostanie nowe ogrodzenie terenu przedszkola, a także z betonowej kostki brukowej opaska przy budynku, taras oraz chodnik razem z podjazdem dla wózka.

Należy zwrócić szczególną uwagę aby na istniejący strop nie upadały wycinane bloki betonu. Nie gromadzić dużej ilości gruzu w jednym miejscu, by nie doprowadzać do miejscowych przeciążeń stropu.

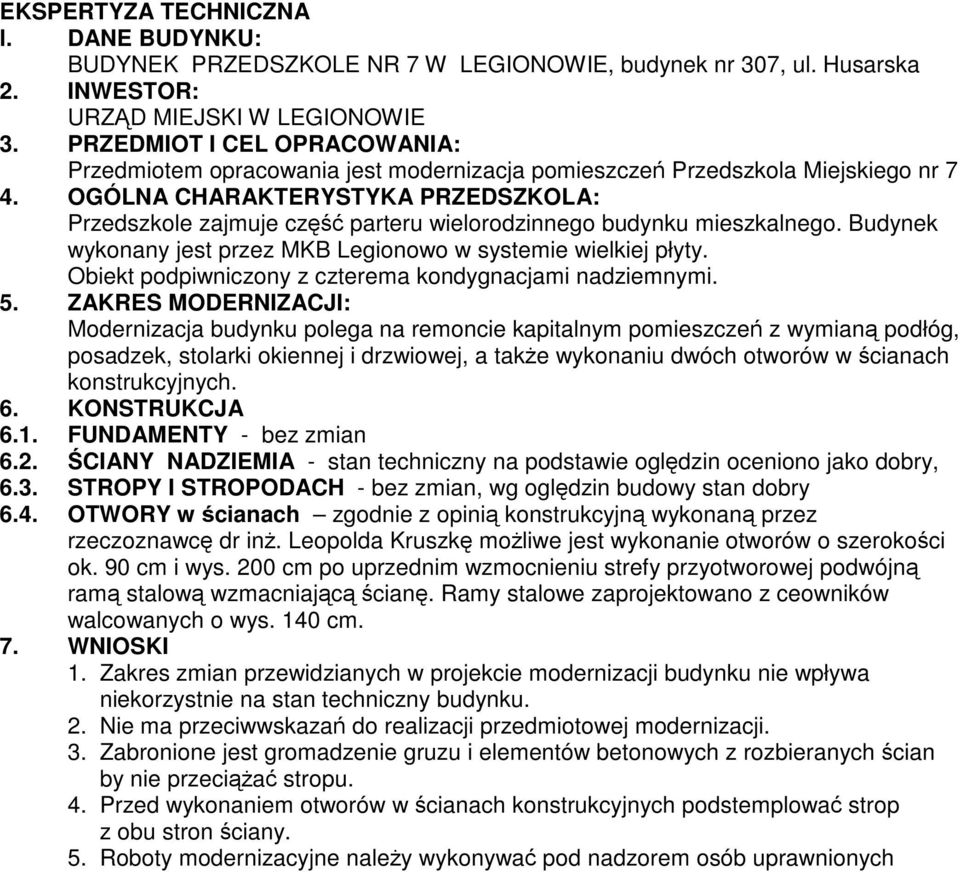

7 EKSPERTYZA TECHNICZNA l. DANE BUDYNKU: BUDYNEK PRZEDSZKOLE NR 7 W LEGIONOWIE, budynek nr 307, ul. Husarska 2. INWESTOR: URZĄD MIEJSKI W LEGIONOWIE 3. PRZEDMIOT I CEL OPRACOWANIA: Przedmiotem opracowania jest modernizacja pomieszczeń Przedszkola Miejskiego nr 7 4. OGÓLNA CHARAKTERYSTYKA PRZEDSZKOLA: Przedszkole zajmuje część parteru wielorodzinnego budynku mieszkalnego. Budynek wykonany jest przez MKB Legionowo w systemie wielkiej płyty. Obiekt podpiwniczony z czterema kondygnacjami nadziemnymi. 5. ZAKRES MODERNIZACJI: Modernizacja budynku polega na remoncie kapitalnym pomieszczeń z wymianą podłóg, posadzek, stolarki okiennej i drzwiowej, a także wykonaniu dwóch otworów w ścianach konstrukcyjnych. 6. KONSTRUKCJA 6.1. FUNDAMENTY - bez zmian 6.2. ŚCIANY NADZIEMIA - stan techniczny na podstawie oględzin oceniono jako dobry, 6.3. STROPY I STROPODACH - bez zmian, wg oględzin budowy stan dobry 6.4. OTWORY w ścianach zgodnie z opinią konstrukcyjną wykonaną przez rzeczoznawcę dr inż. Leopolda Kruszkę możliwe jest wykonanie otworów o szerokości ok. 90 cm i wys. 200 cm po uprzednim wzmocnieniu strefy przyotworowej podwójną ramą stalową wzmacniającą ścianę. Ramy stalowe zaprojektowano z ceowników walcowanych o wys. 140 cm. 7. WNIOSKI 1. Zakres zmian przewidzianych w projekcie modernizacji budynku nie wpływa niekorzystnie na stan techniczny budynku. 2. Nie ma przeciwwskazań do realizacji przedmiotowej modernizacji. 3. Zabronione jest gromadzenie gruzu i elementów betonowych z rozbieranych ścian by nie przeciążać stropu. 4. Przed wykonaniem otworów w ścianach konstrukcyjnych podstemplować strop z obu stron ściany. 5. Roboty modernizacyjne należy wykonywać pod nadzorem osób uprawnionych

OGÓLNA CHARAKTERYSTYKA PRZEDSZKOLA: Przedszkole zajmuje część parteru wielorodzinnego budynku mieszkalnego. Budynek wykonany jest przez MKB Legionowo w systemie wielkiej płyty.
