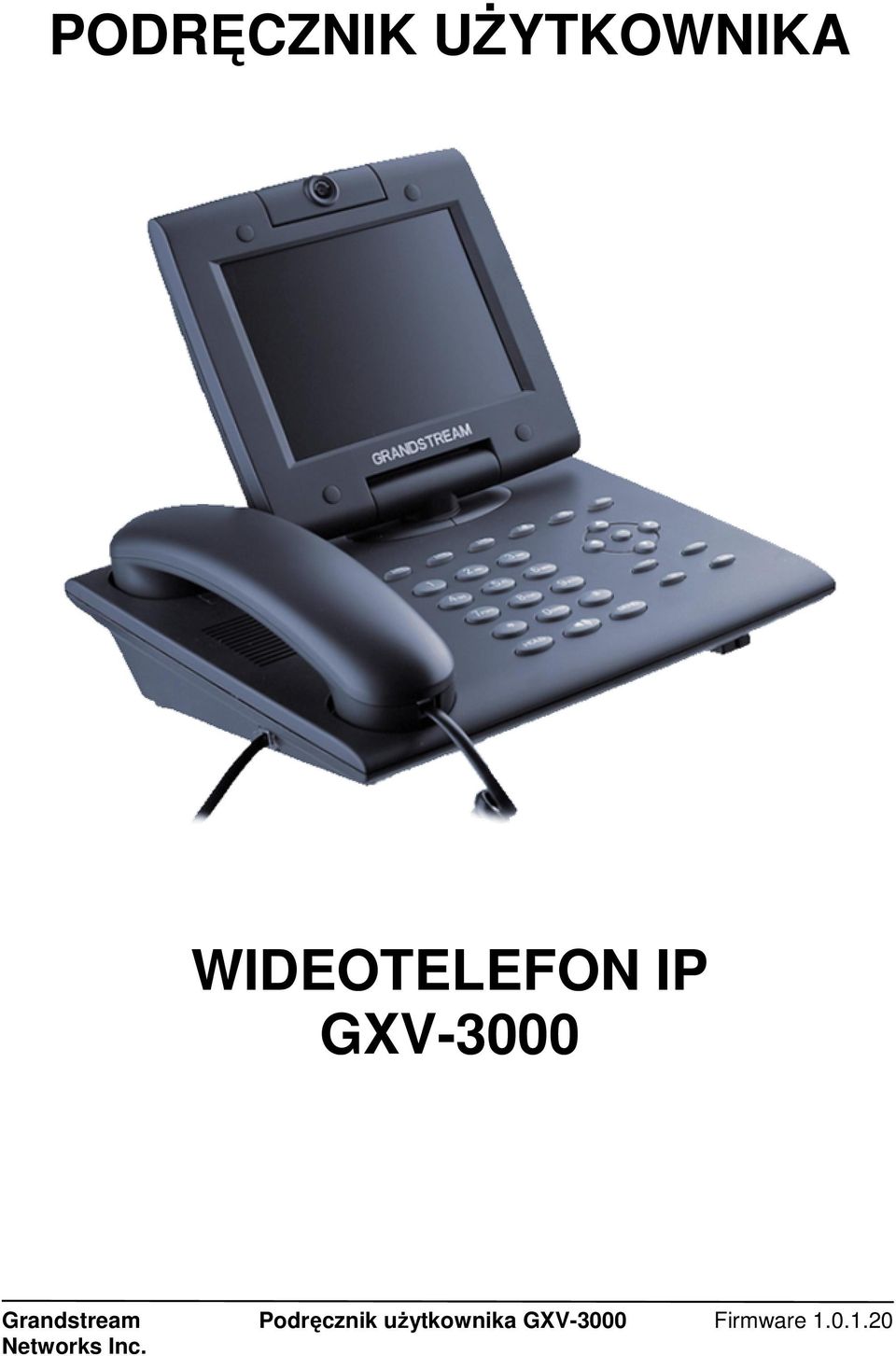

1 PODRĘCZNIK UśYTKOWNIKA WIDEOTELEFON IP GXV-3000 Grandstream Podręcznik uŝytkownika GXV-3000 Firmware Networks Inc.

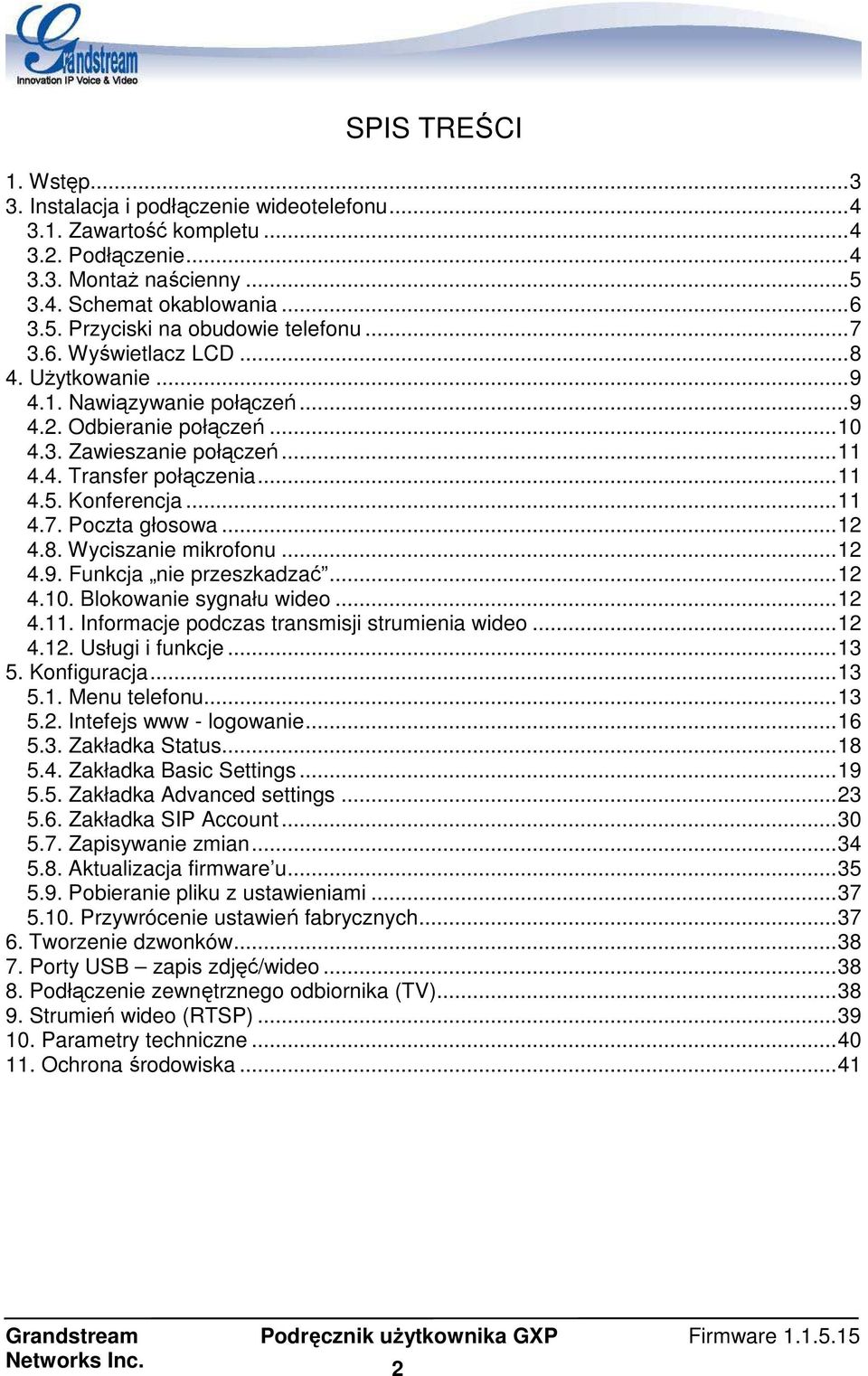

2 SPIS TREŚCI 1. Wstęp Instalacja i podłączenie wideotelefonu Zawartość kompletu Podłączenie MontaŜ naścienny Schemat okablowania Przyciski na obudowie telefonu Wyświetlacz LCD UŜytkowanie Nawiązywanie połączeń Odbieranie połączeń Zawieszanie połączeń Transfer połączenia Konferencja Poczta głosowa Wyciszanie mikrofonu Funkcja nie przeszkadzać Blokowanie sygnału wideo Informacje podczas transmisji strumienia wideo Usługi i funkcje Konfiguracja Menu telefonu Intefejs www - logowanie Zakładka Status Zakładka Basic Settings Zakładka Advanced settings Zakładka SIP Account Zapisywanie zmian Aktualizacja firmware u Pobieranie pliku z ustawieniami Przywrócenie ustawień fabrycznych Tworzenie dzwonków Porty USB zapis zdjęć/wideo Podłączenie zewnętrznego odbiornika (TV) Strumień wideo (RTSP) Parametry techniczne Ochrona środowiska...41 Networks Inc. 2

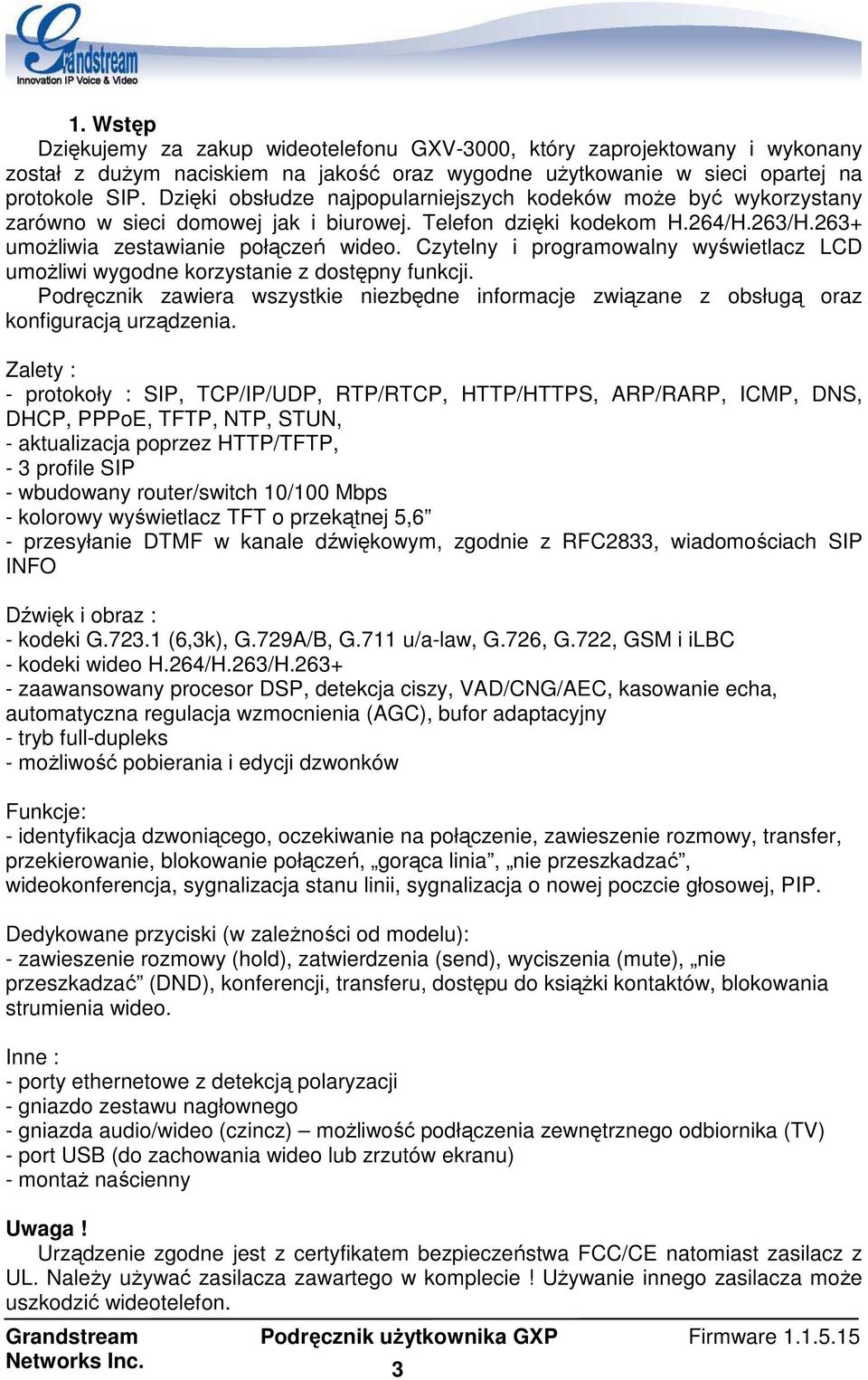

3 1. Wstęp Dziękujemy za zakup wideotelefonu GXV-3000, który zaprojektowany i wykonany został z duŝym naciskiem na jakość oraz wygodne uŝytkowanie w sieci opartej na protokole SIP. Dzięki obsłudze najpopularniejszych kodeków moŝe być wykorzystany zarówno w sieci domowej jak i biurowej. Telefon dzięki kodekom H.264/H.263/H.263+ umoŝliwia zestawianie połączeń wideo. Czytelny i programowalny wyświetlacz LCD umoŝliwi wygodne korzystanie z dostępny funkcji. Podręcznik zawiera wszystkie niezbędne informacje związane z obsługą oraz konfiguracją urządzenia. Zalety : - protokoły : SIP, TCP/IP/UDP, RTP/RTCP, HTTP/HTTPS, ARP/RARP, ICMP, DNS, DHCP, PPPoE, TFTP, NTP, STUN, - aktualizacja poprzez HTTP/TFTP, - 3 profile SIP - wbudowany router/switch 10/100 Mbps - kolorowy wyświetlacz TFT o przekątnej 5,6 - przesyłanie DTMF w kanale dźwiękowym, zgodnie z RFC2833, wiadomościach SIP INFO Dźwięk i obraz : - kodeki G (6,3k), G.729A/B, G.711 u/a-law, G.726, G.722, GSM i ilbc - kodeki wideo H.264/H.263/H zaawansowany procesor DSP, detekcja ciszy, VAD/CNG/AEC, kasowanie echa, automatyczna regulacja wzmocnienia (AGC), bufor adaptacyjny - tryb full-dupleks - moŝliwość pobierania i edycji dzwonków Funkcje: - identyfikacja dzwoniącego, oczekiwanie na połączenie, zawieszenie rozmowy, transfer, przekierowanie, blokowanie połączeń, gorąca linia, nie przeszkadzać, wideokonferencja, sygnalizacja stanu linii, sygnalizacja o nowej poczcie głosowej, PIP. Dedykowane przyciski (w zaleŝności od modelu): - zawieszenie rozmowy (hold), zatwierdzenia (send), wyciszenia (mute), nie przeszkadzać (DND), konferencji, transferu, dostępu do ksiąŝki kontaktów, blokowania strumienia wideo. Inne : - porty ethernetowe z detekcją polaryzacji - gniazdo zestawu nagłownego - gniazda audio/wideo (czincz) moŝliwość podłączenia zewnętrznego odbiornika (TV) - port USB (do zachowania wideo lub zrzutów ekranu) - montaŝ naścienny Uwaga! Urządzenie zgodne jest z certyfikatem bezpieczeństwa FCC/CE natomiast zasilacz z UL. NaleŜy uŝywać zasilacza zawartego w komplecie! UŜywanie innego zasilacza moŝe uszkodzić wideotelefon. Networks Inc. 3

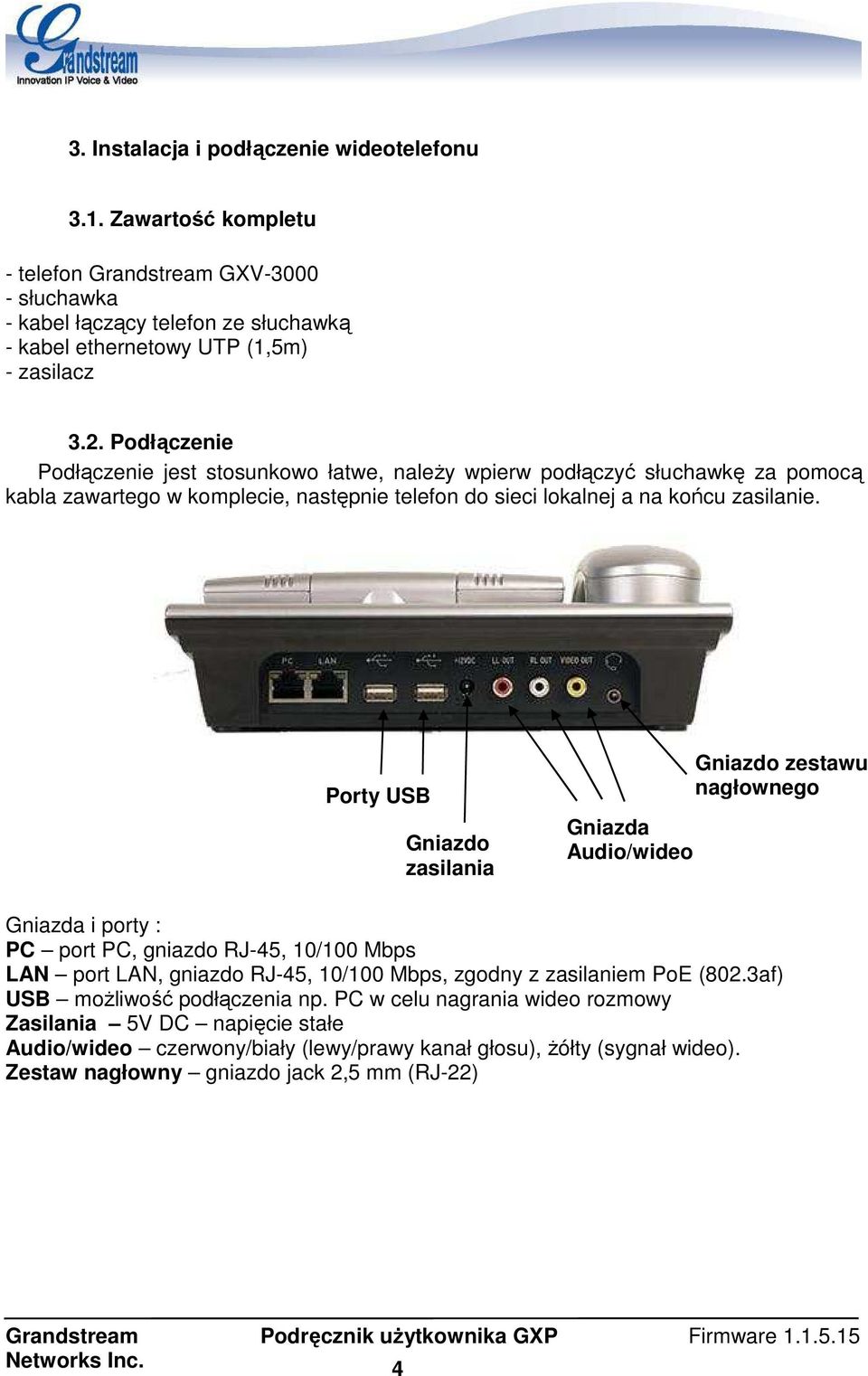

4 3. Instalacja i podłączenie wideotelefonu 3.1. Zawartość kompletu - telefon Grandstream GXV słuchawka - kabel łączący telefon ze słuchawką - kabel ethernetowy UTP (1,5m) - zasilacz 3.2. Podłączenie Podłączenie jest stosunkowo łatwe, naleŝy wpierw podłączyć słuchawkę za pomocą kabla zawartego w komplecie, następnie telefon do sieci lokalnej a na końcu zasilanie. Porty USB Gniazdo zasilania Gniazda Audio/wideo Gniazdo zestawu nagłownego Gniazda i porty : PC port PC, gniazdo RJ-45, 10/100 Mbps LAN port LAN, gniazdo RJ-45, 10/100 Mbps, zgodny z zasilaniem PoE (802.3af) USB moŝliwość podłączenia np. PC w celu nagrania wideo rozmowy Zasilania 5V DC napięcie stałe Audio/wideo czerwony/biały (lewy/prawy kanał głosu), Ŝółty (sygnał wideo). Zestaw nagłowny gniazdo jack 2,5 mm (RJ-22) Networks Inc. 4

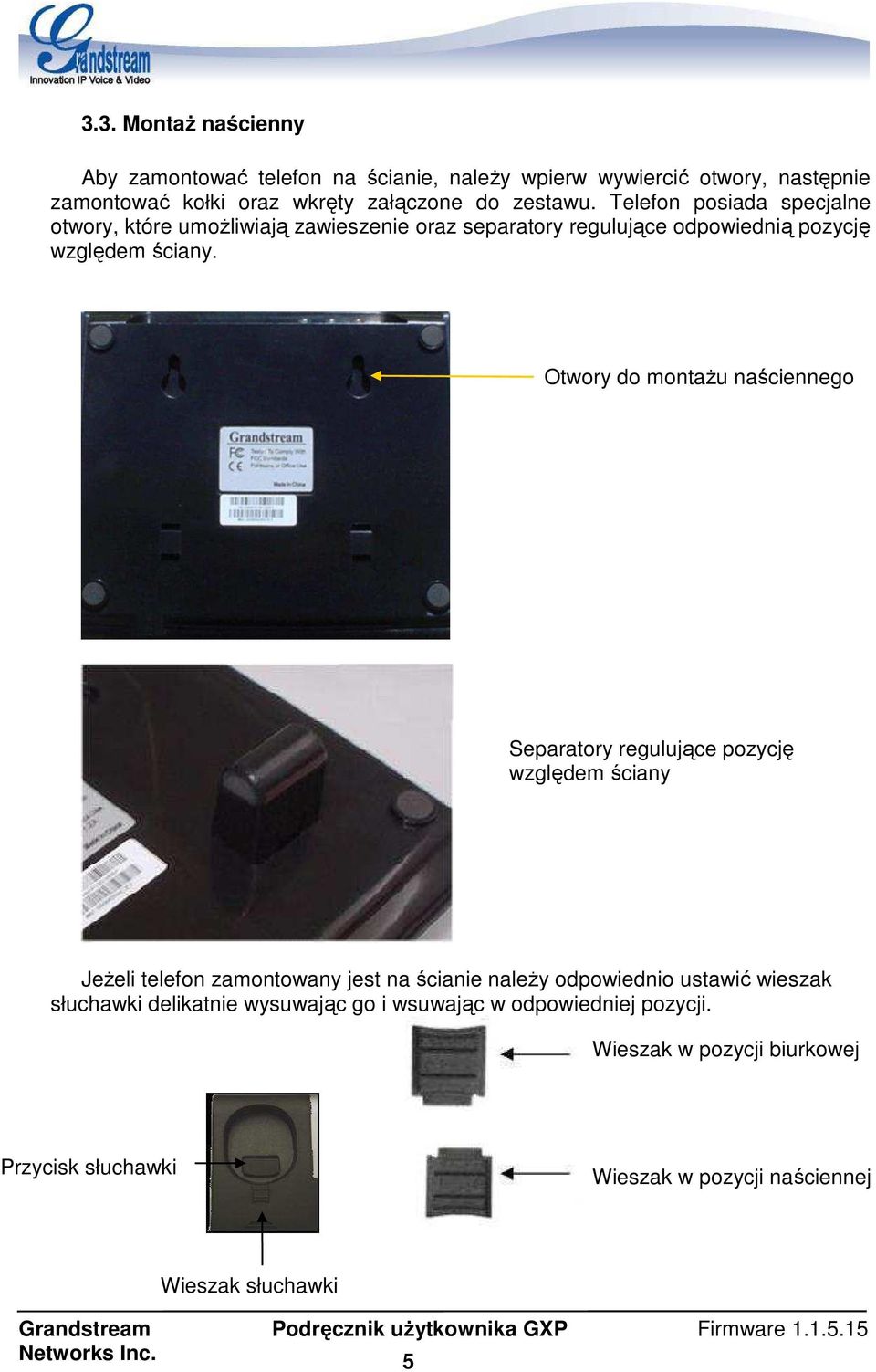

5 3.3. MontaŜ naścienny Aby zamontować telefon na ścianie, naleŝy wpierw wywiercić otwory, następnie zamontować kołki oraz wkręty załączone do zestawu. Telefon posiada specjalne otwory, które umoŝliwiają zawieszenie oraz separatory regulujące odpowiednią pozycję względem ściany. Otwory do montaŝu naściennego Separatory regulujące pozycję względem ściany JeŜeli telefon zamontowany jest na ścianie naleŝy odpowiednio ustawić wieszak słuchawki delikatnie wysuwając go i wsuwając w odpowiedniej pozycji. Wieszak w pozycji biurkowej Przycisk słuchawki Wieszak w pozycji naściennej Wieszak słuchawki Networks Inc. 5

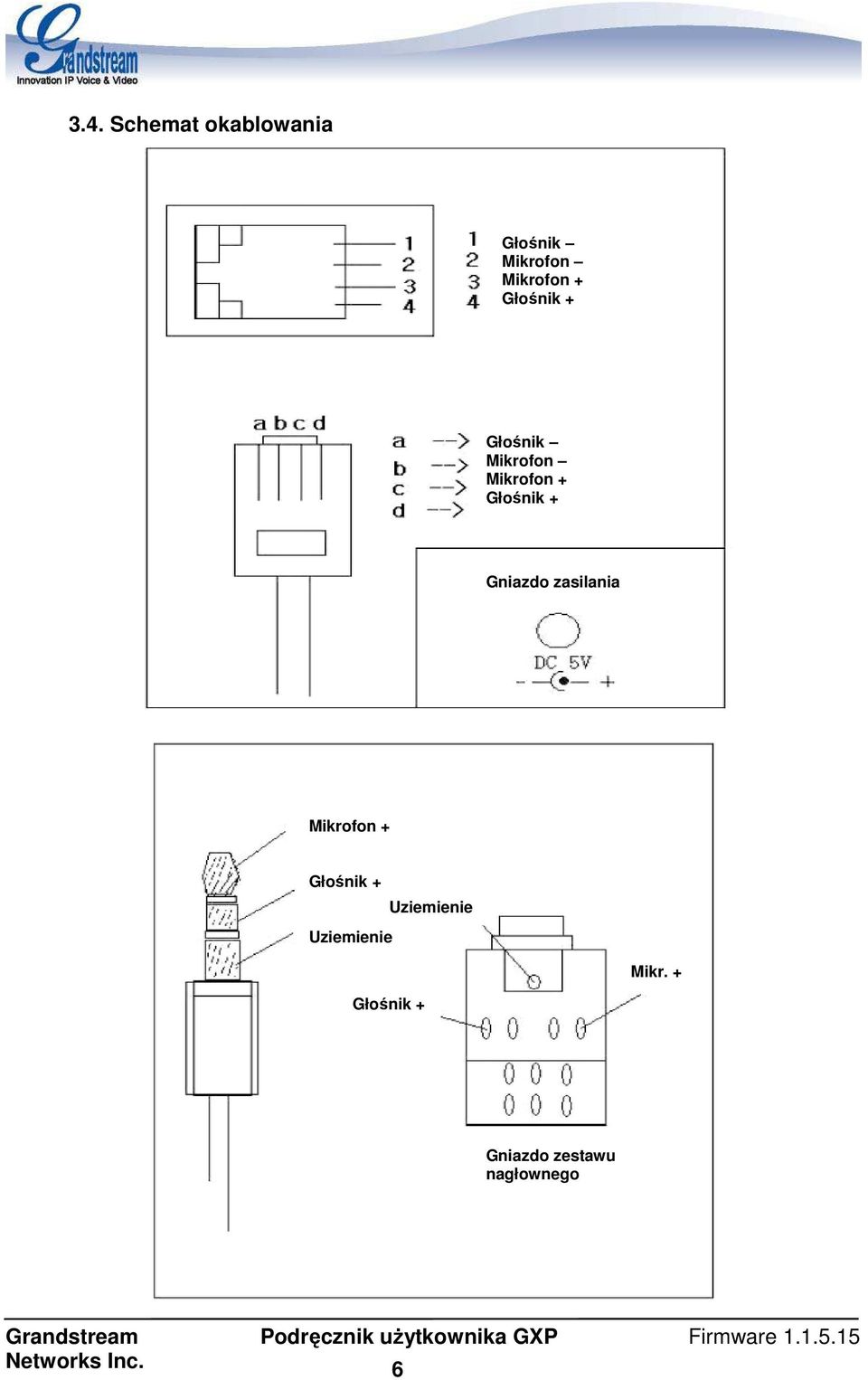

6 3.4. Schemat okablowania Głośnik Mikrofon Mikrofon + Głośnik + Głośnik Mikrofon Mikrofon + Głośnik + Gniazdo zasilania Mikrofon + Głośnik + Uziemienie Uziemienie Mikr. + Głośnik + Gniazdo zestawu nagłownego Networks Inc. 6

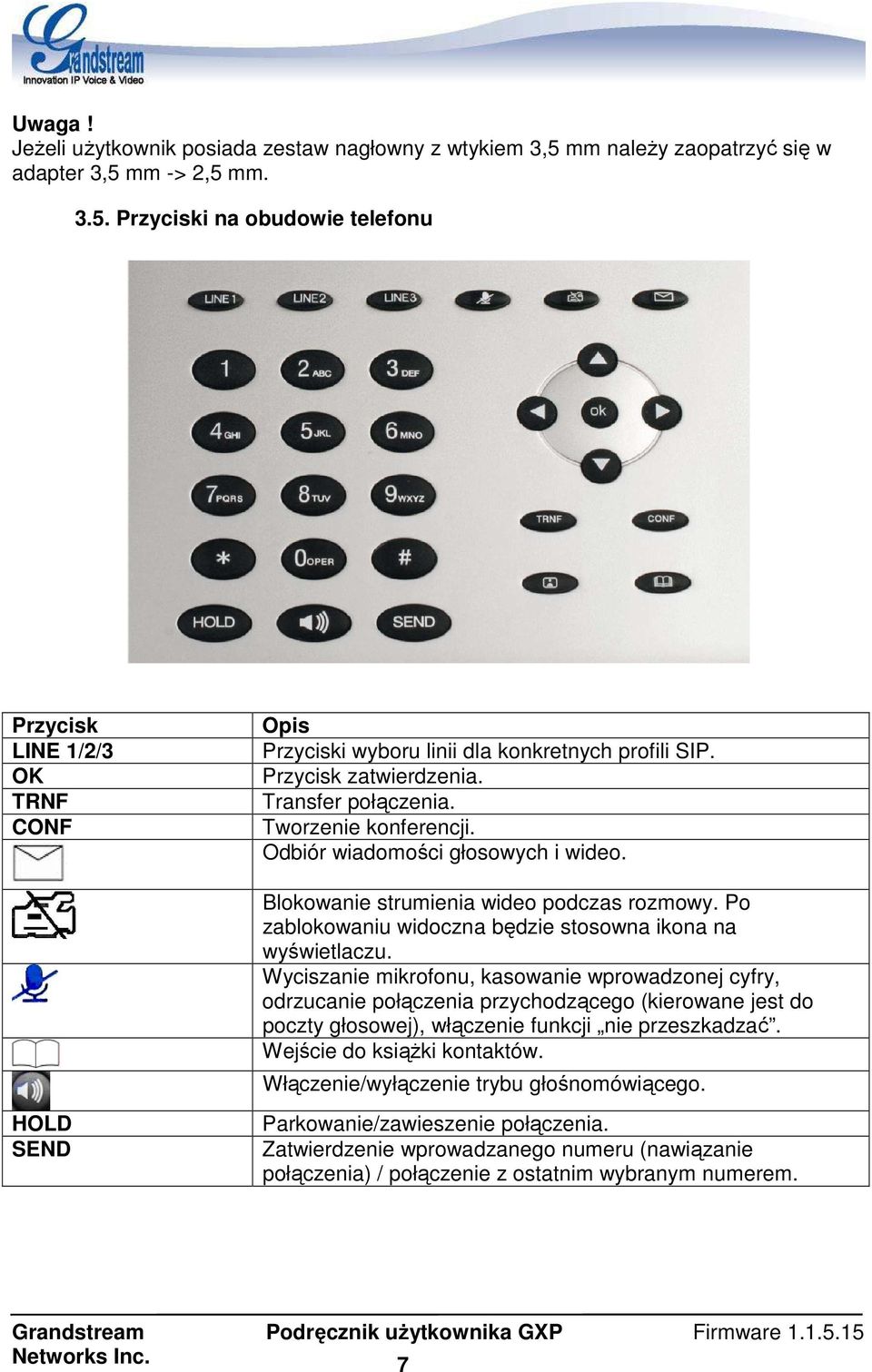

7 Uwaga! JeŜeli uŝytkownik posiada zestaw nagłowny z wtykiem 3,5 mm naleŝy zaopatrzyć się w adapter 3,5 mm -> 2,5 mm Przyciski na obudowie telefonu Przycisk LINE 1/2/3 OK TRNF CONF HOLD SEND Opis Przyciski wyboru linii dla konkretnych profili SIP. Przycisk zatwierdzenia. Transfer połączenia. Tworzenie konferencji. Odbiór wiadomości głosowych i wideo. Blokowanie strumienia wideo podczas rozmowy. Po zablokowaniu widoczna będzie stosowna ikona na wyświetlaczu. Wyciszanie mikrofonu, kasowanie wprowadzonej cyfry, odrzucanie połączenia przychodzącego (kierowane jest do poczty głosowej), włączenie funkcji nie przeszkadzać. Wejście do ksiąŝki kontaktów. Włączenie/wyłączenie trybu głośnomówiącego. Parkowanie/zawieszenie połączenia. Zatwierdzenie wprowadzanego numeru (nawiązanie połączenia) / połączenie z ostatnim wybranym numerem. Networks Inc. 7

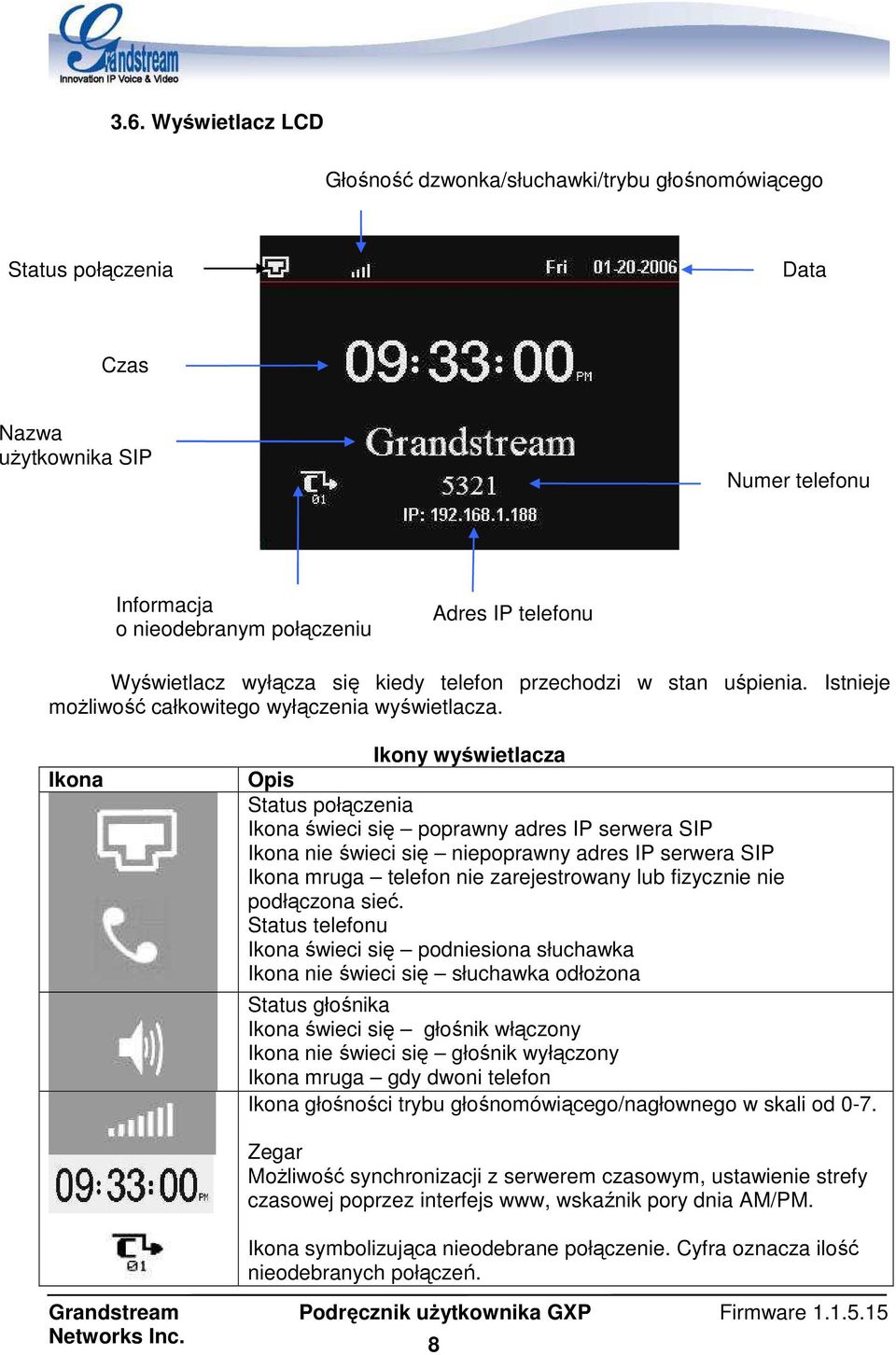

8 3.6. Wyświetlacz LCD Głośność dzwonka/słuchawki/trybu głośnomówiącego Status połączenia Data Czas Nazwa uŝytkownika SIP Numer telefonu Informacja o nieodebranym połączeniu Adres IP telefonu Wyświetlacz wyłącza się kiedy telefon przechodzi w stan uśpienia. Istnieje moŝliwość całkowitego wyłączenia wyświetlacza. Ikona Ikony wyświetlacza Opis Status połączenia Ikona świeci się poprawny adres IP serwera SIP Ikona nie świeci się niepoprawny adres IP serwera SIP Ikona mruga telefon nie zarejestrowany lub fizycznie nie podłączona sieć. Status telefonu Ikona świeci się podniesiona słuchawka Ikona nie świeci się słuchawka odłoŝona Status głośnika Ikona świeci się głośnik włączony Ikona nie świeci się głośnik wyłączony Ikona mruga gdy dwoni telefon Ikona głośności trybu głośnomówiącego/nagłownego w skali od 0-7. Zegar MoŜliwość synchronizacji z serwerem czasowym, ustawienie strefy czasowej poprzez interfejs www, wskaźnik pory dnia AM/PM. Ikona symbolizująca nieodebrane połączenie. Cyfra oznacza ilość nieodebranych połączeń. Networks Inc. 8

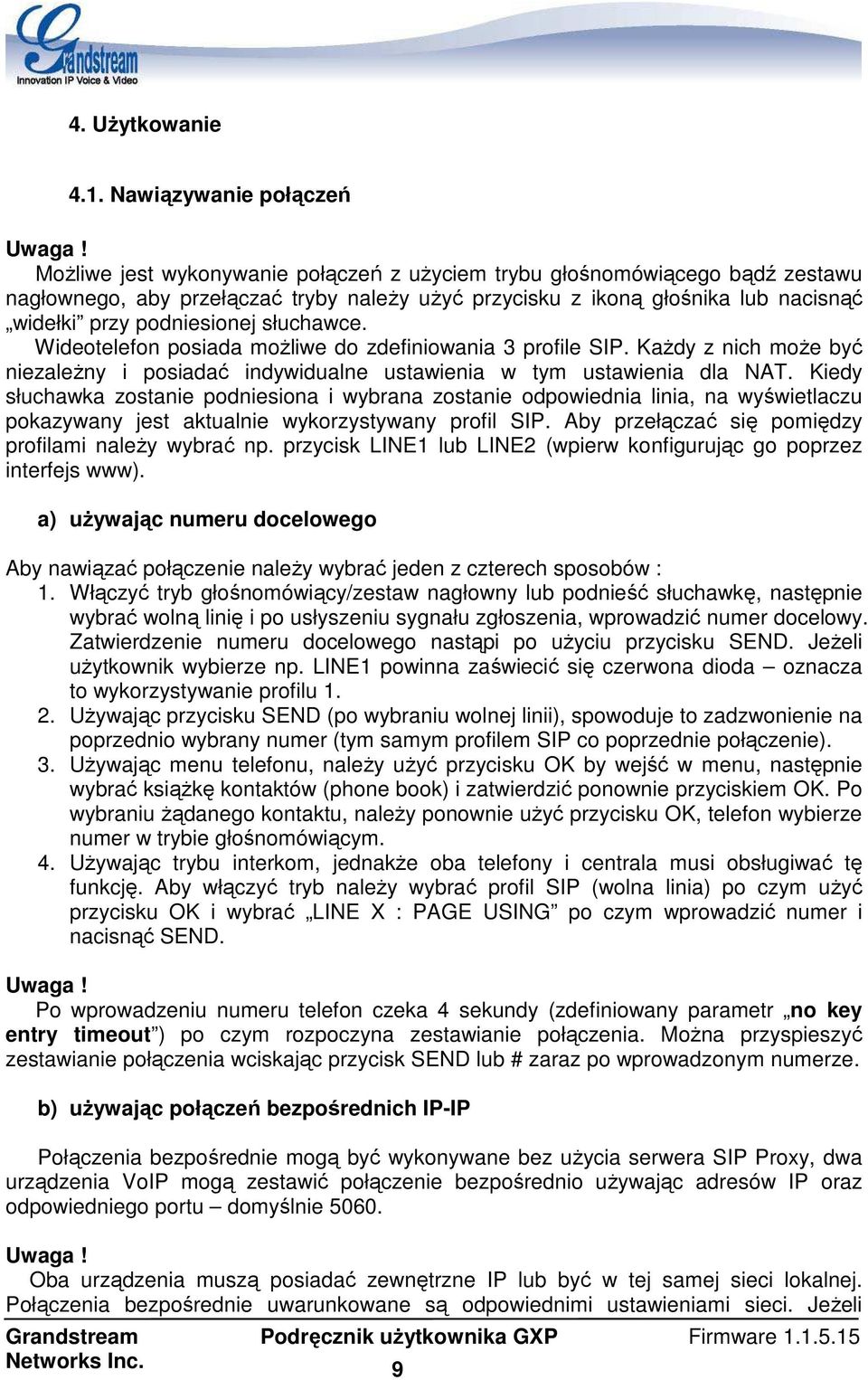

9 4. UŜytkowanie 4.1. Nawiązywanie połączeń Uwaga! MoŜliwe jest wykonywanie połączeń z uŝyciem trybu głośnomówiącego bądź zestawu nagłownego, aby przełączać tryby naleŝy uŝyć przycisku z ikoną głośnika lub nacisnąć widełki przy podniesionej słuchawce. Wideotelefon posiada moŝliwe do zdefiniowania 3 profile SIP. KaŜdy z nich moŝe być niezaleŝny i posiadać indywidualne ustawienia w tym ustawienia dla NAT. Kiedy słuchawka zostanie podniesiona i wybrana zostanie odpowiednia linia, na wyświetlaczu pokazywany jest aktualnie wykorzystywany profil SIP. Aby przełączać się pomiędzy profilami naleŝy wybrać np. przycisk LINE1 lub LINE2 (wpierw konfigurując go poprzez interfejs www). a) uŝywając numeru docelowego Aby nawiązać połączenie naleŝy wybrać jeden z czterech sposobów : 1. Włączyć tryb głośnomówiący/zestaw nagłowny lub podnieść słuchawkę, następnie wybrać wolną linię i po usłyszeniu sygnału zgłoszenia, wprowadzić numer docelowy. Zatwierdzenie numeru docelowego nastąpi po uŝyciu przycisku SEND. JeŜeli uŝytkownik wybierze np. LINE1 powinna zaświecić się czerwona dioda oznacza to wykorzystywanie profilu UŜywając przycisku SEND (po wybraniu wolnej linii), spowoduje to zadzwonienie na poprzednio wybrany numer (tym samym profilem SIP co poprzednie połączenie). 3. UŜywając menu telefonu, naleŝy uŝyć przycisku OK by wejść w menu, następnie wybrać ksiąŝkę kontaktów (phone book) i zatwierdzić ponownie przyciskiem OK. Po wybraniu Ŝądanego kontaktu, naleŝy ponownie uŝyć przycisku OK, telefon wybierze numer w trybie głośnomówiącym. 4. UŜywając trybu interkom, jednakŝe oba telefony i centrala musi obsługiwać tę funkcję. Aby włączyć tryb naleŝy wybrać profil SIP (wolna linia) po czym uŝyć przycisku OK i wybrać LINE X : PAGE USING po czym wprowadzić numer i nacisnąć SEND. Uwaga! Po wprowadzeniu numeru telefon czeka 4 sekundy (zdefiniowany parametr no key entry timeout ) po czym rozpoczyna zestawianie połączenia. MoŜna przyspieszyć zestawianie połączenia wciskając przycisk SEND lub # zaraz po wprowadzonym numerze. b) uŝywając połączeń bezpośrednich IP-IP Połączenia bezpośrednie mogą być wykonywane bez uŝycia serwera SIP Proxy, dwa urządzenia VoIP mogą zestawić połączenie bezpośrednio uŝywając adresów IP oraz odpowiedniego portu domyślnie Uwaga! Oba urządzenia muszą posiadać zewnętrzne IP lub być w tej samej sieci lokalnej. Połączenia bezpośrednie uwarunkowane są odpowiednimi ustawieniami sieci. JeŜeli Networks Inc. 9

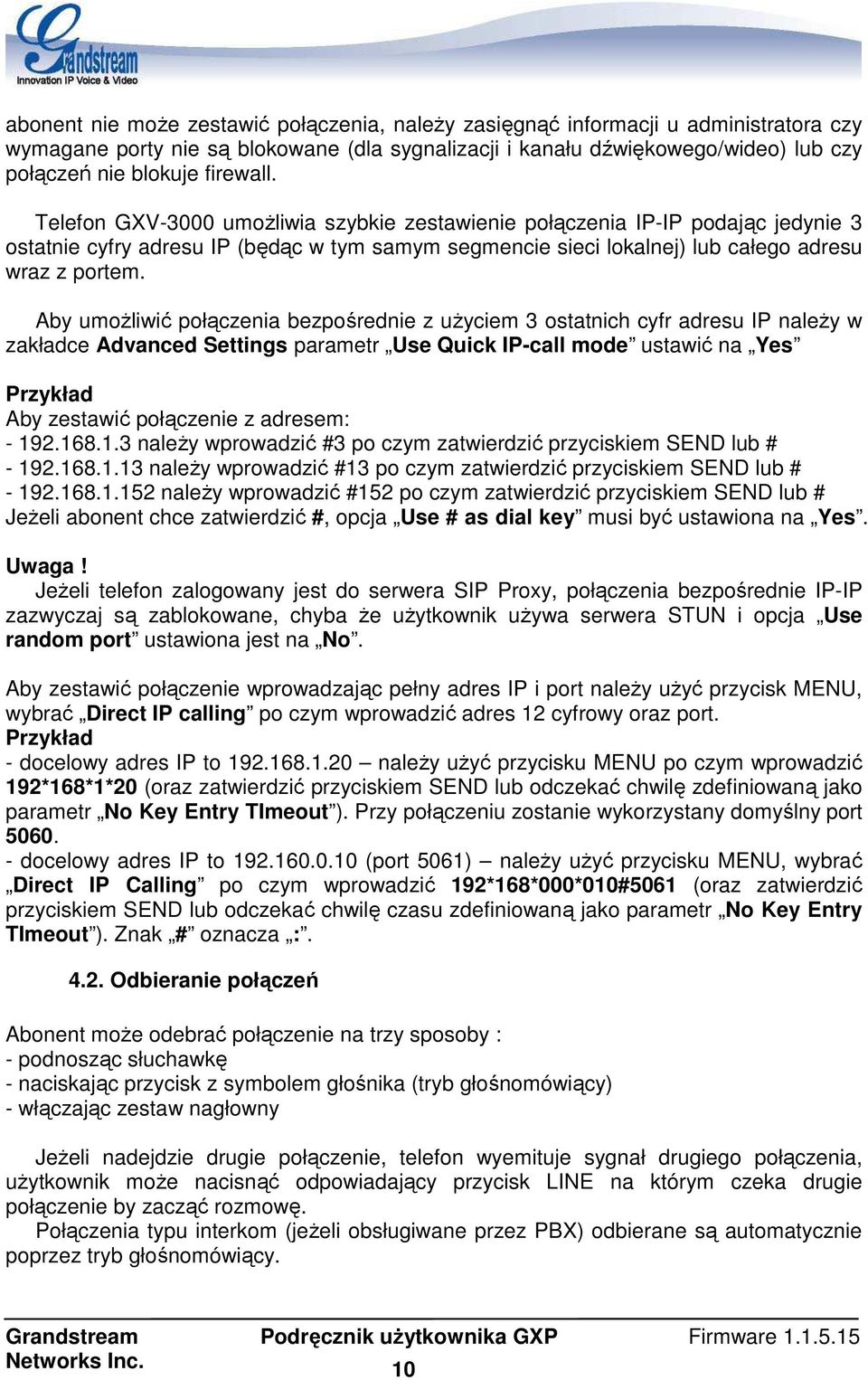

10 abonent nie moŝe zestawić połączenia, naleŝy zasięgnąć informacji u administratora czy wymagane porty nie są blokowane (dla sygnalizacji i kanału dźwiękowego/wideo) lub czy połączeń nie blokuje firewall. Telefon GXV-3000 umoŝliwia szybkie zestawienie połączenia IP-IP podając jedynie 3 ostatnie cyfry adresu IP (będąc w tym samym segmencie sieci lokalnej) lub całego adresu wraz z portem. Aby umoŝliwić połączenia bezpośrednie z uŝyciem 3 ostatnich cyfr adresu IP naleŝy w zakładce Advanced Settings parametr Use Quick IP-call mode ustawić na Yes Przykład Aby zestawić połączenie z adresem: naleŝy wprowadzić #3 po czym zatwierdzić przyciskiem SEND lub # naleŝy wprowadzić #13 po czym zatwierdzić przyciskiem SEND lub # naleŝy wprowadzić #152 po czym zatwierdzić przyciskiem SEND lub # JeŜeli abonent chce zatwierdzić #, opcja Use # as dial key musi być ustawiona na Yes. Uwaga! JeŜeli telefon zalogowany jest do serwera SIP Proxy, połączenia bezpośrednie IP-IP zazwyczaj są zablokowane, chyba Ŝe uŝytkownik uŝywa serwera STUN i opcja Use random port ustawiona jest na No. Aby zestawić połączenie wprowadzając pełny adres IP i port naleŝy uŝyć przycisk MENU, wybrać Direct IP calling po czym wprowadzić adres 12 cyfrowy oraz port. Przykład - docelowy adres IP to naleŝy uŝyć przycisku MENU po czym wprowadzić 192*168*1*20 (oraz zatwierdzić przyciskiem SEND lub odczekać chwilę zdefiniowaną jako parametr No Key Entry TImeout ). Przy połączeniu zostanie wykorzystany domyślny port docelowy adres IP to (port 5061) naleŝy uŝyć przycisku MENU, wybrać Direct IP Calling po czym wprowadzić 192*168*000*010#5061 (oraz zatwierdzić przyciskiem SEND lub odczekać chwilę czasu zdefiniowaną jako parametr No Key Entry TImeout ). Znak # oznacza : Odbieranie połączeń Abonent moŝe odebrać połączenie na trzy sposoby : - podnosząc słuchawkę - naciskając przycisk z symbolem głośnika (tryb głośnomówiący) - włączając zestaw nagłowny JeŜeli nadejdzie drugie połączenie, telefon wyemituje sygnał drugiego połączenia, uŝytkownik moŝe nacisnąć odpowiadający przycisk LINE na którym czeka drugie połączenie by zacząć rozmowę. Połączenia typu interkom (jeŝeli obsługiwane przez PBX) odbierane są automatycznie poprzez tryb głośnomówiący. Networks Inc. 10

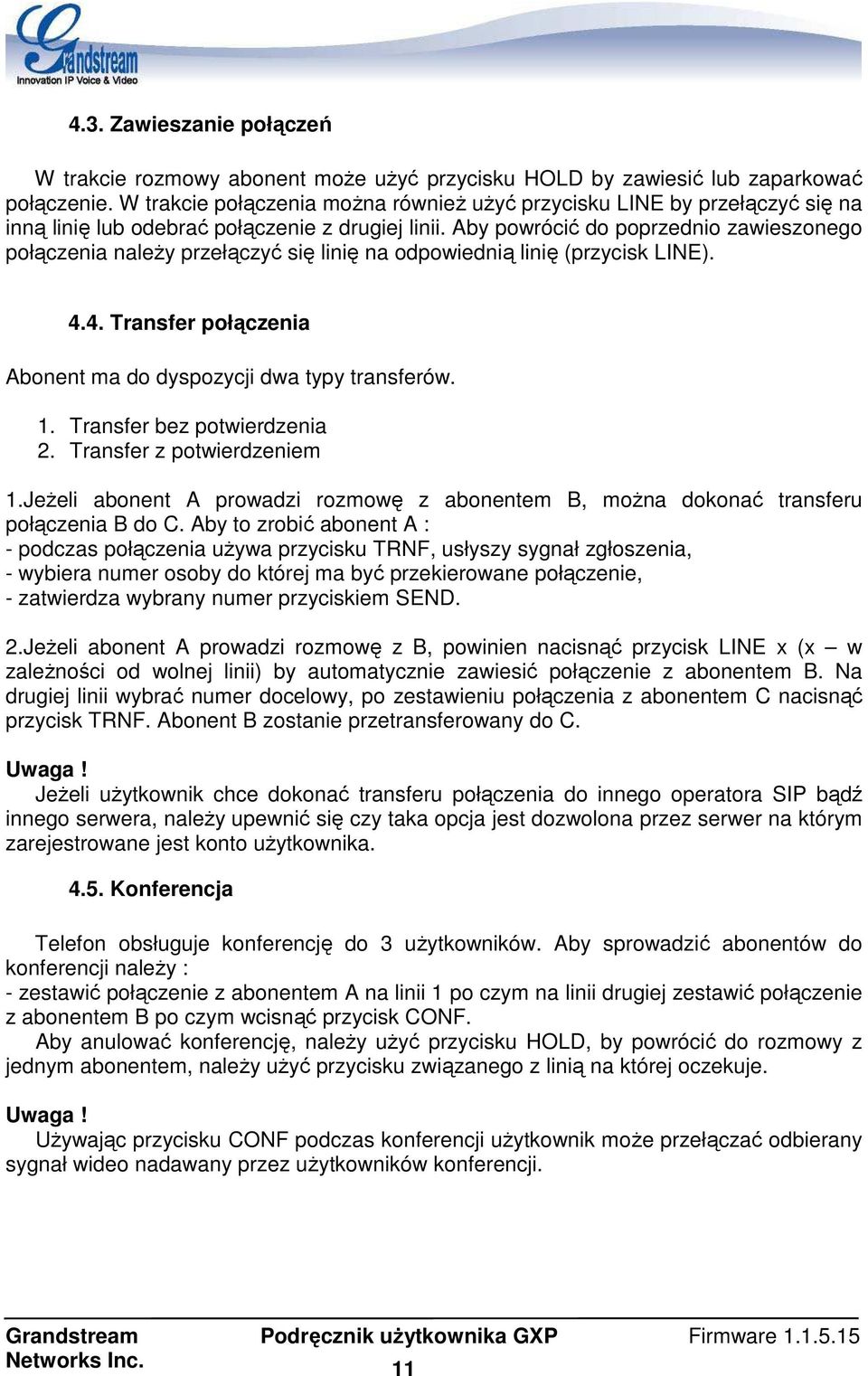

11 4.3. Zawieszanie połączeń W trakcie rozmowy abonent moŝe uŝyć przycisku HOLD by zawiesić lub zaparkować połączenie. W trakcie połączenia moŝna równieŝ uŝyć przycisku LINE by przełączyć się na inną linię lub odebrać połączenie z drugiej linii. Aby powrócić do poprzednio zawieszonego połączenia naleŝy przełączyć się linię na odpowiednią linię (przycisk LINE) Transfer połączenia Abonent ma do dyspozycji dwa typy transferów. 1. Transfer bez potwierdzenia 2. Transfer z potwierdzeniem 1.JeŜeli abonent A prowadzi rozmowę z abonentem B, moŝna dokonać transferu połączenia B do C. Aby to zrobić abonent A : - podczas połączenia uŝywa przycisku TRNF, usłyszy sygnał zgłoszenia, - wybiera numer osoby do której ma być przekierowane połączenie, - zatwierdza wybrany numer przyciskiem SEND. 2.JeŜeli abonent A prowadzi rozmowę z B, powinien nacisnąć przycisk LINE x (x w zaleŝności od wolnej linii) by automatycznie zawiesić połączenie z abonentem B. Na drugiej linii wybrać numer docelowy, po zestawieniu połączenia z abonentem C nacisnąć przycisk TRNF. Abonent B zostanie przetransferowany do C. Uwaga! JeŜeli uŝytkownik chce dokonać transferu połączenia do innego operatora SIP bądź innego serwera, naleŝy upewnić się czy taka opcja jest dozwolona przez serwer na którym zarejestrowane jest konto uŝytkownika Konferencja Telefon obsługuje konferencję do 3 uŝytkowników. Aby sprowadzić abonentów do konferencji naleŝy : - zestawić połączenie z abonentem A na linii 1 po czym na linii drugiej zestawić połączenie z abonentem B po czym wcisnąć przycisk CONF. Aby anulować konferencję, naleŝy uŝyć przycisku HOLD, by powrócić do rozmowy z jednym abonentem, naleŝy uŝyć przycisku związanego z linią na której oczekuje. Uwaga! UŜywając przycisku CONF podczas konferencji uŝytkownik moŝe przełączać odbierany sygnał wideo nadawany przez uŝytkowników konferencji. Networks Inc. 11

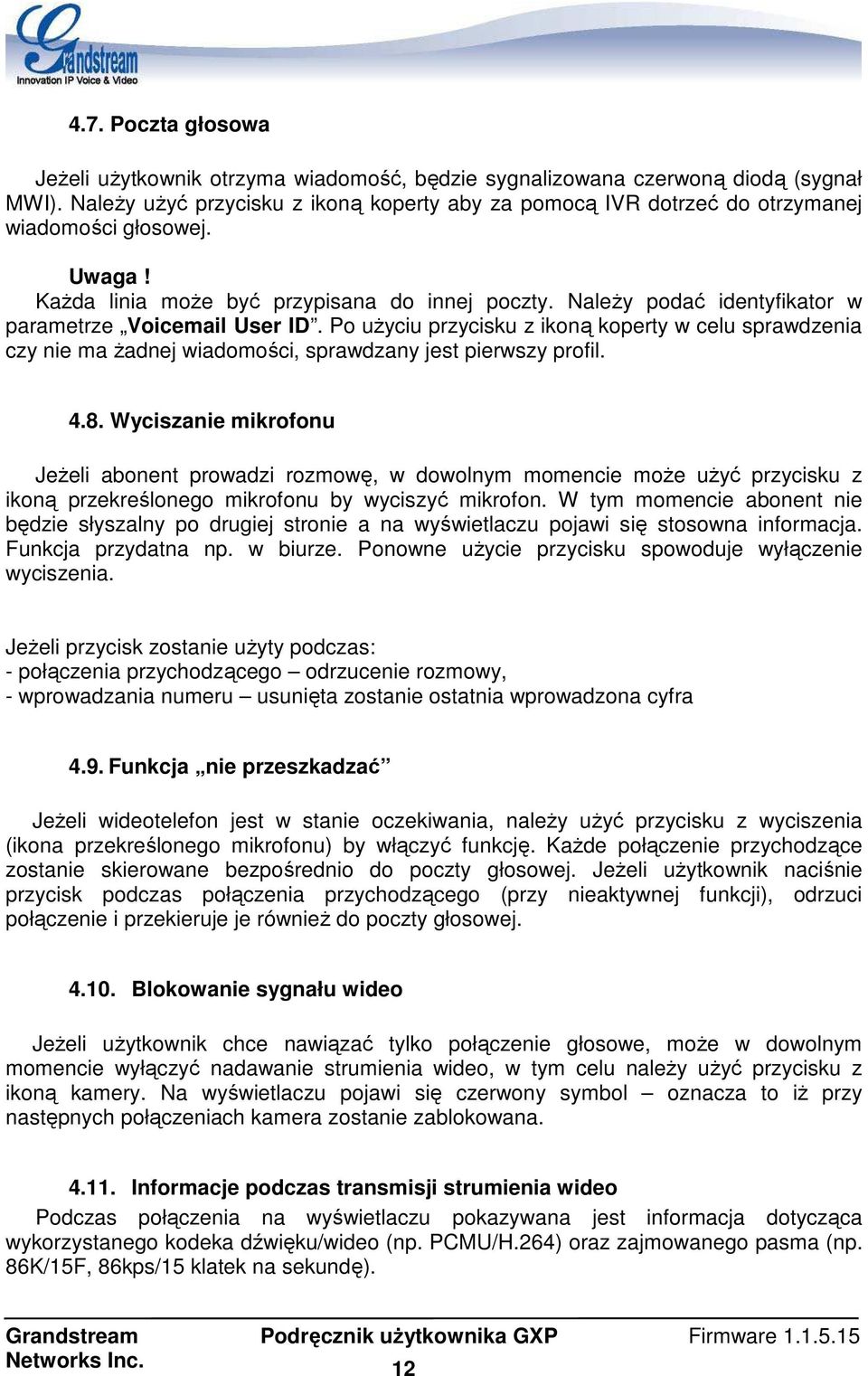

12 4.7. Poczta głosowa JeŜeli uŝytkownik otrzyma wiadomość, będzie sygnalizowana czerwoną diodą (sygnał MWI). NaleŜy uŝyć przycisku z ikoną koperty aby za pomocą IVR dotrzeć do otrzymanej wiadomości głosowej. Uwaga! KaŜda linia moŝe być przypisana do innej poczty. NaleŜy podać identyfikator w parametrze Voic User ID. Po uŝyciu przycisku z ikoną koperty w celu sprawdzenia czy nie ma Ŝadnej wiadomości, sprawdzany jest pierwszy profil Wyciszanie mikrofonu JeŜeli abonent prowadzi rozmowę, w dowolnym momencie moŝe uŝyć przycisku z ikoną przekreślonego mikrofonu by wyciszyć mikrofon. W tym momencie abonent nie będzie słyszalny po drugiej stronie a na wyświetlaczu pojawi się stosowna informacja. Funkcja przydatna np. w biurze. Ponowne uŝycie przycisku spowoduje wyłączenie wyciszenia. JeŜeli przycisk zostanie uŝyty podczas: - połączenia przychodzącego odrzucenie rozmowy, - wprowadzania numeru usunięta zostanie ostatnia wprowadzona cyfra 4.9. Funkcja nie przeszkadzać JeŜeli wideotelefon jest w stanie oczekiwania, naleŝy uŝyć przycisku z wyciszenia (ikona przekreślonego mikrofonu) by włączyć funkcję. KaŜde połączenie przychodzące zostanie skierowane bezpośrednio do poczty głosowej. JeŜeli uŝytkownik naciśnie przycisk podczas połączenia przychodzącego (przy nieaktywnej funkcji), odrzuci połączenie i przekieruje je równieŝ do poczty głosowej Blokowanie sygnału wideo JeŜeli uŝytkownik chce nawiązać tylko połączenie głosowe, moŝe w dowolnym momencie wyłączyć nadawanie strumienia wideo, w tym celu naleŝy uŝyć przycisku z ikoną kamery. Na wyświetlaczu pojawi się czerwony symbol oznacza to iŝ przy następnych połączeniach kamera zostanie zablokowana Informacje podczas transmisji strumienia wideo Podczas połączenia na wyświetlaczu pokazywana jest informacja dotycząca wykorzystanego kodeka dźwięku/wideo (np. PCMU/H.264) oraz zajmowanego pasma (np. 86K/15F, 86kps/15 klatek na sekundę). Networks Inc. 12

13 4.12. Usługi i funkcje Telefon wykorzystuje popularne funkcje oferowane przez serwery/centrale IP. Korzystanie z funkcji następuje po wprowadzeniu odpowiedniego kodu za pomocą klawiatury numerycznej telefonu GXV Kod Usługa *30 Blokada wysyłania prezentacji numeru (całkowicie) *31 Wysyłanie prezentacji numeru (całkowicie) *67 Blokada wysyłania prezentacji numeru (dla połączenia) *82 Wysyłanie prezentacji numeru (dla połączenia) *70 Wyłączenie oczekiwania na połączenie (podczas danego połączenia) *71 Włączenie oczekiwania na połączenie (podczas danego połączenia) *72 Przekierowanie połączenia, naleŝy wprowadzić *72, po sygnale zgłoszenia numer# Kiedy słyszalny będzie kolejny sygnał zgłoszenia przekierowanie wykonane *73 Anulowanie przekierowania. NaleŜy wprowadzić *73 i poczekać na sygnał zgłoszenia *90 Włączenie funkcji przekierowania rozmowy kiedy abonent zajęty. NaleŜy wprowadzić *90, po sygnale zgłoszenia numer#. Po ponownym usłyszeniu sygnału zgłoszenia moŝna odłoŝyć słuchawkę. *91 Wyłączenie funkcji przekierowania rozmowy kiedy abonent zajęty. NaleŜy wprowadzić *91 i poczekać na sygnał zgłoszenia. *92 Opóźnione przekierowanie połączenia. NaleŜy wprowadzić *92, po sygnale zgłoszenia numer# i poczekać na kolejny sygnał zgłoszenia celem potwierdzenia. *93 Wyłączenie opóźnionego przekierowania połączenia. NaleŜy wprowadzić *93 i poczekać na sygnał zgłoszenia. 5. Konfiguracja Telefon GXV-3000 moŝe być konfigurowany na dwa sposoby. Poprzez interfejs www który zawiera wszelkie dostępne opcje lub za pomocą przycisków na obudowie (konfiguracja ograniczona) Menu telefonu Aby wejść w tryb konfiguracji naleŝy uŝyć przycisku OK kiedy telefon jest w stanie oczekiwania. Wybranie Ŝądanej opcji moŝliwe jest za pomocą przycisków nawigacyjnych (strzałek) natomiast anulowanie czy wyjście z menu za pomocą przycisku wyciszenia lub po odczekaniu 20 sekund. Po dokonaniu zmiany parametru naleŝy ponownie włączyć telefon by zmiany zostały zapisane. Networks Inc. 13

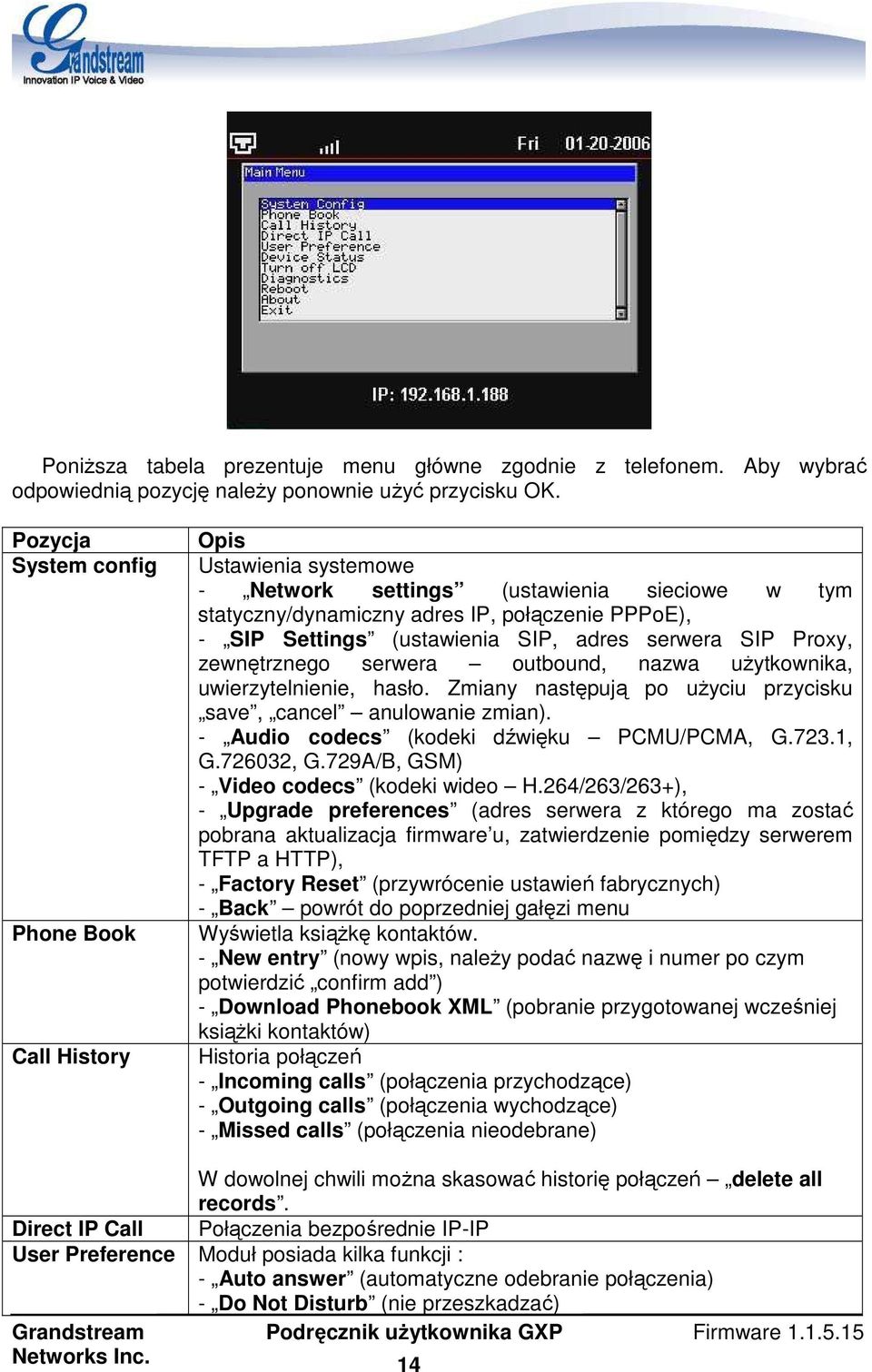

14 PoniŜsza tabela prezentuje menu główne zgodnie z telefonem. Aby wybrać odpowiednią pozycję naleŝy ponownie uŝyć przycisku OK. Pozycja System config Phone Book Call History Opis Ustawienia systemowe - Network settings (ustawienia sieciowe w tym statyczny/dynamiczny adres IP, połączenie PPPoE), - SIP Settings (ustawienia SIP, adres serwera SIP Proxy, zewnętrznego serwera outbound, nazwa uŝytkownika, uwierzytelnienie, hasło. Zmiany następują po uŝyciu przycisku save, cancel anulowanie zmian). - Audio codecs (kodeki dźwięku PCMU/PCMA, G.723.1, G , G.729A/B, GSM) - Video codecs (kodeki wideo H.264/263/263+), - Upgrade preferences (adres serwera z którego ma zostać pobrana aktualizacja firmware u, zatwierdzenie pomiędzy serwerem TFTP a HTTP), - Factory Reset (przywrócenie ustawień fabrycznych) - Back powrót do poprzedniej gałęzi menu Wyświetla ksiąŝkę kontaktów. - New entry (nowy wpis, naleŝy podać nazwę i numer po czym potwierdzić confirm add ) - Download Phonebook XML (pobranie przygotowanej wcześniej ksiąŝki kontaktów) Historia połączeń - Incoming calls (połączenia przychodzące) - Outgoing calls (połączenia wychodzące) - Missed calls (połączenia nieodebrane) W dowolnej chwili moŝna skasować historię połączeń delete all records. Direct IP Call Połączenia bezpośrednie IP-IP User Preference Moduł posiada kilka funkcji : - Auto answer (automatyczne odebranie połączenia) - Do Not Disturb (nie przeszkadzać) Networks Inc. 14

15 - Ring Tone (sygnał dzwonka) - Ring Volume (głośność dzwonka regulowana za pomocą przycisków nawigacyjnych lub ) - Camera (ustawienia obrazu kontrast, jasność, głębia kolorów) - LCD (ustawienia wyświetlacza) - TV (włączenie zewnętrznego odbiornika TV, ustawienie systemu wizyjnego NTSC/PAL) - Video (ustawienia video) Device Status Informacje o urządzeniu Turn off LCD Wyłączenie wyświetlacza Diagnostics Moduł posiada następujące opcje : - Keypad/LCD Diagnostics (diagnostyka klawiatury i wyświetlacza) - LCD Diagnostics (diagnostyka wyświetlacza) - Camera/LCD Test Pattern (diagnostyka kamery) - Video Loopback diagnostyka sygnału wideo - Audio Loopback diagnostyka dźwięku, naleŝy mówić do słuchawki, jeŝeli głoś jest słyszalny słuchawka działa poprawnie. - Ethernet Loopback jeŝeli port LAN i PC zostanie połączony tym samym kablem, moŝna dokonać diagnostyki kabla. Aby wyjść z diagnostyki naleŝy uŝyć przycisku Back. Reboot Po uŝyciu przycisku OK system telefonu uruchomi się ponownie. About Informacja o firmwarze. Exit Po uŝyciu przycisku OK wyjście. Networks Inc. 15

16 Ilustracja menu głównego oraz poszczególnych zagnieŝdŝonych opcji 5.2. Intefejs www - logowanie Telefon posiada wbudowany interfejs www. Wystarczy uruchomić przeglądarkę internetową np. Internet Explorer / FireFox i wprowadzić adres IP telefonu. JeŜeli w sieci działa serwer DHCP do którego uŝytkownik nie ma dostępu i nie wie jaki adres IP został przydzielony telefonowi, naleŝy pobrać program Grandstream Device IP Discovery Tool znajdujący się na stronie Po zainstalowaniu aplikacji naleŝy podłączyć telefon do sieci lokalnej (port LAN). Networks Inc. 16

17 Po uruchomieniu aplikacji ukaŝe się następujące okno : Kiedy telefon jest włączony naleŝy uŝyć przycisku LISTEN pojawi się adres IP telefonu oraz adres fizyczny MAC. Po wprowadzeniu adresu IP wideotelefonu (jeŝeli adres IP to np naleŝy wpisać ) w przeglądarce pojawi się okno logujące do systemu. System posiada zdefiniowane standardowe dwa konta. - hasło : 123 uŝytkownik bierny moŝna przeglądać tylko zakładki Status i Basic Settings (parametry podstawowe), - hasło : admin administrator dostęp do wszystkich opcji i parametrów wideotelefonu. Po zalogowaniu się jako administrator, dostępne są 4 zakładki : - Status (informacje dotyczące konta SIP, wersji oprogramowania, MAC adres, informacje sieciowe) - Basic (parametry podstawowe) - Advanced settings (parametry zaawansowane) - SIP Account (ustawienie parametrów dotyczących konta SIP owego) Uwaga! MoŜliwe jest pobranie gotowych stron z interfejsu konfiguracyjnego pod adresem : Networks Inc. 17

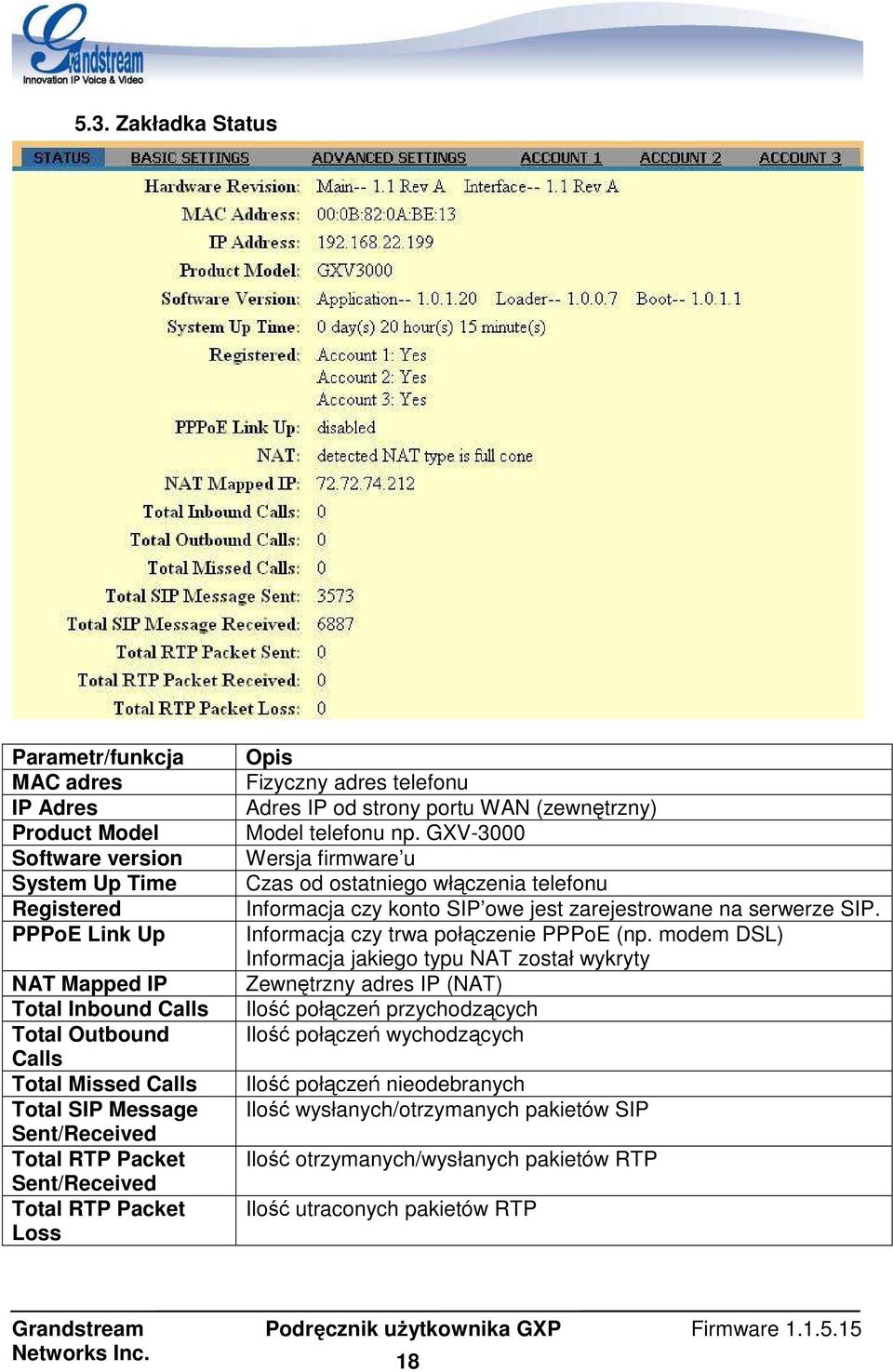

18 5.3. Zakładka Status Parametr/funkcja MAC adres IP Adres Product Model Software version System Up Time Registered PPPoE Link Up NAT Mapped IP Total Inbound Calls Total Outbound Calls Total Missed Calls Total SIP Message Sent/Received Total RTP Packet Sent/Received Total RTP Packet Loss Opis Fizyczny adres telefonu Adres IP od strony portu WAN (zewnętrzny) Model telefonu np. GXV-3000 Wersja firmware u Czas od ostatniego włączenia telefonu Informacja czy konto SIP owe jest zarejestrowane na serwerze SIP. Informacja czy trwa połączenie PPPoE (np. modem DSL) Informacja jakiego typu NAT został wykryty Zewnętrzny adres IP (NAT) Ilość połączeń przychodzących Ilość połączeń wychodzących Ilość połączeń nieodebranych Ilość wysłanych/otrzymanych pakietów SIP Ilość otrzymanych/wysłanych pakietów RTP Ilość utraconych pakietów RTP Networks Inc. 18

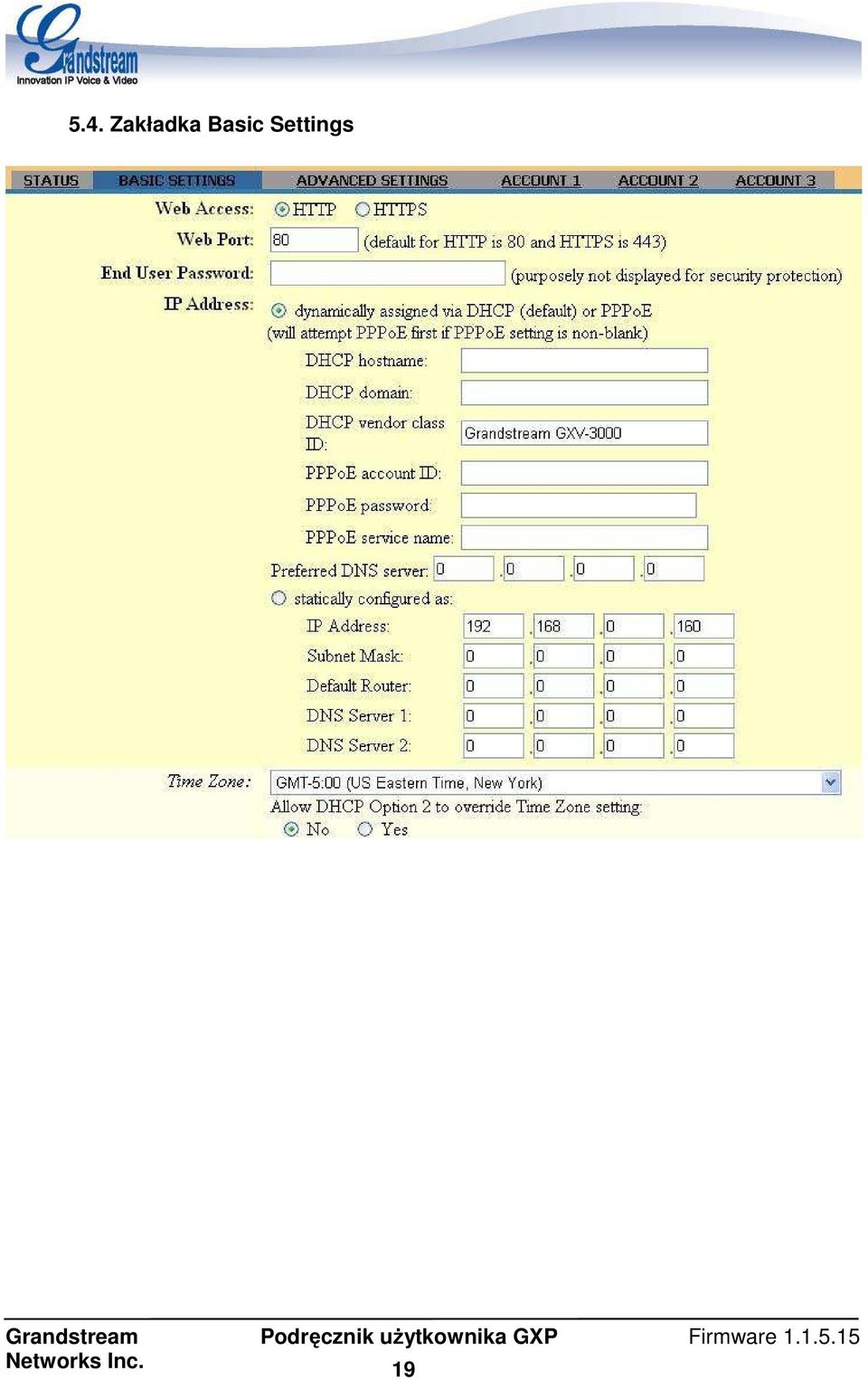

19 5.4. Zakładka Basic Settings Networks Inc. 19

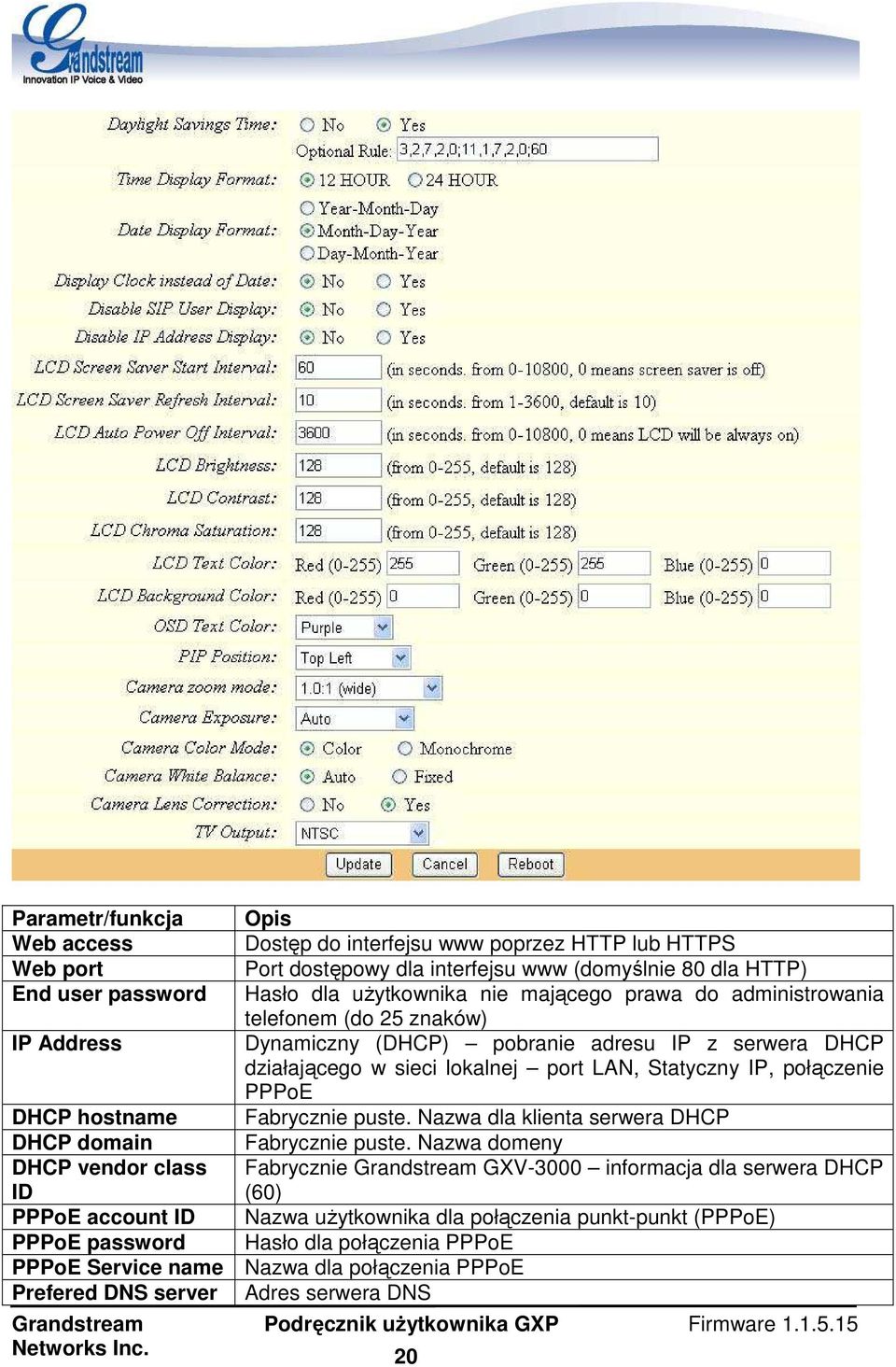

20 Parametr/funkcja Web access Web port End user password IP Address Opis Dostęp do interfejsu www poprzez HTTP lub HTTPS Port dostępowy dla interfejsu www (domyślnie 80 dla HTTP) Hasło dla uŝytkownika nie mającego prawa do administrowania telefonem (do 25 znaków) Dynamiczny (DHCP) pobranie adresu IP z serwera DHCP działającego w sieci lokalnej port LAN, Statyczny IP, połączenie PPPoE Fabrycznie puste. Nazwa dla klienta serwera DHCP Fabrycznie puste. Nazwa domeny Fabrycznie Grandstream GXV-3000 informacja dla serwera DHCP (60) Nazwa uŝytkownika dla połączenia punkt-punkt (PPPoE) Hasło dla połączenia PPPoE DHCP hostname DHCP domain DHCP vendor class ID PPPoE account ID PPPoE password PPPoE Service name Nazwa dla połączenia PPPoE Prefered DNS server Adres serwera DNS Networks Inc. 20

21 Subnet mask Default Router DNS Server Time zone Allow DHCP Option 2 to override Time Zone Settings Daylight Savings Time Maska podsieci Adres bramy domyślnej (routera) Adres serwera DNS Strefa czasowa Fabryczna wartość No. JeŜeli ustawiona zostanie na Yes data i czas zostaną ustawione zgodnie z serwerem DHCP Informacja czy i kiedy ma nastąpić zmiana na czas letni. JeŜeli wartość ustawiona będzie na Yes czas telefonu będzie wyprzedzony o 1 godzinę do przodu. NaleŜy wprowadzić datę przełączenia na czas letni i z powrotem. Format : przełączenie;powrót;czas_wyprzedzenia MoŜliwe do wprowadzenia w kolejnosci: miesiąc, dzień, dzień tygodnia, godzina, minuta Miesiąc : 1-12 Dzień +/ Dzień tygodnia 1-7 (jeŝeli ustawiona zostanie wartość 0 telefon przełączy czas na letni i z powrotem zgodnie z datą bez względu na dzień tygodnia) Godzina : 0-23 Minuta : 0-59 Przykład : 3,2,7,2,0;11,1,7,2,0;60 oznacza przełączenie na czas letni (dla USA druga niedziela marca o 2 w nocy powrót pierwsza niedziela listopada o 2 nocy. Czas wyprzedzenia 60 minut Time Display Format Format czasu 12/24 godzinny Date Display Format Wyświetlany format daty : - Year-Month-Day (rok-miesiąc-dzień) - Month-Day-Year (miesiąc-dzień-rok) - Day-Month-Year (dzień-miesiąc-rok) Display Clock instead of Date Disable SIP user display Disable all IP address display LCD Screen server start interval LCD Screen server refresh interval LCD Auto Power off Interval LCD Brightness LCD Contrast LCD Chroma Saturation LCD Text Color LCD Background color Wyświetlanie czasu lub daty. Wyłączenie wyświetlania nazwy uŝytkownika Wyłączenie wyświetlania adresu IP Czas po którym włączy się wygaszacz ekranu (stan uśpienia), jeŝeli wartość 0 wygaszacz wyłączony. Czas po którym wygaszacz jest odświeŝany Czas po którym wyświetlacz jest wyłączany, jeŝeli wartość 0 nigdy nie wyłączony. Jasność wyświetlacza Kontrast obrazu wyświetlacza Nasycenie wyświetlacza Kolor tekstu (składający się z 3 barw) Kolor tła (składający się z 3 barw) Networks Inc. 21

22 OSD Text color PIP Position Camera zoom mode Camera color mode Camera white balance Camera lens correction TV Output Kolor tekstu informacji systemowych na wyświetlaczu Miejsce drugiego strumienia wideo funkcja PIP (wybór rogu wyświetlacza) Ustawienie obrazu Obraz czarno-biały lub kolorowy Dostrojenie kolorów Dostrojenie obrazu System wideo dla odbiornika zewnętrznego NaleŜy uŝyć przycisku Update w celu zapisania zmian lub Cancel by anulować. Przycisk Reboot ponowne uruchomienie telefonu celem zapisania zmian. Networks Inc. 22

23 5.5. Zakładka Advanced settings Networks Inc. 23

24 Networks Inc. 24

25 Admin password G723 Rate Silence suppression Voice Frames per TX Hasło administratora, który ma dostęp do wszystkich parametrów. Maksymalna długość to 25 znaków, pole pozostaje puste ze względów bezpieczeństwa. Hasło zapisywane jest po uŝyciu przycisku Save Próbkowanie dla kodeka G723 6,3 kbps lub 5,3 kbps Eliminacja ciszy związana z kodekiem G723/G729. JeŜeli podczas połączenia nastąpi cisza, będą wysyłane małe pakiety zawierające ciszę (niezaleŝnie od duŝych pakietów z głosem). Takie działanie pozwala zmniejszyć obciąŝenie łącza. NaleŜy ustawić Yes aby włączyć Ilość ramek zawarta w jednym pakiecie podczas nadawania. NaleŜy ustawić zgodnie z czasem trwania pakietu i oczekiwania na wiadomość INVITE. Przykład JeŜeli pierwszym negocjowanym kodekiem dźwięku jest np. G732 i wartość Voice Frames per TX ustawiona jest na 2 to czas oczekiwania na wiadomość INVITE wyniesie 60ms poniewaŝ jeden pakiet głosowy G723 trwa 30 ms. JeŜeli wybrany zostanie kodek G729/G711/G726 czas oczekiwania na wiadomość wyniesie 20ms. Maksymalna wartość dla PCM to 10 (x10ms) ramek, G Networks Inc. 25

26 Video Frame Rate Video Bit Rate Video Packet Size Video Rate Control Video Frame Skipping Sharpening Filter Brightening FIlter Video Survivalence RTSP Port Layer 3 QoS Layer 2 QoS No Key Entry Timeout (x10ms), G (x30ms), G729/G (x10ms) lub 64(2,5ms). Uwaga! Zaleca się pozostawienie ustawień fabrycznych poniewaŝ telefon posiada wbudowany algorytm adaptacji kompresji 20~200 ms Ilość klatek na sekundę w strumieniu wideo Kompresja dla strumienia wideo Rozmiar pakietu wideo Kodowanie wideo (klatki lub TMN8) Opcja umoŝliwiająca opuszczanie klatek w strumieniu wideo Filtr dla jakości obrazu Filtr dla jasności obrazu Włączenie strumienia wideo poprzez RTSP Port dla strumienia wideo poprzez RTSP Fabrycznie 48 wartość pierwszeństwa dla IP Diff-Serv. Zakres od 0 63 Fabrycznie 0 wartość Tagu dla VLAN. Priorytet 0-7 dla 802.1q Błędne ustawienie wartości moŝe spowodować konflikt sieciowy i brak dostępu do telefonu. W takim przypadku naleŝy przywrócić ustawienia fabryczne Fabrycznie 4 sekundy. Po przekroczeniu zadanego czasu rozpocznie się wybieranie numeru. (naleŝy cyfry numeru wprowadzać w odstępach krótszych niŝ zadana wartość Use # As Dial Key MoŜliwe włączenie # jako potwierdzenie zakończenia wprowadzania numeru. JeŜeli parametr ustawiony jest na Yes, po wprowadzeniu numeru i # rozpocznie się wybieranie (zostanie przesłany do wiązki). JeŜeli ustawiona będzie wartość parametry na No krzyŝyk będzie częścią numeru Local RTP Port Wartość początkowa dla portów RTP. Zakres Domyślnie Use Random Port Wartość domyślna No opcja wyłączona. JeŜeli zostanie włączona, telefon będzie generować losowo porty SIP i RTP. JeŜeli urządzenia są za tym samym NAT-em często wymagane jest włączenie generowania losowych portów Keep-alive interval Informacja jak często telefon ma wysyłać pusty pakiet UDP dla utrzymania sesji NAT. Fabryczna wartość 20 sekund Use NAT IP Fabrycznie puste pole. MoŜliwość uŝywania IP NAT w wiadomościach SIP/SDP Stun Server Adres IP lub domena dla serwera STUN Firmware upgrade & MoŜliwość aktualizacji firmware u za pomocą TFTP lub HTTP Provisioning Via TFTP Server Adres IP serwera TFTP gdzie znajdują się pliki z firmware em. Przy kaŝdym włączeniu telefonu system sprawdza czy podany jest adres serwera TFTP w celu pobrania nowego firmware u. JeŜeli pole pozostanie puste, po 3 próbach połączenia z serwerem system załaduje obraz firmware u z pamięci FLASH. Networks Inc. 26

27 Via HTTP Server Config server path Firmware file prefix/postfix Config file prefix/postfix Allow DHCP option 66 to override server Automatic upgrade Authenticate Conf File Screen Server Download Phonebook XML Download DTMF Payload Type Syslog Server Syslog Level Uwaga! JeŜeli będzie trwać aktualizacja firmware u z serwera TFTP naleŝy uwaŝać by nie wystąpił zanik zasilania, moŝe to spowodować uszkodzenie telefonu. Proces aktualizacji zajmuje ok. 10 minut Adres gdzie znajduje się plik z firmware em. Uwaga! JeŜeli Auto upgrade ustawione jest na No, przy uruchamianiu telefonu system tylko raz sprawdzi ścieŝkę z plikiem ŚcieŜka dostępu do pliku z ustawieniami telefonu Fabrycznie puste pole. MoŜna ustawić aby telefon oczekiwał na plik z firmware em zgodny z prefiksem/postfiksem. Usługa przydatna dla operatorów (zarządzanie wieloma telefonami) Fabrycznie puste pole. Prefiks/postfiks dla pliku z ustawieniami. Usługa przydatna dla operatora JeŜeli ustawione na Yes aktualizacja informacji sieciowych z serwera DHCP sieci lokalnej JeŜeli ustawione na Yes aktualizacja automatyczna. JeŜeli ustawione na No sprawdzenie pliku z firmware em tylko raz podczas ładowania systemu telefonu. MoŜna sprecyzować dokładną datę kiedy telefon ma sprawdzać czy jest dostępny nowy plik z firmware em. NaleŜy zaznaczyć : - Check for upgrade every (naleŝy podać co ile minut) - Always check for firmware (raz podczas ładowania) - Check for firmware when F/W pre/suffix changes (ładowanie pliku jeŝeli nastąpiły zmiany w nazwie pliku) - Always skip the firmware check (brak sprawdzania czy jest nowy firmware) Uwierzytelnienie pliku z ustawieniami zabezpieczenie przed wgraniem pliku nie zawierającego ustawień MoŜliwość pobrania wygaszacza ekranu. Pobieranie ksiąŝki kontaktów za pomocą TFTP lub HTTP. NaleŜy podać adres serwera, zawierającego odpowiednie pliki. Ustawienie opcji Remove Manually-edited entries on Download na Yes spowoduje usunięcie ręcznie wprowadzonych kontaktów w telefonie podczas pobierania gotowej ksiąŝki Fabrycznie 101. Wielkość pakietów z DTMF zgodnym z RFC2833 Adres IP lub URL serwera raportującego. Funkcja przydatna dla operatora. MoŜliwość zapisywania logów na serwerze MoŜna ustawić jak duŝo informacji powinien posiadać plik log (raport) związany z ewentualnymi błędami. Fabryczna wartość to NONE brak raportów. MoŜna ustawić DEBUG, INFO, WARNING, ERROR. Plik będzie zawierał 1.Model urządzenia / wersję firmware u (poziom INFO) 2.Informacje dot. NAT (poziom INFO) 3.Wysłane/otrzymane wiadomości SIP (poziom DEBUG) Networks Inc. 27

28 4.Podsumowanie sesji SIP (poziom INFO) 5.Połączenia typu Inbound i Outbound (poziom INFO) 6.Zmiana statusu dot. rejestracji (poziom INFO) 7.Wynegocjowany kodek dźwiękowy (poziom INFO) 8.Status połączenia ethernetowego (poziom INFO) 9.Informacje z procesora (poziom WARNING i ERROR) 10.Błędy/wyjątki pamięci (poziom ERROR) Przykładowa linia raportu : May 19 02:40: GS LOG: [00:0b:82:00:a1:be][000] Ethernet link Up (sieć podłączona) Data GS LOG: [adres fizyczny MAC][kod błędu] informacja NTP Server Adres IP lub URI serwera NTP (synchronizacji czasu i daty). Opcja Allow DHCP Option 42 to override NTP Server słuŝy do pobrania danych czasowych z serwera DHCP Distinctive Ring Tone MoŜna ustawić jeden z trzech dzwonków dla odpowiedniego numeru dzwoniącego. Dla reszty numerów będzie emitowany standardowy dzwonek System Ring Tone Częstotliwości sygnałów, domyślne ustawienia dla USA Call Progress Tones Parametry sygnałów. NaleŜy wprowadzać zgodnie z formatem : f1=wartość,f=wartość,c=włączony/wyłączony f1=350 częstotliwość pierwsza f2=440 częstotliwość druga c=0/0 czas włączenia/czas wyłączenia [ms] Dzięki takiemu przykładowi moŝna utworzyć sygnał zgłoszenia typu double-tone (dwie częstotliwości 350 Hz i 440 Hz). Sygnały - Dial Tone (zgłoszenia) - Message Waiting (wiadomość) - Ringback Tone (oddzwonienia) - Call Waiting Tone (druga rozmowa) - Busy Tone (zajętości) - Reocrder Tone (nagrywania) Więcej informacji o normach na stronie ITU : Start Browser On Boot Włączenie strony www przy bootowaniu telefonu. Enable Browser Toolbar Włączenie paska podręcznego dla www przy bootowaniu. Browser Home Page Strona www włączana po bootowaniu. Disable Call Waiting Fabrycznie No. JeŜeli ustawione zostanie na Yes wyłączone zostanie oczekiwanie na połączenie Disable Call Waiting Tone Fabrycznie No. JeŜeli ustawione zostanie na Yes wyłączony zostanie dźwięk drugiego połączenia. Disable Direct IP Call Fabrycznie No. JeŜeli ustawione zostanie na Yes wyłączone Networks Inc. 28

29 zostaną połączenia bezpośrednie IP-IP. Use Quick IP Call Mode Włączenie połączeń bezpośrednich IP-IP z wprowadzeniem 3 ostatnich cyfr adresu IP (połączenia w obrębie tego samego segmentu LAN) Allow Media Loopback Włączenie informacji dot. Przepustowości i klatek na sekundę dla strumienia wideo podczas rozmowy. Lock Keypad Update JeŜeli ustawiona wartość Yes nie moŝna dokonywać zmian w konfiguracji za pomocą przycisków NaleŜy uŝyć przycisku Update w celu zapisania zmian lub Cancel by anulować. Przycisk Reboot ponowne uruchomienie telefonu celem zapisania zmian. Networks Inc. 29

30 5.6. Zakładka SIP Account Networks Inc. 30

31 Parametr/funkcja Account Active Account Name SIP Server Outbound Proxy Opis Wyłączenie/włączenie aktywności profilu SIP Nazwa dla profilu Adres IP lub domena serwera SIP Proxy Adres IP lub domena zewnętrznego serwera SIP. UŜywany najczęściej jeŝeli w sieci jest symetryczny NAT (w tym momencie protokół STUN nie zadziała) SIP User ID Nazwa uŝytkownika na serwerze SIP Authenticate ID Uwierzytelnienie na serwerze SIP Authenticate Password Hasło Networks Inc. 31

32 Name Nazwa uŝytkownika Use DNS Srv Wartość fabryczna No. JeŜeli ustawiona zostanie na Yes uŝycie serwera DNS User ID is Phone Number JeŜeli wiązka posiada przydzielony numer naleŝy ustawić Yes, numer będzie wyświetlany w nagłówku pola FROM podczas zapytań SIP owych (dodany będzie fragment user=phone). Wyłączenie opcji naleŝy ustawić No SIP Registration Fabrycznie Yes wysyłanie wiadomości REGISTER w celu rejestracji wiązki na serwerze SIP proxy Un-register on reboot Fabrycznie No. JeŜeli ustawione będzie na Yes telefon nie zarejestruje się ponownie na serwerze SIP Register expiration Czas w minutach po upływie którego telefon odświeŝy rejestrację na serwerze SIP owym. Wartość domyślna to 60 minut. Maksymalny czas do ustawienia to minut (45 dni) Local SIP Port Port dla sygnalizacji SIP. Domyślnie 5060 dla profilu 1 oraz 6060 dla profilu 2 NAT Travesal (STUN) Opcja włącza translację adresu NAT. JeŜeli ustawiona zostanie wartość Yes i wprowadzony adres serwera STUN, translacja odbędzie się na zasadzie klienta serwera STUN który sam rozpozna typ NAT/Firewall a (Full Cone/Restricaded Cone/Port- Restricaded Cone) i dokona mapowania adresu. JeŜeli translacja zostanie włączona ( Yes ) lecz nie poda się adresu serwera STUN telefon będzie co 20 sekund wysyłać kontrolny pakiet UDP by utrzymać szczelinę z serwerem SIP Subscribe for MWI Fabrycznie No. JeŜeli ustawione zostanie na Yes sygnalizacja o nowej wiadomości Proxy Require Informacja dla serwera SIP Ŝe klient jest za NAT/Firewall em SIP Compact Header Włączenie skrótów dla nagłówków pakietów SIP Voice Mail User ID Send DTMF Early Dial Nazwa uŝytkownika dla systemu poczty głosowej Wysyłanie DTMF - w kanale dźwiękowym (in-audio) - zgodnie z RFC w wiadomościach SIP INFO Fabrycznie No. NaleŜy uŝywać jeŝeli SIP Proxy obsługuje odpowiedz zwrotną 486 (zajętość). Parametr warunkuje wysyłanie INVITE przy kaŝdym wciśnięciu przycisku. JeŜeli opcja zostanie włączona (Yes) pakiet INVITE będzie wysyłany przy kaŝdym wciśnięciu przycisku. JeŜeli opcja jest wyłączona, pakiet INVITE będzie wysłany po 5 sekundach od wprowadzenia numeru lub po wprowadzeniu # (ponowne wybieranie numeru). Parametr moŝna włączyć jeŝeli serwer obsługuje odpowiedzi na niekompletne numery (484) inaczej próba połączenia będzie odrzucana jako numer docelowy nie znaleziony (404). Uwaga! Funkcji nie wolno uŝywać przy połączeniach bezpośrednich Networks Inc. 32

33 Dial Plan Prefix Dial Plan Deleyed Call Forward Wait Time Enable Call Features Session Expiration Min-SE Caller Request Timer Callee Request Timer Force Timer MoŜna wprowadzić prefiks, który będzie dodawany przed kaŝdym wybieranym numerem Reguły dla połączeń wychodzących. Fabrycznie 20 sekund. Po uŝyciu funkcji *92 połączenie zostanie przekierowane pod wprowadzony numer z zadanym opóźnieniem Wartość fabryczna Yes włączone funkcje i usługi dla połączeń (poprzedzone gwiazdką) Telefon posiada funkcję odnawiania sesji SIP na serwerze (pakiety UPDATE lub re-invite). Fabryczna wartość to 180 sekund, telefon w tym czasie będzie odnawiać sesję, jeŝeli po 180 sekundach nie uzyska odpowiedzi, przerwie odnawianie Fabrycznie 90 sekund. Minimalny czas dla wygaśnięcia sesji JeŜeli ustawione na Yes włączenie licznika czasu trwania sesji (druga strona musi obsługiwać tą funkcję). Połączenie wychodzące JeŜeli ustawione na Yes włączenie licznika trwania czasu sesji (druga strona musi obsługiwać tą funkcję). Połączenie przychodzące JeŜeli ustawione na Yes wymuszanie włączenia licznika czasu trwania sesji. JeŜeli ustawione na No licznik zostanie włączony jeŝeli obie strony będą obsługiwać tą funkcję. NaleŜy równieŝ wybrać No dla Caller Request Timer oraz Callee Request Timer Enable 100rel Załączenie informacji (Tagu 100rel) w wiadomości sygnalizacyjnej dzięki czemu potwierdzenie (ACK) dla wiadomość INVITE nie będzie wymagane Account Ring Tone Send anonymous Anonymous Method Anonymous Call Rejection Refer-To Use Target Contact Wybór sygnałów emitowanych przy połączeniach przychodzących. MoŜliwe do wybrania - domyślne systemowe - 1 z 3 zdefiniowanych JeŜeli ustawiona jest wartość na Yes blokowanie identyfikacji numeru (brak numeru w polu INVITE) Połączenia anonimowe Fabrycznie No. JeŜeli ustawione zostanie na Yes wszystkie anonimowe połączenia przychodzące zostaną odrzucone Fabrycznie No. JeŜeli ustawione na Yes transfer połączenia wykorzystuje pole CONTACT nadpisując w pole REFER-TO podczas transferu Auto Answer Fabrycznie No. JeŜeli wartość zostanie ustawiona na Yes wszystkie połączenia przychodzące zostaną odebrane w trybie głośnomówiącym. W trybie interkom połączenia zostaną odebrane zgodnie z wiadomością SIP Info od serwera SIP Preferred Vocoder Telefon kompatybilny jest z 5 kodekami : G.711 A/U-law (PCMU/A), GSM, G.723.1, G G.729A/B. MoŜna ustawić listę w jakiej kolejności ma następować negocjacja kodeka. Networks Inc. 33

34 Pierwszy kodek Choice 1 ostatni Choice 8 Preffered Video Coder Wybór kodeka wideo negocjowanego podczas połączenia. Jitter Delay Bufor adaptacyjny H.264 Payload Type Wielkość pakietu wideo dla H.264 H.263+ Payload Type Wielkość pakietu wideo dla H.263+ SRTP Mode Fabrycznie Disabled. Pozostałe opcje to Enabled but not forced (włącz bez wymuszania) lub Enabled and forced (włącz i wymuś). NaleŜy zapoznać się z dokumentami : Special Feature Protokoły bezpieczeństwa. Dodatkowe funkcyjne oferowane przez Nortel, Boradsoft, Sonus, CBCOM, RNK Zapisywanie zmian Po wprowadzeniu parametrów naleŝy uŝyć przycisku Update i zapisania zmian do systemu. Pojawi się następujące okno. Reboot w celu NaleŜy zatwierdzić ponownie uŝywając przycisku Reboot. Okno informuje uŝytkownika Ŝe telefon jest w trakcie ponownego uruchamiania systemu. Po około 30 sekundach moŝliwe będzie ponowne zalogowanie się (naleŝy kliknąć w Click to re-login ). Networks Inc. 34

35 5.8. Aktualizacja firmware u Firmware telefonu moŝe być aktualizowany za pomocą protokołu HTTP lub TFTP. NaleŜy w zakładce Advanced Settings wybrać typ serwera i podać adres oraz wybrać tryb wyszukiwania pliku z nowym firmware em. 1.Aktualizacja za pomocą HTTP Aby dokonać aktualizacji za pomocą protokołu HTTP naleŝy w zakładce Advanced Settings odnaleźć opcję Firmware Upgrade and Provisioning: Upgrade Via i ustawić na HTTP oraz podać ścieŝkę dostępu do plików w polu Firmware Server Path. Przykład firmware.domena.com:6688/grandstream/ (gdzie firmware.domena.com to FQDN). MoŜna podać równieŝ adres IP serwera. Natomiast /grandstream/ to ścieŝka dostępu do pliku. Aby włączyć aktualizację poprzez HTTP za pomocą menu w telefonie, naleŝy : - wejść do menu głównego telefonu - wybrać configuration po czym Upgrade, - podać adres serwera w HTTP Server - wybrać Save and use HTTP 2.Aktualizacja za pomocą TFTP Aby dokonać aktualizacji za pomocą protokołu TFTP naleŝy w zakładce Advanced Settings odnaleźć opcję Firmware Upgrade and Provisioning: Upgrade Via i ustawić na TFTP oraz podać ścieŝkę dostępu do plików w polu Firmware Server Path. Aby włączyć aktualizację poprzez TFTP za pomocą menu w telefonie, naleŝy : - wejść do menu głównego telefonu - wybrać configuration po czym Upgrade, - podać adres serwera w TFTP Server - wybrać Save and use TFTP Wykryty plik z firmware em zostanie pobrany do pamięci SRAM (wyświetlacz zacznie mrugać). Po weryfikacji sumy kontrolnej, obraz firmware u zostanie załadowany do pamięci FLASH i zaktualizowany. JeŜeli proces pobierania pliku zostanie przerwany, telefon załaduje poprzedni obraz firmware u. Uwaga! JeŜeli uŝytkownik nie posiada serwera TFTP w sieci, moŝe pobrać darmowy serwer TFTP zawierający najnowszy firmware ze strony Grandstream : - wersja pod Windows. Po pobraniu i zainstalowaniu serwera, naleŝy : - uruchomić instalator aplikacji, - podłączyć komputer i telefon do tej samej sieci lokalnej, - wypakować pliki z firmware em do katalogu standardowego C:\TFTP-root Networks Inc. 35

36 - uruchomić konsolę serwera TFTP (START->Programy->SolarWinds 2003 Standard Edition -> TFTP Server) a następnie sprawdzić czy pliki z firmware m znajdują się w odpowiednim katalogu programu (File->Configure-> TFTP Root Directory ) - udać się do lokalizacji File->Configure->Security i zmienić opcję Receive only na Transmit Only tylko wysyłanie pliku z firmware em (do telefonu), - podać adres serwera TFTP oraz ścieŝkę dostępu do pliku w interfejsie www telefonu, adres IP serwera TFTP widoczny jest w oknie głównym - uŝyć przycisku Update w interfejsie telefonu celem zapisania zmian i ponownego uruchomienia. Darmowy serwer HTTP : JeŜeli opcja Automatic Upgrade jest włączona, uŝytkownik moŝe uŝyć parametru P193 by ustawić przedział czasowy po upływie którego telefon ma sprawdzać czy jest nowy plik z firemware em lub ustawieniami. UmoŜliwi to sprawne zarządzanie telefonami/bramkami itp. Uwaga! Pliki z firmware em/ustawieniami mogą być rozpoznawane na podstawie prefiksu lub postfiksu (ciągu znaków w nazwie), dzięki czemu moŝna składować wszystkie pliki w jednym katalogu. NaleŜy ustawić opcję Check New Firmware only when F/W pre/suffix changes, tzn. plik będzie pobierany automatycznie po rozpoznaniu zmiany prefiksu i postfiksu. Networks Inc. 36

37 5.9. Pobieranie pliku z ustawieniami Plik z ustawieniami moŝe być pobrany z serwera TFTP/HTTP, naleŝy podać ścieŝkę dostępu w polu Config Server Path. UŜytkownik moŝe równieŝ uŝyć opcji Authenticate Conf File dzięki czemu będzie miał pewność Ŝe do telefonu nie zostanie wgrany inny plik niŝ ustawienia. Przed rozpoczęciem pobierania telefon będzie sprawdzał autentyczność pliku (czy zawiera w nazwie adres MAC). KaŜdy plik z ustawieniami do zbiór parametrów na którego początku znajduje się litera P oraz numer od 2 do 4 cyfr. KaŜda linia odpowiada innemu parametrowi. Przykład Telefon podczas uruchamiania będzie sprawdzał czy na serwerze znajduje się plik o nazwie cfgxxxxxxxxxxxx. Gdzie xxxxxxxxxxxx to adres MAC telefonu. Uwaga! 1.Nazwa pliku powinna zawierać małe znaki. 2.Pliki z firmware em/ustawieniami mogą być rozpoznawane na podstawie prefiksu lub postfiksu (ciągu znaków w nazwie), dzięki czemu moŝna składować wszystkie pliki w jednym katalogu. NaleŜy ustawić opcję Check New Firmware only when F/W pre/suffix changes, tzn. plik będzie pobierany automatycznie po rozpoznaniu zmiany prefiksu i postfiksu Przywrócenie ustawień fabrycznych Przywrócenie ustawień fabrycznych spowoduje wymazanie dotychczasowych ustawień telefonu. Zaleca się wykonanie kopii zapasowej ustawień przed rozpoczęciem procedury. Aby przywrócić ustawienia fabryczne, naleŝy : - uŝyć przycisku MENU po czym odnaleźć opcję reset za pomocą przycisków nawigacyjnych, - wprowadzić adres MAC, - ponownie uŝyć przycisku MENU by przywrócić ustawienia fabryczne. System telefonu uruchomi się ponownie. Uzyskanie MAC Adresu : MAC adres podany jest w systemie szesnastkowym (HEX), znajduje się na spodzie urządzenia. Wprowadzanie liter w menu: 0-9 : 0-9 A : 22 (jeŝeli dwa razy wciśnięta zostanie cyfra 2 na wyświetlaczu pojawi się litera A) B : 222 C : 2222 D : 33 E : 333 F : 3333 Przykład MAC Adres : 000B8200E395 w menu naleŝy wprowadzić Uwaga! Przywrócenie ustawień fabrycznych nie będzie moŝliwe jeŝeli parametr Lock Keypad Update jest ustawiony na wartość Yes. Networks Inc. 37

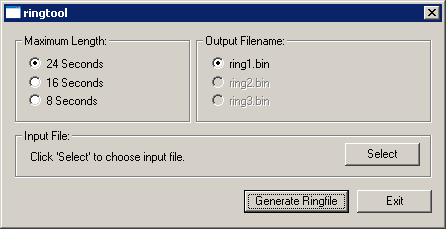

38 6. Tworzenie dzwonków Aby wgrać dzwonki do wideoteleofnu naleŝy je wpierw przekonwerterować do odpowiedniego formatu. Grandstream posiada dedykowaną aplikację umoŝliwiającą konwersję plików.wav (mniejszych niŝ 64kb, kompresja 16bit, PCM). Uwaga! Pamięci wideotelefonu to 128kb, moŝna wgrać tylko 3 dzwonki, jeŝeli uŝytkownik wgra dzwonek większy niŝ 64kb spowoduje zajęcie komórki przeznaczonej na drugi plik. KaŜdy plik po konwersji musi posiadać odpowiednią nazwę ring1.bin/ring2.bin/ring3.bin. 7. Porty USB zapis zdjęć/wideo Wideotelefon wyposaŝony jest w dwa porty USB2.0 umoŝliwiające podłączenie np. pendrive a w celu nagrania zdjęcia ekranu lub strumienia wideo. UŜytkownik moŝe równieŝ podłączyć klawiaturę lub mysz by móc poruszać się w menu telefonu. Po podłączeniu pendrive a na wyświetlaczu pojawi się stosowna ikona. KaŜdorazowe uŝycie przycisku OK spowoduje zapisanie zdjęcia w pliku o formacie gxv_xxx.uyv. Aby móc przeglądać zdjęcia naleŝy pobrać program XnView : 8. Podłączenie zewnętrznego odbiornika (TV) Wideotelefon posiada gniazda audio/wideo (czincz-rca) umoŝliwiające podłączenie odbiornika zewnętrznego np. TV. Wideo Ŝółty Dźwięk czerwony P biały L Networks Inc. 38

39 9. Strumień wideo (RTSP) Wideotelefon umoŝliwia transmisję sygnału wideo poprzez RTSP. NaleŜy opcję Ustawić na YES. Strumień moŝe być oglądany dzięki np. darmowej aplikacji VLC : Aby wyświetlić obraz wideo naleŝy otworzyć strumień wideo zgodnie z formatem : rtsp://admin:hasło-administratora@adres-ip-wideotelefonu:zdefiniowany-port-rtsp. Uwaga! Jednocześnie strumień wideo RTSP moŝe oglądać tylko 2 uŝytkowników. Zaleca się oglądanie obrazu tylko wewnątrz sieci LAN z uwagi na bezpieczeństwo informacji. JeŜeli zestawione zostanie połączenie głosowe strumień RTSP jest automatycznie wyłączany. JeŜeli abonent zakończy rozmowę naleŝy ponownie włączyć aplikację VLC Viewer (poniewaŝ sesja wygasa po pewnym czasie). Aby ustawić program VLC Viewer zapewniający optymalną jakość obrazu, naleŝy : 1.Udać się do lokalizacji Preferences->Input/Codecs->Demuxers- >H.264 i wybrać Advanced Options. W oknie odnaleźć opcję Frames per Second i ustawić wartość 5 po czym zapisać (save). 2.Udać się do lokalizacji Preferences->Access Modules->Real RTSP i wybrać Advanced Options. W oknie odnaleźć opcję Caching Value (ms) i ustawić wartość 1000 po czym zapisać (save). JeŜeli opóźnienie w odbiorze sygnału wideo będzie zbyt duŝe, naleŝy dostroić wartość zgodnie z uznaniem. 3.JeŜeli komputer jest za NAT em, udać się do lokalizacji Preferences->Demuxers- >Access Modules->RTP/RTSP i wybrać Advanced Options. W oknie zaznaczyć opcję Use RTP over RTSP (TCP) po czym zapisać (save). Networks Inc. 39

40 10. Parametry techniczne Zasilacz : Wejście V AC, 50/60 Hz wyjście 5V DC, 1,2 [A], zgodny z certyfikatem UL Zasilanie Power over Ethernet (PoE) zgodny ze standardem CISCO lub IEEE 802.3af Port LAN/PC Port USB Gniazda Wyświetlacz Diody LED Wymiary Waga : 10/100 Mbps z automatyczną detekcją polaryzacji : 2x USB2.0 : 2,5 mm jack RJ-22 (dla zestawu nagłownego) : 3xRCA (czincz) audio/wideo : 5,6 TFT kolorowy, 180x300 pikseli : kolor zielony i czerwony : 6,5cm x 18cm, 16cm : 1,2 kg Zakres temperatur : 0~40 C Wilgotność : 10% - 95% (bez skraplania się wody) Certyfikaty : FCC / CE / C-Tick Networks Inc. 40

41 11. Ochrona środowiska Instrukcja dotycząca ochrony środowiska Uwaga : To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zuŝytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, Ŝe sprzęt ten, po okresie jego uŝytkowania nie moŝe być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstw domowych. Uwaga: tego sprzętu nie wolno wyrzucać do odpadów komunalnych!!! Wyrób naleŝy utylizować poprzez selektywną zbiórkę w punktach do tego przygotowanych. Właściwe postępowanie ze zuŝytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu Networks Inc. 41
