Konfiguracja telefonu Yealink T20P (v )

Transkrypt

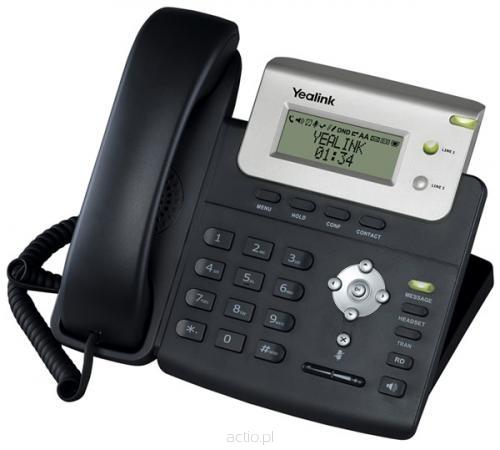

1 Strona 1 Konfiguracja telefonu Yealink T20P (v ) 1. Opis produktu Cechy: 2 konta SIP LCD: 2 linie po 16 znaków 2 programowalne przyciski 5 klawiszy funkcyjnych, IPv6 Power over Ethernet (PoE) 3 stronne połączenie konferencyjne Tryb głośnomówiący Połączenia oczekujące, przekazywanie połączeń, zawieszanie połączeń, wyciszenie Możliwość montażu na ścianie Możliwość podłączenia przewodowych zestawów słuchawkowych 2. Sposób podłączenia urządzenia Telefon należy podłączyć w następującej kolejności: 1) Podłączyć zasilanie. 2) Podłączyć telefon do Internetu. 3) Komputer w sieci LAN (opcjonalnie) umożliwia podłączenie komputera do sieci poprzez telefon.

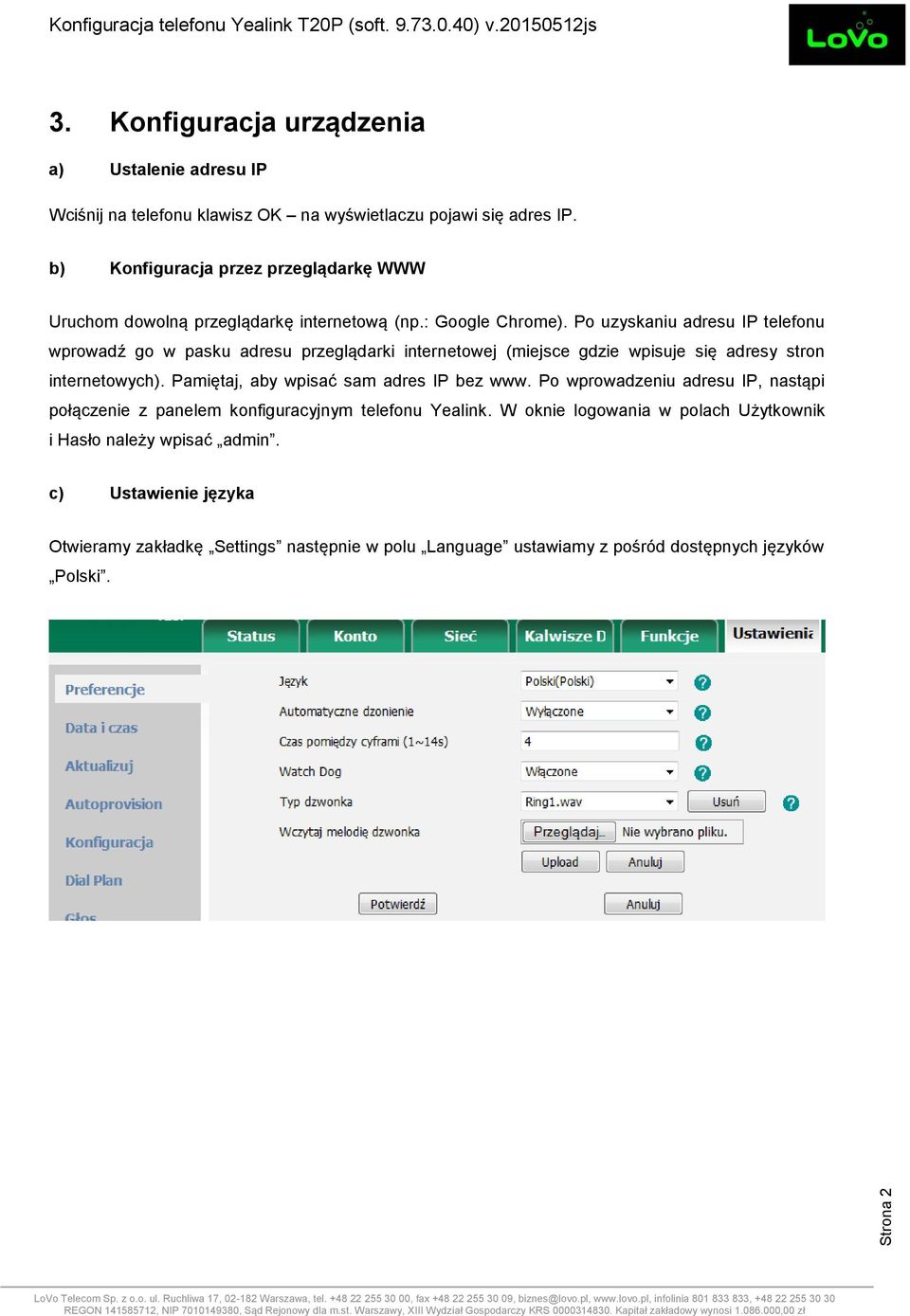

2 Strona 2 3. Konfiguracja urządzenia a) Ustalenie adresu IP Wciśnij na telefonu klawisz OK na wyświetlaczu pojawi się adres IP. b) Konfiguracja przez przeglądarkę WWW Uruchom dowolną przeglądarkę internetową (np.: Google Chrome). Po uzyskaniu adresu IP telefonu wprowadź go w pasku adresu przeglądarki internetowej (miejsce gdzie wpisuje się adresy stron internetowych). Pamiętaj, aby wpisać sam adres IP bez www. Po wprowadzeniu adresu IP, nastąpi połączenie z panelem konfiguracyjnym telefonu Yealink. W oknie logowania w polach Użytkownik i Hasło należy wpisać admin. c) Ustawienie języka Otwieramy zakładkę Settings następnie w polu Language ustawiamy z pośród dostępnych języków Polski.

3 Strona 3 d) Zakładka Konto Przechodzimy do zakładki Konto i uzupełniamy pola w sposób pokazany na poniższym zdjęciu: Aktywność lini Włączone Etykieta Nazwa wyświetlana Nazwa rejestracyjna Nazwa użytkownika Hasło Hasło do terminala (konta SIP) URL serwera Następnie klikamy Potwierdź. Pamiętajmy aby uruchomić konto należy wybrać Włączone w polu Aktywność linii

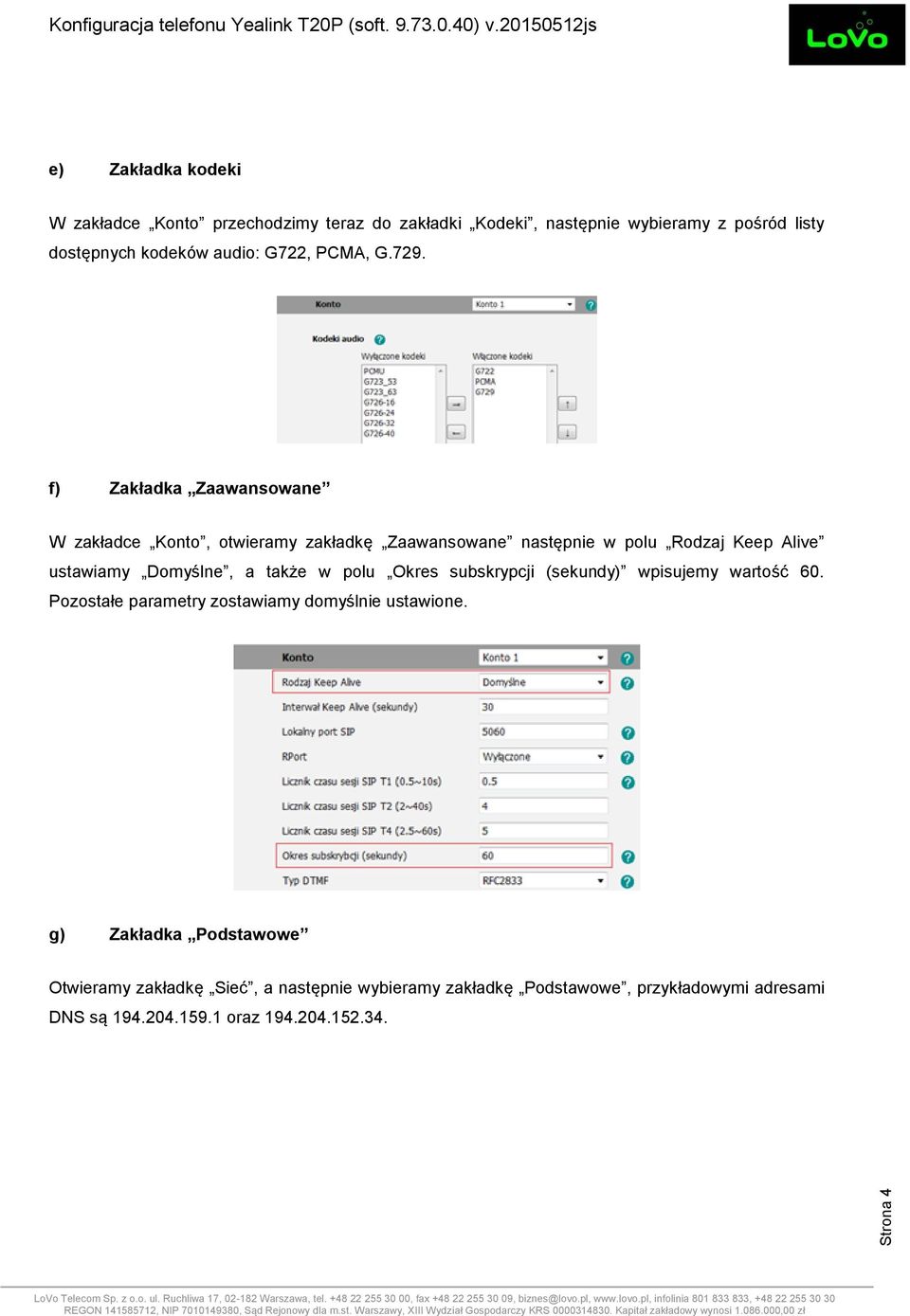

4 Strona 4 e) Zakładka kodeki W zakładce Konto przechodzimy teraz do zakładki Kodeki, następnie wybieramy z pośród listy dostępnych kodeków audio: G722, PCMA, G.729. f) Zakładka Zaawansowane W zakładce Konto, otwieramy zakładkę Zaawansowane następnie w polu Rodzaj Keep Alive ustawiamy Domyślne, a także w polu Okres subskrypcji (sekundy) wpisujemy wartość 60. Pozostałe parametry zostawiamy domyślnie ustawione. g) Zakładka Podstawowe Otwieramy zakładkę Sieć, a następnie wybieramy zakładkę Podstawowe, przykładowymi adresami DNS są oraz

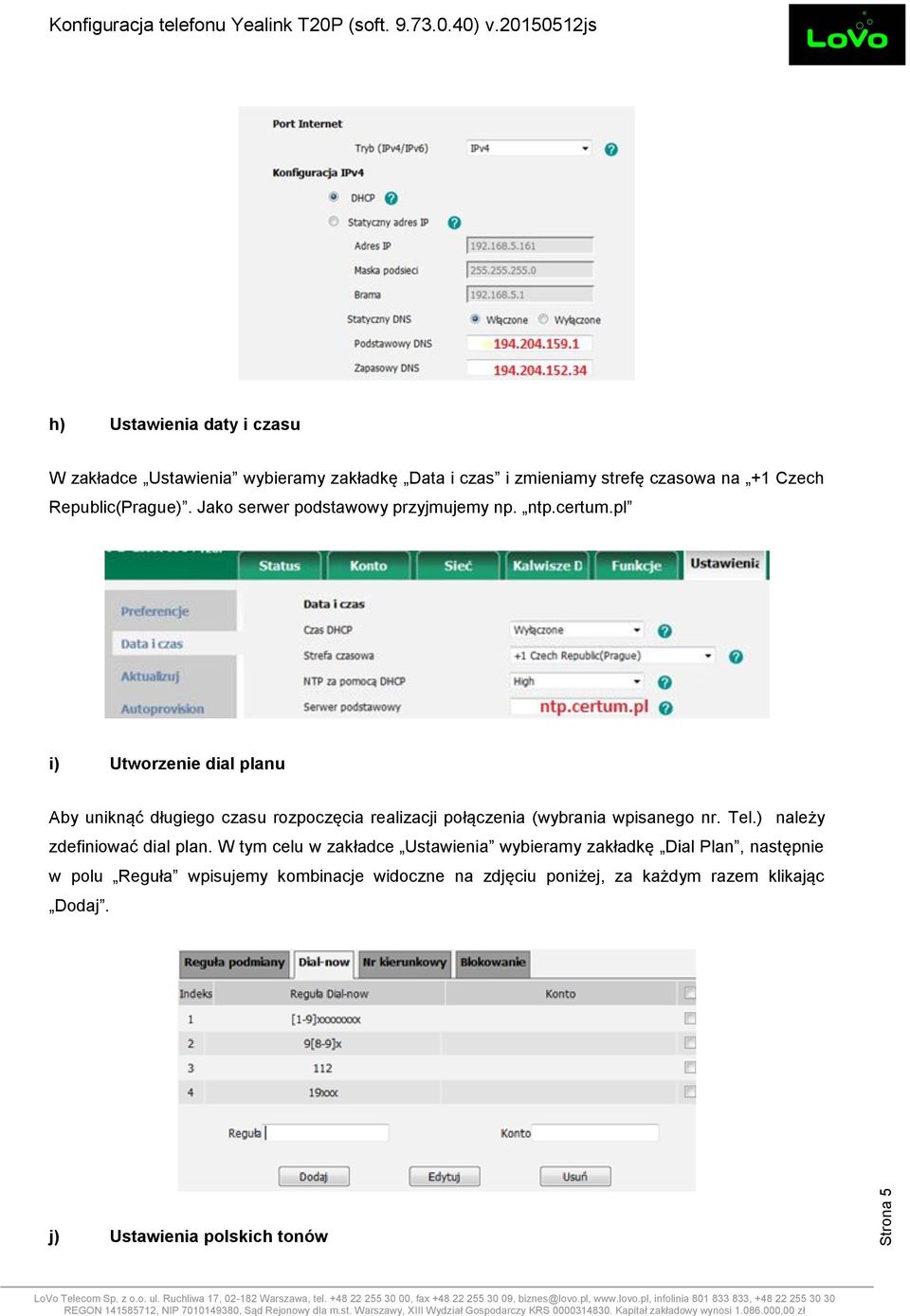

5 Strona 5 h) Ustawienia daty i czasu W zakładce Ustawienia wybieramy zakładkę Data i czas i zmieniamy strefę czasowa na +1 Czech Republic(Prague). Jako serwer podstawowy przyjmujemy np. ntp.certum.pl i) Utworzenie dial planu Aby uniknąć długiego czasu rozpoczęcia realizacji połączenia (wybrania wpisanego nr. Tel.) należy zdefiniować dial plan. W tym celu w zakładce Ustawienia wybieramy zakładkę Dial Plan, następnie w polu Reguła wpisujemy kombinacje widoczne na zdjęciu poniżej, za każdym razem klikając Dodaj. j) Ustawienia polskich tonów

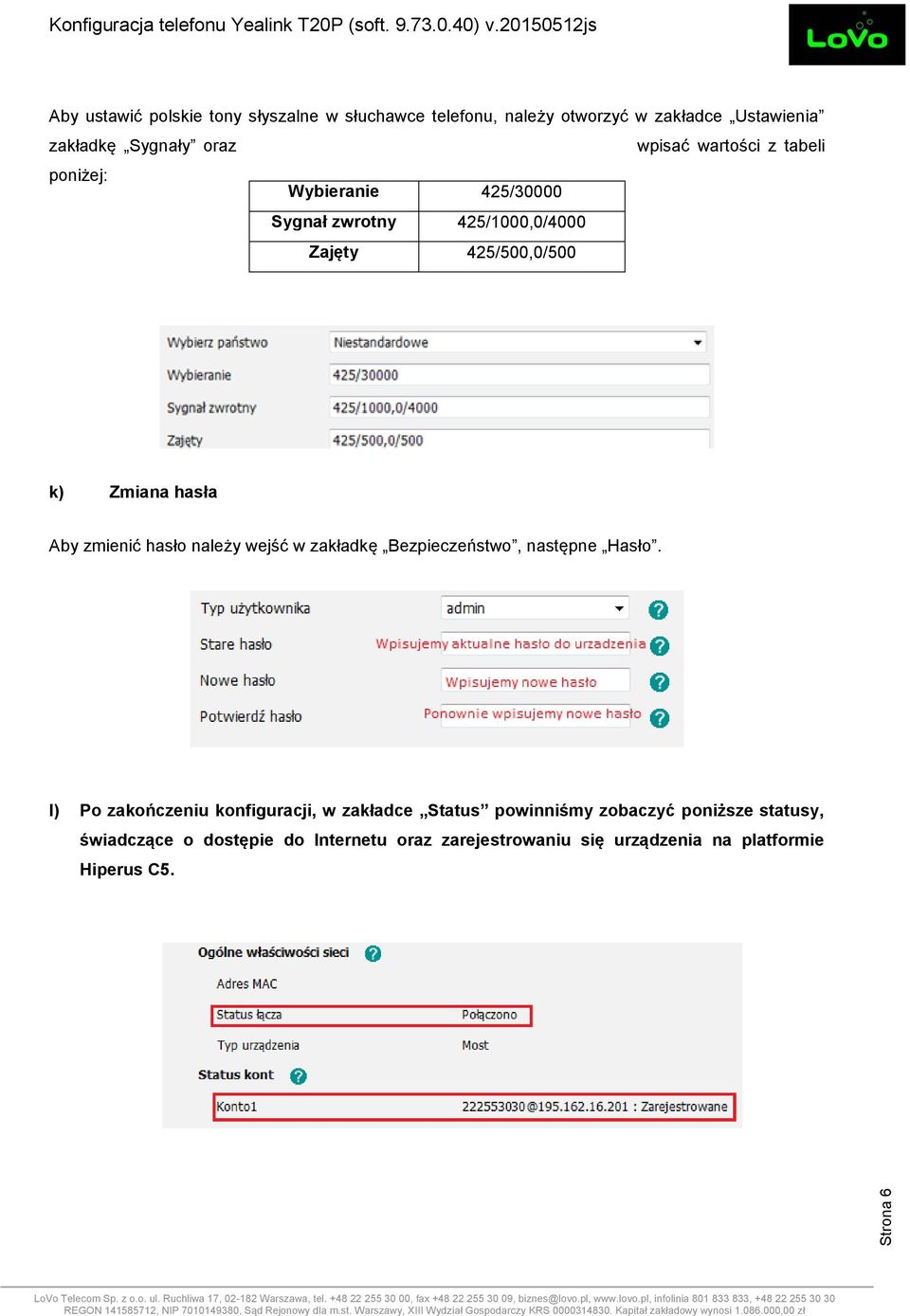

6 Strona 6 Aby ustawić polskie tony słyszalne w słuchawce telefonu, należy otworzyć w zakładce Ustawienia zakładkę Sygnały oraz wpisać wartości z tabeli poniżej: Wybieranie 425/30000 Sygnał zwrotny 425/1000,0/4000 Zajęty 425/500,0/500 k) Zmiana hasła Aby zmienić hasło należy wejść w zakładkę Bezpieczeństwo, następne Hasło. l) Po zakończeniu konfiguracji, w zakładce Status powinniśmy zobaczyć poniższe statusy, świadczące o dostępie do Internetu oraz zarejestrowaniu się urządzenia na platformie Hiperus C5.
