PAP-2T w sieci FreePhone

Transkrypt

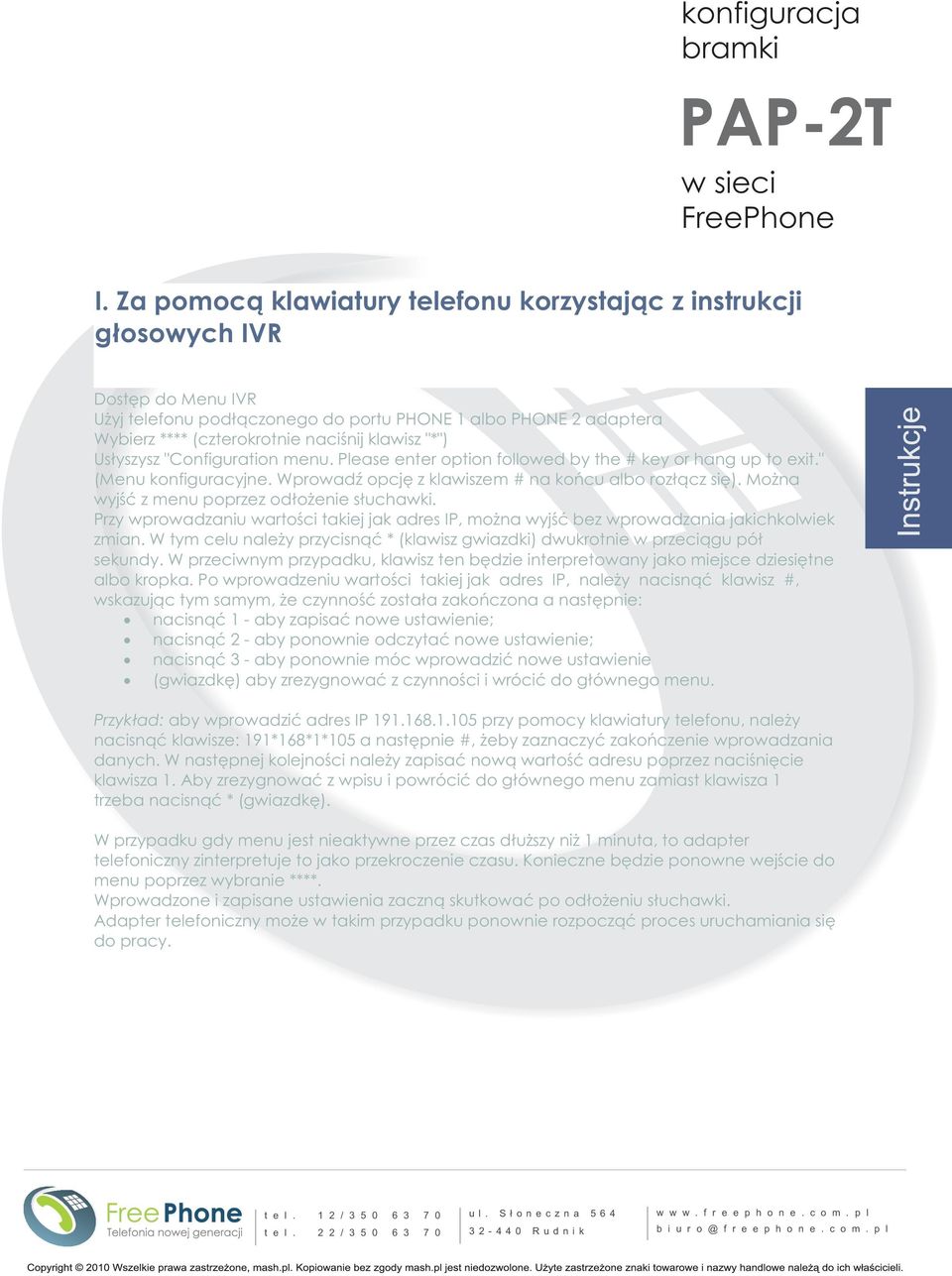

1 konfiguracja bramki w sieci FreePhone I. Za pomocą klawiatury telefonu korzystając z instrukcji głosowych IVR Dostęp do Menu IVR Użyj telefonu podłączonego do portu PHONE 1 albo PHONE 2 adaptera Wybierz **** (czterokrotnie naciśnij klawisz "*") Usłyszysz "Configuration menu. Please enter option followed by the # key or hang up to exit." (Menu konfiguracyjne. opcję z klawiszem # na końcu albo rozłącz się). Można wyjść z menu poprzez odłożenie słuchawki. Przy wprowadzaniu wartości takiej jak adres IP, można wyjść bez wprowadzania jakichkolwiek zmian. W tym celu należy przycisnąć * (klawisz gwiazdki) dwukrotnie w przeciągu pół sekundy. W przeciwnym przypadku, klawisz ten będzie interpretowany jako miejsce dziesiętne albo kropka. Po wprowadzeniu wartości takiej jak adres IP, należy nacisnąć klawisz #, wskazując tym samym, że czynność została zakończona a następnie: nacisnąć 1 - aby zapisać nowe ustawienie; nacisnąć 2 - aby ponownie odczytać nowe ustawienie; nacisnąć 3 - aby ponownie móc wprowadzić nowe ustawienie (gwiazdkę) aby zrezygnować z czynności i wrócić do głównego menu. Przykład: aby wprowadzić adres IP przy pomocy klawiatury telefonu, należy nacisnąć klawisze: 191*168*1*105 a następnie #, żeby zaznaczyć zakończenie wprowadzania danych. W następnej kolejności należy zapisać nową wartość adresu poprzez naciśnięcie klawisza 1. Aby zrezygnować z wpisu i powrócić do głównego menu zamiast klawisza 1 trzeba nacisnąć * (gwiazdkę). W przypadku gdy menu jest nieaktywne przez czas dłuższy niż 1 minuta, to adapter telefoniczny zinterpretuje to jako przekroczenie czasu. Konieczne będzie ponowne wejście do menu poprzez wybranie ****. Wprowadzone i zapisane ustawienia zaczną skutkować po odłożeniu słuchawki. Adapter telefoniczny może w takim przypadku ponownie rozpocząć proces uruchamiania się do pracy. 1 2 / / 3 5 0

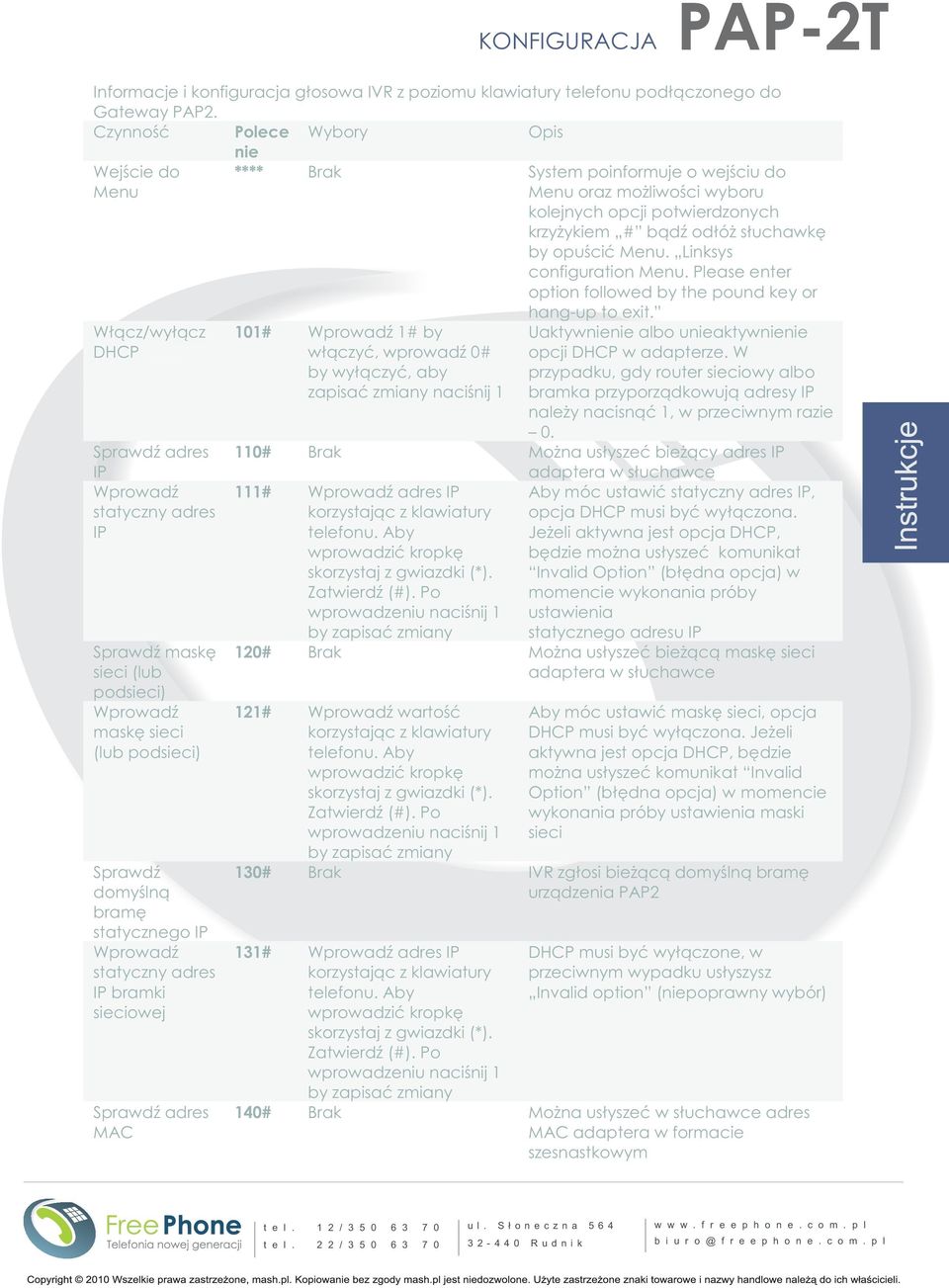

2 KONFIGURACJA Informacje i konfiguracja głosowa IVR z poziomu klawiatury telefonu podłączonego do Gateway PAP2. Czynność Polece Wybory Opis nie Wejście do Menu **** Brak System poinformuje o wejściu do Menu oraz możliwości wyboru kolejnych opcji potwierdzonych krzyżykiem # bądź odłóż słuchawkę by opuścić Menu. Linksys configuration Menu. Please enter option followed by the pound key or Włącz/wyłącz DHCP Sprawdź adres IP statyczny adres IP Sprawdź maskę sieci (lub podsieci) maskę sieci (lub podsieci) Sprawdź domyślną bramę statycznego IP statyczny adres IP bramki sieciowej Sprawdź adres MAC 101# 1# by włączyć, wprowadź 0# by wyłączyć, aby zapisać zmiany naciśnij 1 hang-up to exit. Uaktywnienie albo unieaktywnienie opcji DHCP w adapterze. W przypadku, gdy router sieciowy albo bramka przyporządkowują adresy IP należy nacisnąć 1, w przeciwnym razie # Brak Można usłyszeć bieżący adres IP adaptera w słuchawce 111# adres IP Aby móc ustawić statyczny adres IP, korzystając z klawiatury opcja DHCP musi być wyłączona. telefonu. Aby Jeżeli aktywna jest opcja DHCP, wprowadzić kropkę będzie można usłyszeć komunikat skorzystaj z gwiazdki (*). Invalid Option (błędna opcja) w Zatwierdź (#). Po momencie wykonania próby wprowadzeniu naciśnij 1 ustawienia by zapisać zmiany statycznego adresu IP 120# Brak Można usłyszeć bieżącą maskę sieci adaptera w słuchawce 121# wartość korzystając z klawiatury telefonu. Aby wprowadzić kropkę skorzystaj z gwiazdki (*). Zatwierdź (#). Po wprowadzeniu naciśnij 1 by zapisać zmiany Aby móc ustawić maskę sieci, opcja DHCP musi być wyłączona. Jeżeli aktywna jest opcja DHCP, będzie można usłyszeć komunikat Invalid Option (błędna opcja) w momencie wykonania próby ustawienia maski sieci 130# Brak IVR zgłosi bieżącą domyślną bramę urządzenia PAP2 131# adres IP korzystając z klawiatury telefonu. Aby wprowadzić kropkę skorzystaj z gwiazdki (*). Zatwierdź (#). Po wprowadzeniu naciśnij 1 by zapisać zmiany DHCP musi być wyłączone, w przeciwnym wypadku usłyszysz Invalid option (niepoprawny wybór) 140# Brak Można usłyszeć w słuchawce adres MAC adaptera w formacie szesnastkowym 1 2 / / 3 5 0

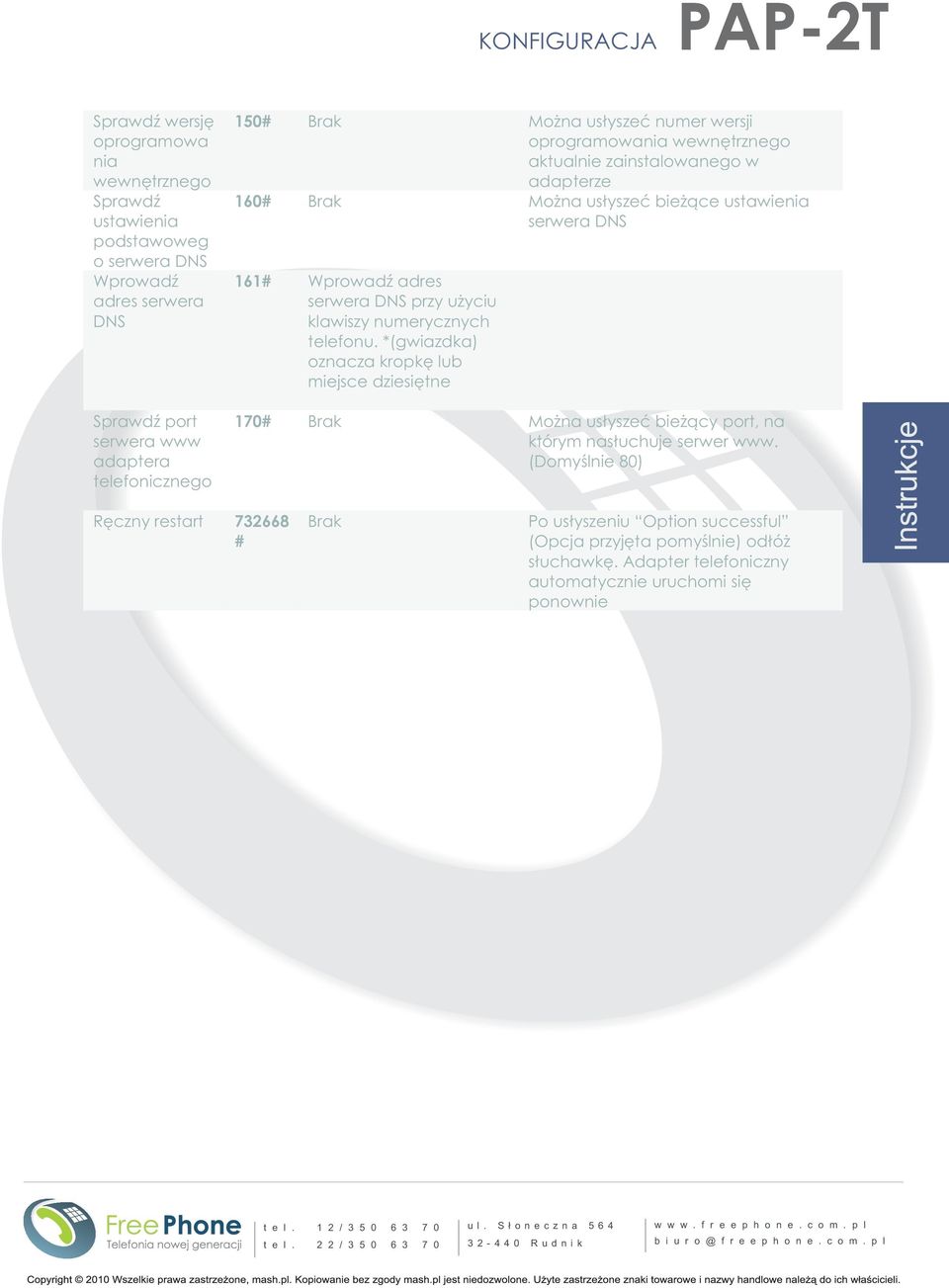

3 KONFIGURACJA Sprawdź wersję oprogramowa nia wewnętrznego Sprawdź ustawienia podstawoweg o serwera DNS adres serwera DNS Sprawdź port serwera www adaptera telefonicznego 150# Brak Można usłyszeć numer wersji oprogramowania wewnętrznego aktualnie zainstalowanego w adapterze 160# Brak Można usłyszeć bieżące ustawienia serwera DNS 161# adres serwera DNS przy użyciu klawiszy numerycznych telefonu. *(gwiazdka) oznacza kropkę lub miejsce dziesiętne 170# Brak Można usłyszeć bieżący port, na którym nasłuchuje serwer www. (Domyślnie 80) Ręczny restart # Brak Po usłyszeniu Option successful (Opcja przyjęta pomyślnie) odłóż słuchawkę. Adapter telefoniczny automatycznie uruchomi się ponownie 1 2 / / 3 5 0

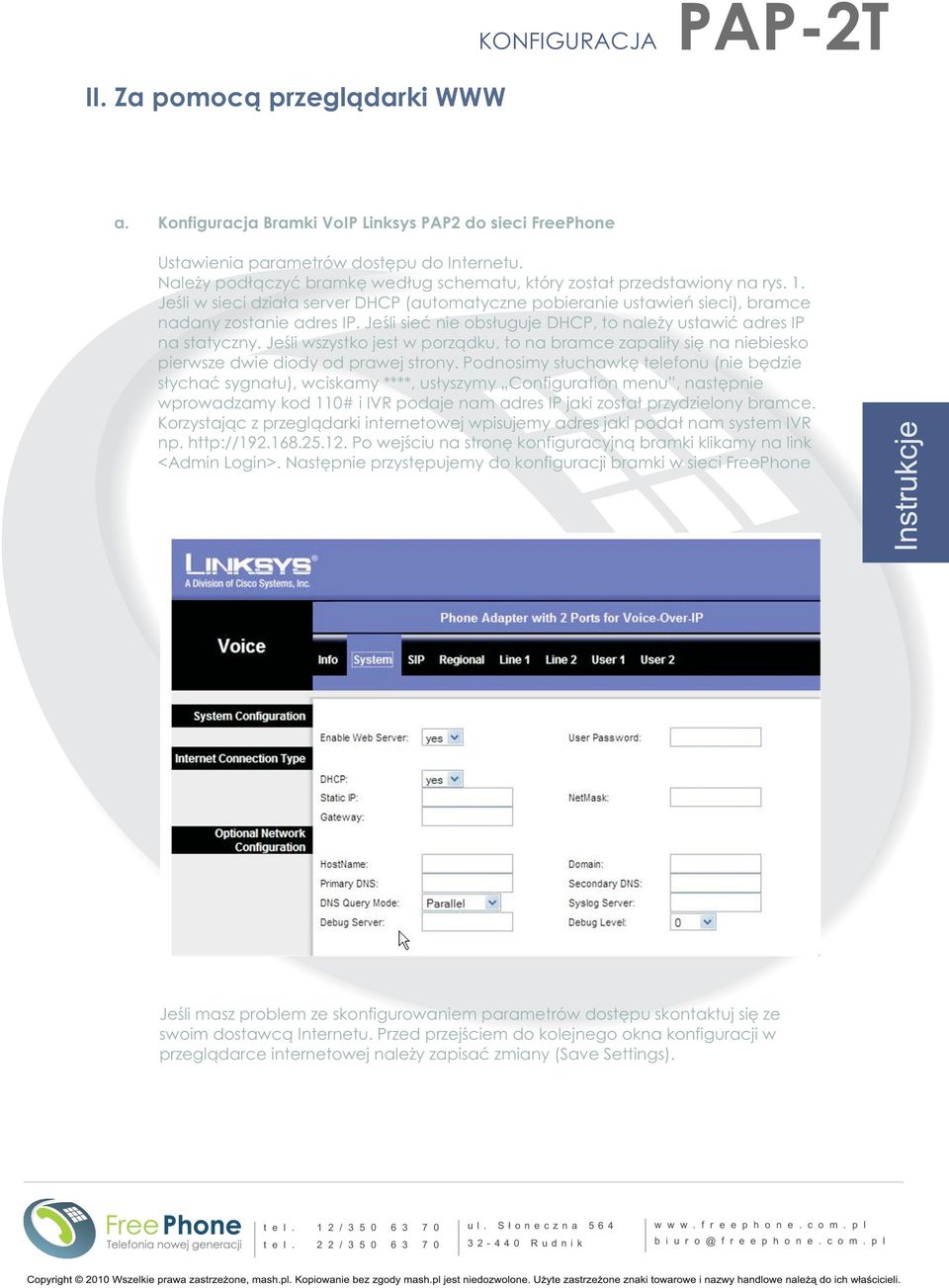

4 KONFIGURACJA II. Za pomocą przeglądarki WWW a. Konfiguracja Bramki VoIP Linksys PAP2 do sieci FreePhone Ustawienia parametrów dostępu do Internetu. Należy podłączyć bramkę według schematu, który został przedstawiony na rys. 1. Jeśli w sieci działa server DHCP (automatyczne pobieranie ustawień sieci), bramce nadany zostanie adres IP. Jeśli sieć nie obsługuje DHCP, to należy ustawić adres IP na statyczny. Jeśli wszystko jest w porządku, to na bramce zapaliły się na niebiesko pierwsze dwie diody od prawej strony. Podnosimy słuchawkę telefonu (nie będzie słychać sygnału), wciskamy ****, usłyszymy Configuration menu, następnie wprowadzamy kod 110# i IVR podaje nam adres IP jaki został przydzielony bramce. Korzystając z przeglądarki internetowej wpisujemy adres jaki podał nam system IVR np. Po wejściu na stronę konfiguracyjną bramki klikamy na link <Admin Login>. Następnie przystępujemy do konfiguracji bramki w sieci FreePhone Jeśli masz problem ze skonfigurowaniem parametrów dostępu skontaktuj się ze swoim dostawcą Internetu. Przed przejściem do kolejnego okna konfiguracji w przeglądarce internetowej należy zapisać zmiany (Save Settings). 1 2 / u l. 2 2 / S ł o n e c z n a R u d n i k 5 6 4

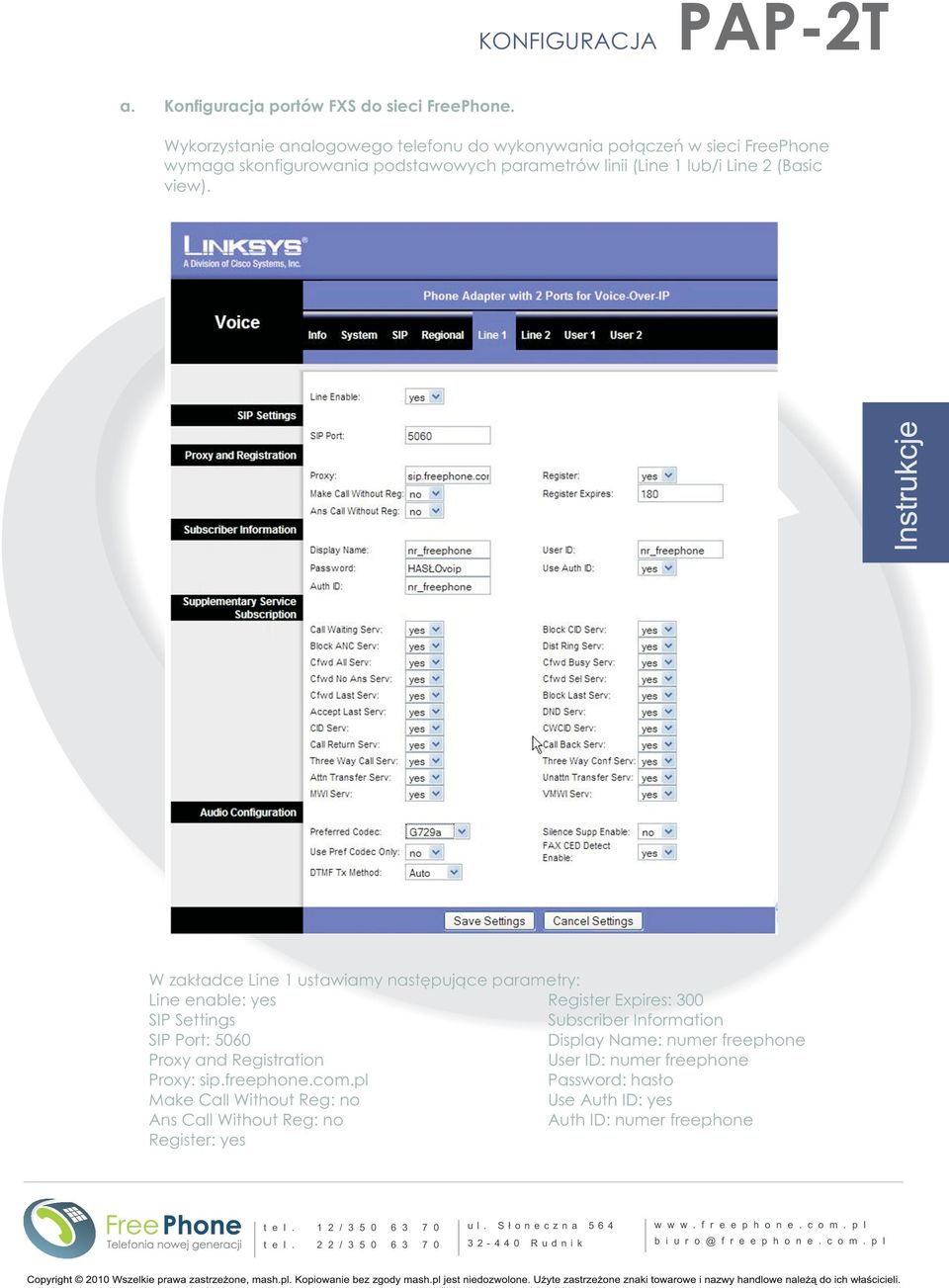

5 KONFIGURACJA a. Konfiguracja portów FXS do sieci FreePhone. Wykorzystanie analogowego telefonu do wykonywania połączeń w sieci FreePhone wymaga skonfigurowania podstawowych parametrów linii (Line 1 lub/i Line 2 (Basic view). W zakładce Line 1 ustawiamy następujące parametry: Register Expires: 300 Line enable: yes Subscriber Information SIP Settings Display Name: numer freephone SIP Port: 5060 User ID: numer freephone Proxy and Registration Password: hasło Proxy: sip.freephone.com.pl Use Auth ID: yes Make Call Without Reg: no Auth ID: numer freephone Ans Call Without Reg: no Register: yes 1 2 / u l. 2 2 / S ł o n e c z n a R u d n i k 5 6 4

6 KONFIGURACJA Pozostaje jeszcze wybrać jeszcze sposób kodowania głosu (Line 1/ Audio Configuration) W zakładce Line 1 ustawiamy następujące parametry: Line enable: yes Register Expires: 300 SIP Settings Subscriber Information SIP Port: 5060 Display Name: numer freephone Proxy and Registration User ID: numer freephone Proxy: sip.freephone.com.pl Password: hasło Make Call Without Reg: no Use Auth ID: yes Ans Call Without Reg: no Auth ID: numer freephone Register: yes Rys. 5. Zakładka SIP konfiguracja STUN Server Aby wprowadzić adres serwera STUN należy przełączyć się do widoku zaawansowanego (switch to advanced view). W zakładce SIP w polach NAT Support Parameters należy wprowadzić: STUN Enable: Yes STUN Server: stun.freephone.com.pl 1 2 / u l. 2 2 / S ł o n e c z n a R u d n i k 5 6 4

7 KONFIGURACJA Jeżeli wszystko przeprowadziliśmy prawidłowo to dioda line1 (lub line2) powinny zapalić się na stałe. Teraz po podłączeniu do aktywnego portu (line1 lub line2) możemy rozpocząć rozmowy. 1 2 / / 3 5 0
