1 TELEFON GXP2110 / GXP2120 SZYBKI START

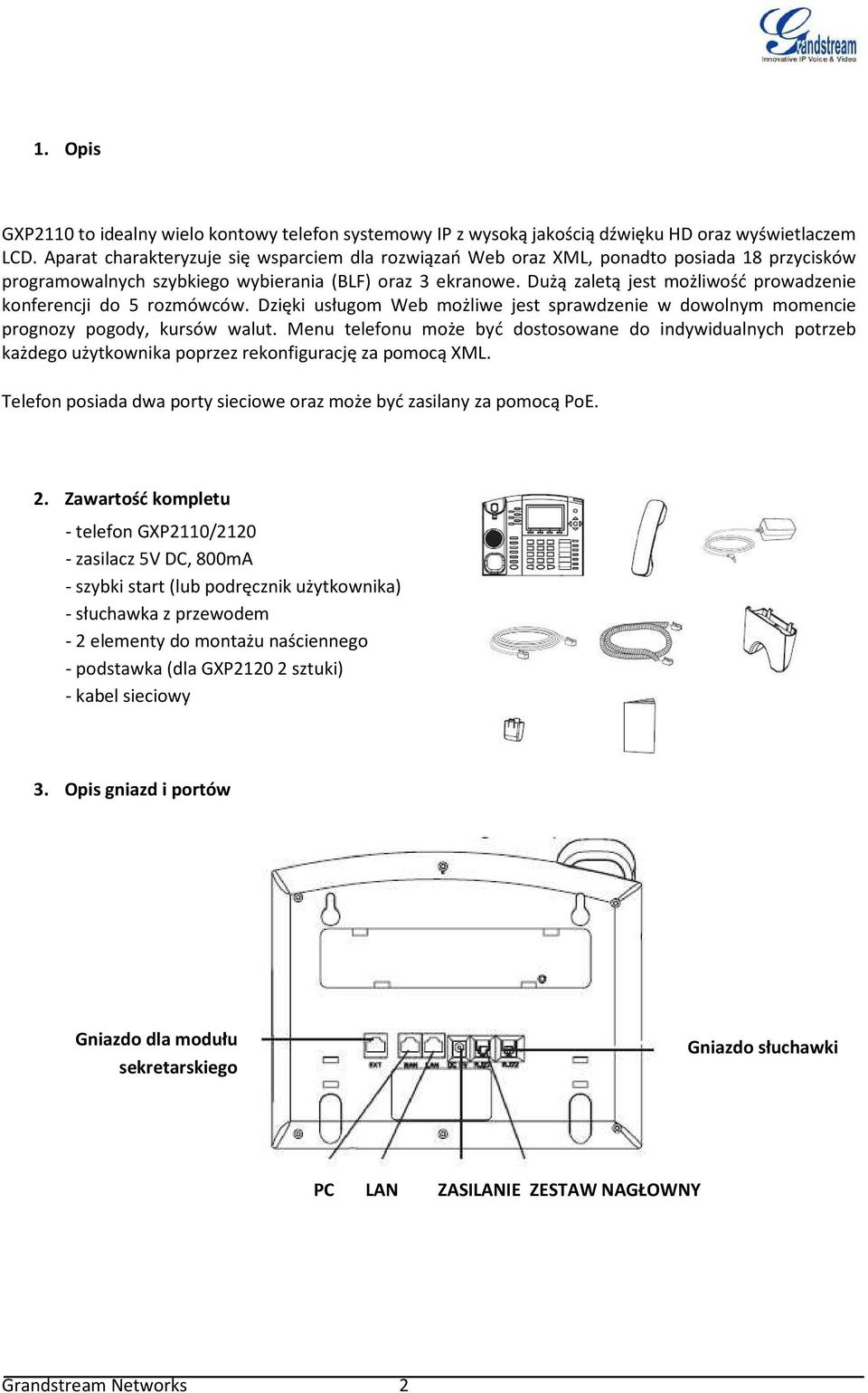

2 1. Opis GXP2110 to idealny wielo kontowy telefon systemowy IP z wysoką jakością dźwięku HD oraz wyświetlaczem LCD. Aparat charakteryzuje się wsparciem dla rozwiązań Web oraz XML, ponadto posiada 18 przycisków programowalnych szybkiego wybierania (BLF) oraz 3 ekranowe. Dużą zaletą jest możliwość prowadzenie konferencji do 5 rozmówców. Dzięki usługom Web możliwe jest sprawdzenie w dowolnym momencie prognozy pogody, kursów walut. Menu telefonu może być dostosowane do indywidualnych potrzeb każdego użytkownika poprzez rekonfigurację za pomocą XML. Telefon posiada dwa porty sieciowe oraz może być zasilany za pomocą PoE. 2. Zawartość kompletu - telefon GXP2110/ zasilacz 5V DC, 800mA - szybki start (lub podręcznik użytkownika) - słuchawka z przewodem - 2 elementy do montażu naściennego - podstawka (dla GXP sztuki) - kabel sieciowy 3. Opis gniazd i portów Gniazdo dla modułu sekretarskiego Gniazdo słuchawki PC LAN ZASILANIE ZESTAW NAGŁOWNY Grandstream Networks 2

Dużą zaletą jest możliwość prowadzenie konferencji do 5 rozmówców. Dzięki usługom Web możliwe jest sprawdzenie w dowolnym momencie prognozy pogody, kursów walut.

3 4. Przed podłączeniem Nie wolno wyłączać i włączać urządzenia kiedy wczytywany lub aktualizowany jest firmware (diody migają). Należy używać zasilacza załączonego do kompletu. Używanie innego zasilacza może spowodować uszkodzenie telefonu. 5. Montaż Telefon może być zamontowany na ścianie lub może stać na biurku dzięki podstawce. Otwory dla montażu naściennego Otwory dla podstawki Otwory na dystanse kiedy telefon zamontowany jest na ścianie Jeżeli telefon zamontowany jest na ścianie, należy wieszak słuchawki ustawić w odpowiedniej pozycji. Wieszak słuchawki Montaż naścienny Telefon na biurku Grandstream Networks 3

Montaż Telefon może być zamontowany na ścianie lub może stać na biurku dzięki podstawce.

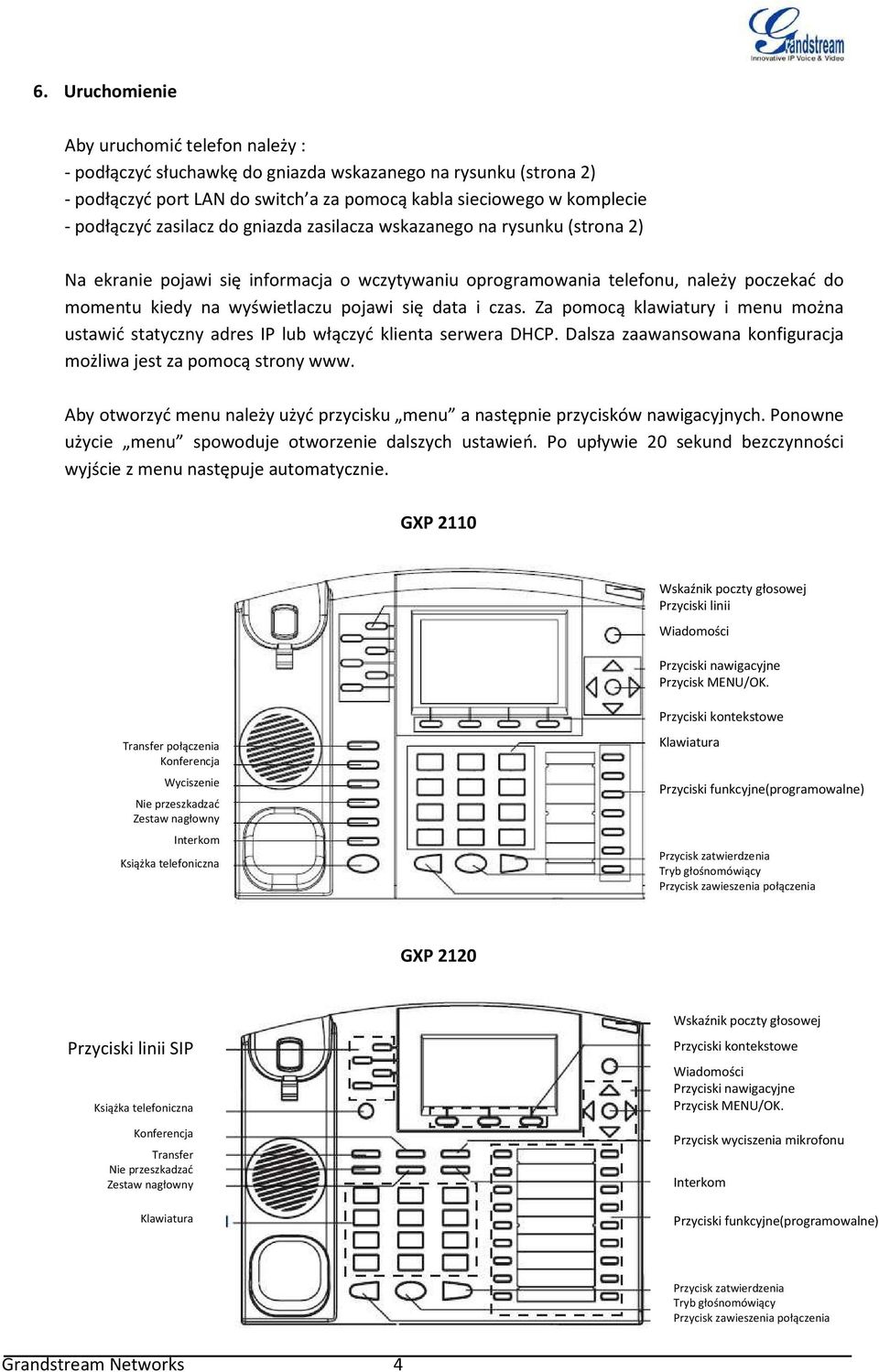

4 6. Uruchomienie Aby uruchomić telefon należy : - podłączyć słuchawkę do gniazda wskazanego na rysunku (strona 2) - podłączyć port LAN do switch a za pomocą kabla sieciowego w komplecie - podłączyć zasilacz do gniazda zasilacza wskazanego na rysunku (strona 2) Na ekranie pojawi się informacja o wczytywaniu oprogramowania telefonu, należy poczekać do momentu kiedy na wyświetlaczu pojawi się data i czas. Za pomocą klawiatury i menu można ustawić statyczny adres IP lub włączyć klienta serwera DHCP. Dalsza zaawansowana konfiguracja możliwa jest za pomocą strony www. Aby otworzyć menu należy użyć przycisku menu a następnie przycisków nawigacyjnych. Ponowne użycie menu spowoduje otworzenie dalszych ustawień. Po upływie 20 sekund bezczynności wyjście z menu następuje automatycznie. GXP 2110 Wskaźnik poczty głosowej Przyciski linii Wiadomości Przyciski nawigacyjne Przycisk MENU/OK. Transfer połączenia Konferencja Wyciszenie Nie przeszkadzać Zestaw nagłowny Interkom Książka telefoniczna Przyciski kontekstowe Klawiatura Przyciski funkcyjne(programowalne) Przycisk zatwierdzenia Tryb głośnomówiący Przycisk zawieszenia połączenia GXP 2120 Przyciski linii SIP Książka telefoniczna Konferencja Transfer Nie przeszkadzać Zestaw nagłowny Klawiatura Wskaźnik poczty głosowej Przyciski kontekstowe Wiadomości Przyciski nawigacyjne Przycisk MENU/OK. Przycisk wyciszenia mikrofonu Interkom Przyciski funkcyjne(programowalne) Przycisk zatwierdzenia Tryb głośnomówiący Przycisk zawieszenia połączenia Grandstream Networks 4

i czas. Za pomocą klawiatury i menu można ustawić statyczny adres IP lub włączyć klienta serwera DHCP. Dalsza zaawansowana konfiguracja możliwa jest za pomocą strony www.

5 UWAGA! Jeżeli posiadany przełącznik (switch) lub router nie wspierają PoE), można zaopatrzyć się w adapter PoE, który najczęściej podłączany jest pomiędzy port przełącznika a port LAN telefonu celem dostarczenia zasilania na 2 dedykowane pary okablowania typu skrętka. 7. Konfiguracja www Telefon GXP2110/2120 zarządzany jest z poziomu przeglądarki www. Aby otworzyć interfejs konfiguracyjny, należy : - podłączyć zasilanie - podłączyć komputer do tego samego segmentu sieci LAN gdzie podłączony jest telefon, - skonfigurować połączenie sieciowe na komputerze z zakresu (IP: XXX z maską podsieci : ), - upewnić się że telefon jest podłączony do siec - w menu telefonu ustawić statyczny adres IP z zakresu XXX i tą samą maską podsieci co PC - otworzyć przeglądarkę internetową np. FireFox lub IE, - wprowadzić ustawiony wcześniej adres IP telefonu w przeglądarce, - wprowadzić login admin (administratora-pełen dostęp) lub 1234 (użytkownika-dostęp ograniczony). 8. Konfiguracja profilu SIP MENU Możliwe jest wprowadzenie ustawień profilu SIP z poziomu menu i przycisków nawigacyjnych. W tym celu należy otworzyć menu i udać się do Config gdzie znajdują się ustawienia : - SIP proxy - Outbound proxy - SIP User ID, SIP Auth ID, SIP Password Dane profilu SIP dostarcza operator VoIP. Grandstream Networks 5

dostarczenia zasilania na 2 dedykowane pary okablowania typu skrętka. 7. Konfiguracja www Telefon GXP2110/2120 zarządzany jest z poziomu przeglądarki www.

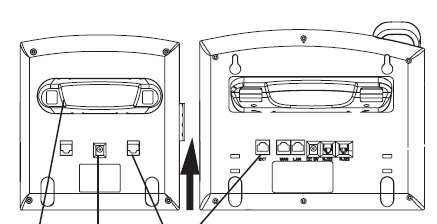

9. Podłączenie modułu sekretarskiego Moduł sekretarski to element dodatkowy dla telefonów GXP2110/2120 umożliwiający kontrolę stanu aktywności pozostałych abonentów sieci telefonicznej IP.

Aby podłączyć moduł sekretarskie, należy Podstawka Zasilanie Porty umożliwiające podłączenie modułu sekretarskiego - odpowiednio wsunąć moduł w szynę w telefonie (jak na rysunku) - podłączyć moduł

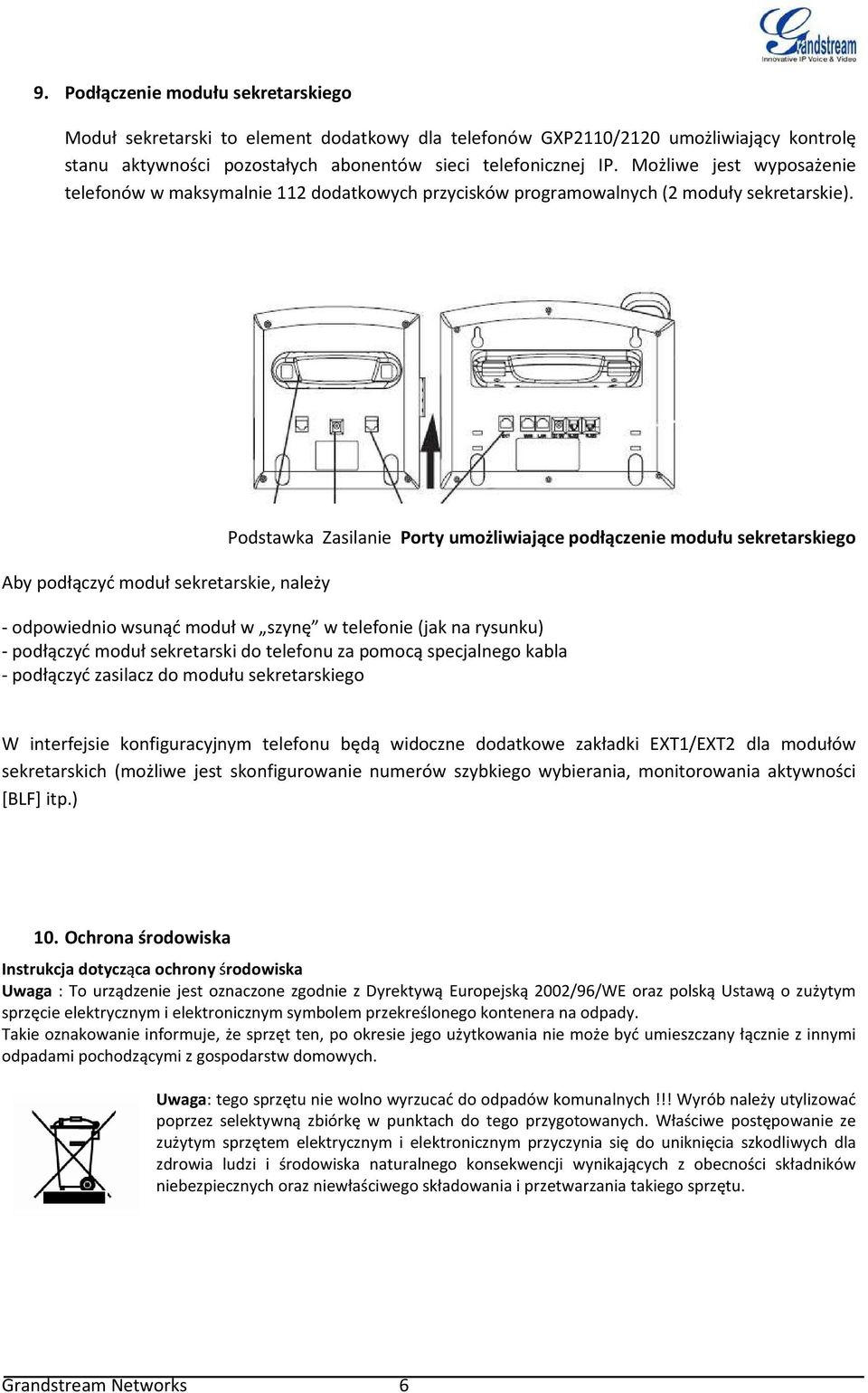

6 9. Podłączenie modułu sekretarskiego Moduł sekretarski to element dodatkowy dla telefonów GXP2110/2120 umożliwiający kontrolę stanu aktywności pozostałych abonentów sieci telefonicznej IP. Możliwe jest wyposażenie telefonów w maksymalnie 112 dodatkowych przycisków programowalnych (2 moduły sekretarskie). Aby podłączyć moduł sekretarskie, należy Podstawka Zasilanie Porty umożliwiające podłączenie modułu sekretarskiego - odpowiednio wsunąć moduł w szynę w telefonie (jak na rysunku) - podłączyć moduł sekretarski do telefonu za pomocą specjalnego kabla - podłączyć zasilacz do modułu sekretarskiego W interfejsie konfiguracyjnym telefonu będą widoczne dodatkowe zakładki EXT1/EXT2 dla modułów sekretarskich (możliwe jest skonfigurowanie numerów szybkiego wybierania, monitorowania aktywności [BLF] itp.) 10. Ochrona środowiska Instrukcja dotycząca ochrony środowiska Uwaga : To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstw domowych. Uwaga: tego sprzętu nie wolno wyrzucać do odpadów komunalnych!!! Wyrób należy utylizować poprzez selektywną zbiórkę w punktach do tego przygotowanych. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Grandstream Networks 6
