1 Strona 1 PODŁĄCZENIE I KONFIGURACJA APARATU SIEMENS GIGASET A510IP (v ) 1. Opis produktu: Gigaset A-510 IP telefon bezprzewodowy Dect z systemem głośnomówiącym i identyfikacją System głośnomówiący 3 rozmowy jednocześnie (2 VoIP + 1 PSTN) Obsługa 6 słuchawek i 6 kont VoIP Obsługa do 6 kont SIP Przypisywanie kont SIP do poszczególnych słuchawek Możliwość wyboru linii przed każdym połączeniem Obsługa Łatwa konfiguracja przez interfejs Web Identyfikacja abonenta wywołującego Menu w języku polskim Dwa tryby: łatwy wybór sieci stacjonarnej lub internetowej (PSTN i VoIP) Jakość dźwięku HD 2. Podłączenie urządzenia 1. Przygotuj słuchawkę: włóż akumulatory. 2. Podłącz zasilacz do ładowarki i naładuj akumulatory. 3. Podłącz stację bazową do sieci telefonicznej i zasilania.

Obsługa do 6 kont SIP Przypisywanie kont SIP do poszczególnych słuchawek Możliwość wyboru linii przed każdym połączeniem Obsługa e-mail Łatwa konfiguracja przez interfejs Web Identyfikacja

2 Strona 2 4. W celu połączenia stacji bazowej z Internetem podłącz ją do routera (do routera i modemu lub routera z wbudowanym modemem). 5. Podłączony komputer w sieci LAN (opcjonalnie) umożliwia dodatkowe konfigurowanie stacji bazowej. 3. Konfiguracja telefonu VoIP a) ustalenie adresu IP Naciśnij świecący się na niebiesko przycisk na bazie telefonu. Na wyświetlaczu słuchawki wyświetli się adres IP bazy. Wpisz odczytany adres w pasku adresu przeglądarki internetowej, wyświetli się strona web. b) konfiguracja w przeglądarce Wybieramy język, a w polu Wprowadź systemowy kod PIN wpisujemy 0000 (cztery zera) i klikamy OK. Aktualizacja oprogramowania firmware odbywa się automatycznie poprzez interfejs web lub z poziomu słuchawki telefonu: Menu -> Ustawienia -> System -> Aktualizacja oprogramowania Warunkami wykonania aktualizacji są: Nie jest prowadzona żadna rozmowa. Nie jest wykonywane żadne połączenie wewnętrzne między zarejestrowanymi słuchawkami. Z żadnej innej słuchawki nie otwarto menu stacji bazowej.

Konfiguracja telefonu VoIP a) ustalenie adresu IP Naciśnij świecący się na niebiesko przycisk na bazie telefonu. Na wyświetlaczu słuchawki wyświetli się adres IP bazy.

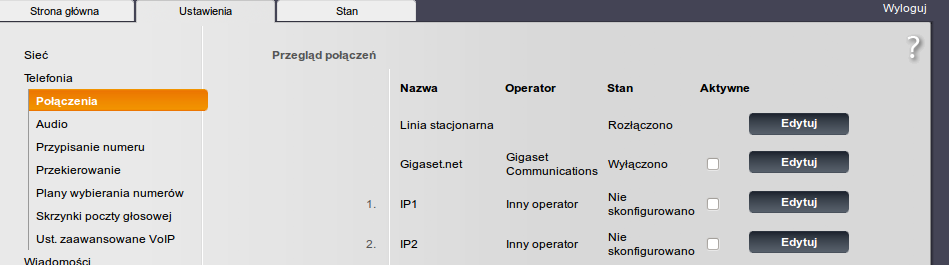

3 Strona 3 c) zakładka Połączenia Przechodzimy do zakładki Ustawienia -> Telefonia -> Połączenia W pozycji 1. IP1 klikamy Edytuj następnie klikamy Ustawiania zaawansowane

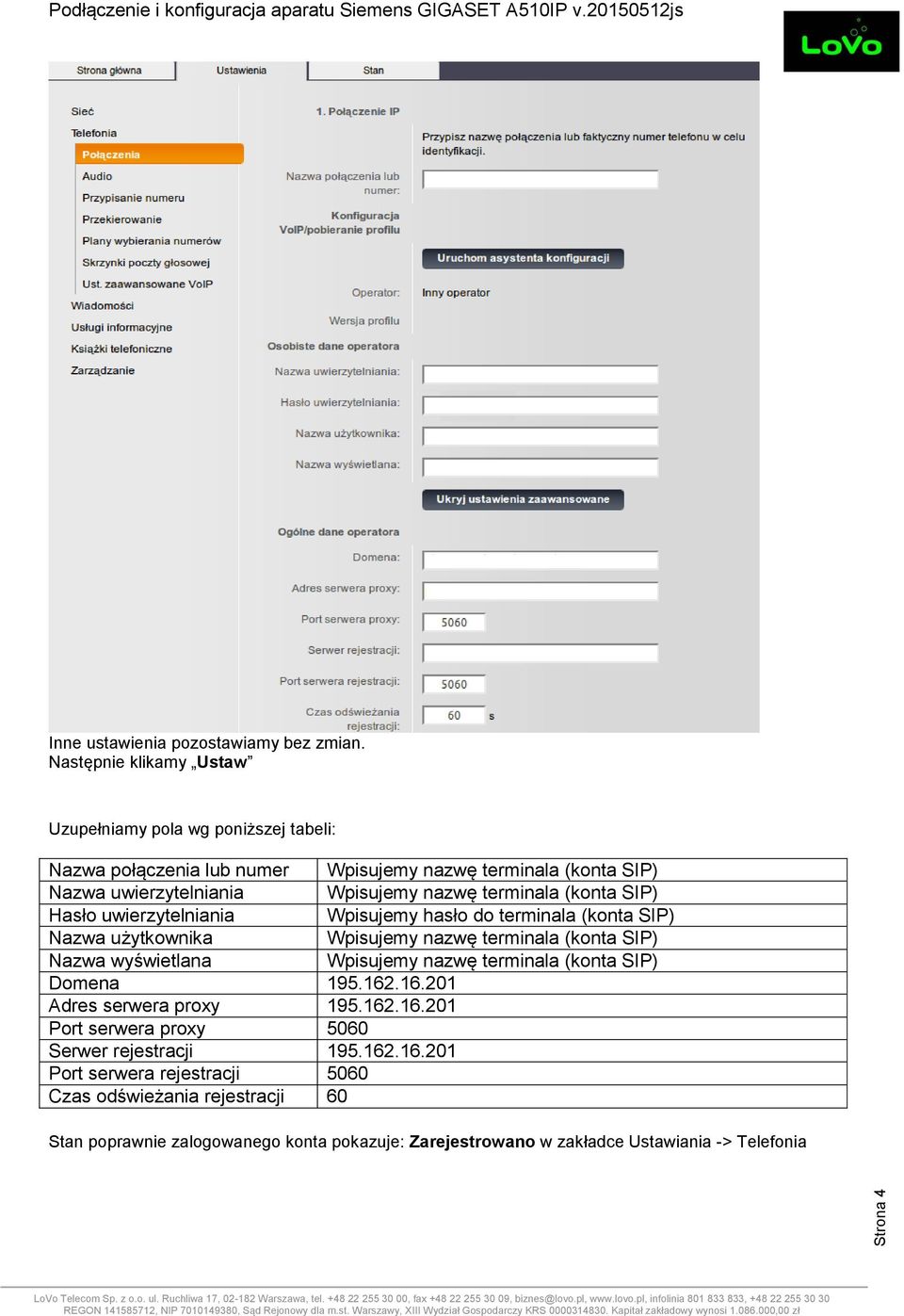

4 Strona 4 Inne ustawienia pozostawiamy bez zmian. Następnie klikamy Ustaw Uzupełniamy pola wg poniższej tabeli: Nazwa połączenia lub numer Wpisujemy nazwę terminala (konta SIP) Nazwa uwierzytelniania Wpisujemy nazwę terminala (konta SIP) Hasło uwierzytelniania Wpisujemy hasło do terminala (konta SIP) Nazwa użytkownika Wpisujemy nazwę terminala (konta SIP) Nazwa wyświetlana Wpisujemy nazwę terminala (konta SIP) Domena Adres serwera proxy Port serwera proxy 5060 Serwer rejestracji Port serwera rejestracji 5060 Czas odświeżania rejestracji 60 Stan poprawnie zalogowanego konta pokazuje: Zarejestrowano w zakładce Ustawiania -> Telefonia

terminala (konta SIP) Hasło uwierzytelniania Wpisujemy hasło do terminala (konta SIP) Nazwa użytkownika Wpisujemy nazwę terminala (konta SIP) Nazwa wyświetlana Wpisujemy

Strona 5 d) zakładka Audio Wchodzimy do zakładki Ustawienia -> Telefonia -> Audio -> Pokaż ustawienia zaawansowane i ustawiamy kodeki wg poniższej ilustracji: Głośność dla konta VoIP: Normalna.

5 Strona 5 d) zakładka Audio Wchodzimy do zakładki Ustawienia -> Telefonia -> Audio -> Pokaż ustawienia zaawansowane i ustawiamy kodeki wg poniższej ilustracji: Głośność dla konta VoIP: Normalna. Wybrane kodery-dekodery: G.722, G.711a law, G.729. Inne ustawienia pozostawiamy bez zmian. Następnie klikamy Ustaw. e) zakładka Przypisanie numeru Zakładka Przypisanie numeru służy do definiowania połączeń przychodzących / wychodzących dla każdej z zarejestrowanych słuchawek. Przy większej ilości słuchawek domyślnie wszystkie słuchawki zarejestrowane do bazy dzwonią razem niezależnie od tego czy zostały skonfigurowane pod różne konta VoIP. Aby każda słuchawka działała niezależnie musimy zaznaczyć pojedyncze odpowiednie pozycje dla połączeń wychodzących/przychodzących wg poniższego przykładu. Możemy tutaj również nazwać poszczególne słuchawki. Wpisana nazwa będzie pojawiać się na wyświetlaczu danej słuchawki. W zaznaczonych miejscach powinna widnieć nazwa terminala (konta SIP)

e) zakładka Przypisanie numeru Zakładka Przypisanie numeru służy do definiowania połączeń przychodzących / wychodzących dla każdej z zarejestrowanych słuchawek.

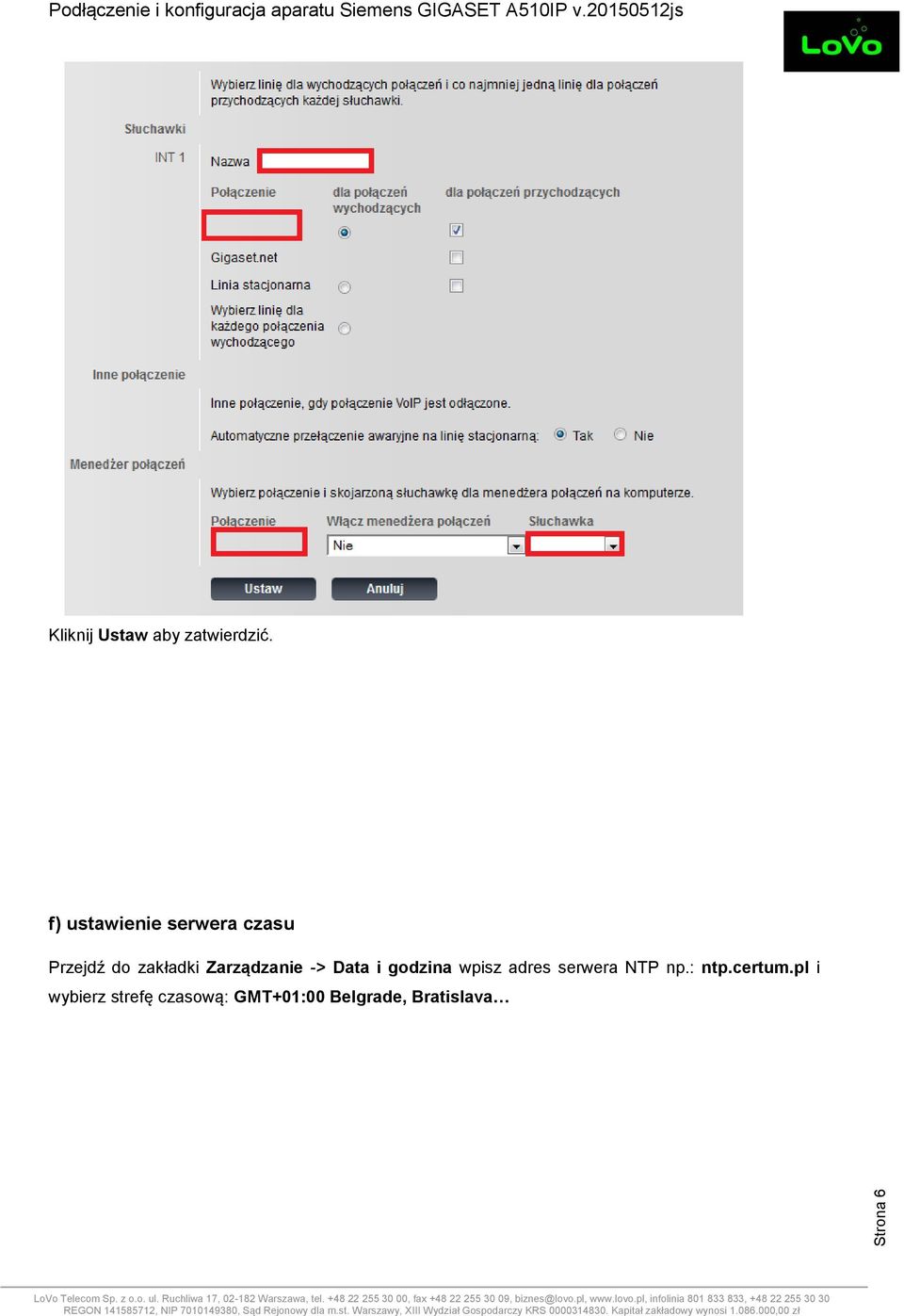

6 Strona 6 Kliknij Ustaw aby zatwierdzić. f) ustawienie serwera czasu Przejdź do zakładki Zarządzanie -> Data i godzina wpisz adres serwera NTP np.: ntp.certum.pl i wybierz strefę czasową: GMT+01:00 Belgrade, Bratislava

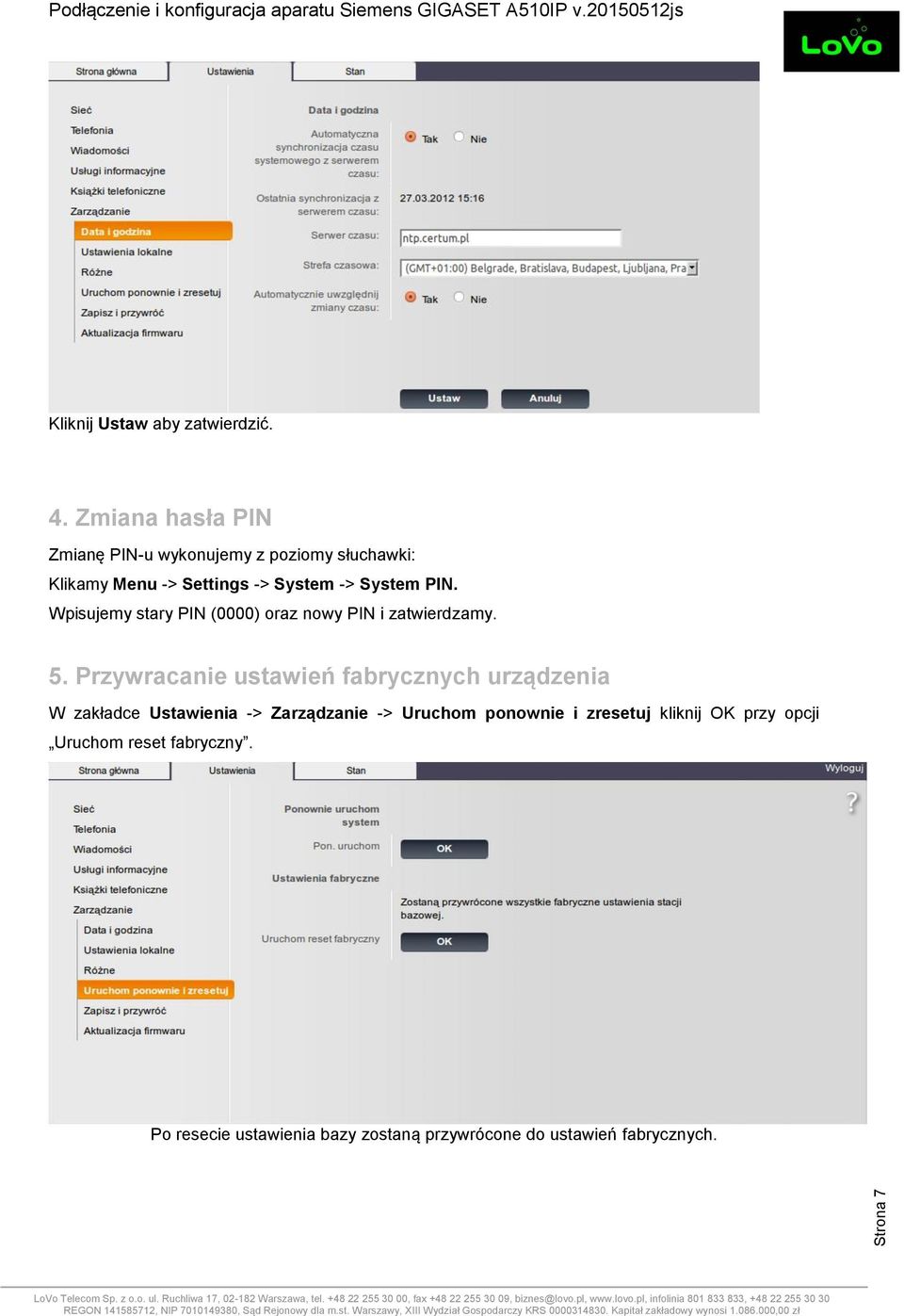

7 Strona 7 Kliknij Ustaw aby zatwierdzić. 4. Zmiana hasła PIN Zmianę PIN-u wykonujemy z poziomy słuchawki: Klikamy Menu -> Settings -> System -> System PIN. Wpisujemy stary PIN (0000) oraz nowy PIN i zatwierdzamy. 5. Przywracanie ustawień fabrycznych urządzenia W zakładce Ustawienia -> Zarządzanie -> Uruchom ponownie i zresetuj kliknij OK przy opcji Uruchom reset fabryczny. Po resecie ustawienia bazy zostaną przywrócone do ustawień fabrycznych.

Wpisujemy stary PIN (0000) oraz nowy PIN i zatwierdzamy. 5.
