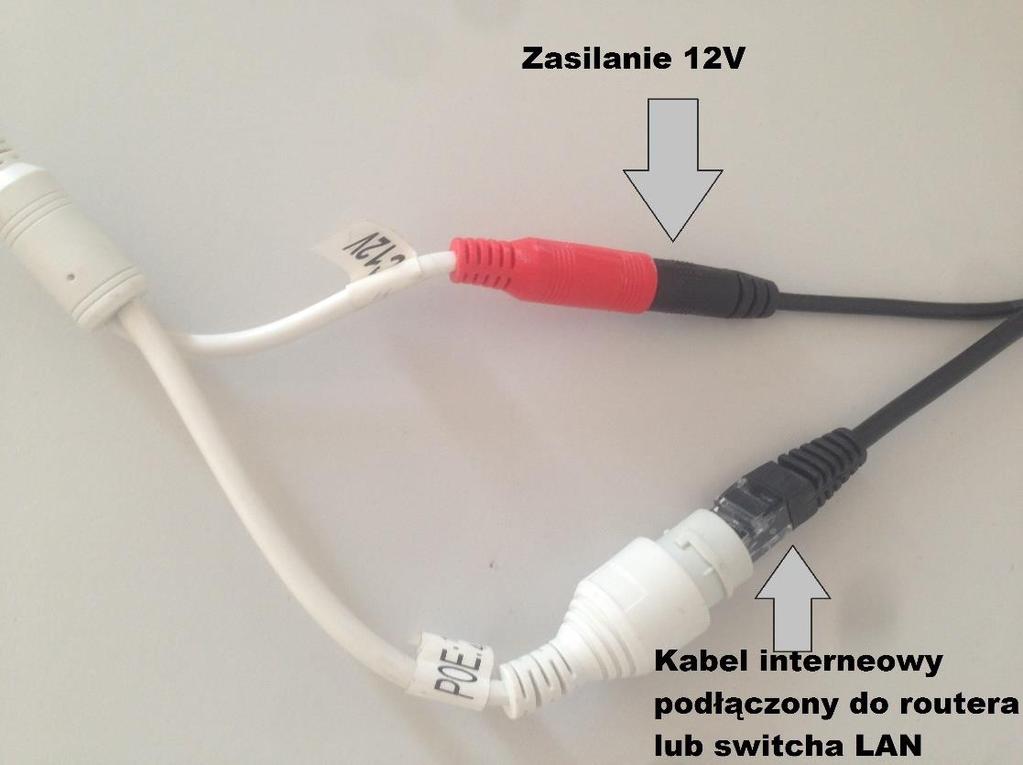

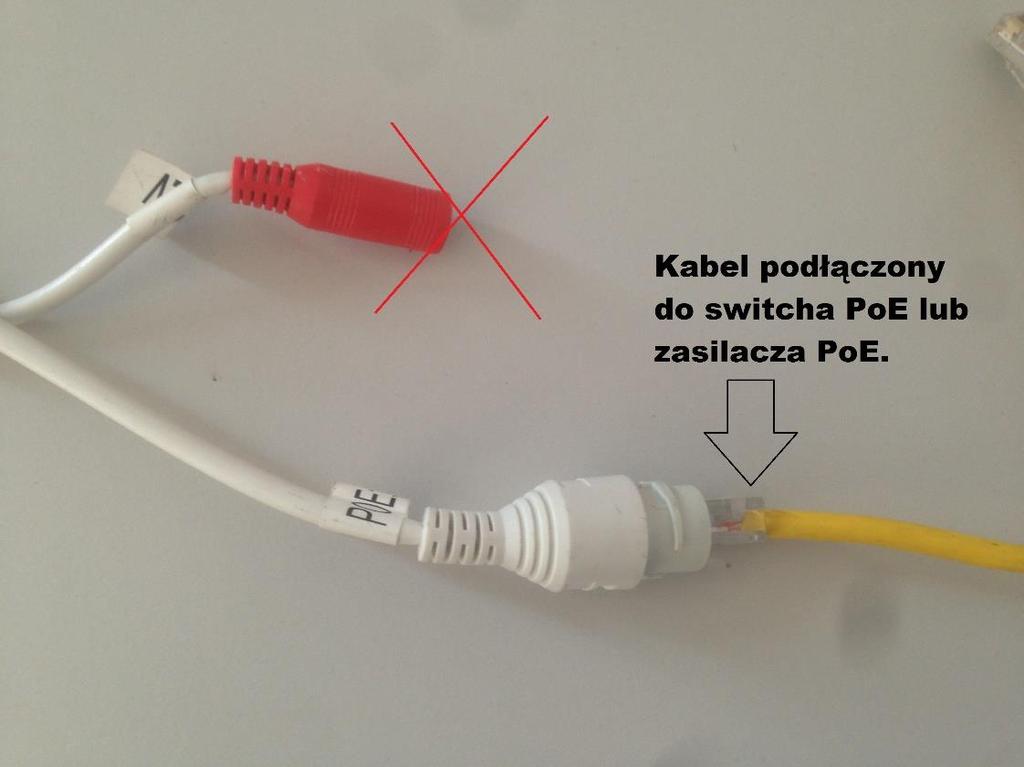

1 INSTRUKCJA OBSŁUGI KAMERY PTZ PIERWSZE PODŁĄCZENIE KAMERY 1.Zasilanie Sposób 1. -Kamerę podłącz zasilaczem 12V oraz kablem Ethernetowym do routera lub switcha LAN. Sposób 2. -Kamerę podłącz do zasilania PoE(Power over Ethernet). UWAGA!-podłączenie kamery do PoE i dodatkowego zasilania z zasilacza grozi trwałym uszkodzeniem kamery i utratą gwarancji.

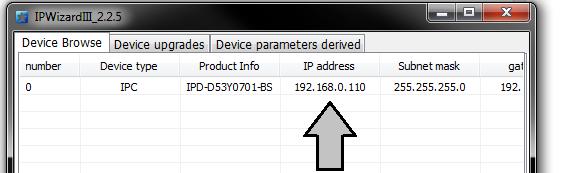

2 2.Uzystaknie podglądu na komputerze za pomocą przeglądarki internetowej Internet Explorer. -Pobierz oprogramowanie IPWizardIII. Dostępny jest on na: -Uruchom pobrany program. -Po uruchomieniu programu na liście wyświetli nam się nazwa podłączonej kamery oraz jej adres IP.

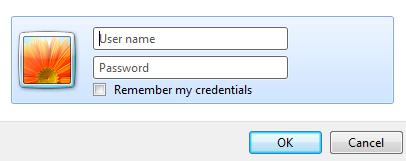

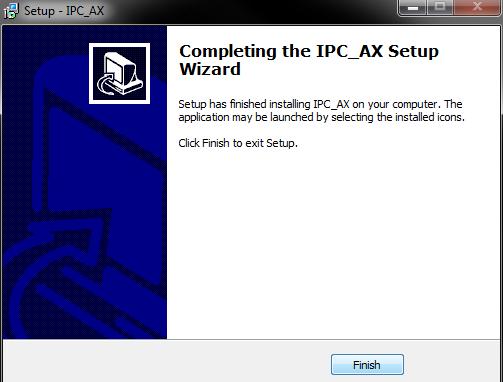

3 -Uruchom przeglądarkę Internet Explorer i w pasek adresu wpisz adres kamery. -W okienku które się wyświetli wpisz dane do logowania(domyślnie login:admin hasło:admin). Wpisz dane i naciśnij przycisk OK. -Po zalogowaniu na oknie startowym naciśnij przycisk download control i przejdź do pobierania. -Zainstaluj pobrane oprogramowanie, następnie odśwież stronę internetową.

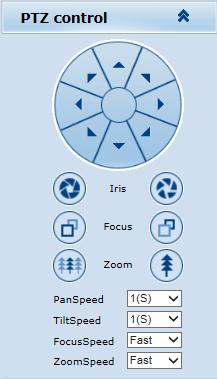

4 3. Opis funkcji kamery PTZ. -Zakładka View Rodzaj wyświetlanego strumienia Rodzaj wyświetlanego rozmiaru wideo Rodzaj trybu odtwarzania Rodzaj nasycenia kolorów -Zakładka PTZ control Sterowanie kamerą Sterowanie przysłoną Sterowanie ostrością Sterowanie przybliżenia Ustawianie prędkości obrotu prawo/lewo Ustawienie prędkości obrotu góra/dół Ustawienie prędkości wyostrzania obrazu Ustawienie prędkości przybliżania obrazu -Zakładka PTZ funcion Wybór/Dodanie/Usunięcie/Przemieszczeni na daną pozycję Wybór ścieżki obrotu Automatyczny obrót prawo/lewo / Obrót według wzoru

5 4. Opis zakładki z ustawieniami 4.1 Zakładka System -System: Basic information Wyświetla informacje na temat wersji oprogramowanie Network settings Wyświetla informacje na temat ustawień sieciowych Alarm settins Wyświetla informacje na temat alarmów NTP setting Wyświetla informacje na temat serwera czasowego Video settings Wyświetla informacje na temat ustawień wideo na danym strumieniu -Time: Time zone- Konfiguracja strefy czasowej NTP Konfiguracja serwera czasowego Sync now Konfiguracja synchronizacji czasu serwer/komputer -Advanced: Firmware upgrade Aktualizacja oprogramowania. Factory settings Przywracanie ustawień fabrycznych Reboot Ponowne uruchomienie kamery Auto Maintaince Konfiguracja automatycznego restartu kamery. 4.2 Zakładka Network Network Konfiguracja adresów sieci FTP Konfiguracja serwera FTP SMTP Konfiguracja poczty QoS Konfiguracja wykorzystanie łącza IGMP Konfiguracja MultiCast PORT Konfiguracja portów kamery DDNS Konfiguracja serwera DDNS P2P Konfiguracja sieci P2P Protocol Konfiguracja protokołów kamery 4.3 Zakładka Camera Basic settings Konfiguracja podstawowych funkcji kamery. Exposure settings Konfiguracja ekspozycji Effect settings Konfiguracja kolorów White balance Konfiguracja balansu bieli Restart Reset kamery

6 4.4 Zakładka Video&Audio Video Konfiguracja wyświetlanych strumieni wideo Character display Konfiguracja informacji wyświetlanych na obrazie Motion detection - Konfiguracja detekcji ruchu Privacy mask Konfiguracja maski prywatności ROI Konfiguracja obszaru o podwyższonej przepustowości Path Konfiguracja ścieżki zapisu Audio Konfiguracja urządzenia audio 4.5 Zakładka PTZ Function Preset Konfiguracja punktów obrotu kamery Auto tour Konfiguracja automatycznego ruchu kamery PTZ protocol Ustawienia protokołu PTZ 4.6 Zakładka Alarm Alarm configuration Konfiguracja złącz alarmowych Alarm ot relay Konfiguracja metody powiadomienia Alarm schedule Harmonogram powiadomień 4.7 Zakładka Record Settings Konfiguracja nagrywania Playback Odtwarzanie 4.8 Zakładka Manage Users Konfiguracja użytkowników 4.9 Zakładka Log Wgląd w rejestr kamery.

7 5.Konfiguracja powiadomień o detekcji ruchu. -Przejdź w Setting Network SMTP Server: Wpisz URL serwera smtp swojej poczty (np. smtp.gmail.com dla poczty GMail) Port: Wpisz port smtp swojej poczty (np. 465 dla poczty GMail) SSL: Zaznacz On jeśli poczta korzysta z SSL SSL Port: Wpisz port SSL swojej poczty (np. 465 dla poczty GMail) From: Wpisz swój To: Wpisz swój CC: Zostaw puste Authenticattion: Zaznacz On User name: Wpisz swój Password: Wpisz hasło do swojego a SnapShot: Zaznacz jeśli chcesz otrzymywać zdjęcie w załączniku Naciśnij przycisk Save. -Następnie przejdź w Setting Video&Audio Motion detection

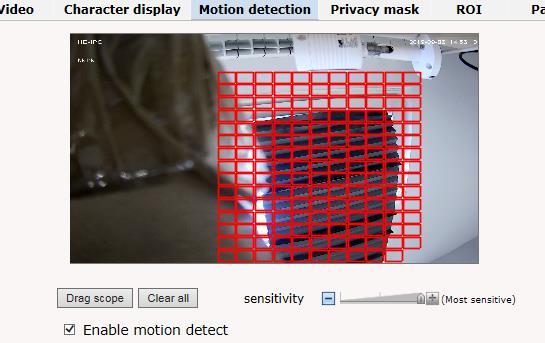

8 -Zaznacz obszar detekcji na wyświetlanym obrazie za pomocą lewego przycisku myszki -Ustaw czułość detekcji za pomocą suwaka sensitiviy lub - i + -Zaznacz Enable motion detect -Naciśnij przycisk Save w celu zapisania ustawień -Następnie przejdź w Setting Alarm -W zakładce Alarm out relay zaznacz kwadracik w kolumnie Mail i linii Motion area -W zakładce Alarm schedule ustawiamy harmonogram 6. Konfiguracja automatycznego ruchu kamery w określone miejsca. -Przejdź do Setting PTZ Function Preset -W polu No.: wybierz numer punktu -W polu Title: wpisz nazwę punku (Maksymalna ilość punktów to 255) -Po każdym nadaniu nazwy dla punktu naciśnij przycisk Save

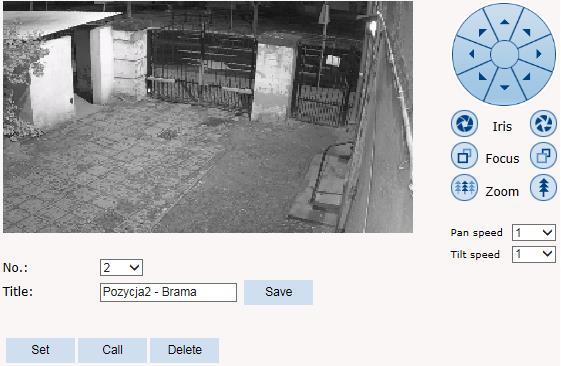

9 -Następnie wybierz numer pozycji, ustaw kamerę na dany obszar za pomocą klawiszy obrotu i naciśnij przycisk Set. Trzeba to zrobić na każdej pozycji. -Po ustawieniu wszystkich pozycji, naciśnij Call kamera będzie przemieszczać się od pierwszej do ostatniej pozycji.
