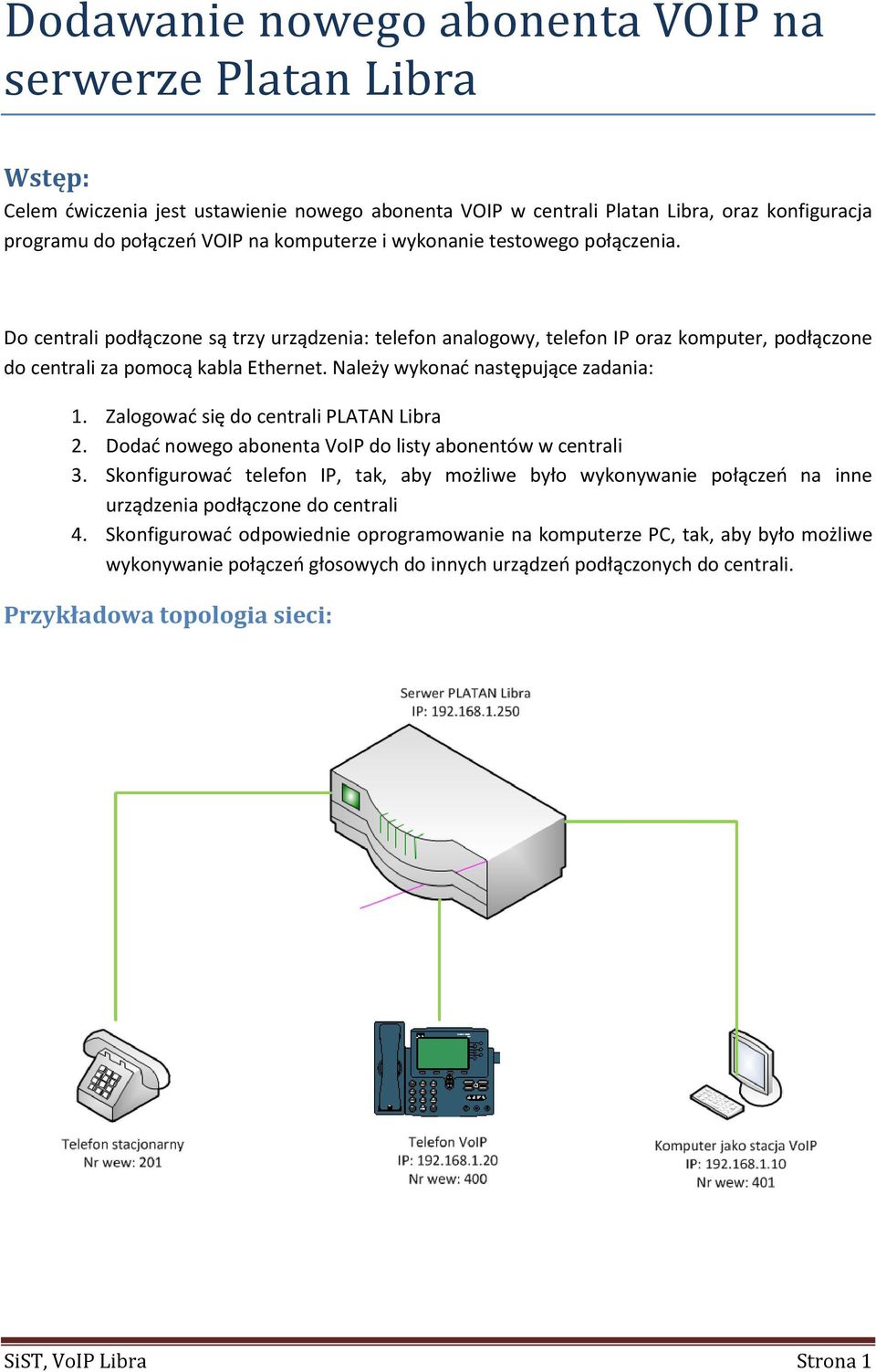

1 Dodawanie nowego abonenta VOIP na serwerze Platan Libra Wstęp: Celem ćwiczenia jest ustawienie nowego abonenta VOIP w centrali Platan Libra, oraz konfiguracja programu do połączeń VOIP na komputerze i wykonanie testowego połączenia. Do centrali podłączone są trzy urządzenia: telefon analogowy, telefon IP oraz komputer, podłączone do centrali za pomocą kabla Ethernet. Należy wykonać następujące zadania: 1. Zalogować się do centrali PLATAN Libra 2. Dodać nowego abonenta VoIP do listy abonentów w centrali 3. Skonfigurować telefon IP, tak, aby możliwe było wykonywanie połączeń na inne urządzenia podłączone do centrali 4. Skonfigurować odpowiednie oprogramowanie na komputerze PC, tak, aby było możliwe wykonywanie połączeń głosowych do innych urządzeń podłączonych do centrali. Przykładowa topologia sieci: SiST, VoIP Libra Strona 1

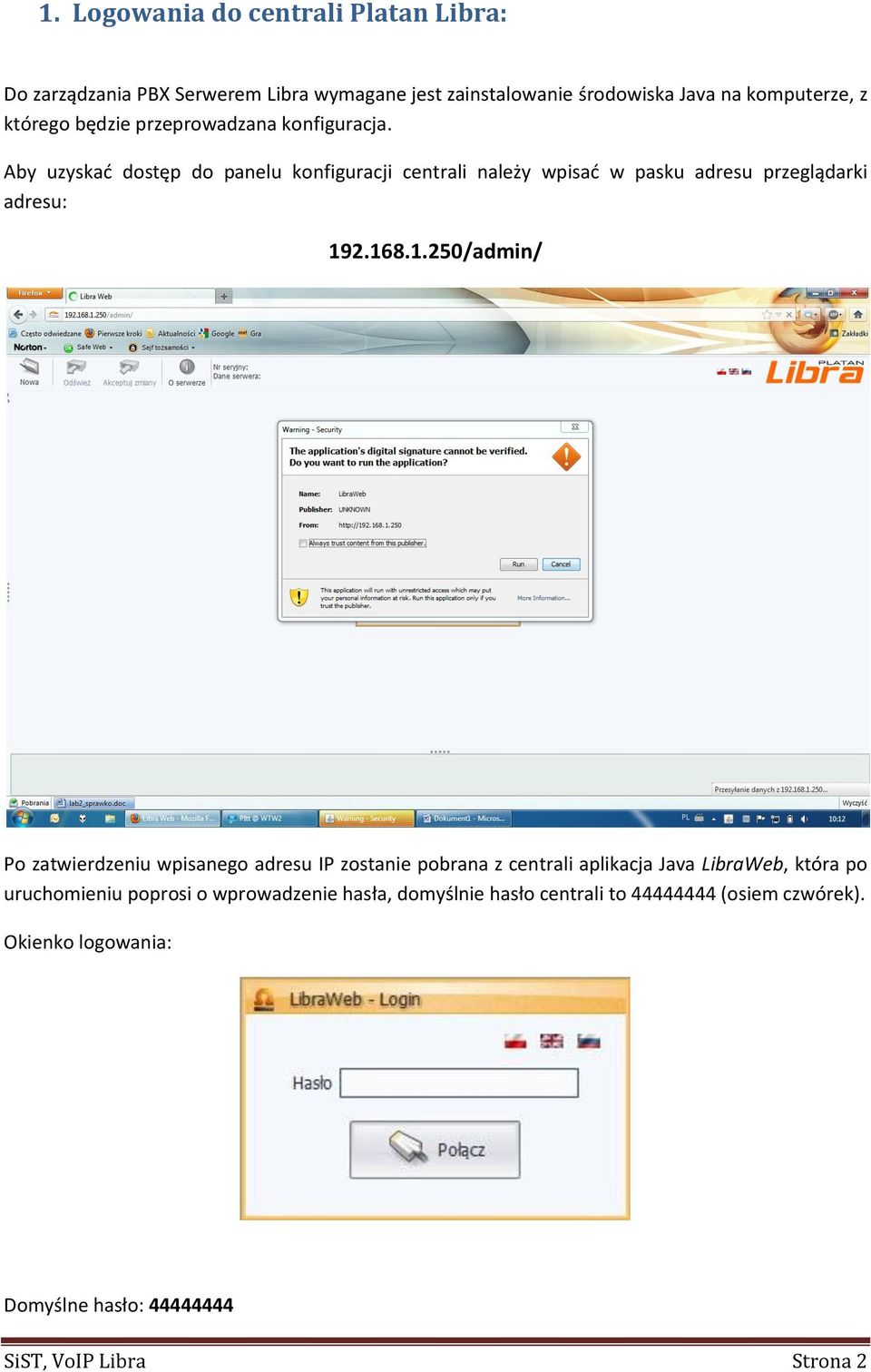

2 1. Logowania do centrali Platan Libra: Do zarządzania PBX Serwerem Libra wymagane jest zainstalowanie środowiska Java na komputerze, z którego będzie przeprowadzana konfiguracja. Aby uzyskać dostęp do panelu konfiguracji centrali należy wpisać w pasku adresu przeglądarki adresu: /admin/ Po zatwierdzeniu wpisanego adresu IP zostanie pobrana z centrali aplikacja Java LibraWeb, która po uruchomieniu poprosi o wprowadzenie hasła, domyślnie hasło centrali to (osiem czwórek). Okienko logowania: Domyślne hasło: SiST, VoIP Libra Strona 2

3 2. Dodawanie nowego abonenta VOIP do listy użytkowników centrali Platan Libra Pierwszym krokiem w konfiguracji połączenia jest dodanie do listy użytkowników serwera libra nowego abonenta, który będzie identyfikowany, jako abonent VOIP. W tym celu po zalogowaniu się do serwera należy wybrać z menu po lewej stronie wybrać menu Abonenci, a następnie wybrać zakładkę Uprawnienia SiST, VoIP Libra Strona 3

4 W nowo otworzonym oknie Uprawnienia abonentów należy dodać nowego użytkownika, poprzez wpisanie numeru wybierczego, poprzez który będzie on identyfikowany, oraz kliknięcie przycisku Dodaj Po wykonaniu tych czynności powinniśmy zobaczyć nowego abonenta, który został dodany na końcu listy. Należy następnie kliknąć w pole Lokalizacja i zmienić przypisanie na VOIP Spowoduje to przypisanie abonenta do jednego z portów VOIP zdefiniowanych w centrali. Następnie możemy w polu OPIS zmienić nazwę, jaka będzie wyświetlana na telefonie podczas nawiązywania połączenia. SiST, VoIP Libra Strona 4

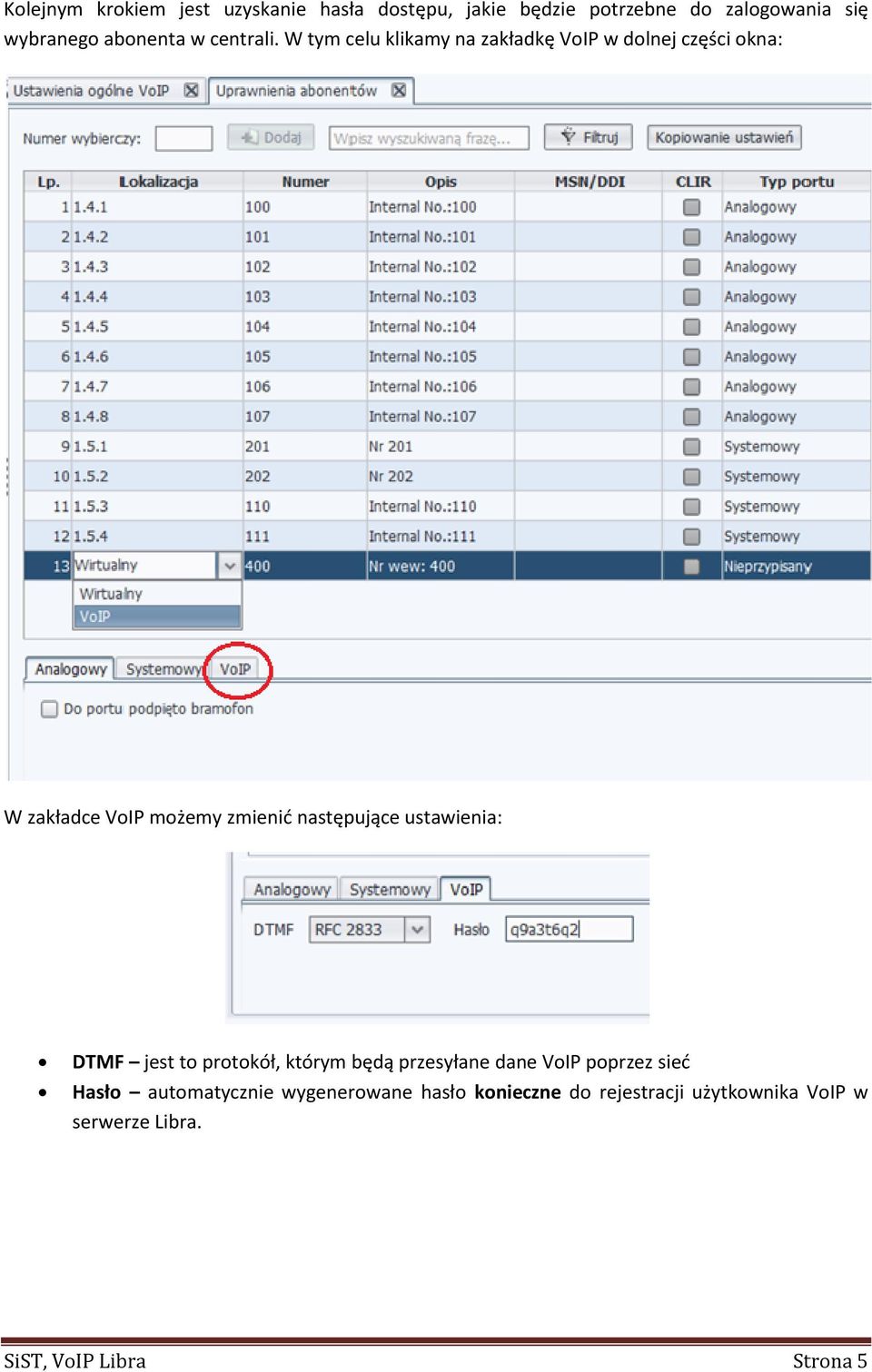

5 Kolejnym krokiem jest uzyskanie hasła dostępu, jakie będzie potrzebne do zalogowania się wybranego abonenta w centrali. W tym celu klikamy na zakładkę VoIP w dolnej części okna: W zakładce VoIP możemy zmienić następujące ustawienia: DTMF jest to protokół, którym będą przesyłane dane VoIP poprzez sieć Hasło automatycznie wygenerowane hasło konieczne do rejestracji użytkownika VoIP w serwerze Libra. SiST, VoIP Libra Strona 5

6 3. Konfiguracja telefonu IP Telefon IP powinien być podłączony do tej samej sieci, w której znajduje się serwer Libra, oraz posiadać adres IP znajdujący się w tej samej puli adresów, co centrala. Aby dokonać ustawień telefonu należy w pasku adresu przeglądarki wpisać adres telefonu w naszym przypadku Po zalogowaniu się na telefon należy przejść do zakładki Account i wpisać następujące ustawienia: Account active - ON, oznacza, że telefon będzie korzystał z wybranego konta SIP Label nazwa połączenia Display name nazwa, jaką będzie wyświetlał telefon Register name tutaj wpisujemy numer wewnętrzny abonenta ustawiony na centrali. Jest to jednocześnie login do usługi VoIP, wymagany do zarejestrowania użytkownika w centrali. Password hasło, które jest ustawione dla abonenta w serwerze ( również wymagane do zalogowania) SiST, VoIP Libra Strona 6

7 Dalsza część zakładki Account: Wprowadzoną konfigurację należy zatwierdzić przyciskiem Confirm, który znajduje się na samym dole okna konfiguracyjnego. Po wykonaniu powyższych czynności, telefon powinien poprawnie zalogować się do serwera Libra. Jeśli telefon połączył się poprawnie z serwerem, możemy wykonywać z niego połączenia głosowe do innych telefonów podłączonych do centrali, jak również na miasto. 4. Połączenie VoIP przy pomocy komputera osobistego: Telefonia VoIP umożliwia wykonywanie połączenie nie tylko z dedykowanych aparatów telefonicznych. Telefony SIP mogą także bazować na oprogramowaniu. Każdy komputer posiadający zestaw słuchawkowy z mikrofonem lub kartę dźwiękową może służyć, jako telefon. Aby podłączyć komputer do centrali libra, jako telefon, należy zdefiniować w centrali nowego użytkownika telefonii VoIP, zostało to opisane w 1 punkcie tej instrukcji. SiST, VoIP Libra Strona 7

8 W tym ćwiczeniu będziemy używać darmowego programu do wykonywania połączeń VoIP: Phoner Lite Główne okno programu Phoner Lite Aby wprowadzić odpowiednie ustawienia należy kliknąć menu Options, a następnie wybrać opcję Configuration Okno konfiguracyjne programu Phoner Lite : SiST, VoIP Libra Strona 8

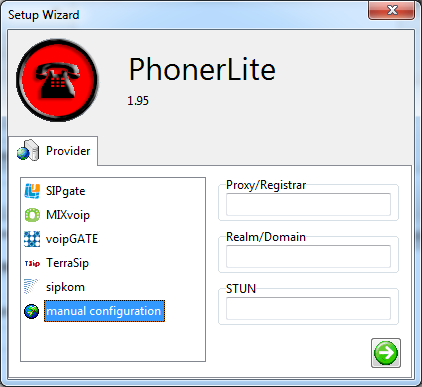

9 W celu konfiguracji nowego połączenia z serwerem klikamy przycisk New zaznaczony na powyższym obrazku. Okno Setup Wizzard nowego połączenia: W powyższych polach należy wpisać następujące dane: Proxy/Registar adres serwera, który umożliwia realizację połączeń VoIP, w naszym przypadku adres serwera Platan Libra Realm/Domain nazwa domeny, w której znajduje się serwer(zostawić nieuzupełnione) STUN adres serwera STUn, który umożliwia translację adresów IP w celu wykonywania połączeń VoIP(zostawić nieuzupełnione) SiST, VoIP Libra Strona 9

10 Aby przejść do następnego okna konfiguracji należy kliknąć przycisk z zieloną strzałką w prawo, aby przejść do następnego okna konfiguracji. W powyższym oknie należy wpisać następujące dane: User name nazwa konta użytkownika, który został wcześniej zdefiniowanych na serwerze, jako abonent VoIP Password hasło przypisane do konta użytkowania Authentication name nazwa używana do autentykacji użytkowania (pozostawić nieuzupełnione) Następnie należy kliknąć przycisk z zieloną strzałką w prawo, aby przejść do następnego okna konfiguracji. SiST, VoIP Libra Strona 10

11 Ostatnie okno konfiguracyjne, pozwala nam na nadanie nazwy (profile name) dla skonfigurowanego połączenia. Po poprawnie przeprowadzonej konfiguracji, program próbuje wykonać połączenie z serwerem i zalogować na nim użytkownika VoIP. Jeśli udało się poprawnie zalogować w pasku na dole okna programu powinna wyświetlić się następująca informacja: SiST, VoIP Libra Strona 11

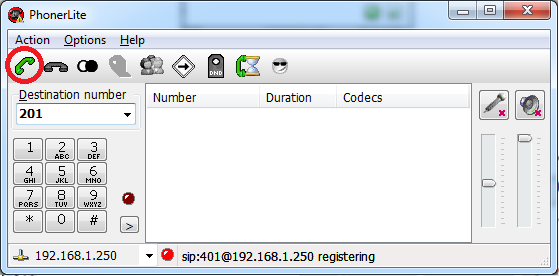

12 Wykonywanie połączeń: Po poprawnym zalogowaniu się do serwera, możliwe jest wykonywanie połączeń. Aby zrealizować połączenie, należy z klawiatury widocznej w oknie głównym programu wybrać nr wewnętrzny abonenta, do którego chcemy zadzwonić i nacisnąć zieloną słuchawkę zaznaczoną na powyższym obrazku. Przy poprawnie zrealizowanej konfiguracji programu, oraz centrali Libra możliwe jest wykonywanie połączeń, przy pomocy programu, na każdy telefon podłączony do centrali, oraz wykonywanie połączeń na miasto, tak jakbyśmy korzystali z normalnego aparatu telefonicznego. Zadanie sprawdzające: 1. Wykonaj połączenie z telefonu IP na inny telefon podłączony do centrali. Następnie zadzwoń na numer przypisany do telefonu IP i sprawdź czy uda się zrealizować połączenie. 2. Wykonaj połączenie z klienta telefonu PC na inny telefon podłączony do centrali. Następnie zadzwoń na numer przypisany do telefonu IP i sprawdź czy uda się zrealizować połączenie. 3. Wykonaj połączenie na numer zewnętrzy np. na własny telefon komórkowy. Pamiętaj, aby wyjść z centrali na numer zewnętrzy nr. Telefonu należy poprzedzić cyfrą 0. SiST, VoIP Libra Strona 12
