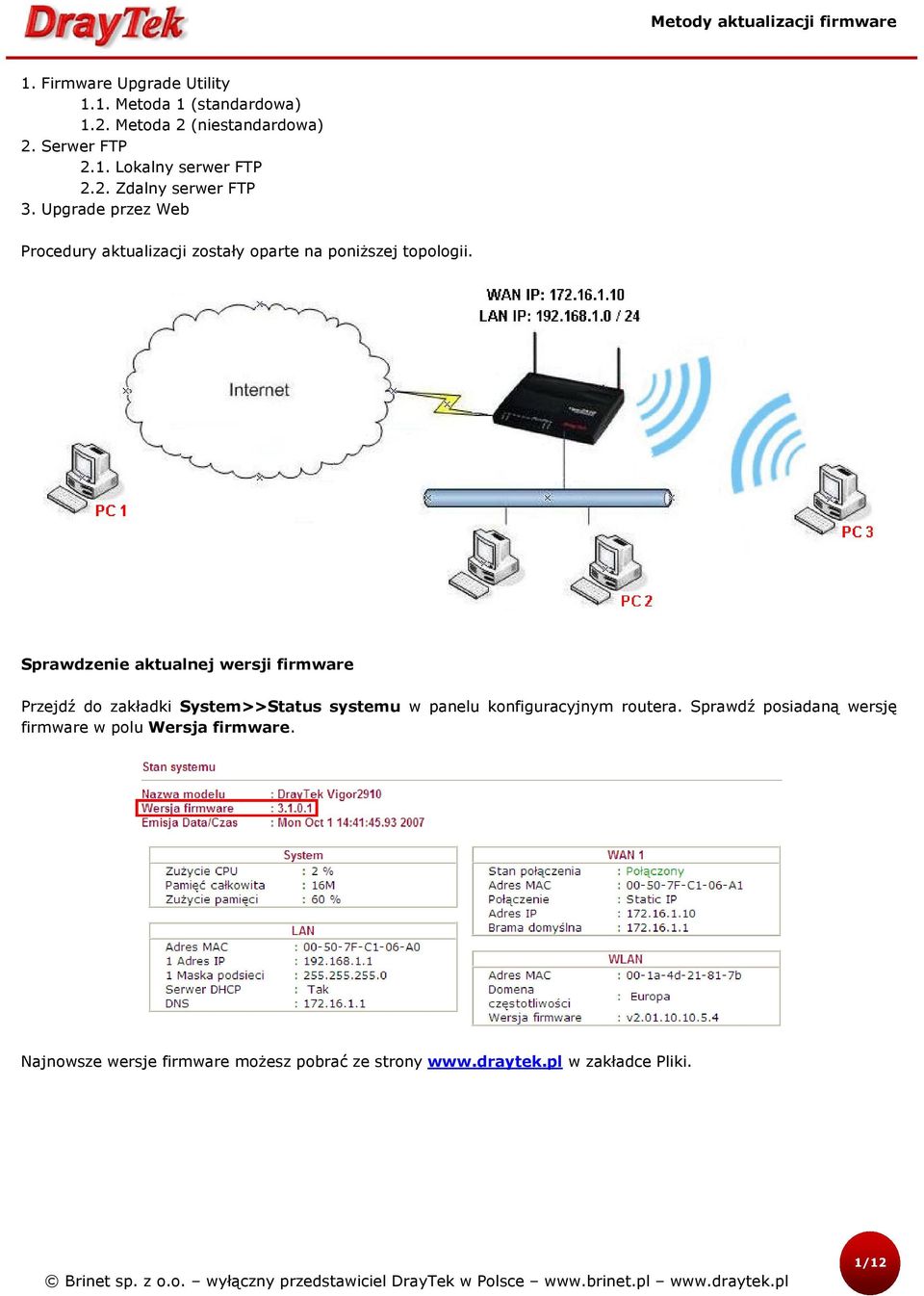

1 1. Firmware Upgrade Utility 1.1. Metoda 1 (standardowa) 1.2. Metoda 2 (niestandardowa) 2. Serwer FTP 2.1. Lokalny serwer FTP 2.2. Zdalny serwer FTP 3. Upgrade przez Web Procedury aktualizacji zostały oparte na poniższej topologii. Sprawdzenie aktualnej wersji firmware Przejdź do zakładki System>>Status systemu w panelu konfiguracyjnym routera. Sprawdź posiadaną wersję firmware w polu Wersja firmware. Najnowsze wersje firmware możesz pobrać ze strony w zakładce Pliki. 1/12

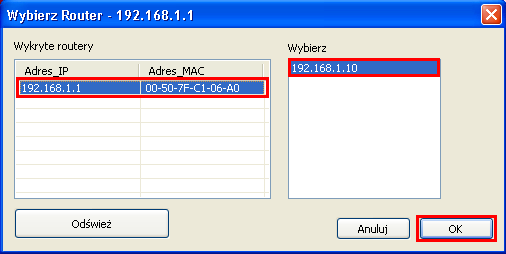

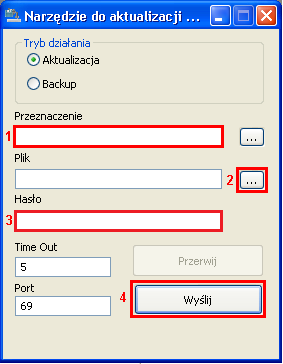

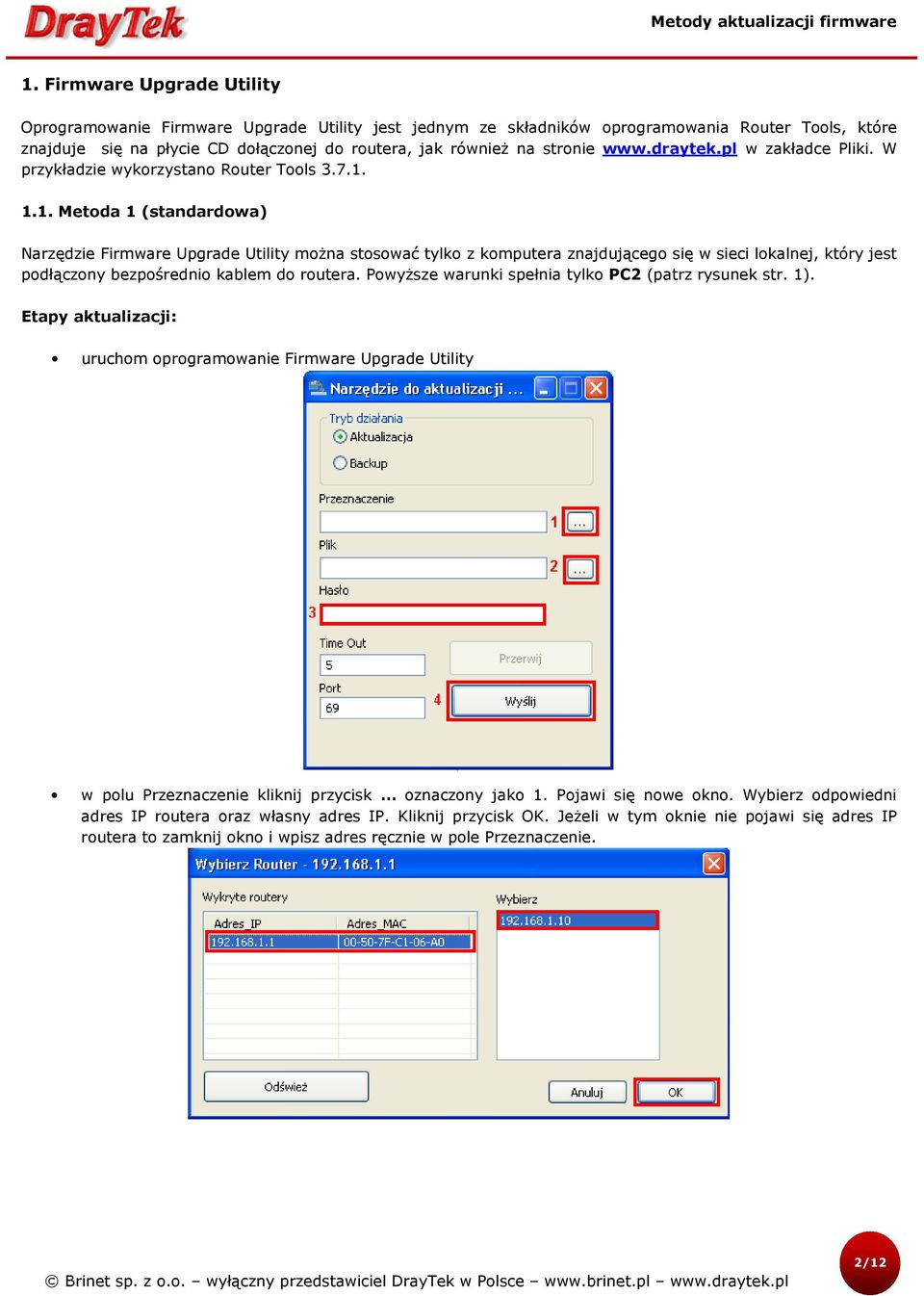

2 1. Firmware Upgrade Utility Oprogramowanie Firmware Upgrade Utility jest jednym ze składników oprogramowania Router Tools, które znajduje się na płycie CD dołączonej do routera, jak również na stronie w zakładce Pliki. W przykładzie wykorzystano Router Tools Metoda 1 (standardowa) Narzędzie Firmware Upgrade Utility można stosować tylko z komputera znajdującego się w sieci lokalnej, który jest podłączony bezpośrednio kablem do routera. Powyższe warunki spełnia tylko PC2 (patrz rysunek str. 1). Etapy aktualizacji: uruchom oprogramowanie Firmware Upgrade Utility w polu Przeznaczenie kliknij przycisk oznaczony jako 1. Pojawi się nowe okno. Wybierz odpowiedni adres IP routera oraz własny adres IP. Kliknij przycisk OK. Jeżeli w tym oknie nie pojawi się adres IP routera to zamknij okno i wpisz adres ręcznie w pole Przeznaczenie. 2/12

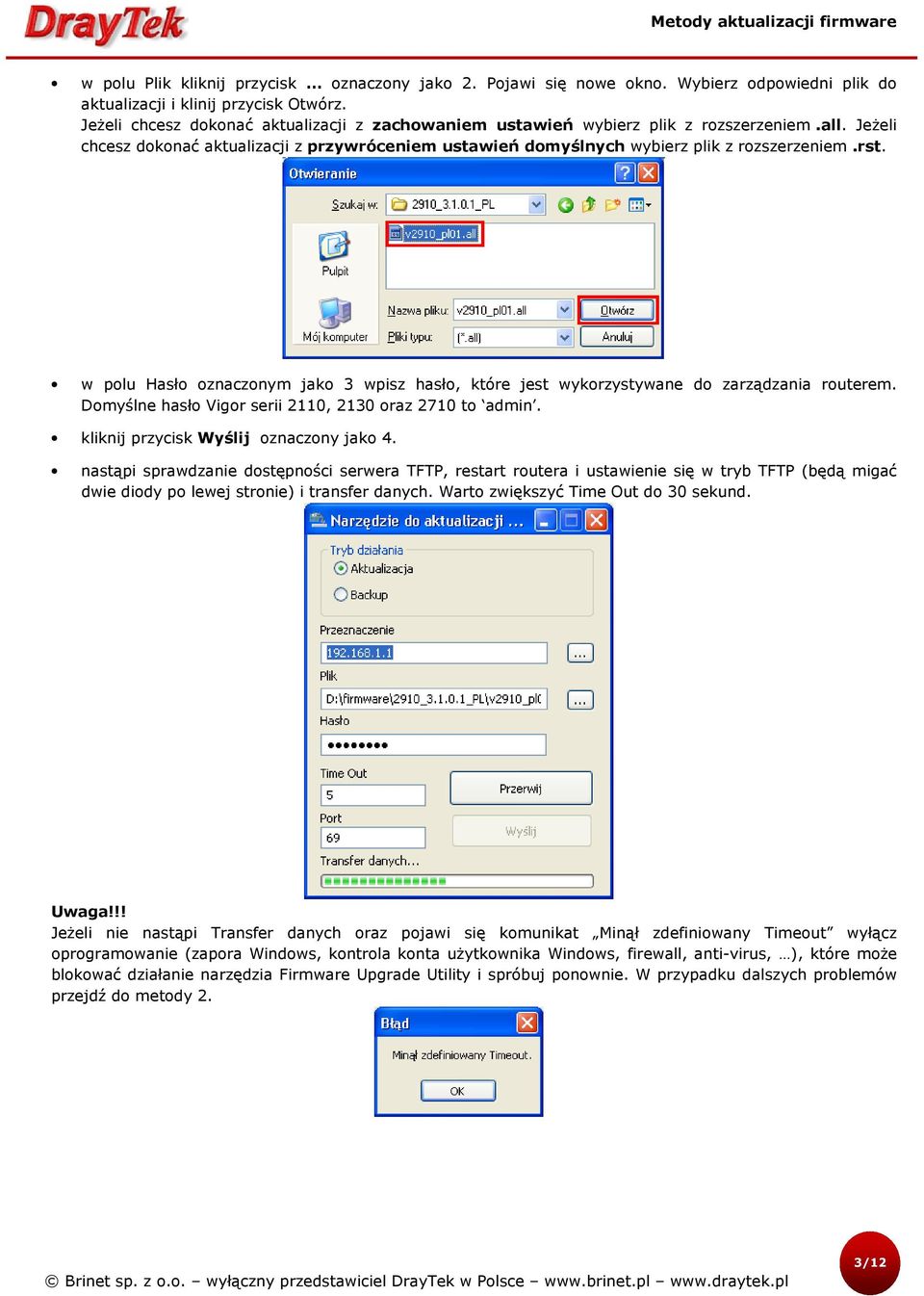

3 w polu Plik kliknij przycisk oznaczony jako 2. Pojawi się nowe okno. Wybierz odpowiedni plik do aktualizacji i klinij przycisk Otwórz. Jeżeli chcesz dokonać aktualizacji z zachowaniem ustawień wybierz plik z rozszerzeniem.all. Jeżeli chcesz dokonać aktualizacji z przywróceniem ustawień domyślnych wybierz plik z rozszerzeniem.rst. w polu Hasło oznaczonym jako 3 wpisz hasło, które jest wykorzystywane do zarządzania routerem. Domyślne hasło Vigor serii 2110, 2130 oraz 2710 to admin. kliknij przycisk Wyślij oznaczony jako 4. nastąpi sprawdzanie dostępności serwera TFTP, restart routera i ustawienie się w tryb TFTP (będą migać dwie diody po lewej stronie) i transfer danych. Warto zwiększyć Time Out do 30 sekund. Uwaga!!! Jeżeli nie nastąpi Transfer danych oraz pojawi się komunikat Minął zdefiniowany Timeout wyłącz oprogramowanie (zapora Windows, kontrola konta użytkownika Windows, firewall, anti-virus, ), które może blokować działanie narzędzia Firmware Upgrade Utility i spróbuj ponownie. W przypadku dalszych problemów przejdź do metody 2. 3/12

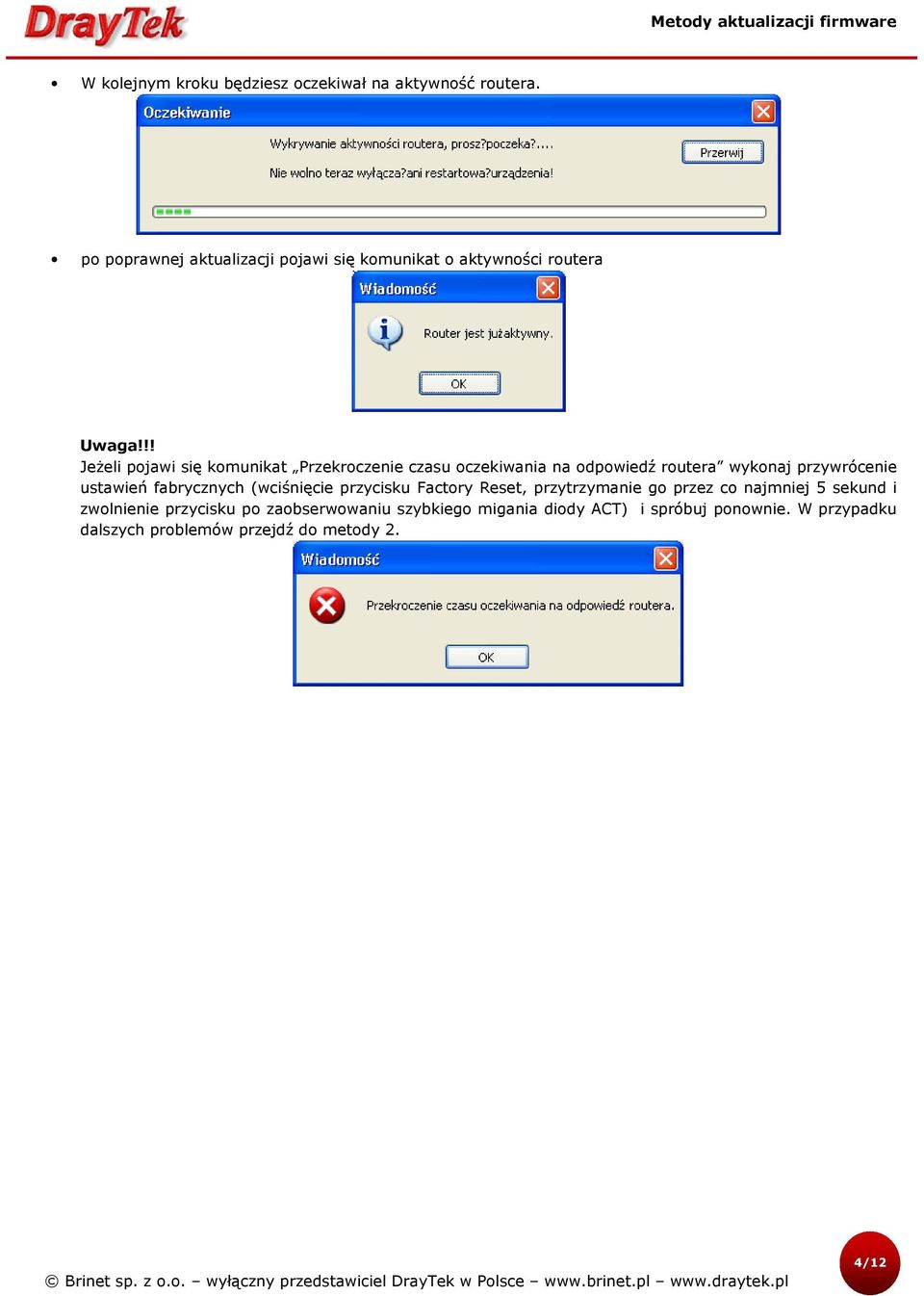

4 W kolejnym kroku będziesz oczekiwał na aktywność routera. po poprawnej aktualizacji pojawi się komunikat o aktywności routera Uwaga!!! Jeżeli pojawi się komunikat Przekroczenie czasu oczekiwania na odpowiedź routera wykonaj przywrócenie ustawień fabrycznych (wciśnięcie przycisku Factory Reset, przytrzymanie go przez co najmniej 5 sekund i zwolnienie przycisku po zaobserwowaniu szybkiego migania diody ACT) i spróbuj ponownie. W przypadku dalszych problemów przejdź do metody 2. 4/12

5 1.2. Metoda 2 (niestandardowa) Narzędzie Firmware Upgrade Utility można stosować tylko z komputera znajdującego się w sieci lokalnej, który jest podłączony bezpośrednio kablem do routera. Powyższe warunki spełnia tylko PC2 (patrz rysunek str. 1). Metoda jest stosowana w przypadku niepowodzenia metody 1. Przyczyną może być uszkodzenie firmware spowodowane np. przepięciem, błędami podczas aktualizacji firmware. Objawy, które mogą wystąpić to brak odpowiedzi na ping lub ustawienie się w tryb TFTP (miganie dwóch diód po lewej stronie). Etapy aktualizacji: ustaw stały adres IP na karcie sieciowej: , maska , brama uruchom oprogramowanie Firmware Upgrade Utility w polu oznaczonym jako 1 wpisz ręcznie adres /12

6 w polu Plik kliknij przycisk oznaczony jako 2. Pojawi się nowe okno. Wybierz odpowiedni plik do aktualizacji (rozszerzenie.all lub.rst). Kliknij przycisk Otwórz. w polu Hasło oznaczonym jako 3 wpisz domyślne hasło wykorzystywane do zarządzania routerem. Domyślne hasło Vigor serii 2110, 2130 oraz 2710 to admin. wyłącz router, wciśnij przycisk Factory Reset, włącz router trzymając wciśnięty przycisk Factory Reset - router ustawi się w tryb TFTP. Po kilku sekundach można zwolnić przycisk Factory Reset. sprawdź połączenie z routerem używając polecenia ping. W przypadku ustawień domyślnych ping t. Poprawna odpowiedź na ping świadczy o komunikacji z routerem. kliknij przycisk Wyślij oznaczony jako 4. nastąpi sprawdzanie dostępności serwera TFTP i transfer danych. Warto zwiększyć Time Out do 30 sekund. Uwaga!!! Jeżeli nie nastąpi Transfer danych oraz pojawi się komunikat Minął zdefiniowany Timeout wyłącz oprogramowanie (zapora Windows, kontrola konta użytkownika Windows, firewall, anti-virus, ), które może blokować działanie narzędzia Firmware Upgrade Utility i spróbuj ponownie. 6/12

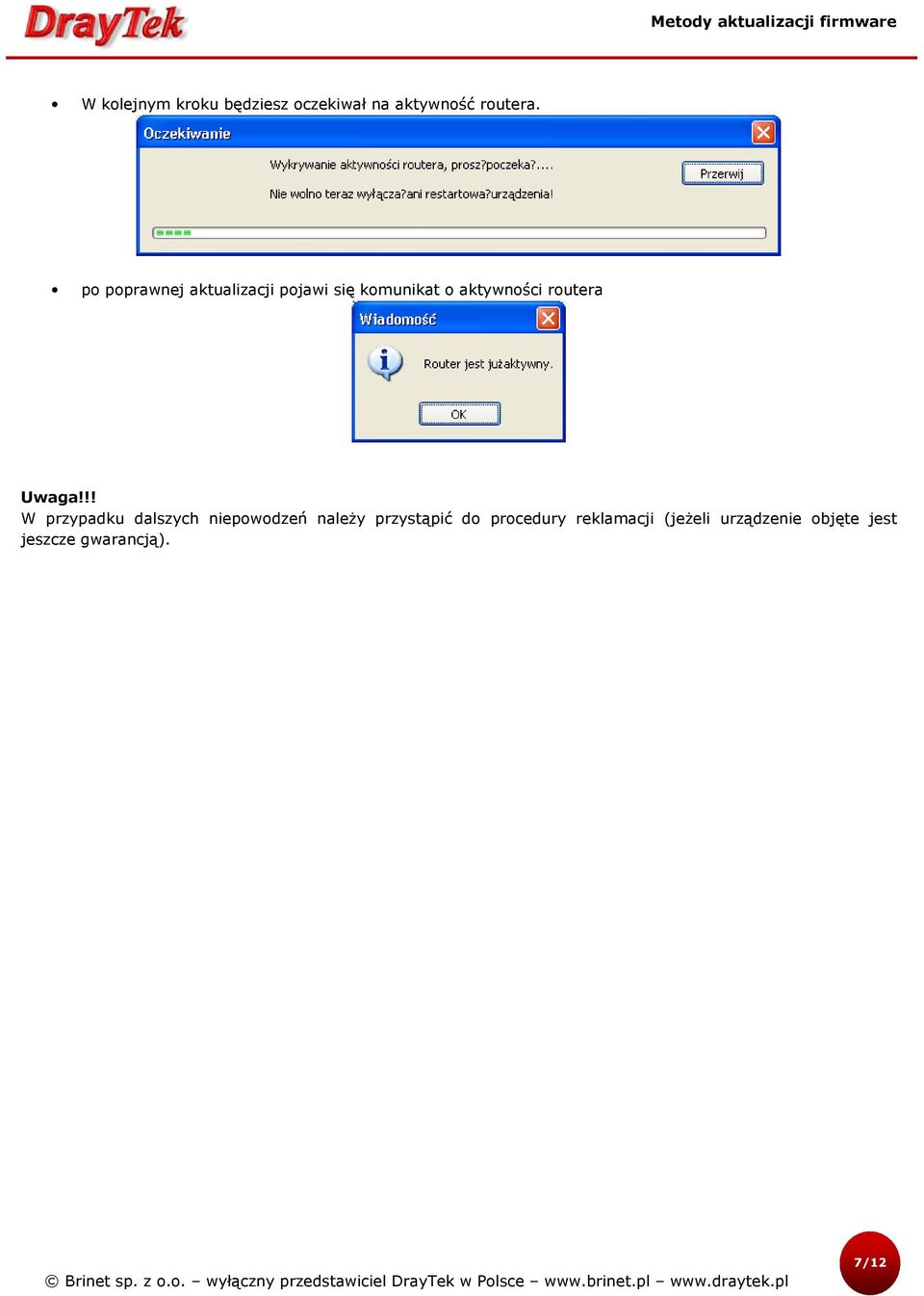

7 W kolejnym kroku będziesz oczekiwał na aktywność routera. po poprawnej aktualizacji pojawi się komunikat o aktywności routera Uwaga!!! W przypadku dalszych niepowodzeń należy przystąpić do procedury reklamacji (jeżeli urządzenie objęte jest jeszcze gwarancją). 7/12

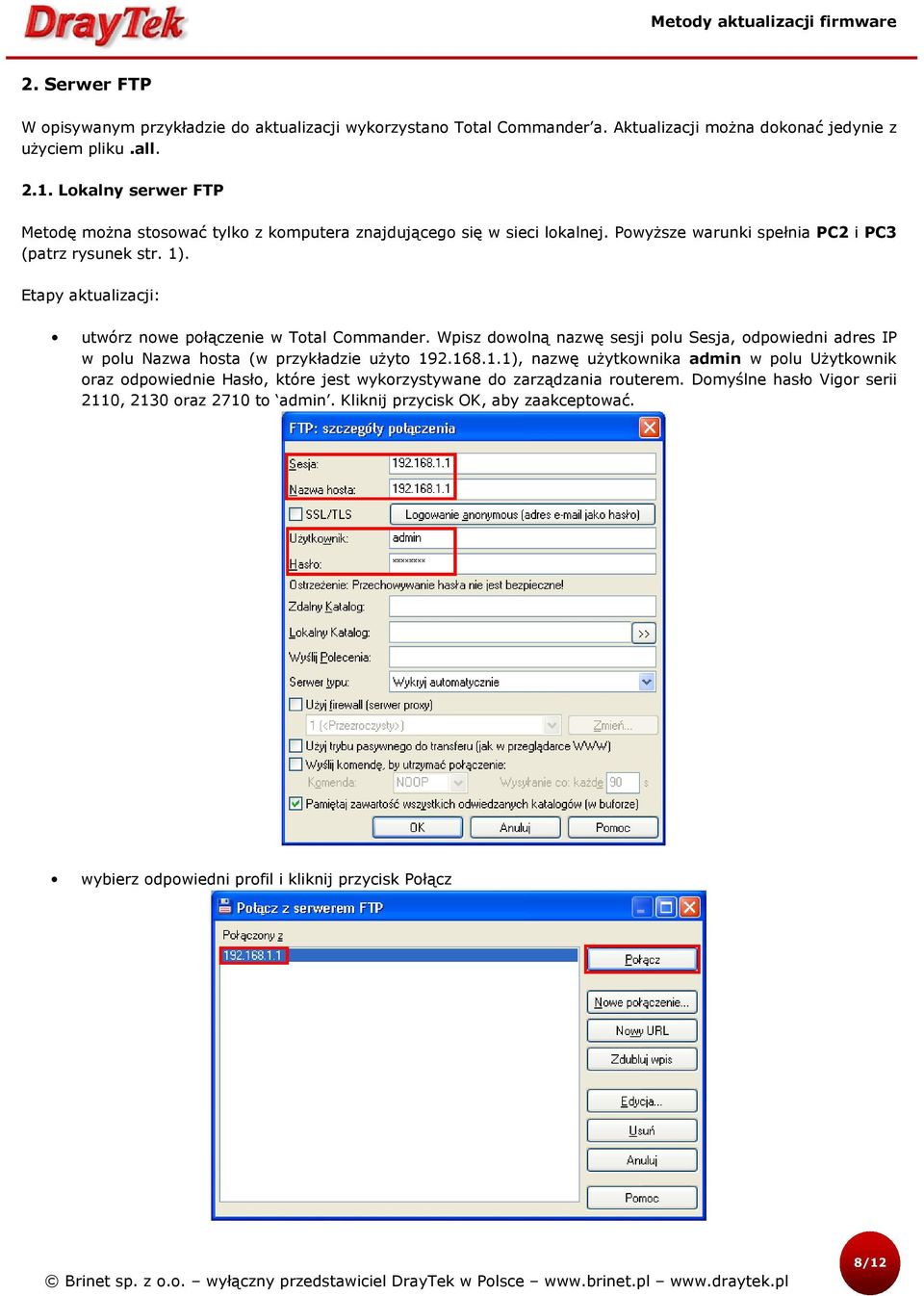

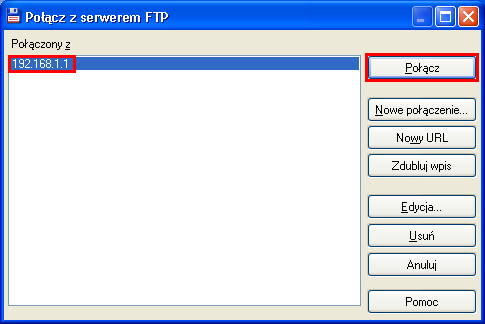

8 2. Serwer FTP W opisywanym przykładzie do aktualizacji wykorzystano Total Commander a. Aktualizacji można dokonać jedynie z użyciem pliku.all Lokalny serwer FTP Metodę można stosować tylko z komputera znajdującego się w sieci lokalnej. Powyższe warunki spełnia PC2 i PC3 (patrz rysunek str. 1). Etapy aktualizacji: utwórz nowe połączenie w Total Commander. Wpisz dowolną nazwę sesji polu Sesja, odpowiedni adres IP w polu Nazwa hosta (w przykładzie użyto ), nazwę użytkownika admin w polu Użytkownik oraz odpowiednie Hasło, które jest wykorzystywane do zarządzania routerem. Domyślne hasło Vigor serii 2110, 2130 oraz 2710 to admin. Kliknij przycisk OK, aby zaakceptować. wybierz odpowiedni profil i kliknij przycisk Połącz 8/12

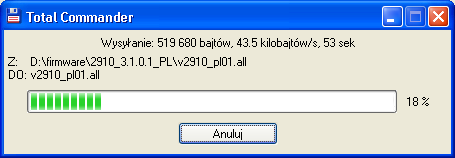

9 wybierz odpowiedni plik (rozszerzenie.all) i kliknij przycisk Kopiowanie (lub wciśnij F5) pojawi się okno, w którym kliknij przycisk OK - nastąpi wysyłanie firmware z rozszerzeniem.all. po rozłączeniu połączenia FTP nastąpi restart routera 9/12

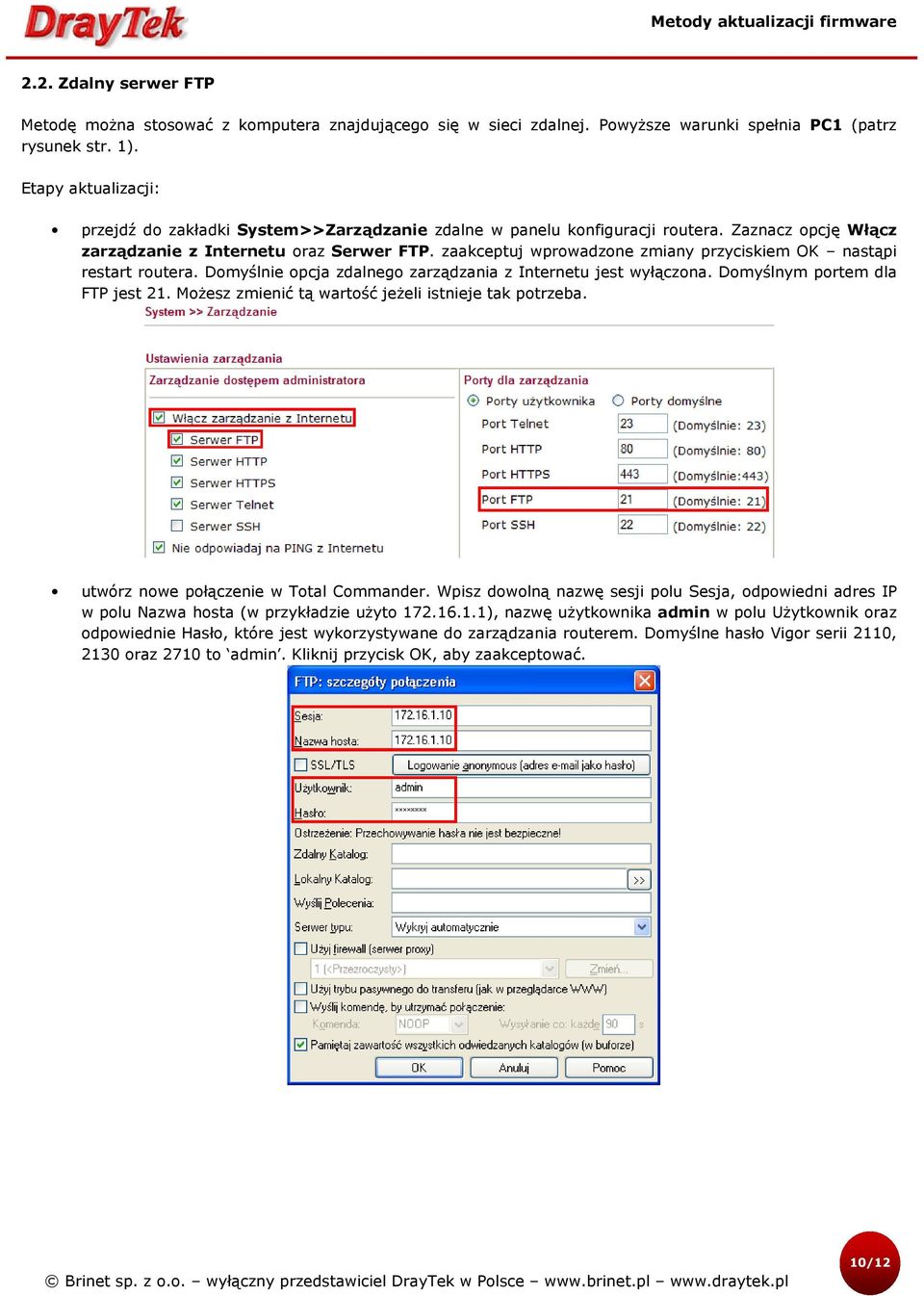

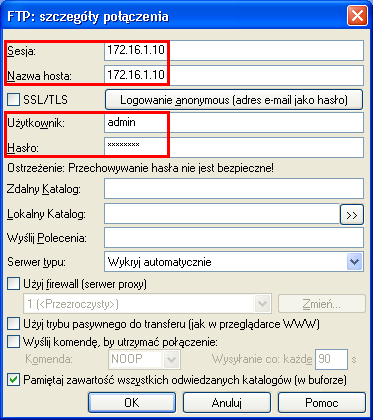

10 2.2. Zdalny serwer FTP Metodę można stosować z komputera znajdującego się w sieci zdalnej. Powyższe warunki spełnia PC1 (patrz rysunek str. 1). Etapy aktualizacji: przejdź do zakładki System>>Zarządzanie zdalne w panelu konfiguracji routera. Zaznacz opcję Włącz zarządzanie z Internetu oraz Serwer FTP. zaakceptuj wprowadzone zmiany przyciskiem OK nastąpi restart routera. Domyślnie opcja zdalnego zarządzania z Internetu jest wyłączona. Domyślnym portem dla FTP jest 21. Możesz zmienić tą wartość jeżeli istnieje tak potrzeba. utwórz nowe połączenie w Total Commander. Wpisz dowolną nazwę sesji polu Sesja, odpowiedni adres IP w polu Nazwa hosta (w przykładzie użyto ), nazwę użytkownika admin w polu Użytkownik oraz odpowiednie Hasło, które jest wykorzystywane do zarządzania routerem. Domyślne hasło Vigor serii 2110, 2130 oraz 2710 to admin. Kliknij przycisk OK, aby zaakceptować. 10/12

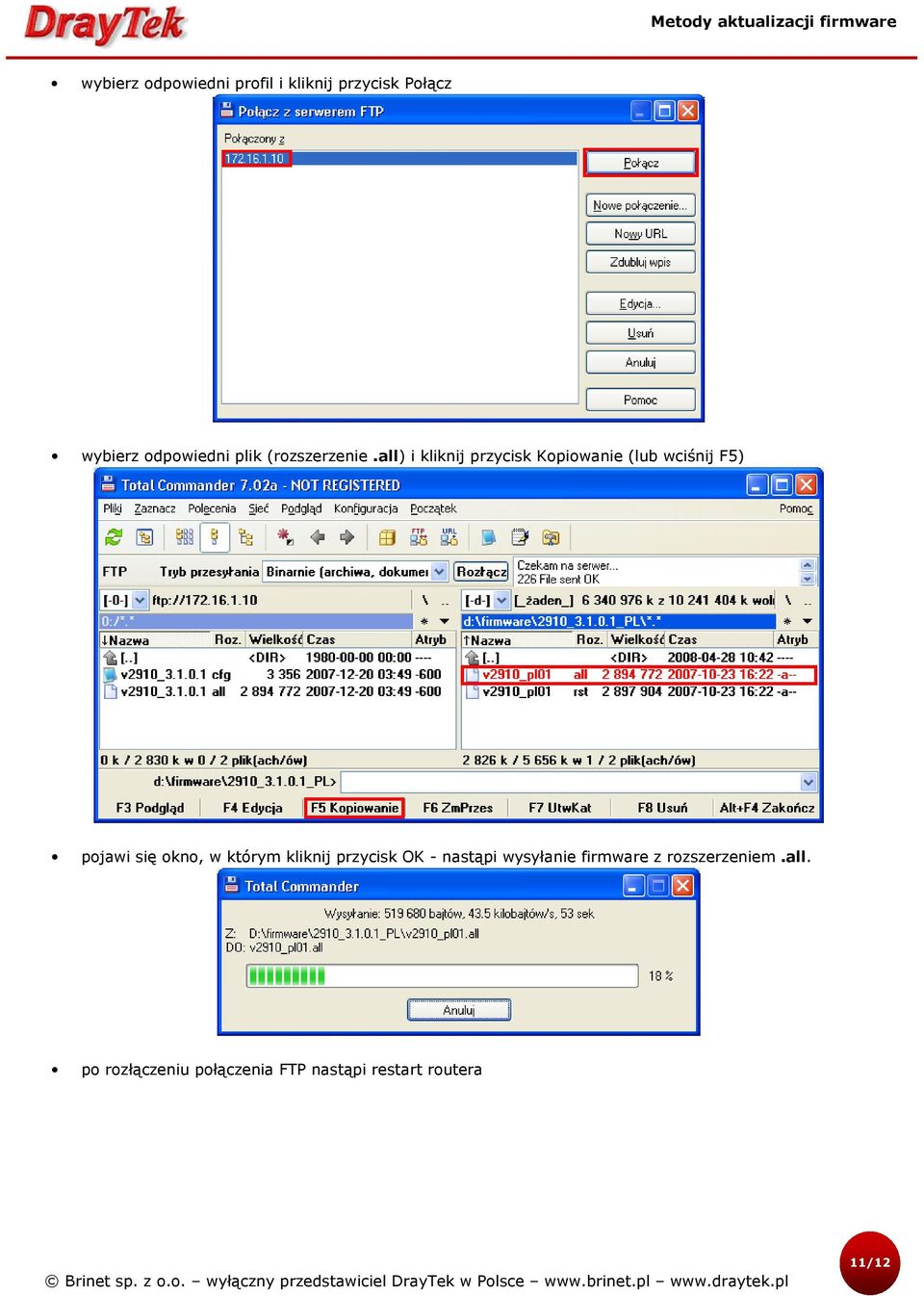

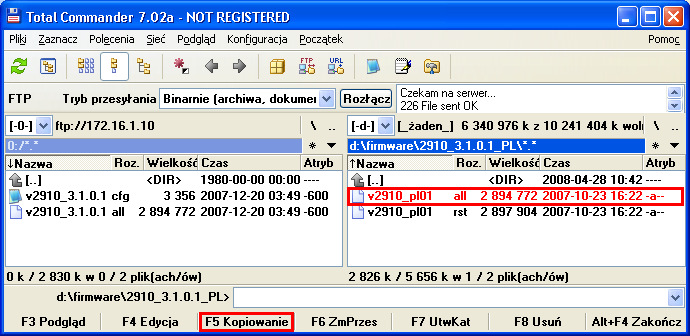

11 wybierz odpowiedni profil i kliknij przycisk Połącz wybierz odpowiedni plik (rozszerzenie.all) i kliknij przycisk Kopiowanie (lub wciśnij F5) pojawi się okno, w którym kliknij przycisk OK - nastąpi wysyłanie firmware z rozszerzeniem.all. po rozłączeniu połączenia FTP nastąpi restart routera 11/12

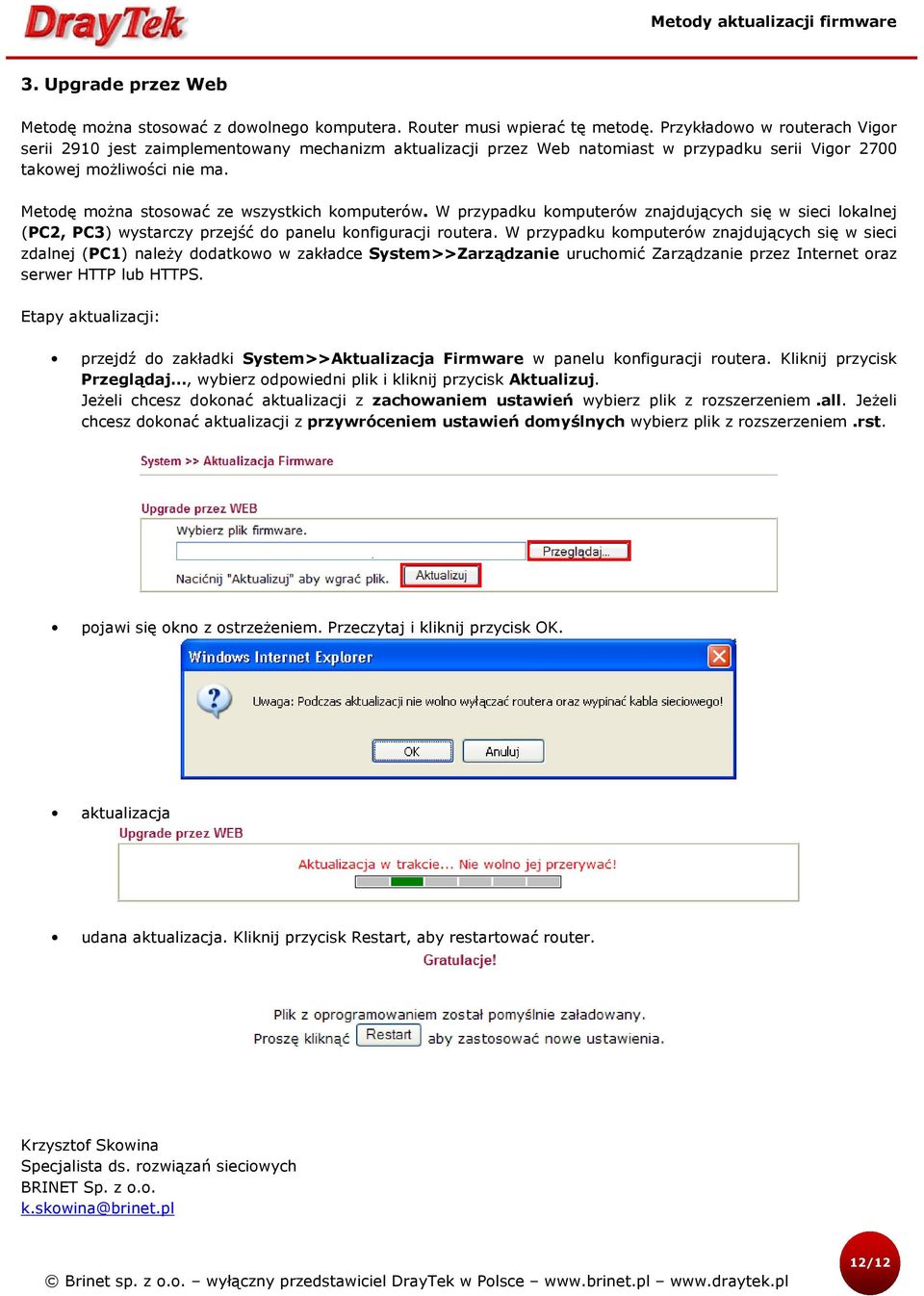

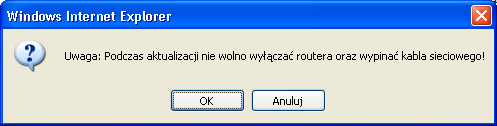

12 3. Upgrade przez Web Metodę można stosować z dowolnego komputera. Router musi wpierać tę metodę. Przykładowo w routerach Vigor serii 2910 jest zaimplementowany mechanizm aktualizacji przez Web natomiast w przypadku serii Vigor 2700 takowej możliwości nie ma. Metodę można stosować ze wszystkich komputerów. W przypadku komputerów znajdujących się w sieci lokalnej (PC2, PC3) wystarczy przejść do panelu konfiguracji routera. W przypadku komputerów znajdujących się w sieci zdalnej (PC1) należy dodatkowo w zakładce System>>Zarządzanie uruchomić Zarządzanie przez Internet oraz serwer HTTP lub HTTPS. Etapy aktualizacji: przejdź do zakładki System>>Aktualizacja Firmware w panelu konfiguracji routera. Kliknij przycisk Przeglądaj, wybierz odpowiedni plik i kliknij przycisk Aktualizuj. Jeżeli chcesz dokonać aktualizacji z zachowaniem ustawień wybierz plik z rozszerzeniem.all. Jeżeli chcesz dokonać aktualizacji z przywróceniem ustawień domyślnych wybierz plik z rozszerzeniem.rst. pojawi się okno z ostrzeżeniem. Przeczytaj i kliknij przycisk OK. aktualizacja udana aktualizacja. Kliknij przycisk Restart, aby restartować router. Krzysztof Skowina Specjalista ds. rozwiązań sieciowych BRINET Sp. z o.o. k.skowina@brinet.pl 12/12
