Uwaga!!! Założono, że router jest poprawnie podłączony i skonfigurowany do obsługi dostępu do Internetu.

Transkrypt

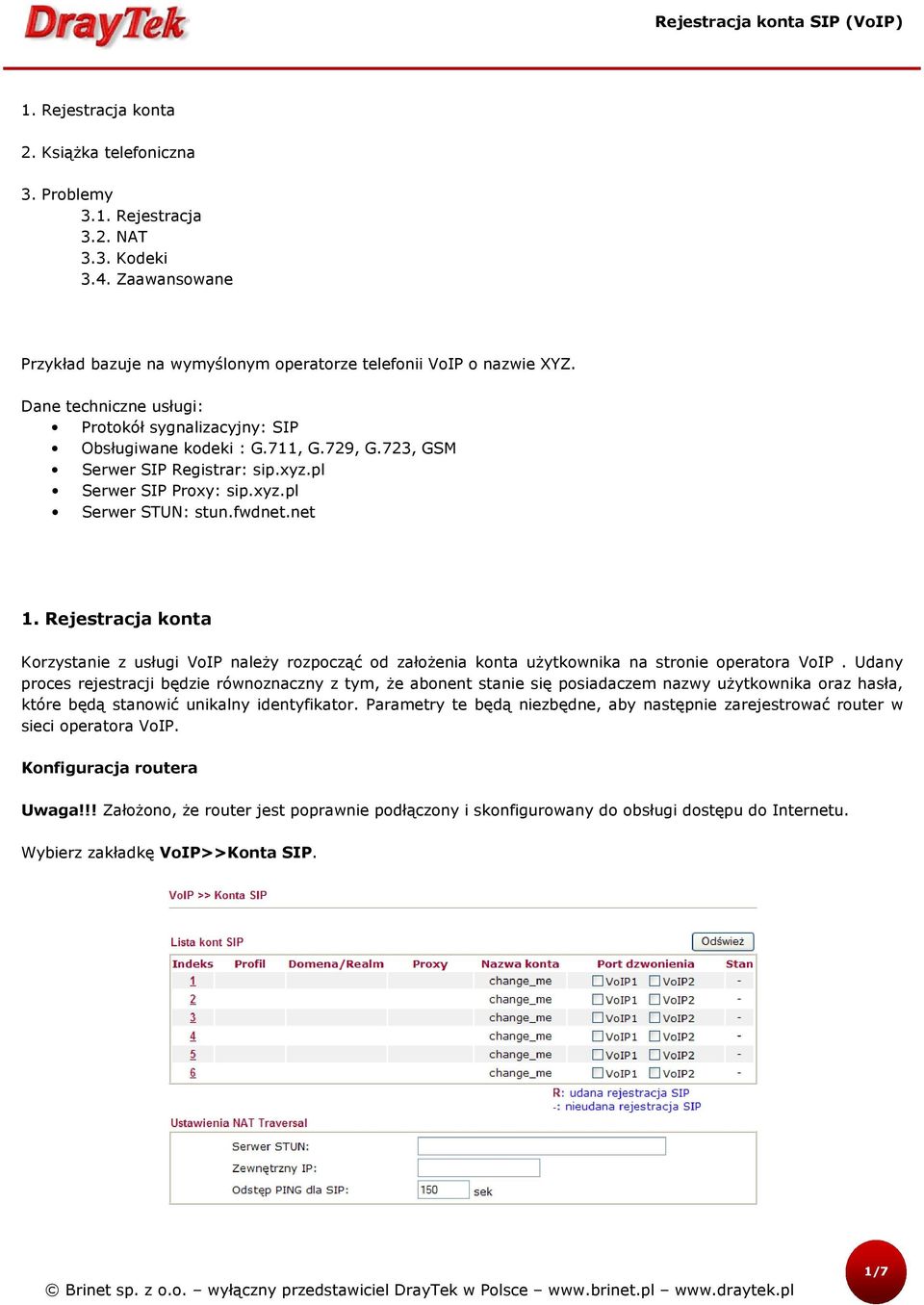

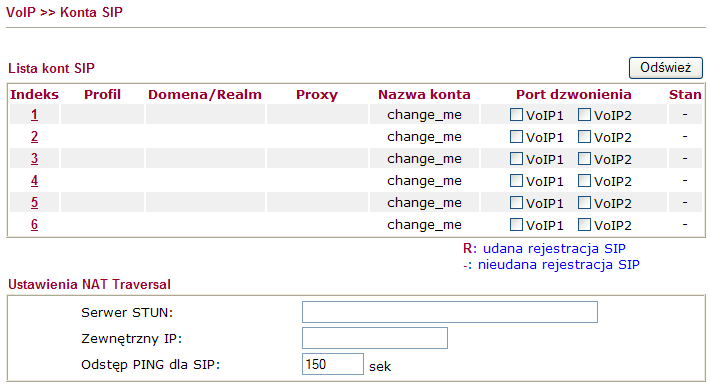

1 1. Rejestracja konta 2. Książka telefoniczna 3. Problemy 3.1. Rejestracja 3.2. NAT 3.3. Kodeki 3.4. Zaawansowane Przykład bazuje na wymyślonym operatorze telefonii VoIP o nazwie XYZ. Dane techniczne usługi: Protokół sygnalizacyjny: SIP Obsługiwane kodeki : G.711, G.729, G.723, GSM Serwer SIP Registrar: sip.xyz.pl Serwer SIP Proxy: sip.xyz.pl Serwer STUN: stun.fwdnet.net 1. Rejestracja konta Korzystanie z usługi VoIP należy rozpocząć od założenia konta użytkownika na stronie operatora VoIP. Udany proces rejestracji będzie równoznaczny z tym, że abonent stanie się posiadaczem nazwy użytkownika oraz hasła, które będą stanowić unikalny identyfikator. Parametry te będą niezbędne, aby następnie zarejestrować router w sieci operatora VoIP. Konfiguracja routera Uwaga!!! Założono, że router jest poprawnie podłączony i skonfigurowany do obsługi dostępu do Internetu. Wybierz zakładkę VoIP>>Konta SIP. 1/7

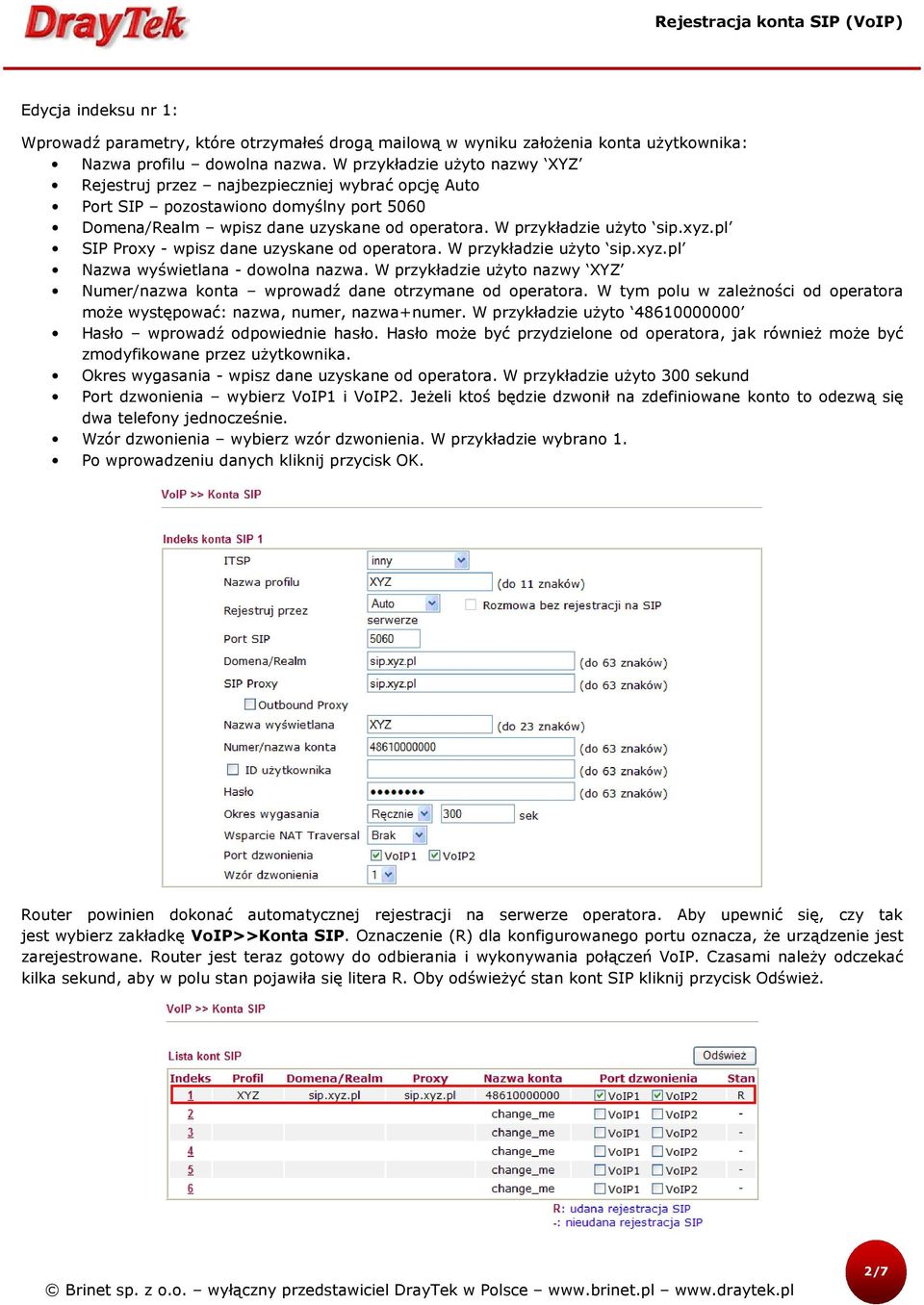

2 Edycja indeksu nr 1: Wprowadź parametry, które otrzymałeś drogą mailową w wyniku założenia konta użytkownika: Nazwa profilu dowolna nazwa. W przykładzie użyto nazwy XYZ Rejestruj przez najbezpieczniej wybrać opcję Auto Port SIP pozostawiono domyślny port 5060 Domena/Realm wpisz dane uzyskane od operatora. W przykładzie użyto sip.xyz.pl SIP Proxy - wpisz dane uzyskane od operatora. W przykładzie użyto sip.xyz.pl Nazwa wyświetlana - dowolna nazwa. W przykładzie użyto nazwy XYZ Numer/nazwa konta wprowadź dane otrzymane od operatora. W tym polu w zależności od operatora może występować: nazwa, numer, nazwa+numer. W przykładzie użyto Hasło wprowadź odpowiednie hasło. Hasło może być przydzielone od operatora, jak również może być zmodyfikowane przez użytkownika. Okres wygasania - wpisz dane uzyskane od operatora. W przykładzie użyto 300 sekund Port dzwonienia wybierz VoIP1 i VoIP2. Jeżeli ktoś będzie dzwonił na zdefiniowane konto to odezwą się dwa telefony jednocześnie. Wzór dzwonienia wybierz wzór dzwonienia. W przykładzie wybrano 1. Po wprowadzeniu danych kliknij przycisk OK. Router powinien dokonać automatycznej rejestracji na serwerze operatora. Aby upewnić się, czy tak jest wybierz zakładkę VoIP>>Konta SIP. Oznaczenie (R) dla konfigurowanego portu oznacza, że urządzenie jest zarejestrowane. Router jest teraz gotowy do odbierania i wykonywania połączeń VoIP. Czasami należy odczekać kilka sekund, aby w polu stan pojawiła się litera R. Oby odświeżyć stan kont SIP kliknij przycisk Odśwież. 2/7

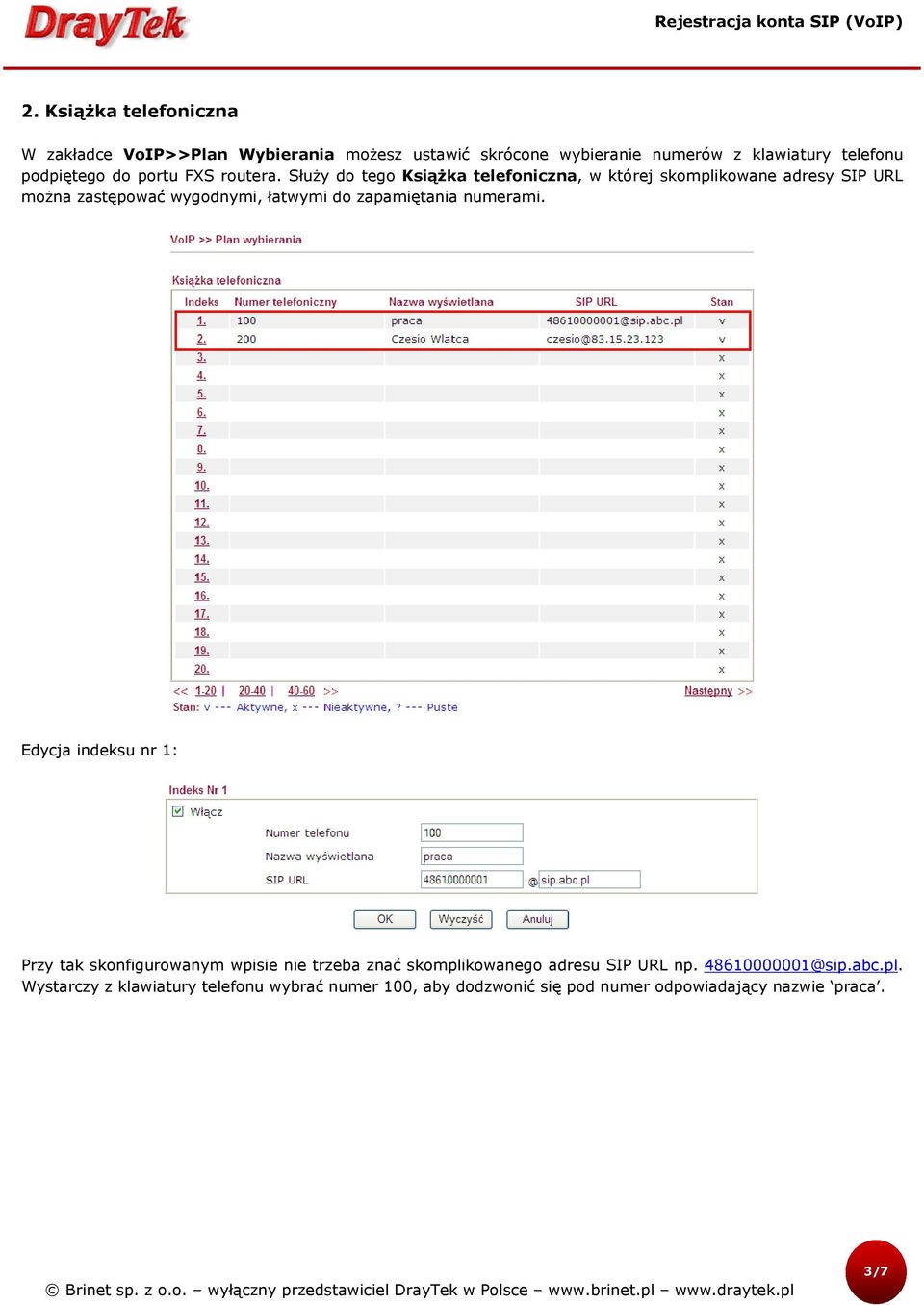

3 2. Książka telefoniczna W zakładce VoIP>>Plan Wybierania możesz ustawić skrócone wybieranie numerów z klawiatury telefonu podpiętego do portu FXS routera. Służy do tego Książka telefoniczna, w której skomplikowane adresy SIP URL można zastępować wygodnymi, łatwymi do zapamiętania numerami. Edycja indeksu nr 1: Przy tak skonfigurowanym wpisie nie trzeba znać skomplikowanego adresu SIP URL np @sip.abc.pl. Wystarczy z klawiatury telefonu wybrać numer 100, aby dodzwonić się pod numer odpowiadający nazwie praca. 3/7

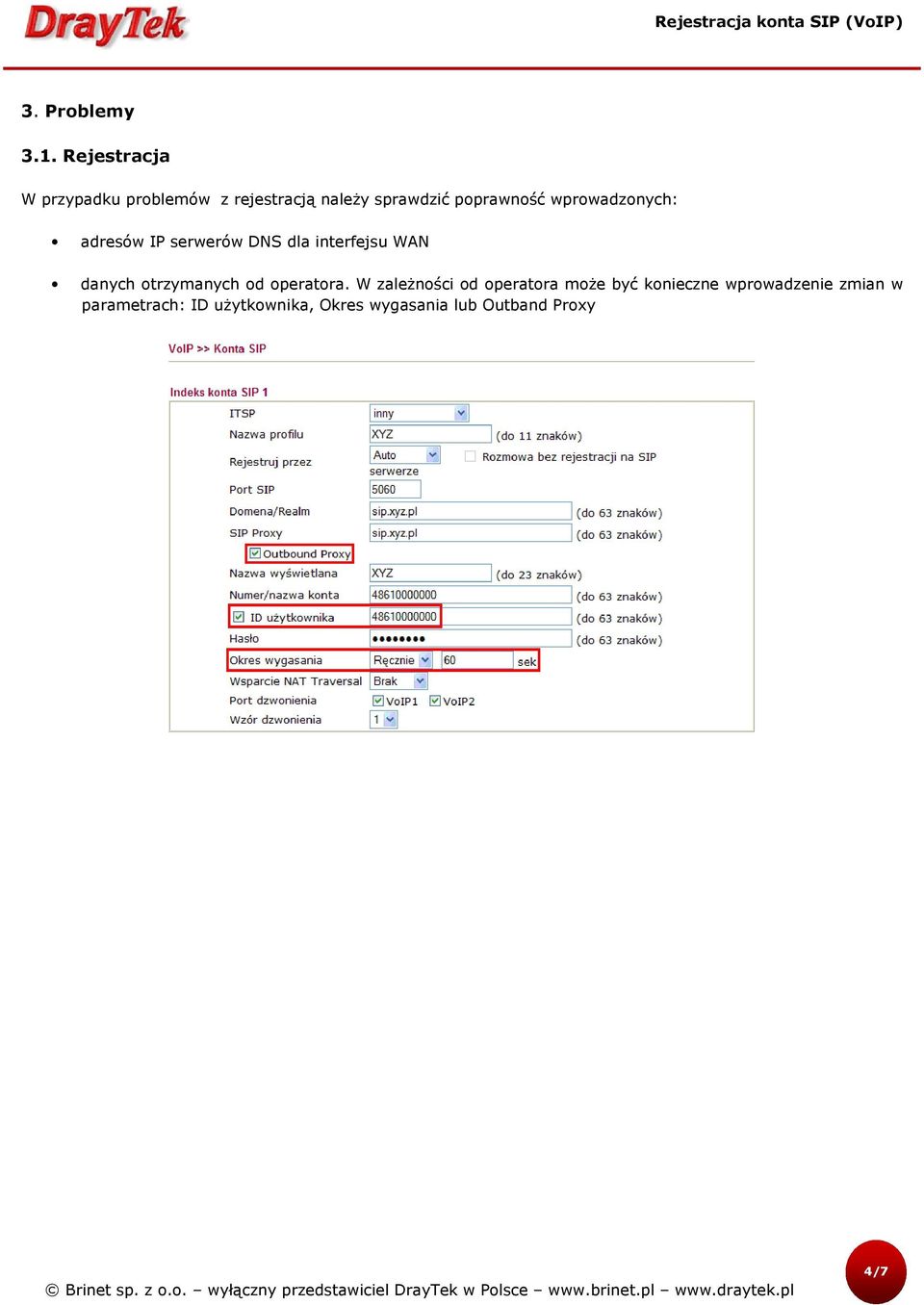

4 3. Problemy 3.1. Rejestracja W przypadku problemów z rejestracją należy sprawdzić poprawność wprowadzonych: adresów IP serwerów DNS dla interfejsu WAN danych otrzymanych od operatora. W zależności od operatora może być konieczne wprowadzenie zmian w parametrach: ID użytkownika, Okres wygasania lub Outband Proxy 4/7

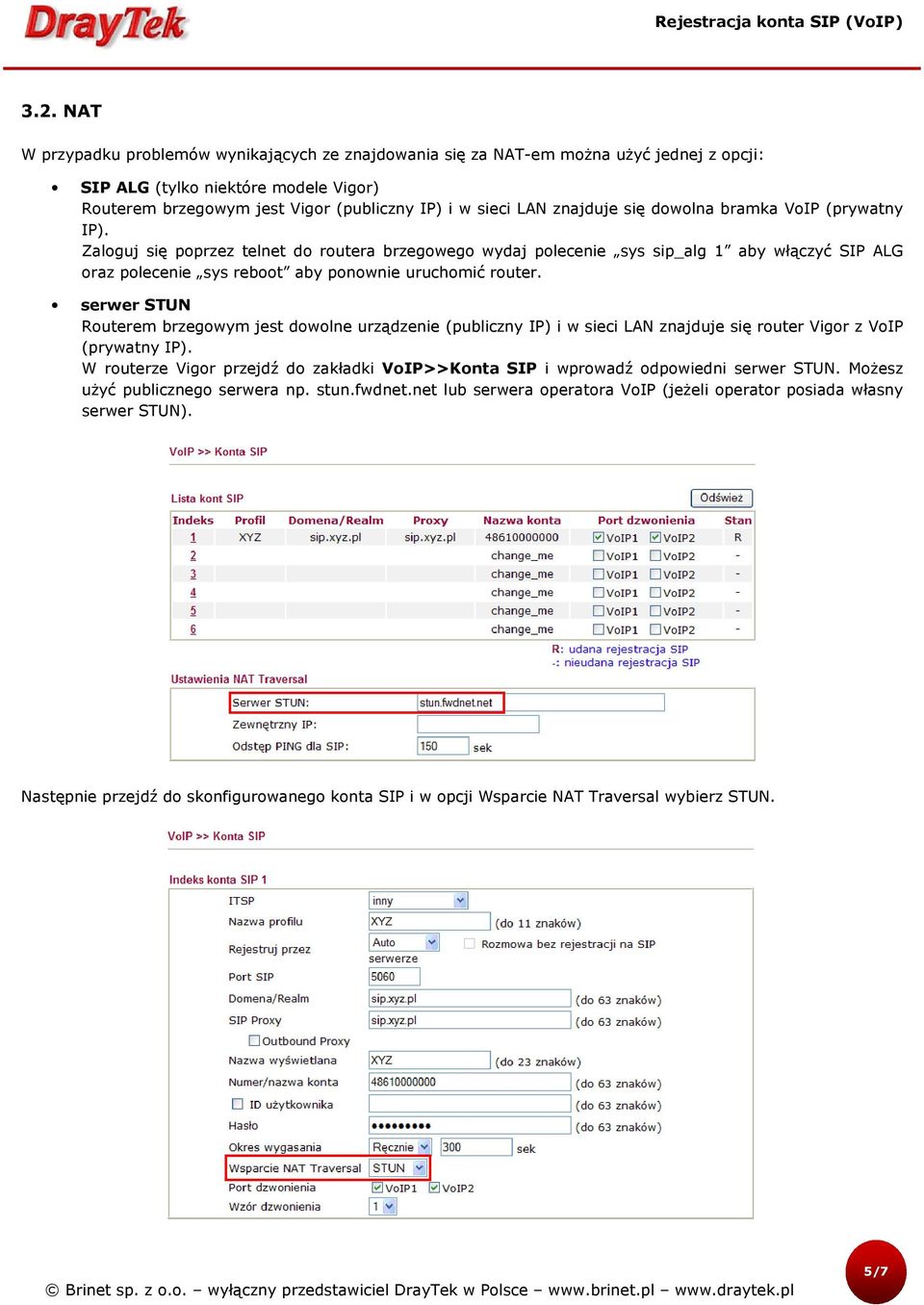

5 3.2. NAT W przypadku problemów wynikających ze znajdowania się za NAT-em można użyć jednej z opcji: SIP ALG (tylko niektóre modele Vigor) Routerem brzegowym jest Vigor (publiczny IP) i w sieci LAN znajduje się dowolna bramka VoIP (prywatny IP). Zaloguj się poprzez telnet do routera brzegowego wydaj polecenie sys sip_alg 1 aby włączyć SIP ALG oraz polecenie sys reboot aby ponownie uruchomić router. serwer STUN Routerem brzegowym jest dowolne urządzenie (publiczny IP) i w sieci LAN znajduje się router Vigor z VoIP (prywatny IP). W routerze Vigor przejdź do zakładki VoIP>>Konta SIP i wprowadź odpowiedni serwer STUN. Możesz użyć publicznego serwera np. stun.fwdnet.net lub serwera operatora VoIP (jeżeli operator posiada własny serwer STUN). Następnie przejdź do skonfigurowanego konta SIP i w opcji Wsparcie NAT Traversal wybierz STUN. 5/7

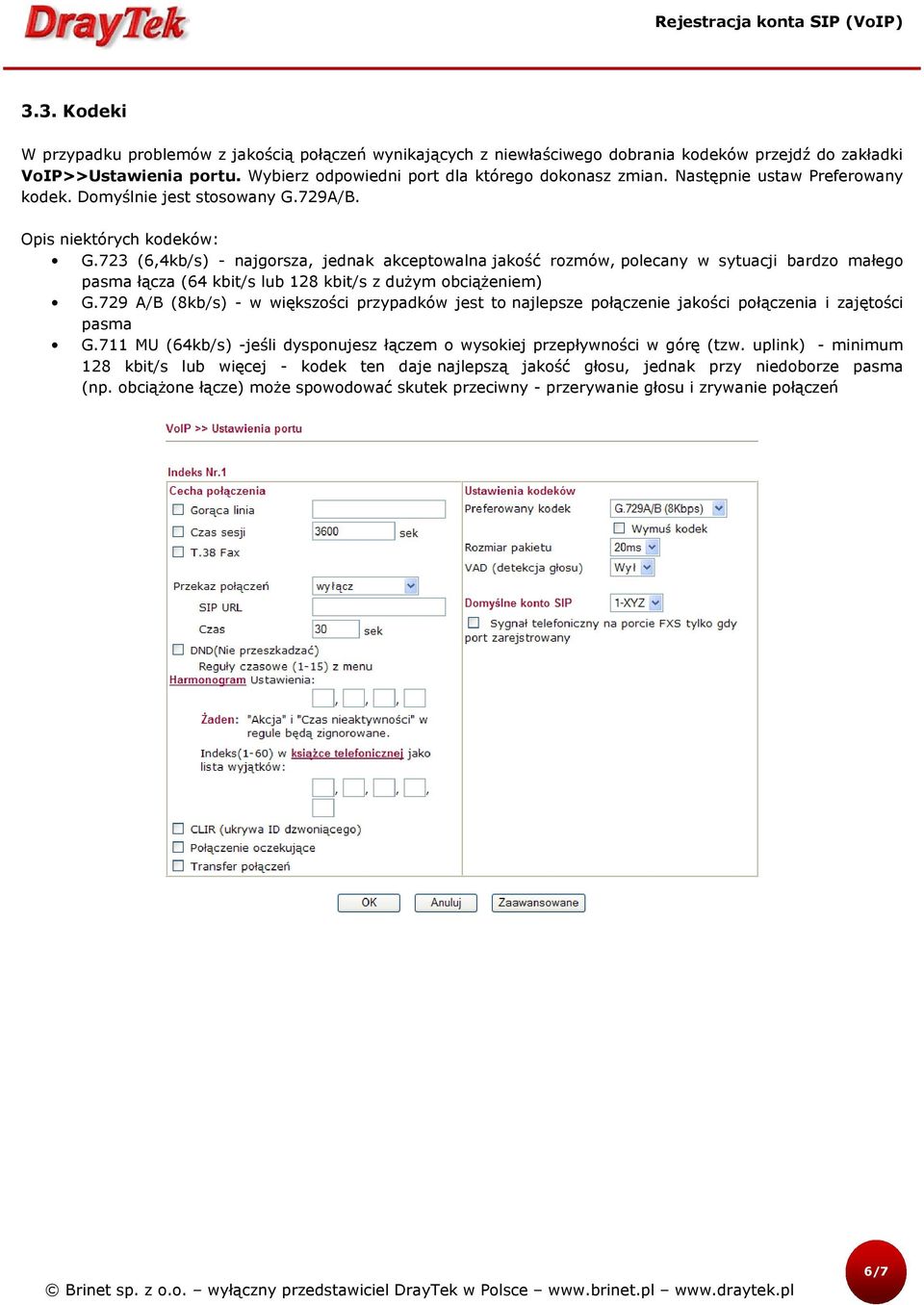

6 3.3. Kodeki W przypadku problemów z jakością połączeń wynikających z niewłaściwego dobrania kodeków przejdź do zakładki VoIP>>Ustawienia portu. Wybierz odpowiedni port dla którego dokonasz zmian. Następnie ustaw Preferowany kodek. Domyślnie jest stosowany G.729A/B. Opis niektórych kodeków: G.723 (6,4kb/s) - najgorsza, jednak akceptowalna jakość rozmów, polecany w sytuacji bardzo małego pasma łącza (64 kbit/s lub 128 kbit/s z dużym obciążeniem) G.729 A/B (8kb/s) - w większości przypadków jest to najlepsze połączenie jakości połączenia i zajętości pasma G.711 MU (64kb/s) -jeśli dysponujesz łączem o wysokiej przepływności w górę (tzw. uplink) - minimum 128 kbit/s lub więcej - kodek ten daje najlepszą jakość głosu, jednak przy niedoborze pasma (np. obciążone łącze) może spowodować skutek przeciwny - przerywanie głosu i zrywanie połączeń 6/7

7 3.4. Zaawansowane W przypadku problemów związanych z ustawieniami DTMF, tonów, głośności, itp. przejdź do VoIP>>Ustawienia portu - wybierz odpowiedni port dla którego dokonasz zmian (pojawi się okno jak wyżej). Następnie kliknij przycisk Zaawansowane. Możesz tu dokonać zmian: tonów domyślnie wybrany jest region Własne. Możesz również użyć zbliżonych regionów np. Niemyc, UK. głośności mikrofonu i głośnika w słuchawce telefonu domyślnie jest ustawiona wartość 5. Im większa wartość tym głośniej. trybu DTMF domyślnie ustawiony jest tryb InBand. Możesz również użyć trybów OutBand (zalecenie RFC) i SIP Info (jeżeli wspiera je operator VoIP). Krzysztof Skowina Specjalista ds. rozwiązań sieciowych BRINET Sp. z o.o. k.skowina@brinet.pl 7/7
