1 TELEFON GXP2100 SZYBKI START

2 1. Opis GXP2100 to cztero-profilowy telefon systemowy IP z wysoką jakością dźwięku HD oraz wyświetlaczem LCD o rozdzielczości 180-x90 pikseli. Aparat charakteryzuje się wsparciem dla rozwiązań Web oraz XML, ponadto posiada 7 przycisków programowalnych szybkiego wybierania (BLF). Dużą zaletą jest możliwość prowadzenia konferencji do 4 abonentów. Telefon posiada dwa porty sieciowe 10/100 Mbit/s ze wsparciem PoE. Telefon dedykowany dla małych i średnich przedsiębiorstw posiadających telefonię IP. Ponadto telefon znajduje zastosowanie w wielu platformach SIP/NGN/IMS. 2. Zawartość kompletu - telefon GXP zasilacz 5V DC, 800mA - szybki start (lub podręcznik użytkownika) - słuchawka z przewodem - kołki do montażu naściennego - podstawka i uchwyt montażowy - kabel sieciowy 3. Opis gniazd i portów PC LAN GNIAZDO ZASILACZA ZESTAW NAGŁOWNY Grandstream Networks 2

3 4. Przed podłączeniem Nie wolno wyłączać i włączać urządzenia kiedy wczytywany lub aktualizowany jest firmware (diody migają). Należy używać zasilacza załączonego do kompletu. Używanie innego zasilacza może spowodować uszkodzenie telefonu. 5. Montaż Telefon może być zamontowany na ścianie lub może stać na biurku dzięki podstawce. Otwory dla podstawki Jeżeli telefon zamontowany jest na ścianie, należy wieszak słuchawki ustawić w odpowiedniej pozycji. Wieszak słuchawki Montaż naścienny Telefon na biurku Grandstream Networks 3

4 6. Uruchomienie Aby uruchomić telefon należy : - podłączyć słuchawkę do gniazda wskazanego na rysunku (strona 2) - podłączyć port LAN do switch a za pomocą kabla sieciowego w komplecie - podłączyć zasilacz do gniazda zasilacza wskazanego na rysunku (strona 2) Na ekranie pojawi się informacja o wczytywaniu oprogramowania telefonu, należy poczekać do momentu kiedy na wyświetlaczu pojawi się data i czas. Za pomocą klawiatury i menu można ustawić statyczny adres IP lub włączyć klienta serwera DHCP. Dalsza zaawansowana konfiguracja możliwa jest za pomocą strony www. Aby otworzyć menu należy użyć przycisku menu a następnie przycisków nawigacyjnych. Ponowne użycie menu spowoduje otworzenie dalszych ustawień. Po upływie 20 sekund bezczynności wyjście z menu następuje automatycznie. Przyciski linii SIP Wyciszenie Transfer Konferencja Zestaw nagłowny Wskaźnik poczty głosowej Wskaźnik wiadomości Regulacja głośności Przyciski kontekstowe Przyciski nawigacyjne MENU / OK. Książka kontaktów Interkom Klawiatura Przyciski programowalne Zatwierdzenie Tryb głośnomówiący Zawieszanie połączeń UWAGA! Jeżeli posiadany przełącznik (switch) lub router nie wspierają PoE (dla modelu GXP1405), można zaopatrzyć się w adapter PoE, który najczęściej podłączany jest pomiędzy port przełącznika a port LAN telefonu celem dostarczenia zasilania na 2 dedykowane pary okablowania typu skrętka. 7. Konfiguracja www Telefon GXP2100 zarządzana jest z poziomu przeglądarki www. Aby otworzyć interfejs konfiguracyjny, należy : - podłączyć zasilanie - podłączyć komputer do tego samego segmentu sieci LAN gdzie podłączony jest telefon, - skonfigurować połączenie sieciowe na komputerze z zakresu (IP: XXX z maską podsieci : ), Grandstream Networks 4

- upewnić się że telefon jest podłączony do siec - w menu telefonu ustawić statyczny adres IP z zakresu 192.168.1.XXX i tą samą maską podsieci co PC - otworzyć przeglądarkę internetową np.

Konfiguracja profilu SIP MENU Możliwe jest wprowadzenie ustawień profilu SIP z poziomu menu i przycisków nawigacyjnych.

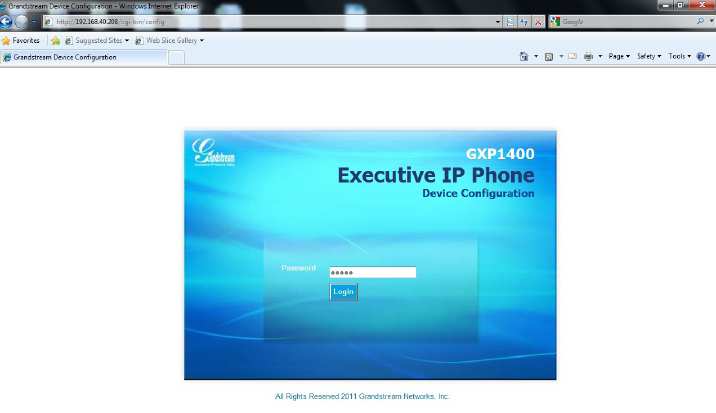

5 - upewnić się że telefon jest podłączony do siec - w menu telefonu ustawić statyczny adres IP z zakresu XXX i tą samą maską podsieci co PC - otworzyć przeglądarkę internetową np. FireFox lub IE, - wprowadzić ustawiony wcześniej adres IP telefonu w przeglądarce, - wprowadzić login admin (administratora-pełen dostęp) lub 1234 (użytkownika-dostęp ograniczony). 8. Konfiguracja profilu SIP MENU Możliwe jest wprowadzenie ustawień profilu SIP z poziomu menu i przycisków nawigacyjnych. W tym celu należy otworzyć menu i udać się do Config gdzie znajdują się ustawienia : - SIP proxy - Outbound proxy - SIP User ID, SIP Auth ID, SIP Password Dane profilu SIP dostarcza operator VoIP. 9. Ochrona środowiska Instrukcja dotycząca ochrony środowiska Uwaga : To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstw domowych. Uwaga: tego sprzętu nie wolno wyrzucać do odpadów komunalnych!!! Wyrób należy utylizować poprzez selektywną zbiórkę w punktach do tego przygotowanych. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Grandstream Networks 5
