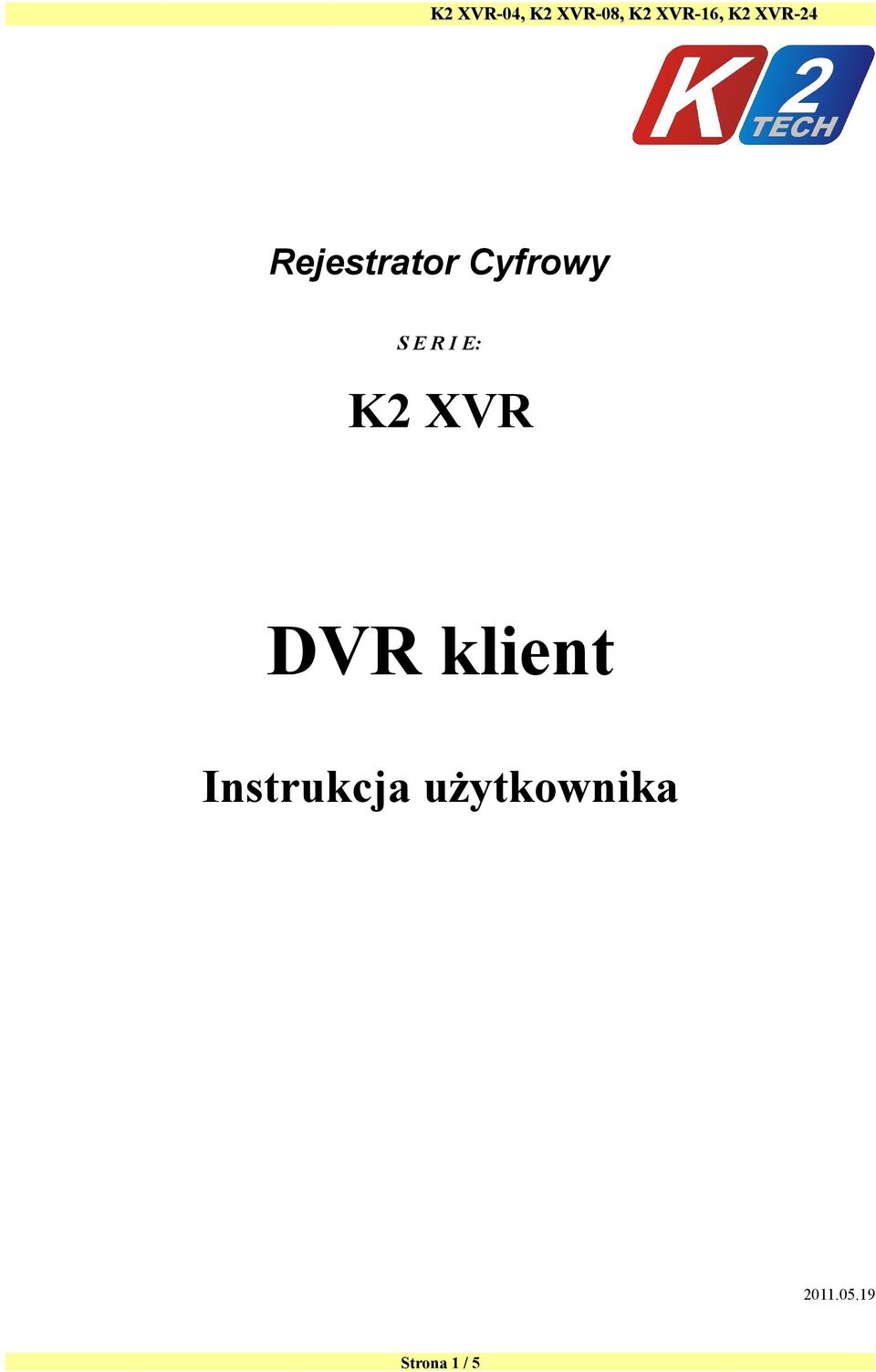

K2 XVR-04, K2 XVR-08, K2 XVR-16, K2 XVR-24. Rejestrator Cyfrowy S E R I E: K2 XVR. DVR klient. Instrukcja użytkownika

Transkrypt

1 Rejestrator Cyfrowy S E R I E: K2 XVR DVR klient Instrukcja użytkownika Strona 1 / 5

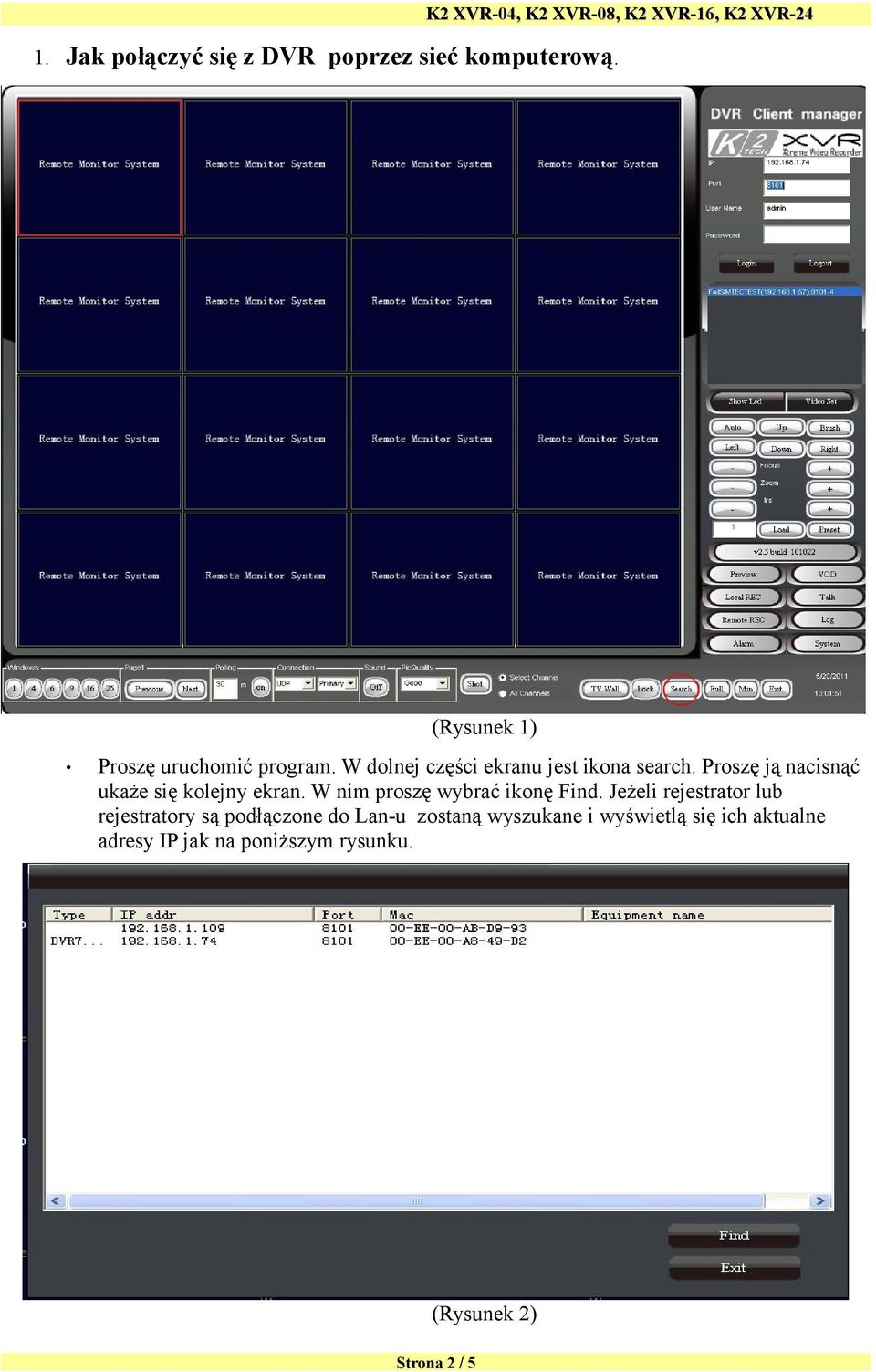

2 1. Jak połączyć się z DVR poprzez sieć komputerową. K2 XVR-04, K2 XVR-08, K2 XVR-16, K2 XVR-24 (Rysunek 1) Proszę uruchomić program. W dolnej części ekranu jest ikona search. Proszę ją nacisnąć ukaże się kolejny ekran. W nim proszę wybrać ikonę Find. Jeżeli rejestrator lub rejestratory są podłączone do Lan-u zostaną wyszukane i wyświetlą się ich aktualne adresy IP jak na poniższym rysunku. (Rysunek 2) Strona 2 / 5

3 Jeżeli wszystko przebiegło prawidłowo znamy już adres IP urządzenia. Należy go wpisać w polu IP jak pokazuje pierwszy rysunek. Port zostawiamy domyślny, użytkownik (domyślnie) admin, hasło Następnie wybieramy ikonę login. Po pozytywnym połączeniu możemy przystąpić do podglądu obrazów z kamer. Należy ustawić kursor myszy na dowolnym oknie kliknąć prawym klawiszem i wybrać rejestrator a następnie z listy kamerę. W oknie gdzie ustawiony był kursor pojawi się obraz z wybranej kamery. Analogicznie należy postępować otwierając kolejne obrazy z kamer. 2. Wyświetlanie, funkcje przycisków W dolnej lewej części ekranu pod napisem windows znajdują się przyciski ustawiające podział ekranu (1, 4, 6, 9, 16, 25). Zaraz obok pod napisem page są przyciski przełączające strony ekranu (w aktualnej wersji są 2). Oznacza to, że w każdej ze stron można otworzyć 25 obrazów z kamer co sumie daje 50. Więc jeżeli system rozbuduje się powyżej 25 kamer je przypisać kolejnej stronie ekranu, a strony przełączać za pomocą ikon next, prewious. Connection opcje te służą do wyboru protokołu i strumienia danych (z każdej kamery niezależnie) które będą przekazywały obrazy z kamer na żywo poprzez sieć komputerową. Więcej informacje na temat protokołów transmisji można znaleźć pod adresem wpisując UDP, TCP, Multicast. Sound włączenie dźwięku PicQuality jakość obrazu (zdjęcia). Shot wykonanie zdjęcia, obok mamy do wyboru opcje select channel pojedynczy kanał (z okna zaznaczonego czerwoną ramką) lub all channels (z kanałów wyświetlających obrazy). TV Wall na dzień dzisiejszy funkcja nie do wykorzystania. Search wyszukiwanie urządzeń w sieci. Full jeżeli obrazy są oglądane w trybie podziału, użycie tego przycisku spowoduje wyświetlenie w trybie pełnoekranowym obrazu który zaznaczony był czerwoną ramką. Min sprowadza program do paska stanu Windows. Exit zamyka program. Strona 3 / 5

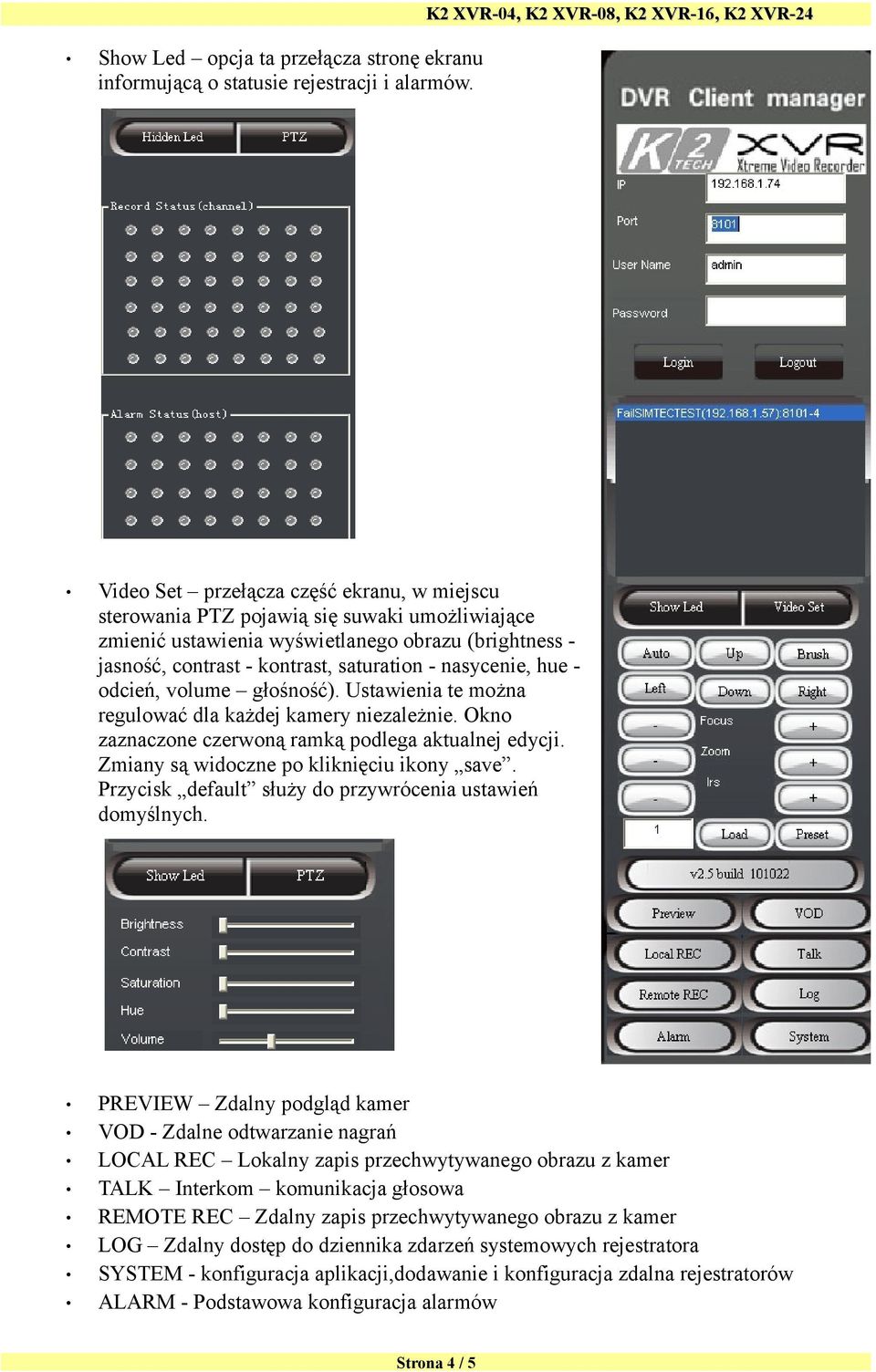

4 Show Led opcja ta przełącza stronę ekranu informującą o statusie rejestracji i alarmów. K2 XVR-04, K2 XVR-08, K2 XVR-16, K2 XVR-24 Video Set przełącza część ekranu, w miejscu sterowania PTZ pojawią się suwaki umożliwiające zmienić ustawienia wyświetlanego obrazu (brightness - jasność, contrast - kontrast, saturation - nasycenie, hue - odcień, volume głośność). Ustawienia te można regulować dla każdej kamery niezależnie. Okno zaznaczone czerwoną ramką podlega aktualnej edycji. Zmiany są widoczne po kliknięciu ikony save. Przycisk default służy do przywrócenia ustawień domyślnych. PREVIEW Zdalny podgląd kamer VOD - Zdalne odtwarzanie nagrań LOCAL REC Lokalny zapis przechwytywanego obrazu z kamer TALK Interkom komunikacja głosowa REMOTE REC Zdalny zapis przechwytywanego obrazu z kamer LOG Zdalny dostęp do dziennika zdarzeń systemowych rejestratora SYSTEM - konfiguracja aplikacji,dodawanie i konfiguracja zdalna rejestratorów ALARM - Podstawowa konfiguracja alarmów Strona 4 / 5

5 3. Odtwarzanie VOD Remote File - Zdalne odtwarzanie z rejestratora Local File - Lokalne odtwarzanie z dysku HDD komputera Serwer- Wybierz rejestrator z którego materiał chcesz wyszukać Channel Wybierz kanał z którego nagrania mają zostać wyświetlone File - Określ typ nagrań które mają się znaleźć na liście ALL Wszystkie nagrania Manual Nagrania z zapisu ręcznego Schedule Nagrania z harmonogramu Motion Nagrania z wideo-detekcji Alarm Nagrania ze wzbudzenia czujnika NO/NC Play by Time - Odtwarzaj po czasie Odtwarzaj PLAY Start - Określ początek przedziału czasowego Start End - Określ koniec przedziału czasowego End Search wyszukuje nagrania w przedziale start-end Play odtwarzanie nagrania Backup by Name/ Backup by Time zapisanie materiału wideo na dysku Strona 5 / 5
