Instrukcja obsługi. Kamera szybkoobrotowa IP LUMENA-12M1-147

Transkrypt

1 Instrukcja obsługi Kamera szybkoobrotowa IP UWAGA: Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Niektóre dane techniczne mogą różnić się w zależności od danego modelu kamery. Szczegółowe dane techniczne dostępne są u dostawcy sprzętu. 1

2 Odbiornik zgodny jest z warunkami dyrektywy 89/336/EEC dotyczącej przestrzegania przez kraje członkowskie przepisów zgodności elektromagnetycznej oraz warunkami dyrektyw 73/23/EEC i 93/68/EEC dotyczących przestrzegania przez kraje członkowskie przepisów niskiego napięcia i bezpieczeństwa związanego z obsługą urządzeń elektrycznych. Symbol ten informuje, że danego urządzenia elektrycznego lub elektronicznego, po zakończeniu jego eksploatacji, nie wolno wyrzucać razem z odpadami gospodarczymi. Urządzenie należy przekazać do wyspecjalizowanego punktu zbiórki. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Ponadto produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia o podobnych właściwościach. Odpowiednia utylizacja urządzenia pozwala zachować cenne zasoby naturalne i uniknąć negatywnego wpływu na zdrowie i środowisko, które może być zagrożone w przypadku niewłaściwego postępowania z odpadami. Spis treści 2

3 1. Dostęp przez stronę Połączenie sieciowe Instalowanie komponentów Active-X Interfejs Ustawienia lokalne Zdarzenia Alarmowe Ustawienia systemu Ustawienia Nagrania, terminarz Terminarz Zdjęcia Alarm Detekcja ruchu Wykrywanie zasłonięcia kamery Utrata sygnału wideo Wejścia alarmowe Wyjścia alarmowe Usterki System Ustawienia ogólne Ustawienia kompresji wideo Ustawienia sieciowe Zaawansowane ustawienia sieciowe Ustawienia wyświetlania OSD Konfiguracja PTZ Ustawienia RS Ustawienia parametrów kamery Zaawansowane Dysk Konta Konserwacja Fabryczne Import/Eksport Restart Aktualizacja Informacje systemowe Informacje o HDD Logi systemowe Informacje o systemie

4 1. Dostęp przez stronę www 1.1 Połączenie sieciowe Przed podłączeniem kamery do sieci należy skonfigurować sieć lub ustawienia sieciowe kamery. Domyślne dane logowania kamery: Adres IP: Użytkownik: admin Hasło: bez hasła 1.2 Instalowanie komponentów Active-X Po poprawny skonfigurowaniu połączenia sieciowego wpisać adres IP kamery w przeglądarce IE. Przy pierwszym połączeniu do kamery, zostanie wyświetlona informacja, aby zainstalować dodatek Active-X. Należy kliknąć na pasek i zainstalować dodatek. 4

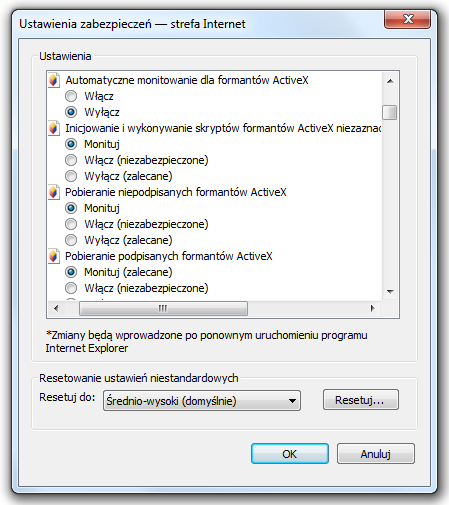

5 Po poprawnym zainstalowaniu komponentów, zaloguj się do przeglądarki wprowadzając login i hasło. W przypadku przeglądarek IE 8 i wyższych poinformuje o niepodpisanym dodatku Active-X i zablokuje instalację. Aby zezwolić na instalację komponentu, należy zmienić ustawienia przeglądarki. Opcje Internetowe -> Zabezpieczenia - > Poziom niestandardowy: Inicjowanie i wykonywanie skryptów formantów Active-X niezaznaczonych, jako bezpieczne do wykonywania Monituj Pobieranie niepodpisanych formantów Active-X Monituj 5

6 1.3 Interfejs Funkcje górnego paska: Odtwarzanie odtwarzanie zapisanych nagrań wideo, Lista zdarzeń informacja o zdarzeniach (logi systemowe), Ustawienia urządzeń konfiguracja kamery, Ustawienia lokalne ustawienia od strony komputera, Wyloguj wylogowanie z bieżącej sesji. Funkcje dolnego paska: 1. Pełny ekran, 2. Wyświetlanie pojedynczego kanału, 3. Łączenie się z wszystkimi dostępnymi kanałami, 4. Rozłączanie wszystkich kanałów, 5. Zrzut klatki wideo do pliku, 6. Włączanie zapisu dla wszystkich kanałów, 7. Wyłączanie zapisu. 8. Wyciszanie audio Panel sterowania: 6

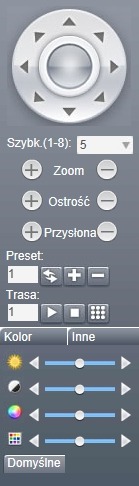

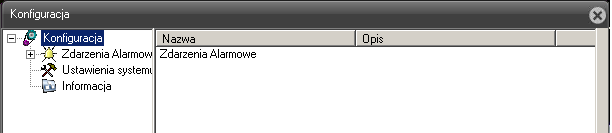

7 Sterowanie funkcjami PTZ oraz ustawienia parametrów wyświetlania: - Jasność - Kontrast - Nasycenie - Odcień 1.4 Ustawienia lokalne Jeżeli kamera nie jest podłączona do rejestratora a jedynie do komputera możliwe jest nagrywanie lokalne (na komputer) oraz obsługa alarmów. 7

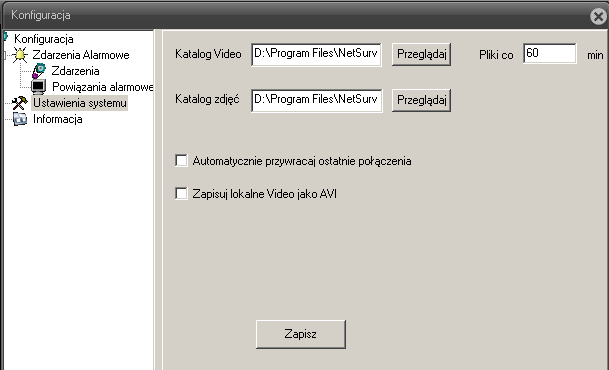

8 1.4.1 Zdarzenia Alarmowe Możliwe zdarzenia wywołujące alarm to: - Detekcja ruchu - Brak video - Zasłonięcie kamery Skutkiem alarmu będzie ustawione przez użytkownika odtwarzanie pliku dźwiękowego Ustawienia systemu W tych ustawieniach można wybrać katalog gdzie będą zapisywane pliki video oraz zdjęcia na komputerze. Aby obraz można było potem otworzyć na komputerze należy zaznaczyć Zapisuj lokalnie jako AVI w przeciwnym razie będzie go można odtworzyć jedynie z interfejsu kamery. Opcja Pliki co ustawia długość sekwencji video jednego pliku w minutach. 8

9 2. Ustawienia Aby skonfigurować kamerę należy z górnego paska wybrać opcję Ustawienia urządzeń, a następnie wybrać odpowiednią funkcję z menu: - Ustawienia nagrywania, - Ustawienia alarmów, - Ustawienia systemowe, - Ustawienia zaawansowane, - Informacje systemowe. 2.1 Nagrania, terminarz UWAGA! Funkcje przeznaczona dla rejestratorów. Opcje niedostępna dla kamer IP. 9

10 2.1.1 Terminarz UWAGA! Funkcje przeznaczona dla rejestratorów. Opcje niedostępna dla kamer IP Zdjęcia UWAGA! Funkcje przeznaczona dla rejestratorów. Opcje niedostępna dla kamer IP. 10

11 2.2 Alarm Detekcja ruchu Z poziomu wyświetlić przeglądarki komunikat o można wykryciu ruchu. Reszta opcji dostępna jest po podłączeniu do rejestratora 11

12 2.2.2 Wykrywanie zasłonięcia kamery Z poziomu przeglądarki wyświetlić komunikat zasłonięcia kamery. o można wykryciu Reszta opcji dostępna jest po podłączeniu do rejestratora Utrata sygnału wideo UWAGA! Funkcje przeznaczona dla rejestratorów. Opcje niedostępna dla kamer IP. 12

13 2.2.4 Wejścia alarmowe UWAGA! Funkcje przeznaczona dla rejestratorów. Opcje niedostępna dla kamer IP Wyjścia alarmowe UWAGA! Funkcje przeznaczona dla rejestratorów. Opcje niedostępna dla kamer IP. 13

14 2.2.6 Usterki UWAGA! Funkcje przeznaczona dla rejestratorów. Opcje niedostępna dla kamer IP. 14

15 2.3 System Ustawienia ogólne 15

16 2.3.2 Ustawienia kompresji wideo Ustawienia sieciowe 16

17 2.3.4 Zaawansowane ustawienia sieciowe Ustawienia wyświetlania OSD Opcje wyświetlanego obrazu. Ustawienie obszaru prywatnego. 17

18 2.3.6 Konfiguracja PTZ Kamery nie obsługują kontroli PTZ Ustawienia RS232 Brak komunikacji RS232 18

19 2.3.8 Ustawienia parametrów kamery 2.4 Zaawansowane 19

20 2.4.1 Dysk UWAGA! Funkcje przeznaczona dla rejestratorów. Opcje niedostępna dla kamer IP Konta Administrowanie kontami użytkowników. Dodawanie / usuwanie / edytowanie kont użytkowników wraz z ich uprawnieniami. 20

21 2.4.3 Konserwacja Fabryczne Funkcja ta przywrócenia fabrycznych daje do wszystkich możliwość ustawień bądź też wybranych ustawień. 21

22 2.4.5 Import/Eksport Funkcja daje możliwość importowania oraz eksportowania ustawień do pliku o formacie *.cfg Restart W celu zdalnego ponownego uruchomienia kamery wciśnij klawisz [OK]. 22

23 2.4.7 Aktualizacja W celu aktualizacji oprogramowania należy podać ścieżkę do pliku z rozszerzeniem *.bin i wcisnąć [Aktualizuj]. Kamera zaktualizuje oprogramowanie i uruchomi się ponownie. 2.5 Informacje systemowe 23

24 2.5.1 Informacje o HDD UWAGA! Funkcje przeznaczona rejestratorów. Opcje niedostępna kamer IP. dla dla Logi systemowe Funkcja daje możliwość wyświetlenia informacji o zdarzeniach, które dotyczą: - Systemu - Zmian konfiguracyjnych urządzenia - Dyskach HDD (tylko przy pracy z rejestratorem) - Alarmach (tylko przy pracy z rejestratorem) - Logowań użytkowników 24

25 2.5.3 Informacje o systemie 25

26 26
