Inwestycja: Remont dachu budynku użytkowego Inwestor: Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola m.st.warszawy 01-225 Warszawa, ul.bema 70 Adres inwestycji: Al.

1 Inwestycja: Remont dachu budynku użytkowego Inwestor: Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola m.st.warszawy Warszawa, ul.bema 70 Adres inwestycji: Al.Nowolipie 18, Warszawa OPIS DO PROJEKTU budowlano-wykonawczego remontu dachu (wymiana świetlików, wymiana obróbek blacharskich i pokrycia, wykonanie instalacji odladzania dachu i odpływów wraz z oceną izolacyjności cieplnej stropodachu). I.) OCENA STOPNIA IZOLACYJNOŚCI CIEPLNEJ STROPODACHU Ocenę izolacyjności cieplnej stropodachu wykonano za pomocą licencjonowanego programu do certyfikacji energetycznej, rekomendowanego przez Narodową Agencję Poszanowania Energii. Współczynnik przenikania ciepła dla stropu istniejącego wraz z warstwami nastropowymi oceniono na U=1,684W/(m2K), a pożądany współczynnik dla stropu to U=0,300W(m2K). W zw. z powyższym projektuje się ocieplenie stropodachu styropianem twardym gr.10cm o wsp. λ=0,036w(m2k), co pozwoli osiągnąć wsp. przenikania ciepła dla stropodach U=0,297W(m2K). II.) PRZEDMIOT INWESTYCJI-stan istniejący: Dach budynku użytkowego, parterowego, niepodpiwniczonego, wybudowanego latach 50tych XX wieku. Dach płaski o nachyleniu od 1,4 do 5,1%, nieocieplony. Konstrukcyjnie jest to strop gęstożebrowy o rozstawie żeber 60cm, DZ-4, na którym dla zapewnienia spadku ustawiono najprawdopodobniej, ponieważ nie zrywano pokrycia dachowego podczas inwentaryzacji konstrukcję drewnianą z deskowaniem pełnym, na którym leży papa. Wysokość pustki powietrznej przy osi E sięga 80cm wysokości i maleje do 25cm przy osi A. Różnica w wysokości ww.poduszki powietrznej powoduje, że stropodach przy osi E jest zimą cieplejszy niż przy osi A i najprawdopodobniej jest to powodem gromadzenia się śniegu w rejonie osi A, wzdłuż wpustów. Widok ogólny dachu Widok ogólny budynku

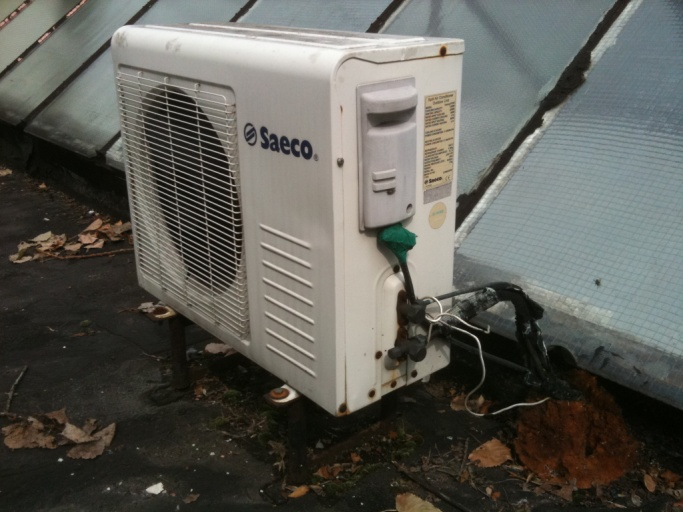

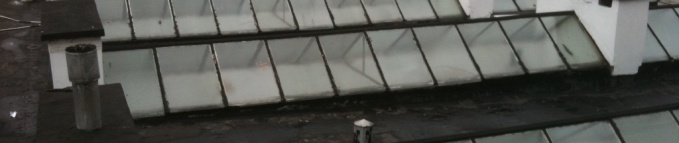

2 Na dachu znajdują się (nr zdjęcia inwentaryzacyjnego = nr obiektu na dachu): a.) 2 typy świetlików o konstrukcji stalowej z wypełnieniem ze szkła zbrojonego, które na użytek niniejszego opracowania nazwano A i B. Ilość i rodzaj w tabeli poniżej. świetliki świetlik typu A świetlik typu B szer.=160cm, dł.= cm, h=62cm 9szt. szer.=160, dł.= cm, h=62cm 10szt. b.) Jednostki zewnętrzne klimatyzacji (zg. z nr zdj. inwentaryzacyjnych): 9, 10, 11, 12, 13, 14, 15. c.) Kominy wentylacji mechanicznej o numerach (zg. z nr zdj. inwentaryzacyjnych): 20, 21, 22, 24, 25, d.) Stalowe kominy wentylacji grawitacyjnej: 16 (kominy h=140cm), 19, 23, 26, 27, e.) 6 wpustów odprowadzających deszczówkę do rynien i dalej, do kanalizacji deszczowej: 17, 37, 38, 39, 40, 41, 42 f.) Fajka kablowa: 28 g.) Właz dachowy: 29 h.) Skrzynka mieszcząca kabel RTV: 30 i.) 21 murowanych kominów wentylacji grawitacyjnej, położonych na przecięciu: osi B z osiami 2, 3, 4, 5, 6, 8, 9, 10, 11, 12 oraz osi D z osiami 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13.

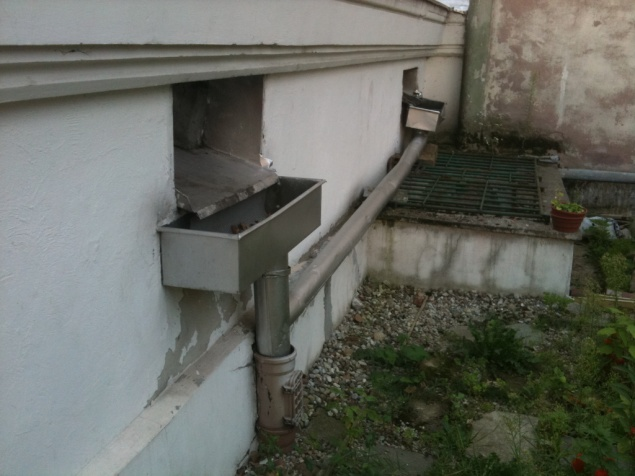

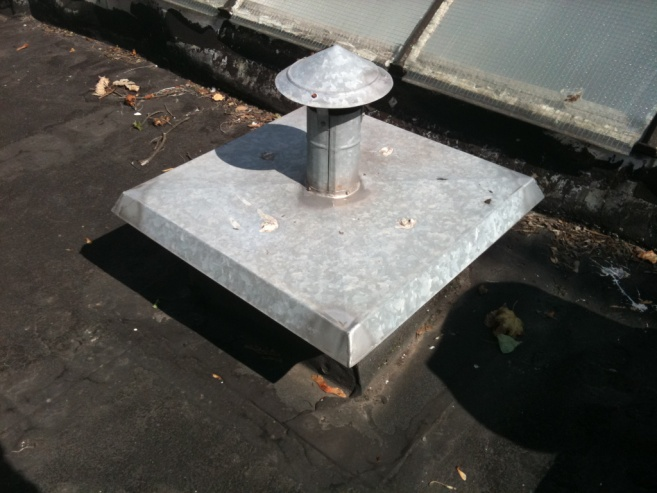

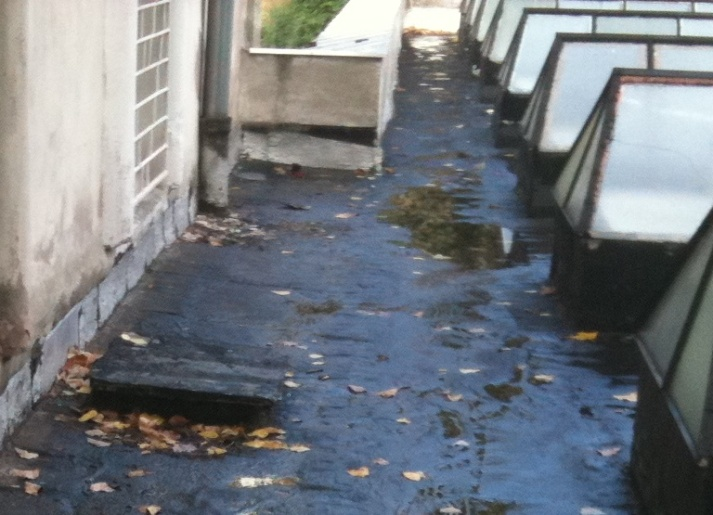

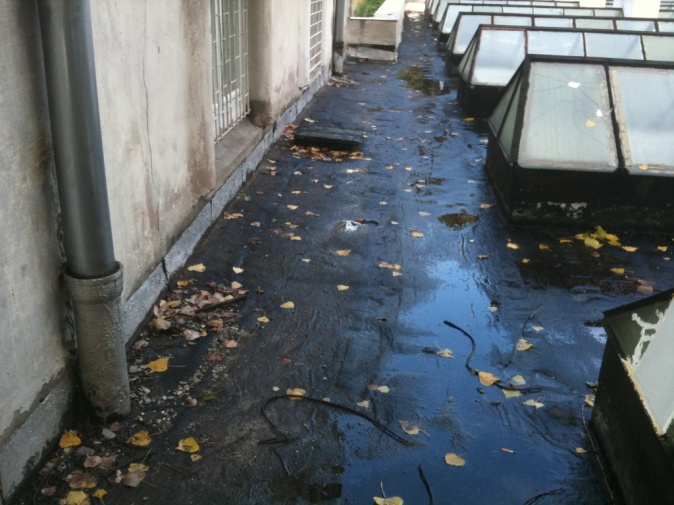

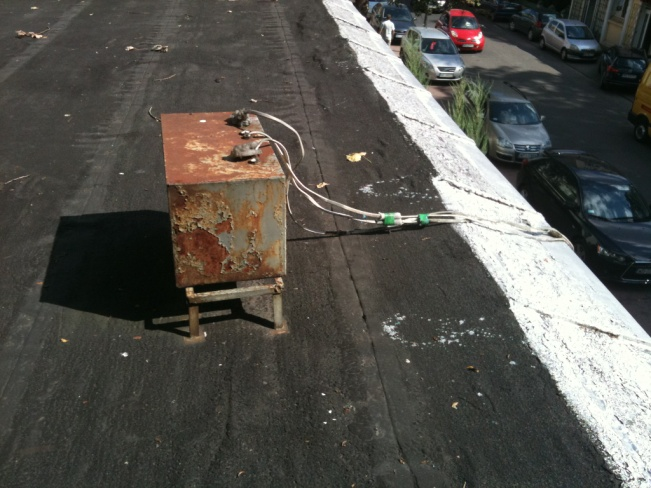

3 Zdjęcia dachu (odnośniki z nr zdjęć i kierunkiem ich wykonywania na rys.nr 1) zdj.nr 1 zdj.nr 2 zdj.nr 3 zdj.nr 4 zdj.nr 5 zdj.nr 6

4 zdj.nr 7 zdj.nr 8 zdj.nr 9 zdj.nr 10 zdj.nr 11 zdj.nr 12

5 zdj.nr 13 zdj.nr 14 zdj.nr 15 zdj.nr 16 zdj.nr 17 zdj.nr 18

6 zdj.nr 19 zdj.nr 20 zdj.nr 21 zdj.nr 22 zdj.nr 23 zdj.nr 24

7 zdj.nr 25 zdj.nr 26 zdj.nr 27 zdj.nr 28 zdj.nr 29 zdj.nr 30

8 zdj.nr 31 zdj.nr 32 zdj.nr 33 zdj.nr 34 zdj.nr 35 zdj.nr 36

9 zdj.nr 37 zdj.nr 38 zdj.nr 39 zdj.nr 40 zdj.nr 41 zdj.nr 42

10 Podstawowe dane budynku: okres budowy lata 50-te XXwieku powierzchnia dachu 976,00m 2 konstrukcja budynku w tym: 1. powierzchnia kryta papą (z uwzględnieniem wyłączenia pow.świetlików i kominów murowanych: 745,36 m 2 (z czego pow.części odladzanej wynosi 52,42m 2 ) 2. powierzchnia świetlików: 164,70 m 2 3. pow.dachu zajmowana przez kominy murowane:20,50 m 2 4. pow.wierzchu attyki: 45,44m 2 tradycyjna murowana, strop DZ-4 gr.27,5cm III.) PRZEDMIOT INWESTYCJI-stan projektowany: Przedmiot inwestycji dot. dachu omawianego budynku: 1) Warstwy stropodachu (wykonać w systemie Baumit lub równoważnym) a) Obszar dachu nieobjęty instalacją odladzania: opisane w przekrojach inwentaryzacji, zerwać istniejące warstwy dachowe leżące na stropach i wykonać następujące, zgodnie z zapisem punktu I: papa 2-warstwowa o 30-minutowej odporności ogniowej (np. Icopal FireSmart baza, FireSmart top i lub równoważna), płyty styropianu twardego (λ=0,036w/m*k)) gr.10cm, folia paroizolacyjna, zachować istn. deskowanie pełne, lub - w przypadku złego stanu technicznego wymienić. b) Obszar dachu objęty instalacją odladzania: rozebrać za wyjątkiem krokwi drewnianych - istniejące warstwy stropodachu od góry aż do stropu DZ-4. Następnie na stropie ułożyć folię PCV i warstwę styropianu o parametrach j.w. i grubości od 21 do 25cm, a na nią 4-8cm wylewki (z kablami instalacji odladzającej zg. z cz. elektryczną niniejszego projektu zawartą w tomie II) pokrytą papą o parametrach jak wyżej. c) Wizja lokalna wykazała, że obecnie istniejące obróbki blacharskie znajdują się poza dwoma koszami wieńczącymi spusty zasadniczo w zadowalającym stanie, jednak w zw. z położeniem 10cm styropianu na dachu należy podnieść obróbki blacharskie o 10cm wzdłuż osi E oraz wzdłuż osi 1 na odcinku pomiędzy osiami D- E oraz wzdłuż i na Prawo od osi 14. 2) Jednostki zewnętrzne klimatyzacji (zg. z nr zdj. inwentaryzacyjnych): 9, 10, 11, 12, 13, 14, 15 zasklepić dotychczasowe prowizoryczne i nieszczelne przejścia kablowe i wykonać nowe, szczelne, w fajkach kablowych o h=60cm w miejscach obecnych prowizorycznych przejść. 3) Kominy wentylacji mechanicznej o numerach (zg. z nr zdj. inwentaryzacyjnych): wymienić pogiętą stalową pokrywę komina nr 25, a wszystkie kominy, tzn. 20, 21, 22, 24, 25 podnieść o 10cm. 4) Stalowe kominy wentylacji grawitacyjnej: wymienić pogniecione kominy o nr 19, 23 na nowe oraz wymienić zwieńczenie prawy komin na zdj. nr 16 (na przecięciu osi2/b)

11 5) 6 wpustów odprowadzających deszczówkę do rynien i dalej, do kanalizacji deszczowej: 17, 37, 38, 39, 40, 41, 42 odkuć dno na 4cm, wykonać 4cm wylewki z instalacją odladzającą w środku. Kosze stalowe, które wieńczą wpusty o nr 37 i 41 do wymiany. 6) Fajka kablowa nr 28 do likwidacji. 7) Zasilenie reklam elewacyjnych prowadzone kablami 8, 32 po pow.dachu umieścić w peszlach. 8) Właz dachowy nr 29 do podniesienia o 15cm. 9) Skrzynka nr 30 mieszcząca kabel RTV do zastąpienia peszlem. 10) 21 murowanych kominów wentylacji grawitacyjnej, położonych na przecięciu: osi B z osiami 2, 3, 4, 5, 6, 8, 9, 10, 11, 12 oraz osi D z osiami 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13 podkuć tynk na 30cm od dołu w zw. z projektowanym ciepleniem dachu 11) Wymienić świetliki pasmowe dwuspadowe typu A, 9 szt., na świetliki również 2-spadowe f- my Warlux (lub równoważne), module między osiami szprosów 100,8cm (z wyjątkiem 1-go modułu graniczącego ze strefą odladzaną, który ma mieć 98,9cm), kącie nachylenia połaci 19⁰ oraz wysokości 62cm, z 5-komorowego poliwęglanu 25mm i współczynniku przenikania ciepła U=1,5W/m2K, w surowych profilach aluminiowych, na podstawie o podwyższonej szczelności. Podstawa ocynkowana o h=30cm ocieplona od wewnątrz wełną mineralną, w RAL9010, ustawiona na istniejącym kołnierzu żelbetowym. 12) Wymienić świetliki pasmowe dwuspadowe typu B, 10 szt., na świetliki również 2-spadowe f- my Warlux (lub równoważne), module między osiami szprosów 95,4cm, kącie nachylenia połaci j.w. oraz wysokości 62cm, z 5-komorowego poliwęglanu 25mm i współczynniku przenikania ciepła U=1,5W/m2K, w surowych profilach aluminiowych, na podstawie o podwyższonej szczelności. Podstawa ocynkowana o h=30cm ocieplona od wewnątrz wełną mineralną, od wewn. w RAL9010, ustawiona na istniejącym kołnierzu żelbetowym. W zw. z wymogami ustawy o zamówieniach publicznych, w przypadku wystąpienia w projekcie jakiejkolwiek nazwy handlowej, należy ją rozumieć jako lub równoważne. Dotyczy to tak części opisowej, jak i rysunkowej. Przed rozpoczęciem robót budowlanych sprawdzić wymiary w terenie. Projekt należy czytać jako całość z opracowaniami branżowymi, kosztorysami i specyfikacją techniczną wykonania i odbioru robót. IV.) PODSTAWA OPRACOWANIA Umowa z inwestorem, wizja lokalna w terenie. OPRACOWAŁ: mgr inż. arch. Tomasz Bojko nr upr. MA/001/04 czł.moia nr MA września 2011r.
