OPIS TECHNICZNY do projektu termomodernizacji stropodachu

Transkrypt

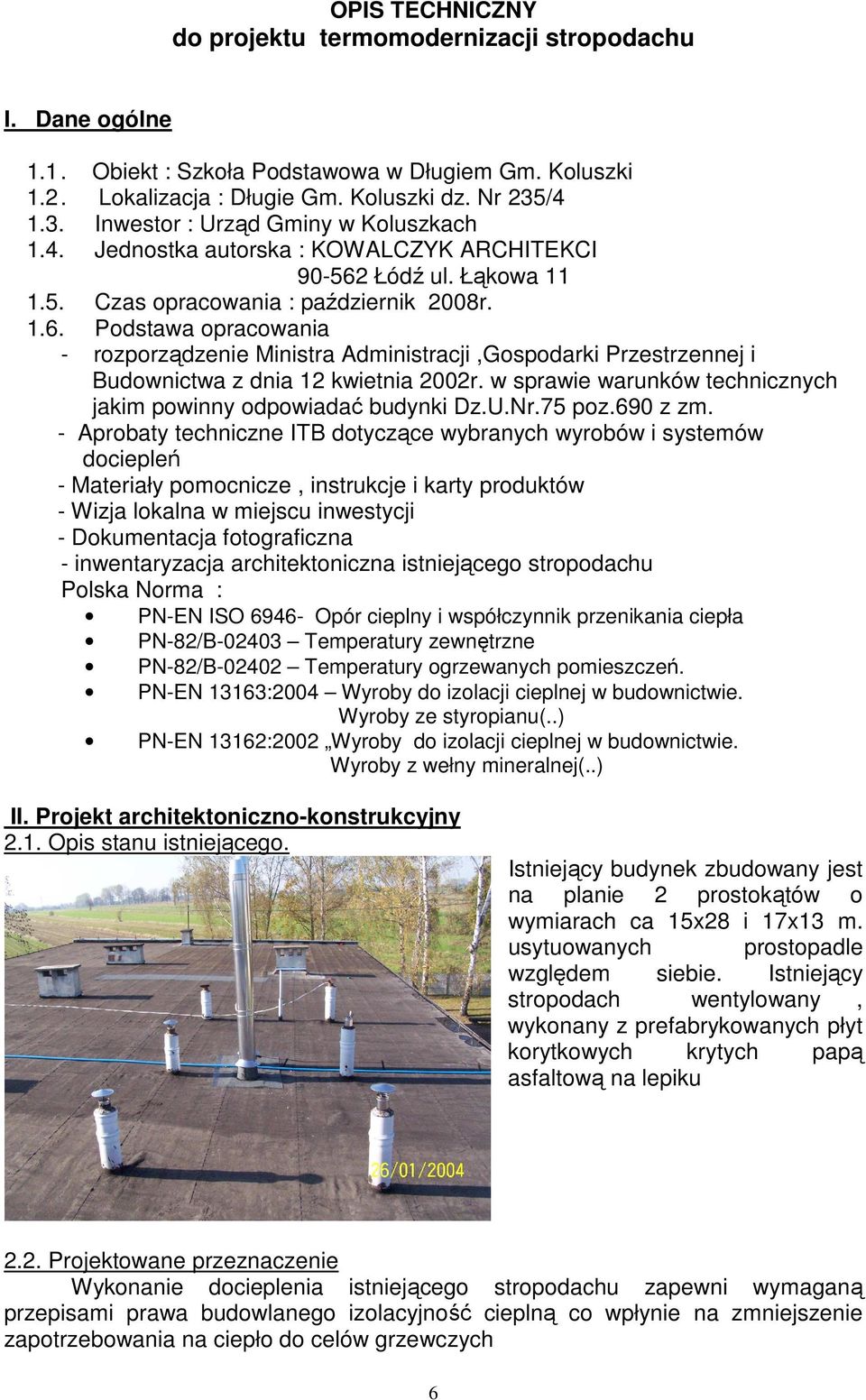

1 OPIS TECHNICZNY do projektu termomodernizacji stropodachu I. Dane ogólne 1.1. Obiekt : Szkoła Podstawowa w Długiem Gm. Koluszki 1.2. Lokalizacja : Długie Gm. Koluszki dz. Nr 235/ Inwestor : Urząd Gminy w Koluszkach 1.4. Jednostka autorska : KOWALCZYK ARCHITEKCI Łódź ul. Łąkowa Czas opracowania : październik 2008r Podstawa opracowania - rozporządzenie Ministra Administracji,Gospodarki Przestrzennej i Budownictwa z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki Dz.U.Nr.75 poz.690 z zm. - Aprobaty techniczne ITB dotyczące wybranych wyrobów i systemów dociepleń - Materiały pomocnicze, instrukcje i karty produktów - Wizja lokalna w miejscu inwestycji - Dokumentacja fotograficzna - inwentaryzacja architektoniczna istniejącego stropodachu Polska Norma : PN-EN ISO Opór cieplny i współczynnik przenikania ciepła PN-82/B Temperatury zewnętrzne PN-82/B Temperatury ogrzewanych pomieszczeń. PN-EN 13163:2004 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu(..) PN-EN 13162:2002 Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej(..) II. Projekt architektoniczno-konstrukcyjny 2.1. Opis stanu istniejącego. Istniejący budynek zbudowany jest na planie 2 prostokątów o wymiarach ca 15x28 i 17x13 m. usytuowanych prostopadle względem siebie. Istniejący stropodach wentylowany, wykonany z prefabrykowanych płyt korytkowych krytych papą asfaltową na lepiku 2.2. Projektowane przeznaczenie Wykonanie docieplenia istniejącego stropodachu zapewni wymaganą przepisami prawa budowlanego izolacyjność cieplną co wpłynie na zmniejszenie zapotrzebowania na ciepło do celów grzewczych 6

2 2.3. Projektowany zakres prac. celem docieplenia istniejącego stropodachu projektuje się wykonać następujące prace : usunięcie istniejącego pokrycia papowego wykonanie dymników rewizyjnych usuniecie istniejącego docieplenia wykonanie paraizolacji wykonani docieplenia granulatem z wełny mineralnej gr. 20 cm. ułoŝenie warstwy papy podkładowej termozgrzewalnej oraz wierzchniej warstwy papy termozgrzewalnej wykonanie nowych obróbek blacharskich wykonanych dymników rewizyjnych 2.4. Parametry techniczne Parametry techniczne budynku powierzchnia dachu 662,02 m 2 powierzchnia stropu docieplanego 605,75 m Obliczenia warstwy docieplenia 0,005 - papa termozgrzewalna gr. 5 mm R= = 0,03 m 2 K/W 0,18 0,003 - papa podkładowa gr. 3 mm R= = 0,02 m 2 K/W 0,18 0,02 - szlichta cementowa gr. 2 cm R= = 0,02 m 2 K/W 1,0 0,06 - płyty korytkowe R= = 0,03 m 2 K/W 1,70 0,16 - strop Ŝelbetowy R= = 0,09 m 2 K/W 1,70 0,015 - Tynk cementowo-wapienny R= = 0,02 m 2 K/W 0,82 R= 0,21 m 2 K/W 1 U Kmin = x 1,1 0,25 m 2 K/W R min 4,4 m 2 K/W R min R min granulatu 4,4 m 2 K/W 0,21 m 2 K/W = 4,19 m 2 K/W 7

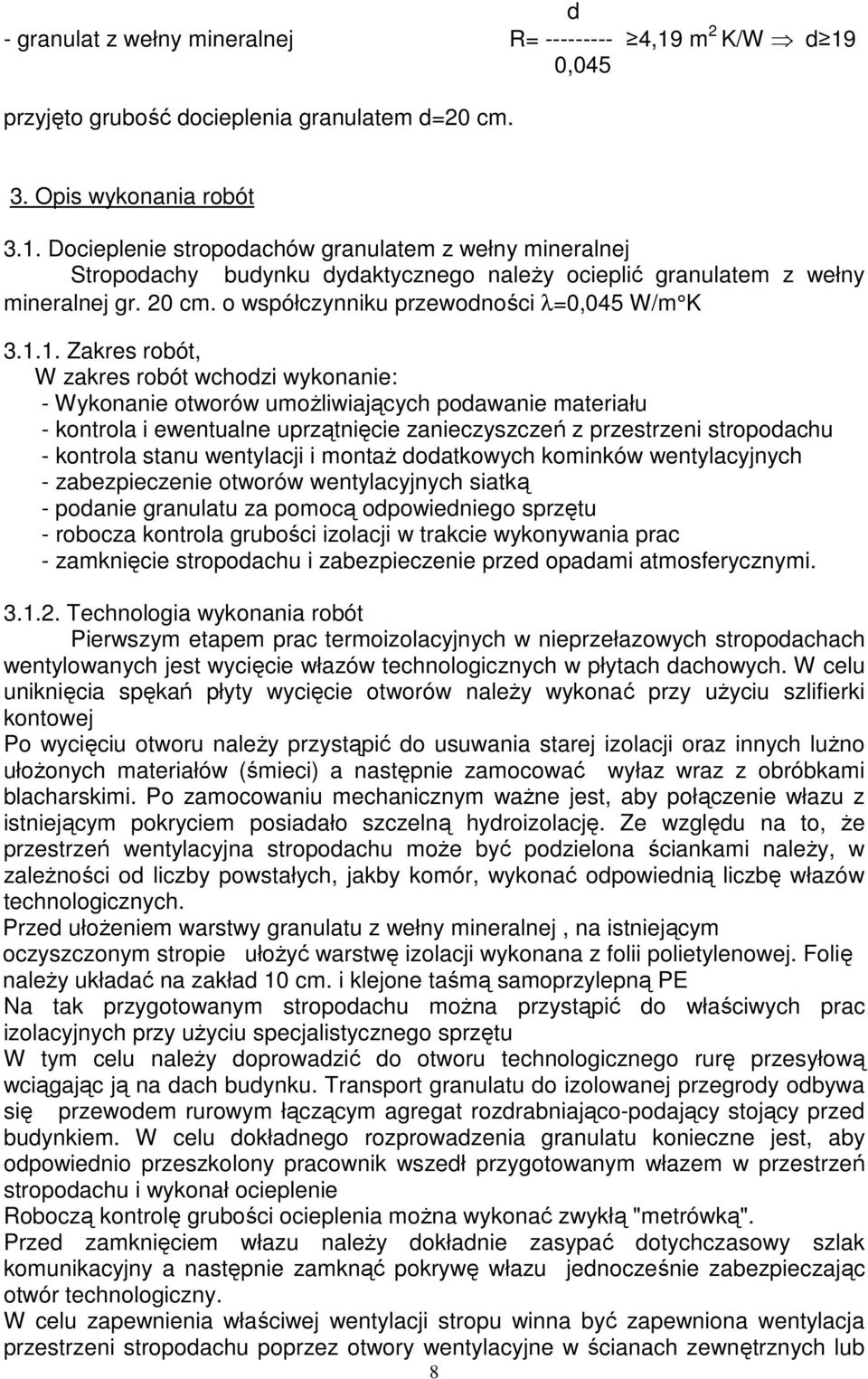

3 d - granulat z wełny mineralnej R= ,19 m 2 K/W d 19 0,045 przyjęto grubość docieplenia granulatem d=20 cm. 3. Opis wykonania robót 3.1. Docieplenie stropodachów granulatem z wełny mineralnej Stropodachy budynku dydaktycznego naleŝy ocieplić granulatem z wełny mineralnej gr. 20 cm. o współczynniku przewodności λ=0,045 W/m K Zakres robót, W zakres robót wchodzi wykonanie: - Wykonanie otworów umoŝliwiających podawanie materiału - kontrola i ewentualne uprzątnięcie zanieczyszczeń z przestrzeni stropodachu - kontrola stanu wentylacji i montaŝ dodatkowych kominków wentylacyjnych - zabezpieczenie otworów wentylacyjnych siatką - podanie granulatu za pomocą odpowiedniego sprzętu - robocza kontrola grubości izolacji w trakcie wykonywania prac - zamknięcie stropodachu i zabezpieczenie przed opadami atmosferycznymi Technologia wykonania robót Pierwszym etapem prac termoizolacyjnych w nieprzełazowych stropodachach wentylowanych jest wycięcie włazów technologicznych w płytach dachowych. W celu uniknięcia spękań płyty wycięcie otworów naleŝy wykonać przy uŝyciu szlifierki kontowej Po wycięciu otworu naleŝy przystąpić do usuwania starej izolacji oraz innych luŝno ułoŝonych materiałów (śmieci) a następnie zamocować wyłaz wraz z obróbkami blacharskimi. Po zamocowaniu mechanicznym waŝne jest, aby połączenie włazu z istniejącym pokryciem posiadało szczelną hydroizolację. Ze względu na to, Ŝe przestrzeń wentylacyjna stropodachu moŝe być podzielona ściankami naleŝy, w zaleŝności od liczby powstałych, jakby komór, wykonać odpowiednią liczbę włazów technologicznych. Przed ułoŝeniem warstwy granulatu z wełny mineralnej, na istniejącym oczyszczonym stropie ułoŝyć warstwę izolacji wykonana z folii polietylenowej. Folię naleŝy układać na zakład 10 cm. i klejone taśmą samoprzylepną PE Na tak przygotowanym stropodachu moŝna przystąpić do właściwych prac izolacyjnych przy uŝyciu specjalistycznego sprzętu W tym celu naleŝy doprowadzić do otworu technologicznego rurę przesyłową wciągając ją na dach budynku. Transport granulatu do izolowanej przegrody odbywa się przewodem rurowym łączącym agregat rozdrabniająco-podający stojący przed budynkiem. W celu dokładnego rozprowadzenia granulatu konieczne jest, aby odpowiednio przeszkolony pracownik wszedł przygotowanym włazem w przestrzeń stropodachu i wykonał ocieplenie Roboczą kontrolę grubości ocieplenia moŝna wykonać zwykłą "metrówką". Przed zamknięciem włazu naleŝy dokładnie zasypać dotychczasowy szlak komunikacyjny a następnie zamknąć pokrywę włazu jednocześnie zabezpieczając otwór technologiczny. W celu zapewnienia właściwej wentylacji stropu winna być zapewniona wentylacja przestrzeni stropodachu poprzez otwory wentylacyjne w ścianach zewnętrznych lub 8

4 kominki wentylacyjne w dachu. W przypadku stropodachów wentylowanych gdy maksymalna grubość warstwy powietrza nad izolacją nie przekracza 20 cm. łączna powierzchnia otworów wlotowych i wylotowych powinna wynosić minimum 0,002 powierzchni dachu. W przypadku, gdy odległość pomiędzy ścianami, w których są umieszczone otwory wlotowe i wylotowe jest większa niŝ m, naleŝy wzdłuŝ kalenicy dachu umieścić dodatkowo wywietrzniki- kominki wentylacyjne w rozstawie maksymalnym co 6 m. W przypadku stropodachów wentylowanych dwudzielnych gdy minimalna grubość warstwy powietrza nad izolacją jest większa niŝ 20 cm, łączna powierzchnia otworów wlotowych - wylotowych powinna wynosić minimum 0,001 powierzchni dachu. Dla rozstawu ścian powyŝej m naleŝy montować kominki jak wyŝej. Jeśli stropodach posiada przestrzeń powietrzną o wysokości kilkadziesiąt centymetrów oraz jest szerszy niŝ m to naleŝy ustawić dodatkowo wywietrzniki w najwyŝszym miejscu, w takiej ilości aby na 1 m 2 dachu przypadała 5 cm 2 przekroju wywietrznika UłoŜenie papy UłoŜenie papy podkładowej Papę podkładową termozgrzewalną układać na zakład po wcześniejszym usunięciu starej papy Papa podkładowa stosowana do montaŝu mechanicznego musi posiadać zapis w Aprobacie Technicznej UłoŜenie papy wierzchniej Wierzchnią warstwę pokrycia winna stanowić papa termozgrzewalna wierzchniego krycia na osnowie poliestrowej o siłach zrywających nie mniejszych niŝ 600N/5 cm. Papę wierzchniego krycia układać na zakład i naleŝy zgrzać z papą podkładową na całej szerokości. Opracował : 9

5
