1 BUDYNKI W ZABUDOWIE BLIŹNIACZEJ I SZEREGOWEJ Mysłowice, grudzień 2013

2 SPECYFIKACJA TECHNICZNA BUDOWY BUDYNKÓW NISKOENERGETYCZNYCH BLIŹNIACZYCH I SZEREGOWYCH 1. FUNDAMENT. Założenie, że działka jest płaska i pod warstwą humusu 30 cm występuje grunt nośny piasek. - mechaniczne ściągnięcie humusu na odkład, -wykonanie podbudowy z kruszywa (piasku) pod płytę fundamentową - wykonanie podkładu ze styropianu na 25 cm - zabetonowanie płyty fundam. żelbetowej grub. 20 cm z wibrowaniem betonu, - wykonanie przepustu na doprowadzenie wody do budynku pod płytą z rury PE, - wykonanie głównego rurarzu kanalizacyjnego z rur Φ 100 w zasypce fundamentowej pod płytą. 2. ŚCIANY PARTERU - wykonanie poziomej izolacji pod ścianami nośnymi - wykonanie ścian zewnętrznych gr.32 cm w technologii szkieletowej z ociepleniem 15 cm styropianu zewnętrz + 15 cm wełny mineralnej pomiędzy słupkami ściennymi. Słupki 4x14 cm w rozstawie co 60 cm. Ściany obłożone płytami OSB3 lub MFP, a od wewnątrz płytami GK 12,5 mm. - wykonanie ścian wewnętrznych nosnych gr.16 cm w technologii szkieletowej z izolacją akustyczną 10 cm wełny mineralnej pomiędzy słupkami ściennymi. Słupki 4x14 cm w rozstawie co 60 cm. Ściany obłożone obustronnie płytami GK 12,5 mm. - wykonanie ścian działowych gr.12 cm w technologii szkieletowej z izolacją akustyczną 10 cm wełny mineralnej pomiędzy słupkami ściennymi. Słupki 4x9 cm w rozstawie co 60 cm. Ściany obłożone obustronnie płytami GK 12,5 mm. Ściany dostarczone na budowę z otworami okiennymi i drzwiowymi. - wymurowanie kominów i kanałów wentylacyjnych z kształtek wentylacyjnych. 3. PRACE STROPOWE strop drewniany - wykonanie potrzebnych podciągów drewnianych lub stalowych, - montaż stropu z belek drewnianych 4x23,5 lub 4x28,5 w zależności od rozpiętości, - wykonanie ocieplenia stropu w postaci wełny mineralnej grubości 10 cm - wykonanie podłogi z płyt OSB 3 lub MFP 4.DACH - montaż konstrukcji więźby dachowej z belek drewnianych 4x23,5 cm - wykonanie ocieplenia dachu 35 cm wełny mineralnej i izolacji z folii PE - pokrycie dachu z blachy rąbek stojący lub blachodachówki stalowej. - montaż deski czołowej struganej pomalowanej farbą drewnochronem 2x, - montaż gotowych desek szczytowych pomalowanych j.w., - montaż łat i kontrał dachowych, - montaż folii paroprzepuszczalnej, - montaż wyłazu kominiarskiego 1szt - montaż obróbek blacharskich w kolorze pokrycia dachowego, - montaż rynien PCV szer. 125 z uchwytami co 60 cm, 5.ELEKTRYKA do 30 pkt. - wykonanie instalacji elektrycznej wewnątrz budynku (kabel wewnątrz rury PESEL wewnątrz ścian doprowadzony do puszki), przykład : gniazdo 220 V 1 pkt, oświetlanie 1 pkt, - wiązka całości kabli sprowadzona jest do pomieszczenia wiatrołapu. 6.TYNKI WEWNĘTRZNE - zaszpachlowanie łączenia płyt GK z wykorzystaniem narożników wokół okien i drzwi balkonowych,

20 cm z wibrowaniem betonu, - wykonanie przepustu na doprowadzenie wody do budynku pod płytą z rury PE, - wykonanie głównego rurarzu kanalizacyjnego z rur Φ 100 w zasypce fundamentowej pod płytą. 2.

3 7. INSTALACJE : GRZEWCZA,WOD KAN - wewnętrzne - wykonanie instalacji wodno kanalizacyjnej ( ciepła i zimna woda ) sam rurarz pod wylewką oraz w ścianach doprowadzony do pomieszczenia gospodarczego, - ogrzewanie podłogowe - rurarz ( bez kotła CO ) doprowadzony do pom. gospodarczego 8 WYLEWKI - wylewka pod podłogę 5 cm, zatarta na ostro. 9. STOLARKA OKIENNA plastikowa PVC, 3-szybowa ( U < 1,0 ) - montaż stolarki okiennej oraz balkonowej wykonanej z PVC w kolorze białym dwustronnie 10. PARAPETY ZEWNĘTRZNE - montaż parapetów blaszanych w kolorze brązowym z zaślepkami. 11. DRZWI ZEWNĘTRZNE - montaż drzwi zewnętrznych metalowych wytłaczanych w kolorze brązowym 12. ELEWACJA - wykonanie elewacji zewnętrznej budynku przez zatopieniem siatki zbrojącej z zagruntowaniem na biało, - wykonanie warstwy ostatecznej elewacji przez pomalowanie farbą akrylową w kolorze białym, - wokół stolarki okiennej i drzwiowej oraz na narożach budynku zastosowanie narożników aluminiowych z siatką. - montaż fragmentów elewacji drewnianej z desek struganych impregnowanych, elewacyjnych 13. INSTALACJE WENTYLACJI MECHANICZNEJ - rozprowadzenie rur wentylacyjnych na stropie nad parterem - rury wentylacyjne doprowadzone do miejsca rekuperatora na poddaszu, lub w pom. gospodarczym. ( bez rekuperatora ) Wycena nie zawiera kosztów prac : - zabezpieczeń fundamentu na szkody górnicze, posadowienie na terenie pochyłym i nienośnym (np. nasypy) - geodezyjnych, geologicznych, inspektora nadzoru, - prac tarasu, ogrodzenia działki, zieleni - białego montażu, wyposażenia, robót wykończeniowych wewn. - przyłączy do sieci. - działań związanych z dotacją ( koszt weryfikatora, badania szczelności budynku, itp.)

STOLARKA OKIENNA plastikowa PVC, 3-szybowa ( U < 1,0 ) - montaż stolarki okiennej oraz balkonowej wykonanej z PVC w kolorze białym dwustronnie 10.

4 WL-421 Dom niskoenergetyczny Dane techniczne budynku: Powierzchnia zabudowy: 73,87 m 2 Powierzchnia netto: 113,46 m 2 Powierzchnia użytkowa: 84,77 m 2 Powierzchnia całkowita: 147,74 m 2 Wysokość budynku: 8 m Kąt nachylenia dachu: 35 0 Minimalne wymiary działki: 10,3mx18,5m Zestawienie powierzchni (m 2 ): PARTER 1 WIATROŁAP 2,10 2,10 2 HALL 4,20 4,20 3 WC 1,35 1,35 4 KUCHNIA 5,56 5,56 5 SALON 28,55 28,55 6 GARAŻ 15,52 - RAZEM 57,28 41,76 PODDASZE 1 KOMUNIKACJA 4,71 4,71 2 POKÓJ 13,33 9,74 3 POKÓJ 14,59 10,02 4 GARDEROBA 4,52 4,52 5 POKÓJ 11,42 9,78 6 ŁAZIENKA 7,61 4,24 RAZEM 56,18 43,01 Elewacja frontowa Elewacja tylna

PARTER 1 WIATROŁAP 2,10 2,10 2 HALL 4,20 4,20 3 WC 1,35 1,35 4 KUCHNIA 5,56 5,56 5 SALON 28,55 28,55 6 GARAŻ 15,52 - RAZEM 57,28 41,76 PODDASZE 1

5 RZUT PARTERU RZUT PODDASZA

6 WL-422 Dom niskoenergetyczny Dane techniczne budynku: Powierzchnia zabudowy: 78,7 m 2 Powierzchnia netto: 118,75 m 2 Powierzchnia użytkowa: 101,12 m 2 Powierzchnia całkowita: 156,8 m 2 Wysokość budynku: 9,2 m Kąt nachylenia dachu: 42 0 Minimalne wymiary działki: 12,2mx17,5m Zestawienie powierzchni (m 2 ): PARTER 1 WIATROŁAP 1,71 1,71 2 HALL 3,76 3,76 3 KUCHNIA 11,41 11,41 4 SALON 37,26 37,26 5 ŁAZIENKA 3,91 3,91 6 POM.GOSP. 3,01 - RAZEM 61,06 58,05 PODDASZE 1 KOMUNIKACJA 4,71 4,71 2 ŁAZIENKA 4,87 4,87 3 POKÓJ 24,47 16,97 4 POKÓJ 11,82 8,26 5 POKÓJ 11,82 8,26 RAZEM 57,69 43,07 Elewacja frontowa Elewacja tylna

): PARTER 1 WIATROŁAP 1,71 1,71 2 HALL 3,76 3,76 3 KUCHNIA 11,41 11,41 4 SALON 37,26 37,26 5 ŁAZIENKA 3,91 3,91 6 POM.GOSP.

7 RZUT PARTERU RZUT PODDASZA

8 WL-423 Dom niskoenergetyczny Dane techniczne budynku: Powierzchnia zabudowy: 84,5 m 2 Powierzchnia netto: 152,05 m 2 Powierzchnia użytkowa: 118,21 m 2 Powierzchnia całkowita: 177,4 m 2 Wysokość budynku: 8,45 m Kąt nachylenia dachu: 40 0 Minimalne wymiary działki: 21,3mx15,0m Zestawienie powierzchni (m 2 ): PARTER 1 WIATROŁAP 1,87 1,87 2 HALL 7,67 7,67 3 ŁAZIENKA 4,64 4,64 4 POM.GOSP. 2,50-5 POKÓJ 8,46 8,46 6 KUCHNIA 7,79 7,79 7 SALON 30,65 30,65 8 GARAŻ 16,00-9 POM.GOSP. 7,35 7,35 RAZEM 86,93 68,43 PODDASZE 1 KOMUNIKACJA 4,60 4,60 2 ŁAZIENKA 12,31 8,86 3 POKÓJ 17,04 13,96 4 POKÓJ 15,61 11,24 5 POKÓJ 15,56 11,12 RAZEM 65,12 49,78 Elewacja frontowa Elewacja tylna

1,87 2 HALL 7,67 7,67 3 ŁAZIENKA 4,64 4,64 4 POM.GOSP.

9 RZUT PARTERU RZUT PODDASZA

10 WL-424 Dom niskoenergetyczny Dane techniczne budynku: Powierzchnia zabudowy: 85,43 m 2 Powierzchnia netto: 120,70 m 2 Powierzchnia użytkowa: 92,01 m 2 Powierzchnia całkowita: 170,86 m 2 Wysokość budynku: 8,0 m Kąt nachylenia dachu: 35 0 Minimalne wymiary działki: 11,3mx21,2m Zestawienie powierzchni (m 2 ): PARTER 1 WIATROŁAP 2,10 2,10 2 HALL 4,20 4,20 3 WC 1,35 1,35 4 POM. GOSP. 4,54 4,54 5 SALON 28,55 28,55 6 KUCHNIA 8,26 8,26 7 GARAŻ 15,52 - RAZEM 64,52 49,00 PODDASZE 1 KOMUNIKACJA 4,71 4,71 2 POKÓJ 13,33 9,74 3 POKÓJ 14,59 10,02 4 GARDEROBA 4,52 4,52 5 POKÓJ 11,42 9,78 6 ŁAZIENKA 7,61 4,24 RAZEM 56,18 43,01 Elewacja frontowa Elewacja tylna

PARTER 1 WIATROŁAP 2,10 2,10 2 HALL 4,20 4,20 3 WC 1,35 1,35 4 POM. GOSP.

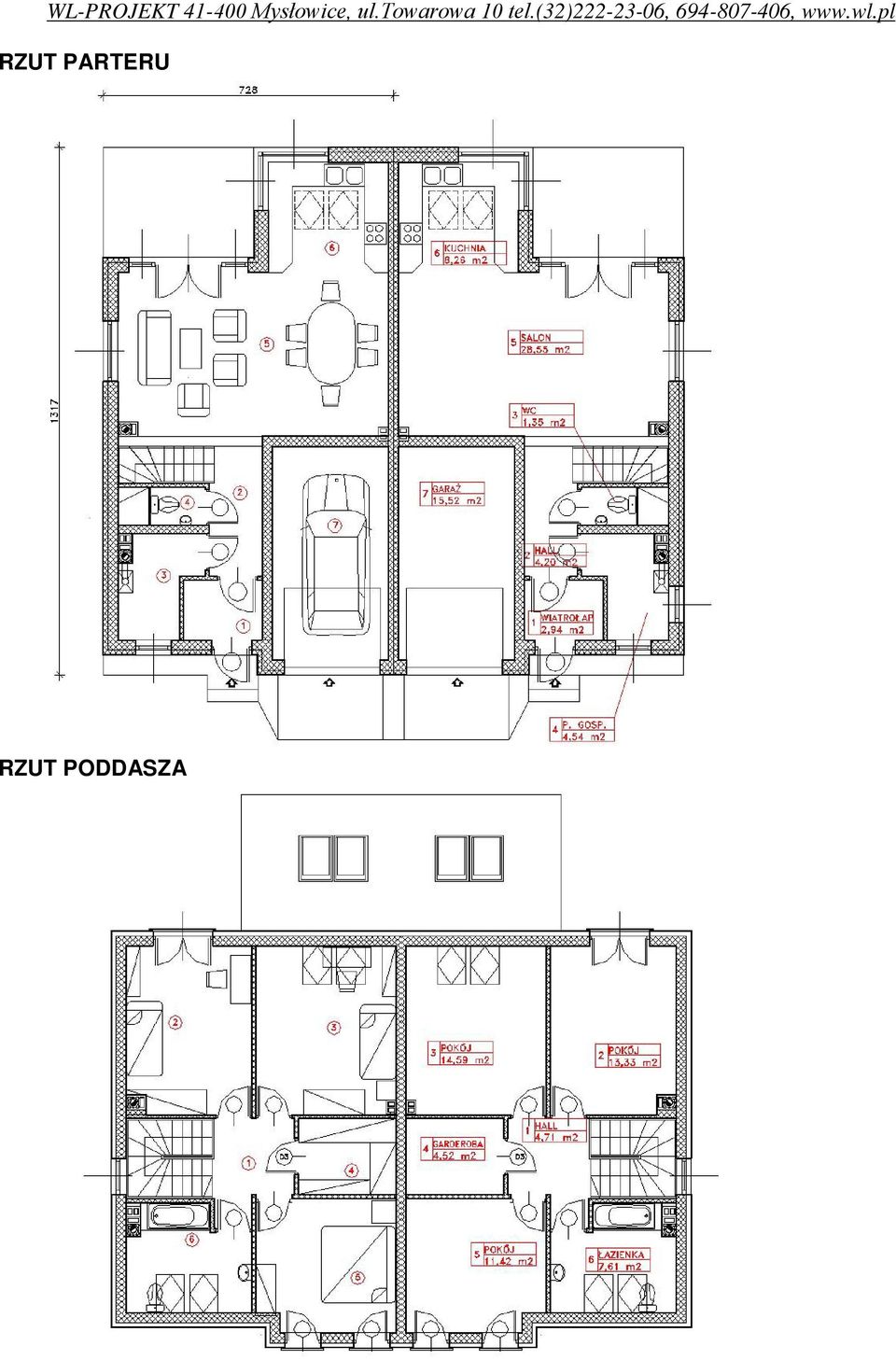

11 RZUT PARTERU RZUT PODDASZA

12 WL-425 Dom niskoenergetyczny Dane techniczne budynku: Powierzchnia zabudowy: 97,4 m 2 Powierzchnia netto: 149,20 m 2 Powierzchnia użytkowa: 117,17 m 2 Powierzchnia całkowita: 191,3 m 2 Wysokość budynku: 8,3 m Kąt nachylenia dachu: 40 0 Minimalne wymiary działki: 15,2mx17,9m Zestawienie powierzchni (m 2 ): PARTER 1 WIATROŁAP 3,46 3,46 2 HALL 4,59 4,59 3 WC 2,97 2,97 4 KUCHNIA 8,59 8,59 5 SALON 24,8 24,8 6 POKÓJ 10,32 10,32 7 GARAŻ 17,75 - RAZEM 72,48 54,73 PODDASZE 1 KOMUNIKACJA 9,32 9,32 2 ŁAZIENKA 7,77 5,98 3 POKÓJ 19,28 16,25 4 POKÓJ 15,12 12,63 5 POKÓJ 16,28 10,80 6 GARDEROBA 8,95 7,46 RAZEM 76,72 62,44 Elewacja frontowa Elewacja tylna

PARTER 1 WIATROŁAP 3,46 3,46 2 HALL 4,59 4,59 3 WC 2,97 2,97 4 KUCHNIA 8,59 8,59 5 SALON 24,8 24,8 6 POKÓJ 10,32 10,32 7 GARAŻ 17,75 - RAZEM 72,48 54,73 PODDASZE

13 RZUT PARTERU RZUT PODDASZA

14 WL-426 Dom niskoenergetyczny Dane techniczne budynku: Powierzchnia zabudowy: 100,2 m 2 Powierzchnia netto: 157,86 m 2 Powierzchnia użytkowa: 134,64 m 2 Powierzchnia całkowita: 200,4 m 2 Wysokość budynku: 9,7 m Kąt nachylenia dachu: 42 0 Minimalne wymiary działki: 12,9mx19,5m Zestawienie powierzchni (m 2 ): PARTER 1 WIATROŁAP 2,54 2,54 2 POKÓJ 8,21 8,21 3 ŁAZIENKA 3,76 3,76 4 HALL 7,47 7,47 5 KUCHNIA 5,8 5,8 6 SALON 38,20 38,20 7 GARAŻ 16,46 - RAZEM 82,44 65,98 PODDASZE 1 KOMUNIKACJA 6,32 3,72 2 POKÓJ 16,09 12,42 3 POKÓJ 16,86 13,23 4 POKÓJ 12,34 10,02 5 ŁAZIENKA 7,85 16,40 6 POKÓJ 15,96 12,87 RAZEM 75,42 68,66 Elewacja frontowa Elewacja tylna

1 WIATROŁAP 2,54 2,54 2 POKÓJ 8,21 8,21 3 ŁAZIENKA 3,76 3,76 4 HALL 7,47 7,47 5 KUCHNIA 5,8 5,8 6 SALON 38,20 38,20 7 GARAŻ 16,46 - RAZEM 82,44 65,98 PODDASZE 1

15 RZUT PARTERU RZUT PODDASZA

16 WL-450 Dom niskoenergetyczny Dane techniczne budynku: Powierzchnia zabudowy: 85,9 m 2 Powierzchnia netto: 130,37 m 2 Powierzchnia użytkowa: 111,46 m 2 Powierzchnia całkowita: 171,8 m 2 Wysokość budynku: 8,4 m Kąt nachylenia dachu: 40 0 Minimalne wymiary działki: 8,6mx18,5m Zestawienie powierzchni (m 2 ): PARTER 1 WIATROŁAP 1,87 1,87 2 HALL 5,87 5,87 3 ŁAZIENKA 5,30 5,30 4 KUCHNIA 15,11 15,11 5 SALON 21,43 21,43 6 POKÓJ 12,58 12,58 7 POM. GOSP. 3,92 - RAZEM 66,08 62,16 PODDASZE 1 KOMUNIKACJA 4,79 2,83 2 ŁAZIENKA 4,51 4,39 3 POKÓJ 12,57 11,80 4 POKÓJ 13,25 9,70 5 POKÓJ 16,25 9,94 6 POKÓJ 12,92 10,64 RAZEM 64,29 49,30 Elewacja frontowa Elewacja tylna

1,87 1,87 2 HALL 5,87 5,87 3 ŁAZIENKA 5,30 5,30 4 KUCHNIA 15,11 15,11 5 SALON 21,43 21,43 6 POKÓJ 12,58 12,58 7 POM. GOSP.

17 RZUT PARTERU RZUT PODDASZA
