1 Funkcjonalne Materiały Ceramiczne Materiały funkcjonalne Materiały, których główną cechą użytkową są właściwości elektryczne, magnetyczne lub optyczne (elektromagnetyczne). Materiały do budowy urządzeń zwielokrotniających działanie ludzkiego umysłu. Elektroceramika 1

2 Właściwości elektryczne zmiany stanu materiału pod wpływem (różnicy) potencjału elektrycznego. Kryterium podziału materiałów jest rodzaj nośników ładunku elektrycznego i mechanizm przewodzenia a w konsekwencji zmiana przewodności w zależności od temperatury: pary Coopera nadprzewodniki, elektrony swobodne metale, elektrony wzbudzone półprzewodniki, jony - przewodniki jonowe, jony, elektrony izolatory, R R lnσ T 0 T R 0 T 1/T Nadprzewodniki Rok 1986 Georg Bednorz i Karl Alex Müller odkrywają (przypadkiem?) wysokotemperaturowe nadprzewodnictwo (po raz pierwszy) w materiale tlenkowym (to odkryto wcześniej). Materiałem badanym przez Bednorza i Müllera był miedzian lantanu, warstwowy związek o wysokiej zawartości tlenu, dotowany akceptorowo barem lub strontem La 2-x Me x CuO 4. Nadprzewodnictwo wystąpiło w temperaturze 35 K. Nadprzewodniki Rok później Wu, Ashburn i Torng (1987, University of Alabama) oraz Chu (University of Houston) odkryli nadprzewodnictwo w YBa 2 Cu 3 O 7 o T c w zakresie azotowym (93 K). Generalnie, ceramiczne nadprzewodniki wysokotemperaturowe to struktury oparte na warstwowych miedzianach lub azotowcach żelaza(!). 2

3 Nadprzewodniki Przewodniki jonowe Zjawisko przewodzenia jonowego w ciałach stałych po raz pierwszy zostało stwierdzone przez Faradaya w PbF 2. W 400ºC przewodność jonów fluorkowych jest rzędu 1 S/cm, co odpowiada poziomowi elektrolitu ciekłego. Przewodnictwo jonowe wykazują zarówno kationy Na +, K +, Ag + jak i aniony F -, O 2-. Przyczyną przewodnictwa jonowego w materiałach ceramicznych jest zdefektowanie struktury krystalicznej oraz pewne jej cechy umożliwiające transport jonów (dyfuzja). Kryteria takich struktur to: (i) wysokie stężenie defektów, (ii) ścieżki szybkiej dyfuzja oraz (iii) słabość wiązań w stosunku do ruchliwego jonu. W materiale powinien być ruchliwy tylko jeden rodzaj jonów i nie powinien on wykazywać przewodnictw elektronowego. Przewodniki jonowe Beta tlenki glinu związki z układu Me 2 O Al 2 O 3 (gdzie Me 2 O tlenek metalu alkalicznego, najczęściej sodu) o proporcjach zbliżonych do 1 : 11. Komórka elementarna β -Al 2 O 3 składa się z dwóch obszarów o różnych gęstościach upakowania: a.bloki spinelowe obszary gęstego upakowania 32 jonów tlenu z 18 jonami glinu rozmieszczonych w lukach okta- i tetraedrycznych; b.płaszczyzny przewodzenia luźno upakowane warstwy zawierające jony tlenu i sodu. W przypadku wprowadzenia do struktury beta -aluminy niewielkich ilości innych kationów jedno- lub dwuwartościowych można otrzymać związek o podobnym typie struktury, β -Al 2 O 3, będący kationowym przewodnikiem jonowym. 3

4 temperatura [ C] Przewodniki jonowe Ogniwo sodowo-siarkowe składa się z półogniwa złożonego z ciekłego sodu (elektroda ujemna) i półogniwa złożonego z ciekłej siarki (elektroda dodatnia) rozdzielonych elektrolitem stałym będącym przewodnikiem jonów sodu beta-aluminą. Elektrolit stały umożliwia transport jonów sodu do półogniwa siarkowego, gdzie zachodzi reakcja z utworzeniem wielosiarczków sodu, głównie: 2Na + 4S = Na 2 S 4 Transport jonów sodu poprzez elektrolit stały związany jest z przepływem elektronów w obwodzie zewnętrznym dając różnicę potencjałów równą 2 V. Reakcja jest odwracalna dając 98 % efektywność ogniwa. Temperatura pracy ogniwa to 300 C. Przewodniki jonowe Dwutlenek cyrkonu o strukturze regularnej, struktura typu fluorytu, stabilna powyżej ok C lub w postaci roztworu stałego z kationami o wartościowości II (Ca) lub III (Y). W roztworze takim występują ruchliwe wakancje tlenowe przenoszące ładunek elektryczny. ZrO2 ' x Y2O 3 2YZr VO 3OO 3000 L T r.s. + R r.s. R r.s. R r.s. + Y 2O 3 r.s L + R r.s. J T r.s. + T r.s. r.s Rr.s. + J r.s. Y 4Zr 3O 12 Y 4Zr 3O J r.s. + R r.s. J r.s. + Y 4Zr 3O 12 + Y 2O 3 r.s. 0 ZrO Y 4Zr 40 3O udzial molowy Y 2 O 3 [%] Przewodniki jonowe V utleniacz e - e HO 2 O 2 O 2- H 2 katoda elektrolit anoda paliwo 4

5 Półprzewodniki Zjawisko wynika z pasmowej budowy ciała stałego E pasmo przewodnictwa pasmo walencyjne poziom Fermiego pasmo przewodnictwa pasmo walencyjne pasmo przewodnictwa pasmo walencyjne Półprzewodniki substancje krystaliczne, o przerwie wzbronionej do ok. 5 ev (Ge - 0,7 ev, Si - 1,1 ev, GaAs - 1,4 ev, GaN - 2,5 ev). Są to niektóre pierwiastki grupy IV (krzem, german) oraz związki pierwiastków grup III i V (arsenek galu, azotek galu, antymonek indu) lub II i VI (telurek kadmu) wiązania kowalencyjne. Osobną grupę stanowią tlenki (ZnO, In 2 O 3, TiO 2, SnO 2 ) lub siarczki (ZnS, CdS) o wiązaniach kowalencyjno-jonowych, z reguły dotowane akceptorowo, określane jako półprzewodniki szerokopasmowe. Półprzewodniki Dwutlenek tytanu ma trzy odmiany polimorficzne, nietrwałe termodynamicznie anataz i brookit przechodzą w rutyl w temperaturze C. Pasmo walencyjne tworzą orbitale 2p jonów tlenu zaś pasmo przewodnictwa orbitale 3d jonów tytanu; A B R E g (ev) ,9-3,1 Stała dielektryczna

6 Półprzewodniki Dwutlenek tytanu wykazuje naturalne odstępstwo od stechiometrii, które jest przyczyną powstania defektów punktowych - wakancji tlenowych oraz międzywęzłowych jonów tytanu. Oddziaływanie pomiędzy defektami punktowymi prowadzi do ich eliminacji a w konsekwencji do powstawania krystalograficznych struktur ścinania (fazy Magnelliego). Defekty te są odpowiedzialne za zmianę struktury elektronowej. Półprzewodniki Aplikacje dwutlenku tytanu związane są głównie z efektem fotokatalicznym: Dielektryki substancje nie posiadające ładunków swobodnych, o szerokim paśmie wzbronionym (10 ev). Przewodnictwo (zazwyczaj jonowe) może pojawić się w wysokich temperaturach. Wykorzystanie dielektryków wiąże się z brakiem przewodnictwa elektrycznego (np. porcelana elektrotechniczna, steatyt) lub efektem polaryzowalności. Q E ε ε0 S Q dielektryk E - Q 6

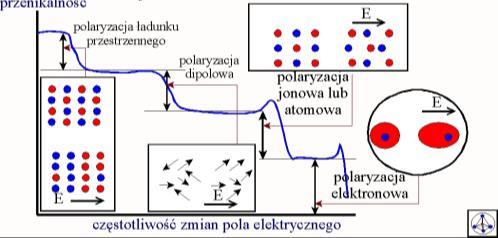

7 Dielektryki Mechanizmy polaryzacji zależą od częstotliwości zmian pola Dielektryki dielektryki niepolarne - są to dielektryki, w których nie występują stałe dipole elektryczne, co wynika stąd, że cząsteczki dielektryka charakteryzują się budową symetryczną, dielektryki polarne - są to dielektryki o asymetrycznej budowie cząsteczek, a w związku z tym występują w nich trwałe dipole. ferrodielektryki (segnetodielektryki) - są to dielektryki, w których w pewnym przedziale temperatury następuje polaryzacja spontaniczna. Dielektryki Ferroelektryki, materiał który wykazuje spontaniczną polaryzację, nawet w nieobecności pola elektrycznego. Pierwszy materiał ferroelektryczny - sól Seignette'a (sól z Rochelle) winian sodowo-potasowy. Najszerzej badany - tytanian baru (BaTiO 3 ), inne - PbTiO 3, SrTiO 3, Pb(Zr x Ti 1-x )O 3, (Ba x Sr 1-x )TiO 3, SrBi 2 Ta 2 O 9. 7

8 Dielektryki Podczas chłodzenia BaTiO 3 obserwuje się trzy polimorficzne przemiany fazowe: T c 120 o C paraelektryczna faza perowskitowowa o symetrii układu regularnego przechodzi w fazę ferroelektryczną o symetrii tetragonalnej, T p1 5 o C ferroelektryczna faza tetragonalna przechodzi w ferroelektryczną fazę rombową II, T p2-90 o C ferroelektryczna faza rombowa II przechodzi w ferroelektryczną fazę romboedryczną. W otoczeniu temperatur przemian fazowych obserwuje się charakterystyczne dla tego typu ferroelektrycznych kryształów anomalie właściwości dielektrycznych, cieplnych, optycznych, piezoelektrycznych i mechanicznych. Dielektryki Magnetoceramika 8

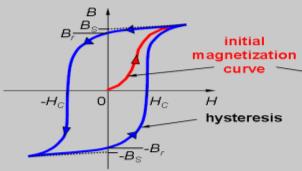

9 strumień magnetyczny w próżni strumień magnetyczny w materiale B 0 0 H B0 0 H J B0 0 H M 0 przenikalność magnetyczna próżni, dia χ m Al 2O 3 1, NaCl 1, Si 0, Cu 0, Zn 1, para χ m Al 2, MnSO 4 3, Mo 1, W obu przypadkach µ r ~1, więc takie materiały nie mają znaczenia z punktu widzenia magnetyzmu, oprócz (?) Ti 1, Zr 1, Porządkowanie się domen w zewnętrznym polu magnetycznym jest odpowiedzialne za zjawisko pętli histerezy opóźnienia reakcji układu na czynniki zewnętrzne. miękkie, H c <10 A m -1 twarde, H c >100 A m -1 H C natężenie pola koercji, B r gęstość strumienia remanencji (indukcja resztkowa), B s gęstość strumienia nasycenia, 9

10 Fe 2+ O 2- Fe3+ 5µ B 6µ B spinel FeFe 2 O 4 granat Y 3 Fe 5 O 12 magnetoplumbit BaFe 12 O 19 Kolosalny magnetoopór zjawisko gwałtownego (kilka rzędów wielkości) wzrostu oporu elektrycznego pod wpływem prądu elektrycznego. Maksimum magnetooporu występuje w pobliżu temperatury Curie. Domieszkowanie LaMnO 3 (antyferromagnetyczny izolator) jonami dwuwartościowymi (Ca, Sr, Ba) skutkuje mieszaną wartościowością jonów manganu - Mn 3+ i Mn 4+, co prowadzi do podwójnej wymiany i powstania metalicznego ferromagnetyka. Za kolosalny magnetoopór odpowiada wpływ zewnętrznego pola magnetycznego na zjawisko separacji faz związane z jednoczesną obecnością fazy przewodnika i izolatora. (?) Materiały multiferroiczne materiały cechujące się jednoczesnym występowaniem co najmniej dwóch stanów ferroicznych. Stwarza to możliwości sterowania polaryzacją magnetyczną poprzez sygnał elektryczny i vice versa. PbFe 0,5 Nb 0,5 O 3 (Pb,La,Fe)(Zr,Ti)O 3 BiFeO 3 xbifeo 3 ybi 4 Ti 3 O 12 10

11 Optoceramika Właściwości optyczne Przeźroczyste polikryształy wszystkie monokryształy tlenków o szerokiej przerwie energetycznej (izolatory elektryczne Al 2 O 3, Y 2 O 3, MgAl 2 O 4, YAG, RE 2 O 3, ZrO 2, alon) są transparentne dla promieniowania widzialnego. Niewielkie specyficzne defekty punktowe mogą być centrami F. Polikrystaliczne spieki będą przeźroczyste jeżeli w materiale nie będzie elementów rozpraszających o wielkościach w zakresie długości fali światła widzialnego porów i granic międzyziarnowych. Spieki muszą być: idealnie gęste i z ziarnami znacznie poniżej 400 nm lub znacznie powyżej 800 nm. (1) rozpraszanie na powierzchni, (2) - pory, (3) - wtrącenia obcej fazy, (4) - obca faza w granicach, 11

12 Właściwości optyczne Dwójłomność zdolność ośrodków optycznych do podwójnego załamywania światła wynikająca z anizotropii strukturalnej. Jak pozbyć się zbyt małych ziaren i resztkowej porowatości? spiekanie w próżni, HIP Dziękuję za uwagę 12
