1 Spis adresów i telefonów niezbêdnych do wezwania serwisu Dostawca: IV Produkt Box Växjö Szwecja Adres: Sjöuddevägen 7 Telefon: Telefax: Sprzedawca:... Adres:... Telefon:... Serwis:... Adres:... Telefon:... Pozosta³e informacje: Informacje o instalacji Typ agregatu:... Numer zamówienia:... Rok produkcji:... Pod³¹czone napiêcie:... Czynnik ch³odniczy:... Próbne nape³nienie:...

2 Q-Cooler Spis treœci 1. Uk³ad pompy ciep³a i instalacja ch³odnicza 1.1 Informacje ogólne 1.2 Obwód ch³odniczy - opis dzia³ania 1.3 Automatyka - opis dzia³ania 2. Instrukcje eksploatacji 2.1 Zalecenia odnoœnie uruchomienia 2.2 Procedura uruchomienia 3. Procedury i instrukcje konserwacji 3.1 Informacje ogólne 3.2 Wymagania urzêdowe zgodne z przepisami o czynnikach ch³odniczych 3.3 Kontrola okresowa 4. Poszukiwanie usterek i przecieków 4.1 Schemat poszukiwania usterek 4.2 Poszukiwanie przecieków 5. Schematy przep³ywu czynnika ch³odniczego 6. Specyfikacja techniczna EQU

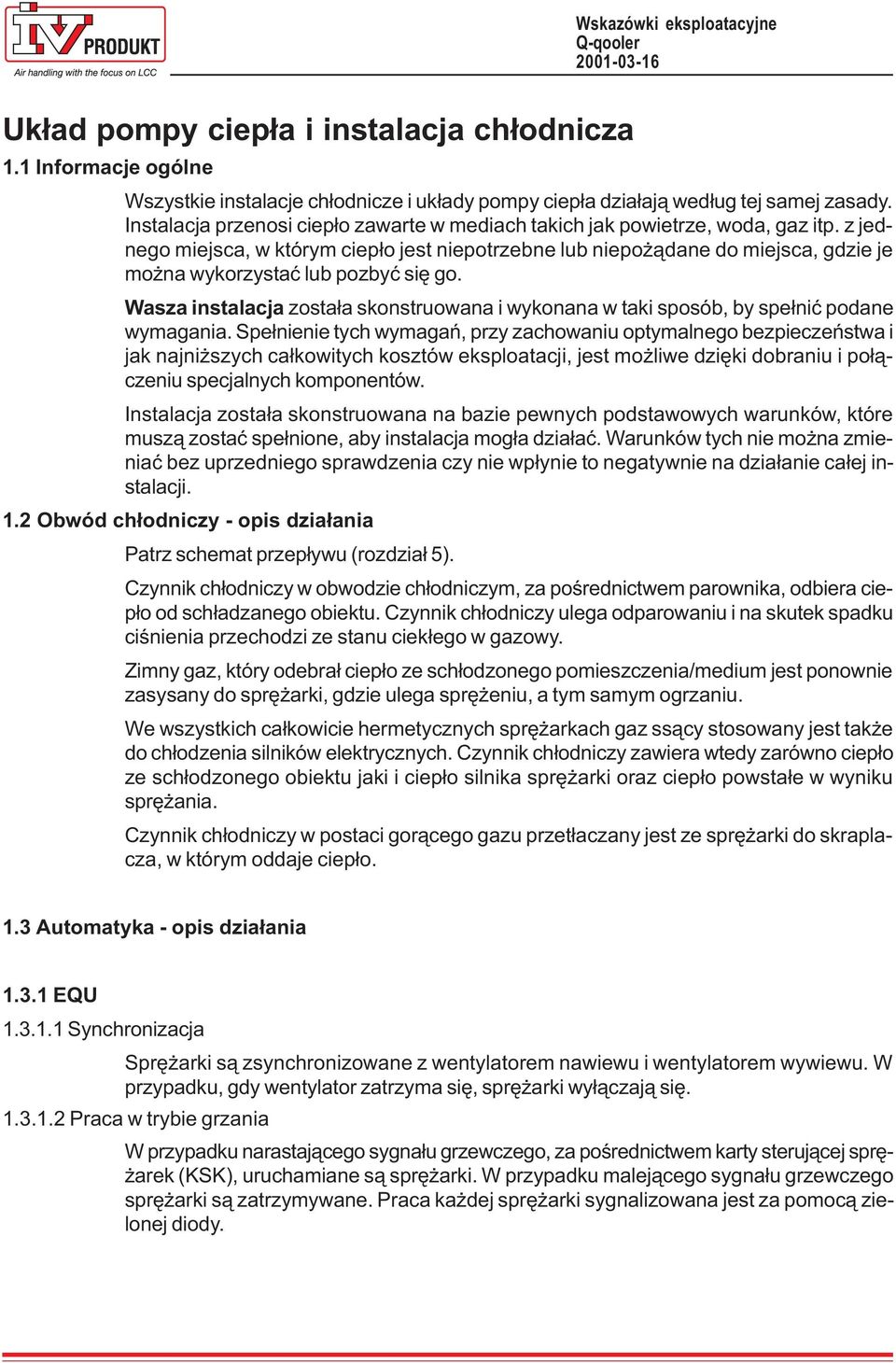

3 Uk³ad pompy ciep³a i instalacja ch³odnicza 1.1 Informacje ogólne Wszystkie instalacje ch³odnicze i uk³ady pompy ciep³a dzia³aj¹ wed³ug tej samej zasady. Instalacja przenosi ciep³o zawarte w mediach takich jak powietrze, woda, gaz itp. z jednego miejsca, w którym ciep³o jest niepotrzebne lub niepo ¹dane do miejsca, gdzie je mo na wykorzystaæ lub pozbyæ siê go. Wasza instalacja zosta³a skonstruowana i wykonana w taki sposób, by spe³niæ podane wymagania. Spe³nienie tych wymagañ, przy zachowaniu optymalnego bezpieczeñstwa i jak najni szych ca³kowitych kosztów eksploatacji, jest mo liwe dziêki dobraniu i po³¹czeniu specjalnych komponentów. Instalacja zosta³a skonstruowana na bazie pewnych podstawowych warunków, które musz¹ zostaæ spe³nione, aby instalacja mog³a dzia³aæ. Warunków tych nie mo na zmieniaæ bez uprzedniego sprawdzenia czy nie wp³ynie to negatywnie na dzia³anie ca³ej instalacji. 1.2 Obwód ch³odniczy - opis dzia³ania Patrz schemat przep³ywu (rozdzia³ 5). Czynnik ch³odniczy w obwodzie ch³odniczym, za poœrednictwem parownika, odbiera ciep³o od sch³adzanego obiektu. Czynnik ch³odniczy ulega odparowaniu i na skutek spadku ciœnienia przechodzi ze stanu ciek³ego w gazowy. Zimny gaz, który odebra³ ciep³o ze sch³odzonego pomieszczenia/medium jest ponownie zasysany do sprê arki, gdzie ulega sprê eniu, a tym samym ogrzaniu. We wszystkich ca³kowicie hermetycznych sprê arkach gaz ss¹cy stosowany jest tak e do ch³odzenia silników elektrycznych. Czynnik ch³odniczy zawiera wtedy zarówno ciep³o ze sch³odzonego obiektu jaki i ciep³o silnika sprê arki oraz ciep³o powsta³e w wyniku sprê ania. Czynnik ch³odniczy w postaci gor¹cego gazu przet³aczany jest ze sprê arki do skraplacza, w którym oddaje ciep³o. 1.3 Automatyka - opis dzia³ania EQU Synchronizacja Sprê arki s¹ zsynchronizowane z wentylatorem nawiewu i wentylatorem wywiewu. W przypadku, gdy wentylator zatrzyma siê, sprê arki wy³¹czaj¹ siê Praca w trybie grzania W przypadku narastaj¹cego sygna³u grzewczego, za poœrednictwem karty steruj¹cej sprê- arek (KSK), uruchamiane s¹ sprê arki. W przypadku malej¹cego sygna³u grzewczego sprê arki s¹ zatrzymywane. Praca ka dej sprê arki sygnalizowana jest za pomoc¹ zielonej diody.

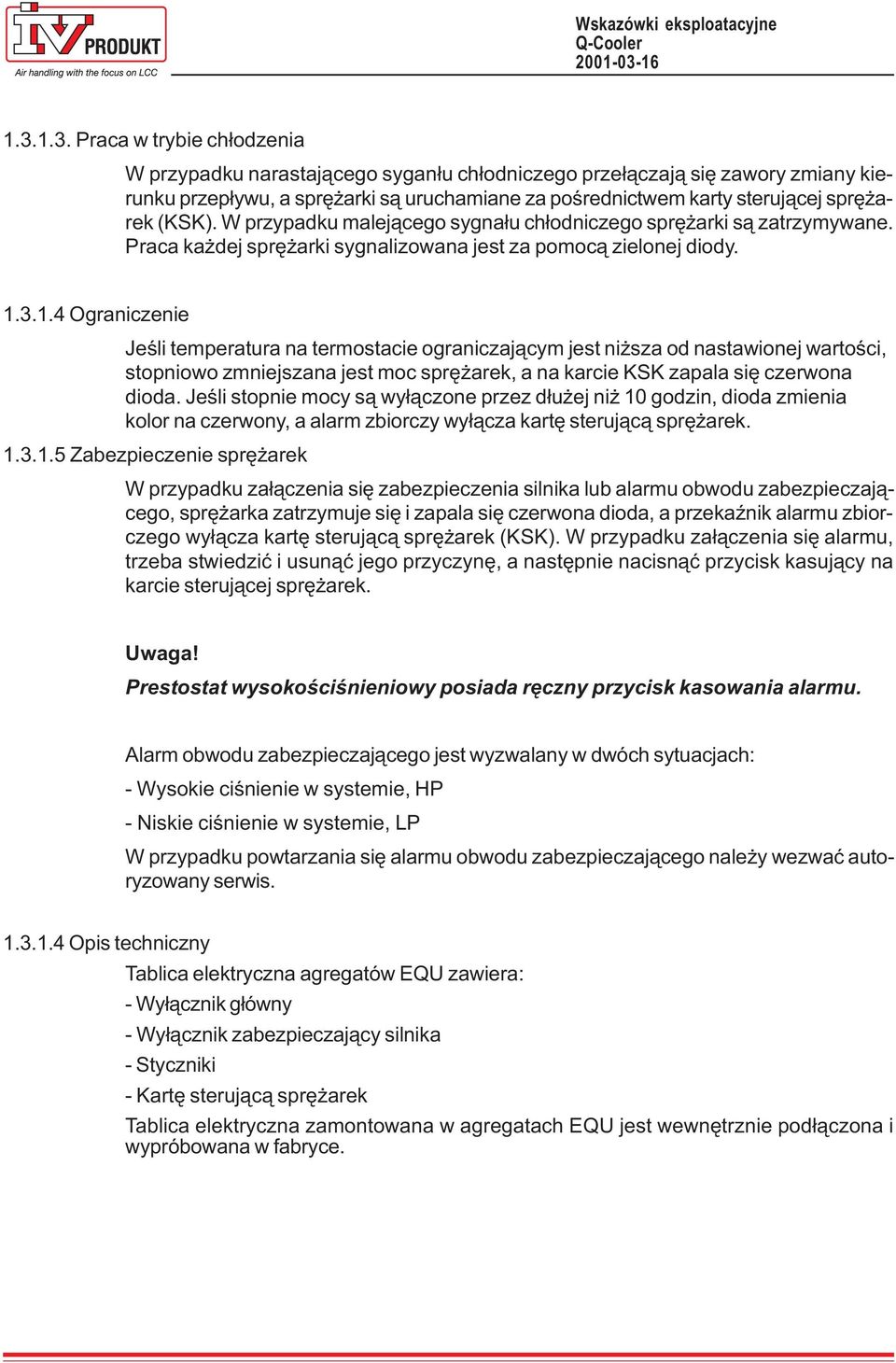

4 Q-Cooler Praca w trybie ch³odzenia W przypadku narastaj¹cego sygan³u ch³odniczego prze³¹czaj¹ siê zawory zmiany kierunku przep³ywu, a sprê arki s¹ uruchamiane za poœrednictwem karty steruj¹cej sprê arek (KSK). W przypadku malej¹cego sygna³u ch³odniczego sprê arki s¹ zatrzymywane. Praca ka dej sprê arki sygnalizowana jest za pomoc¹ zielonej diody Ograniczenie Jeœli temperatura na termostacie ograniczaj¹cym jest ni sza od nastawionej wartoœci, stopniowo zmniejszana jest moc sprê arek, a na karcie KSK zapala siê czerwona dioda. Jeœli stopnie mocy s¹ wy³¹czone przez d³u ej ni 10 godzin, dioda zmienia kolor na czerwony, a alarm zbiorczy wy³¹cza kartê steruj¹c¹ sprê arek Zabezpieczenie sprê arek W przypadku za³¹czenia siê zabezpieczenia silnika lub alarmu obwodu zabezpieczaj¹cego, sprê arka zatrzymuje siê i zapala siê czerwona dioda, a przekaÿnik alarmu zbiorczego wy³¹cza kartê steruj¹c¹ sprê arek (KSK). W przypadku za³¹czenia siê alarmu, trzeba stwiedziæ i usun¹æ jego przyczynê, a nastêpnie nacisn¹æ przycisk kasuj¹cy na karcie steruj¹cej sprê arek. Uwaga! Prestostat wysokoœciœnieniowy posiada rêczny przycisk kasowania alarmu. Alarm obwodu zabezpieczaj¹cego jest wyzwalany w dwóch sytuacjach: - Wysokie ciœnienie w systemie, HP - Niskie ciœnienie w systemie, LP W przypadku powtarzania siê alarmu obwodu zabezpieczaj¹cego nale y wezwaæ autoryzowany serwis Opis techniczny Tablica elektryczna agregatów EQU zawiera: - Wy³¹cznik g³ówny - Wy³¹cznik zabezpieczaj¹cy silnika - Styczniki - Kartê steruj¹c¹ sprê arek Tablica elektryczna zamontowana w agregatach EQU jest wewnêtrznie pod³¹czona i wypróbowana w fabryce.

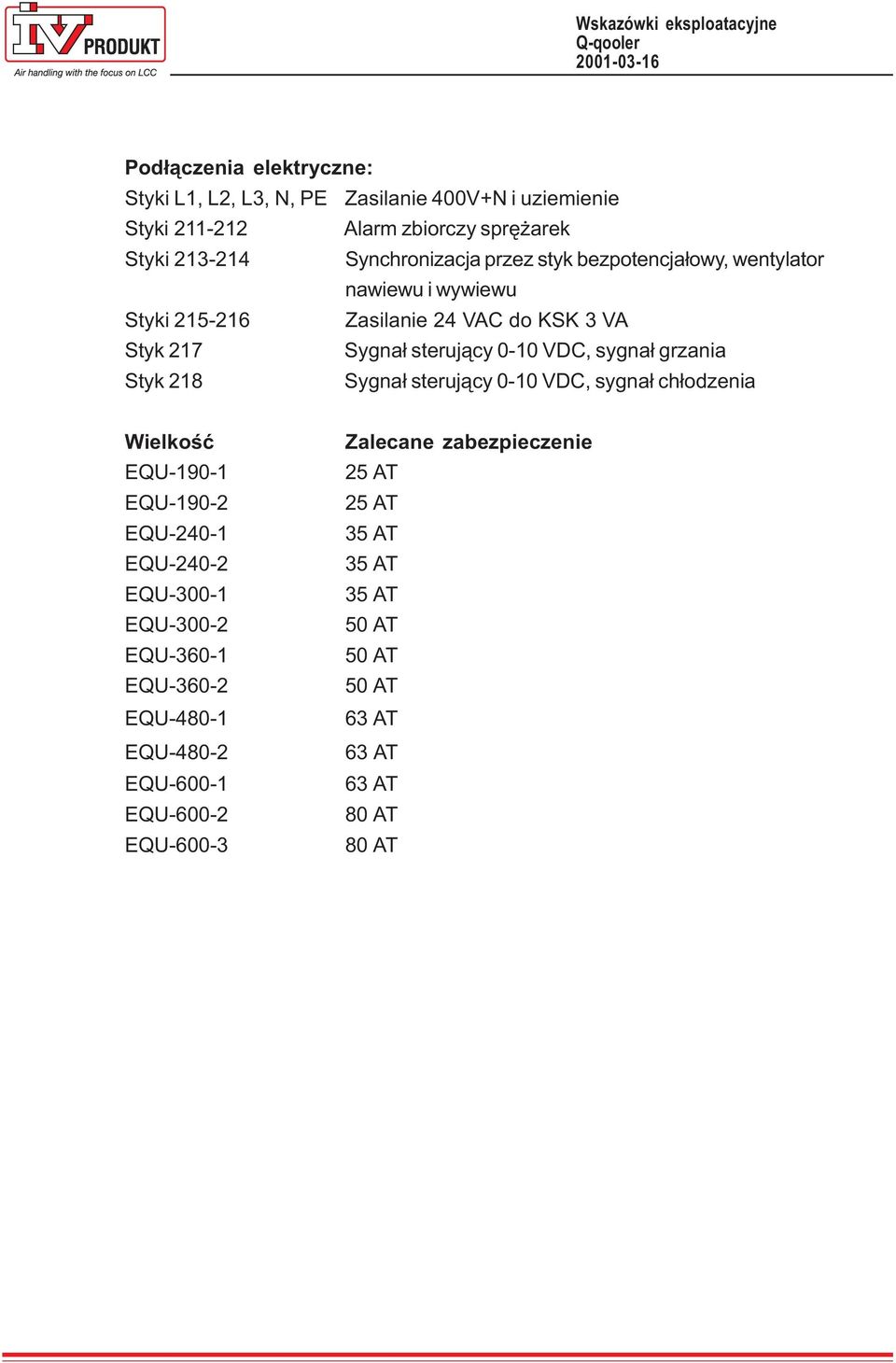

5 Pod³¹czenia elektryczne: Styki L1, L2, L3, N, PE Zasilanie 400V+N i uziemienie Styki Alarm zbiorczy sprê arek Styki Synchronizacja przez styk bezpotencja³owy, wentylator nawiewu i wywiewu Styki Zasilanie 24 VAC do KSK 3 VA Styk 217 Sygna³ steruj¹cy 0-10 VDC, sygna³ grzania Styk 218 Sygna³ steruj¹cy 0-10 VDC, sygna³ ch³odzenia Wielkoœæ EQU EQU EQU EQU EQU EQU EQU EQU EQU EQU EQU EQU EQU Zalecane zabezpieczenie 25 AT 25 AT 35 AT 35 AT 35 AT 50 AT 50 AT 50 AT AT AT AT 80 AT 80 AT

6 Q-Cooler 2. Instrukcje eksploatacji 2.1 Zalecenia odnoœnie uruchomienia Agregat wymaga uruchomienia przez personel z uprawnieniami ch³odniczymi. Uruchomienia dokonuje instalator po wczeœniejszym: Pompa ciep³a: 1. Pod³¹czeniu mocy do wy³¹cznika g³ównego i sygna³ów steruj¹cych dla ch³odzenia i grzania. 2. Pod³¹czeniu odp³ywu skroplonej wody przez syfon do studzienki œciekowej. 3. Ustawieniu zaprojektowanych wartoœci nawiewu i wywiewu. 4. Pod³¹czeniu zimnej wody i odp³ywu do skraplacza w przypadku, gdy wybrano funkcje dodatkowego skraplacza ch³odzonego wod¹. 5. Pod³¹czeniu przewodu wydmuchowego Obrotowy wymiennik ciep³a 1. Pod³¹czeniu mocy i sygna³u steruj¹cego do centralki regulacyjnej. Wszystkie prace pod³¹czeniowe musz¹ byæ zakoñczone przed uruchomieniem. Nale y ustawiæ i zaprotoko³owaæ strumienie nawiewu i wywiewu. Uruchomienia mo e dokonywaæ wy³¹cznie przeszkolony personel zgodnie z za³¹czon¹ list¹ kontroln¹ i protoko³em z uruchomienia. Kopia protoko³u z uruchomienia, po podpisaniu przez osobê dokonuj¹c¹ uruchomienia, powinna tak e zostaæ podpisana przez sprzedawcê i przes³ana do IV Produkt. Poprawnie wykonane uruchomienie jest warunkiem obowi¹zywania gwarancji na produkt. W trakcie obowi¹zywania gwarancji wszelkie ingerencje w urz¹dzenie wymagaj¹ zgody IV Produkt. Przed wezwaniem serwisu gwarancyjnego nale y zastosowaæ siê do procedur opisanych w schemacie poszukiwania usterek, tak by unikn¹æ niepotrzebnych wizyt personelu serwisowego.

7 2.2 Procedura uruchomienia 1. SprawdŸ wchodz¹ce napiêcie zasilaj¹ce, skontroluj czy fazy umieszczone s¹ we w³aœciwym miejscu i czy uziemienie zosta³o pod³¹czone. Zero nale y pod³¹czyæ do przekaÿnika pomocniczego. 2. SprawdŸ czy wchodz¹ce przewody z zewnêtrznej szafki steruj¹cej zosta³y u³o one we w³aœciwym miejscu, tzn. zgodnie ze schematem, np.: - kabel ekranowany - w³aœciwe pod³¹czenie do silników - sprawdÿ czy œruby styków s¹ doci¹gniête 8. Uruchom (TFA). 9. SprawdŸ czy strumienie nawiewu i wywiewu zosta³y wyregulowane i zaprotoko³owane. 10. Przetestuj wszystkie funkcje sterowania zgod nie z opisem dzia³ania wg schematu elektrycznego, BEZ URUCHAMIANIA SPRÊ A REK. 11. Pod³¹cz gniazdo manometru do wyjœcia serwisowego, odpowietrz przewody. UWAGA: typ czynnika ch³odniczego 3. Wy³¹cz WSZYSTKIE wy³¹czniki zabezpieczaj¹ce silników. 4. W³¹cz napiêcie i zabezpieczenia. 5. Dotknij sprê arek i sprawdÿ czy dzia³a ogrzewanie skrzyni korbowej. 6. SprawdŸ czy wy³¹czniki zabezpieczaj¹ce silników s¹ ustawione zgodnie z protoko³em uruchomienia. 7. Wa ne jest, aby olej w skrzyni korbowej sprê- arki by³ ciep³y przed uruchomieniem sprê arki. Podgrzewanie skrzyni korbowej powinno zostaæ w³aczone odpowiednio wczeœnie przed uruchomieniem, tak by olej utrzymywa³ temperaturê co najmniej 30 o C przez 2-3 h. Temperaturê mo na zmierzyæ od zewn¹trz, przy dolnej stronie sprê arki. 12. Przetestuj osobno ka d¹ ze sprê arek, przechodz¹c przez wszystkie punkty protoko³u z uruchomienia. Przed rozpoczêciem pomiarów pozwól by sprê arki popracowa³y przez oko³o 10 min, wypróbuj funkcje zabezpieczaj¹ce. 13. Po osobnym przetestowaniu sprê arek, uruchom wszystkie jednoczeœnie, kontroluj ich pracê zgodnie z protoko³em uruchomienia. 14. Pozwól, aby agregat pracowa³ do momentu zatrzymania zgodnie z zaprogramowan¹ funk cj¹ sterowania. 15. Jeden egzemplarz protoko³u z uruchomienia wysy³any jest do przedstawiciela IV Produkt.

8 Q-Cooler Procedury i instrukcje konserwacji 3.1 Informacje ogólne Niniejsza czêœæ instrukcji jest ogólna. Zosta³a ona napisana tak, aby zapewniæ mo liwoœæ dokonywania prostych przegl¹dów okresowych instalacji i pokazaæ jakich prostych kontroli mo na dokonaæ przed wezwaniem kompetentnego personelu serwisowago w przypadku wyst¹pienia zak³óceñ pracy. W przypadku powa niejszych ingerencji w instalacjê, niezbêdne informacje zapewniaj¹ za³¹czone schematy pod³¹czeñ i schematy instalacji elektrycznych dla poszczególnych komponentów. 3.2 Kontrola okresowa 1. Nale y wyznaczyæ jedn¹ lub kilka kompetentnych osób, które bêd¹ odpowiedzialne za bie ¹c¹ kontrolê instalacji ch³odniczej. Osoby te musz¹ znaæ zasadê dzia³ania instalacji i ustawienia poszczególnych nastaw. 2. Instalacja zosta³a zaprojektowana do pracy automatycznej. W protokole z uruchomienia znajduje siê informacja o tym, dla jakich wartoœci instalacja zosta³a ustawiona podczas uruchamiania. Nale y dopilnowaæ, aby wartoœci nastawione na termostatach, centralkach regulacyjnych, presostatach i innych elementach nie zosta³y zmienione przez kogoœ, kto nie posiada wiedzy o dzia³aniu instalacji. 3. Nale y dopilnowaæ, aby maszynownia lub inne miejsce ustawienia urz¹dzeñ by³o utrzymywane w czystoœci. 4. Niektóre elementy sk³adowe instalacji mog¹ potrzebowaæ wolnej przestrzeni, aby móc spe³niaæ swoj¹ funkcjê. Nale y dopilnowaæ, aby nie zosta³y one tymczasowo lub trwale zablokowane. Jeœli któreœ z komponentów s¹ wyposa one w filtr powietrza lub filtr zanieczyszczeñ, nale y kontrolowaæ je co trzy miesi¹ce. W razie potrzeby nale y wymieniæ filtr. 5. Przy normalnej eksploatacji nie jest wymagane smarowanie, wymiana oleju itp. W tych przypadkach, gdzie istniej¹ specjalne zalecenia dla ktoregoœ z komponentów sk³adowych, informacjê o tym mo na znaleÿæ w instrukcjach dla poszczególnych komponentów. 6. Instalacja i komponenty sk³adowe powinny byæ kontrolowane przez kompetentnego serwisanta, co najmniej raz w roku. Kontrola powinna obejmowaæ sprawdzenie czy: - uk³ad czynnika ch³odniczego jest szczelny. - nie wyst¹pi³a korozja. -wyposa enie zabepieczaj¹ce jest w dobrym stanie.

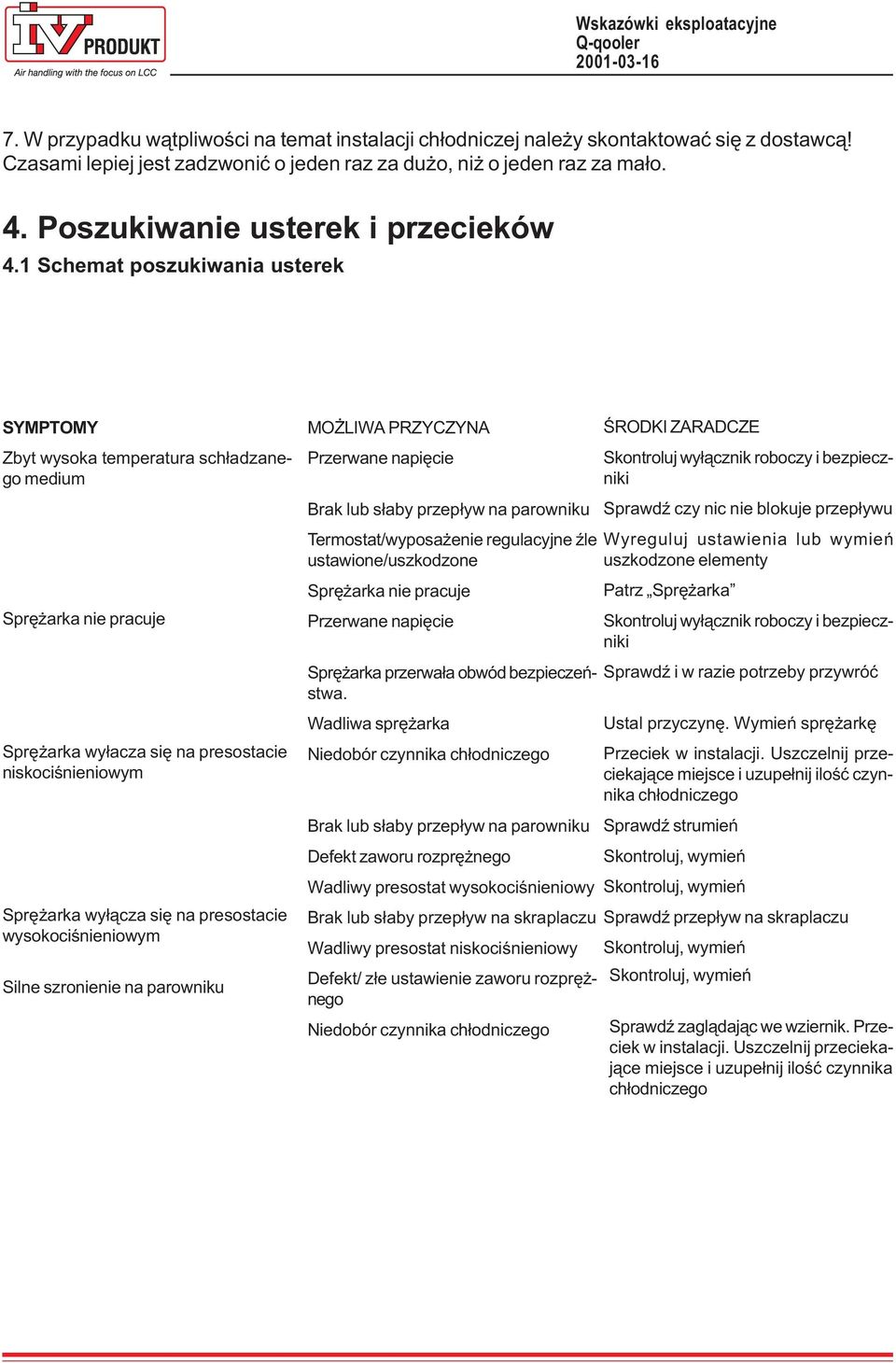

9 7. W przypadku w¹tpliwoœci na temat instalacji ch³odniczej nale y skontaktowaæ siê z dostawc¹! Czasami lepiej jest zadzwoniæ o jeden raz za du o, ni o jeden raz za ma³o. 4. Poszukiwanie usterek i przecieków 4.1 Schemat poszukiwania usterek SYMPTOMY Zbyt wysoka temperatura sch³adzanego medium Sprê arka nie pracuje Sprê arka wy³acza siê na presostacie niskociœnieniowym Sprê arka wy³¹cza siê na presostacie wysokociœnieniowym Silne szronienie na parowniku MO LIWA PRZYCZYNA Przerwane napiêcie Brak lub s³aby przep³yw na parowniku Termostat/wyposa enie regulacyjne Ÿle ustawione/uszkodzone Sprê arka nie pracuje Przerwane napiêcie ŒRODKI ZARADCZE Skontroluj wy³¹cznik roboczy i bezpieczniki SprawdŸ czy nic nie blokuje przep³ywu Wyreguluj ustawienia lub wymieñ uszkodzone elementy Patrz Sprê arka Skontroluj wy³¹cznik roboczy i bezpieczniki Sprê arka przerwa³a obwód bezpieczeñstwa. SprawdŸ i w razie potrzeby przywróæ Wadliwa sprê arka Ustal przyczynê. Wymieñ sprê arkê Niedobór czynnika ch³odniczego Przeciek w instalacji. Uszczelnij przeciekaj¹ce miejsce i uzupe³nij iloœæ czynnika ch³odniczego Brak lub s³aby przep³yw na parowniku SprawdŸ strumieñ Defekt zaworu rozprê nego Skontroluj, wymieñ Wadliwy presostat wysokociœnieniowy Skontroluj, wymieñ Brak lub s³aby przep³yw na skraplaczu SprawdŸ przep³yw na skraplaczu Wadliwy presostat niskociœnieniowy Skontroluj, wymieñ Defekt/ z³e ustawienie zaworu rozprê - Skontroluj, wymieñ nego Niedobór czynnika ch³odniczego SprawdŸ zagl¹daj¹c we wziernik. Przeciek w instalacji. Uszczelnij przeciekaj¹ce miejsce i uzupe³nij iloœæ czynnika ch³odniczego

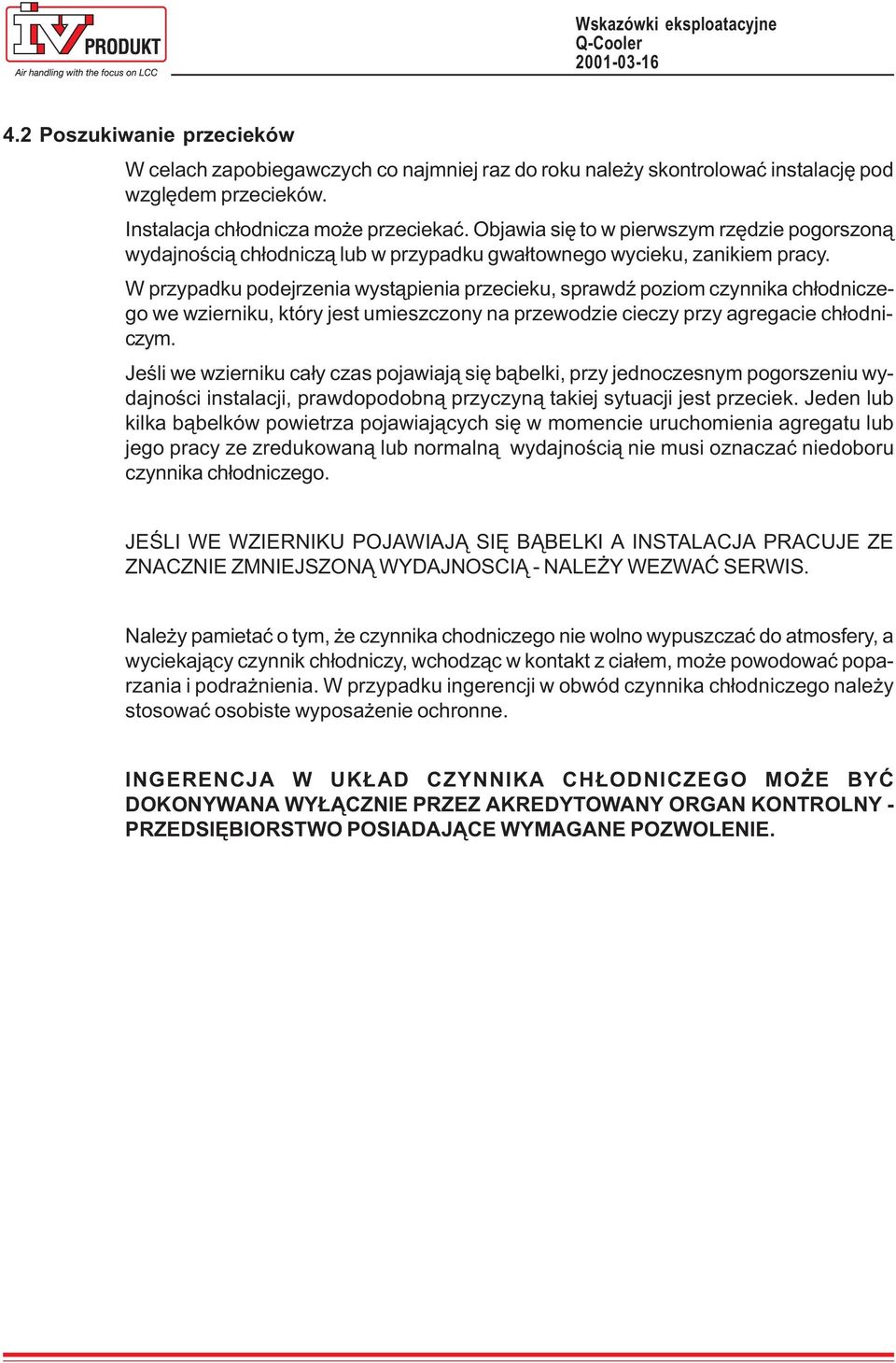

10 Q-Cooler 4.2 Poszukiwanie przecieków W celach zapobiegawczych co najmniej raz do roku nale y skontrolowaæ instalacjê pod wzglêdem przecieków. Instalacja ch³odnicza mo e przeciekaæ. Objawia siê to w pierwszym rzêdzie pogorszon¹ wydajnoœci¹ ch³odnicz¹ lub w przypadku gwa³townego wycieku, zanikiem pracy. W przypadku podejrzenia wyst¹pienia przecieku, sprawdÿ poziom czynnika ch³odniczego we wzierniku, który jest umieszczony na przewodzie cieczy przy agregacie ch³odniczym. Jeœli we wzierniku ca³y czas pojawiaj¹ siê b¹belki, przy jednoczesnym pogorszeniu wydajnoœci instalacji, prawdopodobn¹ przyczyn¹ takiej sytuacji jest przeciek. Jeden lub kilka b¹belków powietrza pojawiaj¹cych siê w momencie uruchomienia agregatu lub jego pracy ze zredukowan¹ lub normaln¹ wydajnoœci¹ nie musi oznaczaæ niedoboru czynnika ch³odniczego. JEŒLI WE WZIERNIKU POJAWIAJ SIÊ B BELKI A INSTALACJA PRACUJE ZE ZNACZNIE ZMNIEJSZON WYDAJNOSCI - NALE Y WEZWAÆ SERWIS. Nale y pamietaæ o tym, e czynnika chodniczego nie wolno wypuszczaæ do atmosfery, a wyciekaj¹cy czynnik ch³odniczy, wchodz¹c w kontakt z cia³em, mo e powodowaæ poparzania i podra nienia. W przypadku ingerencji w obwód czynnika ch³odniczego nale y stosowaæ osobiste wyposa enie ochronne. INGERENCJA W UK AD CZYNNIKA CH ODNICZEGO MO E BYÆ DOKONYWANA WY CZNIE PRZEZ AKREDYTOWANY ORGAN KONTROLNY - PRZEDSIÊBIORSTWO POSIADAJ CE WYMAGANE POZWOLENIE.

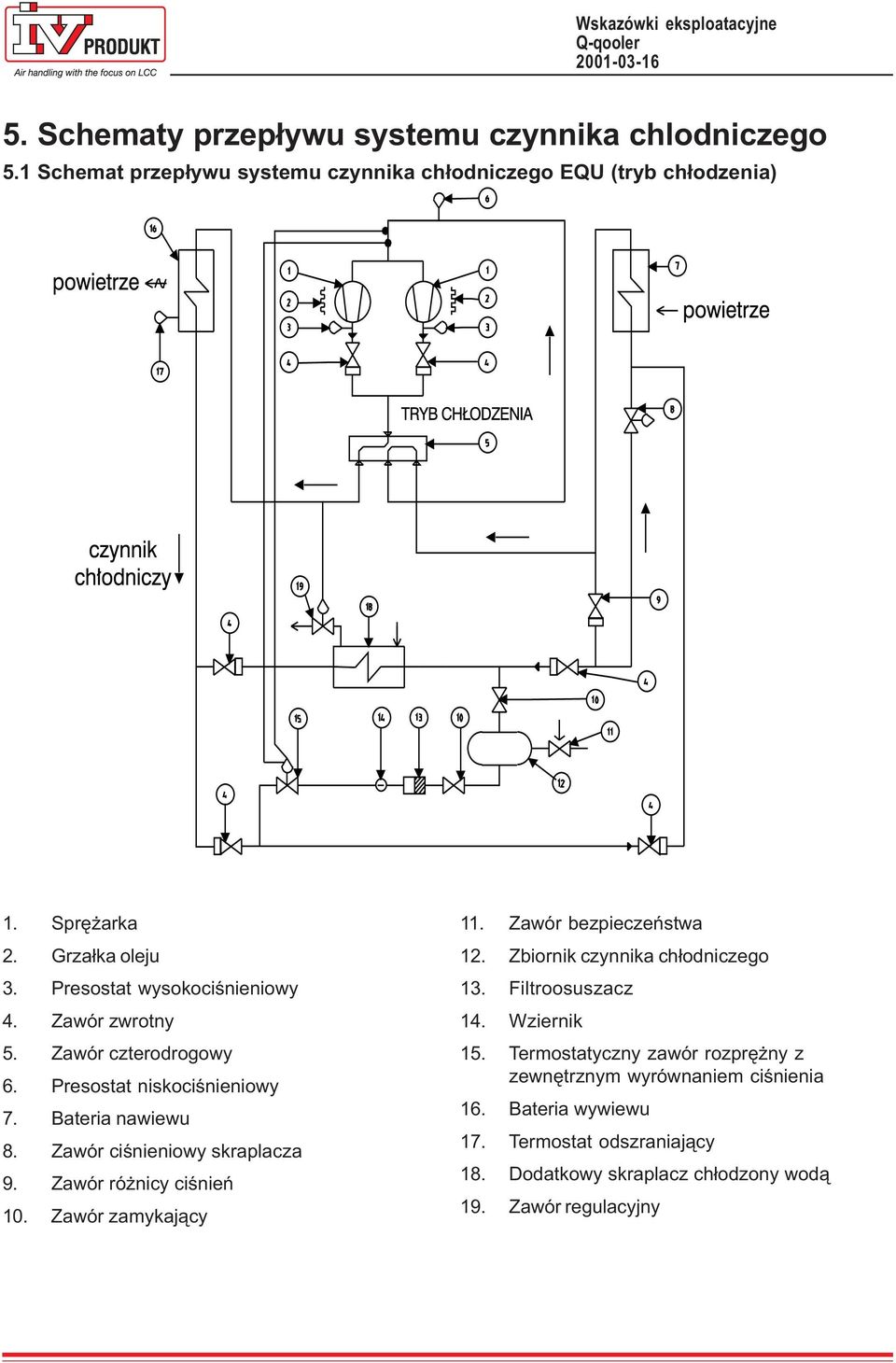

11 5. Schematy przep³ywu systemu czynnika chlodniczego 5.1 Schemat przep³ywu systemu czynnika ch³odniczego EQU (tryb ch³odzenia) 1. Sprê arka 2. Grza³ka oleju 3. Presostat wysokociœnieniowy 4. Zawór zwrotny 5. Zawór czterodrogowy 6. Presostat niskociœnieniowy 7. Bateria nawiewu 8. Zawór ciœnieniowy skraplacza 9. Zawór ró nicy ciœnieñ 10. Zawór zamykaj¹cy 11. Zawór bezpieczeñstwa 12. Zbiornik czynnika ch³odniczego 13. Filtroosuszacz 14. Wziernik 15. Termostatyczny zawór rozprê ny z zewnêtrznym wyrównaniem ciœnienia 16. Bateria wywiewu 17. Termostat odszraniaj¹cy 18. Dodatkowy skraplacz ch³odzony wod¹ 19. Zawór regulacyjny

12 Q-Cooler 5.2 Schemat przep³ywu systemu czynnika ch³odniczego EQU (tryb grzania) TRYB GRZANIA 1. Sprê arka 2. Grza³ka oleju 3. Presostat wysokociœnieniowy 4. Zawór zwrotny 5. Zawór czterodrogowy 6. Presostat niskociœnieniowy 7. Bateria nawiewu 8. Zawór ciœnieniowy skraplacza 9. Zawór ró nicy ciœnieñ 10. Zawór zamykaj¹cy 11. Zawór bezpieczeñstwa 12. Zbiornik czynnika ch³odniczego 13. Filtroosuszacz 14. Wziernik 15. Termostatyczny zawór rozprê ny z zewnêtrznym wyrównaniem ciœnienia 16. Bateria wywiewu 17. Termostat odszraniaj¹cy 18. Dodatkowy skraplacz ch³odzony wod¹ 19. Zawór regulacyjny

13 7.2 Specyfikacja techniczna ECR Specyfikacja Agregat ch³odniczy ECR-a -b -c -d -e -f -g -h a -Wielkoœæ 190, 240, 300, 360, 480, 600 b -Obudowa 00 = Standard, E3 = El30 c -Wariant mocy 1, 2 d -Dodatkowy straplacz 0 = bez, 1 = z e -Napiêcie 40 = 400 V f -Rotor No = normalny Hy = higroskopijny g -Nawiew U = góra, N = dó³ h -Strona obs³ugi: H = prawa, V = lewa Dane techniczne Wielkoœæ Wariant mocy Iloœci powietrza: Nom. naw/wyw (m 3 /s) 1,68 1,68 2,15 2,15 2,65 2,65 3,06 3,06 4,10 4,10 5,15 5,15 Iloœci powietrza: Min. naw/wyw (m 3 /s) 1,00 1,00 1,20 1,20 1,42 1,42 1,88 1,88 2,40 2,40 3,02 3,02 Iloœci powietrza: Maks. naw/wyw (m 3 /s) 1,90 1,90 2,40 2,40 3,00 3,00 3,60 3,60 4,80 4,80 6,00 6,00 Maks. moc ch³odnicza Przy temp. zew.: 25 o C; RH 50% temp. wywiewu: 22 o C Nom. zapot. na moc sprê arki (kw) (kw) 27 4,7 42 8,6 35 6,2 Nom. efektywnoœæ ch³odnicza (C.O.P) 5,8 4,9 5,6 4,7 5,6 4,8 5,6 4,8 5,8 4,9 5,8 4,8 Iloœæ sprê arek (szt.) Iloœæ stopni regulacji (szt.) Maks. pod³¹czona moc sprê arek (kw) 5,2 11,8 6,1 14,1 7,8 16,6 9,5 20,8 12,1 26,2 15,1 33,9 Maks. pr¹d pracy (A) 3 x 400 V (A) 11,5 21,8 14,2 25,3 17,0 28,7 20,1 35,9 24,1 46,5 31,5 56,7 Zalec. zabezpiecz. (A) 3 x 400 V (A) Czynnik ch³odniczy R407C ; Obwód 1 (kg) 2,9 3,4 3,3 4,6 3,6 4,6 5,2 7,1 6,2 8,1 7,0 9,5 Czynnik ch³odniczy R407C ; Obwód 2 (kg) 5,1 7,0 6,1 7,9 7,5 9,5 9,5 12,5 12,2 16,3 15,7 19, Dodatkowy skraplacz ch³odzony wod¹ Agregaty ch³odnicze wyposa one w dodatkowy skraplacz ch³odzony wod¹ nale y pod³¹czyæ do zimnej wody bie ¹cej i zaopatrzyæ w odp³yw pod³¹czony do studzienki œciekowej. Króciec po stronie wody = 15 mm ,2 42 7,5 13,2 49 8, , , , , ,3

14 Q-Cooler 6. Specyfikacja techniczna EQU 6.1 Specyfikacja Agregat ch³odniczy EQU-a -b -c -d -e -f -g a -Wielkoœæ 190, 240, 300, 360, 480, 600 b -Obudowa 00 = Standard, E3 = El30 c -Wariant mocy 1, 2, 3 d -Dodatkowy straplacz 0, 1 e -Napiêcie 23 = 230 V, 40 = 400 V f -Nawiew U = góra, N = dó³ g -Strona obs³ugi: H = prawa, V = lewa 6.2 Wolna przestrzeñ w pomieszczeniu i pod³¹czenie przewodu wydmuchowego Wielkoœæ Wariant mocy Wolna przestrzeñ w (m 3 ) pomieszczeniu Pod³¹czenie, Dy (mm)
