1 POMPA CIEP A Instrukcja obs³ugi i instalacji Karta gwarancyjna KRS-X3.5WF/AL KRS-X4.8WF/BL KRS-X6.0WF/CF

2 Dziêkujemy za wybór pompy ciep³a CHIGO Pompa ciep³a jest drogim urz¹dzeniem i dlatego te zalecamy, aby zosta³a zainstalowan przez doœwiadczonych instalatorów. W przeciwnym wypadku mog¹ wyst¹piæ nie tylko straty materialne, lecz równie niew³aœciwe dzia³anie i spadek efektywnoœci pracy. Firma CHIGO nie odpowiada za awarie pompy ciep³a, która zosta³a nieprawid³owo zainstalowana. Ta instrukcja przeznaczona jest dla pomp ciep³a typu powietrze-woda. Wygl¹d pompy mo e nieco odbiegaæ od rysunków zawartych w poni szej instrukcji. Prosimy o uwa ne zapoznanie sie z treœci¹ instrukcji obs³ugi i pozostawienie jej w miejscu umo liwiaj¹cym skorzystanie z niej w razie potrzeby. Dodatkowa uwaga: Urz¹dzenie nie powinno byæ obs³ugiwane przez dzieci lub osoby niedo³ê ne bez w³aœciwego nadzoru. Jednostka nie s³u y do zabawy ni¹ przez dzieci. SPIS TREŒCI Zastosowanie... 2 Dzia³anie pompy ciep³a... 2 informacje dla u ytkownika... 3 Wskazania podczas u ytkowania... 4 Informacje u ytkowe... 5 Panel sterowania... 6 Obs³uga i konserwacja... 6 Warunki instalacji... 7 Nape³nianie zbiornika z wod¹... 7 Po³¹czenia jednostek... 8 Sposób po³¹czenia elektrycznego... 8 Schemat pod³¹czenia elektrycznego... 9 Spis czêœci jednostki zewnêtrznej Diagnozowanie usterek Analiza kodów b³êdów Notatki... 13

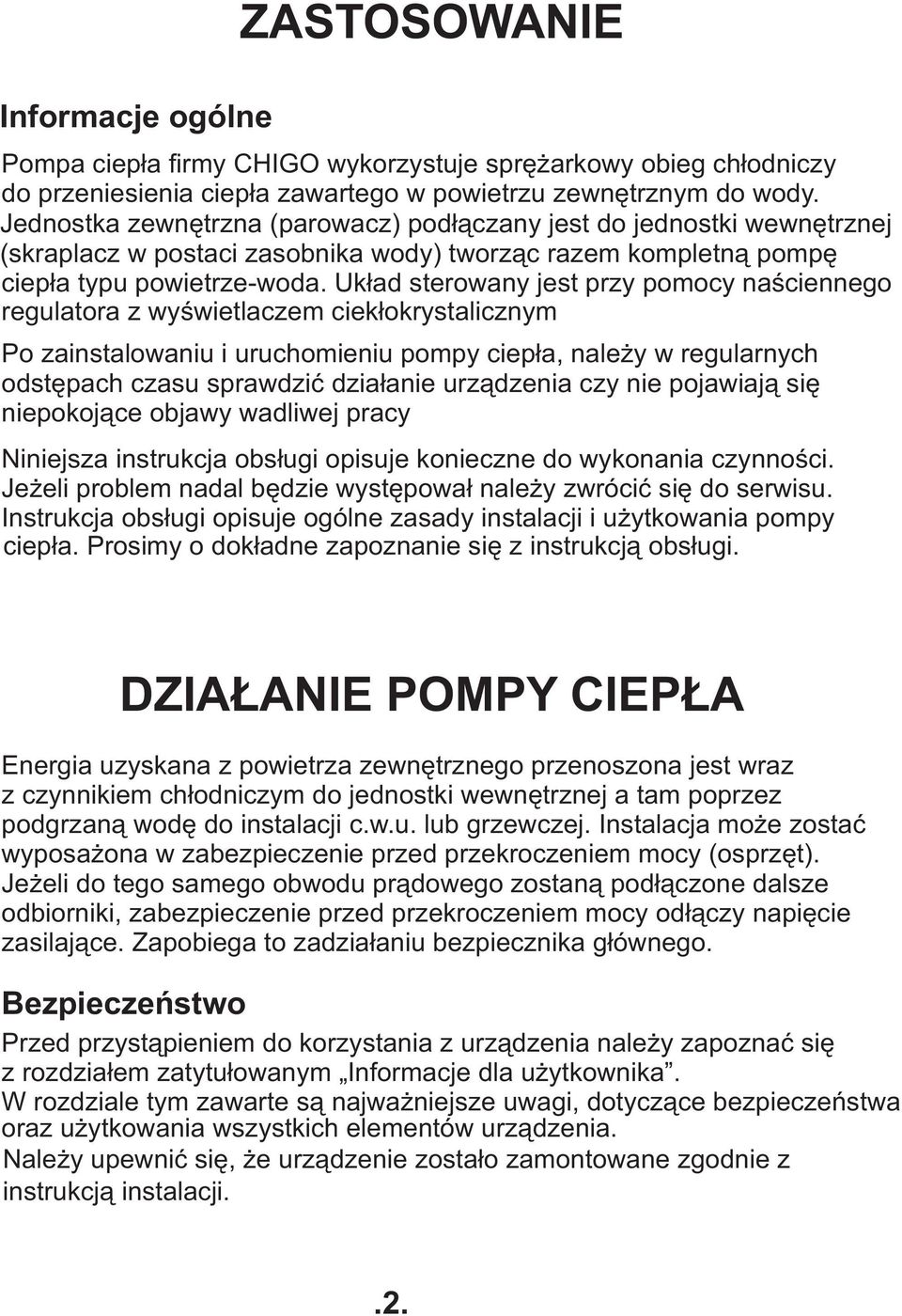

3 ZASTOSOWANIE Informacje ogólne Pompa ciep³a firmy CHIGO wykorzystuje sprê arkowy obieg ch³odniczy do przeniesienia ciep³a zawartego w powietrzu zewnêtrznym do wody. Jednostka zewnêtrzna (parowacz) pod³¹czany jest do jednostki wewnêtrznej (skraplacz w postaci zasobnika wody) tworz¹c razem kompletn¹ pompê ciep³a typu powietrze-woda. Uk³ad sterowany jest przy pomocy naœciennego regulatora z wyœwietlaczem ciek³okrystalicznym Po zainstalowaniu i uruchomieniu pompy ciep³a, nale y w regularnych odstêpach czasu sprawdziæ dzia³anie urz¹dzenia czy nie pojawiaj¹ siê niepokoj¹ce objawy wadliwej pracy Niniejsza instrukcja obs³ugi opisuje konieczne do wykonania czynnoœci. Je eli problem nadal bêdzie wystêpowa³ nale y zwróciæ siê do serwisu. Instrukcja obs³ugi opisuje ogólne zasady instalacji i u ytkowania pompy ciep³a. Prosimy o dok³adne zapoznanie siê z instrukcj¹ obs³ugi. DZIA ANIE POMPY CIEP A Energia uzyskana z powietrza zewnêtrznego przenoszona jest wraz z czynnikiem ch³odniczym do jednostki wewnêtrznej a tam poprzez podgrzan¹ wodê do instalacji c.w.u. lub grzewczej. Instalacja mo e zostaæ wyposa ona w zabezpieczenie przed przekroczeniem mocy (osprzêt). Je eli do tego samego obwodu pr¹dowego zostan¹ pod³¹czone dalsze odbiorniki, zabezpieczenie przed przekroczeniem mocy od³¹czy napiêcie zasilaj¹ce. Zapobiega to zadzia³aniu bezpiecznika g³ównego. Bezpieczeñstwo Przed przyst¹pieniem do korzystania z urz¹dzenia nale y zapoznaæ siê z rozdzia³em zatytu³owanym Informacje dla u ytkownika. W rozdziale tym zawarte s¹ najwa niejsze uwagi, dotycz¹ce bezpieczeñstwa oraz u ytkowania wszystkich elementów urz¹dzenia. Nale y upewniæ siê, e urz¹dzenie zosta³o zamontowane zgodnie z instrukcj¹ instalacji..2.

4 INFORMACJE DLA U YTKOWNIKA 1. Nie przerywaæ pracy urz¹dzenia poprzez wyci¹gniêcie wtyczki ze Ÿród³a zasilania. Istnieje ryzyko pora enia pr¹dem, wzniecenia ognia, itp Wy³¹cz 2. Nie u ywaæ przed³u acza ani nie pod³¹czaæ innych urz¹dzeñ elektrycznych do tego samego gniazda. Istnieje ryzyko pora enia pr¹dem, przegrzania, wzniecenia ognia, itp.. le 3. Nie dotykaæ wtyczki mikrymi rêkoma, mo e to spowodowaæ pora enie pr¹dem. 4. Przed pod³¹czeniem wtyczki zasilaj¹cej nale y sprawdziæ czy nie jest ona zaœniedzia³a, zabrudzona i czy poprawnie zosta³a umieszczona. Je eli wystêpuje zabrudzenie lub z³e po³¹czenie, mo e to spowodowaæ pora enie pr¹dem lub po ar. 5. Nie u ywaæ bezpieczników o nieprawid³owej wartoœci ani przewodów metalowych. U ycie przewodów metalowych lub miedzianych mo e spowodowaæ uszkodzenie lub wzniecenie ognia. 6.Nie wk³adaæ palców ani prêtów do otworu nadmuchowego urz¹dzeñ instalowanych na zewn¹trz. W przeciwnym razie istnieje ryzyko zranienia. UWAGA Bezpie cznik OSTRZERZENIE Z³e zainstalowanie lub u ytkowanie pompy ciep³a mo e skutkowaæ nieszczêœliwym wypadkiem i staæ siê zagro eniem dla zdrowia i ycia..3.

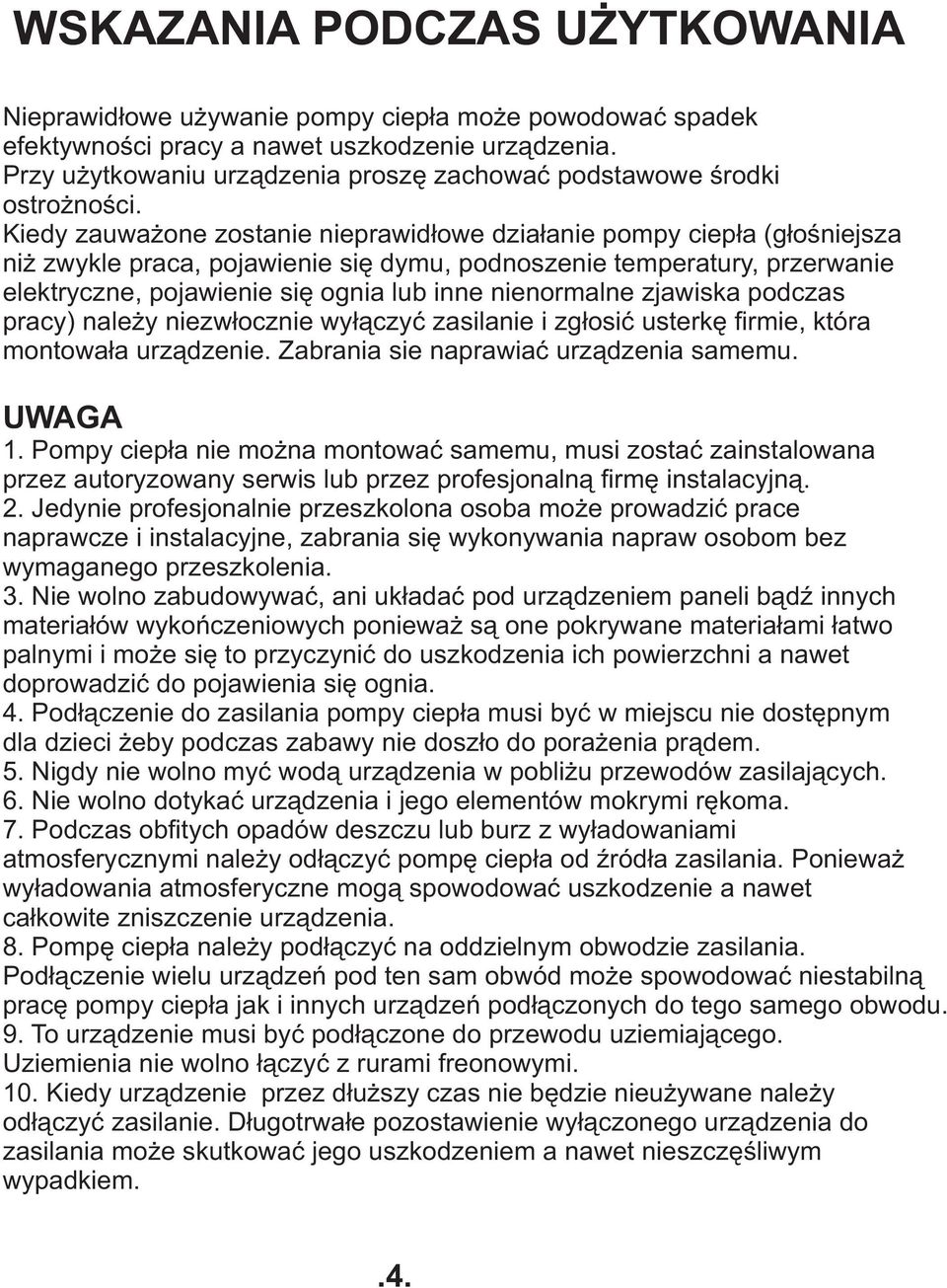

5 WSKAZANIA PODCZAS U YTKOWANIA Nieprawid³owe u ywanie pompy ciep³a mo e powodowaæ spadek efektywnoœci pracy a nawet uszkodzenie urz¹dzenia. Przy u ytkowaniu urz¹dzenia proszê zachowaæ podstawowe œrodki ostro noœci. Kiedy zauwa one zostanie nieprawid³owe dzia³anie pompy ciep³a (g³oœniejsza ni zwykle praca, pojawienie siê dymu, podnoszenie temperatury, przerwanie elektryczne, pojawienie siê ognia lub inne nienormalne zjawiska podczas pracy) nale y niezw³ocznie wy³¹czyæ zasilanie i zg³osiæ usterkê firmie, która montowa³a urz¹dzenie. Zabrania sie naprawiaæ urz¹dzenia samemu. UWAGA 1. Pompy ciep³a nie mo na montowaæ samemu, musi zostaæ zainstalowana przez autoryzowany serwis lub przez profesjonaln¹ firmê instalacyjn¹. 2. Jedynie profesjonalnie przeszkolona osoba mo e prowadziæ prace naprawcze i instalacyjne, zabrania siê wykonywania napraw osobom bez wymaganego przeszkolenia. 3. Nie wolno zabudowywaæ, ani uk³adaæ pod urz¹dzeniem paneli b¹dÿ innych materia³ów wykoñczeniowych poniewa s¹ one pokrywane materia³ami ³atwo palnymi i mo e siê to przyczyniæ do uszkodzenia ich powierzchni a nawet doprowadziæ do pojawienia siê ognia. 4. Pod³¹czenie do zasilania pompy ciep³a musi byæ w miejscu nie dostêpnym dla dzieci eby podczas zabawy nie dosz³o do pora enia pr¹dem. 5. Nigdy nie wolno myæ wod¹ urz¹dzenia w pobli u przewodów zasilaj¹cych. 6. Nie wolno dotykaæ urz¹dzenia i jego elementów mokrymi rêkoma. 7. Podczas obfitych opadów deszczu lub burz z wy³adowaniami atmosferycznymi nale y od³¹czyæ pompê ciep³a od Ÿród³a zasilania. Poniewa wy³adowania atmosferyczne mog¹ spowodowaæ uszkodzenie a nawet ca³kowite zniszczenie urz¹dzenia. 8. Pompê ciep³a nale y pod³¹czyæ na oddzielnym obwodzie zasilania. Pod³¹czenie wielu urz¹dzeñ pod ten sam obwód mo e spowodowaæ niestabiln¹ pracê pompy ciep³a jak i innych urz¹dzeñ pod³¹czonych do tego samego obwodu. 9. To urz¹dzenie musi byæ pod³¹czone do przewodu uziemiaj¹cego. Uziemienia nie wolno ³¹czyæ z rurami freonowymi. 10. Kiedy urz¹dzenie przez d³u szy czas nie bêdzie nieu ywane nale y od³¹czyæ zasilanie. D³ugotrwa³e pozostawienie wy³¹czonego urz¹dzenia do zasilania mo e skutkowaæ jego uszkodzeniem a nawet nieszczêœliwym wypadkiem..4.

6 UWAGA: 1. Nie wk³adaæ palców ani prêtów do otworu wydmuchowego jednostki montowanej na zewn¹trz. W przeciwnym razie istnieje ryzyko zranienia. 2. Nie wolno rozkrêcaæ jednostki zewnêtrznej i otwieraæ powierzchnie gdzie pracuje wentylator poniewa istnieje ryzyko zranienia osób w pobli u urz¹dzenia. 3. Kiedy wentylator wpada w wibracje a silnik wydaje nienaturalne odg³osy nale y wy³¹czyæ urz¹dzenie z zasilania, po chwili w³¹czyæ zasilanie i sprawdziæ czy wszystko wróci³o do normy. 4. Gdy pomimo ci¹g³ej pracy urz¹dzenia woda nie osi¹ga nastawionej temperatury nale y sprawdziæ czy zbiornik z wod¹ jest pe³ny a w razie niskiego poziomu nape³niæ zbiornik. 5. Kiedy temperatura wody na wlocie jest zbyt wysoka wówczas pompa ciep³a mo e nie rozpocz¹æ pracy poniewa ró nica temperatury jest zbyt ma³a. W celu zapewnienia bezpieczeñstwa nie nale y do pompy ciep³a pod³¹czaæ dodatkowego Ÿród³a gor¹cej wody. INFORMACJE U YTKOWE Wszystkie funkcje pompy ciep³a s¹ kontrolowane przez sterownik. Je eli urz¹dzenie jest wy³¹czone nie mo na wtedy zmieniæ nastawionej temperatury. Zakres nastawy temperatury wody na wyjœciu wynosi C. Zalecana wartoœæ nastawionej temperatury wody w zbiorniku wynosi 55 C. Po osi¹gniêciu nastawionej temperatury pompa ciep³a siê wy³¹czy. Kiedy konsument u ywa gor¹cej wody do zbiornika nap³ywa woda zimna, kiedy temperatura w zbiorniku spadnie o 5 C bêdzie to zarejestrowane przez urz¹dzenie i automatycznie rozpocznie podgrzewanie wody do temperatury nastawionej na panelu sterowania. Dziêki zastosowaniu dobrej izolacji zbiornika z wod¹ temperatura wody nie powinna spaœæ o wiêcej ni 8 C w ci¹gu 24 godzin. Urz¹dzenie nie za³¹cza siê kiedy woda nie jest pobierana przez d³ugi czas, dziêki czemu znacznie zaoszczêdzamy energiê..5.

7 PANEL STEROWANIA Temperatura wody w zasobniku Nastawiona temperatura wody w³¹cz/wy³¹cz Klawisze nastawy temperatury +/- jedno naciœniêcie powoduje zmianê nastawy o 1*C OBS UGA I KONSEWACJA 1. Przed u yciem pompy ciep³a sprawdÿ czy wszystkie przewody zosta³y pod³¹czone prawid³owo. Je eli zauwa ysz nieprawid³owoœci nale y je usun¹æ przed uruchomieniem. 2. Nale y co jakiœ czas sprawdzaæ jednostkê zewnêtrzn¹ czy nie dosz³o do nadmiernego zabrudzenia lub zablokowania wentylatora. 3. Nale y okresowo wezwaæ profesjonalny serwis do oczyszczenia wymiennika ciep³a i os³on w jednostce zewnêtrznej. 4. Urz¹dzenie powinno byæ konserwowane przez profesjonalny serwis co najmniej dwa razy do roku. 5 Przed przyst¹pieniem do jakichkolwiek czynnoœci konserwacyjnych nale y od³¹czyæ urz¹dzenie z zasilania..6.

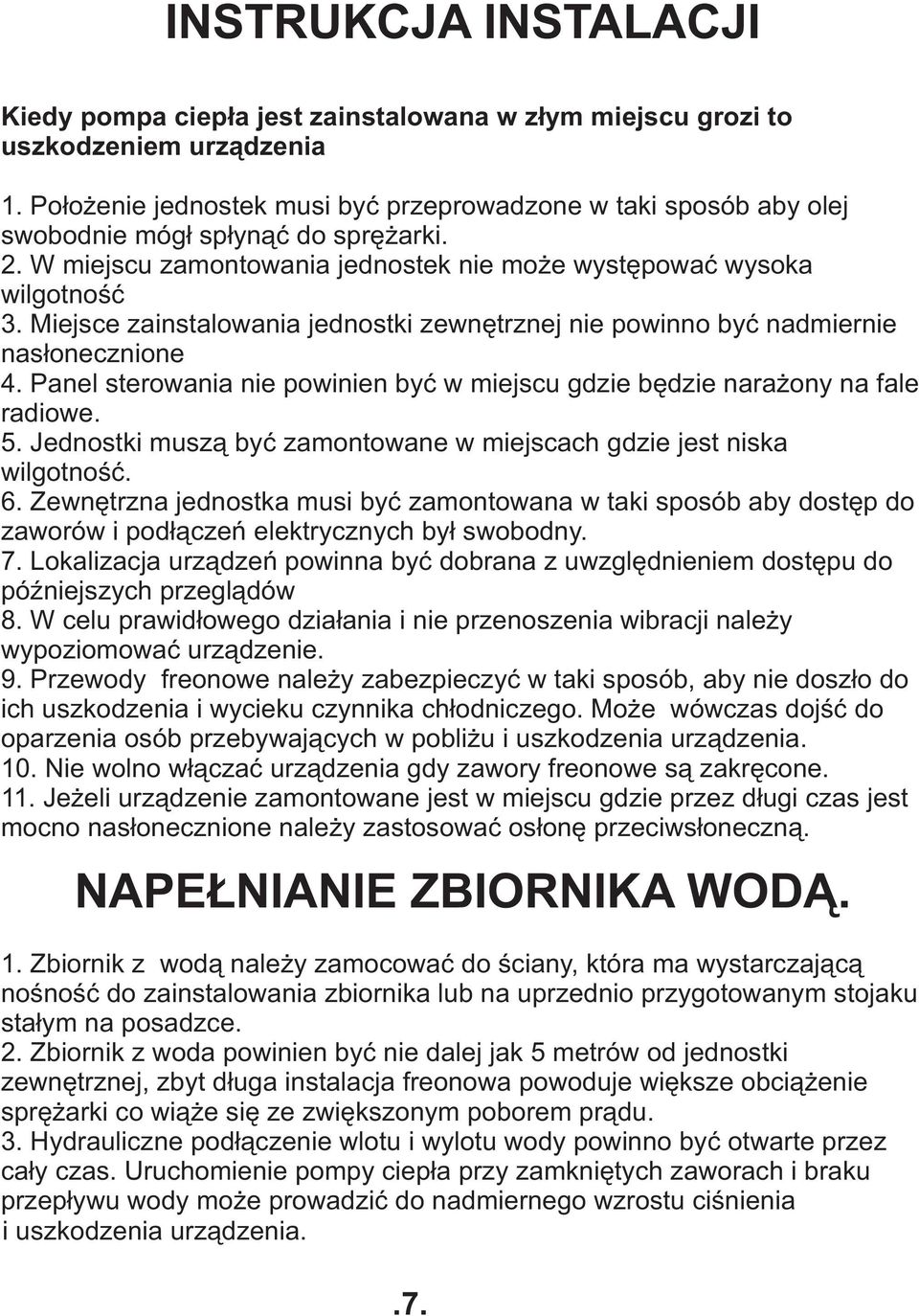

8 INSTRUKCJA INSTALACJI Kiedy pompa ciep³a jest zainstalowana w z³ym miejscu grozi to uszkodzeniem urz¹dzenia 1. Po³o enie jednostek musi byæ przeprowadzone w taki sposób aby olej swobodnie móg³ sp³yn¹æ do sprê arki. 2. W miejscu zamontowania jednostek nie mo e wystêpowaæ wysoka wilgotnoœæ 3. Miejsce zainstalowania jednostki zewnêtrznej nie powinno byæ nadmiernie nas³onecznione 4. Panel sterowania nie powinien byæ w miejscu gdzie bêdzie nara ony na fale radiowe. 5. Jednostki musz¹ byæ zamontowane w miejscach gdzie jest niska wilgotnoœæ. 6. Zewnêtrzna jednostka musi byæ zamontowana w taki sposób aby dostêp do zaworów i pod³¹czeñ elektrycznych by³ swobodny. 7. Lokalizacja urz¹dzeñ powinna byæ dobrana z uwzglêdnieniem dostêpu do póÿniejszych przegl¹dów 8. W celu prawid³owego dzia³ania i nie przenoszenia wibracji nale y wypoziomowaæ urz¹dzenie. 9. Przewody freonowe nale y zabezpieczyæ w taki sposób, aby nie dosz³o do ich uszkodzenia i wycieku czynnika ch³odniczego. Mo e wówczas dojœæ do oparzenia osób przebywaj¹cych w pobli u i uszkodzenia urz¹dzenia. 10. Nie wolno w³¹czaæ urz¹dzenia gdy zawory freonowe s¹ zakrêcone. 11. Je eli urz¹dzenie zamontowane jest w miejscu gdzie przez d³ugi czas jest mocno nas³onecznione nale y zastosowaæ os³onê przeciws³oneczn¹. NAPE NIANIE ZBIORNIKA WOD. 1. Zbiornik z wod¹ nale y zamocowaæ do œciany, która ma wystarczaj¹c¹ noœnoœæ do zainstalowania zbiornika lub na uprzednio przygotowanym stojaku sta³ym na posadzce. 2. Zbiornik z woda powinien byæ nie dalej jak 5 metrów od jednostki zewnêtrznej, zbyt d³uga instalacja freonowa powoduje wiêksze obci¹ enie sprê arki co wi¹ e siê ze zwiêkszonym poborem pr¹du. 3. Hydrauliczne pod³¹czenie wlotu i wylotu wody powinno byæ otwarte przez ca³y czas. Uruchomienie pompy ciep³a przy zamkniêtych zaworach i braku przep³ywu wody mo e prowadziæ do nadmiernego wzrostu ciœnienia i uszkodzenia urz¹dzenia..7.

9 Szkic pod³¹czenia jednostki zewnêtrznej z zbiornikiem wodnym Zawór bezpieczeñstwa Kierunek wlotu powietrza Kierunek wlotu powietrza Wyjœcie przy³¹cza ciep³ej wody u ytkowej Czujnik temperatury wody Kierunek wylotu powietrza Rury freonowe ciecz-gaz Zawór kontrolny Pod³¹czenie zimnej wody Instalacja elektryczna - sposób pod³¹czenia i schemat Dla utrzymania prawid³owej pracy urz¹dzeñ nale y zwróciæ szczególn¹ uwagê podczas wykonywania pod³¹czeñ elektrycznych. Prawid³owe pod³¹czenie gwarantuje prawid³ow¹ i bezpieczn¹ dla otoczenia prace urz¹dzenia. Schemat prawid³owego pod³¹czenia znajduje sie w dalszej czêœci instrukcji..8.

10 Czerwony Czarny ród³o zasilania Czarny Czarny Niebieski ó³ty ó³ty Niebieski Niebieski Niebieski Trzy stopniowy prze³¹cznik ciœnienia Niebieski Zawór czterodrogowy Czerwony Sprê arka Zawór cztero drogowy Niebieski Niebieski Bia³y Czerwony Pomarañczowy Silnik wentylatora Czerwony Czarny Czarny Bia³y ó³ty Niebieski Schemat pod³¹czeñ elektrycznych - zasilanie 220V~50Hz Kostka pod³¹czeniowa ó³ty/zielony ó³ty/zielony Kondensator ó³ty/zielony Bezpiecznik wysokiego napiêcia Bezpiecznik niskiego napiêcia Panel sterowania Kontrolka pracy Czujnik temperatury wody Czujnik temperatury freonu.9.

11 SPIS CZÊŒCI.10. LP Czêœci sk³adowe 1Krata przednia 2uchwyty mocuj¹ce 3obudowa przednia 4nakrêtka 5Uszczelka 6Osiowy wentylator 7Silnik wentylatora 8Mocowanie silnika wentylatora 9Lewa ochrona wlotu powietrza 10Podpora lewa 11G¹bka 12Przegroda 13Uchwyt transportowy 14Pokrywa górna 15Podsdtawa p³ytki elektronicznej 16Kondensator sprê arki 17Os³ona miêkka 18Skraplacz 19Uchwyt transformatora 20Transformator silnika wentylatora 21P³tyka steruj¹ca 22Uchwyt przewodów zasilaj¹cych 23Zawór czterodrogowy 24Krata tylna 25Os³ona zaworów 26Zawór wysokiego ciœnienia 27Zawór niskiego ciœnienia 28Uchwyt zaworów 29Os³ona przewodó 30Obudowa prawa 31Podk³adki antywibracyje 32SprêSarka 33Os³ona przewodów zasilania sprêsarki 34Nakrêtki 35 Podstawa sprê arki

12 DIAGNOZOWANIE I USUWANIE USTERKI Kody b³êdów Rozpoznanie b³êdu Czujnik temperatury wody Czujnik temperatury freonu Zbyt wysokie napiêcie Zbyt niskie napiêcie Zabezpieczenie temperatury Brak komunikacji Wyœwietla siê kod E0 E2 E3 E4 E5 E1 ANALIZA B ÊDÓW W momencie kiedy do zbiornika nie dop³ywa woda, zaczyna jej brakowaæ w zbiorniku i wówczas uaktywnia siê zabezpieczenie urz¹dzenia przed zbyt wysokim napiêciem. Pompa ciep³a automatycznie przerwie pracê. Nale y wtedy bezzw³ocznie od³¹czyæ urz¹dzenie od zasilania. Kiedy do zbiornika zostanie wznowiona dostawa wody nale y wtedy ponownie uruchomiæ urz¹dzenie. Kiedy temperatura wody na wyjœciu jest zbyt wysoka nale y sprawdziæ czy dop³ywa do urz¹dzenia zimna woda. Gdy dop³yw wody jest zamkniêty temperatura wody w zbiorniku mo e siê znacznie podnieœæ. Zbyt wysoka temperatura w zbiorniku mo e spowodowaæ jego uszkodzenie. Nale y od czasu do czasu kontrolowaæ temperaturê wody w zbiorniku. Jeœli temperatura wody wyp³ywaj¹cej jest zbyt wysoka w stosunku do nastawionej nale y sprawdziæ dop³yw wody, czujnik temperatury i sterownik..11.

13 Kiedy temperatura wody na wyjœciu jest zbyt niska nale y sprawdziæ czy wymiennik nie jest uszkodzony i panel steruj¹cy dzia³a prawid³owo. Podczas monta u jednostki zewnêtrznej, zgodnie z instrukcj¹ instalacji nale y zwróciæ szczególn¹ uwagê aby usun¹æ wszystkie zanieczyszczenia tak aby nie dosta³y siê one do uk³adu fronowego i zapewniæ tym samym efektywn¹ i stabiln¹ pracê urz¹dzenia. Kiedy system diagnozy wykryje b³¹d, urz¹dzenie przestanie pracowaæ. Ponowne nastawienie urz¹dzenia bêdzie mo liwe je eli sprê arka wy³¹czy siê na 3 minuty. Jeœli zadzia³a zabezpieczenie niskiego lub wysokiego napiêcia lub temperatura zostanie przekroczona 4 razy w ci¹gu 1 godziny, urz¹dzenie wy³¹czy siê. Ponowne uruchomienie bêdzie mo liwe po usuniêciu przyczyny zadzia³ania zabezpieczenia i zrestartowaniu urz¹dzenia. W przypadku kiedy wyst¹pi¹ b³êdy zwi¹zane z czujnikami temperatury wody lub freonu wówczas urz¹dzenie przestanie pracowaæ. Ponowne w³¹czenie urz¹dzenia bêdzie mo liwe je eli sprê arka wy³¹czy siê na 3 minuty..12.

14 NOTATKI

15 KARTA GWARANCYJNA POMPY CIEP A Marka urz¹dzenia: Symbol / numer katalogowy: KRS- Numer fabryczny / numer serii: Data monta u: Imiê - Nazwisko / Nazwa firmy: NABYWCA Ulica: Kod pocztowy / Miejscowoœæ: SPRZEDAJACY Data sprzeda y Piecz¹tka - podpis

16 WARUNKI GWARANCJI 1. Niniejsz¹ gwarancj¹ objête s¹ ukryte wady materia³owe, lub konstrukcyjne urz¹dzenia uniemo liwiaj¹ce jego u ytkowanie zgodnie z przeznaczeniem. 2. W przypadku uszkodzenia urz¹dzenia, lub jego nieprawid³owego dzia³ania Nabywca zg³asza ten fakt we wskazanym przez Sprzedawcê zak³adzie serwisowym, posiadaj¹cym uprawnienia serwisowe producenta. 3. Okres gwarancji na urz¹dzenie wynosi 24 miesi¹ce pod warunkiem dwóch p³atnych przegl¹dów serwisowych rocznie, oraz potwierdzenia w formie pisemnej w³aœciwego monta u i pod³¹czenia do instalacji urz¹dzenia przez instalatora posiadaj¹cego w chwili odbioru aktualne uprawnienia. 4. Maksymalne roszczenie gwarancyjne jest równe jednokrotnej wartoœci zakupu urz¹dzenia zakwalifikowanego przez Gwaranta do wymiany. Gwarant nie ponosi adnych dalszych kosztów spowodowanych wadliw¹ prac¹ urz¹dzenia. 5. Wszelkie naprawy wynikaj¹ce z tytu³u udzielonej gwarancji bêd¹ wykonywane w terminie 14 dni od daty zg³oszenia awarii do zak³adu serwisowego. 6. Widoczne uszkodzenia fabryczne objête s¹ gwarancj¹ tylko w przypadku ich zg³oszenia w terminie 7 dni od daty wydania z magazynu Sprzedawcy. 7. Nabywca traci prawo do gwarancji je eli: a) Urz¹dzenie by³o przechowywane w warunkach nara aj¹cych go na uszkodzenie lub zosta³o zainstalowane niezgodnie z jego przeznaczeniem. b) Nie by³y przeprowadzane co najmniej dwa przegl¹dy serwisowe rocznie c) Uszkodzenia powsta³y nie z winy producenta np. na skutek: - niew³aœciwego napiêcia elektrycznego w instalacji zasilaj¹cej. - wad instalacji do której urz¹dzenie jest pod³¹czone. - samodzielnych zmian w instalacji elektrycznej wykonanych przez u ytkownika lub osoby nieuprawnione. braku - zabezpieczeñ nadmiarowo - pr¹dowych i ró nicowo - pr¹dowych. - prac renowacyjnych lub remontowych wykonywanych po zamontowaniu urz¹dzenia które by³y wykonane niezgodnie z za³o eniami przedstawionymi w projekcie powykonawczym lub niezgodnie z prawem budowlanym. - szkód budowlanych. 8. Warunkami realizacji uprawnieñ gwarancyjnych s¹: a) Bezwzglêdne przedstawienie orygina³u prawid³owo wype³nionej karty gwarancyjnej zawieraj¹cej: - datê sprzeda y potwierdzon¹ piecz¹tk¹ firmow¹ Sprzedawcy i jego podpisem. - dane Nabywcy i urz¹dzenia. - datê przegl¹du z piecz¹tk¹ serwisu b) Przedstawienie oryginalnej faktury zakupu. c) Poœwiadczenie w karcie gwarancyjnej przez instalatora prawid³owo wykonanego monta u i pod³¹czenia urz¹dzenia do instalacji. 9. Nabywca pokrywa, nie objête gwarancj¹ koszty wed³ug indywidualnej oferty zak³adu serwisowego. 10. Gwarancja obejmuje tylko i wy³¹cznie urz¹dzenia zakupione i u ytkowane na terenie Polski. 11. Naprawa gwarancyjna musi zostaæ potwierdzona przez Nabywcê w formularzu zlecenia serwisowego pod rygorem utraty prawa do dalszych napraw. 12. Pozosta³e warunki gwarancji reguluj¹ przepisy Kodeksu Cywilnego oraz rozporz¹dzenie Rady Ministrów 13. Wszelkie naprawy wynikaj¹ce z udzielonej gwarancji musz¹ byæ wykonywane przez w³aœciwy zak³ad serwisowy 14. W przypadku nieuzasadnionych zg³oszeñ reklamacyjnych klient ponosi koszty zwi¹zane z podêtymi przez firmowy serwis 15. Utrata lub zniszczenie karty gwarancyjnej w przypadku braku dokumentów zakupu powoduje utratê uprawnieñ gwarancyjnych. 16. Brak caùkowitej lub czæúciowej zapùaty za montaý urzàdzenia lub jego przeglàd zawiesza nabyte uprawnienia gwarancyjne. WARUNKI GWARANCJI PRZYJMUJÊ DO WIADOMOŒCI: Data: Podpis Nabywcy:

17 NAPRAWY URZ DZENIA Data wykonania naprawy Piecz¹tka i podpis pracownika Zak³adu Serwisowego Numer faktury / rachunku: Data przegl¹du serwisowego: PIECZ TKA ( wype³nia Zak³ad Serwisowy ) Numer faktury / rachunku: Data przegl¹du serwisowego: PIECZ TKA ( wype³nia Zak³ad Serwisowy ) Numer faktury / rachunku: Data przegl¹du serwisowego: PIECZ TKA ( wype³nia Zak³ad Serwisowy ) Numer faktury / rachunku: Data przegl¹du serwisowego: PIECZ TKA ( wype³nia Zak³ad Serwisowy )

18 UWAGI INSTALATORA URUCHOMIENIE LUB EKSPLOATACJA NIEZGODNIE Z INSTRUKCJ OBS UGI POWODUJE UTRATÊ GWARANCJI Stwierdzam, e urz¹dzenie zosta³o zamontowane i pod³¹czone do instalacji zgodnie z jego przeznaczeniem, projektem i obowi¹zuj¹cymi przepisami. Miejscowoœæ: data: Imiê i Nazwisko Instalatora podpis
