1 STEROWNIK MOCY JEDNOFAZOWY TYPU RP7 INSTRUKCJA OBS UGI

2

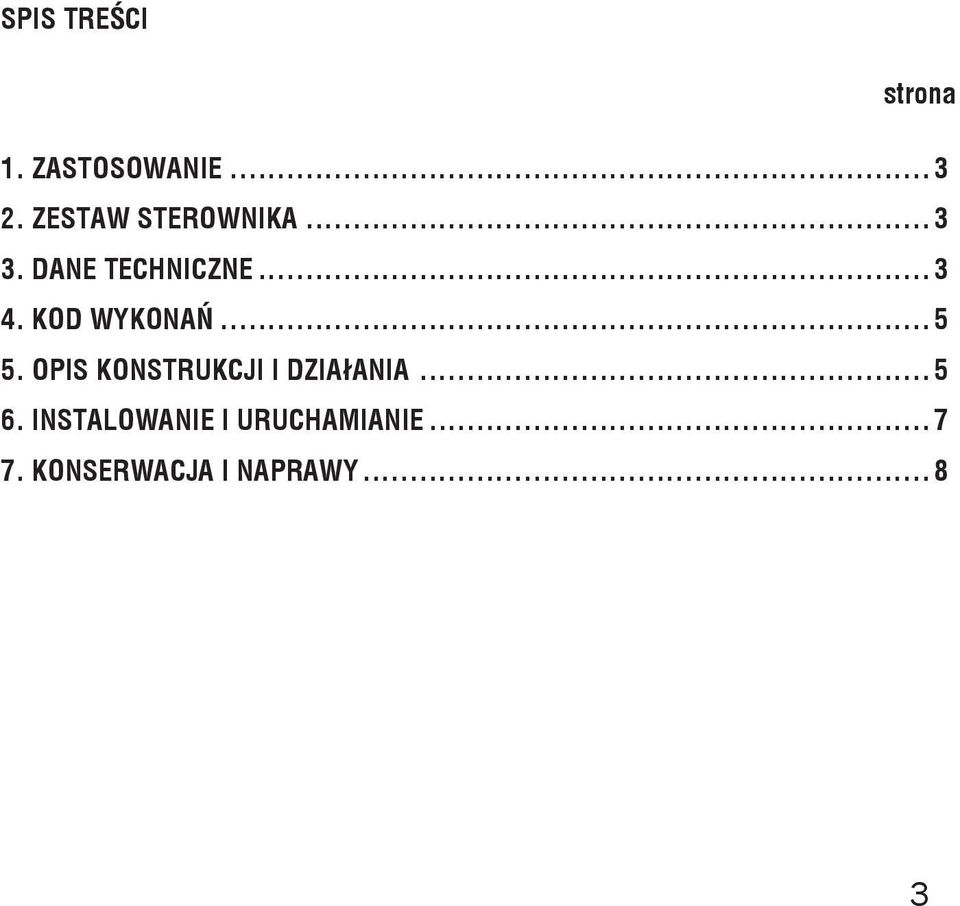

3 SPIS TREŒCI strona 1. Zastosowanie Zestaw sterownika Dane techniczne Kod wykonañ Opis konstrukcji i dzia³ania Instalowanie i uruchamianie Konserwacja i naprawy... 8

4

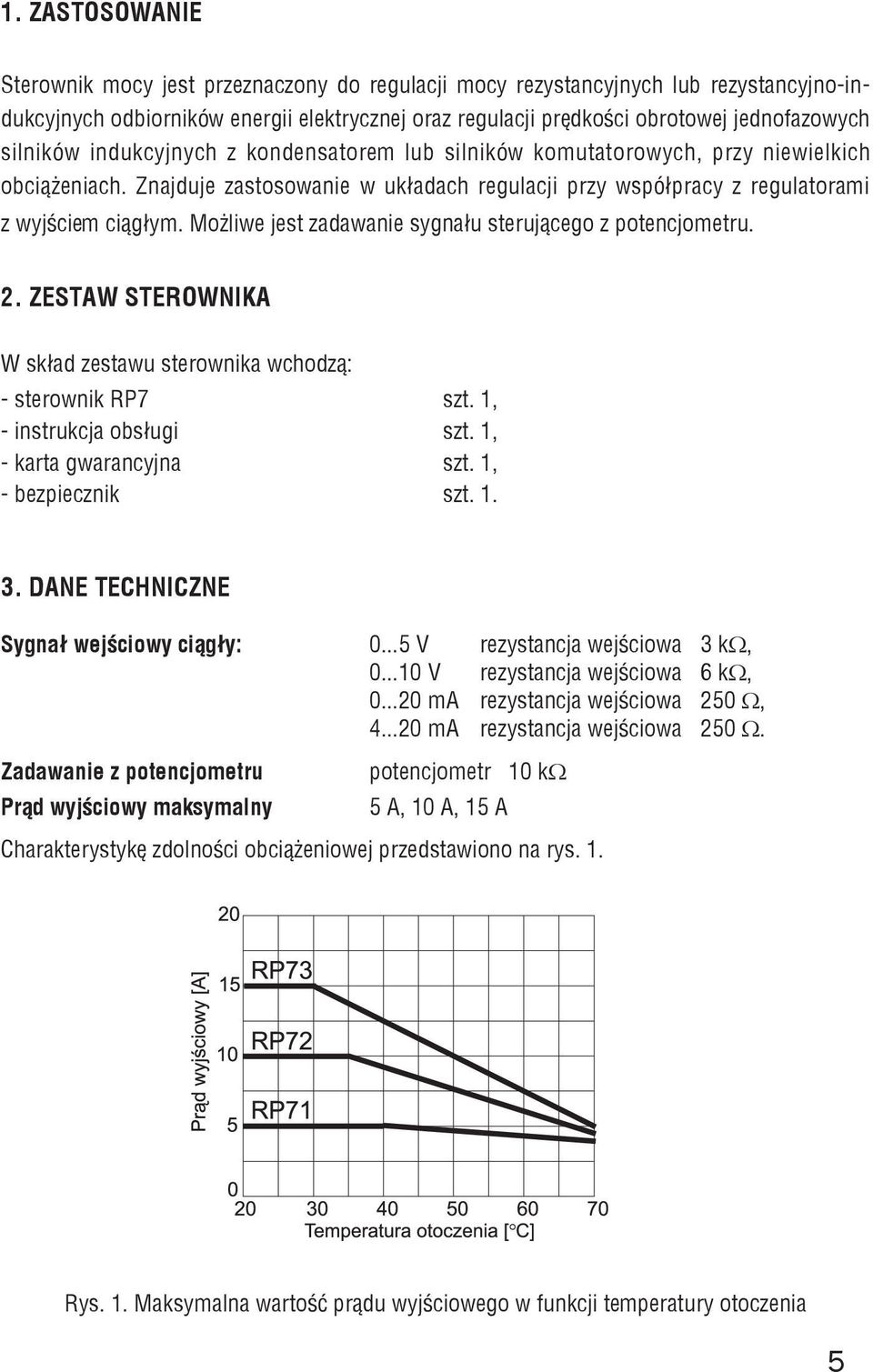

5 1. Zastosowanie Sterownik mocy jest przeznaczony do regulacji mocy rezystancyjnych lub rezystancyjno-indukcyjnych odbiorników energii elektrycznej oraz regulacji prêdkoœci obrotowej jednofazowych silników indukcyjnych z kondensatorem lub silników komutatorowych, przy niewielkich obci¹ eniach. Znajduje zastosowanie w uk³adach regulacji przy wspó³pracy z regulatorami z wyjœciem ci¹g³ym. Mo liwe jest zadawanie sygna³u steruj¹cego z potencjometru. 2. Zestaw sterownika W sk³ad zestawu sterownika wchodz¹: - sterownik RP7 szt. 1, - instrukcja obs³ugi szt. 1, - karta gwarancyjna szt. 1, - bezpiecznik szt Dane techniczne Sygna³ wejœciowy ci¹g³y: V rezystancja wejœciowa 3 kω, V rezystancja wejœciowa 6 kω, ma rezystancja wejœciowa 250 Ω, ma rezystancja wejœciowa 250 Ω. Zadawanie z potencjometru Pr¹d wyjœciowy maksymalny potencjometr 10 kω 5 A, 10 A, 15 A Charakterystykê zdolnoœci obci¹ eniowej przedstawiono na rys. 1. Rys. 1. Maksymalna wartoœæ pr¹du wyjœciowego w funkcji temperatury otoczenia

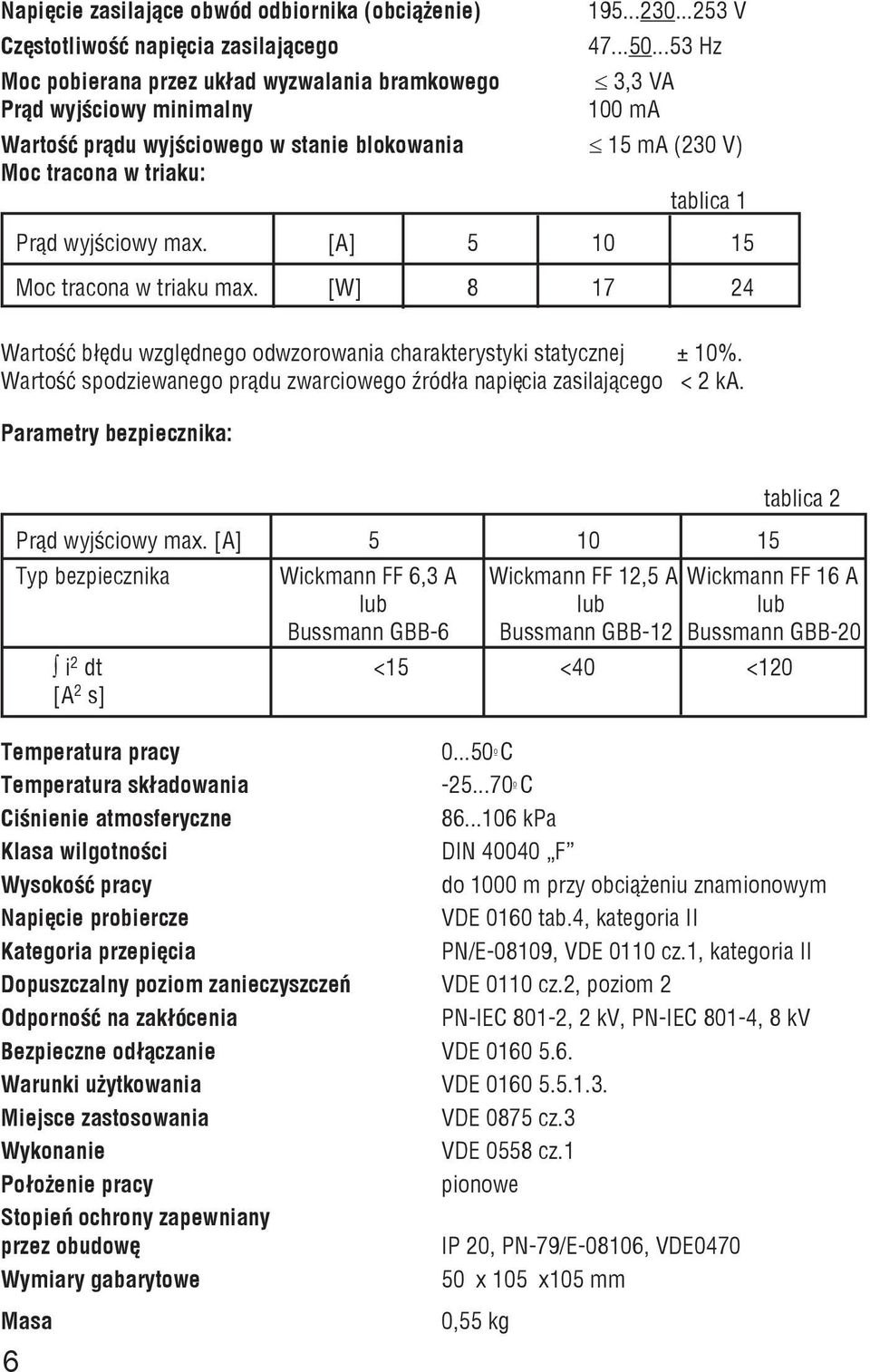

6 Napiêcie zasilaj¹ce obwód odbiornika (obci¹ enie) Czêstotliwoœæ napiêcia zasilaj¹cego Moc pobierana przez uk³ad wyzwalania bramkowego Pr¹d wyjœciowy minimalny V Hz 3,3 VA 100 ma Wartoœæ pr¹du wyjœciowego w stanie blokowania 15 ma (230 V) Moc tracona w triaku: tablica 1 Pr¹d wyjœciowy max. [A] Moc tracona w triaku max. [W] Wartoœæ b³êdu wzglêdnego odwzorowania charakterystyki statycznej ± 10%. Wartoœæ spodziewanego pr¹du zwarciowego Ÿród³a napiêcia zasilaj¹cego < 2 ka. Parametry bezpiecznika: Pr¹d wyjœciowy max. [A] tablica 2 Typ bezpiecznika Wickmann FF 6,3 A Wickmann FF 12,5 A Wickmann FF 16 A lub lub lub Bussmann GBB-6 Bussmann GBB-12 Bussmann GBB-20 i 2 dt <15 <40 <120 [A 2 s] Temperatura pracy C Temperatura sk³adowania C Ciœnienie atmosferyczne kpa Klasa wilgotnoœci DIN F Wysokoœæ pracy do 1000 m przy obci¹ eniu znamionowym Napiêcie probiercze VDE 0160 tab.4, kategoria II Kategoria przepiêcia PN/E-08109, VDE 0110 cz.1, kategoria II Dopuszczalny poziom zanieczyszczeñ VDE 0110 cz.2, poziom 2 Odpornoœæ na zak³ócenia PN-IEC 801-2, 2 kv, PN-IEC 801-4, 8 kv Bezpieczne od³¹czanie VDE Warunki u ytkowania VDE Miejsce zastosowania VDE 0875 cz.3 Wykonanie VDE 0558 cz.1 Po³o enie pracy pionowe Stopieñ ochrony zapewniany przez obudowê IP 20, PN-79/E-08106, VDE0470 Wymiary gabarytowe 50 x 105 x105 mm Masa 0,55 kg

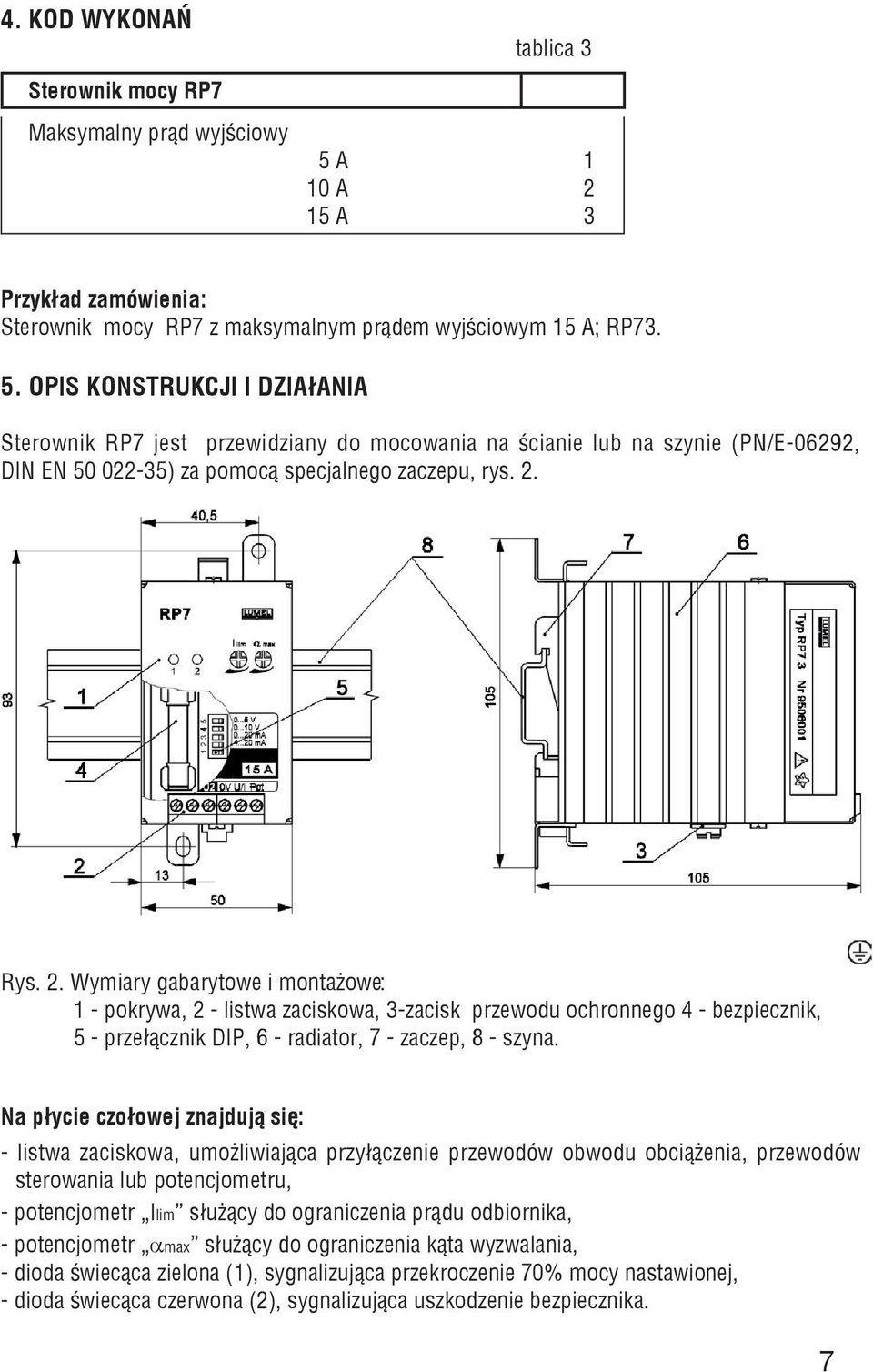

7 4. Kod wykonañ Sterownik mocy RP7 Maksymalny pr¹d wyjœciowy tablica 3 5 A 1 10 A 2 15 A 3 Przyk³ad zamówienia: Sterownik mocy RP7 z maksymalnym pr¹dem wyjœciowym 15 A; RP Opis konstrukcji i dzia³ania Sterownik RP7 jest przewidziany do mocowania na œcianie lub na szynie (PN/E-06292, DIN EN ) za pomoc¹ specjalnego zaczepu, rys. 2. Rys. 2. Wymiary gabarytowe i monta owe: 1 - pokrywa, 2 - listwa zaciskowa, 3-zacisk przewodu ochronnego 4 - bezpiecznik, 5 - prze³¹cznik DIP, 6 - radiator, 7 - zaczep, 8 - szyna. Na p³ycie czo³owej znajduj¹ siê: - listwa zaciskowa, umo liwiaj¹ca przy³¹czenie przewodów obwodu obci¹ enia, przewodów sterowania lub potencjometru, - potencjometr Ilim s³u ¹cy do ograniczenia pr¹du odbiornika, - potencjometr αmax s³u ¹cy do ograniczenia k¹ta wyzwalania, - dioda œwiec¹ca zielona (1), sygnalizuj¹ca przekroczenie 70% mocy nastawionej, - dioda œwiec¹ca czerwona (2), sygnalizuj¹ca uszkodzenie bezpiecznika.

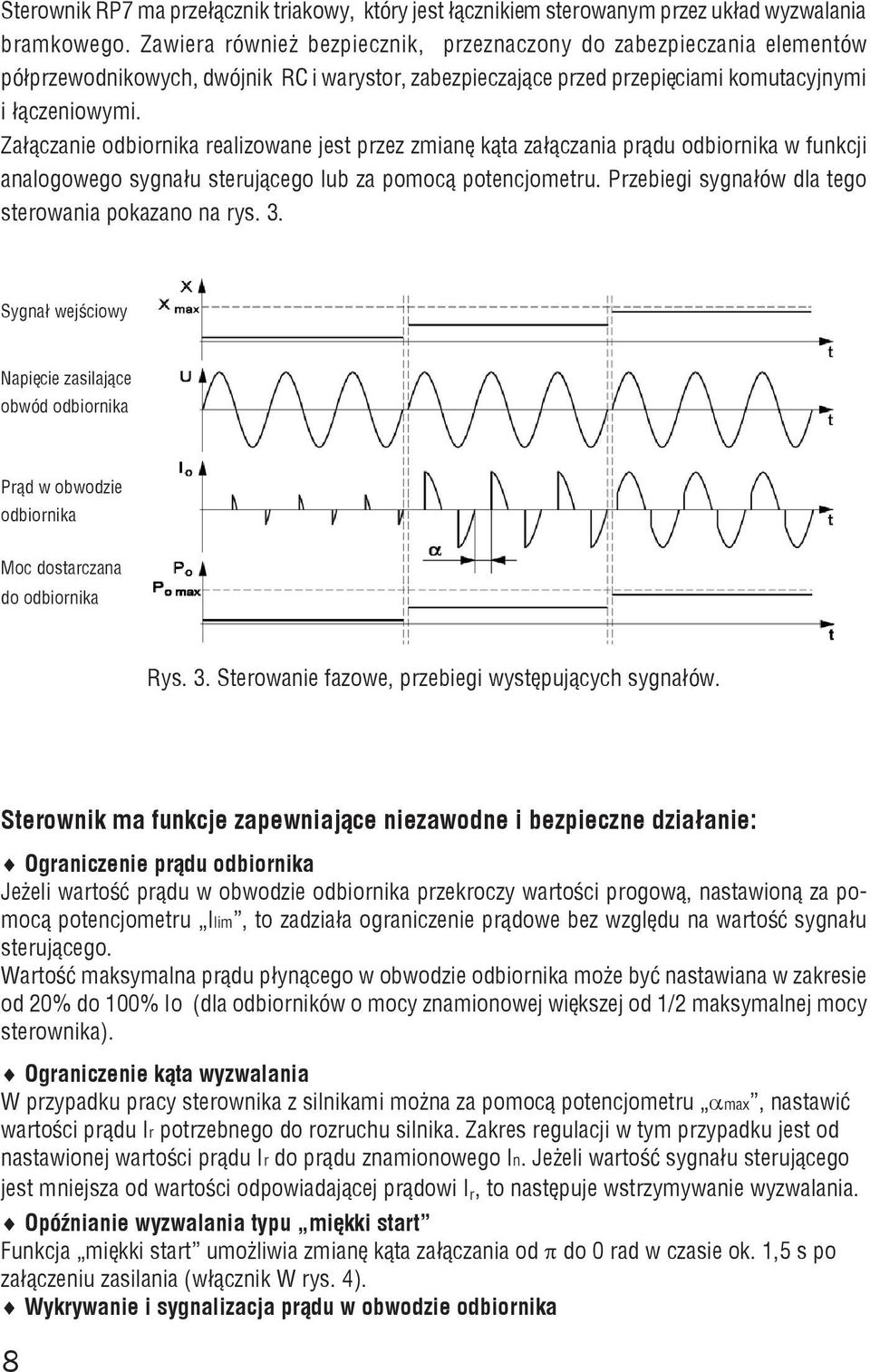

8 Sterownik RP7 ma prze³¹cznik triakowy, który jest ³¹cznikiem sterowanym przez uk³ad wyzwalania bramkowego. Zawiera równie bezpiecznik, przeznaczony do zabezpieczania elementów pó³przewodnikowych, dwójnik RC i warystor, zabezpieczaj¹ce przed przepiêciami komutacyjnymi i ³¹czeniowymi. Za³¹czanie odbiornika realizowane jest przez zmianê k¹ta za³¹czania pr¹du odbiornika w funkcji analogowego sygna³u steruj¹cego lub za pomoc¹ potencjometru. Przebiegi sygna³ów dla tego sterowania pokazano na rys. 3. Sygna³ wejœciowy Napiêcie zasilaj¹ce obwód odbiornika Pr¹d w obwodzie odbiornika Moc dostarczana do odbiornika Rys. 3. Sterowanie fazowe, przebiegi wystêpuj¹cych sygna³ów. Sterownik ma funkcje zapewniaj¹ce niezawodne i bezpieczne dzia³anie: Ograniczenie pr¹du odbiornika Je eli wartoœæ pr¹du w obwodzie odbiornika przekroczy wartoœci progow¹, nastawion¹ za pomoc¹ potencjometru Ilim, to zadzia³a ograniczenie pr¹dowe bez wzglêdu na wartoœæ sygna³u steruj¹cego. Wartoœæ maksymalna pr¹du p³yn¹cego w obwodzie odbiornika mo e byæ nastawiana w zakresie od 20% do 100% Io (dla odbiorników o mocy znamionowej wiêkszej od 1/2 maksymalnej mocy sterownika). Ograniczenie k¹ta wyzwalania W przypadku pracy sterownika z silnikami mo na za pomoc¹ potencjometru αmax, nastawiæ wartoœci pr¹du Ir potrzebnego do rozruchu silnika. Zakres regulacji w tym przypadku jest od nastawionej wartoœci pr¹du Ir do pr¹du znamionowego In. Je eli wartoœæ sygna³u steruj¹cego jest mniejsza od wartoœci odpowiadaj¹cej pr¹dowi I r, to nastêpuje wstrzymywanie wyzwalania. OpóŸnianie wyzwalania typu miêkki start Funkcja miêkki start umo liwia zmianê k¹ta za³¹czania od π do 0 rad w czasie ok. 1,5 s po za³¹czeniu zasilania (w³¹cznik W rys. 4). Wykrywanie i sygnalizacja pr¹du w obwodzie odbiornika

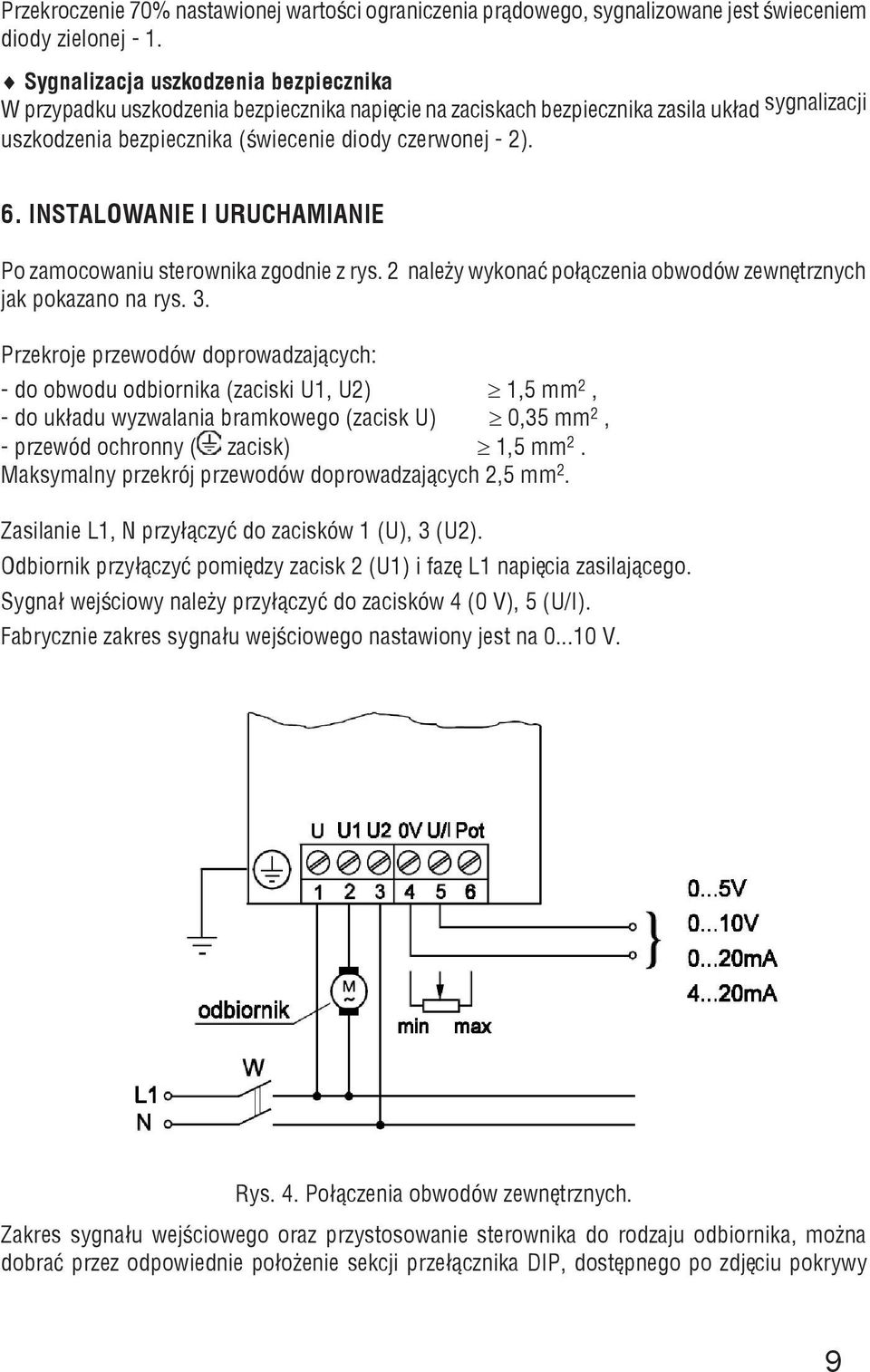

9 Przekroczenie 70% nastawionej wartoœci ograniczenia pr¹dowego, sygnalizowane jest œwieceniem diody zielonej - 1. Sygnalizacja uszkodzenia bezpiecznika W przypadku uszkodzenia bezpiecznika napiêcie na zaciskach bezpiecznika zasila uk³ad sygnalizacji uszkodzenia bezpiecznika (œwiecenie diody czerwonej - 2). 6. Instalowanie i uruchamianie Po zamocowaniu sterownika zgodnie z rys. 2 nale y wykonaæ po³¹czenia obwodów zewnêtrznych jak pokazano na rys. 3. Przekroje przewodów doprowadzaj¹cych: - do obwodu odbiornika (zaciski U1, U2) 1,5 mm 2, - do uk³adu wyzwalania bramkowego (zacisk U) 0,35 mm 2, - przewód ochronny ( zacisk) 1,5 mm 2. Maksymalny przekrój przewodów doprowadzaj¹cych 2,5 mm 2. Zasilanie L1, N przy³¹czyæ do zacisków 1 (U), 3 (U2). Odbiornik przy³¹czyæ pomiêdzy zacisk 2 (U1) i fazê L1 napiêcia zasilaj¹cego. Sygna³ wejœciowy nale y przy³¹czyæ do zacisków 4 (0 V), 5 (U/I). Fabrycznie zakres sygna³u wejœciowego nastawiony jest na V. Rys. 4. Po³¹czenia obwodów zewnêtrznych. Zakres sygna³u wejœciowego oraz przystosowanie sterownika do rodzaju odbiornika, mo na dobraæ przez odpowiednie po³o enie sekcji prze³¹cznika DIP, dostêpnego po zdjêciu pokrywy

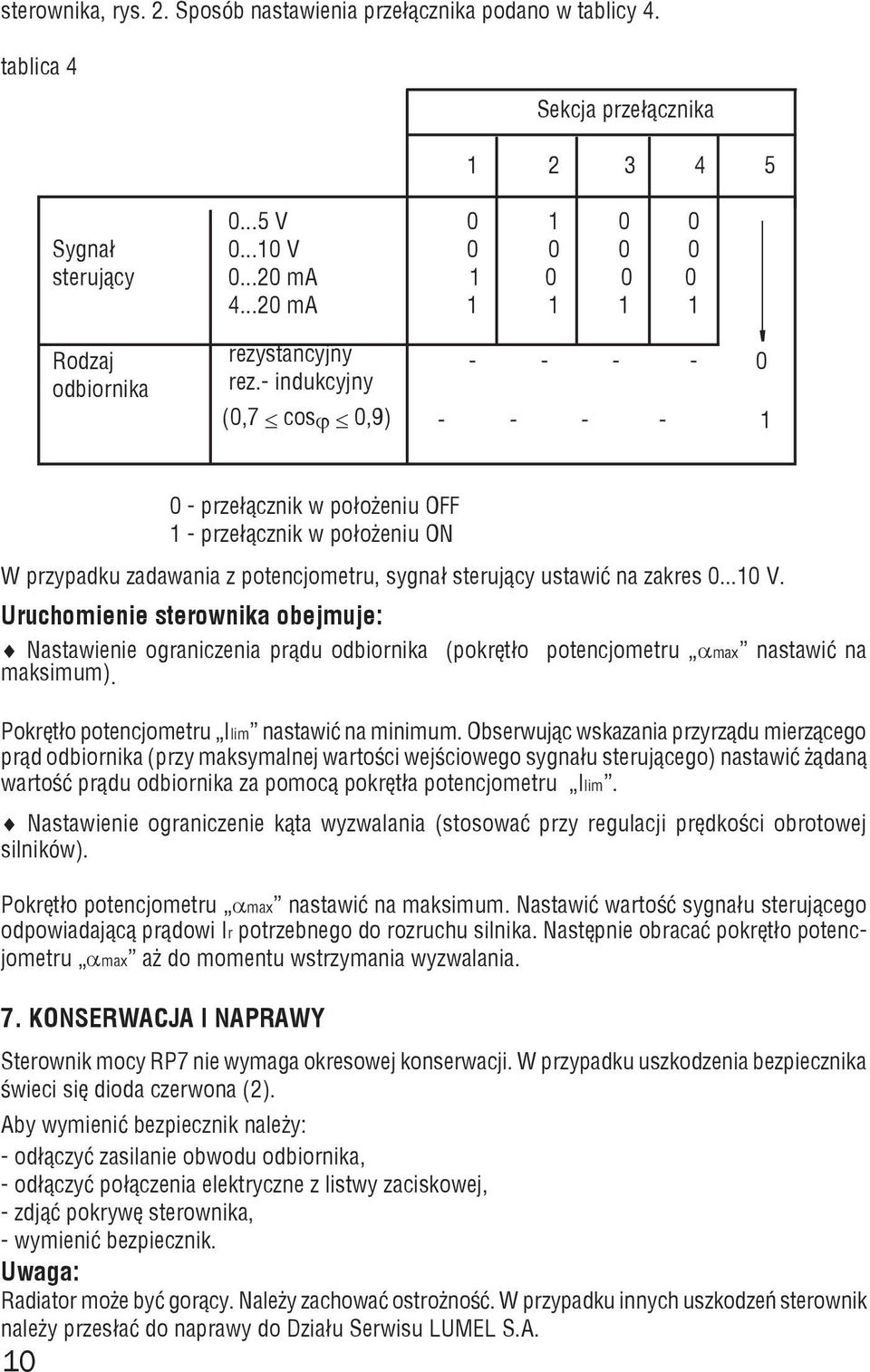

10 sterownika, rys. 2. Sposób nastawienia prze³¹cznika podano w tablicy 4. tablica 4 Sekcja prze³¹cznika V Sygna³ V steruj¹cy ma ma Rodzaj rezystancyjny odbiornika rez.- indukcyjny (0,7 cosϕ 0,9) prze³¹cznik w po³o eniu OFF 1 - prze³¹cznik w po³o eniu ON W przypadku zadawania z potencjometru, sygna³ steruj¹cy ustawiæ na zakres V. Uruchomienie sterownika obejmuje: Nastawienie ograniczenia pr¹du odbiornika (pokrêt³o potencjometru αmax nastawiæ na maksimum). Pokrêt³o potencjometru Ilim nastawiæ na minimum. Obserwuj¹c wskazania przyrz¹du mierz¹cego pr¹d odbiornika (przy maksymalnej wartoœci wejœciowego sygna³u steruj¹cego) nastawiæ ¹dan¹ wartoœæ pr¹du odbiornika za pomoc¹ pokrêt³a potencjometru Ilim. Nastawienie ograniczenie k¹ta wyzwalania (stosowaæ przy regulacji prêdkoœci obrotowej silników). Pokrêt³o potencjometru αmax nastawiæ na maksimum. Nastawiæ wartoœæ sygna³u steruj¹cego odpowiadaj¹c¹ pr¹dowi Ir potrzebnego do rozruchu silnika. Nastêpnie obracaæ pokrêt³o potencjometru αmax a do momentu wstrzymania wyzwalania. 7. Konserwacja i naprawy Sterownik mocy RP7 nie wymaga okresowej konserwacji. W przypadku uszkodzenia bezpiecznika œwieci siê dioda czerwona (2). Aby wymieniæ bezpiecznik nale y: - od³¹czyæ zasilanie obwodu odbiornika, - od³¹czyæ po³¹czenia elektryczne z listwy zaciskowej, - zdj¹æ pokrywê sterownika, - wymieniæ bezpiecznik. Uwaga: Radiator mo e byæ gor¹cy. Nale y zachowaæ ostro noœæ. W przypadku innych uszkodzeñ sterownik nale y przes³aæ do naprawy do Dzia³u Serwisu LUMEL S.A.

11 11

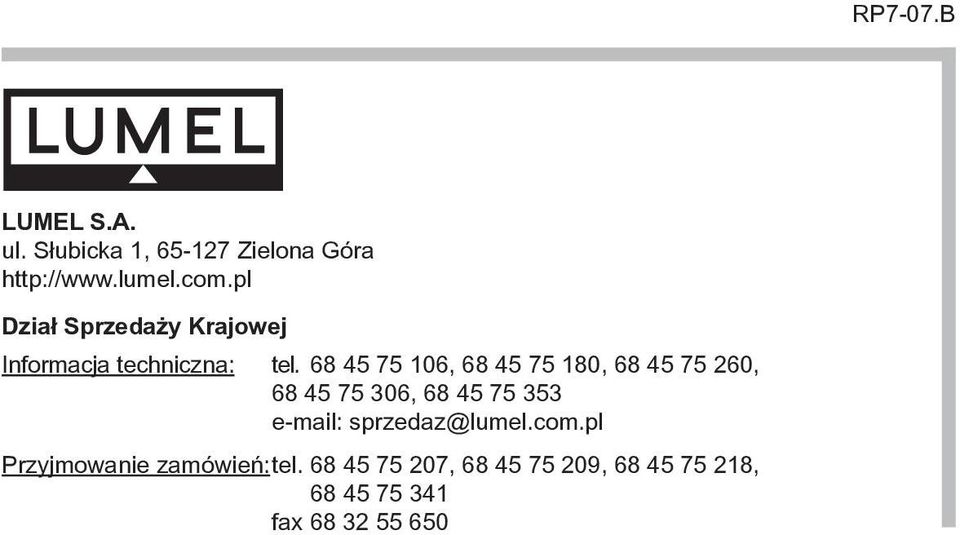

12 RP7-07.B LUMEL S.A. ul. Słubicka 1, Zielona Góra Dzia³ Sprzeda y Krajowej Informacja techniczna: tel , , , , sprzedaz@lumel.com.pl Przyjmowanie zamówieñ: tel , , , fax
