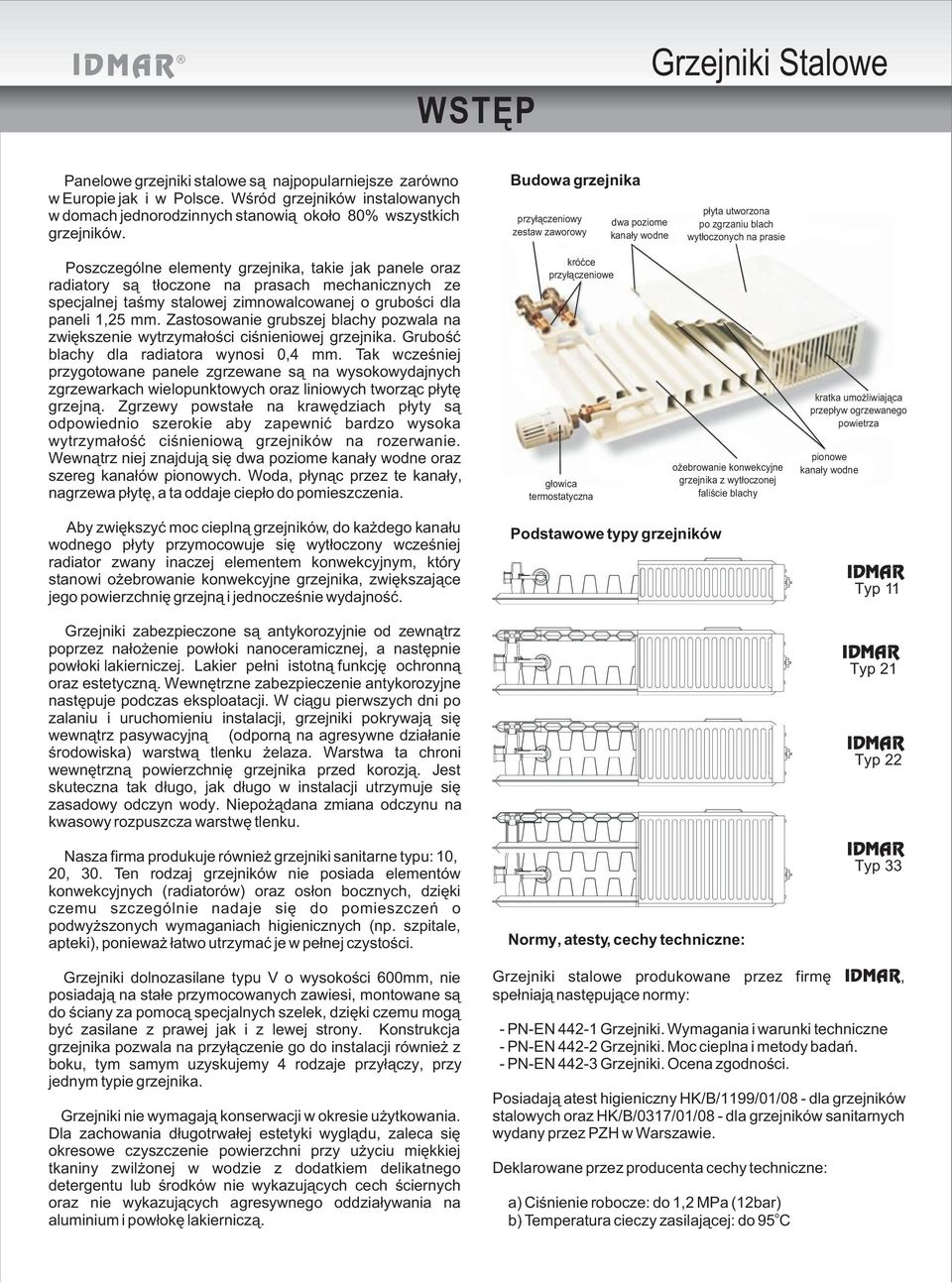

1 WSTÊP Panelowe grzejniki stalowe s¹ najpopularniejsze zarówno w Europie jak i w Polsce. Wœród grzejników instalowanych w domach jednorodzinnych stanowi¹ oko³o 80% wszystkich grzejników. Budowa grzejnika przy³¹czeniowy zestaw zaworowy dwa poziome kana³y wodne p³yta utworzona po zgrzaniu blach wyt³oczonych na prasie Poszczególne elementy grzejnika, takie jak panele oraz radiatory s¹ t³oczone na prasach mechanicznych ze specjalnej taœmy stalowej zimnowalcowanej o gruboœci dla paneli 1,25 mm. Zastosowanie grubszej blachy pozwala na zwiêkszenie wytrzyma³oœci ciœnieniowej grzejnika. Gruboœæ blachy dla radiatora wynosi 0,4 mm. Tak wczeœniej przygotowane panele zgrzewane s¹ na wysokowydajnych zgrzewarkach wielopunktowych oraz liniowych tworz¹c p³ytê grzejn¹. Zgrzewy powsta³e na krawêdziach p³yty s¹ odpowiednio szerokie aby zapewniæ bardzo wysoka wytrzyma³oœæ ciœnieniow¹ grzejników na rozerwanie. Wewn¹trz niej znajduj¹ siê dwa poziome kana³y wodne oraz szereg kana³ów pionowych. Woda, p³yn¹c przez te kana³y, nagrzewa p³ytê, a ta oddaje ciep³o do pomieszczenia. króæce przy³¹czeniowe g³owica termostatyczna o ebrowanie konwekcyjne grzejnika z wyt³oczonej faliœcie blachy kratka umo liwiaj¹ca przep³yw ogrzewanego powietrza pionowe kana³y wodne Aby zwiêkszyæ moc ciepln¹ grzejników, do ka dego kana³u wodnego p³yty przymocowuje siê wyt³oczony wczeœniej radiator zwany inaczej elementem konwekcyjnym, który stanowi o ebrowanie konwekcyjne grzejnika, zwiêkszaj¹ce jego powierzchniê grzejn¹ i jednoczeœnie wydajnoœæ. Grzejniki zabezpieczone s¹ antykorozyjnie od zewn¹trz poprzez na³o enie pow³oki nanoceramicznej, a nastêpnie pow³oki lakierniczej. Lakier pe³ni istotn¹ funkcjê ochronn¹ oraz estetyczn¹. Wewnêtrzne zabezpieczenie antykorozyjne nastêpuje podczas eksploatacji. W ci¹gu pierwszych dni po zalaniu i uruchomieniu instalacji, grzejniki pokrywaj¹ siê wewn¹trz pasywacyjn¹ (odporn¹ na agresywne dzia³anie œrodowiska) warstw¹ tlenku elaza. Warstwa ta chroni wewnêtrzn¹ powierzchniê grzejnika przed korozj¹. Jest skuteczna tak d³ugo, jak d³ugo w instalacji utrzymuje siê zasadowy odczyn wody. Niepo ¹dana zmiana odczynu na kwasowy rozpuszcza warstwê tlenku. Nasza firma produkuje równie grzejniki sanitarne typu: 10, 20, 30. Ten rodzaj grzejników nie posiada elementów konwekcyjnych (radiatorów) oraz os³on bocznych, dziêki czemu szczególnie nadaje siê do pomieszczeñ o podwy szonych wymaganiach higienicznych (np. szpitale, apteki), poniewa ³atwo utrzymaæ je w pe³nej czystoœci. Podstawowe typy grzejników Normy, atesty, cechy techniczne: Typ 11 Typ 21 Typ 22 Typ 33 Grzejniki dolnozasilane typu V o wysokoœci 600mm, nie posiadaj¹ na sta³e przymocowanych zawiesi, montowane s¹ do œciany za pomoc¹ specjalnych szelek, dziêki czemu mog¹ byæ zasilane z prawej jak i z lewej strony. Konstrukcja grzejnika pozwala na przy³¹czenie go do instalacji równie z boku, tym samym uzyskujemy 4 rodzaje przy³¹czy, przy jednym typie grzejnika. Grzejniki nie wymagaj¹ konserwacji w okresie u ytkowania. Dla zachowania d³ugotrwa³ej estetyki wygl¹du, zaleca siê okresowe czyszczenie powierzchni przy u yciu miêkkiej tkaniny zwil onej w wodzie z dodatkiem delikatnego detergentu lub œrodków nie wykazuj¹cych cech œciernych oraz nie wykazuj¹cych agresywnego oddzia³ywania na aluminium i pow³okê lakiernicz¹. Grzejniki stalowe produkowane przez firmê, spe³niaj¹ nastêpuj¹ce normy: - PN-EN Grzejniki. Wymagania i warunki techniczne - PN-EN Grzejniki. Moc cieplna i metody badañ. - PN-EN Grzejniki. Ocena zgodnoœci. Posiadaj¹ atest higieniczny HK/B/1199/01/08 - dla grzejników stalowych oraz HK/B/0317/01/08 - dla grzejników sanitarnych wydany przez PZH w Warszawie. Deklarowane przez producenta cechy techniczne: a) Ciœnienie robocze: do 1,2 MPa (12bar) o b) Temperatura cieczy zasilaj¹cej: do 95 C

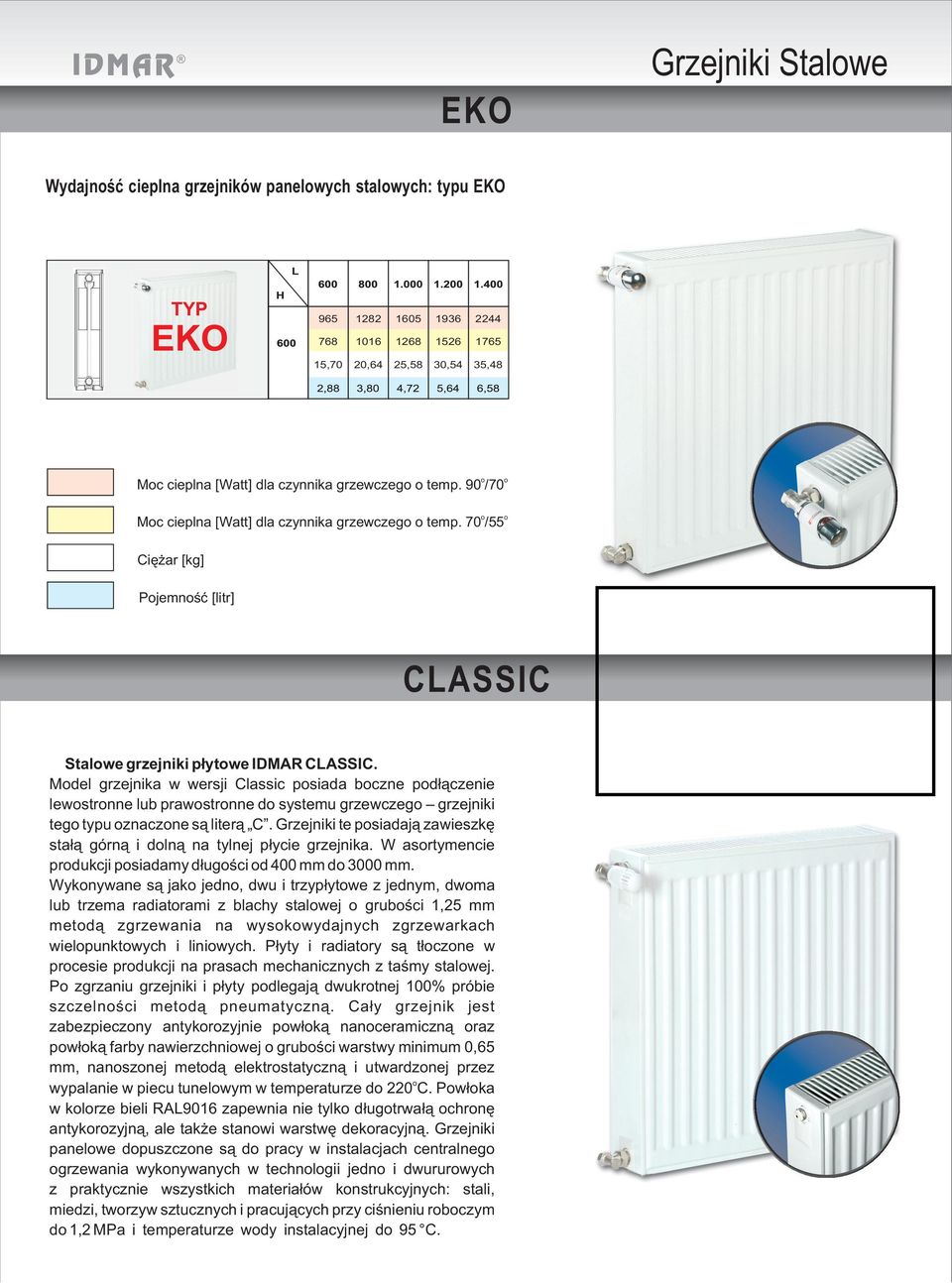

2 EKO Wydajnoœæ cieplna grzejników panelowych stalowych: typu EKO EKO , , , , ,48 o o Moc cieplna [Watt] dla czynnika grzewczego o temp. 90 /70 o o Moc cieplna [Watt] dla czynnika grzewczego o temp. 70 /55 Ciê ar [kg] Pojemnoœæ [litr] CLASSIC Stalowe grzejniki p³ytowe CLASSIC. Model grzejnika w wersji Classic posiada boczne pod³¹czenie lewostronne lub prawostronne do systemu grzewczego grzejniki tego typu oznaczone s¹ liter¹ C. Grzejniki te posiadaj¹ zawieszkê sta³¹ górn¹ i doln¹ na tylnej p³ycie grzejnika. W asortymencie produkcji posiadamy d³ugoœci od 400 mm do 3000 mm. Wykonywane s¹ jako jedno, dwu i trzyp³ytowe z jednym, dwoma lub trzema radiatorami z blachy stalowej o gruboœci 1,25 mm metod¹ zgrzewania na wysokowydajnych zgrzewarkach wielopunktowych i liniowych. P³yty i radiatory s¹ t³oczone w procesie produkcji na prasach mechanicznych z taœmy stalowej. Po zgrzaniu grzejniki i p³yty podlegaj¹ dwukrotnej 100% próbie szczelnoœci metod¹ pneumatyczn¹. Ca³y grzejnik jest zabezpieczony antykorozyjnie pow³ok¹ nanoceramiczn¹ oraz pow³ok¹ farby nawierzchniowej o gruboœci warstwy minimum 0,65 mm, nanoszonej metod¹ elektrostatyczn¹ i utwardzonej przez o wypalanie w piecu tunelowym w temperaturze do 220 C. Pow³oka w kolorze bieli AL9016 zapewnia nie tylko d³ugotrwa³¹ ochronê antykorozyjn¹, ale tak e stanowi warstwê dekoracyjn¹. Grzejniki panelowe dopuszczone s¹ do pracy w instalacjach centralnego ogrzewania wykonywanych w technologii jedno i dwururowych z praktycznie wszystkich materia³ów konstrukcyjnych: stali, miedzi, tworzyw sztucznych i pracuj¹cych przy ciœnieniu roboczym do 1,2 MPa i temperaturze wody instalacyjnej do 95 C.

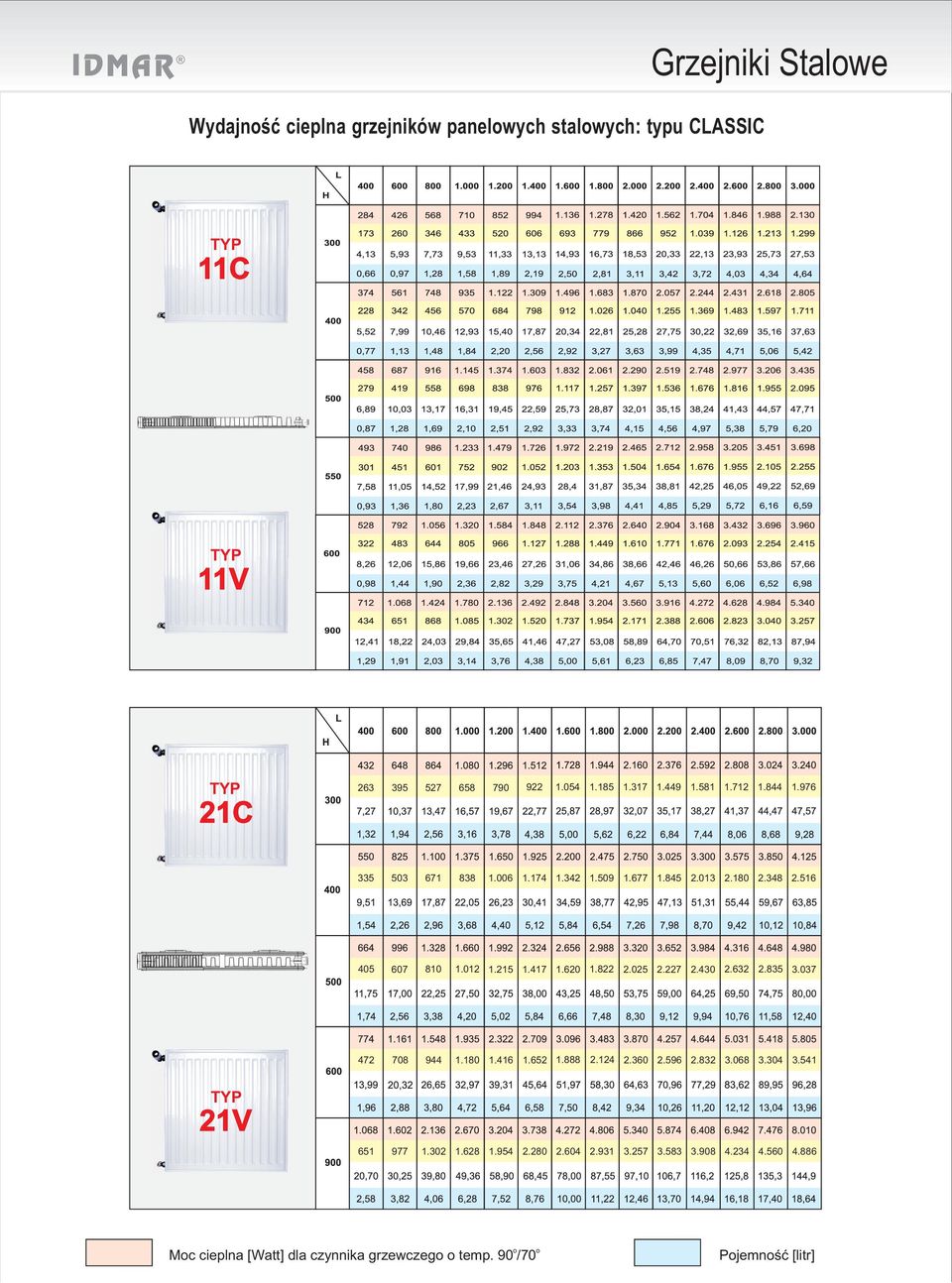

3 Wydajnoœæ cieplna grzejników panelowych stalowych: typu CLASSIC o o Moc cieplna [Watt] dla czynnika grzewczego o temp. 90 /70 Pojemnoœæ [litr]

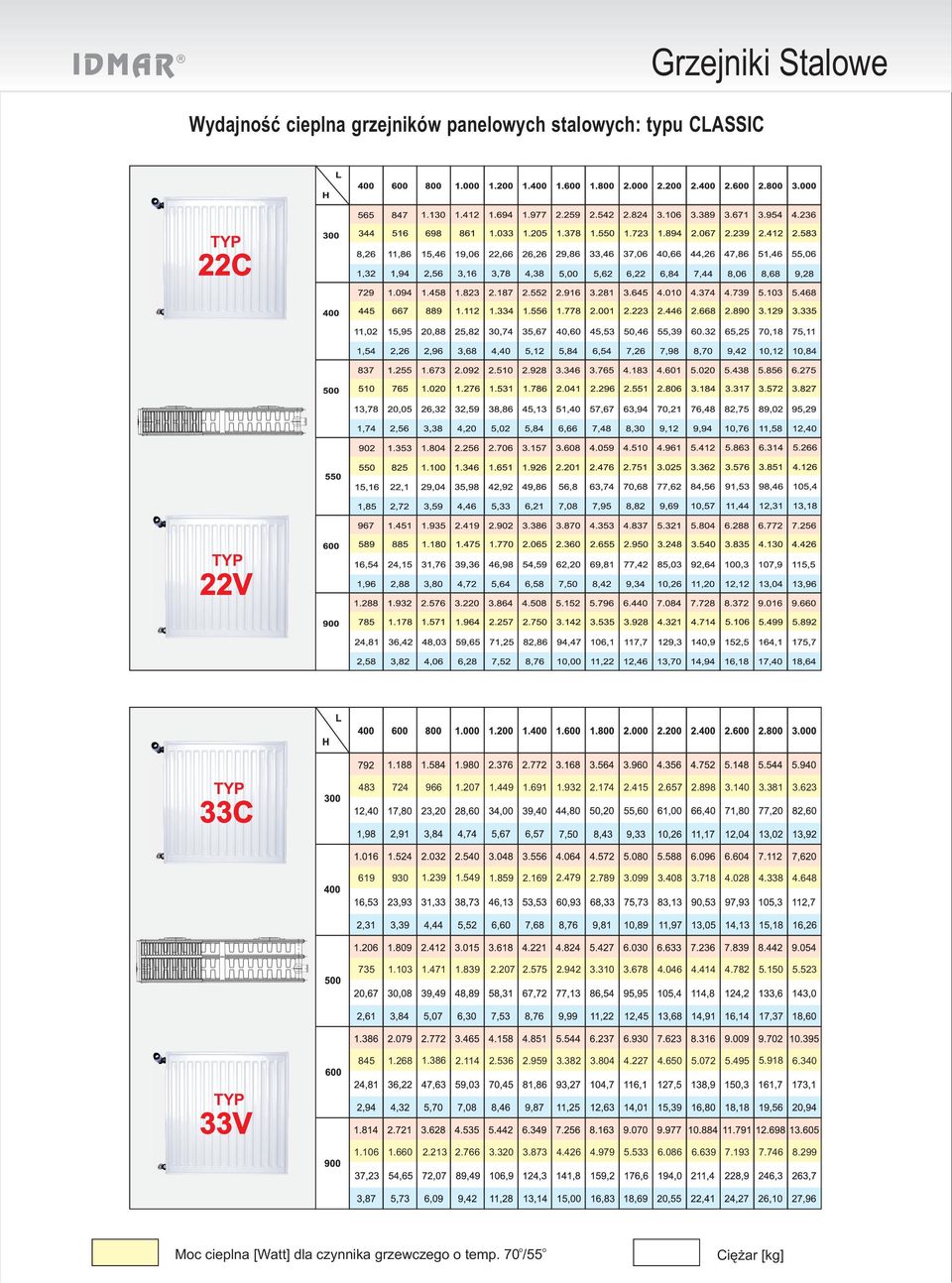

4 Wydajnoœæ cieplna grzejników panelowych stalowych: typu CLASSIC Moc cieplna [Watt] dla czynnika grzewczego o temp. 70o/55o Ciê ar [kg]

5 HIGIENIC Stalowe grzejniki p³ytowe HIGIENIC z bocznym i oddolnym doprowadzeniem przy³¹czy. Model grzejnika oparty na wykonaniu CLASSIC, jednak ze wzglêdu na stosowanie w pomieszczeniach o wysokich wymaganiach pod wzglêdem higieny i czystoœci (szpitale, apteki itp.) nie posiada os³on górnych, bocznych oraz konwektora. Istnieje mo liwoœæ pod³¹czenia grzejnika z boku i od do³u z lewej i prawej strony C10, V10, C20, V20, C30, V30. Atest PZH HK/B/0317/01/ Wykonywane s¹ jako jedno, dwu i trzyp³ytowe z blachy stalowej o gruboœci 1,25 mm metod¹ zgrzewania na wysokowydajnych zgrzewarkach wielopunktowych i liniowych. P³yty s¹ t³oczone w procesie produkcji na prasach mechanicznych z taœmy stalowej. Po zgrzaniu grzejniki i p³yty podlegaj¹ dwukrotnej 100% próbie szczelnoœci metod¹ pneumatyczn¹. Ca³y grzejnik jest zabezpieczony antykorozyjnie pow³ok¹ nanoceramiczn¹ oraz poprzez na³o enie farby nawierzchniowej o gruboœci warstwy minimum 0,65 mm nanoszonej metod¹ elektrostatyczn¹ i utwardzonej przez wypalanie w piecu tunelowym w temperaturze do 220 o C. Pow³oka w kolorze bieli AL9016 zapewnia nie tylko d³ugotrwa³¹ ochronê antykorozyjn¹, ale tak e stanowi warstwê dekoracyjn¹. Grzejniki panelowe dopuszczone s¹ do pracy w instalacjach centralnego ogrzewania wykonywanych w technologii jedno - i dwururowych z wszystkich materia³ów konstrukcyjnych: stali, miedzi, tworzyw sztucznych i pracuj¹cych przy ciœnieniu roboczym do 1,2 MPa i temperaturze wody instalacyjnej do 95oC. Zosta³y przebadane pod k¹tem spe³nienia obowi¹zuj¹cych w P miêdzynarodowych wymagañ ustanowionych norm¹ PN-EN adiatory i konwektory. Wymagania i badania. w Instytucie Techniki Grzewczej i Sanitarnej w adomiu. Posiadaj¹ certyfikat zgodnoœci z w/w norm¹ wydany przez ten e Instytut. Proces produkcji grzejników stalowych panelowych objêty jest nadzorem jakoœciowym potwierdzonym certyfikatem systemu jakoœci wg. normy PN-ISO-9001, co gwarantuje jego wysok¹ jakoœæ i niezawodnoœæ. Producent na swój wyrób udziela d³ugotrwa³ej 5-letniej gwarancji... Moc cieplna [Watt] dla czynnika grzewczego o temp. 90o/70o Pojemnoœæ [litr]
