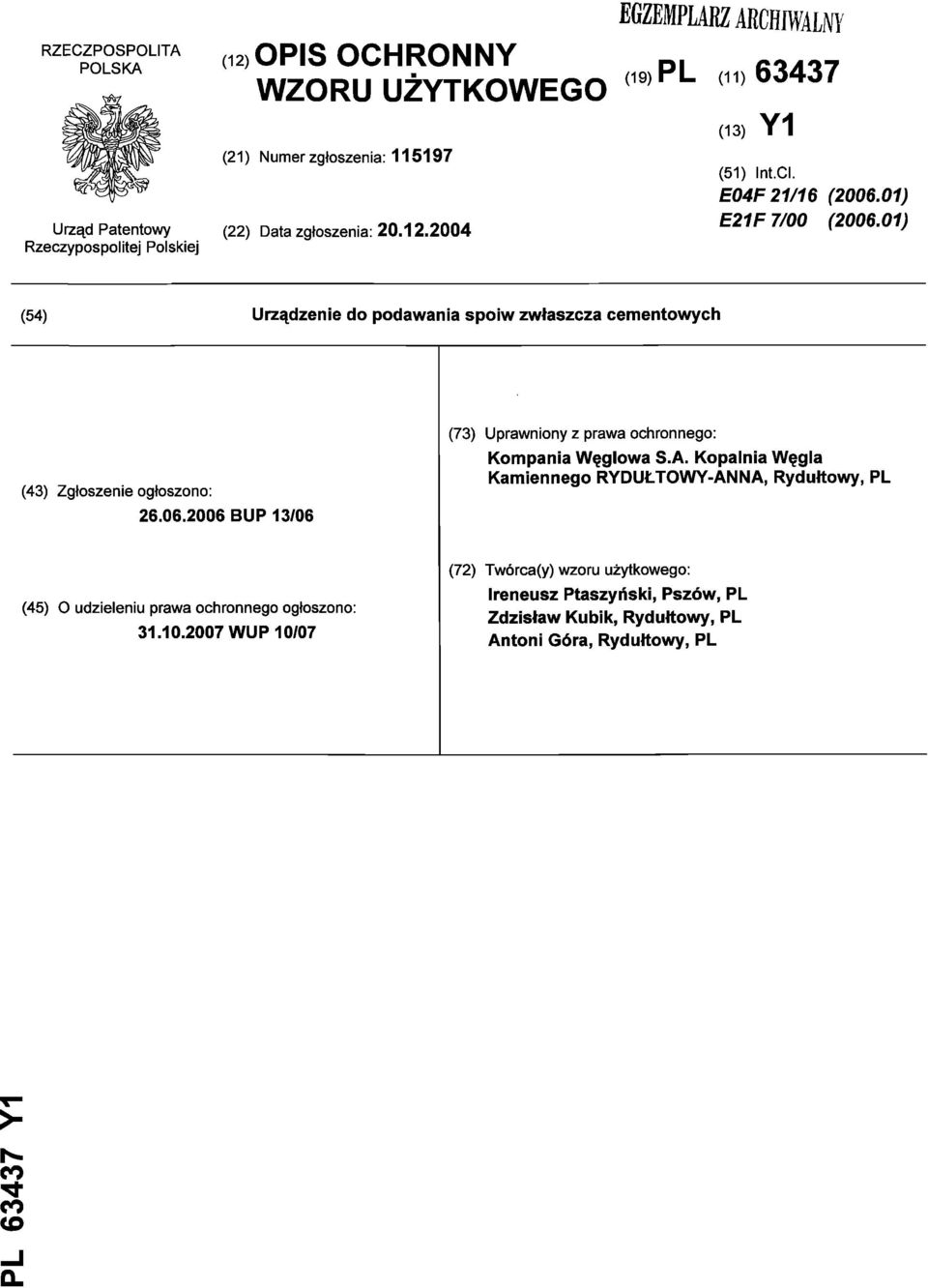

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: EGZEMPLARZ ARCHIWALNY (19) PL (n)63437 (13) Y1 (51) Int.CI. E04F 21/16 ( ) E21F 7/00 ( ) (54) Urządzenie do podawania spoiw zwłaszcza cementowych (43) Zgłoszenie ogłoszono: BUP 13/06 (73) Uprawniony z prawa ochronnego: Kompania Węglowa S.A. Kopalnia Węgla Kamiennego RYDUŁTOWY-ANNA, Rydułtowy, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 10/07 (72) Twórca(y) wzoru użytkowego: Ireneusz Ptaszyński, Pszów, PL Zdzisław Kubik, Rydułtowy, PL Antoni Góra, Rydułtowy, PL co co (O

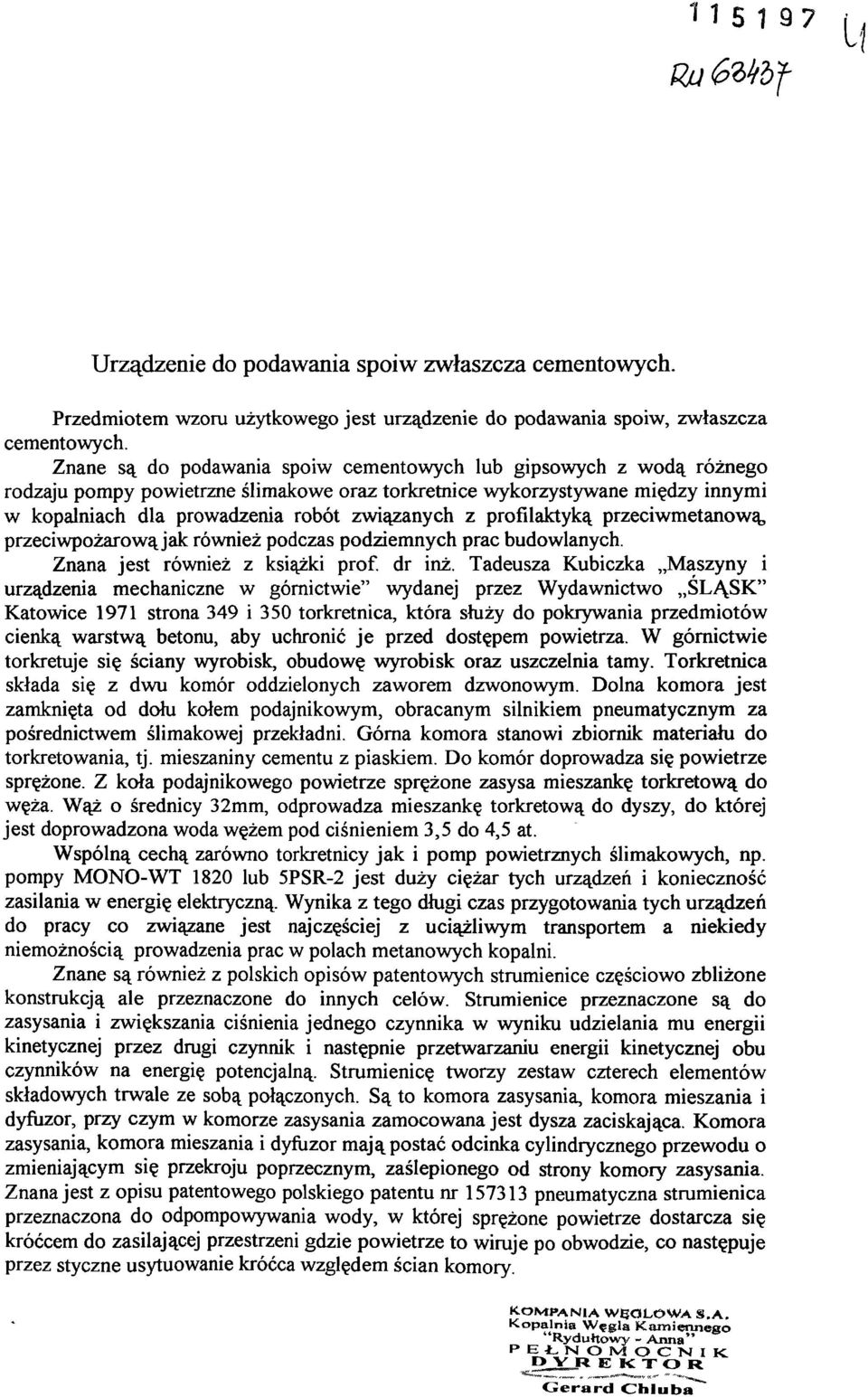

2 Urządzenie do podawania spoiw zwłaszcza cementowych. Przedmiotem wzoru użytkowego jest urządzenie do podawania spoiw, zwłaszcza cementowych. Znane są do podawania spoiw cementowych lub gipsowych z wodą różnego rodzaju pompy powietrzne ślimakowe oraz torkretnice wykorzystywane między innymi w kopalniach dla prowadzenia robót związanych z profilaktyką przeciwmetanową, przeciwpożarowąjak również podczas podziemnych prac budowlanych. Znana jest również z książki prof. dr inż. Tadeusza Kubiczka Maszyny i urządzenia mechaniczne w górnictwie" wydanej przez Wydawnictwo ŚLĄSK" Katowice 1971 strona 349 i 350 torkretnica, która służy do pokrywania przedmiotów cienką warstwą betonu, aby uchronić je przed dostępem powietrza. W górnictwie torkretuje się ściany wyrobisk, obudowę wyrobisk oraz uszczelnia tamy. Torkretnica składa się z dwu komór oddzielonych zaworem dzwonowym. Dolna komora jest zamknięta od dołu kołem podajnikowym, obracanym silnikiem pneumatycznym za pośrednictwem ślimakowej przekładni. Górna komora stanowi zbiornik materiału do torkretowania, tj. mieszaniny cementu z piaskiem. Do komór doprowadza się powietrze sprężone. Z koła podajnikowego powietrze sprężone zasysa mieszankę torkretową do węża. Wąż o średnicy 32mm, odprowadza mieszankę torkretową do dyszy, do której jest doprowadzona woda wężem pod ciśnieniem 3,5 do 4,5 at. Wspólną cechą zarówno torkretnicy jak i pomp powietrznych ślimakowych, np. pompy MONO-WT 1820 lub 5PSR-2 jest duży ciężar tych urządzeń i konieczność zasilania w energię elektryczną. Wynika z tego długi czas przygotowania tych urządzeń do pracy co związane jest najczęściej z uciążliwym transportem a niekiedy niemożnością prowadzenia prac w polach metanowych kopalni. Znane są również z polskich opisów patentowych strumienice częściowo zbliżone konstrukcją ale przeznaczone do innych celów. Strumienice przeznaczone są do zasysania i zwiększania ciśnienia jednego czynnika w wyniku udzielania mu energii kinetycznej przez drugi czynnik i następnie przetwarzaniu energii kinetycznej obu czynników na energię potencjalną. Strumienice tworzy zestaw czterech elementów składowych trwale ze sobą połączonych. Są to komora zasysania, komora mieszania i dyfuzor, przy czym w komorze zasysania zamocowana jest dysza zaciskająca. Komora zasysania, komora mieszania i dyfuzor mają postać odcinka cylindrycznego przewodu o zmieniającym się przekroju poprzecznym, zaślepionego od strony komory zasysania. Znana jest z opisu patentowego polskiego patentu nr pneumatyczna strumienica przeznaczona do odpompowywania wody, w której sprężone powietrze dostarcza się króćcem do zasilającej przestrzeni gdzie powietrze to wiruje po obwodzie, co następuje przez styczne usytuowanie króćca względem ścian komory. KOMPANIA WĘOLOWAS.A, "Rydułtowy - Anna" P EJL TM O M O C N I K **JLM E K X O R Gerard Chluba^

3 W znanej z opisu patentowego polskiego patentu nr strumienicy do wentylacji miejscowej wykorzystano tzw. efekt Coandy, czyli zjawisko przylegania do wewnętrznej powierzchni kanału przelotowego strumienia gazu napędzającego, wypływającego z obwodowej pierścieniowej szczeliny. Uzyskano to budując strumienicę z dwu elementów; dyflizora i zwężki, przy czym dyfuzor ma kształt stożka ściętego i na całej długości posiada przelotowy stożkowy otwór. Od strony mniejszej średnicy dyflizora, do jego kołnierza, przyłączona jest zwężka za pomocą pierścieniowego zamka. Powierzchnia zewnętrzna dyflizora od strony jego większej średnicy przystosowana jest do dołączania osprzętu. Istotą rozwiązania według wzoru użytkowego jest skonstruowanie lekkiego urządzenia wykorzystującego sprężone powietrze i wodę jako medium napędzającego. Osiągnięto to przez zastosowanie cyklonu powietrznego pełniącego rolę ssawy. W komorze mieszania sypkiego spoiwa z wodą rozmieszczone są spiralnie dysze wodne ukierunkowane w taki sposób.aby wektor prędkości sypkiego spoiwa był zgodny z kierunkiem wypływu wody. Przedmiot wzoru użytkowego przedstawiono na rysunku, na którym Fig. 1 przedstawia przekrój podłużny urządzenia do podawania spoiw zwłaszcza cementowych a Fig, 2 - przekrój poprzeczny urządzenia od strony kierownicy. Urządzenie do podawania spoiw zwłaszcza cementowych składa się z króćca ssącego suche spoiwo 1 o średnicy 50mm połączonego z cyklonem powietrznym 2 posiadającym również króciec do zasilania sprężonym powietrzem 3. Cyklon powietrzny 2 połączony jest z komorą mieszania spoiwa z wodą 4 posiadającą 3 dysze wodne 5 rozmieszczone spiralnie. Dodatkowo przewężenie dysz wodnych 5 oraz ich spiralne rozmieszczenie powoduje efekt strumienicy. Część wylotowa urządzenia zakończona jest kierownicą 6. Sprzężone powietrze dostarcza się poprzez króciec 3 do cyklonu powietrznego 2, który zasysa poprzez króciec ssący 1 spoiwa cementowe, gipsowe lub inne w postaci sypkiej z oryginalnego opakowania, np. worka lub z przygotowanego miejsca gdzie może być zgromadzone na oczyszczonym podłożu. W komorze mieszania spoiwa z wodą 4 dysze wodne 5 ukierunkowano w taki sposób aby wektor prędkości sypkiego spoiwa był zgodny z kierunkiem wypływu wody. Dodatkowo przewężenie dysz wodnych i ich spiralne rozmieszczenie wewnątrz rury komory mieszania 4 powoduje powstanie efektu strumienicy. Powstająca sumaryczna siła ciągu wewnątrz komory mieszania spoiwa z wodą 4 urządzenia w efekcie wyrzuca mieszaninę spoiwa z wodą na zewnątrz przez kierownicę 6, do której można podłączyć dodatkowo elastyczny wąż podający. mjjf ins. anom Riecznik Patentom KOMPANIA WOLOWA S.A "Rydułtowy - Anna" CXR E K T O R Gerard Oh I u ba

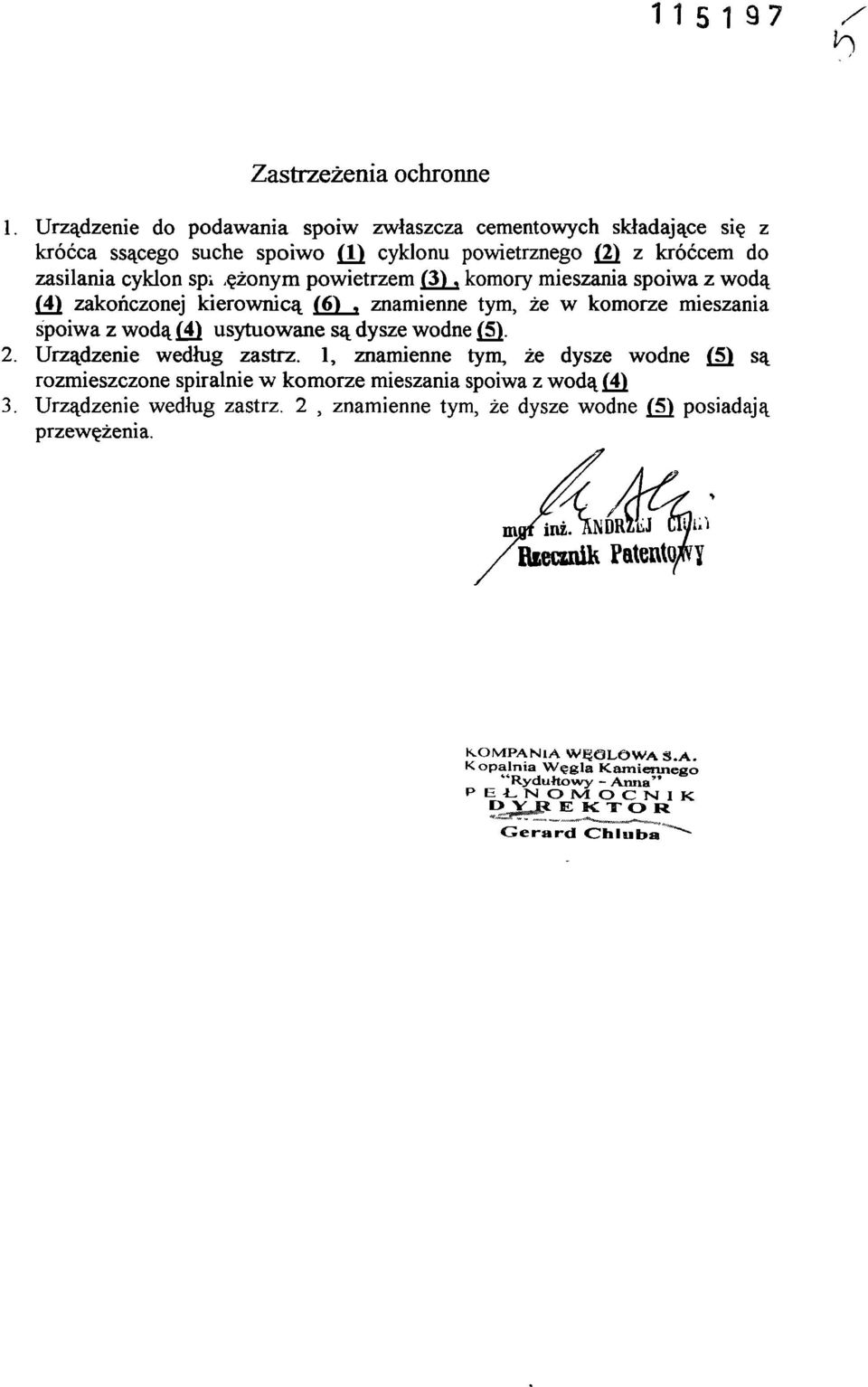

4 / h Zastrzeżenia ochronne Urządzenie do podawania spoiw zwłaszcza cementowych składające się z króćca ssącego suche spoiwo L1} cyklonu powietrznego L2} z króćcem do zasilania cyklon spi.ężonym powietrzem (3), komory mieszania spoiwa z wodą L4} zakończonej kierownicą (6), znamienne tym, że w komorze mieszania spoiwa z wodą L4} usytuowane są dysze wodne L5). Urządzenie według zastrz. 1, znamienne tym, że dysze wodne L5) są rozmieszczone spiralnie w komorze mieszania spoiwa z wodą L4} Urządzenie według zastrz. 2, znamienne tym, że dysze wodne L5} posiadają przewężenia. h_ mgf inż. ANDR! Riecuiik KOMPANIA WĘGLOWA S.A. K opalnia Węgla Kamiennego "Rydułtowy - Anna** Gerard Chluba"^

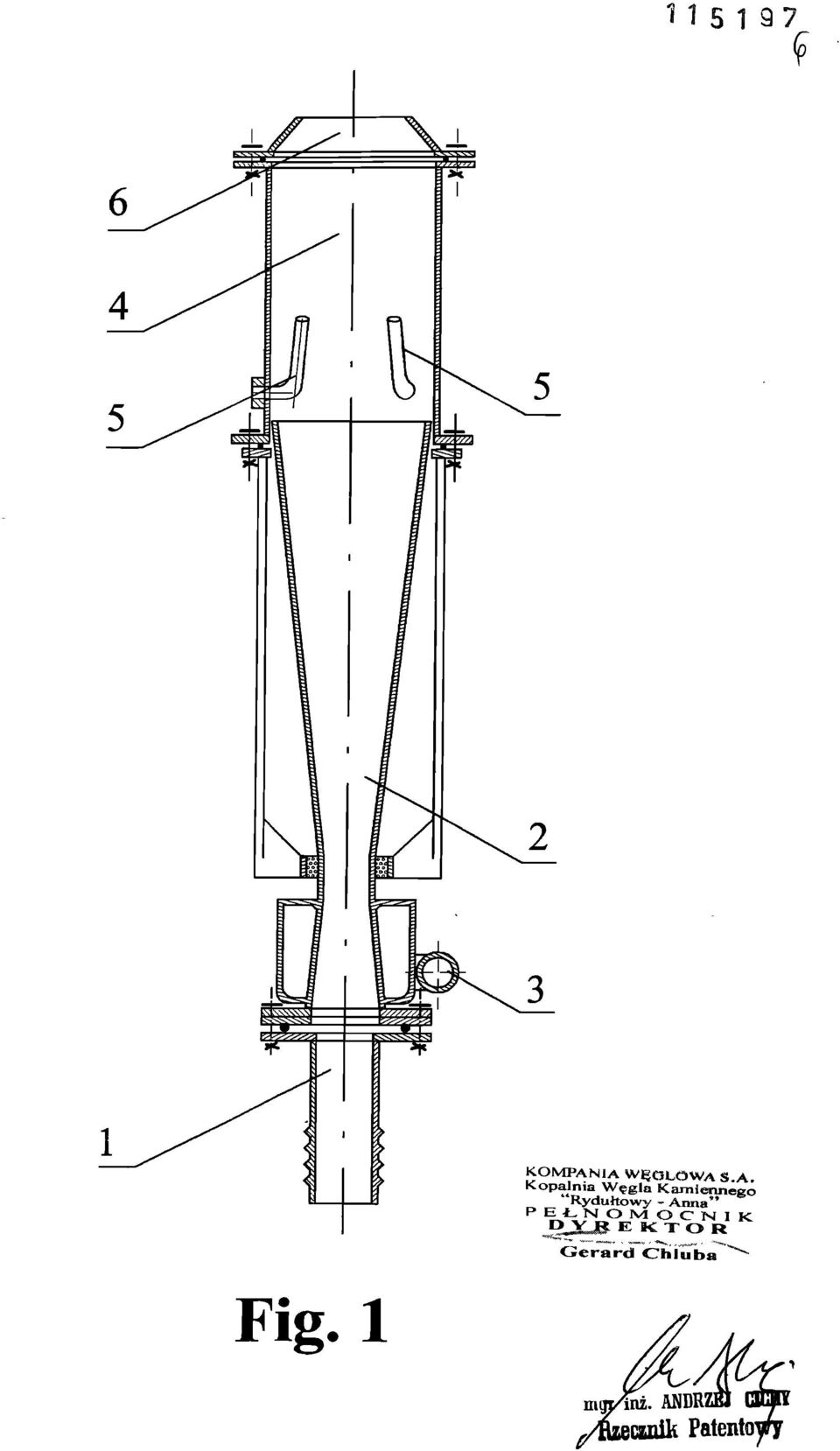

5 <f KOMPANIA WĘOLOWA S.A. "Rydułtowy - Anna** Gerard CThluba Fig.l andr: icznik Patento

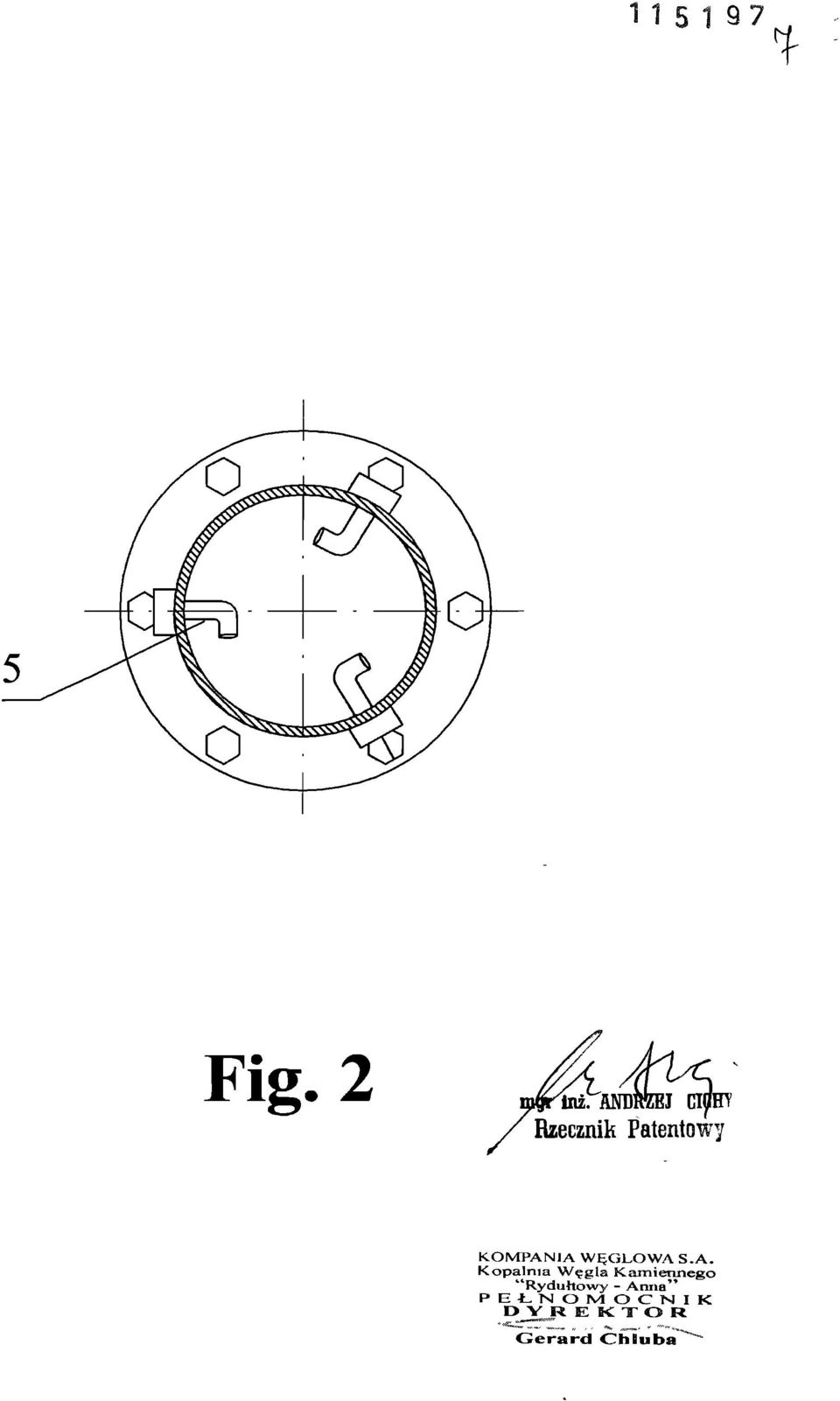

6 ł Fig. 2 inż. MDRZEJ CIJJ Rzecznik Patentowy KOMPANIA WĘGLOWA S.A. "Rydułtowy - Anna" L>J^JR E K T O R Gerard Chluba^""*
