1 RZECZPOSPOLITA POLSKA CGZEMPtiARZ ARCHIWALNY!3 OPIS OCHRONNY PL WZORU UŻYTKOWEGO [2U Numer zgłoszenia: Y1 51) Intel7: Urząd Patentowy Rzeczypospolitej Polskiej Data zgłoszenia: A01K 31/16 Urządzenie do zmechanizowanego zbioru jaj w kurniku (43) Zgłoszenie ogłoszono: BUP 24/99 Uprawniony z prawa ochronnego: Instytut Budownictwa, Mechanizacji i Elektryfikacji Rolnictwa, Warszawa, PL (45) 0 udzieleniu prawa ochronnego ogłoszono: WUP 04/03 Twórcawzoru użytkowego: Adam Bąkowicz, Poznań, PL Adam Chmielewski, Poznań, PL Wit Celler, Poznań, PL TadeuszWaligóra, Poznań, PL Joanna Sobczak, Poznań, PL o ON

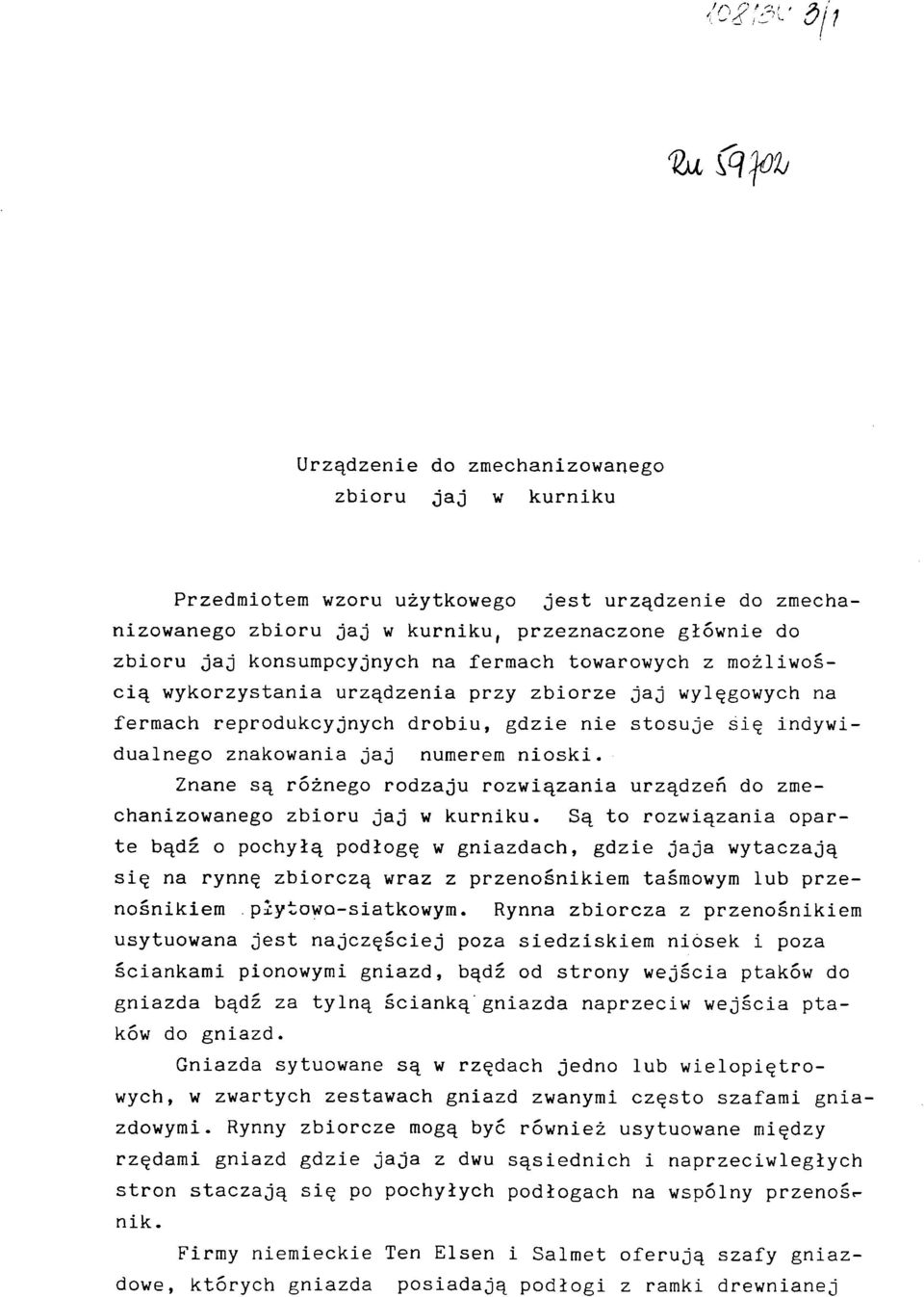

2 fuctypb Urządzenie do zmechanizowanego zbioru jaj w kurniku Przedmiotem wzoru użytkowego jest urządzenie do zmecha nizowanego zbioru jaj w kurniku, przeznaczone głównie do zbioru jaj konsumpcyjnych na fermach towarowych z możliwoś cią wykorzystania urządzenia przy zbiorze jaj wylęgowych na fermach reprodukcyjnych drobiu, gdzie nie stosuje się indywi dualnego znakowania jaj numerem nioski Znane są różnego rodzaju rozwiązania urządzeń do zme chanizowanego zbioru jaj w kurniku. Są to rozwiązania opar te bądź o pochyłą podłogę w gniazdach, gdzie jaja wytaczają się na rynnę zbiorczą wraz z przenośnikiem taśmowym lub prze nośnikiem.płytowa-siatkowym. Rynna zbiorcza z przenośnikiem usytuowana jest najczęściej poza siedziskiem niosek i poza ściankami pionowymi gniazd, bądź od strony wejścia ptaków do gniazda bądź za tylną ścianką gniazda naprzeciw wejścia pta ków do gniazd. Gniazda sytuowane są w rzędach jedno lub wielopiętro wych, w zwartych zestawach gniazd zwanymi często szafami gnia zdowymi. Rynny zbiorcze mogą byc również usytuowane między rzędami gniazd gdzie jaja z dwu sąsiednich i naprzeciwległych stron staczają się po pochyłych podłogach na wspólny przenośrnik. Firmy niemieckie Ten Elsen i Salmet oferują szafy gniaz dowe, których gniazda posiadają podłogi z ramki drewnianej

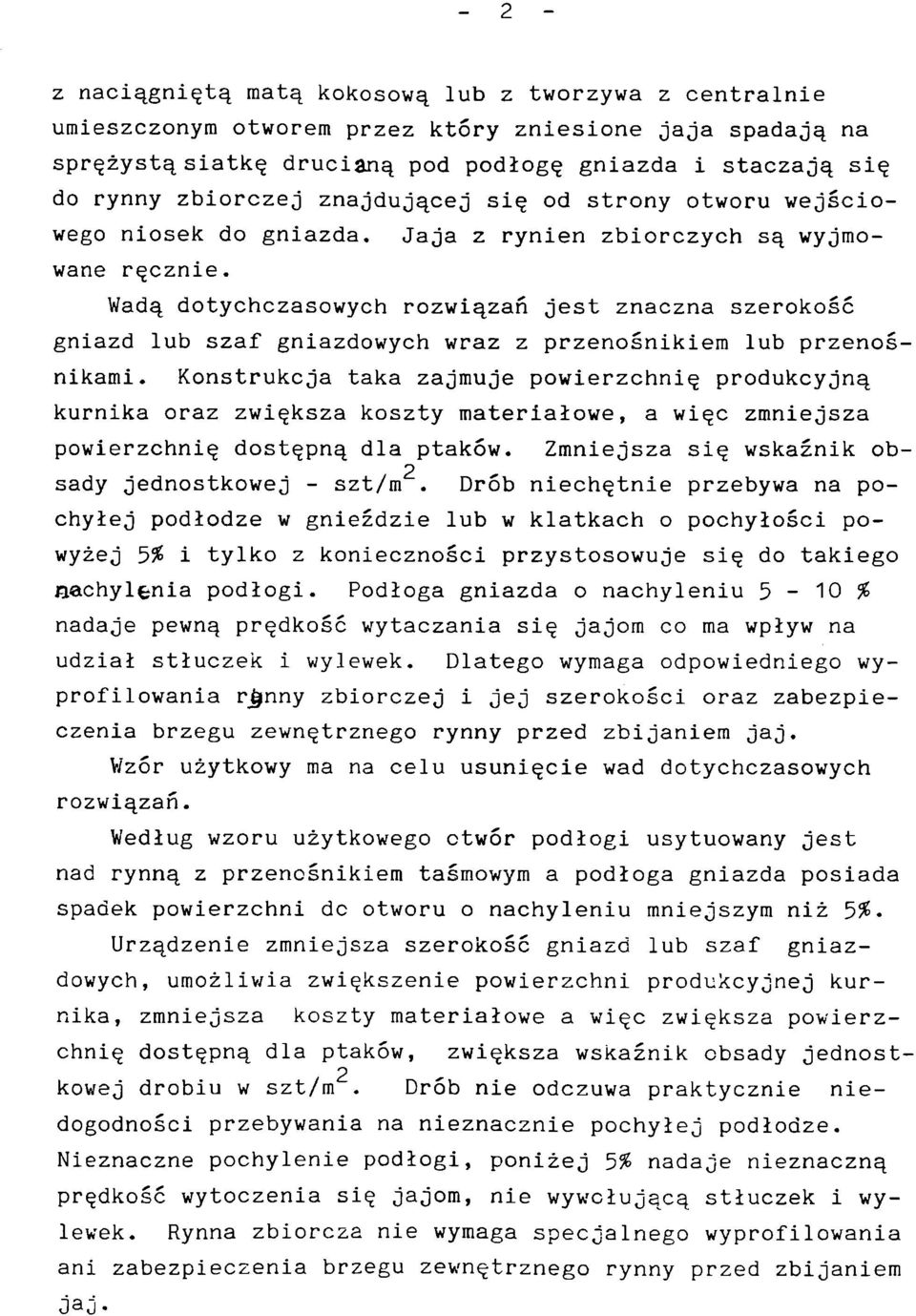

3 - 2 - z naciągniętą matą kokosową lub z tworzywa z centralnie umieszczonym otworem przez który zniesione jaja spadają na sprężystą siatkę drucianą pod podłogę gniazda i staczają się do rynny zbiorczej znajdującej się od strony otworu wejścio wego niosek do gniazda. Jaja z rynien zbiorczych są wyjmo wane ręcznie. Wadą dotychczasowych rozwiązań jest znaczna szerokość gniazd lub szaf gniazdowych wraz z nikami. przenośnikiem lub przenoś Konstrukcja taka zajmuje powierzchnię produkcyjną kurnika oraz zwiększa koszty materiałowe, a więc zmniejsza powierzchnię dostępną dla ptaków. Zmniejsza się wskaźnik ob- 2 sady jednostkowej - szt/m. Drób niechętnie przebywa na po chyłej podłodze w gnieździe lub w klatkach o pochyłości po wyżej 5% i tylko z konieczności przystosowuje się do takiego jaachylfcnia podłogi. Podłoga gniazda o nachyleniu 5-10 % nadaje pewną prędkość wytaczania się jajom co ma udział stłuczek i wylewek. wpływ na Dlatego wymaga odpowiedniego wy profilowania rjjnny zbiorczej i jej szerokości oraz zabezpie czenia brzegu zewnętrznego rynny przed zbijaniem jaj. Wzór użytkowy ma na celu usunięcie wad dotychczasowych rozwiązań. Według wzoru użytkowego otwór podłogi usytuowany jest nad rynną z przenośnikiem taśmowym a podłoga gniazda posiada spadek powierzchni dc otworu o nachyleniu mniejszym niż 5%. dowych, Urządzenie zmniejsza szerokość gniazd lub szaf gniaz nika, zmniejsza umożliwia zwiększenie powierzchni produkcyjnej kur chnię dostępną dla ptaków, koszty materiałowe a więc zwiększa powierz zwiększa wskaźnik obsady jednostkowej drobiu w szt/m. Drób nie odczuwa praktycznie nie dogodności przebywania na nieznacznie pochyłej podłodze. Nieznaczne pochylenie podłogi, poniżej 5% nadaje nieznaczną prędkość wytoczenia się jajom, nie wywołującą stłuczek i wy lewek. Rynna zbiorcza nie wymaga specjalnego wyprofilowania ani zabezpieczenia brzegu zewnętrznego rynny jaj. przed zbijaniem

4 - 3 - Przedmiot wzoru użytkowego jest uwidoczniony na rysunku, przedstawiającym "urządzenie w widoku aksonometrycznym. Podłoga _1_ gniazda posiada spadek powierzchni do otworu 2 o nachyleniu mniejszym niż 5 %.Otwór 2 jest usytuowany nad rynną 3» w której jest umieszczony przenośnik taśmowy 4, którego taśma powrotna L tworzy zamkniętą całość.zniesione przez kurę jajo 6 wpada przez otwór 2 na przenośnik taśmo wy 4 i jest transportowane wzdłuż rynny 3. aż do końca zespo łu gniazdowego.jeżeli długość wzdłuż przenośnika taśmowego 4 wraz z rynną ^ nie przekracza 40 m,możliwe jest stosowanie urządzenia dla kilku poziomów zbioru jaj w kurniku,najczęś ciej 2 do 4.Włączanie przenośnika taśmowego 4 powinno odby wać się co najmniej 6-cio krotnie w godzinach od 6 do 14,w porze największej nieśności w kurniku.możliwe jest także zastosowanie do włączania przenośnika taśmowego 4 ze gara programowego.innym rozwiązaniem jest ciągły,pełzający ruch taśmy.w przypadku braku energii elektrycznej niezbędne jest zasilanie przenośnika taśmowego 4 z akumulatora,bądź przy użyciu korby ręcznej. Rzecznik Poieniowy oickf REKTOR ikz. tóefeantf^zebtycki epiycki i t-lmmr.-.' VvVMCV-fl,,. 'el. cenrr ;/; 1 kf ' >" >:*<???» im telex 8J-48-36

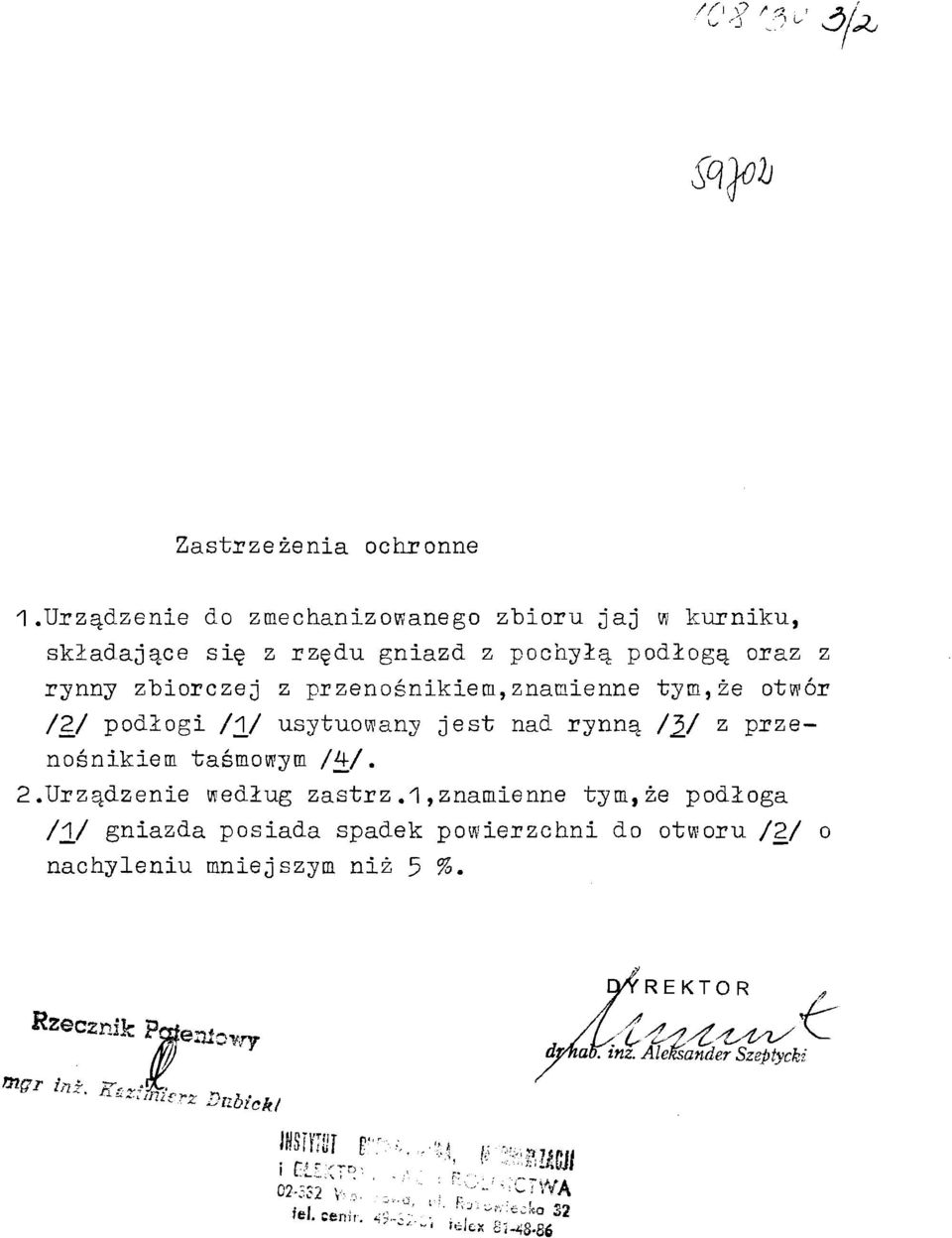

5 o O '3 <- óu S)}oh Zastrzeżenia ochronne 1.Urządzenie do zmechanizowanego zbioru jaj w kurniku, składające się z rzędu gniazd z pochyłą podłogą oraz z rynny zbiorczej z przenośnikiem,znamienne tym,że otwór /2/ podłogi /V usytuowany jest nad rynną /j5/ z prze nośnikiem taśmowym /4/. 2.Urządzenie według zastrz.1,znamienne tym,że podłoga /V gniazda posiada spadek powierzchni do otworu /2/ o nachyleniu mniejszym niż 5 % REKTOR. Rzecznik Patentowy,/Ll^^'^^^ mj * cmiakinz. Aleksander Szeptycki Ji amimi ; ^ l'':--c7vva 02-5S2 v>.o. -;..o,\; tel. cenir. 4;-"*v. ^ ' ^- y- w (»<=Iex cms-86
