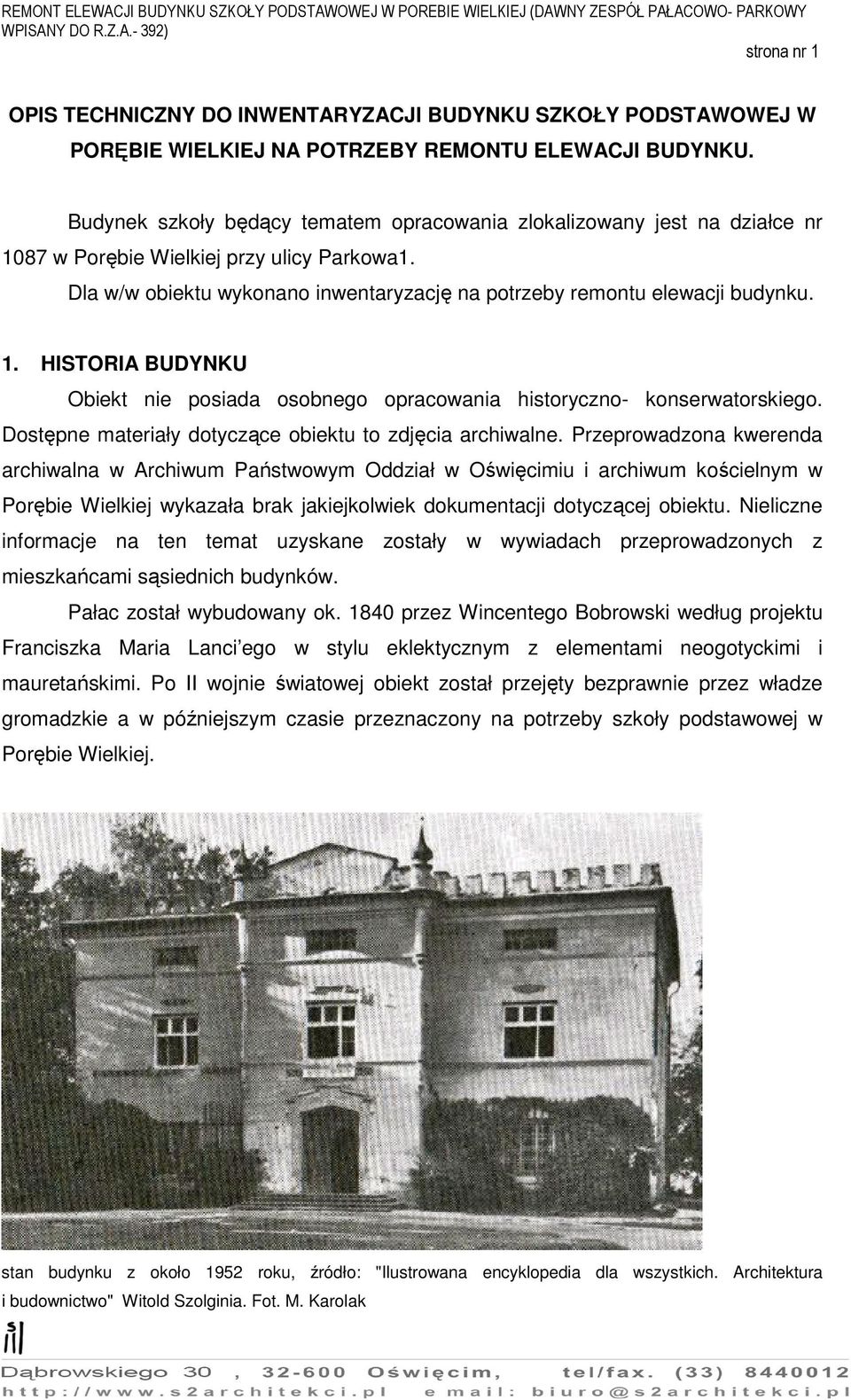

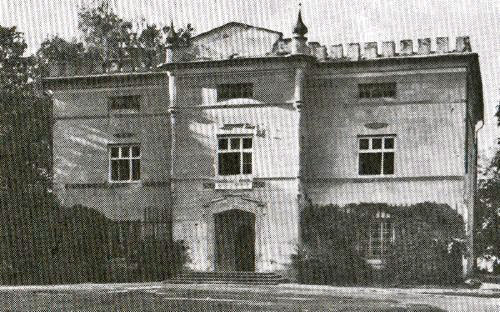

1 strona nr 1 OPIS TECHNICZNY DO INWENTARYZACJI BUDYNKU SZKOŁY PODSTAWOWEJ W PORĘBIE WIELKIEJ NA POTRZEBY REMONTU ELEWACJI BUDYNKU. Budynek szkoły będący tematem opracowania zlokalizowany jest na działce nr 1087 w Porębie Wielkiej przy ulicy Parkowa1. Dla w/w obiektu wykonano inwentaryzację na potrzeby remontu elewacji budynku. 1. HISTORIA BUDYNKU Obiekt nie posiada osobnego opracowania historyczno- konserwatorskiego. Dostępne materiały dotyczące obiektu to zdjęcia archiwalne. Przeprowadzona kwerenda archiwalna w Archiwum Państwowym Oddział w Oświęcimiu i archiwum kościelnym w Porębie Wielkiej wykazała brak jakiejkolwiek dokumentacji dotyczącej obiektu. Nieliczne informacje na ten temat uzyskane zostały w wywiadach przeprowadzonych z mieszkańcami sąsiednich budynków. Pałac został wybudowany ok przez Wincentego Bobrowski według projektu Franciszka Maria Lanci ego w stylu eklektycznym z elementami neogotyckimi i mauretańskimi. Po II wojnie światowej obiekt został przejęty bezprawnie przez władze gromadzkie a w późniejszym czasie przeznaczony na potrzeby szkoły podstawowej w Porębie Wielkiej. stan budynku z około 1952 roku, źródło: "Ilustrowana encyklopedia dla wszystkich. Architektura i budownictwo" Witold Szolginia. Fot. M. Karolak

Dostępne materiały dotyczące obiektu to zdjęcia archiwalne.

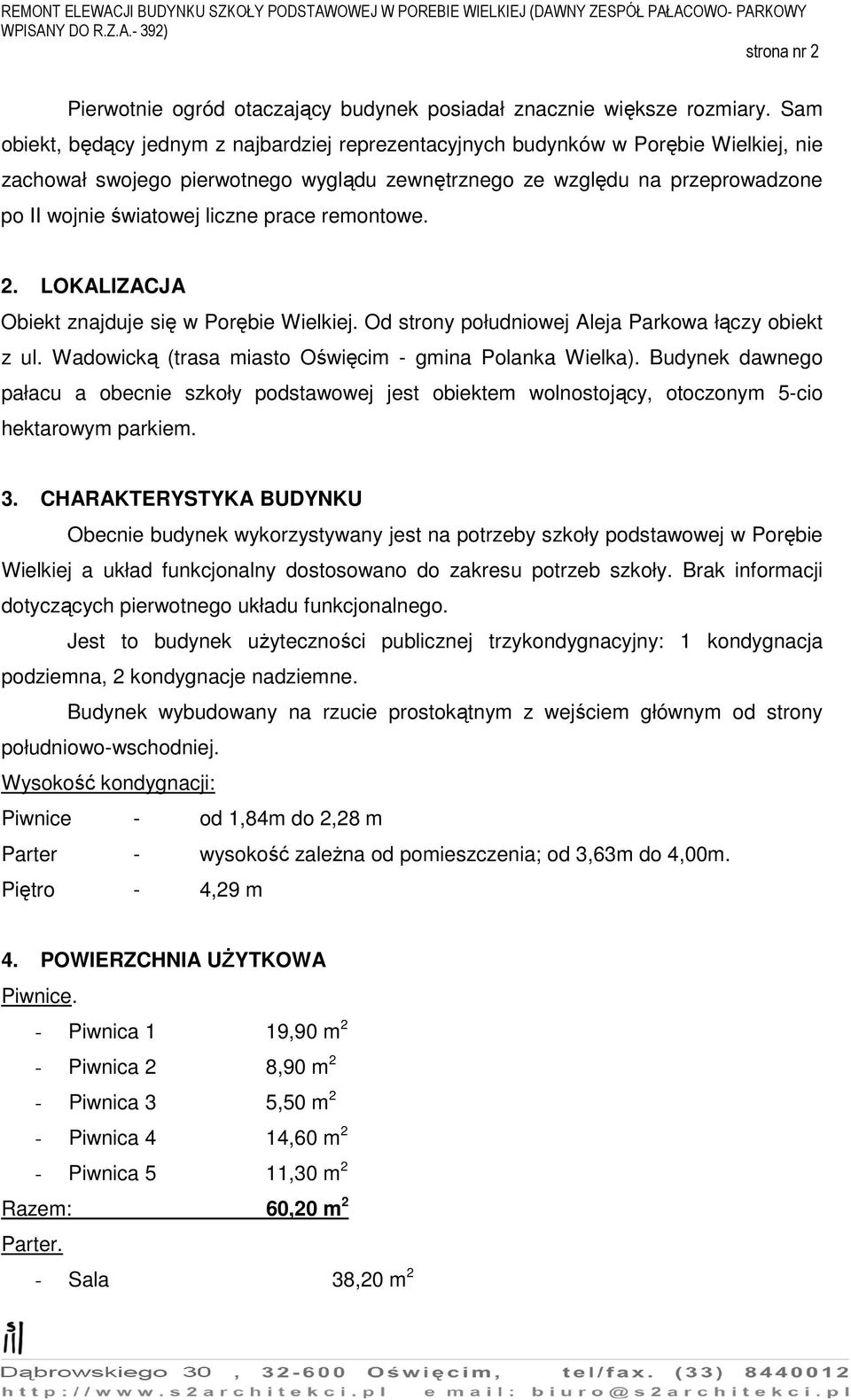

2 strona nr 2 Pierwotnie ogród otaczający budynek posiadał znacznie większe rozmiary. Sam obiekt, będący jednym z najbardziej reprezentacyjnych budynków w Porębie Wielkiej, nie zachował swojego pierwotnego wyglądu zewnętrznego ze względu na przeprowadzone po II wojnie światowej liczne prace remontowe. 2. LOKALIZACJA Obiekt znajduje się w Porębie Wielkiej. Od strony południowej Aleja Parkowa łączy obiekt z ul. Wadowicką (trasa miasto Oświęcim - gmina Polanka Wielka). Budynek dawnego pałacu a obecnie szkoły podstawowej jest obiektem wolnostojący, otoczonym 5-cio hektarowym parkiem. 3. CHARAKTERYSTYKA BUDYNKU Obecnie budynek wykorzystywany jest na potrzeby szkoły podstawowej w Porębie Wielkiej a układ funkcjonalny dostosowano do zakresu potrzeb szkoły. Brak informacji dotyczących pierwotnego układu funkcjonalnego. Jest to budynek użyteczności publicznej trzykondygnacyjny: 1 kondygnacja podziemna, 2 kondygnacje nadziemne. Budynek wybudowany na rzucie prostokątnym z wejściem głównym od strony południowo-wschodniej. Wysokość kondygnacji: Piwnice - od 1,84m do 2,28 m Parter - wysokość zależna od pomieszczenia; od 3,63m do 4,00m. Piętro - 4,29 m 4. POWIERZCHNIA UŻYTKOWA Piwnice. - Piwnica 1 19,90 m 2 - Piwnica 2 8,90 m 2 - Piwnica 3 5,50 m 2 - Piwnica 4 14,60 m 2 - Piwnica 5 11,30 m 2 Razem: 60,20 m 2 Parter. - Sala 38,20 m 2

prace remontowe. 2. LOKALIZACJA Obiekt znajduje się w Porębie Wielkiej. Od strony południowej Aleja Parkowa łączy obiekt z ul. Wadowicką (trasa miasto Oświęcim - gmina Polanka Wielka).

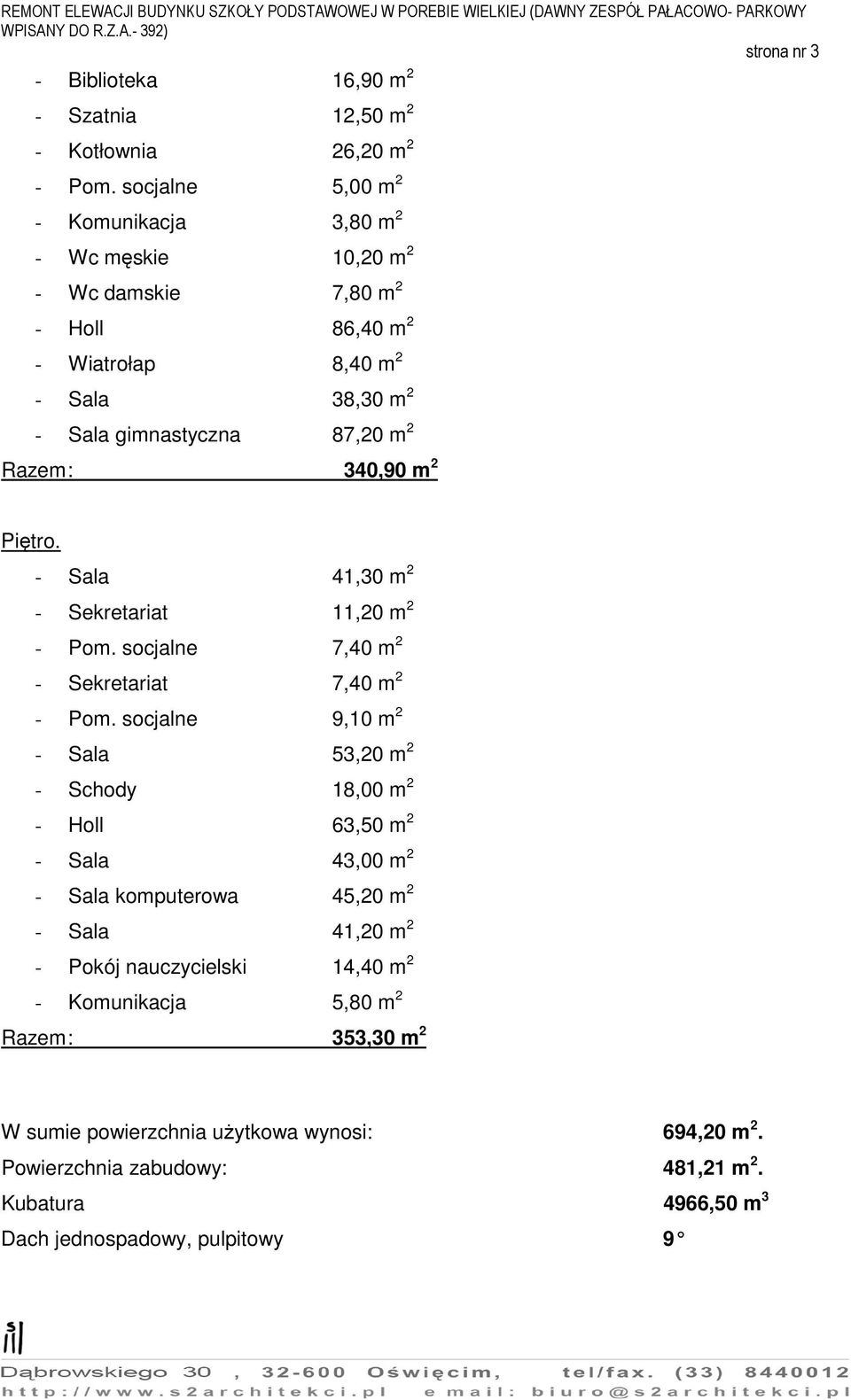

3 strona nr 3 - Biblioteka 16,90 m 2 - Szatnia 12,50 m 2 - Kotłownia 26,20 m 2 - Pom. socjalne 5,00 m 2 - Komunikacja 3,80 m 2 - Wc męskie 10,20 m 2 - Wc damskie 7,80 m 2 - Holl 86,40 m 2 - Wiatrołap 8,40 m 2 - Sala 38,30 m 2 - Sala gimnastyczna 87,20 m 2 Razem : 340,90 m 2 Piętro. - Sala 41,30 m 2 - Sekretariat 11,20 m 2 - Pom. socjalne 7,40 m 2 - Sekretariat 7,40 m 2 - Pom. socjalne 9,10 m 2 - Sala 53,20 m 2 - Schody 18,00 m 2 - Holl 63,50 m 2 - Sala 43,00 m 2 - Sala komputerowa 45,20 m 2 - Sala 41,20 m 2 - Pokój nauczycielski 14,40 m 2 - Komunikacja 5,80 m 2 Razem : 353,30 m 2 W sumie powierzchnia użytkowa wynosi: 694,20 m 2. Powierzchnia zabudowy: 481,21 m 2. Kubatura 4966,50 m 3 Dach jednospadowy, pulpitowy 9

340,90 m 2 Piętro. - Sala 41,30 m 2 - Sekretariat 11,20 m 2 - Pom. socjalne 7,40 m 2 - Sekretariat 7,40 m 2 - Pom.

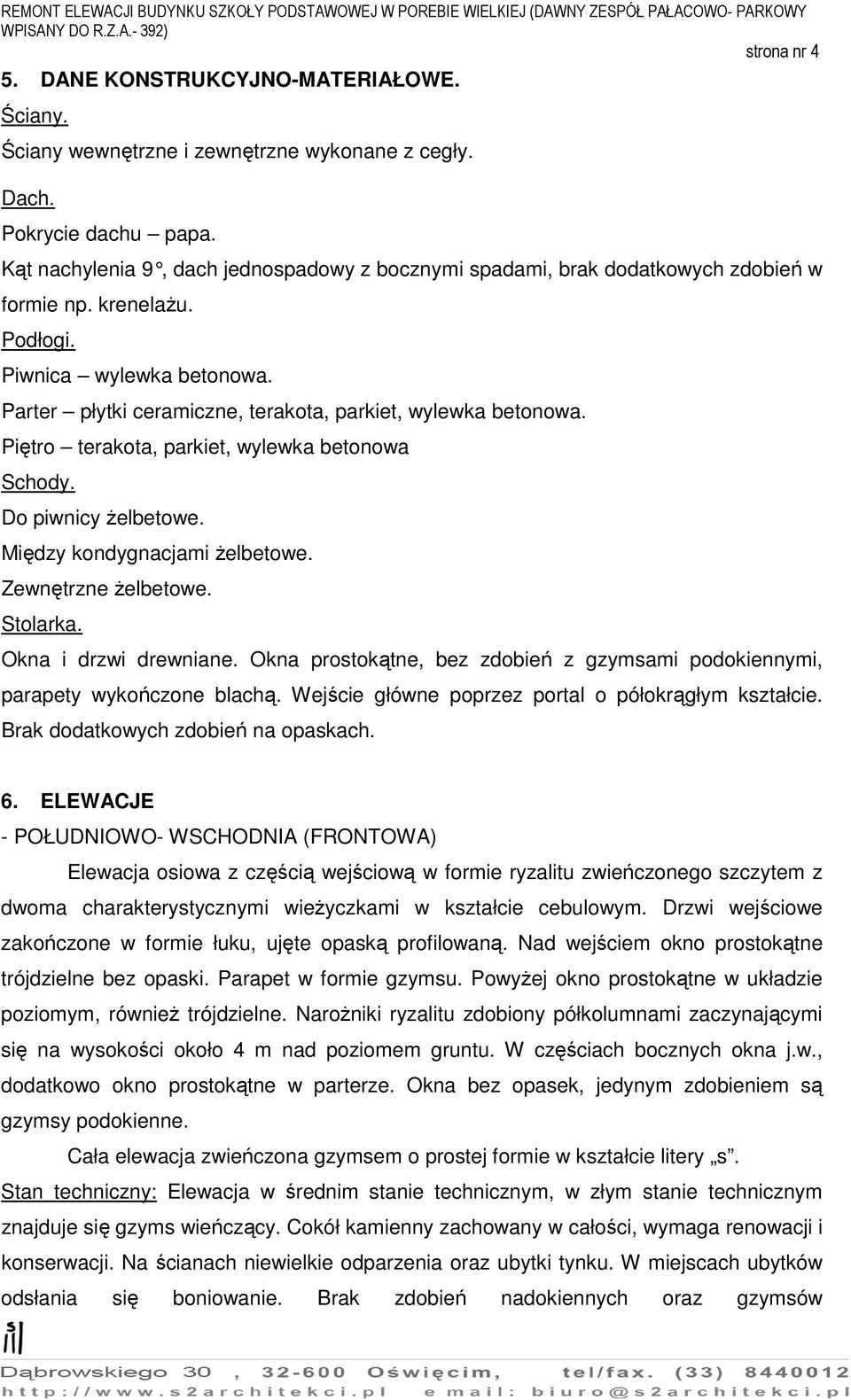

4 strona nr 4 5. DANE KONSTRUKCYJNO-MATERIAŁOWE. Ściany. Ściany wewnętrzne i zewnętrzne wykonane z cegły. Dach. Pokrycie dachu papa. Kąt nachylenia 9, dach jednospadowy z bocznymi spadami, brak dodatkowych zdobień w formie np. krenelażu. Podłogi. Piwnica wylewka betonowa. Parter płytki ceramiczne, terakota, parkiet, wylewka betonowa. Piętro terakota, parkiet, wylewka betonowa Schody. Do piwnicy żelbetowe. Między kondygnacjami żelbetowe. Zewnętrzne żelbetowe. Stolarka. Okna i drzwi drewniane. Okna prostokątne, bez zdobień z gzymsami podokiennymi, parapety wykończone blachą. Wejście główne poprzez portal o półokrągłym kształcie. Brak dodatkowych zdobień na opaskach. 6. ELEWACJE - POŁUDNIOWO- WSCHODNIA (FRONTOWA) Elewacja osiowa z częścią wejściową w formie ryzalitu zwieńczonego szczytem z dwoma charakterystycznymi wieżyczkami w kształcie cebulowym. Drzwi wejściowe zakończone w formie łuku, ujęte opaską profilowaną. Nad wejściem okno prostokątne trójdzielne bez opaski. Parapet w formie gzymsu. Powyżej okno prostokątne w układzie poziomym, również trójdzielne. Narożniki ryzalitu zdobiony półkolumnami zaczynającymi się na wysokości około 4 m nad poziomem gruntu. W częściach bocznych okna j.w., dodatkowo okno prostokątne w parterze. Okna bez opasek, jedynym zdobieniem są gzymsy podokienne. Cała elewacja zwieńczona gzymsem o prostej formie w kształcie litery s. Stan techniczny: Elewacja w średnim stanie technicznym, w złym stanie technicznym znajduje się gzyms wieńczący. Cokół kamienny zachowany w całości, wymaga renowacji i konserwacji. Na ścianach niewielkie odparzenia oraz ubytki tynku. W miejscach ubytków odsłania się boniowanie. Brak zdobień nadokiennych oraz gzymsów

Parter płytki ceramiczne, terakota, parkiet, wylewka betonowa. Piętro terakota, parkiet, wylewka betonowa Schody. Do piwnicy żelbetowe. Między kondygnacjami żelbetowe. Zewnętrzne żelbetowe. Stolarka.

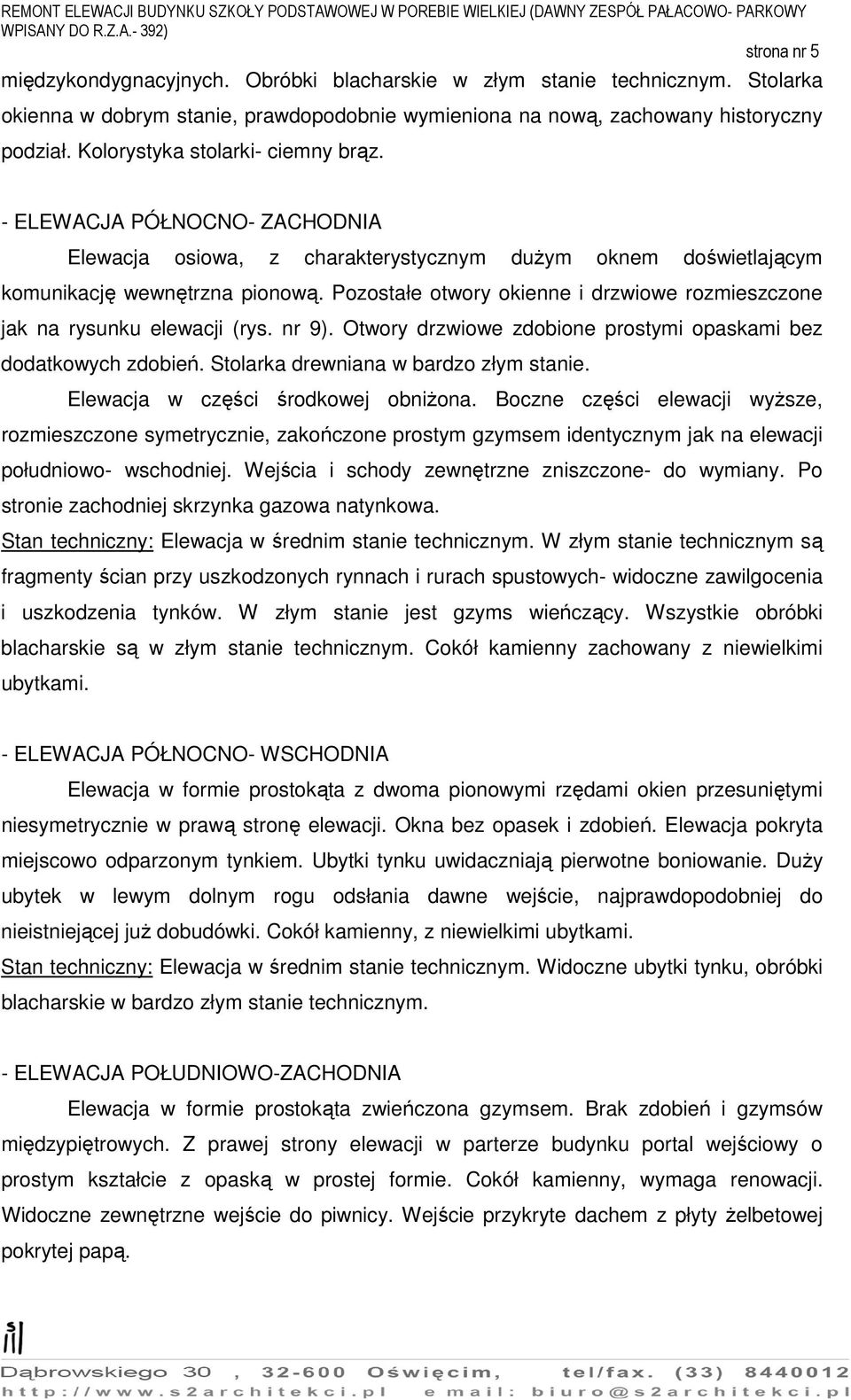

5 strona nr 5 międzykondygnacyjnych. Obróbki blacharskie w złym stanie technicznym. Stolarka okienna w dobrym stanie, prawdopodobnie wymieniona na nową, zachowany historyczny podział. Kolorystyka stolarki- ciemny brąz. - ELEWACJA PÓŁNOCNO- ZACHODNIA Elewacja osiowa, z charakterystycznym dużym oknem doświetlającym komunikację wewnętrzna pionową. Pozostałe otwory okienne i drzwiowe rozmieszczone jak na rysunku elewacji (rys. nr 9). Otwory drzwiowe zdobione prostymi opaskami bez dodatkowych zdobień. Stolarka drewniana w bardzo złym stanie. Elewacja w części środkowej obniżona. Boczne części elewacji wyższe, rozmieszczone symetrycznie, zakończone prostym gzymsem identycznym jak na elewacji południowo- wschodniej. Wejścia i schody zewnętrzne zniszczone- do wymiany. Po stronie zachodniej skrzynka gazowa natynkowa. Stan techniczny: Elewacja w średnim stanie technicznym. W złym stanie technicznym są fragmenty ścian przy uszkodzonych rynnach i rurach spustowych- widoczne zawilgocenia i uszkodzenia tynków. W złym stanie jest gzyms wieńczący. Wszystkie obróbki blacharskie są w złym stanie technicznym. Cokół kamienny zachowany z niewielkimi ubytkami. - ELEWACJA PÓŁNOCNO- WSCHODNIA Elewacja w formie prostokąta z dwoma pionowymi rzędami okien przesuniętymi niesymetrycznie w prawą stronę elewacji. Okna bez opasek i zdobień. Elewacja pokryta miejscowo odparzonym tynkiem. Ubytki tynku uwidaczniają pierwotne boniowanie. Duży ubytek w lewym dolnym rogu odsłania dawne wejście, najprawdopodobniej do nieistniejącej już dobudówki. Cokół kamienny, z niewielkimi ubytkami. Stan techniczny: Elewacja w średnim stanie technicznym. Widoczne ubytki tynku, obróbki blacharskie w bardzo złym stanie technicznym. - ELEWACJA POŁUDNIOWO-ZACHODNIA Elewacja w formie prostokąta zwieńczona gzymsem. Brak zdobień i gzymsów międzypiętrowych. Z prawej strony elewacji w parterze budynku portal wejściowy o prostym kształcie z opaską w prostej formie. Cokół kamienny, wymaga renowacji. Widoczne zewnętrzne wejście do piwnicy. Wejście przykryte dachem z płyty żelbetowej pokrytej papą.

Pozostałe otwory okienne i drzwiowe rozmieszczone jak na rysunku elewacji (rys. nr 9). Otwory drzwiowe zdobione prostymi opaskami bez dodatkowych zdobień. Stolarka drewniana w bardzo złym stanie.

6 strona nr 6 Stan techniczny: Elewacja w średnim stanie technicznym. Widoczne ubytki tynku, obróbki blacharskie w bardzo złym stanie technicznym. Brak zdobień i gzymsów międzypiętrowych. Zły stan techniczny opaski zamurowanego wejścia. Stolarka okienna skrzynkowa, jedno z okien wymienione na nowe (podział zgodny z historycznym, kolorystka- ciemny brąz. SPIS RYSUNKÓW Nr rysunku Tytuł rysunku Skala 1. INWENTARYZACJA- RZUT PIWNIC 2. INWENTARYZACJA- RZUT PARTERU 3. INWENTARYZACJA- RZUT PIĘTRA 4. INWENTARYZACJA- RZUT STRYCHU 5. INWENTARYZACJA- RZUT DACHU 6. INWENTARYZACJA- PRZEKRÓJ A-A 7. INWENTARYZACJA- ELEWACJA POŁUDNIOWO- WSCHODNIA 8. INWENTARYZACJA- KOLORYSTYKA ST. ISTNIEJĄCY- ELEWACJA POŁUDNIOWO- WSCHODNIA 9. INWENTARYZACJA- ELEWACJA PÓŁNOCNO- ZACHODNIA 10. INWENTARYZACJA- KOLORYSTYKA ST. ISTNIEJĄCY- ELEWACJA PÓŁNOCNO- ZACHODNIA 11. INWENTARYZACJA- ELEWACKA PÓŁNOCNO- WSCHODNIA 12. INWENTARYZACJA- KOLORYSTYKA ST. ISTNIEJĄCY- PÓŁNOCNO- WSCHODNIA 13. INWENTARYZACJA- ELEWACKA POŁUDNIOWO- ZACHODNIA 14. INWENTARYZACJA- KOLORYSTYKA ST. ISTNIEJĄCY- POŁUDNIOWO- ZACHODNIA 15. ELEWACJA POŁUDNIOWO- WSCHODNIA- STAN Z 1952 R.- NA PODSTAWIE FOTOGRAFII

SPIS RYSUNKÓW Nr rysunku Tytuł rysunku Skala 1. INWENTARYZACJA- RZUT PIWNIC 2. INWENTARYZACJA- RZUT PARTERU 3. INWENTARYZACJA- RZUT PIĘTRA 4. INWENTARYZACJA- RZUT STRYCHU 5.

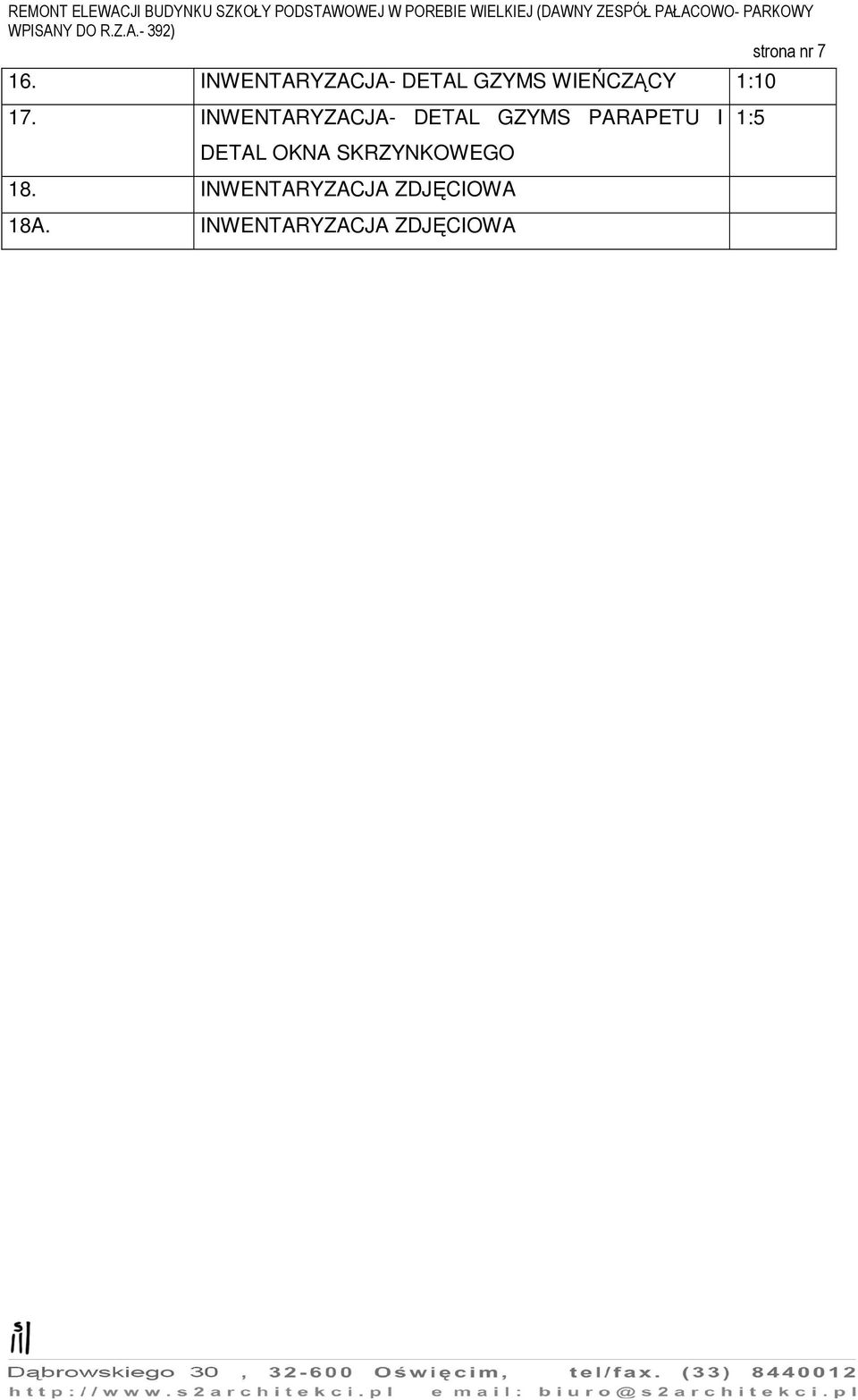

7 strona nr INWENTARYZACJA- DETAL GZYMS WIEŃCZĄCY 1: INWENTARYZACJA- DETAL GZYMS PARAPETU I DETAL OKNA SKRZYNKOWEGO 18. INWENTARYZACJA ZDJĘCIOWA 18A. INWENTARYZACJA ZDJĘCIOWA 1:5
