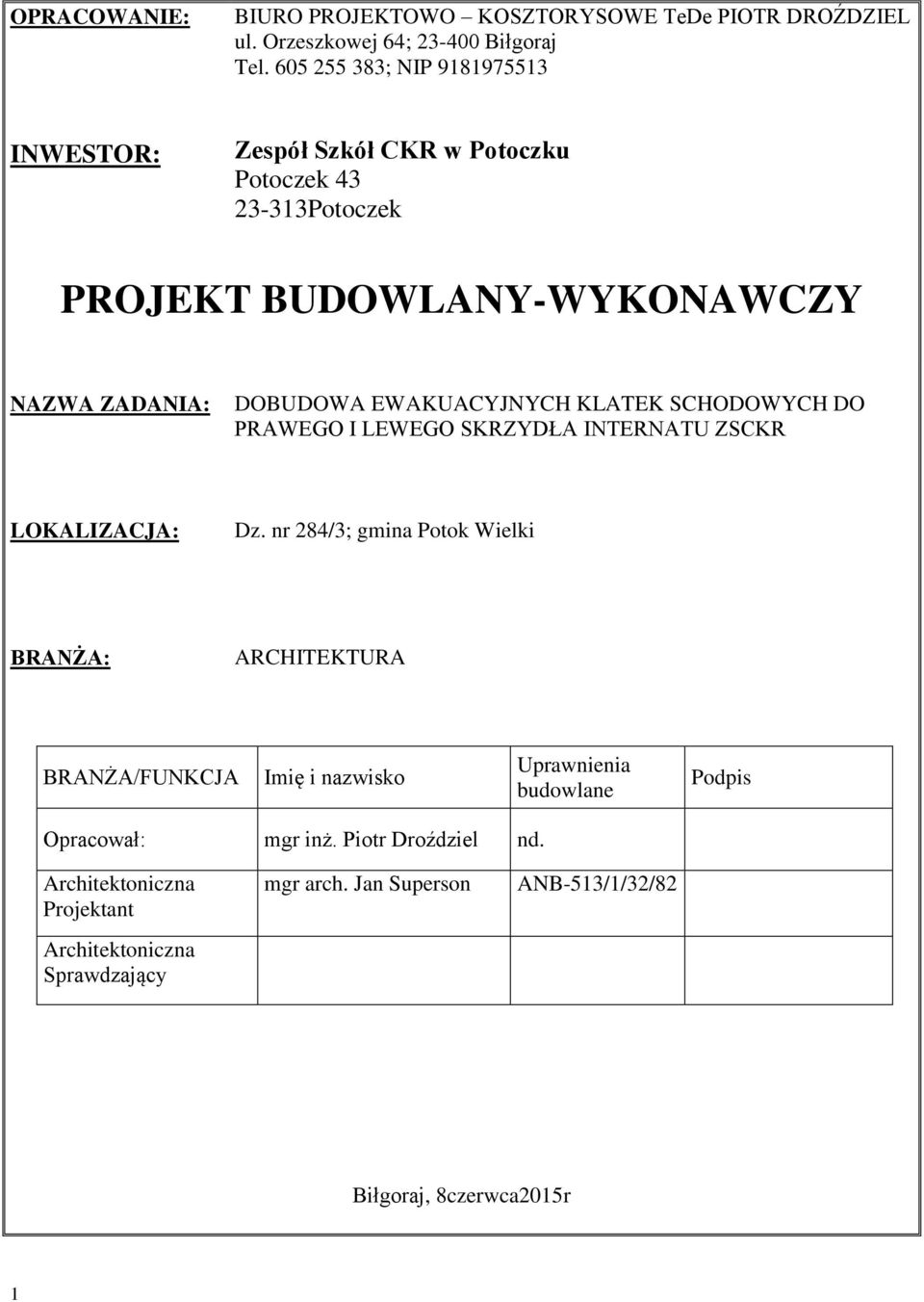

1 OPRACOWANIE: BIURO PROJEKTOWO KOSZTORYSOWE TeDe PIOTR DROŹDZIEL ul. Orzeszkowej 64; Biłgoraj Tel ; NIP INWESTOR: Zespół Szkół CKR w Potoczku Potoczek Potoczek PROJEKT BUDOWLANY-WYKONAWCZY NAZWA ZADANIA: DOBUDOWA EWAKUACYJNYCH KLATEK SCHODOWYCH DO PRAWEGO I LEWEGO SKRZYDŁA INTERNATU ZSCKR LOKALIZACJA: Dz. nr 284/3; gmina Potok Wielki BRANŻA: ARCHITEKTURA BRANŻA/FUNKCJA Imię i nazwisko Uprawnienia budowlane Podpis Opracował: mgr inż. Piotr Droździel nd. Architektoniczna Projektant Architektoniczna Sprawdzający mgr arch. Jan Superson ANB-513/1/32/82 Biłgoraj, 8czerwca2015r 1

2 Spis zawartości: 1. Część opisowa 1.1. Strona tytułowa str Spis zawartości str Oświadczenie projektantów str Opis techniczny str.4-9 Część opisowa do projektu zagospodarowania działki str Warunki ochrony ppoż. str Część projektowa RYSUNKI Nr. 1Z Nr.1A Nr.2A Nr.3A Nr.4A Nr.5A Nr.6A Nr. 7A Nr. 8A Nr. 9A Nr. 10A Nr. 11A Nr. 12A Projekt zagospodarowania działki Rzut parteru - inwentrayzacja Rzut piętra - inwentaryzacja Elewacje - inwentaryzacja Rzut parteru - modernizacja Rzut piętra - modernizacja Rzut klatki schodowej nr. 1 Rzut klatki schodowej nr. 2 Elewacja - modernizacja Elewacja modernizacja Elewacja - modernizacja Zestawienie stolarki Zagospodarowane terenu 1:500 str.15 1 : 100 str.16 1 : 100 str.17 1 : 100 str.18 1 : 100 str.19 1 : 100 str.20 1 : 100 str.21 1 : 100 str.22 1 : 100 str.23 1 : 100 str.24 1 : 100 str.25 1 : 100 str.26 1:250 str.27 Załączniki: 1. Projekt konstrukcyjny str Projekt instalacji oświetlenia awaryjnego str Opis do informacji dotyczącej BIOZ str Decyzja o lokalizacji celu publicznego z dnia r str Zaświadczenie o przynależności projektanta do Izby str

3 Oświadczenie Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2006 r. Nr 156, poz z późn. zm.) niniejszym oświadczam, że projekt budowlany: DOBUDOWA EWAKUACYJNYCH KLATEK SCHODOWYCH DO PRAWEGO I LEWEGO SKRZYDŁA INTERNATU ZSCKR Dz. nr 284/3; gmina Potok Wielki sporządzony w dniu 20 marca 2015r DLA: Zespół Szkół CKR w Potoczku; Potoczek 43; Potoczek został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr arch. Jan Superson ANB-513/1/32/82 mgr inż. Jarosław Droździel MAZ/0098/PWOK/10 mgr inż. Grzegorz Studnicki LUB/0280/PWOE/13 3

4 OPIS TECHNICZNY Do projektu technicznego dobudowy ewakuacyjnych klatek schodowych do budynku internatu w ZSCKR w Potoczku 1. CZĘŚĆ OGÓLNA 1.1. Inwestor Zespół Szkół CKR w Potoczku, Potoczek 43; Potok Wielki 1.2. Inwestycja Projekt dobudowy ewakuacyjnych klatek schodowych oraz dostosowanie pomieszczeń do przepisów ppoż Przedmiot opracowania. Opracowanie obejmuje część architektoniczną budynku internatu. Usytuowanie obiektu wg projektu zagospodarowania terenu w części architektonicznej Podstawa opracowania. Uzgodnienia i wytyczne Inwestora. Wizja lokalna Wytyczne i uzgodnienia międzybranżowe Aktualne normy budowlane oraz ustawy i rozporządzenia odpowiednich Ministrów Decyzja o ustaleniu lokalizacji inwestycji celu publicznego z dnia r 1.5. Zakres opracowania. Projekt architektonicznyjest integralną częścią wielobranżowego projektu i należy go rozpatrywać łącznie z innymi projektami. Opracowanie obejmuje część architektoniczną projektu architektonicznego przebudowy budynku internatu. 2. RODZAJ I PRZEZNACZENIE BUDYNKU W obiekcie prowadzona jest działalność z zakresuzamieszkania - pobytu ludzi i w zakresie wyżywienia. 3. DOSTĘP DLA OSÓB NIEPEŁNOSPRAWNYCH 4

5 Wejściem do budynku przewidziano bez barier dla osób niepełnosprawnych od strony projektowanych klatek schodowych z poziomu parteru, celem umożliwienia wejścia danej osoby bez żadnych przeszkód. 4. DANE BUDYNKU Budynek jest jako wolnostojący dwukondygnacyjny o zwartej bryle. Długość - 43,16m Szerokość - 40,77 m liczba kondygnacji - 2 wysokość kondygnacji - 3,00m; powierzchnia zabudowy ,40m 2 powierzchnia użytkowa ,18m 2 kubatura ,54m 3 5. INSTALACJE BUDYNKU Istniejące: wodno- kanalizacyjna, woda pobierana z wodociągu i odprowadzenie ścieków do kanalizacji sanitarnej centralne ogrzewanie elektryczne wentylacja grawitacyjna Projektowane: instalacja awaryjnego oświetlenia 6. WYKAZ POMIESZCZEŃ Lp Nazwa pomieszczenia Wykończenie Powierzchnia m 2 PARTER 884,10 1 SALA LEKCYJNA GRESS 41,24 2 SERWEROWNIA GRESS 6,71 3 MAGAZYN GRESS 4,90 4 ŁAZIENKA MĘSKA TERAKOTA 10,40 5 ŁAZIENKA DAMSKA TERAKOTA 16,00 6 SALA LEKCYJNA GRESS 42,04 7 SALA LEKCYJNA GRESS 45,39 8 SALA LEKCYJNA GRESS 29,53 9 SALA LEKCYJNA-KUCHNIA GRESS 45,32 10 KORYTARZ GRESS 52,16 11 KORYTARZ GRESS 22,98 12 BIBLOTEKA GRESS 83,93 13 MAGAZYN GRESS 17,72 14 SALA TANECZNA GRESS 68,79 15 SCENA GRESS 12,68 5

6 16 WC TERAKOTA 3,75 17 MAGAZYN GRESS 5,90 18 MAGAZYN POSADZKA 4,15 19 MAGAZYN POSADZKA 14,70 20 MAGAZYN POSADZKA 4,76 21 MAGAZYN POSADZKA 20,95 22 MAGAZYN POSADZKA 7,38 23 MAGAZYN POSADZKA 2,15 24 KORYTARZ GRESS 4,85 25 MAGAZYN GRESS 8,03 26 MAGAZYN GRESS 2,69 27 KORYTARZ GRESS 8,35 28 MAGAZYN GRESS 5,43 29 MAGAZYN GRESS 5,58 30 WC TERAKOTA 1,16 31 POM. SOCJALNE GRESS 5,71 32 MAGAZYN GRESS 3,81 33 MAGAZYN GRESS 6,60 34 ŁAZIENKA TERAKOTA 25,50 35 POKÓJ GRESS 14,63 36 POKÓJ GRESS 14,63 37 POKÓJ GRESS 14,63 38 POKÓJ GRESS 14,78 39 POKÓJ GRESS 14,78 40 POKÓJ GRESS 14,63 41 POKÓJ GRESS 14,63 42 POKÓJ GRESS 14,63 43 POKÓJ GRESS 14,63 44 POKÓJ GRESS 14,63 45 POKÓJ GRESS 14,63 46 STRÓŻÓWKA GRESS 14,40 47 POKÓJ SOCJALNY GRESS 8,53 48 KORYTARZ GRESS 58,70 PIĘTRO 883, KORYTARZ GRESS 10, POKÓJ KIEROWNIKA GRESS 13, POKÓJ SOCJALNY GRESS 9, KUCHNIA GRESS 49, MAGAZYN GRESS 8, MAGAZYN GRESS 1, KORYTARZ GRESS 112, STOŁÓWKA GRESS 89, BIBLOTEKA GRESS 10, ŁAZIENKA TERAKOTA 25, ŁAZIENKA TERAKOTA 3,45 6

7 112 POKÓJ GRESS 10, POKOJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 26, MAGAZYN GRESS 14, MAGAZYN GRESS 6, MAGAZYN GRESS 4,90 126A KORYTARZ GRESS 28,26 126B KORYTARZ GRESS 36, KORYTARZ GRESS 64, MAGAZYN GRESS 6, POKÓJ+WC GRESS 15, POKÓJ GRESS 29, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKÓJ GRESS 14, POKOJ GRESS 14, ŁAZIENKA TERAKOTA 25,50 7

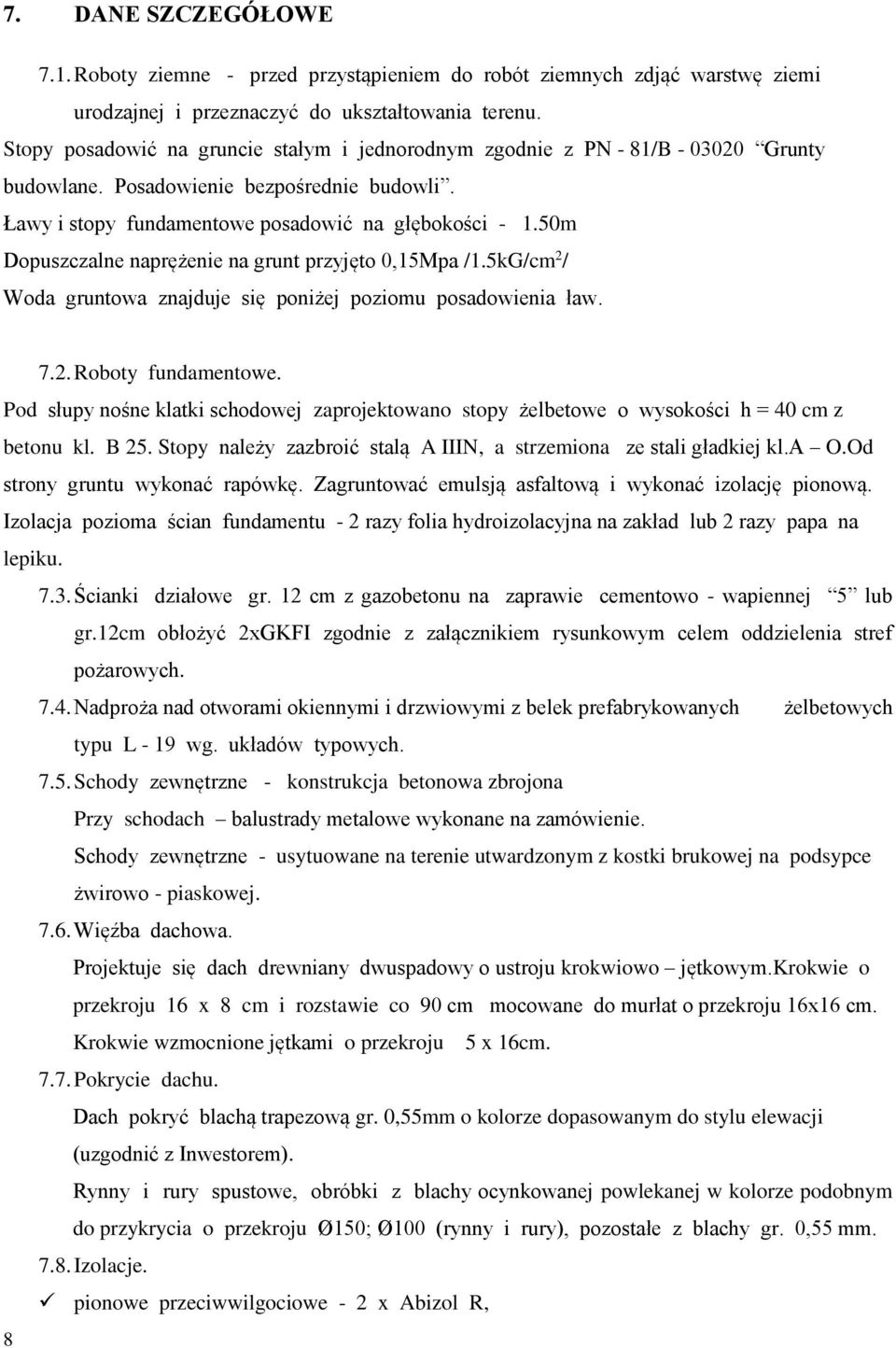

8 7. DANE SZCZEGÓŁOWE 7.1. Roboty ziemne - przed przystąpieniem do robót ziemnych zdjąć warstwę ziemi urodzajnej i przeznaczyć do ukształtowania terenu. Stopy posadowić na gruncie stałym i jednorodnym zgodnie z PN - 81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Ławy i stopy fundamentowe posadowić na głębokości m Dopuszczalne naprężenie na grunt przyjęto 0,15Mpa /1.5kG/cm 2 / Woda gruntowa znajduje się poniżej poziomu posadowienia ław Roboty fundamentowe. Pod słupy nośne klatki schodowej zaprojektowano stopy żelbetowe o wysokości h = 40 cm z betonu kl. B 25. Stopy należy zazbroić stalą A IIIN, a strzemiona ze stali gładkiej kl.a O.Od strony gruntu wykonać rapówkę. Zagruntować emulsją asfaltową i wykonać izolację pionową. Izolacja pozioma ścian fundamentu - 2 razy folia hydroizolacyjna na zakład lub 2 razy papa na lepiku Ścianki działowe gr. 12 cm z gazobetonu na zaprawie cementowo - wapiennej 5 lub gr.12cm obłożyć 2xGKFI zgodnie z załącznikiem rysunkowym celem oddzielenia stref pożarowych Nadproża nad otworami okiennymi i drzwiowymi z belek prefabrykowanych żelbetowych typu L - 19 wg. układów typowych Schody zewnętrzne - konstrukcja betonowa zbrojona Przy schodach balustrady metalowe wykonane na zamówienie. Schody zewnętrzne - usytuowane na terenie utwardzonym z kostki brukowej na podsypce żwirowo - piaskowej Więźba dachowa. Projektuje się dach drewniany dwuspadowy o ustroju krokwiowo jętkowym.krokwie o przekroju 16 x 8 cm i rozstawie co 90 cm mocowane do murłat o przekroju 16x16 cm. Krokwie wzmocnione jętkami o przekroju 5 x 16cm Pokrycie dachu. Dach pokryć blachą trapezową gr. 0,55mm o kolorze dopasowanym do stylu elewacji (uzgodnić z Inwestorem). Rynny i rury spustowe, obróbki z blachy ocynkowanej powlekanej w kolorze podobnym do przykrycia o przekroju Ø150; Ø100 (rynny i rury), pozostałe z blachy gr. 0,55 mm Izolacje. pionowe przeciwwilgociowe - 2 x Abizol R, 8

9 poziome przeciwwilgociowe - 2 x papa na lepiku na zagruntowanym podłożu emulsją asfaltową, 7.9. Tynki wewnętrzne i okładziny. Tynk cementowo - wapienny gładki kat. III pod malowanie lub tynk maszynowy Baumit MP Stolarka okienna i drzwiowa. Stolarka z PCV 7-komorowego oraz z aluminium wykonana na zamówienie wg.wykazu. W stolarce należy pamiętać o zachowaniu odpowiedniego współczynnika przenikania ciepła zgodnie z obecnymi normami. Parapety wewnętrzne kamienne,zewnętrzne z blachy ocynkowanej powlekanej Roboty zewnętrzne. Przy klatkach schodowych należy ułożyć kostkę brukową typu Nosalit gr. 6 cm na podsypce cementowo - piaskowej. Uwagi końcowe: Wszystkie roboty budowlane i instalacyjne należy wykonać pod nadzorem osoby posiadającej uprawnienia do kierowania robotami w danym zakresie robót. Roboty powinny być wykonane zgodnie z zasadami wiedzy budowlanej i przepisami bhp. 9

10 CZĘŚĆ OPISOWA DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI 1. Przedmiot inwestycji: Dobudowa ewakuacyjnych klatek schodowych do budynku internatu w ZSCKR w Potoczku: działka nr ewidencyjny 284/3 położonej w miejscowości Potoczek gmina Potok Wielki 2. Inwestor: Zespół Szkół CKR w Potoczku Potoczek Potoczek 3. Istniejący stan zagospodarowania działki: Działka zabudowana 4. Projektowane zagospodarowanie działki : Budynek zamieszkania zbiorowego wraz z ewakuacyjnymi klatkami schodowymi. Ściany -konstrukcja ściana z bloczków z gazobetonu klasy 500 Strop -strop żerań Dach stropodach wentylowany pokryty papą. Przyłącze wodociągowe - istniejące, Przyłącze kanalizacyjne - istniejące Przyłącze energetyczne istniejące 5. Zestawienie powierzchni. Powierzchnia zabudowy budynku internatu wraz z klatkami schodowymi 1130,40 m 2. Powierzchnia użytkowa 1767,18 m 2. Kubatura 5301,54m 3 6. Dane informacyjne + opinia techniczna: Działka na której projektuje się dobudowę ewakuacyjnych klatek schodowych, działka podlega ochronie konserwatorskiej. Grunty na danej działcenależyzaliczyć do warunków średnio trudnych, co daje możliwość bezpośredniego posadowienia projektowanego obiektu. Projektuje się bezpośrednie posadowienie klatek schodowych na stopach fundamentowych żelbetowych. Zakres 10

11 prac budowlanych związanych z dobudową klatek schodowych wymaga opracowania informacji do planu BIOZ 11
